年中考第二次模拟考试（辽宁卷）
2024
物 理
（考试时间 分钟 试卷满分： 分）
注意事项： 80 80

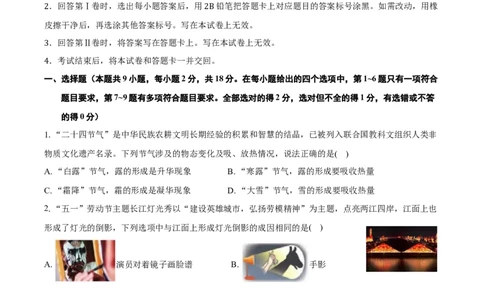

．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
1．回答第Ⅰ卷时，选出每小题答案后，用 铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡
2皮擦干净后，再选涂其他答案标号。写在本2试B卷上无效。
．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
4一、选择题（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合
题目要求，第7~9题有多项符合题目要求。全部选对的得2分，选对但不全的得1分，有选错或不答
的得0分）
1.“二十四节气”是中华民族农耕文明长期经验的积累和智慧的结晶，已被列入联合国教科文组织人类非
物质文化遗产名录。下列节气涉及的物态变化及吸、放热情况，说法正确的是( )
A. “白露”节气，露的形成是升华现象 B. “寒露”节气，露的形成要吸收热量
C. “霜降”节气，霜的形成是凝华现象 D. “大雪”节气，雪的形成要吸收热量
2.“五一”劳动节主题长江灯光秀以“建设英雄城市，弘扬劳模精神”为主题，点亮两江四岸，江面上也
形成了灯光的倒影，下列选项中与江面上形成灯光倒影的成因相同的是( )
A. 演员对着镜子画脸谱 B. 手影
C. 海市蜃楼 D. 被投影在教室电脑上的物理课本3.关于家庭电路和安全用电，下列说法正确的是( )

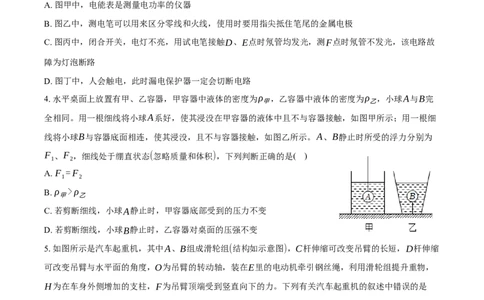

A. 图甲中，电能表是测量电功率的仪器
B. 图乙中，测电笔可以用来区分零线和火线，使用时要用指尖抵住笔尾的金属电极
C. 图丙中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电路故
障为灯泡断路
D. 图丁中，人会触电，此时漏电保护器一定会切断电路
4.水平桌面上放置有甲、乙容器，甲容器中液体的密度为ρ ，乙容器中液体的密度为ρ ，小球A与B完
甲 乙
全相同。用一根细线将小球A系好，使其浸没在甲容器的液体中且不与容器接触，如图甲所示；用一根细
线将小球B与容器底面相连，使其浸没，且不与容器接触，如图乙所示。A、B静止时所受的浮力分别为
F 、F ，细线处于绷直状态(忽略质量和体积)，下列判断正确的是( )
1 2
A. F =F
1 2
B. ρ >ρ
甲 乙
C. 若剪断细线，小球A静止时，甲容器底部受到的压力不变
D. 若剪断细线，小球B静止时，乙容器对桌面的压强不变
5.如图所示是汽车起重机，其中A、B组成滑轮组(结构如示意图)，C杆伸缩可改变吊臂的长短，D杆伸缩
可改变吊臂与水平面的角度，O为吊臂的转动轴，装在E里的电动机牵引钢丝绳，利用滑轮组提升重物，
H为在车身外侧增加的支柱，F为吊臂顶端受到竖直向下的力。下列有关汽车起重机的叙述中错误的是
( )
A. 滑轮组中B滑轮用于改变力的方向
B. 当C杆伸长时吊臂对D杆的压力将变小
C. 当D杆伸长时力F的力臂将变小
D. H的作用是工作时以防翻车和避免轮胎受到的压力过大
6.现如今，清洁高效的天然气已走进千家万户，因此，安全使用
天然气很重要。如表所示是空气中天然气含量指数与泄漏等级的划分。如图甲所示是某天然气监测仪的电路原理图，已知电源电压恒为3V，R 为阻值5Ω的定值电阻，R为气敏电阻，其阻值与天然气含量指数的
0
关系如图乙所示。下列说法正确的是( )
天然气含量指数0～5051～99 100及以上
天然气泄漏等级安全 轻微泄漏 危险

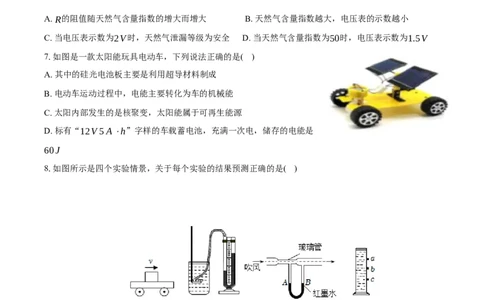

A. R的阻值随天然气含量指数的增大而增大 B. 天然气含量指数越大，电压表的示数越小
C. 当电压表示数为2V时，天然气泄漏等级为安全 D. 当天然气含量指数为50时，电压表示数为1.5V
7.如图是一款太阳能玩具电动车，下列说法正确的是( )
A. 其中的硅光电池板主要是利用超导材料制成
B. 电动车运动过程中，电能主要转化为车的机械能
C. 太阳内部发生的是核聚变，太阳能属于可再生能源
D. 标有“12V 5A⋅h”字样的车载蓄电池，充满一次电，储存的电能是
60J
8.如图所示是四个实验情景，关于每个实验的结果预测正确的是( )
A. 甲中木块与小车一起向右匀速运动，当小车受阻力停止时，木块一定也跟着小车停止
B. 乙中橡皮膜探头竖直向下移动，U形管的液面高度差会增大
C. 丙中向玻璃管中吹风，U形管A管中的水面上升，B管中水面下降

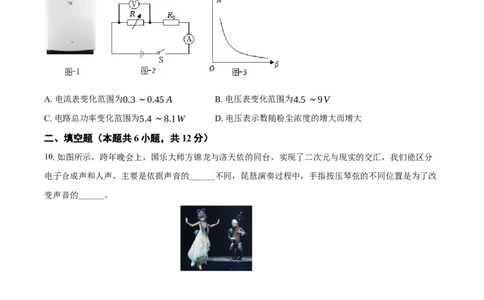

D. 丁中容器侧壁的塞子同时拔出，水从a孔喷射最远，从c孔喷射最近9.如图−1是一款家用空气净化器，其内部有一个空气质量监测装置，图−2为该监测装置的简化电路图，
它是通过粉尘浓度传感器R来进行检测的。粉尘浓度传感器R的阻值随粉尘浓度变化的关系图像如图−3所
示。已知电源电压为18V，定值电阻R 的阻值为30Ω，传感器R的最小阻值为10Ω，电压表的量程为
0
0～9V。下列分析正确的是( )
A. 电流表变化范围为0.3～0.45A B. 电压表变化范围为4.5～9V
C. 电路总功率变化范围为5.4～8.1W D. 电压表示数随粉尘浓度的增大而增大
二、填空题（本题共6小题，共12分）
10.如图所示，跨年晚会上，国乐大师方锦龙与洛天依的同台，实现了二次元与现实的交汇，我们能区分
电子合成声和人声，主要是依据声音的______不同，琵琶演奏过程中，手指按压琴弦的不同位置是为了改
变声音的______。第 题图
第 题图 10
11.1如1图甲，用装满水的玻璃瓶、橡皮塞和细玻璃管可制成多功能演示器。用力挤压瓶身，玻璃管内液面
上升，说明力可以改变物体的形状；将此装置分别放入热水和冷水中，由于液体的______，玻璃管内液面
会随之升降，这就是一个简易温度计；将装置内的水倒掉小部分，又可制作成简易的气压计，如图乙所示。
将它从山脚移到山顶，细玻璃管内液柱将______(选填“上升”或“下降”)。
12.小红同学估算煤气灶烧水时的效率，他在水壶中装入2.5kg水，烧水前，水的温度为20℃，将水加热
至100℃，立即关闭煤气，烧水前、后燃气表的示数变化0.105m3，则水吸收的热量为______J，燃气灶
烧水效率是______ 。 煤气的热值取 ，水的比热容为
% [ 4×107J/m3 4.2×103J/(kg▪℃)]
13.跳绳是一种健身运动，李强同学对此作了专门研究：跳绳者的质量m=60kg，跳绳者的重心高度随时
间变化的情况如图所示。根据所给条件可估算出此跳绳者每跳一次克服重力所做的功是 J，在1min
内克服重力做功的平均功率为 W。(g取10N/kg)
第13题图 第14题图 第15题图
14.如图所示，为我国自主研制的“海斗一号”自主遥控无人潜水器。若不考虑海水密度随深度的变化，
则“海斗一号”在浸没后继续下潜的过程中，受到的压强______，(选填“变大”、“变小”或“不变”)。
设海水密度为1.0×103kg/m3，g=10N/kg，“海斗一号”体积为30m3，则它在10000米处受到的浮力
为______N。15.如图所示是某家庭电能表的起始数据，现仅让家中标有“220V 1000W”的空调正常工作，经过12分
钟，观察到电能表转盘转过了240圈，此时电能表的示数应为______kW⋅h；则被黑色方框遮住的数值为
______。
三、作图题（本题共2小题，共4分）
16.如图所示，分别画出入射光线ab经凹透镜折射后的光线及该光线进入水面后的大致方向。
17.品学兼优的小天同学，周末在家喜欢主动承担一些家务，如图甲是她在厨房帮忙时使用的一个菜馅挤
水器，其上部手柄在使用时相当于一个杠杆，图乙是其简化的示意图，O为支点，F 是使用菜馅挤水器时
2
B点受到的阻力。请在图乙中画出作用在A点的最小动力F 的示意图及其力臂L 。
1 1
四、实验题（本题共4小题，共24分）
18.（6分）仪器是科学探究的重要工具，测量是物理实验的基本内容。亲爱的同学，请你根据自己掌握的
物理知识回答下列问题。(1)图1中刻度尺的分度值是________，物体的长度为________cm。
(2)图2中秒表的读数为________s；图3中温度计的示数为________℃。
(3)图4中测力计的示数是________N。图5所测的物理量是__________，读数为____________。
19.（7分）小明同学为了探究平面镜成像特点，准备如下器材：各种长度的蜡烛若干、平面镜一块、玻璃
板一块、白纸一张(如图1所示)。
(1)平面M所选的器材是_________(选填“平面镜”或“玻璃板”)，理由是________________________。
(2)小明把蜡烛A点燃放在M前面，为了比较像与物大小关系，选取______的蜡烛B放在M后面，实验过
程中蜡烛B_________(选填“需要”或“不需要”)点燃。
(3)实验中若无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因可能是________________________。
(4)判断平面镜成虚像的方法是____________________________________。
(5)如图2甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至图2乙所示的位置时，
硬币的成像情况是_________(选填字母代号)。A.硬币成像在a处 B.硬币成像在b处
C.硬币成像在c处 D.硬币无法通过平面镜成像
20.（5分）在生活和生产中，简单机械有着十分重要的作用。
(1)为了探究“杠杆的平衡条件”，小明用图1的装置进行实验。实验前，杠杆左端下沉，应将右端的平衡
螺母向______(选填“左”或“右”)调节。调平后，若在A处挂3个钩码，要使杠杆仍在水平位置平衡，则
需在B点挂______个钩码。(每个钩码的重量相等)
(2)小明用图2的实验装置探究滑轮组机械效率。实验中用同一滑轮组提升钩码，记录数据如表。
钩码的重力 钩码提升的高度 绳端移动的距离 机械效率
实验次数 滑轮材质 拉力F/N
G/N h/m s/m η/%
1 铝 1 0.1 0.6 0.3 56%
2 铝 2 0.1 1.0 0.3 67%
3 铝 2 0.2 1.0 0.6 67%
4 塑料 2 0.2 0.6
①由图2可知，第4次实验中弹簧测力计示数为______N；
②第4次实验中滑轮组的机械效率为______%(结果保留整数)；
③分析实验数据可得：同一滑轮组，提升的物体越重，滑轮组的机械效率越高。若提升同一物体时，减小
动滑轮的重力，则滑轮组的机械效率______(选填“变大”“变小”或“不变”)。
(3)小明用图3的实验装置探究斜面的机械效率。发现斜面的机械效率与斜面的倾斜程度和摩擦有关，与物
重无关。某次实验测得物重G=4N、斜面长s=1m、高h=0.2m，若机械效率η=80%，则物体在斜面上
受到的摩擦力为______N。21.（6分）小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同
规格的小灯泡若干，两个滑动变阻器R “10Ω，1A”、R “20Ω，2A”，开关、导线若干。
1 2
(1)实验原理： ；闭合开关前，应将滑片置于 (选填“A”或“B”)端；
(2)连接电路检查无误后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表无示数，电压表指
针几乎不动，则故障可能是 ；
A.小灯泡短路 B.滑动变阻器短路
C.小灯泡断路 D.滑动变阻器断路
(3)排除故障后，移动滑片P，依次测得6组数据，如表所示。其中第2次实验时电流表表盘如图丙，此时
小灯泡电阻为 Ω；由表一中的数据可知，小张选用的滑动变阻器应是 (选填“R ”或“
1
R ”)；
2
实验次数 1 2 3 4 5 6
电压U/V 0.5 1.0 1.5 2.0 2.5 2.8
电流I/A 0.16 0.22 0.25 0.28 0.29
电阻R/Ω 3.1 6.8 8.0 8.9 9.7
(4)完成上述实验后，用乙图的器材 (选填“能”或“不能”)继续探究电流与电压的关系。
(5)现有另一个未知电阻R (阻值约为400Ω)，若仅将图甲中的灯泡L替换为R ，其他器材和电路连接不
x x
变，则不能测出R 的阻值，其原因是 。
x
五、综合应用题（本题共3小题，共22分）
22.（7分）我国高铁具有技术先进、安全可靠、价格低、性价比高等特点，是我国对外的一张名片。在高
铁的建设中离不开一种重要的重型机械——高铁架桥机。如图甲所示是一款SLJ900流动式架桥机，长
91.6m，宽7.1m，质量为540t，有64个车轮，能一次安装厢梁质量900t，能完成提梁，运梁，架梁等工
作。(1)该型号架桥机有64个轮子是为了______________，轮子上有花纹是为了______________________。
(2)每个车轮与地面的接触面积为0.05m2，求该架桥机在运梁过程中，车轮对路面的压强。
(3)该架桥机在架梁的过程中，先是横梁前伸，跨过两个桥墩，再释放支架。如图乙所示是某次工作时的
示意图，将厢梁运到桥墩A、B之间的正上方时水平静止，架桥机与厢梁整体重心在O点，请画出桥墩B对
架桥机的支持力及其力臂。若已知支架到后轮第一个轮子水平距离60m，该架桥机与厢梁整体重心到后轮
第一个轮子水平距离为20m，求支架对桥墩的压力。
请勿在此区域答题
23.（8分）如图甲，这是一款多功能暖菜板，既可保温，也可加热，为了降低桌面温度，还配置有内置散
热风扇。其部分加热简化电路图如图乙所示，R 、R 均为电阻阻值不变的电热丝，R =24.2Ω。闭合开关
1 2 1
S ，只有暖菜板内置风扇工作时，功率为110W；当板上食品温度降到50℃时，S 在温度控制电路的作
1 2
用下自动切换，为食品保温，保温时R 、R 的总功率为500W；当板上食品温度降到20℃时，S 在控制
1 2 2
电路的作用下再次切换，为食品加热；通过温控装置使食品保持在一定温度范围内。
(1)只有暖菜板内置风扇工作时，通过电路的电流是多少？
(2)保温时，S 应接到位置_______(选填“1和2”、“2和3”或“3和4”)之间，电热丝R 的阻值是多少？
2 2(3)在加热状态时，若不计热量损失，则暖菜板工作5min产生的热量可使5kg初温20℃的汤温度升高多
少？[汤的比热容取4.0×103J/(kg⋅℃)]
(4)图丙为该暖菜板的温控装置原理图，R 是热敏电阻，其阻值随温度的升高而减小，当R 两端电压U 增
2 1 1
大到某一定值时，控制电路将切换S 从加热状态到保温状态。若使所控制温度的预设值升高，可以采取的
2
措施是__________________________。
请勿在此区域答题
24.（7分）在跨学科实践课上，某学校小组同学开展了“设计小型电动感应系统“的项目化学习活动。下
面是该小组同学交流的实践过程，请帮助完成下列内容：
【项目分解】
(1)制作小型电动机
(2)设计电动感应电路装置
【项目实施】
(1)制作小型电动机
经过课堂学习，我们了解到电动机中有线圈和磁体，图甲是直流电动机模型(主要部件见文字说明)，图乙
是小组同学自制的简易电动机模型电路。闭合开关，发现线圈不转，冬冬用手轻轻转了一下线圈，电动机
模型开始正常转动。①电动机工作原理：_______________________________________________．
②如果将图乙中的永磁体上下磁极调换一下，线圈转动的方向与原来转动的方向______(选填“相同”或
“相反”)。
③如图乙所示，冬冬换用三节电池供电，发现线圈转速变快了。不改变电源电压，他想在电路中增加一个
元件，可以方便的调节线圈转动的速度，结合所学的物理知识，请说出该元件的名称，并说明跟电动机模
型连接的方式：_________________，__________________。
(2)设计电动感应电路
如图丙所示是商场的电动感应门，当有人走近时，感应器会发出信息，电路接通，电动门开始工作，门自
动打开。如图丁所示是小组同学设计的电动感应电路，左边电路的感应器相当于一个______(填元件名称)，
当有人走近时，左边电路就会接通，电磁继电器______(选填“有”或“没有”)磁性，吸引衔铁又把右边
电路接通，电动机开始工作，门自动打开。
【项目拓展】
小组同学进一步研究图乙中的电动机模型，测得当电动机两端电压为4.5V时，通过电动机的电流为0.4A，
则该电动机的电功率为______W。
