2024 年中考第三次模拟考试（镇江卷）
物理·参考答案
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项是正确的）
1 2 3 4 5 6 7 8 9 10 11 12
B D A A B D C A C B C B
二、填空题（本题共9个小题，每空1分，共28分。）
13．信息 振动 空气
14．晶体 固液共存 需要
15．比热容 化学 水的初温
16．串 接地 D
17．物体方向 6 A、B、C D、E
18．600 75 50
19．发电 磁场 东西
20．1 0.8×103 60
21．13.5 6 2
三、解答题（本题共7个小题，共48分。解答26、27、28题时应有必要的解题过程）
22．（6分）（1） （2）
（3）
23．（5分）（1）面向 （2）光屏 （3）左右反复 （4）18~25 （5）用刻度尺分别测
量F形光源和像的高度并进行对比分析24．（6分）（1） （2）R断路 （3）变大 （4）当电
压一定时，通过导体的电流与电阻成反比 （5）C （6）B

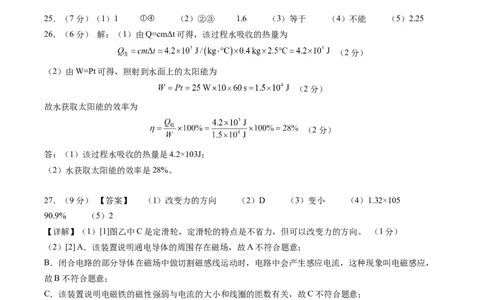

25．（7分）（1）1 ①④ （2）②③ 1.6 （3）等于 （4）不能 （5）2.25
26．（6分） 解：（1）由Q=cmΔt可得，该过程水吸收的热量为
（2分）
（2）由W=Pt可得，照射到水面上的太阳能为
（2分）
故水获取太阳能的效率为
（2分）
答：（1）该过程水吸收的热量是4.2×103J；
（2）水获取太阳能的效率是28%。
27．（9分） 【答案】 （1）改变力的方向 （2）D （3）变小 （4）1.32×105
90.9% （5）2
【详解】（1）[1]图乙中C是定滑轮，定滑轮的特点是不省力，但可以改变力的方向。 （1分）
（2）[2] A．该装置说明通电导体的周围存在磁场，故A不符合题意；
B．闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这种现象叫电磁感应，
故B不符合题意；
C．该装置说明电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C不符合题意；
D．该装置说明通电导体在磁场中会受到力的作用，是电动机的原理图，故D符合题意。
故选D。 （1分）
（3）[3]小汽车从水平地面被提升到BC垂直于杆OB的过程中，动力的力臂逐渐变大、阻力臂变小（如下
图所示），根据杠杆的平衡条件 可知，在此过程中作用在B点的动力越来越小。 （1分）（4）[4][5]这台电动机1min内产生的热量为
（1分）
电动机消耗的总电能为
（1分）
电动机消耗的电能减去产生的热量即为输出的机械能，即
（1分）
电动机的工作效率
（1分）
（5）[6]每天存10次车需要做的有用功
由题知，光电板平均每小时每平方米面积吸收太阳能E0 =3×105J，则每天面积为S的光电板吸收的太阳能
为
（1分）
太阳能转化为机械能的效率 ，即
解得S=2m2。 （1分）
28．（9分）【答案】 （1）S R3 （2）70℃ （3）396Ω （4）能 见解析
【详解】（1）[1][2]电流从电磁铁的下方流入，上方流出，根据安培定则可知电磁铁下端为N极，上端为
S极 （1分）；根据题意可知，电磁继电器上方触点和触点c接通时，电热水器处于保温状态，则由电路
图知，此时R2、R3串联；衔铁被吸下时，R1、R2并联；根据串联电路的电阻关系和并联电路的电阻关系
可知，串联时的电阻要大于并联时的电阻，根据 可知，并联时的功率大，为加热状态，此时R3不
工作 （1分）。
( 2）[3]当电磁铁线圈中的电流I≤8mA时，继电器上方触点c接触，保温电路接通，则电磁铁线圈中的电流为8mA时，热水器刚开始加热，根据 可得，控制电路的总电阻
（1分）
热敏电阻的阻值为
R=R总-R0=750Ω-300Ω=450Ω （1分）
由图2可知，此时水温为70℃。 （1分）

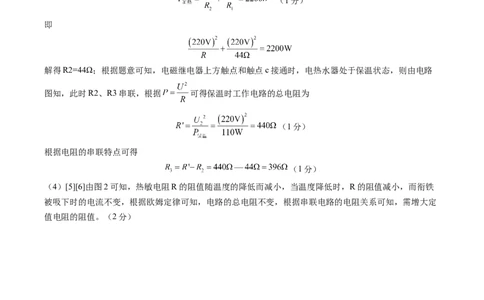

( 3）[4]由题意和电路图知：衔铁被吸下时，R1、R2并联，电热水器处于加热状态
（1分）
即
解得R2=44Ω；根据题意可知，电磁继电器上方触点和触点c接通时，电热水器处于保温状态，则由电路
图知，此时R2、R3串联，根据 可得保温时工作电路的总电阻为
（1分）
根据电阻的串联特点可得
（1分）
（4）[5][6]由图2可知，热敏电阻R的阻值随温度的降低而减小，当温度降低时，R的阻值减小，而衔铁
被吸下时的电流不变，根据欧姆定律可知，电路的总电阻不变，根据串联电路的电阻关系可知，需增大定
值电阻的阻值。（2分）
