2024 年中考第二次模拟考试（陕西卷）
物理·参考答案
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1 2 3 4 5 6 7 8 9 10
C A C A D B C C D B
二、填空与作图题（共7小题，计22分）
11．（每空1分，共3分）裂变 比热容大 方向性
12．（每空1分，共3分）缩小 远离 大
13．（每空1分，共3分）1.5×104 1500 3
14．（每空1分，共3分）1.2×103 1.2×103 小于
15．（每空1分，共3分）不会 P 小球
16．（每空1分，共3分）② 不发光 发光

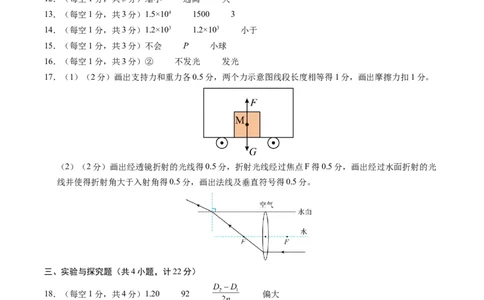

17．（1）（2分）画出支持力和重力各0.5分，两个力示意图线段长度相等得1分，画出摩擦力扣1分。
（2）（2分）画出经透镜折射的光线得0.5分，折射光线经过焦点F得0.5分，画出经过水面折射的光
线并使得折射角大于入射角得0.5分，画出法线及垂直符号得0.5分。
三、实验与探究题（共4小题，计22分）
18．（每空1分，共4分）1.20 92 偏大
19．（每空1分，共6分）乙、丙 温度计示数的变化 天平 300 控制变量 水
20．（每空1分，共5分）右 断路 2 6 1.25
21．（每空1分，共7分）水平地面的粗糙程度 大 有 弹性势 B 相等 B
四、综合题（共2小题，计16分）
22．（7分）解：（1）由题可知，汽车的质量为
m=1.2t=1.2×103kg
汽车所受的重力为
G=mg=1.2×103kg×10N/kg=1.2×104N（1分）汽车所受阻力为
f=0.02G=0.02×1.2×104N=240N（1分）
因为汽车匀速行驶，牵引力与阻力是一对平衡力，大小相等，所以汽车受到的牵引力为
F=f=240N（1分）
由图乙可知，汽车匀速行驶时v=15m/s，由P=Fv可得，汽车的恒定功率为
P=Fv=240N×15m/s=3600W（1分）
由W=Pt可得，汽车在0~20s内牵引力做的功为
W=Pt=3600×20s=7.2×104J（1分）

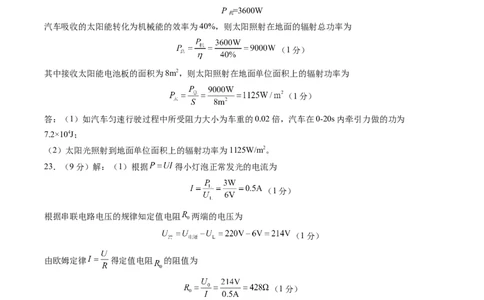

（2）由题可知，汽车获得的机械功率为
P =3600W
机
汽车吸收的太阳能转化为机械能的效率为40%，则太阳照射在地面的辐射总功率为
（1分）
其中接收太阳能电池板的面积为8m2，则太阳照射在地面单位面积上的辐射功率为
（1分）
答：（1）如汽车匀速行驶过程中所受阻力大小为车重的0.02倍，汽车在0-20s内牵引力做的功为
7.2×104J；
（2）太阳光照射到地面单位面积上的辐射功率为1125W/m2。
23．（9分）解：（1）根据 得小灯泡正常发光的电流为
（1分）
根据串联电路电压的规律知定值电阻 两端的电压为
（1分）
由欧姆定律 得定值电阻 的阻值为
（1分）
（2）水吸收的热量
（1分）
由 可得消耗的电能
（1分）
由 可得加热时间（1分）
（3）由乙图可知，水温 时，热敏电阻的阻值 ，由题可知，水温 时，衔铁被吸下，吸引
力 ，由 图像可知， 时，控制电路中的电流
由 可得控制电路的总电阻
（1分）
因为 与 串联，所以
（1分）
所以此时滑动变阻器 消耗的电功率
（1分）
答： 定值电阻 的阻值应为 ；
当水温由 升高到 时，电热器的加热时间是5000s；
滑动变阻器 消耗的电功率为 。
