2024 年中考第一次模拟考试（陕西卷）
·
物理 全解全析
一、单选题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．通过学习“声”，你认为下列说法正确的是（ ）
A．声音在真空中传播的速度最大，在水中传播的速度最小
B．只要物体在振动，我们就一定能够听到声音
C．我们能区分不同人说话的声音，是因为他们的音色不同
D．禁鸣喇叭是在传播过程中减弱噪声
【答案】C
【详解】A．因为真空不能传声，所以无法比较速度。故A错误；
B．物体振动产生声音后，如果没有介质进行传播，人们就无法听到声音。比如真空罩内放一个通电的
电铃，人们是听不到声音的。故B错误；
C．不同人说话的特色不同，是因为他们的音色不同。故C正确；
D．“禁鸣喇叭”是在声源处控制噪声，故D错误。
故选C。

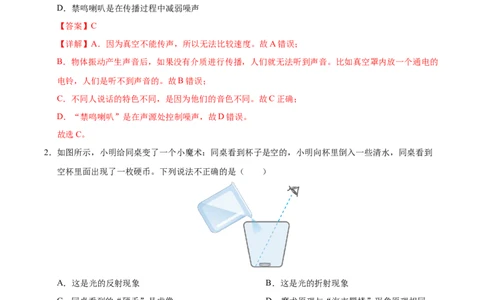

2．如图所示，小明给同桌变了一个小魔术：同桌看到杯子是空的，小明向杯里倒入一些清水，同桌看到
空杯里面出现了一枚硬币。下列说法不正确的是（ ）
A．这是光的反射现象 B．这是光的折射现象
C．同桌看到的“硬币”是虚像 D．魔术原理与“海市蜃楼”现象原理相同
【答案】A
【详解】同桌看到杯子是空的，小明向杯里倒入一些清水，同桌看到空杯里面出现了一枚硬币，是因
为硬币反射的光从水中进入空气中发生了折射现象，且同桌看到的是硬币变浅的虚像。“海市蜃楼”
也是由于光的折射而形成的虚像，与此魔术原理相同。故A错误，符合题意；BCD正确，不符合题意。
故选A。
3．关于热量和内能，下列说法中正确的是（ ）A．一块0℃的冰熔化成0℃水的过程中，温度不变，内能不变
B．热传递时，内能总是从温度高的物体传递给温度低的物体
C．物体的温度越高，所含的热量越多
D．物体内能增加，一定是外界对物体做了功
【答案】B
【详解】A．一块0℃的冰熔化成0℃水的过程中，吸收热量，温度不变，但内能增加，故A错误；
B．热传递的条件是两物体间存在温度差，热传递时，内能总是从温度高的物体传递给温度低的物体，
故B正确；
C．热传递过程中，传递能量的多少叫热量，热量是一个过程量，不能说含有，故C错误；
D．物体内能增加，可能是外界对物体做了功，也可能物体吸热，故D错误。
故选B。

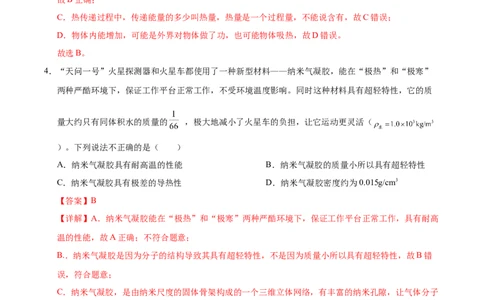

4．“天问一号”火星探测器和火星车都使用了一种新型材料——纳米气凝胶，能在“极热”和“极寒”
两种严酷环境下，保证工作平台正常工作，不受环境温度影响。同时这种材料具有超轻特性，它的质
量大约只有同体积水的质量的 ，极大地减小了火星车的负担，让它运动更灵活（
）。下列说法不正确的是（ ）
A．纳米气凝胶具有耐高温的性能 B．纳米气凝胶的质量小所以具有超轻特性
C．纳米气凝胶具有极差的导热性 D．纳米气凝胶密度约为0.015g/cm3
【答案】B
【详解】A．纳米气凝胶能在“极热”和“极寒”两种严酷环境下，保证工作平台正常工作，具有耐高
温的性能，故A正确；不符合题意；
B.．纳米气凝胶是因为分子的结构导致其具有超轻特性，不是因为质量小所以具有超轻特性，故B错
误，符合题意；
C．纳米气凝胶，是由纳米尺度的固体骨架构成的一个三维立体网络，有丰富的纳米孔隙，让气体分子
既不能流动也不能彼此接触，从而把热“封锁在孔隙中”，既不对流传热，也不散失热，因此纳米气
凝胶具有极差的导热性，故C正确，不符合题意；
D．纳米气凝胶质量大约只有同体积水的质量的 ，纳米气凝胶密度故D正确，不符合题意。
故选B。

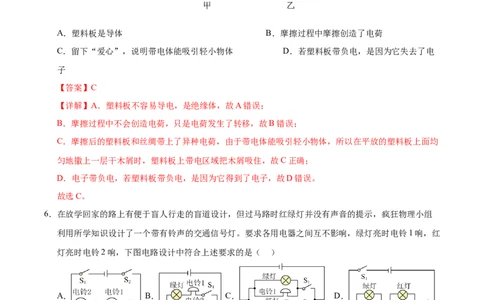

5．如图甲所示，小明在透明塑料板下放了一张爱心图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，
均匀撒上木屑，竖起塑料板轻敲，会留下一颗由木屑组成的爱心（如图乙）。关于这一过程，下列说
法正确的是（ ）
A．塑料板是导体 B．摩擦过程中摩擦创造了电荷
C．留下“爱心”，说明带电体能吸引轻小物体 D．若塑料板带负电，是因为它失去了电
子
【答案】C
【详解】A．塑料板不容易导电，是绝缘体，故A错误；
B．摩擦过程中不会创造电荷，只是电荷发生了转移，故B错误；
C．摩擦后的塑料板和丝绸带上了异种电荷，由于带电体能吸引轻小物体，所以在平放的塑料板上面均
匀地撒上一层干木屑时，塑料板上带电区域把木屑吸住，故C正确；
D．电子带负电，若塑料板带负电，是因为它得到了电子，故D错误。
故选C。
6．在放学回家的路上有便于盲人行走的盲道设计，但过马路时红绿灯并没有声音的提示，疯狂物理小组
利用所学知识设计了一个带有铃声的交通信号灯。要求各用电器之间互不影响，绿灯亮时电铃1响，红
灯亮时电铃2响，下图电路设计中符合上述要求的是（ ）
A． B． C． D．
【答案】C
【详解】A．电路为串联电路，各用电器会相互影响，故A不符合题意；
B．电路中S 控制红灯和电铃2支路，S 控制绿灯和电铃1支路，符合“绿灯亮的同时电铃1响，红灯
1 2
亮的同时电铃2响”的要求，但各支路中的信号灯和电铃是串联的，会相互影响，故B不符合题意；
C．电路中S 控制红灯和电铃2支路，S 控制绿灯和电铃1支路，符合“绿灯亮的同时电铃1响，红灯
1 2亮的同时电铃2响”的要求，且各支路中的信号灯和电铃是并联的，不会相互影响，故C符合题意；
D．电路中S、S 都在干路上，当两开关同时闭合时，所有用电器全部同时工作；当断开任意一各开关
1 2
是，所有用电器都不能工作，故D不符合题意。
故选C。

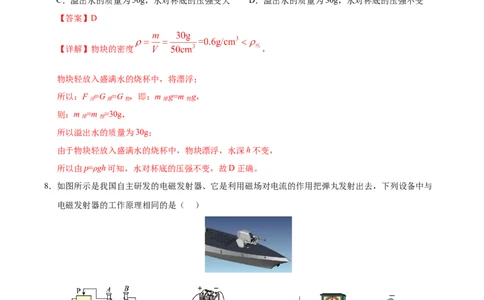

7．把一个质量为30g、体积为50cm3的物块轻放入盛满水的烧杯中，当物块静止时，下列说法中正确的是
（ ）
A．溢出水的质量为30g，水对杯底的压强变大 B．溢出水的质量为50g，水对杯底的压强不变
C．溢出水的质量为50g，水对杯底的压强变大 D．溢出水的质量为30g，水对杯底的压强不变
【答案】D
【详解】物块的密度 ，
物块轻放入盛满水的烧杯中，将漂浮；
所以：F =G =G ，即：m g=m g，
浮 排 物 排 物
则：m =m =30g，
排 物
所以溢出水的质量为30g；
由于物块轻放入盛满水的烧杯中，物块漂浮，水深h不变，
所以由p=ρgh可知，水对杯底的压强不变，故D正确。
8．如图所示是我国自主研发的电磁发射器、它是利用磁场对电流的作用把弹丸发射出去，下列设备中与
电磁发射器的工作原理相同的是（ ）
A． B． C． D．
【答案】B
【详解】电磁发射器，它是利用磁场对电流的作用把弹丸发射出去，故应用的是通电导体在磁场中受
力运动（电动机）的原理；
A．电磁铁磁性的强弱与线圈匝数有关，是研究影响电磁铁磁性强弱的因素，故A不符合题意；B．通电后导体在磁场中由静止开始运动，因为在磁场中受到了力的作用，与电磁发射器的原理相同，
故B符合题意；
C．闭合回路的一部分导体切割磁感线产生电流是电磁感应现象，即磁能够生电，故C不符合题意；
D．通电导线下方的小磁针发生偏转，是因为电流周围存在磁场，故D不符合题意。
故选B。
9．如图所示，小明探究滑轮组的机械效率，动滑轮重1N，用3N的拉力F通过该滑轮组匀速拉起重4N的
物体，物体沿竖直方向上升0.2m。此过程中，额外功和机械效率分别是（ ）
A．0.2J 83.3% B．0.2J 80% C．0.4J 80% D．0.4J 66.7%
【答案】D
【详解】物体的重力为4N，物体沿竖直方向上升0.2m，则有用功
W =Gh=4N×0.2m=0.8J
有用
由图可知，动滑轮上有2股绳，则绳子拉下的长度
s=2h=2×0.2m=0.4m
拉力做的总功
W =Fs=3N×0.4m=1.2J
总
额外功
W =W -W =1.2J-0.8J=0.4J
额 总 有用
机械效率
故D符合题意，ABC不符合题意。
故选D。
10．小明设计了一个简易的电子秤，电路如图-1所示。已知电源电压恒为6V，电流表的量程为0~0.6A，
为定值电阻， 为压敏电阻，其阻值随所受压力大小变化的关系如图-2所示。将质量为0.2kg的托盘放在压敏电阻上（此时未放物品），闭合开关，电流表的示数为0.1A， 取10N/kg。下列说法正确
的是（ ）
A．称量物体的质量越大， 阻值越大 B．未放物品时， 消耗的功率为0.6W
C．能称量物品的最大质量为5kg D．增大电源电压可以增大最大称量质量
【答案】C
【详解】A．分析电路图可知，R 和R 串联，电流表测电路中电流。由图-2可知，称量物体的质量越
0 1
大，即压力越大，压敏电阻R 阻值越小，电路中电流越大，故A错误；
1
B．只将质量为0.2kg的托盘放在压敏电阻上，压力为
由图-2可知，此时 。此时电流表的示数为0.1A，则总电阻为
则R 阻值为
0
则未放物品时，R 消耗的功率为
0
故B错误；
C．电流表的量程为0~0.6A，则电路中电流最大为0.6A，当电流为0.6A时，总电阻为
此时压敏电阻R 阻值为
1由图-2可知，此时压力 。则能称量物品的最大质量为
故C正确；
D．最大电流不变，根据 ，增大电源电压，则总电阻变大，则对应的压敏电阻R 阻值变大，由
1
图-2可知，对应的压力变小，则最大称量质量减小，故D错误。
故选C。
二、填空与作图题（共7小题，计22分）
11．（2分）在鼓面上放些碎纸屑，敲鼓时纸屑不停地跳动，这表明声音是由物体的 产生的。把
正在响铃的闹钟放入玻璃罩内，逐渐抽出其中的空气，听到的铃声逐渐变小，再让空气逐渐进入玻璃
罩，听到铃声又逐渐变大，这些现象表明 。
【答案】 振动 声音的传播需要介质（真空不能传声）
【详解】[1]在鼓面上放些碎纸屑，敲鼓时鼓面振动，带动纸屑不停地跳动，纸屑的振动放大了鼓面的
振动，这表明声音是由物体的振动产生的。
[2]把正在响铃的闹钟放入玻璃罩内，逐渐抽出其中的空气，传播声音的介质逐渐减少，听到的铃声逐
渐变小；再让空气逐渐进入玻璃罩，听到铃声又逐渐变大，这些现象表明声音的传播需要介质，进一
步推理可知，真空不能传声。
12．（3分）核电站是利用原子核 （选填“聚变”或“裂变”）释放出能量，经能量转化而发电的。
蓝牙耳机的无线通讯功能利用的是 （选填“超声波”或“电磁波”）。无线蓝牙耳机充电时，将
蓝牙耳机放入电池仓，就能实现无线充电，是利用了 原理。
【答案】 裂变 电磁波 电磁感应
【详解】[1]核电站的核心设备是核反应堆，是利用原子核裂变释放出能量，经能量转化而发电的。
[2]电磁波可以在真空中传播，可以传递信息，蓝牙耳机的无线通讯功能利用的是电磁波。
[3]蓝牙耳机放入电池仓，能在无线蓝牙耳机里面激发出感应电流，从而实现无线充电，这是利用了电
磁感应原理。
13．（4分）一次性打火机里的燃料是一种叫丁烷的物质，通常情况下呈气态。它是在常温下，用
的方法使气液化后储存在打火机里的；如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起残骸，会感觉残骸较 （选填“冷”或“热”），这是因为里面的液体迅速 （填物态变化名
称）时要 （选填“吸收”或“放出”）大量的热。
【答案】 压缩体积 冷 汽化 吸收
【详解】[1]降低温度和压缩体积都可以使气体液化，一次性打火机是在常温下，用压缩体积的方法使
丁烷气体液化后储存在打火机里的。
[2][3][4]如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起残骸，会感觉残骸较冷，这是因为里
面的液体泄漏后不再被加压，迅速汽化变成丁烷气体，在此过程中要从周围吸收大量的热，使打火机
的残骸温度降低。
14．（5分）把一个凸透镜正对太阳光，在距离凸透镜15cm的地面上能看到一个最小最亮的光斑，则这个
凸透镜的焦距是 cm，当一个物体到该凸透镜的距离为20cm时，在凸透镜另一侧的光屏上能成一
个倒立 的实像。此成像原理与 的工作原理相同。照相机是利用物体在 倍焦距
之外时，凸透镜能成倒立 （选填“放大”、“缩小”）实像的原理制成的。
【答案】 15 放大 投影仪（或幻灯机） 2 缩小
【详解】[1]将一个凸透镜对准太阳光，可在距透镜15cm的地方得到一个最小亮点，该点即为焦点，所
以凸透镜的焦距f=15cm。
[2][3]焦距f=15cm，当一个物体到该凸透镜的距离为20cm时，处于1焦与2焦之间，成倒立放大实像，
成像原理与投影仪（或幻灯机）类似。
[4][5]照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的。
15．（2分）为了方便广大市民和保障学生人身安全，目前重庆市已有一大批校车投入使用。如图所示为
某一学校专用校车，这辆校车在某段平直公路上匀速行驶8km，消耗柴油2kg，则这段路程内消耗的柴
油完全燃烧放出的热量为 J；校车行驶过程中受到的阻力是1.8×103N，那么校车发动机的效
率为 。（q =3.0×107J/kg）
柴油
【答案】
【详解】[1]这段路程内消耗的柴油完全燃烧放出的热量为
[2]校车行驶过程中受到的阻力是1.8×103N，由二力平衡可知，校车做功为校车发动机的效率为
16．（2分）如图甲所示的电路中， 为定值电阻， 为滑动变阻器，电源电压不变。闭合开关 后，滑
片P从最左端移动到最右端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为
V：当滑片P移至中点时，通电1min， 消耗的电能为 J。
【答案】 6 54
【详解】[1] 分析电路图可知， 、 串联，电流表测电路电流，电压表测 电压。由乙图可知，当
电流为0.6A时，电压表示数为0，根据 可表示电源电压为
①
当电流为0.2A时，电压表示数为4V，根据 可表示电源电压为
②
联立①②，解得 ， 。
[2] 滑动变阻器最大阻值为当滑片P移至中点时，电路中电流为
则通电1min， 消耗的电能为
17．（4分）（1）a（平行于主光轴）、b（经过光心）两条入射光射向凹透镜，如图所示。请画出两条入
射光通过凹透镜后的折射光线。
【答案】
【详解】平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光
线传播方向不改变，如答案所示。
（2）如图所示，使衣服架在水平位置平衡，请在A点画出应施加的最小力F与力臂L。
【答案】
【详解】根据杠杠的平衡条件FL=FL 可知，当阻力及阻力臂一定时，动力臂最大时，动力最小。最
1 1 2 2长动力臂是支点与动力作用点的连线，所以，应先连接OA，然后过A点作OA的垂线，由于阻力使杠
杠顺时针转动，则动力应使杠杠逆时针转动，动力方向向下，如答案所示。
三、实验与探究题（共4小题，计22分）
18．（4分）请完成下列填空。
（1）如图-1，在“测量滑轮组的机械效率”实验时，匀速直线拉动弹簧测力计，此时绳端拉力大小为
N；
（2）如图-2，将杠杆的中点悬挂，杠杆在静止，应将杠杆的平衡螺母向 （选填“左”或
“右”）调节，使杠杆在水平位置平衡；
（3）如图-3，这是探究“物体的动能跟哪些因素有关”的实验装置，实验中通过观察 来比较钢
球动能的大小。由实验现象可得出结论：当钢球的速度一定时，质量越大，钢球的动能越 。
【答案】 2.4 右 木块移动距离s的大小 大
【详解】（1）[1]由图-1可知弹簧测力计的分度值为0.2N，故示数是2.4N，所测绳端的拉力为2.4N。
（2）[2]如图2，杠杆不在水平位置，右端上翘，则重心应向右移动，故应向右调节右端或左端的平衡
螺母，使杠杆在水平位置平衡。
（3）[3]实验中通过比较木块被钢球撞击后移动的距离来反映小球动能的大小，这是转换法的应用。
[4]由实验现象可得出结论：当钢球的速度一定时，质量越大，钢球的动能越大。
19．（4分）小红设计了如图所示的实验来探究“浮力的大小跟排开液体所受重力的关系”。（1）实验的最佳顺序是 ；
A．甲、乙、丙、丁 B．丁、甲、乙、丙 C．乙、甲、丁、丙
（2）图乙中物体受到的浮力是 N；通过实验可得到的结论是：浸在液体中的物体，受到的
浮力大小等于它 ；
（3）将图乙中的水换成酒精（ ），物体受到的浮力 （填“变大”、
“变小”或“不变”）。
【答案】 B 1 它排开液体的重力 变小
【详解】（1）[1]最合理的实验顺序是：测出空桶的重力、测出物体所受到的重力、把物体浸在装满水
的溢杯中，测出测力计的示数、测出桶和排开的水受到的重力。正确顺序为：丁、甲、乙、丙，故
ACD不符合题意，B符合题意。
（2）[2][3]由称重法测浮力，图乙中物体受到的浮力是
F=G-F =2N-1N=1N
示
排开液体的重力为
G =1.5N-0.5N=1N
排
通过实验可得到的结论是：浸在液体中的物体，受到的浮力大小等于它排开液体的重力。
（3）[4]将图乙中的水换成酒精，液体的密度减小，由于全部浸没，排开液体的体积等于物体的体积，
保持不变，根据阿基米德原理F =ρ gV 知浮力变小。
浮 液 排
20．（7分）【实验名称】用伏安法测量定值电阻的阻值。
【实验器材】两节新干电池，滑动变阻器R 的规格为“10Ω；0.5A”，R 的规格为“20Ω；0.5A”，未知
1 2
电阻，电压表，电流表，开关，导线若干。
【实验步骤】（1）请将如图甲所示的实物图连接完整，要求：滑片P向右移动时，电流表的示数变大；
（2）某次测量时电压表和电流表的示数如图乙、丙所示，则定值电阻的阻值为 ；为了减
小实验误差，应该采取的操作是 ；
（3）小明完成实验后，将定值电阻更换为一个小灯泡，该灯泡正常发光时的电压为2.5V，电阻约为10Ω，移动滑片P，依次测得6组数据，如下表所示。分析表中实验数据可知，小灯泡灯丝的电阻是
_______（选填“变化”或“不变”）的，造成这一现象的原因是灯丝电阻随 的升高而增大。
他选用的滑动变阻器是 （选填“R”或“R”）；
1 2
实 验 次
1 2 3 4 5 6
数
电压U/V 0.5 1.0 1.5 2.0 2.5 2.8
电流I/A 0.16 0.20 0.22 0.25 0.28 0.29
【拓展】（4）小明利用已知定值电阻R 和电压表，设计并连接了如图丁所示的电路来测量未知定值电
0
阻R，的阻值，主要实验步骤如下：
x
①闭合开关S、S，电压表的示数为U；
1 2 1
②只断开开关S，电压表的示数为U；
2 2
③待测电阻R= （用已知量和测得的物理量符号表示）。
x
【答案】 5 见解析 变化 温度 R
2
【详解】（1）[1]滑片向右移动时电流表的示数变大，说明变阻器的阻值是变小的，因此变阻器应接右
下接线柱，串联接入电路，如答案所示。
（2）[2]由图乙知电压表选的量程是0~3V，分度值是0.1V，读数是1.5V；由图丙知电流表选的量程是
0~0.6A，分度值是0.02A，读数是0.3A，定值电阻的阻值为
[3]为了减小误差，需要多次测量求平均值，接下来的操作是：移动滑动变阻器的滑片改变定值电阻两
端的电压，测出多组电压、电流值，计算出电阻值，然后求出电阻的平均值。
（3）[4][5]利用欧姆定律，依次计算6组数据的电阻值发现电阻在增大，即电阻丝的电阻是变化的，当灯泡两端的电压增大时通过灯丝的电流也增大，灯泡
的实际功率变大，灯丝的温度升高，电阻增大；原因是灯泡的电阻随温度的升高而增大。
[6]电源由两节干电池串联组成，可知电源电压是3V，当灯泡两端电压最小为0.5V时，滑动变阻器两
端的电压最大为
此时滑动变阻器接入电路的电阻
故选择的滑动变阻器是R。
2
（4）①闭合开关S、S，R 被短路，电路为R 的简单电路，电压表的示数为U；，U 为电源电压；
1 2 0 x 1 1
②只断开开关S，两个电阻串联，电压表测R 两端的电压，电压表的示数为U，此时电阻R 两端的电
2 x 2 0
压为
电路中的电流
③[7]待测电阻
21．（7分）小明在一条长线的一端系一个螺母做成了一个如图所示的单摆，小明发现螺母往返摆动过程
中，每摆一个来回所用的时间几乎相等；于是小明想到这样一个问题：螺母来回摆动一次所用的时间t
跟哪些因素有关呢？
猜想A：可能跟螺母摆动的最大角度θ有关；猜想B：可能跟绳子的长度L有关；（1）为验证猜想，除了铁架台、细线和螺母外，还需要的测量仪器有刻度尺、量角器和 ；
（2）小明在不同条件下，测出螺母来回摆动一次所用的时间t后，得到一些数据如下表；
螺母摆动的最大角度
序号 细线长度L/cm 螺母来回摆动一次所用的时间t/s
θ/°
1 100 20 2.0
2 140 20 2.4
3 140 30 2.4
①对比1、2两次实验，可得出结论：螺母来回摆动一次的时间t与 有关；
②对比2、3两次实验，可验证猜想 （填字母），得出的结论：螺母来回摆动一次的时间t与螺
母摆动最大的角度 （选填“有关”或“无关”）；实验中我们采取的实验方法是 法；
（3）综合分析实验数据可知，同一地点的单摆摆动一次的时间t只跟绳子的长度L有关，且绳子越长，
螺母来回摆动一次的时间t越 ，摆钟就是根据这个原理制成的；有一次小明发现家里的摆钟变慢
了，要把它调准，小明应将摆钟的摆长调 （选填“长”或“短”）。
【答案】 秒表 细线长度 A 无关 控制变量 大 短
【详解】（1）[1]由于实验中需要测量螺母来回摆动一次所用的时间，所以还需要测量时间的工具秒表。
（2）①[2]由1、2两次实验数据可知，螺母摆动的角度相同，细线的长度不同，螺母摆动一次的时间
不同，因此螺母来回摆动一次的时间t与细线长度有关。
②[3][4]由2、3两次实验数据可知，细线长度、螺母来回摆动一次的时间都相同，只有螺母摆动的角度
不同，因此由2、3两次实验可验证猜想A，并且可得出螺母来回摆动一次的时间t与螺母摆动的角度
无关。
[5]由于实验中控制细线长度相同，改变螺母摆动的角度，探究螺母来回摆动一次的时间与螺母摆动角
度的关系，所以实验中采用的方法是控制变量法。
（3）[6]由实验数据可知，在同一地点，螺母来回摆动一次的时间只与摆长有关，摆长越长，螺母来回
摆动一次的时间越大，故绳子越长，螺母来回摆动一次的时间t越长。
[7]由于摆长越短，钟摆来回摆动一次的时间越小，钟表走时越快，所以应将摆钟的摆长调短。
四、综合题（共2小题，计16分）
22．（7分）如图甲所示，是某品牌电吹风的原理图，S是功能切换开关，可实现“关”、“凉风”、“热风”之间的转换，某次工作过程中，其电功率与时间的图像如图乙所示。求：
（1）电吹风吹凉风时，通过电动机的电流是多大？
（2）正常工作时电热丝的电阻是多大？
（3）电吹风内电动机的线圈电阻是8Ω，若电吹风吹凉风10min，则电动机线圈产生的热量是多少？
（4）某一天，小仁断开家中其它用电器，只用电吹风吹热风时，发现家中如丙图所示的电能表6min
内指示灯闪烁了150次，求电吹风此时的实际功率是多少？
【答案】（1）0.4A；（2）100Ω；（3）768J ；（4）500W
【详解】解：（1）由图甲可知，电吹风吹凉风时，电路为电动机的简单电路，由图乙可知，吹凉风时，
电动机的功率为88W，则正常工作吹冷风时通过电动机的电流
（2）由图甲可知，电吹风吹热风时，电动机与电热丝并联，则电热丝的功率
P ＝P －P ＝572W－88W＝484W
电热丝 热风 凉风
由 可知，电热丝的电阻
（3）电动机线圈产生的热量
Q＝I 2R t＝(0.4A)2×8Ω×10×60s=768J
M 线
（4）3000imp/kW·h表示电路中用电器每消耗1kW·h电能，电能表的指示灯闪烁3000次，则指示灯闪
烁150次，电吹风消耗的电能电吹风的实际功率
答：（1）电吹风吹凉风时，通过电动机的电流是0.4A；
（2）正常工作时电热丝的电阻是100Ω；
（3）电动机线圈产生的热量是768J；
（4）电吹风此时的实际功率是500W。
23．（9分）图甲是我国自主研制生产的一种环保混合动力实验汽车。该混合动力汽车启动时，内燃机不
工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出
能量，同时又可以向蓄电池充电；当车辆需要全力加速时，内燃机、蓄电池可以同时向车轮输出能量。
为了保护蓄电池，当电池使用到剩下最大容量的25%停止供电。该车行驶时所受阻力f和车速v的关系
如图乙所示，汽车的某些参数如下表所示。
电
输出最大功率/kW 40
机
输出电压/V 300
电
池
最大容量/J 4.0×108
整
质量/t 2
车
（1）出发前，给汽车蓄电池充电，蓄电池相当于 ，汽车在转弯前，司机拨动转向横杆如
图丙，汽车同侧前后两个转向灯同时亮、同时灭，转向杆相当于电路中的 （以上选填
“电源”或“开关”或“用电器”）。
（2）某次测试时，在电池充满，行驶阻力为3000N的情况下，若只用蓄电池提供动力且输出电能全部
转化为机械能，则本次测试，该车最多可行驶多少km？
（3）另一次测试中，该车以50km/h的速度在平直公路上匀速行驶，观察仪表盘，发现这段时间内燃
机消耗燃油25kg，蓄电池储存的能量由最大值的25%增大至85%，本次测试，汽车的能量利用率为
36%，则本次汽车行驶的时间为多少小时？（燃油热值q=4.0×107J/kg）【答案】 用电器 开关 100km 1.2小时
【详解】（1）[1][2]给汽车蓄电池充电，电能转化为蓄电池的化学能，蓄电池消耗电能，相当于用电器；
转向杆控制转向灯的亮与灭，相当于电路中的开关。
（2）[3]电池充满后，输出电能全部转化为机械能，则
该车匀速行驶时，水平方向二力平衡，则动力
F=f=3000N
该车最多可行驶路程
（3）[4]测试中燃油完全放出的热量
测试中蓄电池储存的能量
该汽车做的有用功
由图乙知，汽车以50km/h的速度匀速行驶时，动力
汽车通过的路程汽车行驶的时间
