秋季九年级期中质量检测试卷
物理
考生注意：本卷共五道大题，满分100分，时量90分钟
一、选择题（本大题12小题，每小题3分，共36分）

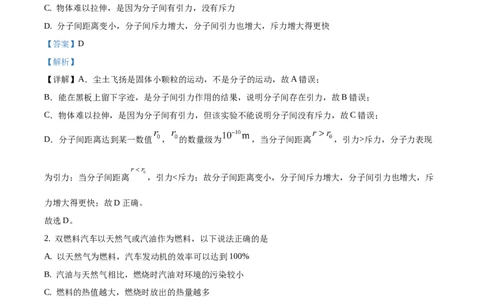

1. 下列说法正确的是（ ）
A. 扫地时看到尘土飞扬，说明分子在运动
B. 粉笔在黑板上一划就留下了字迹，这是扩散的结果
C. 物体难以拉伸，是因为分子间有引力，没有斥力
D. 分子间距离变小，分子间斥力增大，分子间引力也增大，斥力增大得更快
【答案】D
【解析】
【详解】A．尘土飞扬是固体小颗粒的运动，不是分子的运动，故A错误；
B．能在黑板上留下字迹，是分子间引力作用的结果，说明分子间存在引力，故B错误；
C．物体难以拉伸，是因为分子间有引力，但该实验不能说明分子间没有斥力，故C错误；
D．分子间距离达到某一数值 ， 的数量级为 ，当分子间距离 ，引力>斥力，分子力表现
为引力；当分子间距离 ，引力<斥力；故分子间距离变小，分子间斥力增大，分子间引力也增大，斥
力增大得更快；故D正确。
故选D。
2. 双燃料汽车以天然气或汽油作为燃料，以下说法正确的是
A. 以天然气为燃料，汽车发动机的效率可以达到100%
B. 汽油与天然气相比，燃烧时汽油对环境的污染较小
C. 燃料的热值越大，燃烧时放出的热量越多
的
D. 在压缩冲程中，燃料混合物 温度升高，内能增大
【答案】D
【解析】
【详解】A. 无论使用哪种燃料，热机工作时都不可避免要做额外功，所以汽车发动机的效率不可能达到
100%，故A错误；
B. 汽油与天然气相比，燃烧时汽油对环境的污染较大，故B错误；C. 燃料的热值越大，相同质量的燃料完全燃烧时放出的热量越多，故C错误；
D. 在压缩冲程中，机械能转化为内能，燃料混合物的温度升高，内能增大，故D正确；
点睛：四冲程内燃机的一个工作循环，曲轴转过两周，由四个冲程组成，分别为吸气、压缩、做功、排气
四个冲程，其中做功和压缩冲程有能的转化．考题中常出现要牢记．

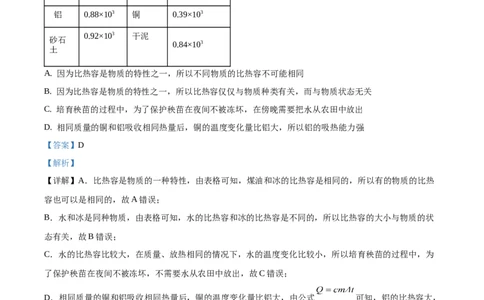

3. 如下表是一些物质的比热容；根据如表提供的数据．下列判断正确的是（ ）
一些常见物质的比热容（ ）
水 4.2×103 冰 2.1×103
酒精 2.4×103 煤油 2.1×103
铝 0.88×103 铜 0.39×103
0.92×103 干泥
砂石
0.84×103
土
A. 因为比热容是物质的特性之一，所以不同物质的比热容不可能相同
B. 因为比热容是物质的特性之一，所以比热容仅仅与物质种类有关，而与物质状态无关
C. 培育秧苗的过程中，为了保护秧苗在夜间不被冻坏，在傍晚需要把水从农田中放出
D. 相同质量的铜和铝吸收相同热量后，铜的温度变化量比铝大，所以铝的吸热能力强
【答案】D
【解析】
【详解】A．比热容是物质的一种特性，由表格可知，煤油和冰的比热容是相同的，所以有的物质的比热
容也可以是相同的，故A错误；
B．水和冰是同种物质，由表格可知，水的比热容和冰的比热容是不同的，所以比热容的大小与物质的状
态有关，故B错误；
C．水的比热容比较大，在质量、放热相同的情况下，水的温度变化比较小，所以培育秧苗的过程中，为
了保护秧苗在夜间不被冻坏，不需要水从农田中放出，故C错误；
D．相同质量的铜和铝吸收相同热量后，铜的温度变化量比铝大，由公式 可知，铝的比热容大，
所以铝的吸热能力较强，故D正确。
故选D。
4. 下列关于汽油机的说法正确的是（ ）
A. 汽油机上的火花塞坏的时候，可以用柴油机的喷油嘴代替
B. 汽油机和柴油机可以达到相同的功率
C. 汽油机中的燃料完全可以用柴油来代替D. 汽油机与柴油机除了所用燃料之外，其余没有区别
【答案】B
【解析】
【详解】A．柴油机与汽油机采用的点火方式不同，柴油机采用压燃式，汽油机采用点燃式，火花塞不能
替换，故A错误；
的
B．柴油机与汽油机在相同 时间内做相同的功，就可以达到相同的功率，故B正确；
C．汽油机与柴油机因工作过程中的不同，汽油和柴油的着火点不同，不能用柴油来代替汽油，故C错误；
D．汽油机与柴油机除使用的燃料不同外，在构造上也不相同，故D错误。
故选B。
的
5. 冷水 温度为 t，热水的温度为 t，现要把冷水和热水混合成温度为 t 的温水，若不计热量损失，冷
1 2 3
水和热水的质量比应为
A. B. C. D.
【答案】C
【解析】
【分析】冷水和热水混合，冷水吸收热量、温度升高，热水放出热量、温度降低，不考虑热损失，则Q
吸
=Q ，根据热平衡方程求冷水和热水的质量比．
放
【详解】冷水吸收的热量：
Q =cm(t −t)，
吸 1 3 1
热水放出的热量：
Q =cm(t −t)，
放 2 2 3
由题知，Q =Q ，
吸 放
∴cm(t −t)=cm(t −t)，
1 3 1 2 2 3
解得： =
故选C.
6. 世界上还有许多欠发达地区至今用不上电．美国哈弗大学的学生设计制作了一种发电足球，球在被踢的
过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化
形式是（ ）A. 动能→电能→化学能→光能
B. 电能→动能→化学能→光能
C. 动能→电能→光能→化学能
D. 电能→动能→光能→化学能
【答案】A
【解析】
【详解】足球滚动时能发电，是动能转化为电能，电能储存在蓄电池中是电能转化为化学能，蓄电池带动
小灯泡发光是化学能转化为光能，故应选A．

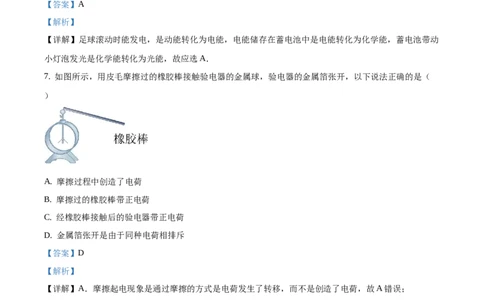

7. 如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（
）
A. 摩擦过程中创造了电荷
B. 摩擦过的橡胶棒带正电荷
C. 经橡胶棒接触后的验电器带正电荷
D. 金属箔张开是由于同种电荷相排斥
【答案】D
【解析】
【详解】A．摩擦起电现象是通过摩擦的方式是电荷发生了转移，而不是创造了电荷，故A错误；
B．用丝绸摩擦过的橡胶棒得到电子，带负电，故B错误；
C．摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电，故C错误；
D．用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金
属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故D正确．
8. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮”故障的共同
原因是电路中出现了（ ）故障现象 可能原因 检修方法
1.灯泡的灯丝断了 换新灯泡
灯泡不亮 2.灯头内的电线断了 换新线并接好
3.灯头、开关等处的接线松动，接触不良 检查加固
A. 断路 B. 通路 C. 短路 D. 支路
【答案】A
【解析】
【详解】灯泡不亮，可能有两种原因；一是电路中出现了短路；二是出现了开路，根据表中列举的3种可
能原因分析，可得电路中都是出现开路现象，检修方法都是把电路连接好，变为通路。
故选A。
9. 某同学使用电流表时，估计待测电路中的电流应选用0∼0.6A的量程，但他误用0∼3A的量程来测量．
这样做的结果是
A. 指针摆动角度大，会损坏电流表
B. 指针摆动角度小，会损坏电流表
C. 指针摆动角度小，读数比较准确
D. 指针摆动角度小，读数不够准确．
【答案】D
【解析】
【详解】估计待测电路中的电流应选用0～0.6A的量程，但误用0～3A的量程来测量，则分度值变大了，
读数就不太准确了，且指针摆动角度小，小量程换大量程不会烧坏电流表，故选D．
10. 两只相同的灯泡串联起来接在同一电源上，每只灯泡两端的电压为 ，若把它们并联起来接在这个电
源上，则每只灯泡两端电压为 ，那么下列判断正确的是
A. B. C. D.
【答案】C
【解析】
【分析】根据串并联电路的电压特点进行解答，即串联电路中总电压等于各分电压之和、并联电路中各支
路两端的电压相等．【详解】两只相同的灯泡串联起来接在同一电源上时，因串联电路中总电压等于各分电压之和，所以，电
源的电压U=2U ，把它们并联起来接在这个电源上时，因并联电路中各支路两端的电压相等，所以，电源
1
的电压U=U，因电源的电压不变，所以，2U=U ，即
2 1 2
故选C．
11. 如图所示各电路图中，电流表和电压表使用均正确的是图( )
A. B.
C. D.
【答案】D
【解析】
【详解】A.因为电流表的电阻很小，它必须与用电器串联，并联在电源两端，闭合开关后会形成电源短路，
故A错误；
B.电压表的电阻很大，它必须与被测用电器或电路并联，串联的位置相当于断路，故B错误；
C.电流是从电流表的负接线柱流入，正接线柱流出的，这样连接电流表的指针会反偏，不能测量出电路中
电流。故C错误；
D.电流表和一条支路的灯泡串联，电压表和灯泡并联，都符合接线原则，故D正确。
故选D。
12. 如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻
器接入电路的电阻变大的接法是
A. B. C.D.
【答案】D
【解析】
【分析】滑动变阻器的接法是“一上一下”，根据具体的接线方式判断是否符合题意即可．
【详解】A中的接法把滑动变阻器变成了定值电阻，故无论如何移动滑片，接入电路的阻值不变；
B中的接法是将滑动变阻器左侧的电阻接入电路，当滑片P向左移动时，接入电路的阻值减小；
C中的接法是将滑动变阻器金属杆两端连接，并没有电阻接入电路；
D中的接法是将滑动变阻器右侧的电阻接入电路，当滑片P向左移动时，接入电路的阻值增大；
故只有D选项符合题意
二、填空题（共12小题，每空1分，共24分）
13. 端午节吃粽子，会闻到粽子的清香，这属于_____现象；煮粽子时，粽子的温度会升高，是通过_____
的方式改变其内能的。
【答案】 ①. 扩散 ②. 热传递
【解析】
【分析】
【详解】[1]我们能闻到煮粽子时发出的阵阵清香，这是扩散现象，说明分子是运动的。
[2]煮粽子时，是通过热传递方式增大了粽子的内能。
14. 下面是两个有关热学方面的观点，请用实例说明它们是错误的．
（1）物体吸收热量，温度一定升高．___．
（2）物体温度升高，一定是吸收了热量．____．
【答案】 ①. 冰在熔化过程中，物体吸收热量，温度不变 ②. 压缩空气做功，使空气温度升高
【解析】
【详解】(1).晶体在熔化时要不断吸热，但温度保持不变，所以可举：如冰等晶体熔化时的例子作为反证；
（2）做功与热传递是改变内能的两种方式，其中热传递有可能使物体温度升高，做功也可以使物体的温
度升高，所以可举：如压缩空气做功使气体温度升高作为反证．
【点睛】做功与热传递是改变内能的两种方式；晶体在熔化时要不断吸热，但温度保持不变；
15. 美丽的柳叶湖是常德市的一颗明珠，她不仅以其旖旎的风光令人们留恋忘返，更是这个城市的居民在
盛夏避暑的好去处。柳叶湖的水面宽广，蓄水量丰富，而水的________比砂石的大，在质量相同的情况下
吸收相同的热量后水升高的温度要________砂石升高的温度（填“多于”、“等于”或“少于”），因而夏天里人们在柳叶湖边会感到很舒服。
【答案】 ①. 比热容 ②. 少于
【解析】
【详解】[1][2]柳叶湖的水面宽广、蓄水量丰富，因为水的比热容较大，相同质量的水和沙石比较，白天，
吸收相同的热量，水的温度升高的少，使人们在柳叶湖边会感到很舒服。
16. 两个铁块质量之比是1：3，升高温度之比为1：2，则它们的比热容之比为_______，吸收的热量之比
为_______。
【答案】 ①. 1：1 ②. 1：6
【解析】
【详解】[1]因比热容是物质的一种特性，只与物质的种类和状态有关，与其他因素无关，所以，两个铁块
的比热之比为1:1；
[2]两个铁块质量之比m:m＝1:3，升高温度之比△t:△t＝1:2，由Q ＝cm△t可得，它们吸收的热量之比：
1 2 1 2 吸
Q:Q＝cm△t:cm△t＝1×1×1:1×3×2＝1:6。
1 2 1 1 1 2 2 2
17. 打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气_____而带
电，与小丽发生了放电现象．小丽还发现，有拖地铁链的车，不发生这种现象，是因为铁链是_____体．
【答案】 ①. 摩擦 ②. 导
【解析】
【详解】车门带电是由于车在行驶过程中与空气摩擦产生了静电造成的；车后面的拖地铁链能够把产生的
静电传导给大地，所以就不会出现带电的现象了．
18. 如图所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它______电路；直立时，它______电路．
（填“断开”或“闭合”）
【答案】 ①. 断开 ②. 闭合
【解析】
【详解】当电风扇倾倒时，铜球离开开口的位置，电路断开；当电风扇直立时，铜球正好处于开口的位置，
电路闭合。
19. “红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是__的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流__（选填“变大”、“不
变”或“变小”）．
【答案】 ①. 并联 ②. 变大
【解析】
【详解】并联电路中用电器相互不影响工作．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．
这说明各灯之间相互不影响工作，故是并联连接；因信号灯是并联，红灯快结束时黄灯同时亮了，相当于
又增加了一条支路，电路中总电阻变小，干路中电流变大．
20. 如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到 _____ 端（选填“a”或“b”）；闭合开关
S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为 ___ A．
【答案】 ①. b ②. 0.3
【解析】
【详解】[1][2]闭合开关前滑动变阻器的滑片应滑到接入电路阻值最大处，根据电路图滑动变阻器的滑片P
应滑到b端接入电路阻值最大．电流表 A的示数如乙图所示，电流表使用量程为 0～0.6A，分度值为
0.02A，通过灯L的电流为0.3A．
21. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，
其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
【答案】 ①. 0.6 ②. 铜片
【解析】
【分析】【详解】由题图，电压表所用量程为0~3V，故一个大格表示1V，一个小格为0.1V，此时电压表的读数为
0.5V．铜片接电压表“+”接线柱，所以电池的正极是铜片．
22. 如图所示，甲、乙是两把用不同金属制成的钥匙，将它们分别接入图中的AB中，闭合开关，发现当
甲钥匙接入电路时，灯泡较亮，可知，甲乙钥匙中电阻较大的是________（甲/乙），当甲钥匙不接入电路
时，其电阻________（不变/变小，不考虑温度对电阻的影响）．
【答案】 ①. 乙 ②. 不变
【解析】
【详解】在灯泡电阻不变的情况下，电路中的电流越大，由公式 P＝I2R可知，灯泡的实际功率就越大，灯
泡就越亮，而在电源电压不变的情况下，在图中接入的电阻越小，则电路中的总电阻越小，电流就越大，
据此可得乙的电阻更大；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电
压大小无关，所以甲钥匙电阻不变，与是否接入电路无关．
【点睛】1、在灯泡的电阻一定时，根据电功率的计算公式P＝I2R可知，电流越大，灯泡就越亮；2、在电
源电压不变的情况下，根据欧姆定律可知，电流越大，也就说明电阻越小；3、影响电阻大小的因素：材
料、长度、横截面积、温度，据此分析．
23. 如图所示，把两种不同的金属片A、B插入柠檬，制成“水果电池”，与电压表连接在一起．水果电
池是把_______能转化为_______能的装置．
【答案】 ①. 化学 ②. 电
【解析】
【详解】水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置.
24. 二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．
反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L、L 的连接方式是________(填
1 2
“串联”或“并联”)；当开关S闭合后，L_____(填“亮”或“不亮”)．
2【答案】 ①. 并联 ②. 不亮
【解析】
【详解】由电路图知道，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；当闭合开关S后，电
流从正极出发分别向上流向一只二极管的A端、向下流经另一只二极管的B端，根据题意知道，电流从它
的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极
管断路，所以两只灯泡中L 亮，而L 不亮．
1 2
三、实验探究题（25题和26题每空1分，27题每空2分，共21分）
25. 某同学学习了燃料的热值后，自己设计了一个实验来“探究煤油和菜籽油的热值大小关系”。他实验
时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录一次杯中水的温度（见下表）：
加热的时间/ 0 1 2 3 4 5 6
甲杯水温/℃ 25 27 29 31 33 35 37
乙杯水温/℃ 25 26 27 28 29 30 31
的
（1）在安装、调整实验器材时，科学合理 顺序是（甲图中）；先调整固定___________的位置，再调整
固定___________的位置；（以上两空均填“A”或“B”）
（2）为了保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的_______、______；
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________；
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并由记录的数据、利用公式计
算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为他的计算结果可
靠吗？___________，为什么？_________。【答案】 ①. B ②. A ③. 质量 ④. 初温 ⑤. 煤油 ⑥. 不可靠 ⑦. 燃料燃烧产生
的热量不能完全被水吸收、存在热损失
【解析】
【详解】（1）[1][2]为了利用酒精灯的外焰给烧杯充分加热，安装器材时需要先固定B的位置，然后再调
整A的位置，并且不要碰到烧杯壁和烧杯底。
（2）[3][4]为了保证实验的可靠性，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同。
（3）[5]分析表格数据可知，相同时间内，甲杯水的温度升高的较快，即甲酒精灯燃烧产生的热量多，所
以其热值大。
（4）[6][7]因为燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值
要小，因此这样的计算结果不可靠。
26. 某小组希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．
（1）在连接电路时，开关应 ______ ，
（2）小明连接好电路后，试触电流表，发现电流表的指针向零刻线的左边偏转，其错误的原因是 ______
．如果再次闭合开关后发现电流表指针如图所示，则可能发生的错误是： ______ ．
（3）如图所示，小亮同学连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，
以下两种简单判断方法是否可行？在表中空格填写“可行”或“不可行”：
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联 __________
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联 _________
（4）指出上述表格所记录的数据中，明显错误的数值是 ______ （填A、B、C），造成错误的原因是______ ．
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（5）最后，分析A、B、C三点的数据得出结论： ______ ．
【答案】 ①. 断开 ②. 正负接线柱反接 ③. 所选量程太小 ④. 可行 ⑤. 不可行 ⑥.
C ⑦. 读数时选错量程 ⑧. 串联电路各点电流处处相等
【解析】
【分析】（1）连接电路时的开关应断开；
（2）电流从正接线柱流入、负接线柱流出时，电流表指针正向偏转，否则反向偏转；电流表所选量程如
果太大，则电流表指针偏转角度太小；
（3）串联电路中电流只有一条路径；并联电路中有多条路径；串联电路和并联电路中各用电器的工作特
点的不同之处：串联电路各用电器同时工作、同时不工作，互相影响；并联电路各用电器可以独立工作、
互不影响；也可以同时工作，同时停止工作．因此根据电路的工作特点去分析用电器的连接方式；
（4）串联电路电流处处相等，根据表中实验数据判断哪个数据错误；电流表有两个量程，在同一刻度值
上大量程是小量程的5倍，据此分析答题；
（5）根据表格数据总结结论．
【详解】（1）为了保护电路，连接电路时的开关应断开；
（2）电流表的指针向零刻线的左边偏转，这是由于电流表正负接线柱接反了造成的；
由图1所示电流表可知，电流表指针偏转超过了电流表的最大值，这是由于所选电流表量程太小造成的；
（3）方法1：把其中一只灯泡从灯座中取下来，如果观察另一只灯泡熄灭，则亮灯一定是串联，该方法是
可行的；
方法2：把任意一根导线断开，如果观察两灯都熄灭，则是无法确定两灯的连接方式的．因为两灯无论是
串联还是并联，当把任意一根导线断开时，都有可能造成两灯熄灭．串联电路的电流路径只有一条，一处
断开则电路中就不会有电流，两灯都不发光；并联电路的电流路径虽然有多条，各用电器可以独立工作，
但如果是并联电路干路上的导线断的话，则也会造成两灯都不发光，所以该方法是不可行的．
（4）由表中实验数据可知，电路电流应该是0.3A，因此1.5A数据明显错误；这是因为在读数时，错把电
流表0～0.6A量程当做0～3A量程了；
（5）由正确的数据可得结论：串联电路各点电流处处相等．
27. 在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关．
乙：导体的电阻与导体的材料有关．
丙：导体的电阻与导体的横截面积有关．实验室备有几种电阻丝，参数如下表．
编号 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.2
b 镍铬合金丝 1.0 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
如图所示，是为完成探究连接的实验电路．
（1）实验中应通过比较___的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．
（2）若要验证乙同学的猜想，则应该选用___两根电阻丝(填编号)进行对比实验．
（3）选用b、c两根电阻丝进行对比实验，是为了验证___同学的猜想．
【答案】 ①. 电流 ②. c、d ③. 甲
【解析】
【详解】（1）[1]在本题中，导体两端的电压是一定的，所以可以通过比较电流的大小，来比较电阻丝电
阻的大小；
（2）[2]若要验证导体的电阻与导体的材料有关，应该选用c、d 两根电阻丝进行对比实验；
（3）[3]b、c两根电阻丝的长度不同，所以选用b、c两根电阻丝进行对比实验，是为了验证甲同学的猜想：
导体的电阻与导体的长度有关．
四、作图题（28题2分，29题3分，共5分）
28. 如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。【答案】
【解析】
【详解】滑动变阻器滑片P向右滑动时小灯泡变暗，说明电流减小，所以滑动变阻器连入电路的阻值增大，
接入电路的电阻丝变长，应接左下接线柱，如图所示
29. 健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的开关S 控制指示灯L 和电铃；病床2
1 1
旁的开关S 控制指示灯L 和电铃；患者只要按床旁的开关，医务人员就知道谁呼叫｡请在图中连线，形成
2 2
符合要求的完整电路图｡
（ ）【答案】
【解析】
【详解】由题知，S 控制指示灯L ，S 控制指示灯L ，说明两灯互不影响，即两灯并联，而两个开关都能
1 1 2 2
控制电铃，所以电铃串联在干路上，如图所示：
五、计算题（30题6分、31题8分，共14分）
30. 某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间
变化的图线。若在6min内完全燃烧了1kg的煤，煤的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）0～6min时间加热过程损失的热量多大；（3）煤炉烧水时的热效率。
【答案】（1）3×107J；（2）2.748×107J；（3）8.4%。
【解析】
【详解】(1)煤完全燃烧产生的热量为：
Q =mq=1kg×3×107J/kg=3×107J；
放
(2)由图知，经过6min时间加热，水温从20℃升高到80℃，水吸收的热量为：
Q =cm′（t-t）=4.2×103J/（kg℃）×10kg×（80℃-20℃）=2.52×106J；
吸 0
0～6min时间加热过程损失的热量为：
Q =Q -Q =3×107J-2.52×106J=2.748×107J；
损 放 吸
(3)煤炉烧水时的热效率为：
。
答：(1)煤完全燃烧产生的热量为3×107J；(2)0～6min时间加热过程损失的热量为2.748×107J；(3)煤炉烧水
时的热效率为8.4%。
31. 如图电路中，电源电压为6V。开关闭合后，电流表A的示数为0.5A，A 表示为0.3A。求：
1
的
(1)灯L 两端 电压U；
1 1
(2)通过灯L 的电流I；
1 1
(3)通过灯L 的电流I；
2 2
(4)灯L 两端的电压U。
2 2 .
【答案】(1) 6V；(2)0.3A；(3) 0.2A；(4)6V
【解析】
【详解】由图可知，S闭合时，灯泡LL 并联，电流表A 测量L 电流，电流表A测量干路总电流。
1 2 1 1
(1)由并联电路电压规律可知
(2)电流表A 测量L 电流，A 表示数为0.3A，所以通过灯L 的电流I
1 1 1 1 1(3)电流表A测量干路总电流，电流表A的示数为0.5A，即干路电流为0.5A，则由并联电路中的电流规律
可知，通过灯L 的电流I 为
2 2
(4)由并联电路电压规律可知，灯L 两端的电压U
2 2
答：(1)灯L 两端的电压U 为6V，
1 1
(2)通过灯L 的电流I 为0.3A；
1 1
(3)通过灯L 的电流I 为0.2A；
2 2
(4)灯L 两端的电压U 为6V。
2 2
