2025环球网校一级建造师《铁路工程管理与实务》考点精讲
第10讲-4.1桥梁下部施工（1）
4.1 桥梁下部施工
4.1.1 桥梁基础施工
【考点】各类围堰施工★★
1.各类围堰适用条件
（1）土围堰
适用于水深在2m以内、流速小于0.3m/s、冲刷作用很小且河床为渗水性较小的土层。

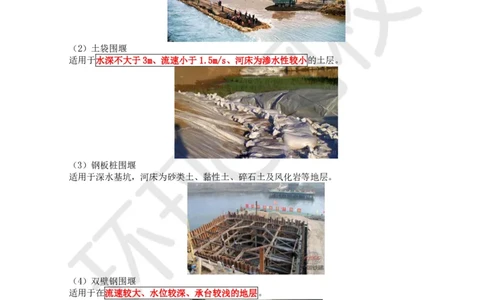

（2）土袋围堰
适用于水深不大于3m、流速小于1.5m/s、河床为渗水性较小的土层。
（3）钢板桩围堰
适用于深水基坑，河床为砂类土、黏性土、碎石土及风化岩等地层。
（4）双壁钢围堰
适用于在流速较大、水位较深、承台较浅的地层。
（5）钢吊箱围堰
适用于高桩承台。
扫码关注更多
第 1 页 共 5 页 内容学员专用 请勿外泄
（6）钢筋混凝土围堰
宜用在地下水较丰富的陆地或筑岛施工中，且围堰下沉深度内无较硬地层，易于围堰下沉。

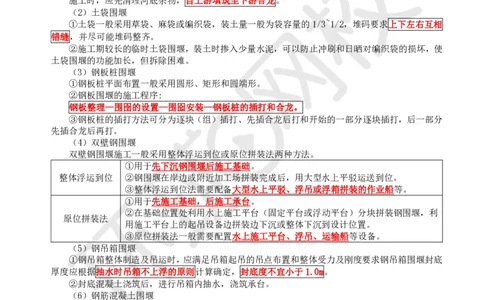

2.各类围堰施工要求
（1）土围堰
施工时，应先清理河底杂物，自上游填筑至下游合龙。
（2）土袋围堰
①土袋一般采用草袋、麻袋或编织袋，装土量一般为袋容量的1/3~1/2，堆码要求上下左右互相
错缝，并尽可能堆码整齐。
②施工期较长的临时土袋围堰，装土时掺入少量水泥，可以防止冲刷和日晒对编织袋的损坏，使
土袋围堰的功能加长，但拆除困难。
（3）钢板桩围堰
①钢板桩平面布置一般采用圆形、矩形和圆端形。
②钢板围堰的施工程序:
钢板整理—围囹的设置—围囵安装—钢板桩的插打和合龙。
③钢板桩的插打方法可分为逐块（组）插打、先插合龙后打和开始的一部分逐块插打，后一部分
先插合龙后再打。
（4）双壁钢围堰
双壁钢围堰施工一般采用整体浮运到位或原位拼装法两种方法。
①用于先下沉钢围堰后施工基础。
整体浮运到位 ②钢围堰在岸边或附近加工场拼装完成后，用大型水上平驳运送到位。
③整体浮运到位法需要配备大型水上平驳、浮吊或浮箱拼装的作业船等。
①用于先施工基础，后施工承台。
②在基础位置处利用水上施工平台（固定平台或浮动平台）分块拼装钢围堰，利
原位拼装法
用施工平台上的起吊设备边拼装边下沉或整体下沉到设计位置。
③原位拼装法一般需要配置水上施工平台、浮吊、运输船等设备。
（5）钢吊箱围堰
①钢吊箱整体制造及吊运时，应满足吊箱起吊的吊点布置和整体受力及刚度要求钢吊箱围堰封底
厚度应根据抽水时吊箱不上浮的原则计算确定，封底度不宜小于1.0m。
②封底混凝土浇筑后，进行吊箱内抽水，浇筑承台。
（6）钢筋混凝土围堰
①无内支撑围堰内径应比承台尺寸大0.8~1.5m，有内支撑围堰内径应比承台尺寸大1.5~2.0m。
②当围堰底为岩石时，应提前探明岩面情况，按探测资料把围堰底脚设计成吻合岩面形状。
3.深水中桩基承台可根据设计要求和水文条件，采用钢板桩围堰、钢套箱围堰、钢吊箱围堰的施
工方法。
【练习题】
1.（2022）铁路桥梁水中墩基础的钢板桩围堰由（ ）组成。
A.内支撑
B.钢板桩
C.定位桩
D.导向框架
E.钢模板
【答案】ABCD
扫码关注更多
第 2 页 共 5 页 内容学员专用 请勿外泄
【解析】钢板桩围堰一般由定位桩、导向框架、钢板桩和内部支撑组成。钢板桩围堰一般采用单
壁的矩形、圆形等结构形式，内部根据水位情况设置支撑。
【考点】扩大基础施工★★
1.无护壁基坑开挖
（1）开挖方式
①垂直开挖

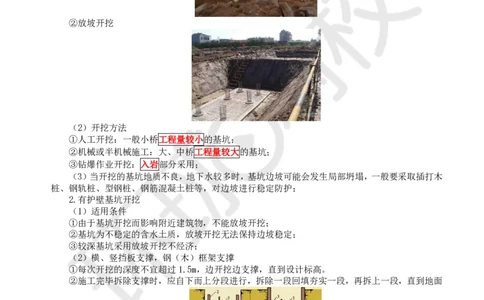

②放坡开挖
（2）开挖方法
①人工开挖：一般小桥工程量较小的基坑；
②机械或半机械施工：大、中桥工程量较大的基坑；
③钻爆作业开挖：入岩部分采用；
（3）当开挖的基坑地质不良，地下水较多时，基坑边坡可能会发生局部坍塌，一般要采取插打木
桩、钢轨桩、型钢桩、钢筋混凝土桩等，对边坡进行稳定防护；
2.有护壁基坑开挖
（1）适用条件
①由于基坑开挖而影响附近建筑物，不能放坡开挖；
②基坑为不稳定的含水土质，放坡开挖无法保持边坡稳定；
③较深基坑采用放坡开挖不经济；
（2）横、竖挡板支撑，钢（木）框架支撑
①每次开挖的深度不宜超过1.5m，边开挖边支撑，直到设计标高。
②施工完毕拆除支撑时，应自下而上分段进行，拆除一段回填夯实一段，再拆上一段，直到地面
（3）喷射混凝土护壁
扫码关注更多
第 3 页 共 5 页 内容学员专用 请勿外泄
①适用情况：稳定性好、渗水量少的基坑；
②基坑深度不宜超过lOm；

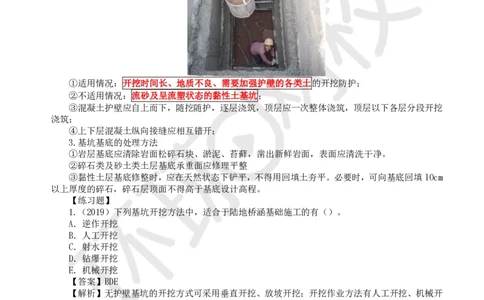

（4）现浇混凝土护壁
①适用情况：开挖时间长、地质不良、需要加强护壁的各类土的开挖防护；
②不适用情况：流砂及呈流塑状态的黏性土基坑；
③混凝土护壁应自上而下，随挖随护，逐层浇筑，顶层应一次整体浇筑，顶层以下各层分段开挖
浇筑；
④上下层混凝土纵向接缝应相互错开；
3.基坑基底的处理方法
①岩层基底应清除岩面松碎石块、淤泥、苔藓，凿出新鲜岩面，表面应清洗干净。
②碎石类及砂土类土层基底承重面应修理平整
③黏性土层基底修整时，应在天然状态下铲平，不得用回填土夯平。必要时，可向基底回填lOcm
以上厚度的碎石，碎石层顶面不得高于基底设计高程。
【练习题】
1.（2019）下列基坑开挖方法中，适合于陆地桥涵基础施工的有（）。
A．逆作开挖
B．人工开挖
C．射水开挖
D．钻爆开挖
E．机械开挖
【答案】BDE
【解析】无护壁基坑的开挖方式可采用垂直开挖、放坡开挖；开挖作业方法有人工开挖、机械开
挖、钻爆开挖。
【考点】沉桩基础★★
（1）沉桩分类
①桩的下沉方法可根据地质条件、桩型、桩体承载能力、土的密实程度和现场施工条件等选用锤
击法、振动法和静压法，附近有重要建筑物（如高层建筑、堤防工程、运营铁路等）时，不宜选用振
动沉桩。
②沉桩施工的一般工序
沉入桩的施工流程为：施工准备→桩位放样→桩架就位或安装导向、起吊和沉桩机具→运、吊、
插桩→锤击或振动沉桩→接桩→继续沉桩到位→沉桩检验。
扫码关注更多
第 4 页 共 5 页 内容学员专用 请勿外泄
（2）锤击沉桩
①锤击沉桩应重锤低击，不应采用大能量锤击沉桩，防止桩头、桩身损坏。
②锤击沉桩开始时，应用较低落距，并从纵横两方向观察、控制桩位和桩的竖直度或倾斜度，待
桩入土一定深度并确认位置正确方向无误后，再按规定落距进行锤击。
③坠锤落距不宜大于2m，单打汽锤落距不宜大于lm，柴油锤应使锤芯冲程正常。
④在桩的沉入过程中，应观察并保持桩锤、桩帽和桩身在同一轴线上。锤击沉桩应连续进行，不
得中途停顿。
⑤在预计或有迹象进入软土层时，应改用较低落距锤击。
⑥当落锤高度已达规定最大值和每击贯入度不大于2mm时，应立即停锤，当沉桩深度尚未达到设
计高程时，应查明原因采用换锤或辅以射水等措施进行沉桩，但桩尖距设计高程不大于 2m 时一般不
应釆用射水下沉。
⑦锤击沉桩应考虑锤击振动对新浇混凝土的影响，当距离在30m范围内的新浇混凝土强度未达到
5MPa时，不得进行锤击沉桩。
（3）振动沉桩
①振动沉桩适用于松软的或塑态的黏性土和较松散的砂土中，在紧密黏性土和砂质土中可用射
水配合施工
②釆用振动为主射水配合沉桩吋，桩尖沉至距设计高程 2m 时，应停止射水并将射水管提高，进
行干振直至设计高程，当最后下沉贯入度小于或等于试桩最后下沉贯入度和振幅符合规定时，即可认
定沉桩合格。
③同一基础的基桩全部沉完后，宜将全部基桩再进行一次干振，保证全部基桩达到合格标准
（4）静力压桩
静力压桩适用于可塑状态黏性土，但不宜用于坚硬状态的黏土和中密以上的砂土；当有夹砂层时，
应采取相应的施工措施。
扫码关注更多
