一级建造师
工程导航5：施工脚手架学习之路
主讲老师：姜涛
一懂 · 二炼 · 三实战一、施工脚手架基础知识

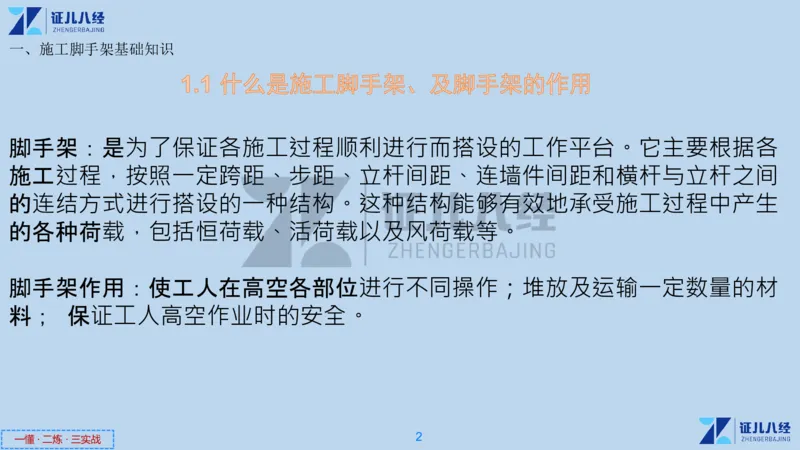

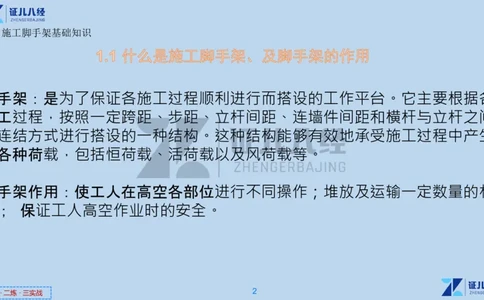

1.1 什么是施工脚手架、及脚手架的作用
脚手架：是
为了保证各施工过程顺利进行而搭设的工作平台。它主要根据各
施工
过程，按照一定跨距、步距、立杆间距、连墙件间距和横杆与立杆之间
的
连结方式进行搭设的一种结构。这种结构能够有效地承受施工过程中产生
的各种荷
载，包括恒荷载、活荷载以及风荷载等。
脚手架作用：使工人在高空各部位
进行不同操作；堆放及运输一定数量的材
料；保
证工人高空作业时的安全。
2

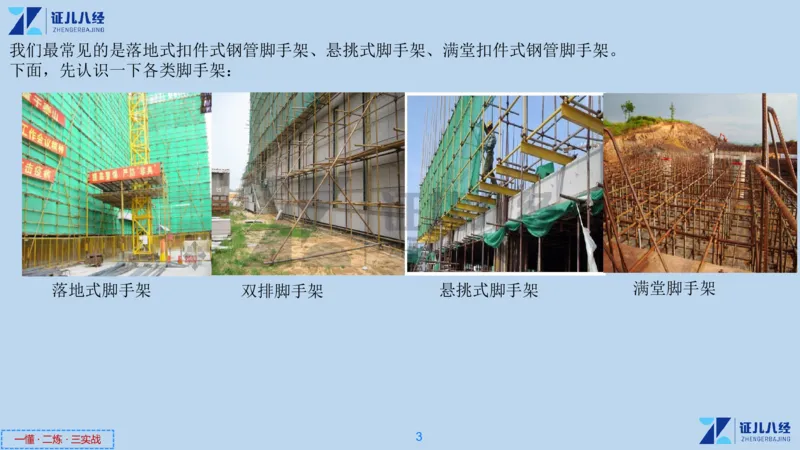

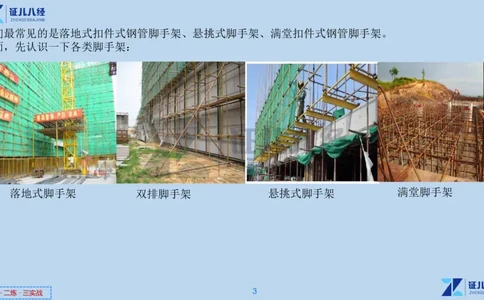

一懂 · 二炼 · 三实战我们最常见的是落地式扣件式钢管脚手架、悬挑式脚手架、满堂扣件式钢管脚手架。
下面，先认识一下各类脚手架：
落地式脚手架 双排脚手架 悬挑式脚手架 满堂脚手架
3

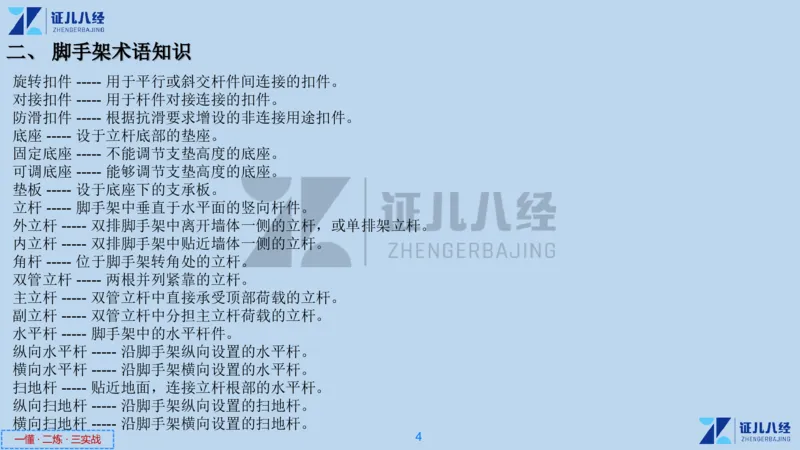

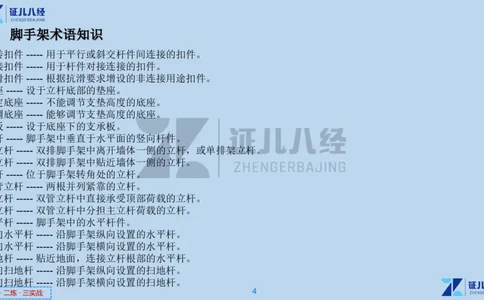

一懂 · 二炼 · 三实战二、 脚手架术语知识
旋转扣件 ----- 用于平行或斜交杆件间连接的扣件。
对接扣件 ----- 用于杆件对接连接的扣件。
防滑扣件 ----- 根据抗滑要求增设的非连接用途扣件。
底座 ----- 设于立杆底部的垫座。
固定底座 ----- 不能调节支垫高度的底座。
可调底座 ----- 能够调节支垫高度的底座。
垫板 ----- 设于底座下的支承板。
立杆 ----- 脚手架中垂直于水平面的竖向杆件。
外立杆 ----- 双排脚手架中离开墙体一侧的立杆，或单排架立杆。
内立杆 ----- 双排脚手架中贴近墙体一侧的立杆。
角杆 ----- 位于脚手架转角处的立杆。
双管立杆 ----- 两根并列紧靠的立杆。
主立杆 ----- 双管立杆中直接承受顶部荷载的立杆。
副立杆 ----- 双管立杆中分担主立杆荷载的立杆。
水平杆 ----- 脚手架中的水平杆件。
纵向水平杆 ----- 沿脚手架纵向设置的水平杆。
横向水平杆 ----- 沿脚手架横向设置的水平杆。
扫地杆 ----- 贴近地面，连接立杆根部的水平杆。
纵向扫地杆 ----- 沿脚手架纵向设置的扫地杆。
横向扫地杆 ----- 沿脚手架横向设置的扫地杆。
4

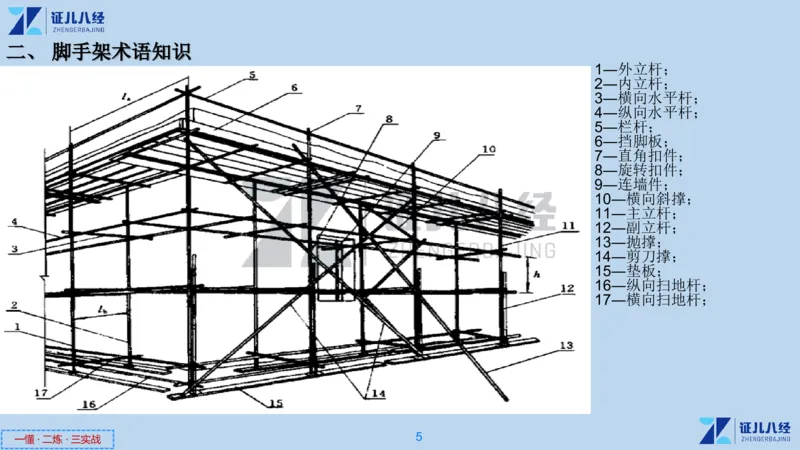

一懂 · 二炼 · 三实战二、 脚手架术语知识
1―外立杆；
2―内立杆；
3―横向水平杆；
4―纵向水平杆；
5―栏杆；
6―挡脚板；
7―直角扣件；
8―旋转扣件；
9―连墙件；
10―横向斜撑；
11―主立杆；
12―副立杆；
13―抛撑；
14―剪刀撑；
15―垫板；
16―纵向扫地杆；
17―横向扫地杆；
5

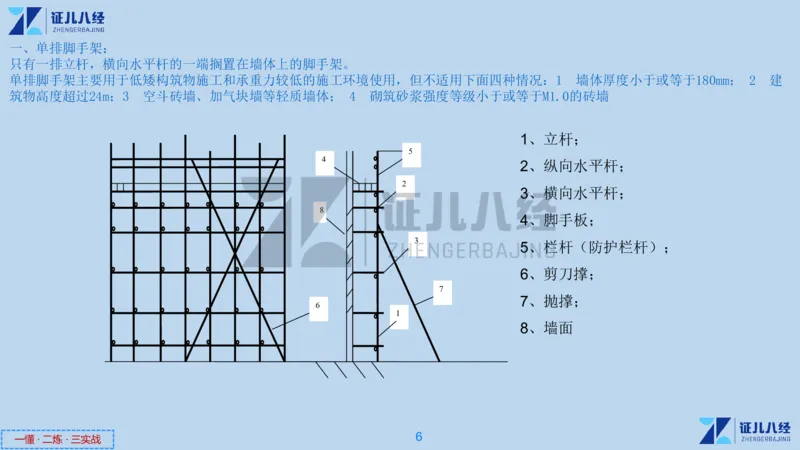

一懂 · 二炼 · 三实战一、单排脚手架：
只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
单排脚手架主要用于低矮构筑物施工和承重力较低的施工环境使用，但不适用下面四种情况：1 墙体厚度小于或等于180mm； 2 建
筑物高度超过24m；3 空斗砖墙、加气块墙等轻质墙体； 4 砌筑砂浆强度等级小于或等于M1.0的砖墙
1、立杆；
5
4
2、纵向水平杆；
2
3、横向水平杆；
8
4、脚手板；
3
5、栏杆（防护栏杆）；
6、剪刀撑；
7
7、抛撑；
6
1
8、墙面
6

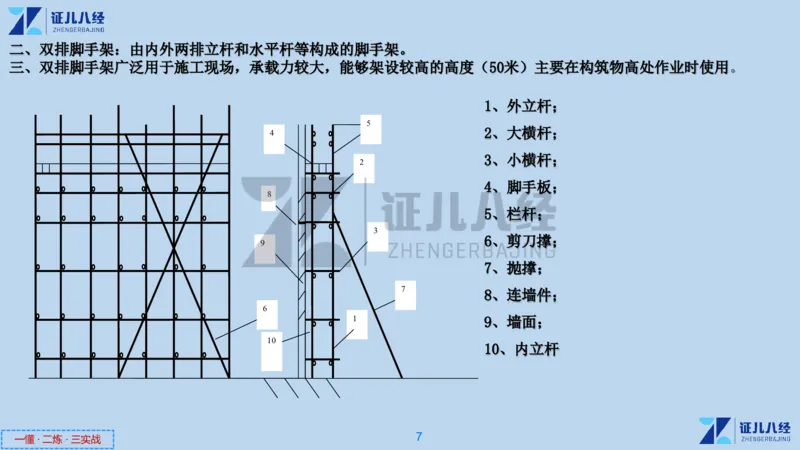

一懂 · 二炼 · 三实战二、双排脚手架：由内外两排立杆和水平杆等构成的脚手架。
三、双排脚手架广泛用于施工现场，承载力较大，能够架设较高的高度（50米）主要在构筑物高处作业时使用。
1、外立杆；
5
2、大横杆；
4
3、小横杆；
2
4、脚手板；
8
5、栏杆；
3
6、剪刀撑；
9
7、抛撑；
7 8、连墙件；
6
1 9、墙面；
10
10、内立杆
7

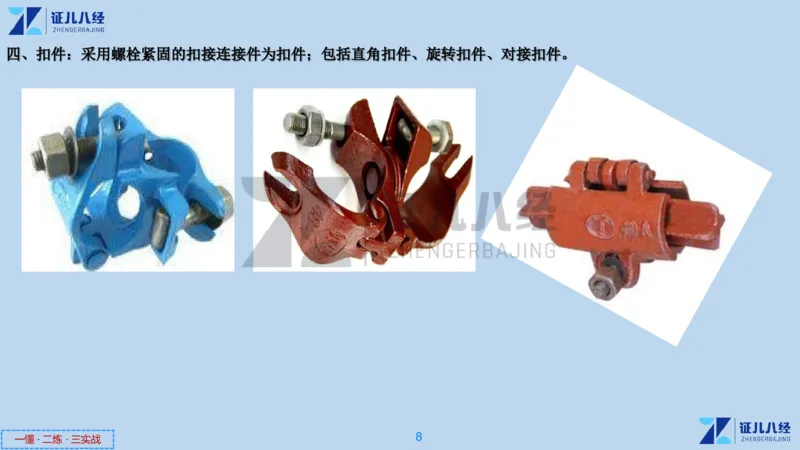

一懂 · 二炼 · 三实战四、扣件：采用螺栓紧固的扣接连接件为扣件；包括直角扣件、旋转扣件、对接扣件。
8

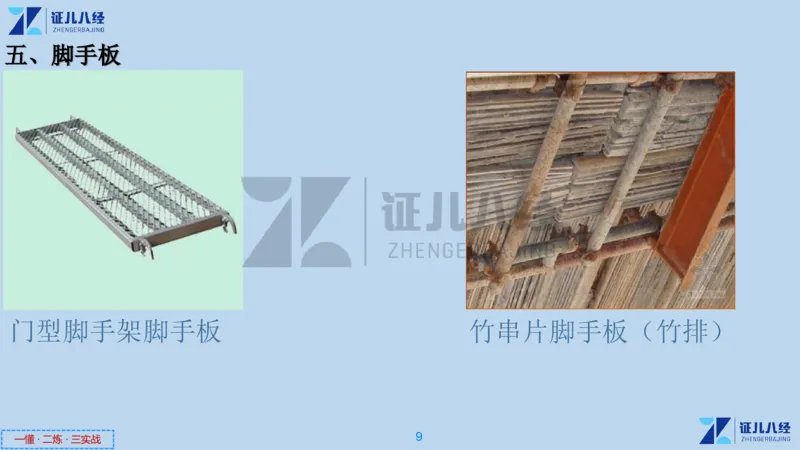

一懂 · 二炼 · 三实战五、脚手板
门型脚手架脚手板 竹串片脚手板（竹排）
9

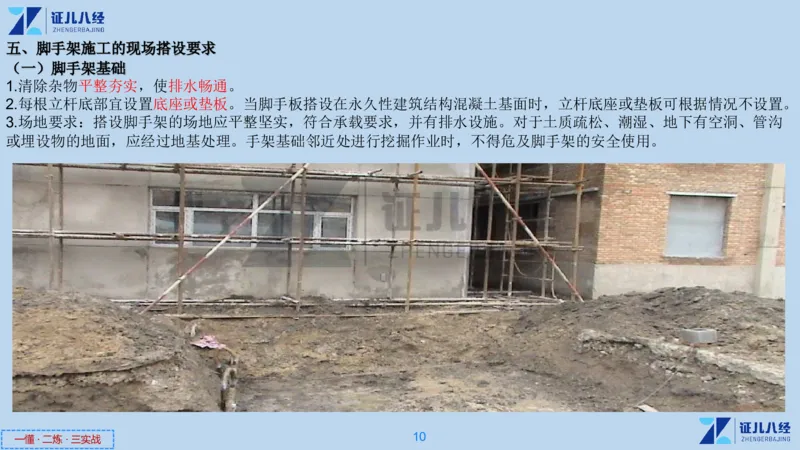

一懂 · 二炼 · 三实战五、脚手架施工的现场搭设要求
（一）脚手架基础
1.清除杂物平整夯实，使排水畅通。
2.每根立杆底部宜设置底座或垫板。当脚手板搭设在永久性建筑结构混凝土基面时，立杆底座或垫板可根据情况不设置。
3.场地要求：搭设脚手架的场地应平整坚实，符合承载要求，并有排水设施。对于土质疏松、潮湿、地下有空洞、管沟
或埋设物的地面，应经过地基处理。手架基础邻近处进行挖掘作业时，不得危及脚手架的安全使用。
10

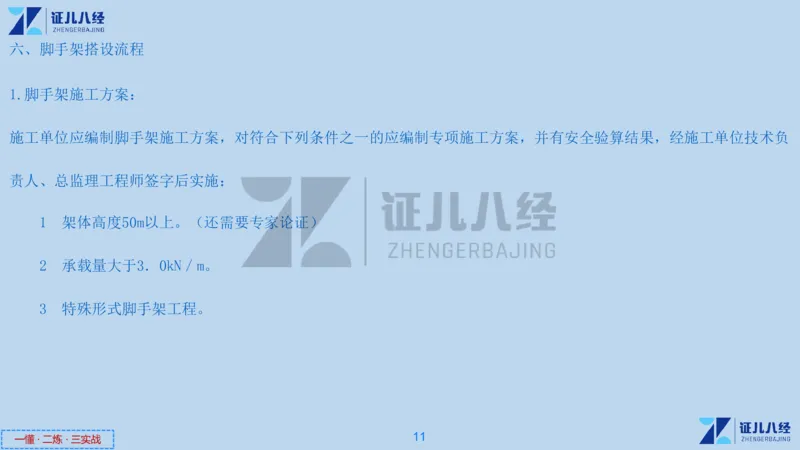

一懂 · 二炼 · 三实战六、脚手架搭设流程
1.脚手架施工方案：
施工单位应编制脚手架施工方案，对符合下列条件之一的应编制专项施工方案，并有安全验算结果，经施工单位技术负
责人、总监理工程师签字后实施：
1 架体高度50m以上。（还需要专家论证）
2 承载量大于3．0kN／m。
3 特殊形式脚手架工程。
11

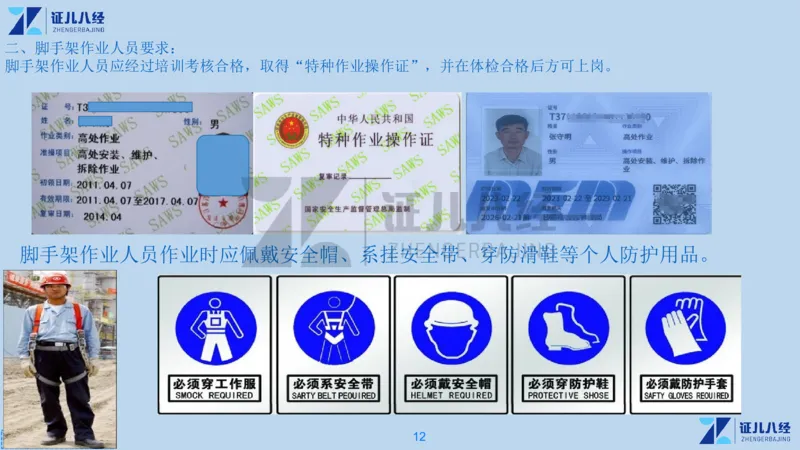

一懂 · 二炼 · 三实战二、脚手架作业人员要求：
脚手架作业人员应经过培训考核合格，取得“特种作业操作证”，并在体检合格后方可上岗。
脚手架作业人员作业时应佩戴安全帽、系挂安全带、穿防滑鞋等个人防护用品。
12

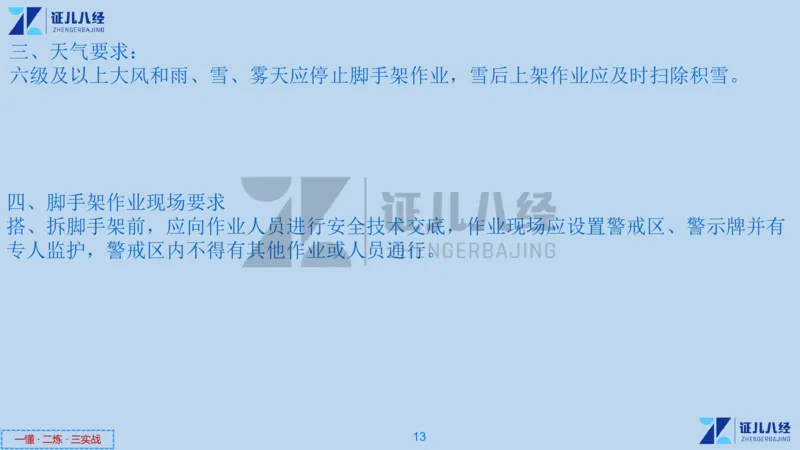

一懂 · 二炼 · 三实战三、天气要求：
六级及以上大风和雨、雪、雾天应停止脚手架作业，雪后上架作业应及时扫除积雪。
四、脚手架作业现场要求
搭、拆脚手架前，应向作业人员进行安全技术交底，作业现场应设置警戒区、警示牌并有
专人监护，警戒区内不得有其他作业或人员通行。
13

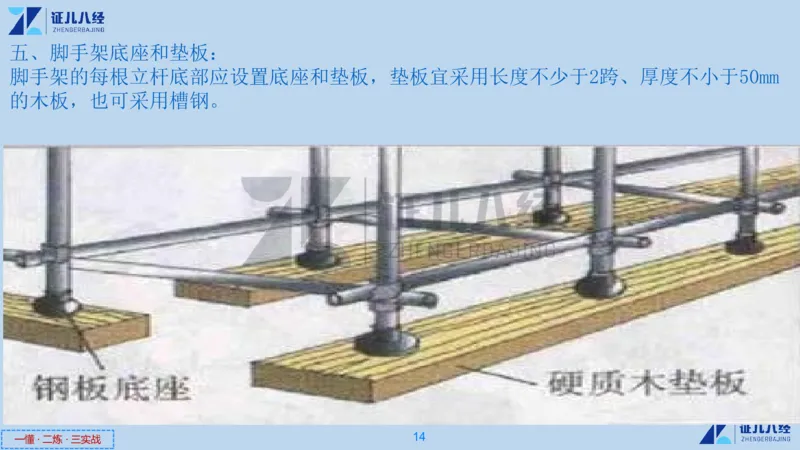

一懂 · 二炼 · 三实战五、脚手架底座和垫板：
脚手架的每根立杆底部应设置底座和垫板，垫板宜采用长度不少于2跨、厚度不小于50mm
的木板，也可采用槽钢。
14

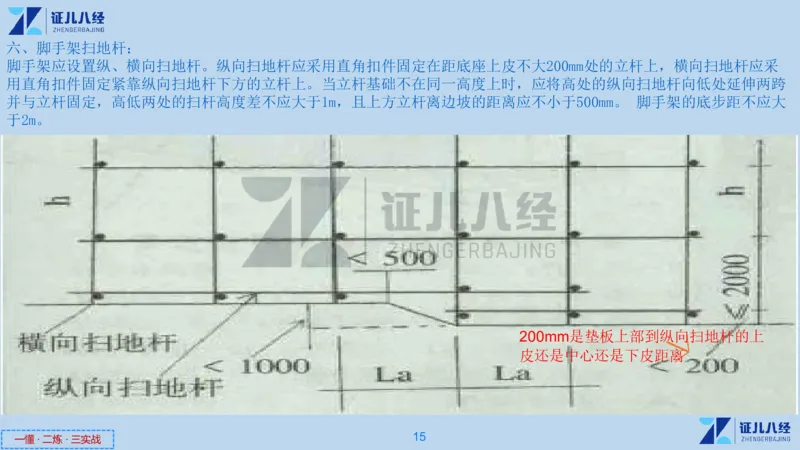

一懂 · 二炼 · 三实战六、脚手架扫地杆：
脚手架应设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大200mm处的立杆上，横向扫地杆应采
用直角扣件固定紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，应将高处的纵向扫地杆向低处延伸两跨
并与立杆固定，高低两处的扫杆高度差不应大于1m，且上方立杆离边坡的距离应不小于500mm。 脚手架的底步距不应大
于2m。
200mm是垫板上部到纵向扫地杆的上
皮还是中心还是下皮距离
15

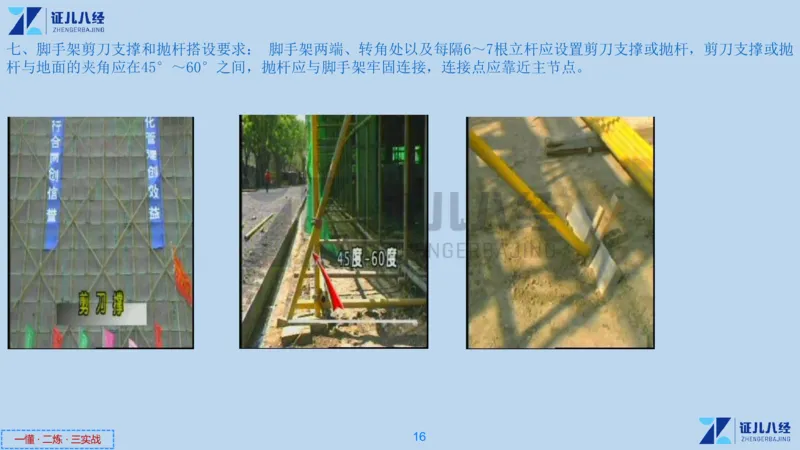

一懂 · 二炼 · 三实战七、脚手架剪刀支撑和抛杆搭设要求： 脚手架两端、转角处以及每隔6～7根立杆应设置剪刀支撑或抛杆，剪刀支撑或抛
杆与地面的夹角应在45°～60°之间，抛杆应与脚手架牢固连接，连接点应靠近主节点。
16

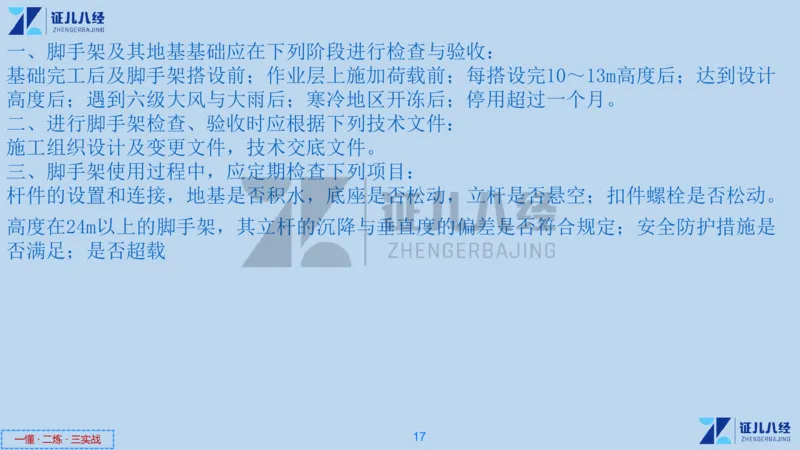

一懂 · 二炼 · 三实战一、脚手架及其地基基础应在下列阶段进行检查与验收：
基础完工后及脚手架搭设前；作业层上施加荷载前；每搭设完10～13m高度后；达到设计
高度后；遇到六级大风与大雨后；寒冷地区开冻后；停用超过一个月。
二、进行脚手架检查、验收时应根据下列技术文件：
施工组织设计及变更文件，技术交底文件。
三、脚手架使用过程中，应定期检查下列项目：
杆件的设置和连接，地基是否积水，底座是否松动，立杆是否悬空；扣件螺栓是否松动。
高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合规定；安全防护措施是
否满足；是否超载
17

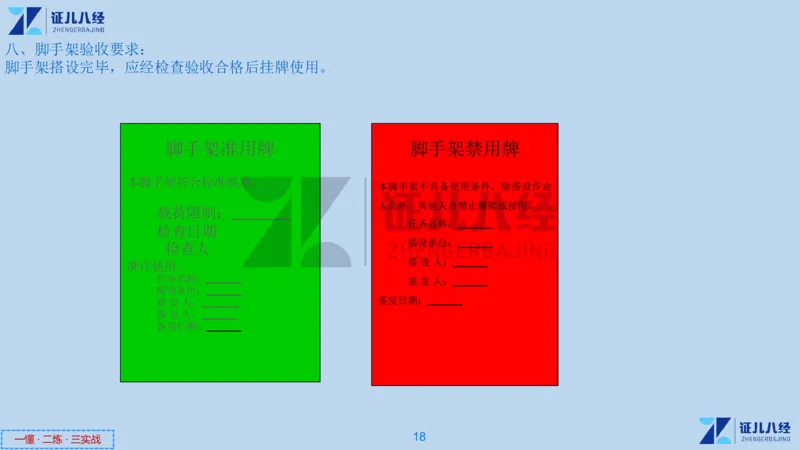

一懂 · 二炼 · 三实战八、脚手架验收要求：
脚手架搭设完毕，应经检查验收合格后挂牌使用。
脚手架准用牌 脚手架禁用牌
本脚手架符合标准要求，
本脚手架不具备使用条件，除搭设作业
人员外，其他人员禁止攀爬或使用。
载荷限制：
任务名称：
检查日期
检查人
搭设单位：
准许使用。 搭 设 人：
任务名称：
签 发 人：
搭设单位：
搭 设 人： 签发日期：
签 发 人：
签发日期：
18

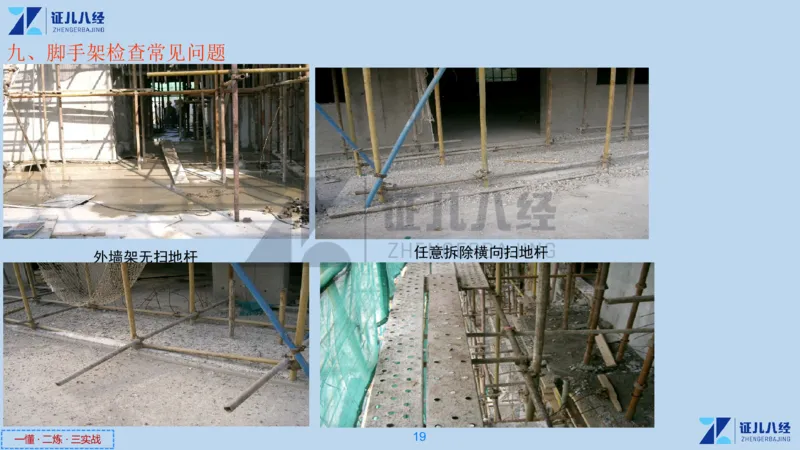

一懂 · 二炼 · 三实战九、脚手架检查常见问题
任意拆除横向扫地杆
外墙架无扫地杆
19

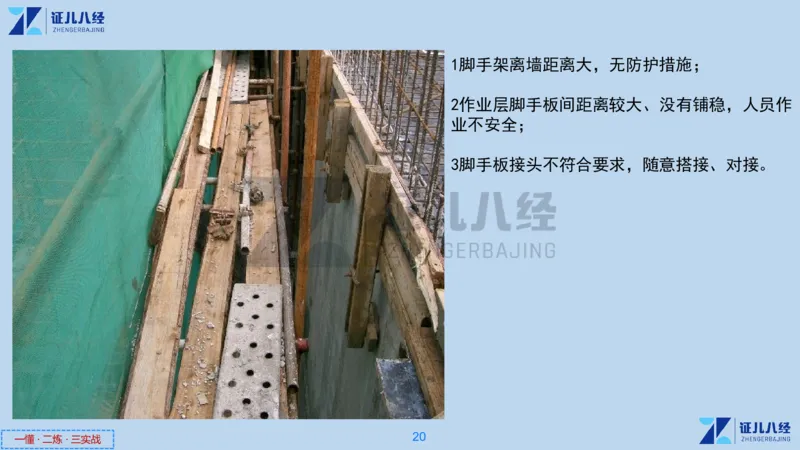

一懂 · 二炼 · 三实战1脚手架离墙距离大，无防护措施；
2作业层脚手板间距离较大、没有铺稳，人员作
业不安全；
3脚手板接头不符合要求，随意搭接、对接。
20

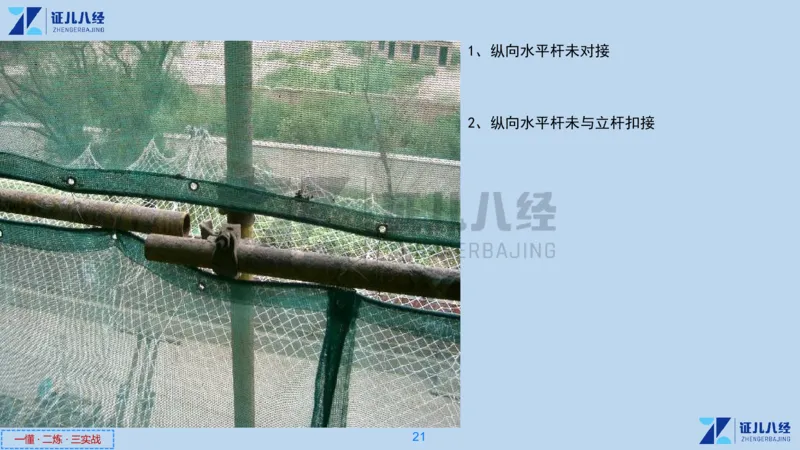

一懂 · 二炼 · 三实战1、纵向水平杆未对接
2、纵向水平杆未与立杆扣接
21

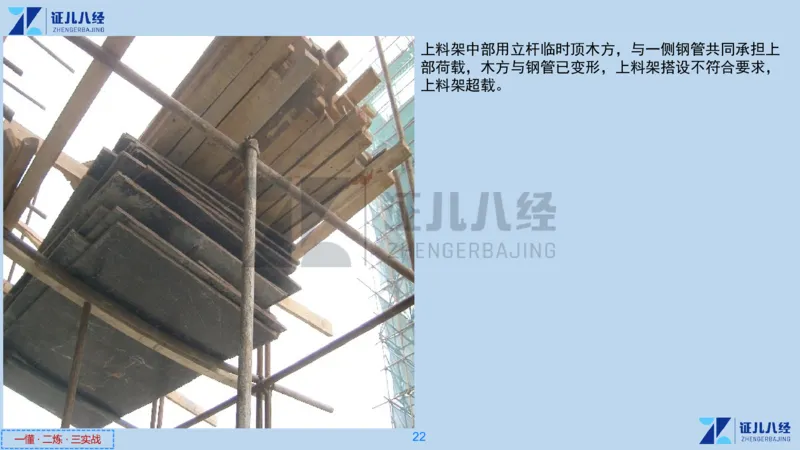

一懂 · 二炼 · 三实战上料架中部用立杆临时顶木方，与一侧钢管共同承担上
部荷载，木方与钢管已变形，上料架搭设不符合要求，
上料架超载。
22

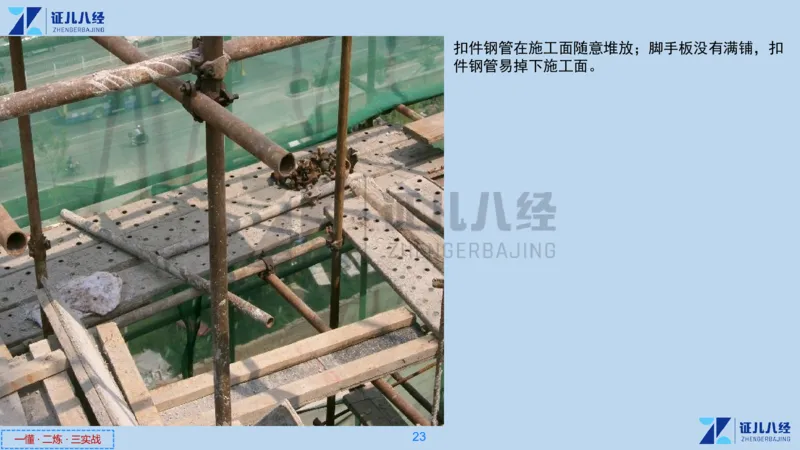

一懂 · 二炼 · 三实战扣件钢管在施工面随意堆放；脚手板没有满铺，扣
件钢管易掉下施工面。
23

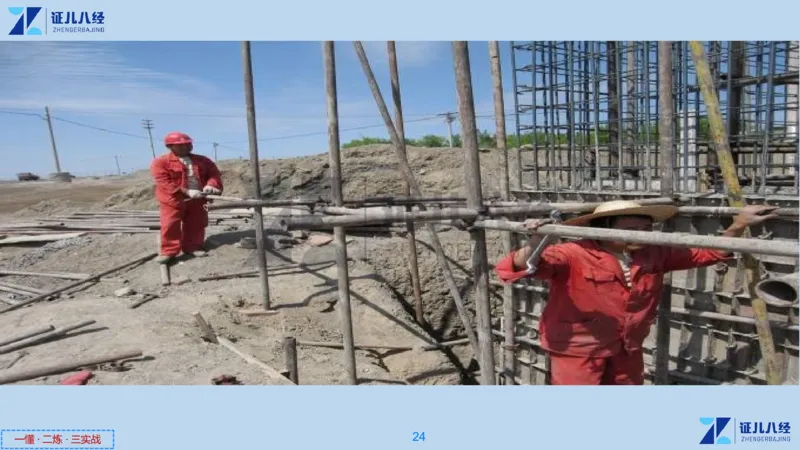

一懂 · 二炼 · 三实战24

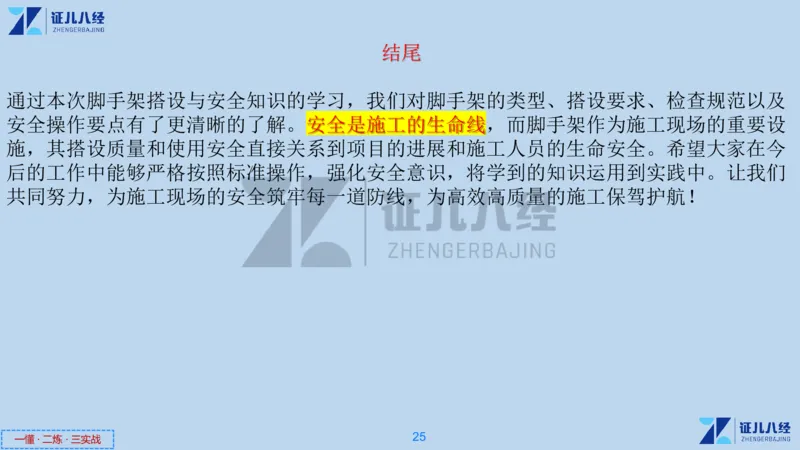

一懂 · 二炼 · 三实战结尾
通过本次脚手架搭设与安全知识的学习，我们对脚手架的类型、搭设要求、检查规范以及
安全操作要点有了更清晰的了解。安全是施工的生命线，而脚手架作为施工现场的重要设
施，其搭设质量和使用安全直接关系到项目的进展和施工人员的生命安全。希望大家在今
后的工作中能够严格按照标准操作，强化安全意识，将学到的知识运用到实践中。让我们
共同努力，为施工现场的安全筑牢每一道防线，为高效高质量的施工保驾护航！
