宝山区 2019~2020 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2019.12
考生注意：
1. 本试卷物理部分含五个大题。
2. 答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答
题一律无效。

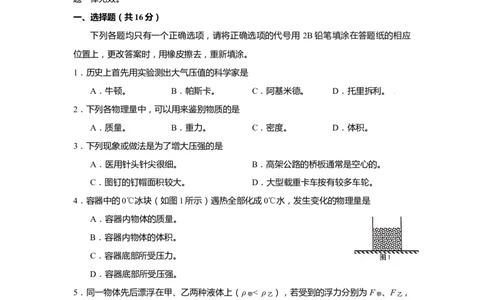

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．历史上首先用实验测出大气压值的科学家是
A．牛顿。 B．帕斯卡。 C．阿基米德。 D．托里拆利。
2．下列各物理量中，可以用来鉴别物质的是
A．质量。 B．重力。 C．密度。 D．体积。
3．下列现象或做法是为了增大压强的是
A．医用针头针尖很细。 B．高架公路的桥板通常是空心的。
C．图钉的钉帽面积较大。 D．大型载重卡车按有较多车轮。
4．容器中的0℃冰块（如图1所示）遇热全部化成0℃水，发生变化的物理量是
A．容器内物体的质量。
B．容器内物体的体积。
C．容器底部所受压力。
D．容器底部所受压强。
5．同一物体先后漂浮在甲、乙两种液体上（ρ < ρ ），若受到的浮力分别为F 、F ，
甲 乙 甲 乙
则
A．F 一定小于F 。 B．F 一定等于F 。
甲 乙 甲 乙
C．F 一定大于F 。 D．F 可能小于F 。
甲 乙 甲 乙
6．甲、乙是由同种材料制成且长度相等的两根导体，若将它们串联在同一通电的电路中，
则下列关于甲、乙的横截面积S及加在甲、乙两端电压U的大小判断正确的是
A．若S >S ，则U =U B．若S S ，则U >U D．若S U
甲 乙 甲 乙 甲 乙 甲 乙7．把同种材料制成的甲、乙两个正方体各自平放在水平地面上，甲、乙对地面的压强分别
为p 和p，若把甲叠放在乙上面，如图2所示，则乙对地面的压强为：
1 2
A．p+ p B．p 2+ p 2
1 2 1 2
C． D．

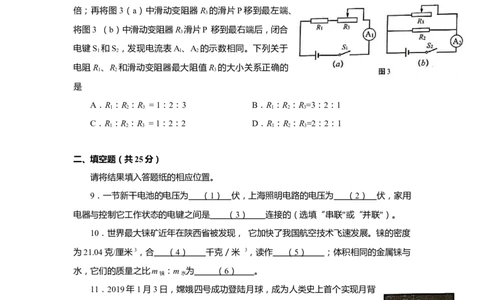

8．在图3所示的两电路中，电源电压相等且保持不变。闭合图3（a）中电键S ，将该图
1
中滑动变阻器R 的滑片P从最左端移到最右端，发现电流表A的最大示数是最小示数的3
3 l
倍；再将图3（a）中滑动变阻器R 的滑片P移到最左端、
3
将图3 （b）中滑动变阻器R 滑片P 移到最右端后，闭合
3
电键S 和S ，发现电流表A、A 的示数相同。下列关于
1 2 l 2
电阻R 、R 和滑动变阻器最大阻值R 的大小关系正确的
1 2 3
是
A．R：R：R = 1：2：3 B．R：R：R=3：2：1
1 2 3 1 2 3
C．R：R：R = 1：2：2 D．R：R：R=2：2：1
1 2 3 1 2 3
二、填空题（共25分）
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为 （ 1 ） 伏，上海照明电路的电压为 （ 2 ） 伏，家用
电器与控制它工作状态的电键之间是 （ 3 ） 连接的（选填“串联"或“并联"）。
10．世界最大铼矿近年在陕西省被发现， 它加快了我国航空技术飞速发展。铼的密度
为21.04克/厘米3，合 （ 4 ） 千克／米 3，读作 （ 5 ） ；体积相同的金属铼与
水，它们的质量之比m ：m 为 （ 6 ） 。
铼 水
11．2019年1月3日，嫦娥四号成功登陆月球，成为人类史上首个实现月背
软着陆的探测器。着陆器的支架选用密度值较小的钛合金材料，可以
（ 7 ） 它着陆时对月球表面的压力；同时在它每个支脚底部都安装了一个较
大的底盘（如图4所示），可以 （ 8 ） 受力面积；从而 （ 9 ） 它
对月球表面的压强，防止着陆器深陷松软的月球表面。（均选填 “增大"或“减小"）
12．滑动变阻器是通过改变连入电路的电阻线的 （ 10 ） 来改变电阻。某一滑
动变阻器标有“50Ω 1.5A"的字样，其中“50Ω"表示 （ 11 ） ，"1.5A”表示 （ 12 ）
。13．某导体两端的电压为2伏时，5秒内通过该导体横截面的电荷量为1库，通过该导
体的电流为 （ 13 ） 安；当它两端的电压升至4伏时，通过的电流为 （ 14 ）
安；它的电阻为 （ 15 ） 欧。
14．阅读下列短文，回答问题。
过闸方式
三峡船闸为五级船闸。大型船舶利用船闸上行通过三峡大坝时，先将五闸室水位降到
与下游水位一致，打开下闸门，船舶进入闸室；关闭下闸门，输水系统充水抬高闸室水位
船舶随闸室水位上升而上升，当水位与四闸室水位齐平时，打开五闸首人字闸门，船舶就
好像爬过一级阶梯，轻松驶入上一级闸室。如此上升，直至驶出一闸室，进入高峡平湖。
如船舶是从上游往下游走，过程正好相反。
（1）船闸是根据什么原理使船舶平稳通过三峡大坝？ （ 16 ） ；
（2）船舶随闸室水位均速上升而上升时，所受浮力是否变化？ （ 17 ） ；
（3）同一船舶在下游等待进入五闸室时与它进入高峡平湖时相比，船底所受水的压强
是否等大？为什么？ （ 18 ） 。

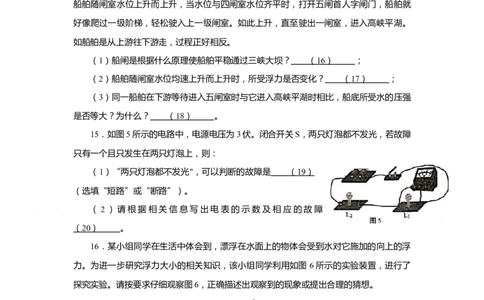

15．如图5所示的电路中，电源电压为3伏。闭合开关S，两只灯泡都不发光，若故障
只有一个且只发生在两只灯泡上，则：
（1）“两只灯泡都不发光"，可以判断的故障是 （ 19 ）
（选填“短路”或“断路”）。
（2）请根据相关信息写出电表的示数及相应的故障
（ 20 ） 。
16．某小组同学在生活中体会到，漂浮在水面上的物体会受到水对它施加的向上的浮
力。为进一步研究浮力大小的相关知识，该小组同学利用如图 6所示的实验装置，进行了
探究实验。请按要求仔细观察图6，正确描述出观察到的现象或提出合理的猜想。
（ 1）他
们先用 手 将
皮球逐 渐 压
入盛有 水 的
容器中（如图6（a）（b）所示），发现：容器中的水位也随之逐渐 （ 21 ） ，同
时皮球对手向上的压力也逐渐增大。据此提出猜想：物体所受浮力大小与容器中的水位高低有关，水位越高，物体所受浮力越大。
（2）他们接着用手将皮球逐渐压入盛满水的容器中（如图6 （c）、（d）、（e）所
示），发现：容器中的水位 （ 22 ） ，水却从容器中逐渐溢出，同时皮球对手向上
的压力也逐渐增大。据此又提出新的猜想：物体所受浮力大小与容器中溢出的水多少有关
溢出的水越多，物体所受浮力越大。
（3）为了寻找出更为合理的猜想，他们最后用手将皮球逐渐压入盛有水的容器中（如
图（f）、（g）所示），发现：容器中水面会随着小球逐渐压入而先上升直后溢出，同时
皮球对手向上的压力也逐渐增大。综合上述三次实验现象，最后提出猜想：物体所受浮力
大小可能与 （ 23 ） 存在等量关系。
三、作图题（共6分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。

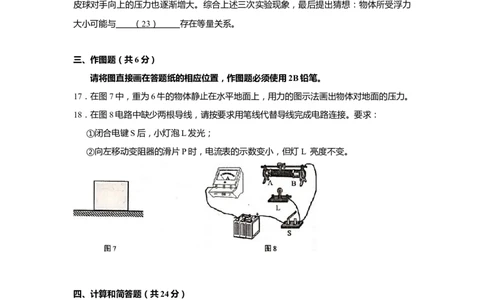

17．在图7中，重为6牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力。
18．在图8电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：
①闭合电键S后，小灯泡L发光；
②向左移动变阻器的滑片P时，电流表的示数变小，但灯L 亮度不变。
四、计算和简答题（共24分）
请将计算过程答案写入答题纸的相应位置。
19．铝块排开水的体积为5 × 10–4米3，求：铝块受到浮力的大小F 。
浮20．在图9所示的电路中，电源电压恒定不变，电阻R 为20欧。开关S 断开时，电流表
1
A的示数为0.3安；闭合开关S时，电流表A的示数变为0.5安。求：
（1）电源电压U；
（2）电阻R 的阻值。
2
21．在图10所示的电路中，电源电压保持不变， 电阻R 为30欧，电阻R 为10欧。闭合
1 2
开关S时，图中电流表示数如图11所示。求：
（1）电源电压U；
0
（2）电阻R 两端的电压U；
1 l
（3）若用电阻R 替换R 、R 中的一个，替换后使电路中AB两点间的电压与BC两点
0 1 2
间的电压之比U ’：U '为1：2，写出R 替换的是图10中哪个电阻，并求出R 阻值。
AB BC 0 0
22．如图12所示，轻质薄壁圆柱形容器置于水平地面，容器中盛有体积为3 × 10–3米3 的水
（1）求水的质量m 。
水
（2）求0.1米深处水的压强p 。
水
（3）现有质量为3千克的柱状物体，其底面积是容器的三分之二。若通过两种方法增
大地面受到的压强，并测出压强的变化量，如下表所示。
方法 地面受到压强的变化量△p（帕）
将物体垫在容器下方 2940
将物体放入容器中 1225
请根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求
出溢出水的重力△G ；若无水溢出请说明理由。
水五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．图 13所示器材名称是 （ 1 ） ， 图中A端是它的 （ 2 ）
极。图 14所示的实验器材名称是 （ 3 ） ，当使用图中所示的两个接线柱时，
它所能测量的最大值是 （ 4 ） 。
24．在 “验证阿基米德原理" 实验中，浮力大小用 （ 5 ） 测量的，选用多
种不同液体进行实验，是为了 （ 6 ） ；在“测定物质的密度"实验中，实验
原理是 （ 7 ） ，被测物体的质量是用 （ 8 ） 测取的。
25．小李同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保
持不变。
①小李正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路
中。闭合电键后，两电表的示数如图15所示。接着移动变
阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则
小李在连接电路时存在的问题是 （ 9 ） 。
②经过思考，小李同学重新实验，并正确连接电路，操作步骤正确，闭合电键后，发
现两电表指针所指的刻度与图15所示一致。
在小李同学前两次的实验中， （ 10 ） 表的示数一定没有发生变化。
③本实验所用的电源电压为 （ 11 ） 伏，滑动变阻器的最大阻值为（ 12 ） 欧。
④继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安；再次移动变
阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.56安。
由此可以计算得到，待测电阻R 的平均值为 （ 13 ） 欧。（计算结果
x
保留一位小数）
26．为探究导体并联时的电阻规律，某同学将阻值不等的R 、R 、R 、R 、
1 2 3 4
R 按照不同方式先后接入图16电路中MN两点之间（电源电压恒定不变），
5
每次实验闭合开关时，正确读取记录的电流表示数如下表所示。
实验序号 1 2 3 4 5 6 7 8
MN之间接入的元件 R R R R R RR 并联 RR 并联 RR 并联
1 2 3 4 5 2 3 2 5 3 5
电流表示数（安） 0.5 0.4 0.3 0.2 0.1 0.7 0.5 0.4
（1）在电源电压恒定不变时，通过电路中的总电流越小，电路中的总电阻
（ 14 ） 。
（2）分析比较实验序号 （ 15 ） 的实验条件和现象，可以表明两个电阻并
联可以用另一个电阻等效替代。
（3）分析比较实验序号7与8等的实验条件和现象，可以进一步发现：并联电路中，
（ 16 ） 。
（4）综合分析表中数据，可推理得出R、R、R 间的等量关系为 （ 17 ）
1 2 3
