浦东新区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

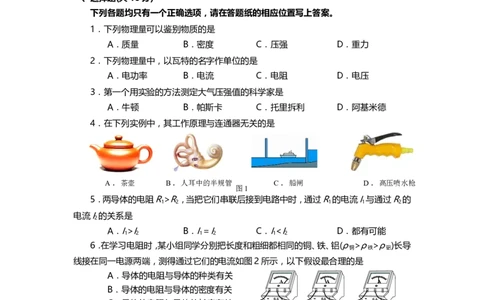

一、选择题(共16分)
下列各题均只有一个正确选项，请在答题纸的相应位置写上答案。
1．下列物理量可以鉴别物质的是
A．质量 B．密度 C．压强 D．重力
2．下列物理量中，以瓦特的名字作单位的是
A．电功率 B．电流 C．电阻 D．电压
3．第一个用实验的方法测定大气压强值的科学家是
A．牛顿 B．帕斯卡 C．托里拆利 D．阿基米德
4．在下列实例中，其工作原理与连通器无关的是
A．茶壶 B．人耳中的半规管 C．船闸 D．高压喷水枪
图1
5．两导体的电阻R>R，当把它们串联后接到电路中时，通过R的电流I与通过R的
1 2 1 1 2
电流I的关系是
2
A．I>I B．I＝I C．I<I D．都有可能
1 2 1 2 1 2
6．在学习电阻时，某小组同学分别把长度和粗细都相同的铜、铁、铝(ρ >ρ >ρ )长导
铜 铁 铝
线接在同一电源两端，测得通过它们的电流如图2所示，以下假设最合理的是
A．导体的电阻与导体的种类有关
A A A
B．导体的电阻与导体的密度有关
0.6 3 0.6 3 0.6 3
C．导体的电阻与导体的长度有关
铜导线 铁导线 铝导线
D．导体的电阻与导体的温度有关 图2
7．图3所示的电路中，电源电压保持不变。闭合电键S后，当滑
V
动变阻器的滑片向右移动时，以下判断中正确的是 R
1
A
A．V表示数与A 1 表示数的比值变小 1 S
A
B．V表示数与A 表示数的比值变小
2
R
C．A表示数与A 表示数的差值变小 2
1 A
2
D．A表示数与A 2 表示数的差值变小 图3
8．甲、乙两个底面积不同的轻质圆柱形容器放在水平地面上，分别盛有质量相等的水，如图4所示。现有铁、铝两个金属实心小球(m >m 、V <V )，从中选一个浸没在某容器
铁 铝 铁 铝
的水中(水不溢出)，能使容器对地面压强最大的方法是 甲 乙
A．将铁球放入甲中 B．将铁球放入乙中
C．将铝球放入甲中 D．将铝球放入乙中
图4
二、填空题(共26分)
请将结果填入答题纸的相应位置。

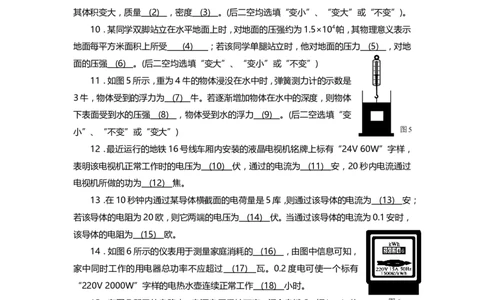

9．物理学中把某种物质 (1) 的质量叫做这种物质的密度。0.5千克水全部凝固成冰时，
其体积变大，质量 (2) ，密度 (3) 。(后二空均选填“变小”、“变大”或“不变”)。
10．某同学双脚站立在水平地面上时，对地面的压强约为1.5×104帕，其物理意义表示
地面每平方米面积上所受 (4) ；若该同学单腿站立时，他对地面的压力 (5) ，对地
面的压强 (6) 。(后二空均选填“变大”、“变小”或“不变”)
11．如图5所示，重为4牛的物体浸没在水中时，弹簧测力计的示数是
3牛，物体受到的浮力为 (7) 牛。若逐渐增加物体在水中的深度，则物体
下表面受到水的压强 (8) ，物体受到水的浮力 (9) 。(后二空选填“变
小”、“不变”或“变大”)
图5
12．最近运行的地铁16号线车厢内安装的液晶电视机铭牌上标有“24V 60W”字样，
表明该电视机正常工作时的电压为 (10) 伏，通过的电流为 (11) 安，20秒内电流通过
电视机所做的功为 (12) 焦。
13．在10秒钟内通过某导体横截面的电荷量是5库，则通过该导体的电流为 (13) 安；
若该导体的电阻为20欧，则它两端的电压为 (14) 伏。当通过该导体的电流为0.1安时，
该导体的电阻为 (15) 欧。
14．如图6所示的仪表用于测量家庭消耗的 (16) ，由图中信息可知，
家中同时工作的用电器总功率不应超过 (17) 瓦。0.2度电可使一个标有
“220V 2000W”字样的电热水壶连续正常工作 (18) 小时。
15．在图7所示的电路中，电源电压保持不变。闭合电键S，灯L 、L 均 图6
1 2
A
发光。过了一会儿，突然发现电流表A的示数归零、电压表V的示数变大。若电路只有一处
L
1
S
故障，且故障只发生在灯L 或L 处，则：
1 2
L
①此时灯L 、L 的发光情况分别是 (1 9 ) ； 2
1 2
V
②该电路发生故障的情况是 ( 20 ) 。
图7
16．为了探究浮在液面上的物体排开液体的质量与哪些因素有关，某小组同学选用甲、
乙两物体(m <m )做了如图8所示的一组实验。他们先在溢水杯中加满水，将一个空烧杯
甲 乙放在电子台秤上并调零[如图(a)所示]；接着将甲、乙分别放入水中测出它们排开水的质量，
实验过程及现象如图(b) 、(c)所示。然后，他们用酒精重复上述实验，实验过程及现象分别如
图 (d)、(e)所示。
甲 乙 甲 乙
电子台秤（克） 电子台秤（克） 电子台秤（克） 电子台秤（克） 电子台秤（克）
水 水 酒精 酒精
(a) (b) (c) (d) (e)
图8

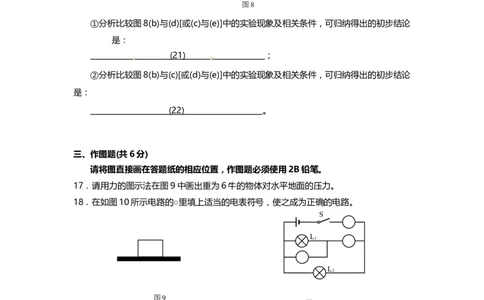

①分析比较图8(b)与(d)[或(c)与(e)]中的实验现象及相关条件，可归纳得出的初步结论
是：
( 21 ) ；
②分析比较图8(b)与(c)[或(d)与(e)]中的实验现象及相关条件，可归纳得出的初步结论
是：
( 22 ) 。
三、作图题(共6分)
[来源:Zxxk.Com]
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．请用力的图示法在图9中画出重为6牛的物体对水平地面的压力。
18．在如图10所示电路的○里填上适当的电表符号，使之成为正确的电路。
S
L
1
L
2
图9
图10
四、计算题(共24分)
请将计算过程和答案写入答题纸的相应位置。
19．一合金块浸在水中时排开水的体积为2×10-4米3，求合金块受到的浮力F 。
浮
R
1
20．如图11所示电路中，电源电压为6伏且不变，当闭合电键S后，
R
2
通过R的电流为0.2安，干路中的电流为0.6安，求：
1
①通过R的电流I； S
2 2
图11②电路的总电阻R。
21．如图12所示电路中，电源电压为8伏且不变，滑动变阻器 R R
1 2
R上标有“50Ω 1.5A”字样，两电表为学校实验室常用电表。闭合
2 A V
电键S，移动滑片到某位置时，电压表、电流表的示数分别为6伏和 S
0.2安。求： (a)
①滑动变阻器R接入电路的阻值；
2
②此时电流通过R消耗的电功率P；
1 1
V
③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表
(b)
都能达到满刻度。
第一，请写出两电表所选的量程，并分别简述理由；
图12
第二，在图12(b)中标出电压表示数最小时指针的位置。

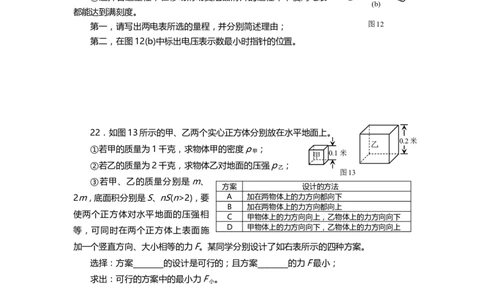

22．如图13所示的甲、乙两个实心正方体分别放在水平地面上。
0.2米
乙
①若甲的质量为1千克，求物体甲的密度ρ ；
甲 甲 0.1米
②若乙的质量为2千克，求物体乙对地面的压强p ；
乙
图13
③若甲、乙的质量分别是m、
方案 设计的方法
[来源:学。科。网]
2m，底面积分别是S、nS(n>2)，要 A 加在两物体上的力方向都向下
B 加在两物体上的力方向都向上
使两个正方体对水平地面的压强相
C 甲物体上的力方向向上，乙物体上的力方向向下
D 甲物体上的力方向向下，乙物体上的力方向向上
等，可同时在两个正方体上表面施
加一个竖直方向、大小相等的力F。某同学分别设计了如右表所示的四种方案。
选择：方案________的设计是可行的；且方案________的力F最小；
求出：可行的方案中的最小力F 。
小
五、实验题(共18分)
请根据要求在答题纸的相应位置作答。
23．实验室中测量质量的仪器叫 (1) ，将它放在水平桌面上，游码移到零刻度后，发现
指针如图14(a)所示，这时应把平衡螺母向 ( 2 ) (选填“左”或“右”)调节使指针对准分度盘的中央；把某矿石放入它的左盘，使它重新平衡时，右盘中砝码和游码的位置如图(b)所示，
则矿石的质量为 ( 3 ) 克，如需测出该矿石的密度，还需测量该矿石的 ( 4 ) 。
水 水
50g 20g h h
0 1 2 3 4 5g
(a) (b) (c)
(a) (b)
图14 图15
24．使用图15所示的U形管压强计时，先要使U形管两管中液面的 ( 5 ) 为零，图
(b)、(c)为实验中的一个情景，此时探究的是液体内部压强与液体的 ( 6 ) 的关系。若利用图
(a)、(b)来探究液体内部压强与深度的关系，则应在图(a)容器中倒入 ( 7 ) (选填“水”、“酒
精”或“盐水”)，并将橡皮膜置于液体中的深度与图(b)中的h ( 8 ) (选填“相等”或“不
相等”)。
25．某同学在“测定小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样，所用电源
电压保持不变，滑动变阻器上标有“20Ω 2A”字样。他正确连接电路，实验步骤正确，闭合
电键后，电压表示数为2伏，电流表示数如图16(a)所示。移动滑动变阻器的滑片，当小灯正
常发光时，电流表的指针偏离图(a)所示位置2小格。
①图(b)是该同学实验电路图，请你在图中补上所缺部分，并
A
0.6 3
标出它的正负接线柱； ( 9 ) (用2B铅笔在答题纸的相应位置作
(a)
图)闭合电键前，应将滑片 P 移到最 ( 10 ) (选填“左”或
P
“右”)端。
A
②电源电压为 ( 11 ) 伏；当观察到 ( 12 ) 时，小灯正常发 S
(b)
图16光；小灯的额定功率为 ( 13 ) 瓦。
26．某小组同学用如图17所示电路研究通过导体的电流与它两端电压的关系，并将实
验数据填写在表一中。
表一
导体 实验序号 电压/V 电流/A
导体
1 2.0 0.10
[来源:学科网ZXXK]
2 4.0 0.20
甲
3 6.0 0.30
V
A
4 8.0 0.40
S
5 2.0 0.20
6 4.0 0.40
乙
7 6.0 0.60
图17
8 8.0 0.16
①分析比较实验序号1、2、3、4(或5、6、7)的数据，可以得出的初步结论是： ( 14 ) ；
②分析比较实验序号1与5(或2与6或3与7)的数据，可得出的初步结论是： ( 15 ) ；
③实验序号8的数据不符合上述实验结论，接下来他应该 (16) (选填字母)；
A．把表中电流数据改为0.80
B．尊重事实，不作处理
C．推翻前面结论，寻找新的规律
D．查找错误原因，重新进行实验
④他们在分析②的基础上继续进行研究，探寻通过导体的电流与导体长度的关系。请你
根据实验要求在表二中填写相应的栏目 ( 17 ) ，并从表三所提供的实验器材中选择符合要
求的导体，把所选的导体编号填写在表二中 ( 18 ) 。浦东新区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
答案要点及评分说明
题号 答案要点及评分说明
1.B。 2.A。 3.C。 4.D。 5.B。
一、16分
6.A。 7.C。 8.B。
9. (1)单位体积； (2)不变； (3)变小。
10. (4)压力为1.5×104牛； (5)不变； (6)变大。
11. (7)1； (8)变大； (9)不变。
12. (10)24； (11)2.5； (12)1200。
13. (13)0.5； (14)10； (15)20。
二、26分 14. (16)电能； (17)3300； (18)0.1。
15. (19)L 、L 均不发光；(20)L 断路。
1 2 1
16. (21)浮在不同液面上的同一物体，物体排开液体的质量相同；
(22)浮在同种液面上的不同物体，物体的质量越大，物体排开液体
的质量也越大。
说明：11-14题每空1分，15-16题每空2分。
17. 大小1分；方向1分；作用点1分。多画重力扣1分。
三、6分
18.三个电表符号都正确3分。
19、本题共4分。
F =ρ V g=1.0×103千克/米3×2×104米3×9.8牛/千克=1.96
浮 液 排
牛
公式2分、代入1分、结果1分，如多写V =V 扣1分
排 物
20、本题共4分。
①I = I - I = 0.6安-0.2安=0.4安 1分
2 1
② 3分
21、本题共7分。
四、24分
① 2分
②U= U – U=8伏-6伏=2伏
1 2
P= U I=2伏×0.2安=0.4瓦 2分
1 1
③∵滑动变阻器允许通过的最大电流为1.5安<3安，∴电流表选
0~0.6安量程 1分
∵电源电压为8伏<15伏，∴电压表选0~3伏量程 1分
U =2伏 1分
滑小
22、本题共9分。
①V =1×10-3米3
甲2分
②F =G =m g=2千克×9.8牛/千克=19.6牛 1分
乙 乙 乙
S =4×10-2米3
乙
2分
③B、C；C 2分
1分
1分
说明：计算题不重复扣分。
23、共4分。(1)天平； (2)右； (3)73.2； (4)体积。
24、共4分。
(5)高度差； (6)体积(或质量、或重力)
(7)水； (8)不相等。
25、共5分。 (9)
+ -
V
P
(10)左； (11)6；
(12)电压表示数为2.5伏；
A
(13)0.6。 S
五、18分
26、共5分。
(14)同一导体，通过它的电流与它两端的电压成正比；
(15)在电压相等的情况下，通过不同导体的电流不等；
(16)D；
实验 导体
电压/V 电流/A
(17)(18) 序号 编号
1 1 / /
2 2 / /
3 4 / /
4 / /
表三
导体 长度 横截面积
表二 导体材料
编号 (米) (毫米2)
实验 导体
序号 编号 1 镍铬合金 1.5 0.1
1 / / 2 镍铬合金 1 0.1
2 / / 3 镍铬合金 1 0.2
3 / / 4 镍铬合金 0.5 0.1
4 / / 5 锰铜 2 0.1
6 碳钢 1.5 0.1
7 碳钢 1 0.2
8 铁丝 3 0.1
