浦东新区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。

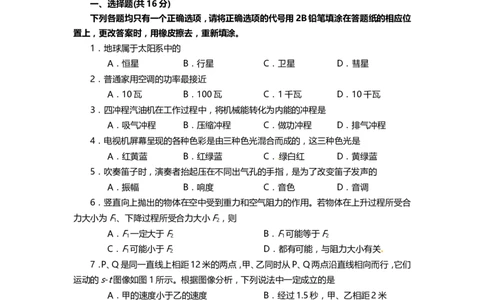

一、选择题(共16分)
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．地球属于太阳系中的
A．恒星 B．行星 C．卫星 D．彗星
2．普通家用空调的功率最接近
A．10瓦 B．100瓦 C．1千瓦 D．10千瓦
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．电视机屏幕呈现的各种色彩是由三种色光混合而成的，这三种色光是
A．红黄蓝 B．红绿蓝 C．绿白红 D．黄绿蓝
5．吹奏笛子时，演奏者抬起压在不同出气孔的手指，是为了改变笛子发声的
A．振幅 B．响度 C．音色 D．音调
6．竖直向上抛出的物体在空中受到重力和空气阻力的作用。若物体在上升过程所受合
力大小为F、下降过程所受合力大小F，则
1 2
A．F一定大于F B．F可能等于F
1 2 1 2
C．F可能小于F D．都有可能，与阻力大小有关
1 2
7．P、Q是同一直线上相距12米的两点，甲、乙同时从P、Q两点沿直线相向而行，它们
运动的s-t图像如图1所示。根据图像分析，下列说法中一定成立的是
A．甲的速度小于乙的速度 B．经过1.5秒，甲、乙相距2米
C．经过3秒，甲、乙相距4米 D．经过3秒，甲比乙多运动4米
s/ s/ R
1
8.0 米 8.0 米
6.0 6.0 S
4.0 4.0
2.0 t/ 2.0 t/ R 2
0 1 2 3 4 秒 0 1 2 3 4 秒 图2
5 6
图1
5 68．在图2所示的电路中，电源电压保持不变。R或R中的一个发生断路，闭合电键S，以
1 2
下方法能检测出具体故障的是
A．用完好的小灯替换R B．用电压表并联在R两端
1 2
C．用电流表串联在干路中 D．用电流表串联在R支路中
1
二、填空题(共23分)
请将结果填入答题纸的相应位置。

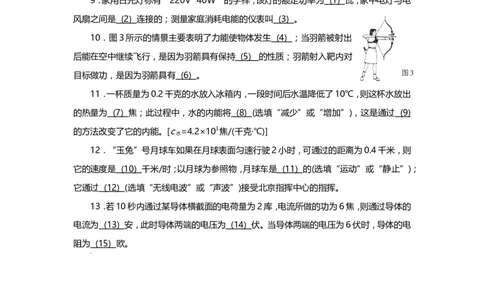

9．家用日光灯标有“220V 40W”的字样，该灯的额定功率为 (1) 瓦；家中电灯与电
风扇之间是 (2) 连接的；测量家庭消耗电能的仪表叫 (3) 。
10．图3所示的情景主要表明了力能使物体发生 (4) ；当羽箭被射出
后能在空中继续飞行，是因为羽箭具有保持 (5) 的性质；羽箭射入靶内对
目标做功，是因为羽箭具有 (6) 。
图3
11．一杯质量为0.2千克的水放入冰箱内，一段时间后水温降低了10℃，则这杯水放出
的热量为 (7) 焦；此过程中，水的内能将 (8) (选填“减少”或“增加”)，这是通过 ( 9 )
的方法改变了它的内能。[c =4.2×103焦/(千克·℃)]
水
12．“玉兔”号月球车如果在月球表面匀速行驶2小时，可通过的距离为0.4千米，则
它的速度是 (10) 千米/时；以月球为参照物，月球车是 (11) 的(选填“运动”或“静止”)；
它通过 (12) (选填“无线电波”或“声波”)接受北京指挥中心的指挥。
13．若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的
电流为 (13) 安，此时导体两端的电压为 (14) 伏。当导体两端的电压为6伏时，导体的电
阻为 (15) 欧。
14．如图4所示，两个底面积不同(S<S)的圆柱形容器内分别盛
A B
有A、B两种液体，它们对容器底部的压强相等，则两容器中液体的质
A
量关系为m A ( 1 6) m B 。若分别从两个容器内抽出相同质量的液体后， B
剩余液体对容器底部的压强关系为p ( 1 7) p。(均选填“大于”、
A B
图4
“等于”或“小于”)
15．有一种磁性非金属材料叫铁氧体，某同学研究铁氧体的磁性与温度的关系。他在恒
温箱顶部固定一个铁氧体，然后在铁氧体下方放一磁铁，实验现象如图5(a)所示，然后改变恒温箱的温度，观察到的现象如图5(b)、(c)所示。
铁氧体 锅底
铁氧体
磁铁 加热元件 弹簧 永磁体
20℃ 100℃ 105℃ 220V 按键开关
~
绝缘体
金属触点 弹簧片
(a) (b) (c) 图6
图5
①根据图(a)、(b)和(c)及相关条件可以归纳得出结论： ( 1 8) 。
②自动电饭锅就应用到了以上结论，图6为电饭锅的原理图，安装在发热盘(锅底)中央
的温控器内部装有铁氧体、永磁体、弹簧等元件。煮米饭时，两个金属触点 ( 1 9) (选填“接
触”或“断开”)，加热元件工作；当锅底的温度升高到某温度时，永磁体与铁氧体 (20) (选
填“分开”或“吸引”)，加热元件停止工作。

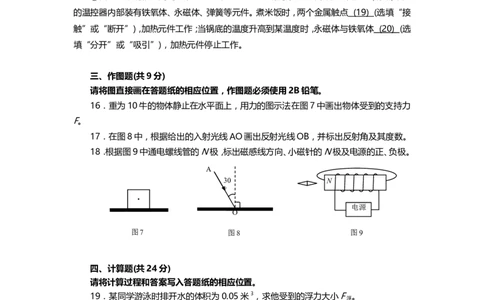

三、作图题(共9分)
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．重为10牛的物体静止在水平面上，用力的图示法在图7中画出物体受到的支持力
F。
17．在图8中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
18．根据图9中通电螺线管的N极，标出磁感线方向、小磁针的N极及电源的正、负极。
A
30 N
电源
O 图9
图7 图8 图9
四、计算题(共24分)
请将计算过程和答案写入答题纸的相应位置。
19．某同学游泳时排开水的体积为0.05米3，求他受到的浮力大小F 。
浮
20．木块在大小为5牛的水平拉力作用下，10秒内在水平面上沿拉力方向前进2米，求
这段时间内①拉力做的功W；②拉力的功率P。21．某实心均匀圆柱体放置在水平地面上，其质量为20千克、体积为8×10-3米3、底面
积为4×10-2米2。
圆柱体 底面积 质量
①求圆柱体的密度ρ；
A S 5m
②求圆柱体对水平地面的压强p；
B 5S m
③水平面上还有A、B两个圆柱体(相关数据如表所示)，请
将其中_____(选填“A”或“B”)圆柱体竖直叠放在另一个圆柱体的上部中央，使上圆柱体
对下圆柱体的压强最大。求出此最大压强p 。
最大
[来源:学_科_网]
P

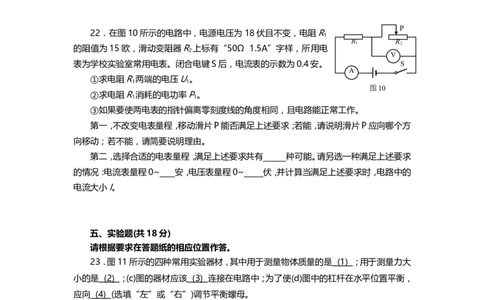

22．在图10所示的电路中，电源电压为18伏且不变，电阻R
1
R R
1 2
的阻值为15欧，滑动变阻器R上标有“50Ω 1.5A”字样，所用电
2
V
表为学校实验室常用电表。闭合电键S后，电流表的示数为0.4安。 S
A
①求电阻R两端的电压U。
1 1
图10
②求电阻R消耗的电功率P。
1 1
③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。
第一，不改变电表量程，移动滑片P能否满足上述要求；若能，请说明滑片P应向哪个方
向移动；若不能，请简要说明理由。
第二，选择合适的电表量程，满足上述要求共有______种可能。请另选一种满足上述要求
的情况：电流表量程0~____安，电压表量程0~_____伏，并计算当满足上述要求时，电路中的
电流大小I。
五、实验题(共18分)
请根据要求在答题纸的相应位置作答。
23．图11所示的四种常用实验器材，其中用于测量物体质量的是 (1) ；用于测量力大
小的是 (2) ；(c)图的器材应该 (3) 连接在电路中；为了使(d)图中的杠杆在水平位置平衡，
应向 (4) (选填“左”或“右”)调节平衡螺母。
0 0
1 1
A
2 2
3 3
4 4 0.6 3
5 5
(a) (b) (c) (d)
图1124．在探究“平面镜成像特点”的实验中，选用玻璃板代替平面镜的主要目的是便于
(5) ；为了使像看起来更清晰，最好在 (6) (选填“较亮”或“较暗”)的环境中进行实验。
在“验证凸透镜成像规律”的实验中，凸透镜的焦距可能为6厘米、12厘米或18厘米，当
处于如图12所示位置时，在光屏上得到了清晰的烛焰像，可判断：这个像是 (7) (选填“放
大”或“缩小”) 的；他所选用的凸透镜焦距为 (8) 厘米。
P
a b c
A V
0 10 20 30 40 50 60 70 80 90 cm S 3 15
图12 (a) (b)
图13
25．某同学做“测定小灯泡的电功率”实验，电源电压保持不变，标有
“0.2A”、“0.3A”字样的小灯各一个。他选取其中一个小灯及相关器材连接好电路，并把
滑动变阻器的滑片移至某一端点。闭合电键后，观察到电压表、电流表的示数分别为3伏和
0.3安，然后调节滑动变阻器的滑片位置，使小灯正常发光，电压表的示数如图13(b)所示。
根据题中信息 (9) 可判断实验中选用的小灯标有 (10) 字样，在实验时电压表连接在
图13(a)中的 (1 1 ) (选填“ab”、“bc”或“ac”)两点，所用的电源电压为 (1 2 ) 伏，小灯
的额定功率为 (1 3 ) 瓦。
26．小伟和小李研究物体浸入液体的过程中容器底部所受压强增加量Δp与哪些因素有
关。所用相同的柱形容器底部都装有压强传感器，他们在容器中分别倒入一定量的水和酒精
(ρ >ρ )，然后将高H为0.1米的实心柱体缓慢放入液体中，逐步改变其下表面距液面的距
水 酒
离h，如图14所示，并将测量数据记录在表一和表二中。
表一 柱体浸入水中 表二 柱体浸入酒精中
实验 h Δp 实验 h Δp
序号 (米) (帕) 序号 (米) (帕)
1 0.02 100 6 0.02 80
H
2 0.04 200 7 0.04 160 h
3 0.06 300 8 0.06 240
4 0.08 400 9 0.08 320
5 0.10 500 [来源:学科网] 10 0.10 400
(1)分析比较表一或表二中液体对柱形容器底部压强增加量Δp与圆柱体浸入液体深度
图14
h的倍数关系及相关条件，可得出的初步结论是：当圆柱体浸入同种液体的过程中，
(1 4 ) 。(2)分析比较实验序号 (1 5 ) 中液体对柱形容器底部压强增加量Δp与圆柱体
浸入液体深度h及相关条件，可得出的初步结论是：当圆柱体浸入液体的过程中，浸入液体
的深度h相同时，液体的密度越大，液体对柱形容器底部压强增加量Δp也越大。
(3)小李猜想：物体浸入同种液体中时，h的增 表三 锥体浸入水中
实验 h Δp
[来源:学+科+网]
加量相同，Δp的增加量也相同。小伟猜想：物体浸 序号 (米) (帕)
H 11 0.02 81.3
h
入同种液体中时，h的增加量相同，Δp的增加量与
12 0.04 130.7
13 0.06 156.0
物体的形状有关。于是他们用等高的实心圆锥体在
14 0.08 165.3
15 0.10 166.7
水中重复上述实验进行验证，如图15所示，测得的
图15
数据记录在表三中。
分析表三中的数据， (16) 的猜想正确，由表三中的数据及相关条件可得出初步结论
是：实心锥体浸入柱形容器的水中时， (17) 。
如果用实心球重复上述实验，根据上述结论，可推理得出：实心球体浸入柱形容器的水
中时， (18) 。浦东新区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
答案要点及评分说明
题号 答案要点及评分说明
1.B。 2.C。 3.B。 4.B。
一、16分
5.D。 6.A。 7.C。 8.D。
9. (1)40； (2)并联； (3)电能表。
10. (4)形变； (5)原有运动状态； (6)机械能(动能、能量)。
11. (7)8.4×103； (8)减少； (9)热传递。
12. (10)0.2； (11)运动； (12)无线电波。
13. (13)0.2； (14)3； (15)15。
二、23分 14. (16)小于； (17)小于。
15. (18)铁氧体升高到一定温度，磁性将消失；
(19)接触； (20)分开。
说明：(1)-(15)、(19)、(20)每空1分，(16)-(18)每空2分。
16.支持力的大小1分；方向1分；作用点1分。[来源:学&科&网Z&X&X&K]
三、9分[来
17.反射光线1分；反射光线方向1分；反射角的度数1分。
源:Zxxk.C
om]
18.磁感线正确1分；小磁针正确1分；电源正确1分。
19、本题共4分。
F =ρ V g=1.0×103千克/米3×0.05米3×9.8牛/千克=490牛
浮 水 排
公式2分、代入1分、结果1分
20、本题共4分。
①W= F s=5牛×2米=10焦 2分
② 2分
公式1分、代入和结果1分
21、本题共7分。
四、24分
① 2分
②F= G=m g =20千克×9.8牛/千克=196牛 1分
2分
③A 1分
1分
22、本题共9分。
①U= I R =0.4安×15欧=6伏 2分
1 1 1②P=UI=6伏×0.4安=2.4瓦 2分
1 11
③能 1分
向右 1分
3 1分
3 ； 15 ；0.9安 2分
(或 3 ； 3 ；1.125安 2分)
说明：计算题不重复扣分。
23、共4分。
(1)(b)； (2)(a)； (3)串联； (4)右。
24、共4分。
(5)确定像的位置； (6)较暗；
(7)放大； (8)12。
25、共5分。
(9)电流为0.3安时，小灯没有处于正常发光状态；
(10)0.2A；
(11)ab；
五、18分
(12)3；
(13)0.4。
26、共5分。
(14)液体对柱形容器底部压强增加量Δp与圆柱体浸入液体深度h成正比；
(15)1与6；(或2与7；或3与8；或4与9；或5与10)；
(16)小伟；
(17)h的增加量相同，Δp的增加量越来越小；
(18)h的增加量相同，Δp的增加量先变大后变小。
