2015 年上海市浦东新区中考物理二模试卷
一、选择题（共 16分）
1．（2分）（2015•浦东新区二模）在原子中，围绕原子核高速旋转的是（ ）
A． 电子 B． 质子 C． 中子 D． 核子
2．（2分）（2015•浦东新区二模）与发声物体振动幅度大小有关的是声音的（ ）
A． 音调 B． 音色 C． 响度 D． 频率

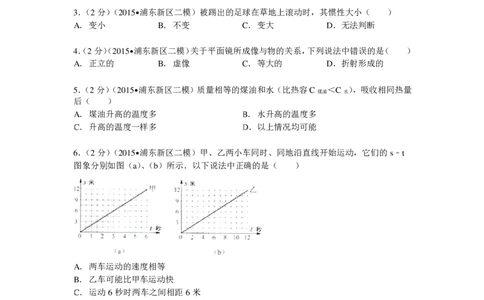

3．（2分）（2015•浦东新区二模）被踢出的足球在草地上滚动时，其惯性大小（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4．（2 分）（2015•浦东新区二模）关于平面镜所成像与物的关系，下列说法中错误的是（ ）
A． 正立的 B． 虚像 C． 等大的 D． 折射形成的
5．（2分）（2015•浦东新区二模）质量相等的煤油和水（比热容C ＜C ），吸收相同热量
煤油 水
后（ ）
A． 煤油升高的温度多 B． 水升高的温度多
C． 升高的温度一样多 D． 以上情况均可能
6．（2分）（2015•浦东新区二模）甲、乙两小车同时、同地沿直线开始运动，它们的s﹣t
图象分别如图（a）、（b）所示．以下说法中正确的是（ ）
A． 两车运动的速度相等
B． 乙车可能比甲车运动快
C． 运动 6秒时两车之间相距6米
D． 两车各通过6 米路程所用时间差为3秒
7．（2分）（2015•浦东新区二模）如图所示电路中，电源电压保持不变，滑动变阻器的滑片
P 处在中点位置，闭合电键S 后，电流表示数为I，电压表示数为U．当滑片 P 移至右端时
（ ）A． B．
电流表示数可能是 电流表示数可能是
C． 电压表示数可能是2U D． 电压表示数可能是1.5U
8．（2分）（2015•浦东新区二模）如图所示，甲、乙两个薄壁圆柱体容器中分别盛有两种不
同液体，两容器底受到液体的压强相等．若想办法将两种液体全部交换倒入对方容器中（液
体不溢出），容器底受到液体压强的变化量分别为△p 和△p ，则以下判断中正确的是
甲 乙
（ ）
A． 甲底受到液体的压强减小，△p 一定小于△p
甲 乙
B． 甲底受到液体的压强不变，△p 一定等于△p
甲 乙
C． 乙底受到液体的压强增大，△p 可能小于△p
甲 乙
D． 乙底受到液体的压强不变，△p 可能等于△p
甲 乙
二、填空题（共 26分）
9．（2015•浦东新区二模）居民楼道中照明灯泡正常工作时的电压是 伏，它与
控制其亮暗的“声控开关”是 联连接的．家庭电路中的电能表，其示数单位
是 ．
10．（2015•浦东新区二模）汽油内燃机工作在压缩冲程时，通过 （选填“热传
递”或“做功”）方式使气缸内汽油和空气混合气体的内能 （选填“减少”或“增
加”）．汽车在发动机驱动下逐渐加速，这表明 可以改变物体的运动状态．
11．（2015•浦东新区二模）图所示轻质杠杆OA始终在水平位置保持静止，手对细绳需施加
的拉力 物体的重力G（选填“小于”、“等于”或“大于”），若保持图中细线的悬挂
点不变，将物体逐渐水平移至A端的过程中，手对细线需施加的拉力 ，物体
具有的重力势能 （后两空均选填“变小”、“不变”或“变大”）．
12．（2015•浦东新区二模）在图中，凸透镜的焦距为10 厘米．现光屏上恰好成清晰的像，
该像是 、倒立的 像．若保持图中透镜的位置不变，将蜡烛移至光
具座的“35 厘米”刻度处，则应在 厘米刻度范围内移动光屏寻找像（选填“60～
70”或“大于 70”）．13．（2015•浦东新区二模）体积为2×10﹣3米3的球体浸没在水中时，受到浮力的大小为
牛；该球体浸在水中的深度增加1 米时，球体表面受到水的压强增加 帕．若球
体的体重为20 牛，则重力和浮力的合力为 牛．

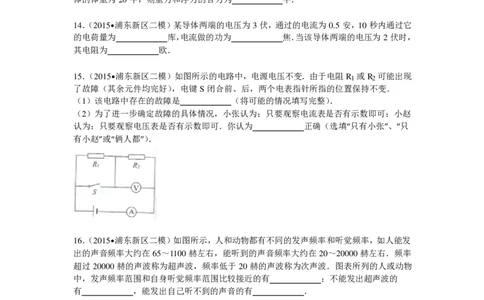

14．（2015•浦东新区二模）某导体两端的电压为3伏，通过的电流为 0.5 安，10 秒内通过它
的电荷量为 库，电流做的功为 焦．当该导体两端的电压为2伏时，
其电阻为 欧．
15．（2015•浦东新区二模）如图所示的电路中，电源电压不变．由于电阻 R
1
或 R
2
可能出现
了故障（其余元件均完好），电键S 闭合前、后，两个电表指针所指的位置保持不变．
（1）该电路中存在的故障是 （将可能的情况填写完整）．
（2）为了进一步确定故障的具体情况，小张认为：只要观察电流表是否有示数即可：小赵
认为：只要观察电压表是否有示数即可．你认为 正确（选填“只有小张”、“只
有小赵”或“俩人都”）．
16．（2015•浦东新区二模）如图所示，人和动物都有不同的发声频率和听觉频率，如人能发
出的声音频率大约在65～1100 赫左右，能听到的声音频率大约在20～20000 赫左右．频率
超过20000 赫的声波称为超声波，频率低于20 赫的声波称为次声波．图表所列的人或动物
中，发声频率范围和自身听觉频率范围比较接近的有 ；不能发出超声波的
有 ，能发出自己听不到的声音的有 ．三、解答题
17．（2015•浦东新区二模）重6牛的木块静止在水平地面上，请用力的图示法在图中画出木
块的重力G．

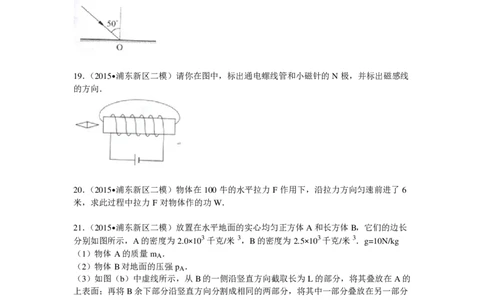

18．（2015•浦东新区二模）请根据光的反射定律，在图中画出入射光线的反射光线，并标出
反射角及度数．
19．（2015•浦东新区二模）请你在图中，标出通电螺线管和小磁针的N极，并标出磁感线
的方向．
20．（2015•浦东新区二模）物体在100 牛的水平拉力F 作用下，沿拉力方向匀速前进了6
米，求此过程中拉力F 对物体作的功W．
21．（2015•浦东新区二模）放置在水平地面的实心均匀正方体A和长方体B，它们的边长
分别如图所示，A的密度为2.0×10 3千克/米 3，B的密度为2.5×10 3千克/米 3．g=10N/kg
（1）物体 A的质量m ．
A
（2）物体 B对地面的压强p ．
A
（3）如图（b）中虚线所示，从B的一侧沿竖直方向截取长为L的部分，将其叠放在A的
上表面；再将B余下部分沿竖直方向分割成相同的两部分，将其中一部分叠放在另一部分
的上表面．此时，A、B余下部分对水平地面的压强分别为p A′、p B′．要使p A′、等于p B′求
应截取的长度L．22．（2015•浦东新区二模）如图（a）所示电路中，电源电压不变，电阻 R
1
的阻值为 12欧．闭
合电键S，电流表A 的示数如图（b）所示
1
（1）求电源的电压U．
（2）求 R 消耗的电功率P ．
1 1
（3）现从标有“5Ω2A”、“50Ω1.5A”、“100Ω1A”字样的滑动变阻器中选择一个，将其与另一
个电流表A （规格同A ）串联后，与电路a、b、c 中的某两点相连，合理选择A 、A 的
2 1 1 2
量程，重新闭合电键并移动变阻器的滑片．
（a）为使 A 、A 的指针偏离零刻度的角度相同，可选用标有 字样的变阻器
1 2
与 两点相连．（将符合要求的情况填写完整）
（b）为使 A 表示数的变化量达到最大，应选用标有 字样的变阻器，并计算出
2
该最大变化量△I ．
2
23．（2015•浦东新区二模）在图中，（a）所示温度计的示数是 ℃；（b）所示仪
器可探究 的规律；（c）所示是在测定滑动摩擦力的大小，应尽量控制木块在水
平桌面上沿直线 滑动，根据 的条件，弹簧测力计对木块拉力的大
小等于滑动摩擦力的大小．
24．（2015•浦东新区二模）如图所示是小董同学用电流表．电压表测电阻的实验电路，滑动
变阻器标有“10Ω 2A”字样．在连接电路是，电键应 （选填“断开”或“闭合”）．在
闭合电键之前，小董应将滑片P 移到 端（选填“左”或“右”）闭合电键后，电流
表、电压表的示数为0.20 安、1.0 伏．接着他移动滑片P 到某位置时，电流表、电压表的示
数为0.34 安、1.9 伏．综合上述信息可知，电源电压为 伏，被测电阻的阻值是
欧（计算时精确到0.1 欧）．
25．（2015•浦东新区二模）小叶同学用托盘天平、量筒、细线等器材测定石块的密度
（1）该实验的原理是 ．（2）小叶按规范步骤操作，在称量石块质量时，天平出现了如图所示的情景，接着小叶应
进行的正确操作是 ．
（3）测量前，小叶设计了如下记录数据的表格，请在表中填写所缺的栏目名称．
实验序号 密度（克/厘米3）
1 / / /
（4）请分析上述表格，指出该表格设计需改进的方面 ．
26．（2015•浦东新区二模）某实验小组同学通过实验探究串联电路中两个电阻消耗电功率的
变化规律．他们按图所示连接电路，电源电压保持不变，定值电阻R 为 20欧．实验时，他
1
们多次改变滑动变阻器滑片的位置，并读出各电表的示数，分别用公式计算出变阻器接入电
路的电阻R 、R 消耗的电功率P 、R 消耗的电功率P ，并将计算结果及相关数据记录在
2 1 1 2 2
下表中．
实验序号 R
1
（Ω） R
2
（Ω） P
1
（W） P
2
（W）
1 100 0.18 1.03
2 80 0.29 1.15
3 60 0.45 1.35
4 20 40 0.79 1.61
5 30 1.16 1.73
6 20 1.80 1.80
7 10 3.20 1.61
8 4 4.97 1.03
（1）分析比较表中P 随 R 的变化情况及相关条件，可初步得出：串联电路中，当电源电
1 2
压和定值电阻R 一定时， ．
1
（2）分析比较实验序号 中的数据及相关条件，可初步得出：串联电路中，当
电源电压和定值电阻R 一定时，变阻器接入电路的电阻越小，变阻器消耗的电功率越小．
1
（3）分析比较表中P 、P 的变化情况及相关条件可发现：当变阻器接入电路中的电阻R
1 2 2
与定值电阻R 之前满足 时，变阻器消耗的电功率将达到最大．
1
（4）分析比较表中P 的数据，小组同学又有新的发现．若再增加一次实验，并使R 接入
2 2
电路的电阻为5欧时，可推测P 为 瓦．
2
（5）小组同学为了验证实验所得的初步结论，决定继续探究．他们提出了以下三个初步方
案，你认为合理的是 （选填序号）．
A．更换不同电压的电源继续实验
B．更换不同阻值的定值电阻继续实验
C．改变两个电阻的连接方式继续实验．2015 年上海市浦东新区中考物理二模试卷
参考答案与试题解析
一、选择题（共 16分）
1．（2分）（2015•浦东新区二模）在原子中，围绕原子核高速旋转的是（ ）
A． 电子 B． 质子 C． 中子 D． 核子
考点： 原子的核式模型．
菁优网版权所有
专题： 粒子与宇宙、材料世界．
分析： 卢瑟福提出了原子行星模型理论，他认为原子的全部正电荷和几乎全部质量都集中在
原子核上，带负电的电子在原子核外绕核做圆周运动，据此回答问题．
解答： 解：卢瑟福的原子行星模型理论中正电荷集中在原子核，带负电的电子在原子中绕核
高速旋转．
故选 A．
点评： 本题考查了原子结构的知识，考查是基础知识，记住卢瑟福的原子行星模型理论即可
答题，是一道基础题．
2．（2分）（2015•浦东新区二模）与发声物体振动幅度大小有关的是声音的（ ）
A． 音调 B． 音色 C． 响度 D． 频率
考点： 音调、响度与音色的区分．
菁优网版权所有
专题： 声现象．
分析： 声音有三个特征：音调、响度和音色．音调指声音个高低，音调跟频率有关；响度指
声音的大小，响度跟振幅有关；音色指声音的品质，跟材料和结构有关．
解答： 解：A、音调跟频率有关．不符合题意．
B、音色指声音的品质，跟材料和结构有关．不符合题意．
C、响度跟振幅有关．符合题意．
D、频率指物体振动的快慢，振幅指物体振动的幅度大小．两者之间没有联系．不符
合题意．
故选 C．
点评： 掌握声音的三个特征的含义，掌握三个特征的影响因素．
3．（2分）（2015•浦东新区二模）被踢出的足球在草地上滚动时，其惯性大小（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
考点： 惯性．
菁优网版权所有
专题： 运动和力．
分析： 惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大
小与物体的质量有关，质量越大，惯性越大．
解答： 解：
惯性是物体的固有属性，惯性大小只与物体的质量有关，质量越大，惯性越大，与体
积、速度及所处的状态等都无关，故ACD错误，B正确．故选 B．
点评： 惯性是物理学中的一个性质，它描述的是物体能够保持原来的运动状态的性质．
4．（2 分）（2015•浦东新区二模）关于平面镜所成像与物的关系，下列说法中错误的是（ ）
A． 正立的 B． 虚像 C． 等大的 D． 折射形成的
考点： 平面镜对光的作用．
菁优网版权所有
专题： 光的传播和反射、平面镜成像．
分析： 平面镜成像特点：平面镜所成的像是正立的虚像；像与物体的大小相同；像到平面镜
的距离与物体到平面镜的距离相等，像与物连线与镜面垂直．
解答： 解：AB、平面镜所成的像是正立的虚像，故AB说法正确；
C、平面镜成像时，像与物体的大小相等，故C说法正确；
D、平面镜成像是光的反射现象，故D说法错误．
故选 D．
点评： 掌握平面镜成像特点是解决本题的关键．
5．（2分）（2015•浦东新区二模）质量相等的煤油和水（比热容C ＜C ），吸收相同热量
煤油 水
后（ ）
A． 煤油升高的温度多 B． 水升高的温度多
C． 升高的温度一样多 D． 以上情况均可能
考点： 热平衡方程的应用．
菁优网版权所有
专题： 热和能．
分析： 水的比热容比煤油的比热容大，即：和质量相同的煤油相比，升高相同的温度，水吸
热多；质量相等的水和煤油吸收相同的热量后，水和煤油升高的温度不相同，比热容
大吸收相同的热量时，温度变化较小．
解答：
解：相同质量的水和煤油吸收相同的热量，由于c ＞c ，由公式△t= 比较知：
水 煤油
煤油升高的温度更多．
故选：A．
点评： 此题考查的是比热容的物理意义及不同物质温度变化的比较，属于识记性知识．
6．（2分）（2015•浦东新区二模）甲、乙两小车同时、同地沿直线开始运动，它们的s﹣t
图象分别如图（a）、（b）所示．以下说法中正确的是（ ）
A． 两车运动的速度相等
B． 乙车可能比甲车运动快
C． 运动 6秒时两车之间相距6米D． 两车各通过6 米路程所用时间差为3秒
考点： 速度与物体运动．
菁优网版权所有
专题： 长度、时间、速度．
分析： （1）如图，甲乙路程和时间图象是正比函数图象，所以甲乙都在进行匀速直线运动．从
图上找出任意一对时间和路程的对应数据，根据速度公式求出速度大小．
（2）求出甲的速度，知道甲的运动时间，利用s=vt 求甲通过的路程；求出6s 甲乙通
过的路程，甲乙同向运动，二者之差可得甲乙相距多远；此处也可以根据图象读出路
程的大小，计算出相距的距离．
（3）根据速度公式的变形公式t= 计算出甲、乙通过相同路程所用的时间，算出时
间差；也可以先算出速度差，再算出时间差．
解答： 解：
AB、由甲乙图象知，甲乙都在进行匀速直线运动，甲的速度：v = = =2m/s；
甲
乙的速度：v = = =m/s，所以甲车速度大于乙车的速度，故AB错；
乙
C、由 v= 得，s=vt，所以经过6s，甲通过的路程：s =v t=2m/s×6s=12m；乙车通
甲 甲
过的路程：s =v t=1m/s×6s=6m；
乙 乙
若甲乙沿同一方向运动，则甲乙相对距离为12m﹣6m=6m；若甲乙沿相反方向运动，
则甲乙相对距离为12m+6m=18m；故 C错误；
D、由 v= 得，t= ，所以通过 6m 路程，甲用的时间为t = = =3s，乙用的时
甲
间为 t = = =6s，时间差为6s﹣3s=3s；故D正确．
乙
故选 D．
点评： 掌握物体做匀速直线运动的路程和时间图象，从图上能得出物体进行匀速直线运动，
速度大小，经过一段时间物体运动的距离，经过一段路程物体用时多少等．
7．（2分）（2015•浦东新区二模）如图所示电路中，电源电压保持不变，滑动变阻器的滑片
P 处在中点位置，闭合电键S 后，电流表示数为I，电压表示数为U．当滑片 P 移至右端时
（ ）
A． B．
电流表示数可能是 电流表示数可能是
C． 电压表示数可能是2U D． 电压表示数可能是1.5U考点： 电路的动态分析．
菁优网版权所有
专题： 电路变化分析综合题．
分析： 由电路图可知，两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路电
流，滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律判断电路电流
和电压的变化．
解答：
解：滑动变阻器的滑片P 处在中点位置时，滑动变阻器接入电路电阻为 R ，此时电
2
路电流I= = ，滑动变阻器两端电压U=I× R
2
当滑片P 移至右端时，
R
2
全部接入电路；此时电路电流I′= ，滑动变阻器两端电压U′=I′R
2
；
= × ＞ I，故 AB错误； = = =2× × ＞= ＞1，
一定小于2，故C错误，D正确．
故选 D．
点评： 本题考查电路的动态分析，难度较大，关键是分析出滑片移动的过程中电路电流和电
压的变化情况．
8．（2分）（2015•浦东新区二模）如图所示，甲、乙两个薄壁圆柱体容器中分别盛有两种不
同液体，两容器底受到液体的压强相等．若想办法将两种液体全部交换倒入对方容器中（液
体不溢出），容器底受到液体压强的变化量分别为△p 和△p ，则以下判断中正确的是
甲 乙
（ ）
A． 甲底受到液体的压强减小，△p 一定小于△p
甲 乙
B． 甲底受到液体的压强不变，△p 一定等于△p
甲 乙
C． 乙底受到液体的压强增大，△p 可能小于△p
甲 乙
D． 乙底受到液体的压强不变，△p 可能等于△p
甲 乙
考点： 压强大小比较．
菁优网版权所有
专题： 应用题；推理法；压强、液体的压强．
分析： （1）由于容器是柱状的，液体的压力与液体的重力相等，由于单独分析甲或乙容器
时，底面积不变，根据p= 可知只分析压力的大小关系即可判断压强的变化；
（2）由于将两种液体全部交换倒入对方容器中，而柱状的容器里液体的压力与液体
的重力相等，即可知道两容器的压力变化相同；分别利用p= 得出容器底受到液体压强的变化量的表达式，然后根据受力面积大小关系即可得出结论．
解答： 解：由题干可知：两容器底受到液体的压强相等．由图可知：S ＞S ，
甲 乙
由 p= 可知：F ＞F ，
甲 乙
由于容器是柱状的，液体的压力与液体的重力相等，则F =G ，F =G ，
甲 甲 乙 乙
所以，G ＞G ；
甲 乙
将两种液体全部交换倒入对方容器中（液体不溢出）时：
（1）对于甲容器：由于容器是柱状的，甲底受到液体的压力F ′=G ，所以甲底受
甲 乙
到液体的压力减小，则甲底受到液体的压强变大；
对于乙容器：由于容器是柱状的，乙底受到液体的压力F ′=G ，所以乙底受到液体
乙 甲
的压力变大，则甲底受到液体的压强减小；
（2）容器的压力变化：△F =G ﹣G ，△F =G ﹣G ，所以，：△F =△F ，
甲 甲 乙 乙 甲 乙 甲 乙
由于△p = ，△p = ，且 S ＞S ，
甲 乙 甲 乙
所以，△p ＜△p ．
甲 乙
由上分析可知选项A正确．
故选 A．
点评： 主要考查的是学生对液体压强、压力计算公式的理解和掌握，关键是明确对于本题若
利用液体的压强公式由于液体密度和深度都变化不能判断，所以难点能够利用容器是
柱状时液体的压力与液体的重力相等的特点，于是本题直接据此判断压力的变化即可
解答．
二、填空题（共 26分）
9．（2015•浦东新区二模）居民楼道中照明灯泡正常工作时的电压是 220 伏，它与控制其
亮暗的“声控开关”是 串 联连接的．家庭电路中的电能表，其示数单位是 kW•h ．
考点： 家庭电路的连接．
菁优网版权所有
专题： 电与热、生活用电．
分析： 本题根据我国家庭电路的用电、连接的认识解答．
解答： 解：我国照明电路电压为220V，并联电路支路间互不影响，串联相互影响，所以开
关与被控制的用电器应串联，电能表是用来测量消耗电能的，单位kW•h（也叫度）．
故答案为：220；串；kW•h．
点评： 本题考查家庭电路的认识和理解，属于一道基础题．
10．（2015•浦东新区二模）汽油内燃机工作在压缩冲程时，通过 做功 （选填“热传递”
或“做功”）方式使气缸内汽油和空气混合气体的内能 增加 （选填“减少”或“增加”）．汽车
在发动机驱动下逐渐加速，这表明 力 可以改变物体的运动状态．
考点： 物体内能的改变；力的作用效果．
菁优网版权所有
专题： 比热容、热机、热值．
分析： 改变内能有两种方式：即做功和热传递，内燃机的一个工作循环有四个冲程，即吸气
冲程、压缩冲程、做功冲程、排气冲程；压缩冲程即进气门和排气门都关闭，活塞由
上向下运动，压缩空气做功，使气缸内气体内能增加温度升高；力有两种作用效果：力可以改变物体的运动状态，力可以改变物体的形状．
解答： 解：在压缩冲程中，活塞由上向下压缩气缸内的空气，即对空气做功，使得空气的内
能增加，温度升高，这是通过做功的方式改变了气缸内物质的内能；
力是改变物体运动状态的原因，汽车在发动机驱动下逐渐加速，这表明力可以改变物
体的运动状态．
故答案为：做功；增加；力．
点评： 此题考查了物体内能的改变和力与运动的关系，力是改变物体运动状态的原因，不是
维持物体运动状态的原因．
11．（2015•浦东新区二模）图所示轻质杠杆OA始终在水平位置保持静止，手对细绳需施加
的拉力 小于 物体的重力G（选填“小于”、“等于”或“大于”），若保持图中细线的悬挂点不
变，将物体逐渐水平移至A端的过程中，手对细线需施加的拉力 变大 ，物体具有的重
力势能 不变 （后两空均选填“变小”、“不变”或“变大”）．
考点： 杠杆的动态平衡分析．
菁优网版权所有
专题： 简单机械．
分析： 根据图示确定动力臂与阻力臂的关系，然后应用杠杆平衡条件分析答题；
物体的重力势能与躯体所受重力、物体的高度有关，物体重力与高度不变，物体的重
力势能不变．
解答： 解：由杠杆平衡条件可知：G×L
G
=F×L
F
，
由图示可知：L ＜L ，则：G＞F，手对细线的拉力小于重力；
G F
若保持图中细线的悬挂点不变，将物体逐渐水平移至A端的过程中，
G与L 不变，L 变大，由 F= 可知，F 变大，手对细线需施加的拉力变大；
F G
将物体逐渐水平移至A端的过程中，物体的重力G与物体的高度h不变，物体的重
力势能不变；
故答案为：小于；变大；不变．
点评： 本题考查了杠杆平衡条件的应用，由图示确定动力臂与阻力臂的关系，应用杠杆平衡
条件即可正确解题．
12．（2015•浦东新区二模）在图中，凸透镜的焦距为10 厘米．现光屏上恰好成清晰的像，
该像是 缩小 、倒立的 实 像．若保持图中透镜的位置不变，将蜡烛移至光具座的“35
厘米”刻度处，则应在 大于70 厘米刻度范围内移动光屏寻找像（选填“60～70”或“大于
70”）．考点： 凸透镜成像规律及其探究实验．
菁优网版权所有
专题： 透镜及其应用．
分析： 解决此题要知道：
①u＞2f，成倒立、缩小的实像．
②f＜u＜2f，成倒立、放大的实像，v＞2f．
解答： 解：①当蜡烛位置位于20cm 刻度线处时，u=50cm﹣10cm=40cm，即 u＞2f，成倒立、
缩小的实像；
②保持图中透镜的位置不变，改变蜡烛的位置，使其位于35cm 刻度处，此时 u=50cm
﹣35cm=15cm，即 f＜u＜2f，成倒立、放大的实像，此时像在二倍焦距之外，即光屏
应在大于70cm 的刻度范围．
故答案为：缩小；实；大于70．
点评： 此题型考查学生对凸透镜成像规律的理解与应用．
13．（2015•浦东新区二模）体积为2×10﹣3米3的球体浸没在水中时，受到浮力的大小为
19.6
牛；该球体浸在水中的深度增加1 米时，球体表面受到水的压强增加 9800 帕．若球体的
体重为20 牛，则重力和浮力的合力为 0.4 牛．
考点： 阿基米德原理；液体的压强的计算．
菁优网版权所有
专题： 压强和浮力．
分析： 已知球体的体积且浸没在水中，利用公式F =ρ gV 可以得到所受浮力；
浮 液 排
已知球体下表面所处深度的增加值，根据p=ρgh求出下表面受到水的压强的增加值；
重力和浮力的合力也就是重力与浮力的差．
解答： 解：球体在水中受到的浮力为：
F =ρ gV =1.0×10 3 kg/m 3 ×9.8N/kg×2×10﹣3 m 3 =19.6N；
浮 液 排
球体表面受到水的压强为
3 3
P=ρgh=1.0×10 kg/m ×9.8N/kg×1m=9800Pa
重力和浮力的合力为
F=G﹣F =20N﹣19.6N=0.4N．
浮
故答案为：19.6；9800；0.4．
点评： 本题考查阿基米德原理的运用及压强的计算，解答此题的关键是知道浮力的计算公式
和液体压强的计算公式．
14．（2015•浦东新区二模）某导体两端的电压为3伏，通过的电流为 0.5 安，10 秒内通过它
的电荷量为 5 库，电流做的功为 1 焦．当该导体两端的电压为2伏时，其电阻为 6
欧．考点： 电量及其计算；欧姆定律的变形公式．
菁优网版权所有
专题： 电路和欧姆定律．
分析： 由欧姆定律可以求出导体电阻；由电流定义式的变形公式可以求出电荷量；由W=UIt
可以求出电流做的功；导体电阻由导体材料、长度、横截面积决定，与电压和电流无
关．
解答：
解：因为I= ，
所以导体电阻R= = =6Ω，
因为 I= ，
所以电荷量Q=It=0.5A×10s=5C；
电流做的功W=UIt=3V×0.5A×10s=15J；
导体电阻与电压无关，电阻两端电压为2V时电阻仍为6Ω．
故答案为：5；15；6．
点评： 本题考查了求电阻、电荷量、电功等问题，是一道基础题，掌握基础知识即可正确解
题．
15．（2015•浦东新区二模）如图所示的电路中，电源电压不变．由于电阻R
1
或 R
2
可能出现
了故障（其余元件均完好），电键S 闭合前、后，两个电表指针所指的位置保持不变．
（1）该电路中存在的故障是 R 短路或者R 断路 （将可能的情况填写完整）．
1 2
（2）为了进一步确定故障的具体情况，小张认为：只要观察电流表是否有示数即可：小赵
认为：只要观察电压表是否有示数即可．你认为 只有小张 正确（选填“只有小张”、“只
有小赵”或“俩人都”）．
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 电流和电路．
分析： （1）观察电路图可知：两个电阻串联、电压表V测量的是电阻R 两端的电压；电阻
2
R 或R 可能出现了故障，故障为断路或短路，根据电压表和电流表示数变化分析出
1 2
故障的位置．
（2）电路发生断路，无电流通过，要将断路部分接通，再根据实验现象判断出故障
的位置．
解答： 解：（1）根据电路图可知，两个电阻串联、电压表V测量的是电阻R 两端的电压；
2
电键 S 闭合后，R 被短路，电压表同时测量电源电压，由电键S 闭合前、后，电压
1
表和电流表的示数不变可以判断，电键闭合前，电路故障为R 短路或者R 断路；
1 2
（2）如果故障为R 短路，电阻R 正常接入电路，电流示数不为零；
1 2
如果故障为R 断路，电压表与其它电路元件串联接入电路，电流表示数几乎为零；
2
而电压表的示数在电键S 闭合前、后，出现其中哪一种故障，示数都与电源电压相同，无变化；
所以为了进一步确定故障的位置，要观察电流表的示数，只有小张正确．
故答案为：（1）R 短路或者R 断路；
1 2
（2）只有小张．
点评： 本题考查了用开关、电压表和电流表检测电路的故障的方法，解答时让学生根据实验
现象来分析出故障的原因，从中培养了学生分析问题和解决问题的能力．
16．（2015•浦东新区二模）如图所示，人和动物都有不同的发声频率和听觉频率，如人能发
出的声音频率大约在65～1100 赫左右，能听到的声音频率大约在20～20000 赫左右．频率
超过20000 赫的声波称为超声波，频率低于20 赫的声波称为次声波．图表所列的人或动物
中，发声频率范围和自身听觉频率范围比较接近的有 海豚和蝙蝠 ；不能发出超声波的有
人、狗、猫 ，能发出自己听不到的声音的有 蚱蜢 ．
考点： 人耳感知声音的过程及听到声音的条件．
菁优网版权所有
专题： 声现象．
分析： （1）根据图中给出的人和动物的发声频率和听觉频率，分析哪种动物发声频率范围
和自身听觉频率范围比较接近；
（2）人的听觉频率范围是20Hz～20000Hz，高于20000Hz的是超声波，低于20Hz
的是次声波；
（3）分析各种动物的发声频率范围和听觉频率范围，找出能发出自己听不到的声音
的动物．
解答： 解：
由图可知海豚和蝙蝠的发声频率范围和自身听觉频率范围比较接近；
发声频率高于20000Hz的是超声波，人、狗、猫的发出声音的频率都低于20000 赫兹，
所以不能放出超声波；
蚱蜢可以发出超声波，但是不能听到超声波，所以蚱蜢能发出自己听不到的声音．
故答案为：海豚和蝙蝠；人、狗、猫；蚱蜢．
点评： 此题考查动物的发声频率和听觉频率范围，要会区分；从题干信息中搜寻有用的信息，
考查学生根据信息总结结论的能力．
三、解答题
17．（2015•浦东新区二模）重6牛的木块静止在水平地面上，请用力的图示法在图中画出木
块的重力G．考点： 重力示意图．
菁优网版权所有
专题： 图像综合题．
分析： 画重力的图示首先要明确重力的三要素，再确立一定的标度，然后从物体的重心开始，
沿竖直向下的方向，画出力的大小．
解答： 解：木块受到的重力的方向竖直向下，作用点在物体的重心，G=6N，选标度为3N，
如图所示：
点评： 画力的图示时要明确力的大小、方向、作用点，然后确立标度，再按画图要求画出这
个力．
18．（2015•浦东新区二模）请根据光的反射定律，在图中画出入射光线的反射光线，并标出
反射角及度数．
考点： 作光的反射光路图．
菁优网版权所有
专题： 图像综合题．
分析： 根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居
法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．
解答： 解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射
角为 50°，如图所示：
点评： 作反射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画
出反射光线，注意完成题目的要求．此题的入射角比表特殊，因此可做一个与入射光
线垂直的直线即为反射光线．
19．（2015•浦东新区二模）请你在图中，标出通电螺线管和小磁针的N极，并标出磁感线
的方向．考点： 通电螺线管的磁场．
菁优网版权所有
专题： 磁现象、电生磁．
分析： 由右手螺旋定则知，通电螺线管的左端为N极，右端为S 极，由磁极间的相互作用规
律知，小磁针的左端为N极，右端为S 极，磁感线在磁体外部是从N极发出，回到 S
极．
解答： 解：电源左端是正极，电流方向从螺线管的左端流向右端，由安培定则可以判断出螺
线管右端是N极，左端为S 极；同名磁极相互排斥，异名磁极相互吸引，小磁针的右
端是 N极，左端是S 极；磁感线从N极发出，回到S极，标出磁感线的方向，如下
图；
点评： 本题考查了右手螺旋定则和磁极间的相互作用规律及磁感线的特点．右手螺旋定则：
让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极；
磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引．
20．（2015•浦东新区二模）物体在100 牛的水平拉力F 作用下，沿拉力方向匀速前进了6
米，求此过程中拉力F 对物体作的功W．
考点： 功的计算．
菁优网版权所有
专题： 功、功率、机械效率．
分析： 知道拉力的大小和物体在拉力方向上通过的距离，可利用公式W=Fs 计算出拉力做的
功．
解答： 解：
因为 F=100N，s=6m，
所以拉力F 做的功为：W=Fs=100N×6m=600J；
答：此过程中拉力F 对物体作的功W是 600J．
点评： 本题考查了功计算，属于基本运算，比较简单．
21．（2015•浦东新区二模）放置在水平地面的实心均匀正方体A和长方体B，它们的边长
分别如图所示，A的密度为2.0×10 3千克/米 3，B的密度为2.5×10 3千克/米 3．g=10N/kg
（1）物体 A的质量m ．
A
（2）物体 B对地面的压强p ．
A（3）如图（b）中虚线所示，从B的一侧沿竖直方向截取长为L的部分，将其叠放在A的
上表面；再将B余下部分沿竖直方向分割成相同的两部分，将其中一部分叠放在另一部分
的上表面．此时，A、B余下部分对水平地面的压强分别为p A′、p B′．要使p A′、等于p B′求
应截取的长度L．
考点： 压强的大小及其计算；密度公式的应用．
菁优网版权所有
专题： 压强、液体的压强．
分析：
（1）知道正方体A的边长，可求体积，利用ρ= 求物体A的质量；
（2）求出物体B的体积，利用ρ= 求物体B的质量，利用G=mg 求其重力，物体B
对地面的压力等于重力，求出受力面积，再利用压强公式求物体B对地面的压强；
（3）如图（b）中虚线所示，从 B的一侧沿竖直方向截取长为L的部分，求出这部分
的体积V
1
，利用ρ= 求其质量，再利用G=mg 求其重力，叠在A上，对水平地面的
压力等于A的重力加上叠上部分的重力，再利用压强公式求对水平地面的压强p A′；
将 B余下部分沿竖直方向分割成相同的两部分，求出每一部分的体积V
2
，利用 ρ= 得
其质量，利用 G=mg 求其重力，叠在另一部分上，对水平地面的压力等于2 倍叠上部
分的重力，再利用压强公式求对水平地面的压强p B′，根据压强相等求出L大小．
解答： 解：
（1）物体A的体积V =（0.1m）3 =0.001m 3，
A
由 ρ= 得物体A的质量：
m
A
=ρA V
A
=2.0×10 3 kg/m 3 ×0.001m 3 =2kg；
（2）物体B的体积V
B
=0.4m×0.1m×0.1m=0.004m 3，
由 ρ= 得物体B的质量：
m
B
=ρB V
B
=2.5×10 3 kg/m 3 ×0.004m 3 =10kg，
物体 B对地面的压力：
F
B
=G
B
=m
B
g=10kg×10N/kg=100N，
S
B
=0.4m×0.1m=0.04m
2，
物体 B对地面的压强：
p = = =2500Pa；
B
（3）如图（b）中虚线所示，从 B的一侧沿竖直方向截取长为L的部分，体积
V
1
=L×0.1m×0.1m，由 ρ= 得其质量：
m
1
=ρB V
1
=2.5×10 3 kg/m 3 ×L×0.1m×0.1m，
其重力：
G
1
=m
1
g=2.5×10 3 kg/m 3 ×L×0.1m×0.1m×10N/kg，
叠在 A上，对水平地面的压力：
3 3
F A′=G
A
+G
1
=m
A
g+G
1
=2kg×10N/kg+2.5×10 kg/m ×L×0.1m×0.1m×10N/kg
=20N+2.5×10 3 kg/m 3 ×L×0.01m 2 ×10N/kg，
对水平地面的压强：
p A′= =
=2000Pa+2.5×10 3 kg/m 3 ×L×10N/kg，
将 B余下部分沿竖直方向分割成相同的两部分，每一部分的体积：
V
2
= （0.4m﹣L）×0.1m×0.1m=（0.4m﹣L）×0.005m 2，
由 ρ= 得其质量：
m
2
=ρB V
2
=2.5×10 3 kg/m 3 ×（0.4m﹣L）×0.005m 2，
其重力：
G
2
=m
2
g=2.5×10 3 kg/m 3 ×（0.4m﹣L）×0.005m 2 ×10N/kg，
叠在另一部分上，对水平地面的压力：
F B′=2G
2
=2×2.5×10 3 kg/m 3 ×（0.4m﹣L）×0.005m 2 ×10N/kg，
对水平地面的压强：
p B′= = =10000Pa，
由题知：
p A′=p B′，
即：2000Pa+2.5×10 3 kg/m 3 ×L×10N/kg=10000Pa，
解得：L=0.32m．
答：（1）物体A的质量为2kg．
（2）物体B对地面的压强为2500Pa．
（3）应截取的长度为0.32m．
点评： 本题为力学综合题，考查了学生对重力公式、密度公式、压强公式的掌握和应用，利
用好隐含条件：物体在水平面的压力等于其重力，难点在第三问，细心审题、利用好
压强公式是关键．
22．（2015•浦东新区二模）如图（a）所示电路中，电源电压不变，电阻 R
1
的阻值为 12欧．闭
合电键S，电流表A 的示数如图（b）所示
1
（1）求电源的电压U．
（2）求 R 消耗的电功率P ．
1 1（3）现从标有“5Ω2A”、“50Ω1.5A”、“100Ω1A”字样的滑动变阻器中选择一个，将其与另一
个电流表A （规格同A ）串联后，与电路a、b、c 中的某两点相连，合理选择A 、A 的
2 1 1 2
量程，重新闭合电键并移动变阻器的滑片．
（a）为使 A
1
、A
2
的指针偏离零刻度的角度相同，可选用标有 “50Ω 1.5A”和“100Ω 1A” 字
样的变阻器与 ab 或 ac 两点相连．（将符合要求的情况填写完整）
（b）为使 A
2
表示数的变化量达到最大，应选用标有 50Ω 1.5A 字样的变阻器，并计算出
该最大变化量△I ．
2
考点： 欧姆定律的应用；电功率的计算．
菁优网版权所有
专题： 计算题；电路和欧姆定律．
分析： （1）已知电阻 R 的阻值和通过的电流，根据U=IR求出 R 两端的电压，而电源电压
1 1
等于 R 两端的电压；
1
（2）利用P=UI 求出电功率P ．
1
（3）（a）已知滑动变阻器与电流表 A（规格同A ）串联后，与电路a、b、c 中的某
2 1
两点相连，由于若连在b、c 两端则会对滑动变阻器与电流表A 短路，所以只能并联
2
在 ab或 ac 之间；为使A 、A 的指针偏离零刻度的角度相同，则根据电流表测量的
1 2
电流判断出滑动变阻器通过的电流，据此利用欧姆定律啦求出变阻器连入的阻值，然
后与变阻器的规格比较即可；
（b）由于滑动变阻器与电流表A（规格同A ）串联后两端的电压为电源电压，则根
2 1
据每个变阻器的规格分别判断出最大电流值，利用欧姆定律求出最小值，最后即可判
断出最大变化量△I ．
2
解答： 解：（1）由图可知电流表的量程为0～0.6A，分度值为0.02A，则电流 I=0.5A，
由 I= 得：电源电压U=U
1
=I
1
R
1
=0.5A×12Ω=6V．
（2）电功率P
1
=U
1
I
1
=12Ω=6V×0.5A=3W．
（3）（a）已知滑动变阻器与电流表 A（规格同A ）串联后，与电路a、b、c 中的某
2 1
两点相连，由于若连在b、c 两端则会对滑动变阻器与电流表A 短路，所以只能并联
2
在 ab或 ac 之间；
若并联在ab 之间，则A 测量干路电流，根据并联电路的电流特点可知A 的示数一
1 1
定大于A 的示数；为使 A 、A 的指针偏离零刻度的角度相同，所以A 的量程选 0～
2 1 2 1
3A，A 的量程选0～0.6A，
2
则根据A 、A 的指针偏离零刻度的角度相同可知I=5I ，
1 2 2
由并联电路干路电流等于个支路电流之和可得：I=I +I ，即：5I =0.5A+I ，所以，
1 2 2 2
I =0.125A，
2
由 I= 得：R
2
= = =48Ω，
由于 5Ω＜R
2
＜50Ω，所以标有“50Ω1.5A”和“100Ω1A”字样的滑动变阻器都可以；
若并联在ac 之间，则A 只测量 R 的电流 I =0.5A不变，为使A 、A 的指针偏离零
1 1 1 1 2刻度的角度相同，所以A 的量程与 A 的量程相同，选0～0.6A即可；
2 1
则此时I 2′=I
1
=0.5A，
由 I= 得：R 2′= = =12Ω，
由于 5Ω＜R 2′＜50Ω，所以标有“50Ω 1.5A”和“100Ω 1A”字样的滑动变阻器都可以．
（b）由于滑动变阻器与电流表A （规格同A ）串联后两端的电压为电源电压，
2 1
则根据变阻器的规格可知电流表A 最大电流值分别为2A、1.5A、1A；
2
由 I= 得：通过变阻器的电流最小值分别为1.2A、0.12A、0.06A；
则变化量△I 分别为0.8A、1.38A、0.94A；
2
所以，应选用标有“50Ω 1.5A”字样的变阻器A
2
表示数的变化量达到最大，该最大变
化量△I =1.38A．
2
答：（1）电源的电压U=6V．
（2）求R 消耗的电功率P =3W．
1 1
（3）“50Ω 1.5A”和“100Ω 1A”；ab 或 ac；
（4）“50Ω 1.5A”；该最大变化量△I
2
=1.38A．
点评： 本题考查并联电路的电压规律以及欧姆定律的灵活应用，是一道较复杂的计算题，但
难度不大．
23．（2015•浦东新区二模）在图中，（a）所示温度计的示数是 4 ℃；（b）所示仪器可探
究 液体内部压强 的规律；（c）所示是在测定滑动摩擦力的大小，应尽量控制木块在水平
桌面上沿直线 匀速 滑动，根据 二力平衡 的条件，弹簧测力计对木块拉力的大小等于
滑动摩擦力的大小．
考点： 温度计的使用及其读数；二力平衡条件的应用；压强．
菁优网版权所有
专题： 基本仪器的使用专题．
分析： （1）使用温度计测量温度时，首先要明确温度计的分度值，读数时视线与液柱最高
处相平，并注意区分零上或零下；
（2）熟悉U型管压强计的构造和用途；
（2）水平匀速拉动木块，让木块做匀速直线运动，木块处于平衡状态，由二力平衡
条件可知，滑动摩擦力等于拉力；
解答： 解：
（a）在温度计上，5℃之间有 5 个小格，一个小格代表1℃，所以此温度计的分度值
为 1℃；液柱最高处在0℃以上，说明温度高于0℃，为 4℃；
（b）所示仪器是U形管压强计，用它来探究液体内部压强的规律；
（c）在实验中，用弹簧测力计拉着木块时，应水平地拉动，使它在水平面上做匀速
直线运动．根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．
故答案为：（a）4；（b）液体内部压强；（c）匀速；二力平衡．点评： 本题考查了温度计的读数、U形管压强计的构造和作用、探究滑动摩擦力的大小与哪
些因素有关的实验的注意事项，是一道综合性题目．
24．（2015•浦东新区二模）如图所示是小董同学用电流表．电压表测电阻的实验电路，滑动
变阻器标有“10Ω 2A”字样．在连接电路是，电键应 断开 （选填“断开”或“闭合”）．在闭
合电键之前，小董应将滑片P 移到 右 端（选填“左”或“右”）闭合电键后，电流表、电压
表的示数为0.20 安、1.0 伏．接着他移动滑片P 到某位置时，电流表、电压表的示数为0.34
安、1.9 伏．综合上述信息可知，电源电压为 3 伏，被测电阻的阻值是 5.3 欧（计算
时精确到0.1 欧）．
考点： 伏安法测电阻的探究实验．
菁优网版权所有
专题： 测量型实验综合题．
分析： （1）连接电路过程中，应断开开关，闭合开关前，将滑片移至最大阻值处；
（2）根据U=IR计算出变阻器两端的电压，电源电压等于电阻两端的电压加变阻器
两端的电压；
根据电流表电压表的示数分别计算出电阻值，求出平均值．
解答： 解：在连接电路时，电键应断开；
由图知，变阻器的下面接了左边的接线柱，闭合开关前，应将滑片移至最右端，使其
阻值最大；
刚闭合开关时，变阻器的阻值最大为10Ω，则变阻器两端的电压U =IR
滑 滑
=0.2A×10Ω=2V；
则电源电压U=U +U =1V+2V=3V；
R 滑
由第一组数据知，R
1
= = =5Ω；
由第二组数据知，R
2
= = ≈5.6Ω；
则 R = ≈5.3Ω．
故答案为：断开；右；3；5.3．
点评： 本题考查了电学实验中应该注意的问题及电阻的计算和欧姆定律的应用，关键知道电
键刚闭合时变阻器的阻值最大．
25．（2015•浦东新区二模）小叶同学用托盘天平、量筒、细线等器材测定石块的密度
（1）该实验的原理是 ρ= ．
（2）小叶按规范步骤操作，在称量石块质量时，天平出现了如图所示的情景，接着小叶应
进行的正确操作是 向右移动游码，调节天平平衡 ．（3）测量前，小叶设计了如下记录数据的表格，请在表中填写所缺的栏目名称．
实验序号 密度（克/厘米3）
石块的质量m（克） 石块的体积V（克/
厘米3）
1 / / /
（4）请分析上述表格，指出该表格设计需改进的方面 增加原来量筒内水的体积和将石块
浸没水中后的总体积两项 ．
考点： 固体的密度测量实验．
菁优网版权所有
专题： 测量型实验综合题．
分析： （1）测定石块的密度，需要测量石块的质量、体积，利用密度公式求解；
（2）指针左偏，可以通过增加砝码或移动游码使天平平衡，分析图示情景，根据指
针左偏的角度确定调节方法；
（3）本实验需要测量石块的质量，利用排水法测量水的体积，据此补充表格缺项；
（4）表格设计需增加原来量筒内水的体积和将石块浸没水中后的总体积两项．
解答： 解：
（1）测定石块的密度，实验原理是ρ= ；
（2）天平出现了如图所示的情景，指针左偏角度较小，可以通过移动游码调节天平
平衡，所以正确的操作是：向右移动游码，调节天平平衡；
（3）本实验需要测量石块的质量，利用排水法测量水的体积，所以需要补充质量和
体积的记录项目，补充缺项：石块的质量m（克）、石块的体积V（克/厘米3）；
（4）石块的体积是用排水法测量的，直接测量的是石块的质量、原来量筒内水的体
积和将石块浸没水中后的总体积，所以增加这两个体积．
故答案为：
（1）ρ= ；
（2）向右移动游码，调节天平平衡；
（3）石块的质量m（克）、石块的体积V（克/厘米 3）；
（4）增加原来量筒内水的体积和将石块浸没水中后的总体积两项．
点评： 本题为测量石块密度的实验，涉及到表格设计，弄清楚实验原理，特别是排水法测量
石块密度的方法是关键．
26．（2015•浦东新区二模）某实验小组同学通过实验探究串联电路中两个电阻消耗电功率的
变化规律．他们按图所示连接电路，电源电压保持不变，定值电阻R 为 20欧．实验时，他
1
们多次改变滑动变阻器滑片的位置，并读出各电表的示数，分别用公式计算出变阻器接入电
路的电阻R 、R 消耗的电功率P 、R 消耗的电功率P ，并将计算结果及相关数据记录在
2 1 1 2 2
下表中．
实验序号 R
1
（Ω） R
2
（Ω） P
1
（W） P
2
（W）1 100 0.18 1.03
2 80 0.29 1.15
3 60 0.45 1.35
4 20 40 0.79 1.61
5 30 1.16 1.73
6 20 1.80 1.80
7 10 3.20 1.61
8 4 4.97 1.03
（1）分析比较表中P 随 R 的变化情况及相关条件，可初步得出：串联电路中，当电源电
1 2
压和定值电阻R 一定时， 变阻器接入电路的电阻越小，定值电阻消耗的电功率越大 ．
1
（2）分析比较实验序号 6、7与 8 中的数据及相关条件，可初步得出：串联电路中，当
电源电压和定值电阻R 一定时，变阻器接入电路的电阻越小，变阻器消耗的电功率越小．
1
（3）分析比较表中P 、P 的变化情况及相关条件可发现：当变阻器接入电路中的电阻R
1 2 2
与定值电阻R 之前满足 R =R 时，变阻器消耗的电功率将达到最大．
1 1 2
（4）分析比较表中P 的数据，小组同学又有新的发现．若再增加一次实验，并使R 接入
2 2
电路的电阻为5欧时，可推测P 为 1.15 瓦．
2
（5）小组同学为了验证实验所得的初步结论，决定继续探究．他们提出了以下三个初步方
案，你认为合理的是 A、B （选填序号）．
A．更换不同电压的电源继续实验
B．更换不同阻值的定值电阻继续实验
C．改变两个电阻的连接方式继续实验．
考点： 电功率与电压、电流的关系．
菁优网版权所有
专题： 探究型实验综合题．
分析： （1）根据表中数据，可以看出R 减小，P 增大（或：P 随R 的减小而增大）；
2 1 1 2
（2）根据“串联电路中，当电源电压和定值电阻R
1
一定时，变阻器接入电路的电阻
越小，变阻器消耗的电功率越小”找出实验序号．
（3）根据变阻器消耗的电功率将达到最大，可知当功率为1.80 是最大值，然后可得
出结论；
（4）根据 P
2
的数据从 1.03、1.15、1.35、1.61、1.73…可得出当R
2
接入电路的电阻为
5 欧时，可推测P 的数值．
2
（5）进行多次实验，测出多组实验数据，可以使用不同阻值的定值电阻，也可以通
过改变电源电压而实现多次测量．
解答： 解：（1）分析比较表中P 随 R 的变化情况及相关条件，P 随 R 的减小而增大；
1 2 1 2
可初步得出：串联电路中，当电源电压和定值电阻R 一定时，变阻器接入电路的电
1
阻越小，定值电阻消耗的电功率越大；
（2）根据结论：“串联电路中，当电源电压和定值电阻R
1
一定时，变阻器接入电路
的电阻越小，变阻器消耗的电功率越小”可知，6、7与 8，阻值从20Ω减小到4Ω，变阻器消耗的电功率从1.80W减小到1.03W；
（3）由表中数据可知，变阻器消耗的电功率将达到最大值为1.80W，此时 R
1
=R
2
=20Ω．
（4）分析比较表中 P
2
的数据，从 1.03、1.15、1.35、1.61、1.73…可知，当 R
2
接入电
路的电阻为5欧时，P 为1.15瓦．
2
（5）为了验证结论的普遍性，除更换不同电源进行多次实验外，还可以使用阻值不
同的电阻进行多次实验，测出多组实验数据，不能采用改变两个电阻的连接方式继续
实验，因为实验探究的是串联电路中两个电阻消耗电功率的变化规律．
故答案为：（1）变阻器接入电路的电阻越小，定值电阻消耗的电功率越大；（2）6、7
与 8；（3）R =R ；（4）1.15；（5）A、B．
1 2
点评： 本题主要考查了实验数据的处理能力，正确处理实验数据是得出实验结论的关键，我
们应加强实验数据处理能力的培养．
