浦东新区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

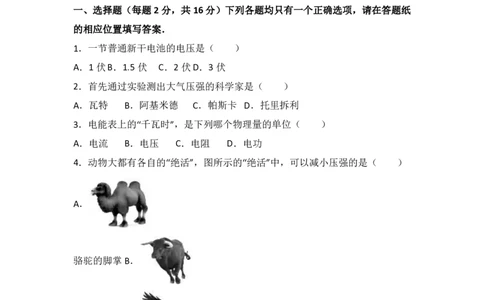

一、选择题（每题 2 分，共 16分）下列各题均只有一个正确选项，请在答题纸
的相应位置填写答案．
1．一节普通新干电池的电压是（ ）
A．1 伏 B．1.5 伏 C．2 伏 D．3 伏
2．首先通过实验测出大气压强的科学家是（ ）
A．瓦特 B．阿基米德 C．帕斯卡 D．托里拆利
3．电能表上的“千瓦时”，是下列哪个物理量的单位（ ）
A．电流 B．电压 C．电阻 D．电功

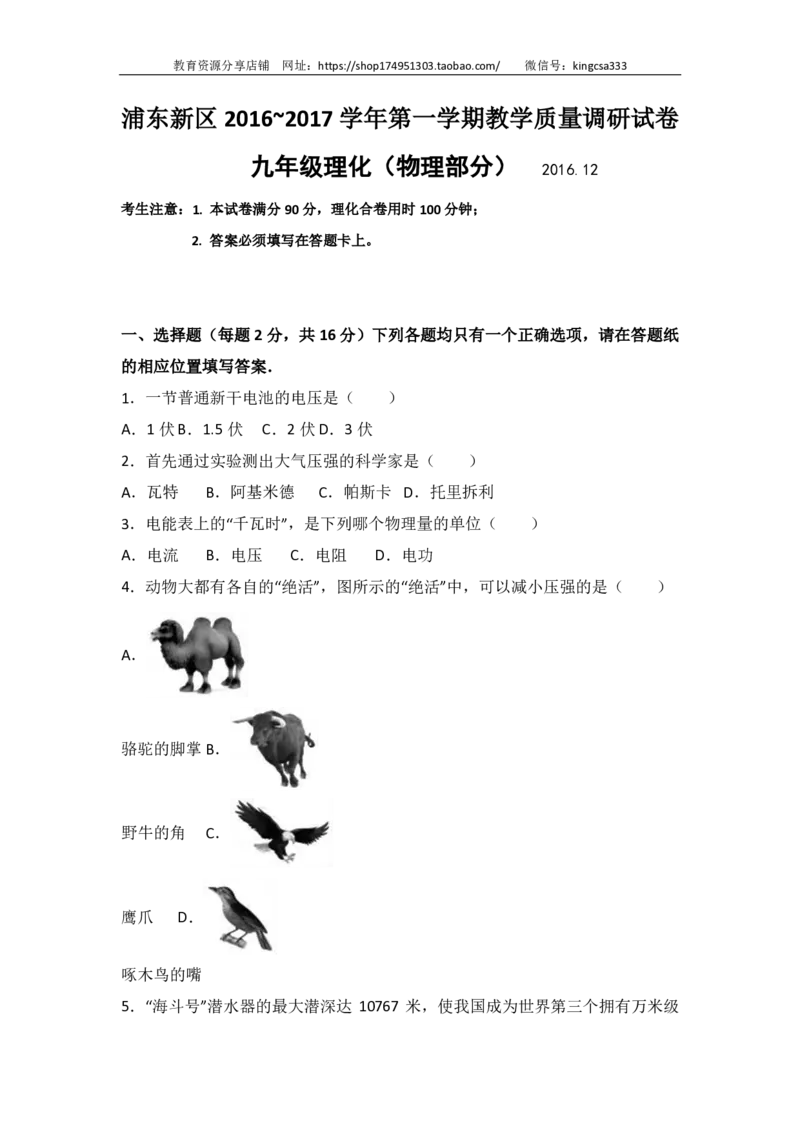

4．动物大都有各自的“绝活”，图所示的“绝活”中，可以减小压强的是（ ）
A．
骆驼的脚掌 B．
野牛的角 C．
鹰爪 D．
啄木鸟的嘴
5．“海斗号”潜水器的最大潜深达 10767 米，使我国成为世界第三个拥有万米级教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
深潜器的国家．当“海斗号”在万米深处继续下潜时，受到海水的（ ）
A．压强和浮力都增大 B．压强和浮力都不变
C．压强增大，浮力不变 D．压强不变，浮力增大
6．两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于
（ ）
A．减小了导体长度 B．减小了导体横截面积
C．增大了导体长度 D．增大了导体横截面积

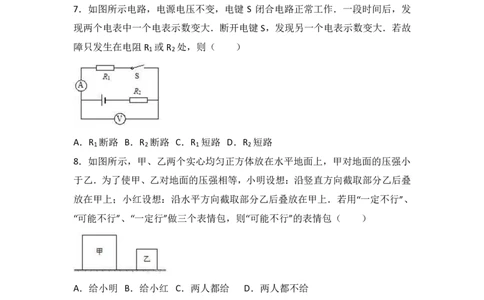

7．如图所示电路，电源电压不变，电键 S 闭合电路正常工作．一段时间后，发
现两个电表中一个电表示数变大．断开电键 S，发现另一个电表示数变大．若故
障只发生在电阻R 或 R 处，则（ ）
1 2
A．R 断路 B．R 断路 C．R 短路 D．R 短路
1 2 1 2
8．如图所示，甲、乙两个实心均匀正方体放在水平地面上，甲对地面的压强小
于乙．为了使甲、乙对地面的压强相等，小明设想：沿竖直方向截取部分乙后叠
放在甲上；小红设想：沿水平方向截取部分乙后叠放在甲上．若用“一定不行”、
“可能不行”、“一定行”做三个表情包，则“可能不行”的表情包（ ）
A．给小明 B．给小红 C．两人都给 D．两人都不给
二、填空题（共 26分）请将答案填入答题纸的相应位置．
9．导体两端的电压是导体中自由电荷做 移动的原因．物理学规定电流是从
电源的 极流出的．用电器工作时要消耗 能．
10．甲灯标有“220V 22W”字样，它正常发光的电压为 伏，10小时内消耗的
电能为 度；乙灯标有“220V 11W”字样，甲、乙均正常发光时， 灯更亮．
11． 是表示压力产生的形变效果的物理量．1 帕表示 1 米 2面积上所受的压教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
力为 牛．一块砖块由平放变成竖放时，水平地面受到砖块的 不变．
12．茶壶是根据 原理工作的．如图所示，当壶内盛满水，水面可到达图中
位置（选填“A”或“B”）．一般茶壶的壶盖上都有一个进气小孔，该小孔的作用是
为了维持壶内的气压 壶外大气压（选填“小于”、“等于”或“大于”）．

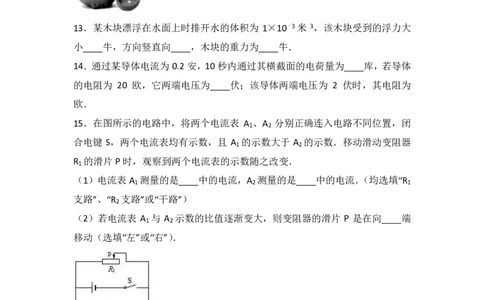

13．某木块漂浮在水面上时排开水的体积为 1×10﹣3米 3，该木块受到的浮力大
小 牛，方向竖直向 ，木块的重力为 牛．
14．通过某导体电流为 0.2 安，10 秒内通过其横截面的电荷量为 库，若导体
的电阻为 20 欧，它两端电压为 伏；该导体两端电压为 2 伏时，其电阻为
欧．
15．在图所示的电路中，将两个电流表 A 、A 分别正确连入电路不同位置，闭
1 2
合电键 S，两个电流表均有示数，且 A 的示数大于 A 的示数．移动滑动变阻器
1 2
R 的滑片P 时，观察到两个电流表的示数随之改变．
1
（1）电流表A 测量的是 中的电流，A 测量的是 中的电流．（均选填“R
1 2 1
支路”、“R 支路”或“干路”）
2
（2）若电流表 A 与 A 示数的比值逐渐变大，则变阻器的滑片 P 是在向 端
1 2
移动（选填“左”或“右”）．
16．液体密度计常用来测定啤酒、牛奶等液体的密度，从而判定其中的含水量．如
图所示是将一支密度计放入牛奶中的情景．请仔细观察图中密度计上所标的刻度
线及刻度值，回答下列问题．
（1）该密度计的测量范围是 克/厘米 3．若测得某品牌牛奶的密度越小，说
明其中的含水量越 （选填“低”或“高”）．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）一般测量工具上的刻度是均匀的，但密度计却不均匀，观察其相邻刻度线
之间的间距随刻度值大小的变化可发现： ．
三、作图题（共 7 分）请将图直接画在答题纸的相应位置，作图题必须使用 2B
铅笔．
17．重为 20 牛的物体静止在水平地面上，用力的图示法在图中画出它对地面的
压力F．
18．在图所示电路的○内，填上适当的电表符号，使电键 S 闭合时两灯均能发光．
19．在图所示电路中补上一根导线，要求当电键闭合、向右移动变阻器滑片时小
灯逐渐变亮．
四、计算题（共 23 分）请将计算过程和答案写在答题纸的相应位置．
20．某导体的电阻为 10 欧，当它两端的电压为 3 伏时，求：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）通过导体的电流．
（2）10 秒内电流对导体做的功．
21．在图（a）所示电路中，电源电压 4.5 伏保持不变，变阻器上标有“10Ω 2A”
字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．
（1）电流表示数为 安，电压表示数为 伏，求变阻器R 的电功率．
2
（2）求电阻R 的阻值．
1
（3）在电路安全工作前提下，移动变阻器滑片 P，发现有一个电表示数无法达
到所选量程的最大值．请判断：是 表无法达到最大值，通过计算说明理由．
22．如图所示，薄壁轻质圆柱形容器甲内盛有水，水深为容器高度的 ，金属圆
柱体乙与甲内水面等高．甲、乙均置于水平地面上．
（1）若甲内水深0.2米，求水对容器甲底部的压强．
（2）若乙的质量5 千克，底面积 10﹣2米2，求乙对地面的压强．
（3）将乙浸没在甲容器内的水中后，水不溢出，甲对地面的压强恰为原压强的
2.5 倍，求乙密度的最小值．
五、实验题（共 18 分）请根据要求在答题纸的相应位置作答．
23．探究物质质量与体积的关系时，需要用 测出物体的质量，测量时被测物
体要放在它的 盘．用 U 形管压强计可探究 规律，使用前应使两管中液
面的 为零．
24．某同学做“验证阿基米德原理”实验，请根据图中的情景填写实验报告（部分）
空格中的内容．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
实验目的：定量研究物体受到的 与它
排开的液体所受的重力之间的关系．
…
数据处理：
（1）物体受到的浮力是 牛．
（2）物体排开的液体体积是 厘米3．
（3）物体排开的液体所受的重力是 牛．
25．甲同学要测定导体R 的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电
x
功率．他们选取了电压均为 6 伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电
键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压
表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入
电路，并按规范步骤进行操作．
（1）为了能顺利完成各自的测量任务，选取电压表的是 同学．两位同学实
验依据的原理 （选填“相同”或“不同”）．连接电路时，电键应处于 状态．
（2）选取电流表的同学闭合电键时，电流表示数 0.16 安；移动变阻器滑片至中
点位置时（即它接入电路的电阻 10 欧），电流表示数 0.22 安．选取电压表的同
学闭合电键时，电压表示数 2.3 伏；同样将滑片移至中点位置时，电压表示数 3.5
伏．
综合上述信息，甲同学测得 R 的电阻是 欧，乙同学测得小灯 L 的额定电功
x
率是 瓦．
26．为探究浸没在水中的物体对容器底的压力与哪些因素有关，某小组同学利用
DIS数据采集系统及若干重力 G和密度ρ 已知的实心物体等器材进行实验．他们
将实心物体放入盛水的平底容器中（如图所示），测出物体对容器底的压力 F，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
并将实验数据记录在表一中．
表 实验序号 1 2 3 4 5 6 7 8 9
密度 ρ（g/cm3） 2.0 2.5 3.0
一 重力 G （N） 4 8 12 4 8 12 3 6 9
压力 F （N） 2.0 4.0 6.0 2.4 4.8 7.2 2.0 4.0 6.0
表 （ρ﹣ρ ）：ρ 1：2 3：5 2：3
水
二 F：G
（1）分析表一中实验序号 中的数据及相关条件可初步得出：当物体的重力
相同时，浸没在水中的物体对容器底的压力随物体密度的增大而增大．
（2）分析表一中实验序号 1、2、3（或4、5、6，或7、8、9）中的数据及相关
条件可初步得出： ．
（3）小组同学进一步综合分析表一中的数据有了新发现，他们将经计算得到的
部分数据记录在表二中．
（a）表二中空缺的数据依次为 、 、 ．
（b）按表二中数据反映的规律推理：若浸没在水中某实心物体的密度 ρ=4g/cm3，
重力G=12N，则物体对容器底的压力 F= N．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年上海市浦东新区中考物理一模试卷
参考答案与试题解析
一、选择题（每题 2 分，共 16分）下列各题均只有一个正确选项，请在答题纸
的相应位置填写答案．
1．一节普通新干电池的电压是（ ）
A．1 伏 B．1.5 伏 C．2 伏 D．3 伏
【考点】电压．
【分析】根据一节干电池的电压进行解答．
【解答】解：一节干电池的电压为 1.5V，故B正确、ACD 错误．
故选B．
2．首先通过实验测出大气压强的科学家是（ ）
A．瓦特 B．阿基米德 C．帕斯卡 D．托里拆利
【考点】大气压强的存在．
【分析】本题根据对初中物理中几位重大贡献的科学家的认识做出选择．
【解答】解：A、瓦特发明了蒸汽机，故 A 错误；
B、阿基米德研究了物体受到的浮力与其排开液体重力的关系，得出了阿基米德
原理，故B错误；
C、帕斯卡发现了帕斯卡原理，故 C错误；
D、托里拆利第一个测出了大气压的值，故 D 正确．
故选D．
3．电能表上的“千瓦时”，是下列哪个物理量的单位（ ）
A．电流 B．电压 C．电阻 D．电功
【考点】电功．
【分析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功
（消耗的电能）．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：1kW•h=1kW×1h=1000W×3600s=3.6×106J，
J 是电能的单位，所以“kW•h”是电功的单位．
故选D．
4．动物大都有各自的“绝活”，图所示的“绝活”中，可以减小压强的是（ ）
A．
骆驼的脚掌 B．
野牛的角 C．
鹰爪 D．
啄木鸟的嘴
【考点】减小压强的方法及其应用．
【分析】影响压强大小的因素是压力大小和受力面积的大小，在压力一定的情况
下，要判断是否减小压强，关键看是否增大了受力面积．
【解答】解：A、骆驼脚掌面积比较大，在压力一定时，可减小压强，符合题意；
B、野牛的角，受力面积非常小，在压力一定时，可增大压强，不合题意；
C、老鹰的利爪，受力面积比较小，在压力一定时，可增大压强，不合题意；
D、啄木鸟的嘴尖，受力面积小，在压力一定时，可增大压强，不合题意．
故选A．
5．“海斗号”潜水器的最大潜深达 10767 米，使我国成为世界第三个拥有万米级
深潜器的国家．当“海斗号”在万米深处继续下潜时，受到海水的（ ）
A．压强和浮力都增大 B．压强和浮力都不变教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
C．压强增大，浮力不变 D．压强不变，浮力增大
【考点】液体压强计算公式的应用；阿基米德原理．
【分析】潜水器完全进入水中后，所排开的水的体积不变，但下潜过程中，深度
变大，根据阿基米德原理和液体压强与深度的关系得出答案．
【解答】解：潜水器下潜的过程中，所处深度 h 增大，排开水的体积v 不变，
排
因为p=ρ gh，F =ρ gv ，水的密度ρ 不变，
水 浮 水 排 水
所以当“海斗号”在万米深处继续下潜时，它受到的压强变大，受到的浮力不变．
故选C．
6．两个导体并联后的总电阻小于其中任何一个导体的电阻，因为并联相当于
（ ）
A．减小了导体长度 B．减小了导体横截面积
C．增大了导体长度 D．增大了导体横截面积
【考点】影响电阻大小的因素．
【分析】利用决定导体大小的因素（长度、横截面积和材料）分析并理解电阻越
并越小．
【解答】解：
导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面
积越小，导体的电阻越大；
两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个
电阻都小，故D 正确．
故选D．
7．如图所示电路，电源电压不变，电键 S 闭合电路正常工作．一段时间后，发
现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故
障只发生在电阻R 或 R 处，则（ ）
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．R 断路 B．R 断路 C．R 短路 D．R 短路
1 2 1 2
【考点】电流表、电压表在判断电路故障中的应用．
【分析】根据电路图可知，两电阻串联，电流表测量电路电流，电压表测量电阻
R 的电压；根据电流表和电压表的示数变化情况判断电路故障．
1
【解答】解：据电路图可知，两电阻串联，电流表测量电路电流，电压表测量电
阻R 的电压，
1
当 R 短路时，电流表示数增大，电压表被短路，示数为零；当断开开关时，电
1
路中无电流，电流表无示数，电压表有示数即另一电表有示数，符合题意．
则故障是R 短路．
1
故选C．
8．如图所示，甲、乙两个实心均匀正方体放在水平地面上，甲对地面的压强小
于乙．为了使甲、乙对地面的压强相等，小明设想：沿竖直方向截取部分乙后叠
放在甲上；小红设想：沿水平方向截取部分乙后叠放在甲上．若用“一定不行”、
“可能不行”、“一定行”做三个表情包，则“可能不行”的表情包（ ）
A．给小明 B．给小红 C．两人都给 D．两人都不给
【考点】压强大小比较．
【分析】沿竖直方向截取部分乙后，乙对地面的压强不变，根据公式 p= 分析甲
对地面的压强的变化．
【解答】解：甲、乙两个实心均匀正方体放在水平地面上，甲对地面的压强小于
乙；
小明的设想：沿竖直方向截取部分乙后，乙对地面的压强不变；将部分乙放在甲
上后，能增大甲对地面的压力，从而增大甲对面的压强，由于甲的底面积是一定
的，所以增加部分乙的重力后，甲对地产生的压强有可能达不到乙的压强，故应
该把“可能不行”的表情包给小明；
小红的设想：沿水平方向截取部分乙后叠放在甲上后，乙的压强会减小，甲的压教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
强会增大，故一定能达到压强相等．
故选：A．
二、填空题（共 26分）请将答案填入答题纸的相应位置．
9．导体两端的电压是导体中自由电荷做 定向 移动的原因．物理学规定电流
是从电源的 正 极流出的．用电器工作时要消耗 电 能．
【考点】电压；电流的方向．
【分析】电荷的定向移动形成电流，电流从电源的正极流出、负极流入，用电器
是消耗电能的装置．
【解答】解：电压是使导体中电荷发生定向运动形成电流的原因，物理学规定电
流从电源的正极流出、负极流入，用电器工作时要消耗电能转化为其它形式的能．
故答案为：定向；正；电．
10．甲灯标有“220V 22W”字样，它正常发光的电压为 220 伏，10 小时内消耗
的电能为 0.22 度；乙灯标有“220V 11W”字样，甲、乙均正常发光时， 甲 灯
更亮．
【考点】额定电压；电功的计算；实际功率．
【分析】由灯泡的铭牌可知额定电压和额定功率，根据灯泡正常工作时的功率和
额定功率相等可知正常发光时消耗的电功率，
根据W=Pt 可求10 小时消耗的电能．
灯泡正常工作时的功率为额定功率，灯泡的亮暗取决于实际功率的大小；
【解答】解：灯泡正常发光时的电压和额定电压相等，故甲灯正常发光的电压为
220V；
该灯泡正常发光时消耗的电功率为 60W；
由P= 可得，10h 消耗电能 W=Pt=0.022kW×10h=0.22kW•h．
灯泡的亮暗取决于实际功率的大小，当灯泡正常工作时的实际功率和额定功率相
等，由铭牌可知，甲灯泡的实际功率大、灯泡更亮
故答案为：220；0.22；甲．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
11． 压强 是表示压力产生的形变效果的物理量．1 帕表示 1 米 2面积上所受
的压力为 1 牛．一块砖块由平放变成竖放时，水平地面受到砖块的 压力 不
变．
【考点】压强．
【分析】压强是反映压力的作用效果的物理量；压强表示单位面积上受到的压力；
在水平面上压力等于物体自身的重力．
【解答】解：压强是表示压力产生的形变效果的物理量．
1 帕表示1 米2面积上所受的压力为 1 牛．
一块砖块由平放变成竖放时，水平地面受到砖块的压力等于重力不变．
故答案为：压强；1；压力．
12．茶壶是根据 连通器 原理工作的．如图所示，当壶内盛满水，水面可到达
图中 B 位置（选填“A”或“B”）．一般茶壶的壶盖上都有一个进气小孔，该小孔
的作用是为了维持壶内的气压 等于 壶外大气压（选填“小于”、“等于”或“大
于”）．
【考点】连通器原理；大气压强的存在．
【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时
连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．
茶壶的壶盖上的进气小孔可将内外空气连通，起到平衡气压的作用．
【解答】解：茶壶的结构是上端开口，下部连通，构成一个连通器，因此是利用
连通器原理工作的．
根据同种液体，在液体不流动时连通器内各容器的液面总是保持相平可知，当壶
内盛满水，水面可到达图中 B位置．
一般茶壶的壶盖上都有一个进气小孔，该小孔的作用是为了将内外气体连通，维
持壶内的气压等于壶外大气压，使茶水可以顺利倒出来．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：连通器；B； 等于．
13．某木块漂浮在水面上时排开水的体积为 1×10﹣3米 3，该木块受到的浮力大
小 9.8 牛，方向竖直向 上 ，木块的重力为 9.8 牛．
【考点】阿基米德原理；物体的浮沉条件及其应用．
【分析】知道木球漂浮时排开水的体积，根据阿基米德原理求出受到的浮力，浮
力的方向竖直向上，再根据物体漂浮条件求出木球的重力．
【解答】解：木球漂浮时受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×1×10﹣3m3=9.8N，
浮 水 排
浮力的方向竖直向上，
因物体漂浮时受到的浮力和自身的重力相等，
所以，木块的重力：
G=F =9.8N．
浮
故答案为：9.8；上；9.8．
14．通过某导体电流为 0.2 安，10 秒内通过其横截面的电荷量为 2 库，若导
体的电阻为20 欧，它两端电压为 4 伏；该导体两端电压为 2 伏时，其电阻为
20 欧．
【考点】欧姆定律的应用；电量及其计算．
【分析】（1）利用电流定义式的变形公式 Q=It 求通过导体横截面的电荷量；
（2）知道通过导体的电流和导体的电阻，利用欧姆定律求导体两端的电压；
（3）电阻是导体本身具有的阻碍电流的性质，它的大小与电压、电流的大小无
关．
【解答】解：
（1）由I= 得通过导体横截面的电荷量：
Q=It=0.2A×10s=2C；
（2）由欧姆定律得导体两端的电压：
U=IR=0.2A×20Ω=4V；
（3）因为电阻是导体的一种性质，它的大小与电压、电流的大小无关，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以导体两端的电压变为 2V 时，电阻的大小不变，仍为20Ω．
故答案为：2；4；20．
15．在图所示的电路中，将两个电流表 A 、A 分别正确连入电路不同位置，闭
1 2
合电键 S，两个电流表均有示数，且 A 的示数大于 A 的示数．移动滑动变阻器
1 2
R 的滑片P 时，观察到两个电流表的示数随之改变．
1
（1）电流表A 测量的是 干路 中的电流，A 测量的是 R 支路 中的电流．（均
1 2 1
选填“R 支路”、“R 支路”或“干路”）
1 2
（2）若电流表A 与 A 示数的比值逐渐变大，则变阻器的滑片 P 是在向 右 端
1 2
移动（选填“左”或“右”）．
【考点】电路的基本连接方式．
【分析】由图可知 R 与滑动变阻器 R 并联，由“A 的示数大于 A 的示数．移动
2 1 1 2
滑动变阻器R 的滑片 P 时，观察到两个电流表的示数随之改变”判断电流表的位
1
置．
由滑片的移动可知滑动变阻器接入电阻的变化，则可知 A 、A 示数的变化；根
1 2
据并联电路的电流规律可知电流表A 的示数与电流表A 的示数的和跟电流表A
1 2 2
的示数比值的变化．
【解答】解：（1）由图可知 R 与滑动变阻器 R 并联，由“A 的示数大于 A 的示
2 1 1 2
数”知电流表A 测量的是干路中的电流，A 测量的是支路中的电流，移动滑动变
1 2
阻器R 的滑片P 时，观察到两个电流表的示数随之改变，故 A 测量的是 R 支路
1 2 1
中的电流；
（2）当滑片P 由图中所指位置向右移动时，滑动变阻器接入电阻变大，
则由欧姆定律可得，通过 A 的电流I 减小；
2 2
而R 两端的电压不变，所以通过 A 的示数I 不变；
1 1 1
根据干路电流等于各支路电流之和可知，干路电流变小；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
电流表A 的示数与电流表A 的示数的和跟电流表A 的示数的比值为 =
1 2 2
+1，所以比值会变大．
故答案为：（1）干路；R 支路；（2）右．
1
16．液体密度计常用来测定啤酒、牛奶等液体的密度，从而判定其中的含水量．如
图所示是将一支密度计放入牛奶中的情景．请仔细观察图中密度计上所标的刻度
线及刻度值，回答下列问题．
（1）该密度计的测量范围是 0.8～1.2 克/厘米 3．若测得某品牌牛奶的密度越
小，说明其中的含水量越 高 （选填“低”或“高”）．
（2）一般测量工具上的刻度是均匀的，但密度计却不均匀，观察其相邻刻度线
之间的间距随刻度值大小的变化可发现： 密度计上刻度值越大，相邻刻度线之
间的间距越小 ．
【考点】物体的浮沉条件及其应用；密度公式的应用．
【分析】（1）由图可知密度计的测量范围，牛奶的密度大于水的密度，牛奶的密
度越小，说明牛奶的密度越接近水的密度，含水量就越高；
（2）观察图中密度计刻度的特点，然后进行解答．
【解答】解：（1）由图可知，密度计的测量范围为 0.8～1.2g/cm3；
牛奶的密度大于水的密度，牛奶的密度越小，说明牛奶的密度越接近水的密度，
含水量越高；
（2）由图可知，相邻刻度线之间的间距随刻度值的变大逐渐变小，所以密度计
上刻度值越大，相邻刻度线之间的间距越小．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：
（1）0.8～1.2；高；
（2）密度计上刻度值越大，相邻刻度线之间的间距越小．
三、作图题（共 7 分）请将图直接画在答题纸的相应位置，作图题必须使用 2B
铅笔．
17．重为 20 牛的物体静止在水平地面上，用力的图示法在图中画出它对地面的
压力F．
【考点】力的示意图．
【分析】已知的是重力，要求画出的是压力，因此，分析时要搞清在此种状态下，
重力与压力的关系，明确三要素，再确定标度，最后画出线段．
【解答】解：物体静止在水平地面上，所以压力的大小等于重力，为 20N，方向
垂直于接触面向下，作用点在接触面上．如图所示：
18．在图所示电路的○内，填上适当的电表符号，使电键 S 闭合时两灯均能发光．
【考点】电路图及元件符号．
【分析】电流表是串联使用的，电压表是并联使用的．由于两个电灯都要发光，
且两个电灯中间和两边已经连在一起，根据电路的不同连接特点可做出尝试．
【解答】解：根据题意可知，使电键 S 闭合时两灯均能发光，若左边○内填入电
流表，则右边灯泡不发光，若都为电流表则电源短路，绝对不允许，若都为电压教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
变，两灯泡都不亮，故左边为电压表，右边为电流表；
如下图所示：
19．在图所示电路中补上一根导线，要求当电键闭合、向右移动变阻器滑片时小
灯逐渐变亮．
【考点】实物的电路连接．
【分析】滑动变阻器应与被控制元件串联，并且一上一下接入电路中，根据向右
移动变阻器滑片时小灯逐渐变亮确定其接线柱．
【解答】解：
电键闭合、向右移动变阻器滑片时小灯逐渐变亮，说明电路中电流变大，电路中
电阻变小，所以应将右下接线柱接入电路中且与灯泡串联，如图所示：
．
四、计算题（共 23 分）请将计算过程和答案写在答题纸的相应位置．
20．某导体的电阻为 10 欧，当它两端的电压为 3 伏时，求：
（1）通过导体的电流．
（2）10 秒内电流对导体做的功．
【考点】欧姆定律的应用；电功的计算．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】（1）依据欧姆定律，由 I= 求解；
（2）电功即消耗的电能，其大小可由 W=UIt 解题．
【解答】解：（1）通过导体的电流为：I= = =0.3A；
（2）10 秒内电流对导体做的功 W=UIt=3V×0.3A×10s=9J．
答：（1）通过导体的电流为 0.3A；
（2）10 秒内电流对导体做的功为 9J．
21．在图（a）所示电路中，电源电压 4.5 伏保持不变，变阻器上标有“10Ω 2A”
字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．
（1）电流表示数为 0.4 安，电压表示数为 2.1 伏，求变阻器R 的电功率．
2
（2）求电阻R 的阻值．
1
（3）在电路安全工作前提下，移动变阻器滑片 P，发现有一个电表示数无法达
到所选量程的最大值．请判断：是 电压 表无法达到最大值，通过计算说明理
由．
【考点】欧姆定律的应用．
【分析】（1）根据电流表电压表所用的量程，明确最小分度，读出示数，由 P=UI
解题；
（2）分析电路，根据串联电路的特点，利用R= 求解；
（3）根据电流表和电压表量程，分析当其中一只电表的示数最大时，另一只电
表的示数，据此进行判断．
【解答】解：（1）由 a 图可知，R 与R 串联，电压表测 R 两端电压，
1 2 2
由图可知，电流表所用 0～0.6A 量程，最小分度为 0.02A，可读出示数I=0.4A；
电压表量程为0～3V，最小分度0.1V，可读出示数 U =2.1V；
2
电阻R 的功率P =U I=2.1V×0.4A=0.84W；
2 2 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）R 两端电压：U =U﹣U =4.5V﹣2.1V=2.4V；
1 1 2
R 电阻值：R = = =6Ω；
1 1
（3）若电流表示数为最大值I =0.6A；电压表示数U'=U﹣U =U﹣I R =4.5V﹣0.6A
大 1 大 1
×6Ω=0.9V，
R 接入电路阻值：R' = = =1.5Ω＜10Ω，故电流表的示数可达到最大值；
2 2
若电压表示数为最大值 U =3V，则R1 两端电压：U' =4.5V﹣3V=1.5V
大 1
电路电流为：I'= = =0.25A；
R 接入电路中的电阻值：R'' = = =12Ω＞10Ω，故电压表的示数达不到最
2 2
大值；
答：（1）电流表示数为0.4A安，电压表示数为2.1伏，变阻器R 的电功率为0.84W；
2
（2）电阻R 的阻值为 6Ω；
1
（3）在电路安全工作前提下，移动变阻器滑片 P，电压表无法达到最大值．
22．如图所示，薄壁轻质圆柱形容器甲内盛有水，水深为容器高度的 ，金属圆
柱体乙与甲内水面等高．甲、乙均置于水平地面上．
（1）若甲内水深0.2米，求水对容器甲底部的压强．
（2）若乙的质量5 千克，底面积 10﹣2米2，求乙对地面的压强．
（3）将乙浸没在甲容器内的水中后，水不溢出，甲对地面的压强恰为原压强的
2.5 倍，求乙密度的最小值．
【考点】压强的大小及其计算．
【分析】（1）根据p=ρgh 可求得水对容器乙底部的压强；
（2）金属圆柱体乙对地面的压力等于圆柱体的重力，知道受力面积，利用压强
公式p= 求乙对地面的压强；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（3）已知甲对地面的压强恰为原压强的 2.5 倍，根据甲对地面的压力等于圆柱
体的重力和水的重力可求得 G 与G 的关系，根据水深为容器高度的 ，乙浸没
乙 水
在甲容器内的水中后，水不溢出，可知，乙排开水的体积与原来水的体积关系；
然后利用密度公式求得乙密度的最小值．
【解答】解：（1）水对容器甲底的压强：
p=ρ gh=1.0×103kg/m3×9.8N/kg×0.2m=1960Pa．
水
（2）圆柱体乙置于水平地面上，圆柱体对地面的压力 F=G =m g=5kg×
乙 乙
9.8N/kg=49N，
圆柱体乙对地面的压强：
p = = =4900Pa；
乙
（3）甲对地面原压强 p = = ，
甲
由“将乙浸没在甲容器内的水中后，水不溢出，甲对地面的压强恰为原压强的 2.5
倍”可得， =2.5p ，
甲
此时甲对地面的压力 F′=G +G ，受力面积S 不变，
水 乙 甲
则G +G =2.5G ，
水 乙 水
G =1.5G ，
乙 水
m g=1.5m g=1.5ρ V g，
乙 水 水 水
m =1.5ρ V ，
乙 水 水
由“水深为容器高度的 ，将乙浸没在甲容器内的水中后，水不溢出”可知，乙排
开水的高度为原来水的深度的 ，
则乙排开水的体积V = V ，
乙最大 水
ρ = = =3ρ =3×1.0×103kg/m3，
乙最小 水
答：（1）水对容器甲底部的压强为 1960Pa．
（2）乙对地面的压强为 4900Pa．
（3）乙密度的最小值为 3×1.0×103kg/m3．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
五、实验题（共 18 分）请根据要求在答题纸的相应位置作答．
23．探究物质质量与体积的关系时，需要用 天平 测出物体的质量，测量时被
测物体要放在它的 左 盘．用 U 形管压强计可探究 液体内部压强 规律，
使用前应使两管中液面的 高度差 为零．
【考点】质量的测量与天平；探究液体压强的特点实验．
【分析】（1）在探究物质的质量与体积的关系的实验中，需要测量质量和体积，
需要的测量工具是天平和量筒；天平在使用前要先调节平衡（放在水平台上、通
过调节平衡螺母使横梁平衡）；称量时要遵循左物右码的规则；
（2）用压强计测量液体内部压强，通过 U型管左右液面出现高度差来反映压强
的大小．
【解答】解：
（1）在探究物质的质量与体积的关系的实验中，用天平测物体的质量；使用天
平前，调节平衡螺母使横梁平衡；天平测量时，左盘放物体、右盘放砝码；
（2）用U形管压强计可探究液体内部压强规律，把调节好的压强计放在空气中
时，它是一个连通器，使用前应使 U形管两边的液面应该相平，即高度差为零．
故答案为：（1）天平； 左；（2）液体内部压强； 高度差．
24．某同学做“验证阿基米德原理”实验，请根据图中的情景填写实验报告（部分）
空格中的内容．
实验目的：定量研究物体受到的 浮力 与
它
排开的液体所受的重力之间的关系．
…
数据处理：
（1）物体受到的浮力是 3 牛．
（2）物体排开的液体体积是 300 厘米3．
（3）物体排开的液体所受的重力是 2.94
牛．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】探究浮力大小的实验．
【分析】研究浸没在液体中的物体受到的浮力与它排开的液体所受重力之间的关
系时：
利用称重法测量金属块受到的浮力，利用排水法得出金属块排开水的体积，求出
排开水的重，通过比较得出结论．
【解答】解：实验名称：验证阿基米德原理．
实验目的：用实验来定量研究，浸没在液体中的物体受到的浮力与物体排开的液
体所受重力之间的关系．
（1）弹簧测力计的分度值为 0.2N，物体的重力 G=4.5N，物体浸没在液体中弹簧
测力计的示数F′=1.5N，
则物体受到的浮力F =G﹣F′=4.5N﹣1.5N=3N；
浮
（2）物体排开的液体体积 V=700cm3﹣400cm3=300cm3=3×10﹣4m3，
（3）物体排开的液体重力 G =mg=ρVg=1.0×103kg/m3×3×10﹣4m3×
排
9.8N/kg=2.94N；
故答案为：浮力；（1）3；（2）300；（3）2.94．
25．甲同学要测定导体R 的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电
x
功率．他们选取了电压均为 6 伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电
键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压
表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入
电路，并按规范步骤进行操作．
（1）为了能顺利完成各自的测量任务，选取电压表的是 乙 同学．两位同学
实验依据的原理 不同 （选填“相同”或“不同”）．连接电路时，电键应处于 断教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
开 状态．
（2）选取电流表的同学闭合电键时，电流表示数 0.16 安；移动变阻器滑片至中
点位置时（即它接入电路的电阻 10 欧），电流表示数 0.22 安．选取电压表的同
学闭合电键时，电压表示数 2.3 伏；同样将滑片移至中点位置时，电压表示数 3.5
伏．
综合上述信息，甲同学测得 R 的电阻是 17.4 欧，乙同学测得小灯 L的额定电
x
功率是 0.875 瓦．
【考点】伏安法测电阻的探究实验；串联电路的电压规律；电功率的测量．
【分析】电源电压已知，变阻器的最大阻值已知，变阻器可视为定值电阻，
（1）连接电路时，为保护电路，变阻器连入电路中的电阻最大，开关应是断开
的．
用测电流表测出电路中的电流，根据欧姆定律可求出电路的总电阻，由串联电阻
的规律可求待测电阻，甲同学测电阻选用电流表即可；
因灯在额定电压下的功率为额定功率，所以乙同学要选用电压表，根据串联电路
电压的规律，根据欧姆定律求出灯正常发光时通过变阻器的电流，即可根据 P=UI
求出灯的额定功率；
（2）结合甲同学得到的两次具体数据求出待测电阻的大小，为减小误差，取平
均值作为测量结果；
结合乙同学的操作得到的数据，求出小灯 L的额定电功率．
【解答】解：（1）本题中，变阻器与待测电阻串联，电源电压均为 6V，滑动变
阻器均标有“20Ω 2A”字样，表示变阻器的最大阻值为 20Ω，滑动变阻器可视为 2
个定值电阻，当全部阻值（全部电阻的二分之一）连入电路中时，记下电流的示
数I（I ），根据欧姆定律可求出此时的总电阻，根据电阻的串联规律求出待测电
1 2
阻的大小，两次测量的平均值作为最后的测量结果，所以甲同学选取电流表即可；
乙同学要测定标有“3.5V”字样小灯L的额定电功率，因灯在额定电压下的功率为
额定功率，所以乙同学应选用电压表，当灯正常发光时，根据串联电路的规律，
求出变阻器的电压，根据欧姆定律求出通过变阻器的电流，即灯正常发光时的电
流大小，根据P=UI求灯 L的额定功率；
所以，为了能顺利完成各自的测量任务，选取电压表的是乙同学．两位同学实验教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
依据的原理不同；
连接电路时，为保护电路，电键应处于断开状态；
（2）因按规范步骤进行操作，电流表串联在电流中，电压表并联在待测电阻的
两端，连接电路时，变阻器连入电路中的电阻最大．
选取电流表的甲同学闭合电键时，电流表示数 I =0.16 安，
1
由（1），此时电路的总电阻 R = = =37.5Ω，
总1
待测电阻的大小R =37.5Ω﹣20Ω=17.5Ω；
x1
移动变阻器滑片至中点位置时（即它接入电路的电阻 10 欧），电流表示数 I =0.22
2
安，
此时电路的总电阻R = = ≈27.3Ω，
总2
待测电阻的大小R =27.3Ω﹣10Ω=17.3Ω，
x2
待测电阻R = = =17.4Ω；
x
选取电压表的乙同学闭合电键时，电压表示数 2.3 伏；
同样将滑片移至中点位置时，电压表示数 3.5 伏，此时灯正常发光，
根据串联电路电压的规律，变阻器的电压 U =6V﹣3.5V=2.5V，
滑
通过变阻器的电流大小 I = = =0.25A，
滑
根据串联电路电流的规律，灯正常发光时的电流 I =0.25A，
L
灯的额定功率P =U I =3.5V×0.25A=0.875W；
L LL
故答案为：（1）乙； 不同；断开；
（2）17.4； 0.875．
26．为探究浸没在水中的物体对容器底的压力与哪些因素有关，某小组同学利用
DIS数据采集系统及若干重力 G和密度ρ 已知的实心物体等器材进行实验．他们
将实心物体放入盛水的平底容器中（如图所示），测出物体对容器底的压力 F，
并将实验数据记录在表一中．
表 实验序号 1 2 3 4 5 6 7 8 9
密度 ρ（g/cm3） 2.0 2.5 3.0教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
一 重力 G （N） 4 8 12 4 8 12 3 6 9
压力 F （N） 2.0 4.0 6.0 2.4 4.8 7.2 2.0 4.0 6.0
表 （ρ﹣ρ ）：ρ 1：2 3：5 2：3
水
二 F：G
（1）分析表一中实验序号 1 与 4（或2 与5，或 3 与6） 中的数据及相关条
件可初步得出：当物体的重力相同时，浸没在水中的物体对容器底的压力随物体
密度的增大而增大．
（2）分析表一中实验序号 1、2、3（或4、5、6，或7、8、9）中的数据及相关
条件可初步得出： 当物体的密度相同时，浸没在水中的物体对容器底的压力与
物体的重力成正比 ．
（3）小组同学进一步综合分析表一中的数据有了新发现，他们将经计算得到的
部分数据记录在表二中．
（a）表二中空缺的数据依次为 1：2 、 3：5 、 2：3 ．
（b）按表二中数据反映的规律推理：若浸没在水中某实心物体的密度 ρ=4g/cm3，
重力G=12N，则物体对容器底的压力 F= 9 N．
【考点】探究浮力大小的实验．
【分析】（1）要分析重力相同时，压力与物体密度的关系，需分析重力相同，密
度不同的数据；
（2）分析表一中实验序号 1、2、3（或4、5、6，或7、8、9）中的数据，根据
压力与重力的大小关系得出结论；
（3）（a）计算出F 与 G的比值填入表格中；
（b）根据F：G与（ρ﹣ρ ）：ρ 的比值关系得出结论．
水
【解答】解：（1）1 与 4、2 与5、3 与6 的重力相同，物体的密度不同，且密度
越大，压力越大，可得当物体的重力相同时，浸没在水中的物体对容器底的压力教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
随物体密度的增大而增大；
（2）1、2、3（或 4、5、6，或 7、8、9）中的数据，压力与重力的比值相同，
为一定值，可得当物体的密度相同时，浸没在水中的物体对容器底的压力与物体
的重力成正比；
（3）（a）经计算得，第一组 F 与G的比值为 1：2，第二组F 与G的比值为 3：
5，第三组F 与G的比值为 2：3；
（b）ρ=4g/cm3，则（ρ﹣ρ ）：ρ= =3：4，
水
由表格中数据知，F：G=（ρ﹣ρ ）：ρ，所以F：G=3：4，则F= ×12N=9N．
水
故答案为：（1）1 与 4（或 2 与5，或3 与 6）；（2）当物体的密度相同时，浸没
在水中的物体对容器底的压力与物体的重力成正比；（3）（a）1：2；3：5；2：3；
（b）9．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年1 月24 日
