浦东新区 2015~2016 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题(共16分)
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。更
改答案时，用橡皮擦去，重新填涂。

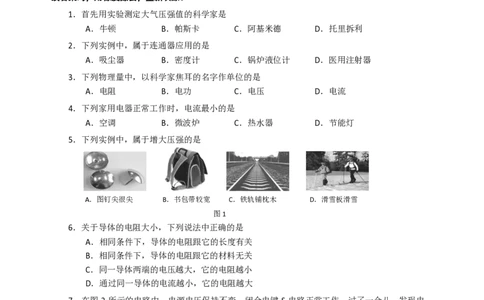

1．首先用实验测定大气压强值的科学家是
A．牛顿 B．帕斯卡 C．阿基米德 D．托里拆利
2．下列实例中，属于连通器应用的是
A．吸尘器 B．密度计 C．锅炉液位计 D．医用注射器
3．下列物理量中，以科学家焦耳的名字作单位的是
A．电阻 B．电功 C．电压 D．电流
4．下列家用电器正常工作时，电流最小的是
A．空调 B．微波炉 C．热水器 D．节能灯
5．下列实例中，属于增大压强的是
A．图钉尖很尖 B．书包带较宽 C．铁轨铺枕木 D．滑雪板滑雪
图1
6．关于导体的电阻大小，下列说法中正确的是
A．相同条件下，导体的电阻跟它的长度有关
B．相同条件下，导体的电阻跟它的材料无关
C．同一导体两端的电压越大，它的电阻越小
D．通过同一导体的电流越小，它的电阻越大
7．在图 2 所示的电路中，电源电压保持不变，闭合电键 S 电路正常工作。过了一会儿，发现电
路中有两个电表的示数突然变大。若故障只出现在R 或R 上，其它元件均完好。则
1 2
R R
A．一定是R 断路 1 2
1
B．可能是R 短路
1 V V
1 2
C．一定是R 短路 A
2
S
D．可能是R 断路
2 图2
8．如图 3 所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等。现
分别在两个正方体的上部，沿水平方向切去一部分。以下判断正确的是教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．若切去的质量相等，则甲被切去的厚度一定多
B．若剩余的质量相等，则甲被切去的厚度可能多
乙
甲
C．若切去的高度相等，则甲被切去的质量可能多
D．若剩余的高度相等，则甲被切去的厚度一定多
图3
二、填空题(共26分)
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为 (1) 伏。家中电灯与控制它的电键之间是 (2) 连接的(选填“串
联”或“并联”)，用 (3) 来测量用户消耗的电能。
10．重力为600牛的某同学躺在床上时，他对床的压力为 (4) 牛；若此时他对床面的压强为
3000帕，其物理意义表示床面每平方米面积上所受 (5) ，这时他与床面的接触面积为 (6) 米
2。

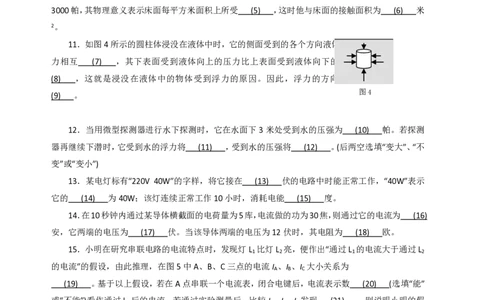

11．如图4所示的圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压
力相互 (7) ，其下表面受到液体向上的压力比上表面受到液体向下的压力
(8) ，这就是浸没在液体中的物体受到浮力的原因。因此，浮力的方向总是
图4
(9) 。
12．当用微型探测器进行水下探测时，它在水面下3 米处受到水的压强为 (10) 帕。若探测
器再继续下潜时，它受到水的浮力将 (11) ，受到水的压强将 (12) 。(后两空选填“变大”、“不
变”或“变小”)
13．某电灯标有“220V 40W”的字样，将它接在 (13) 伏的电路中时能正常工作，“40W”表示
它的 (14) 为40W；该灯连续正常工作10小时，消耗电能 (15) 度。
14．在10秒钟内通过某导体横截面的电荷量为5库，电流做的功为30焦，则通过它的电流为 (16)
安，它两端的电压为 (17) 伏。当该导体两端的电压为12伏时，其电阻为 (18) 欧。
15．小明在研究串联电路的电流特点时，发现灯L 比灯L 亮，便作出“通过L 的电流大于通过L
1 2 1 2
的电流”的假设，由此推理，在图5中A、B、C三点的电流I 、I 、I 大小关系为
A B C
(19) 。基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数 (20) (选填“能”
或“不能”)看作通过L 后的电流。若通过实验测量后，比较I 、I 、I 发现 (21) ，则说明小明的假
1 A B C
设是错误的。
L 暗
L 1 亮 2 R 1
B
A C R 2 P
S
图5 图6教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
16．在图6所示的电路中，电源电压保持不变。现将电流表A 和A 正确连入电路中，闭合电键
1 2
S后，把滑动变阻器的滑片P逐渐向右移动，在此过程中：(1)若两电流表示数的差值始终不变，则这
个差值是通过 (22) 的电流。(2)若电流表 A 与 A 示数的比值变小，则电流表 A 测量的是通过
1 2 2
(23) 的电流。(均选填“R ”、“R ”或“干路”)
1 2
三、作图题(共6分)
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重6牛的木块静止在水平地面上，请用力的图示法在图7中画出它对地面的压力F。
18．在图8中的〇里填上适当的电表符号，使之成为正确的电路图。
S
R
L
图7
图8
四、计算题(共24分)
请将计算过程和答案写入答题纸的相应位置。
19．某铁块体积为4×10-4米3，当它浸没在水中时，求铁块受到的浮力F 。
浮
20．如图9所示电路中电源电压保持不变，定值电阻R 阻值为10欧，闭合电键后，通过R 的电
2 2
R
流为0.6安，干路中的电流为1安。求： 1
R
2
(1)电源电压U；
S
(2)定值电阻R 消耗的电功率P 。
1 1
图9
21．如图10所示的电路中，电源电压为15伏且保持不变，滑动变阻器R 上标有“20Ω 1A”字样，
2
R 的阻值为10欧。闭合电键S，R 两端的电压为8伏。
1 1
P
(1)求通过电阻R 的电流I ；
1 1 R 1 R 2
(2)求10秒钟内，电流对整个电路所做电功W；
S
(3)要求在移动滑动变阻器滑片P的过程中，电路能正常工作，
图10
请通过计算说明R 两端电压的最小值。
2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
22．某足够高的薄壁圆柱形容器中盛有一定量的液体，静止在水平地面上。
(1)若容器内盛有2×10-3米3的酒精，求酒精质量m ；(ρ =0.8×103千克/米3)
酒 酒
(2)若容器内盛有0.2米深的水，求水对容器底部的压强p ；
水
(3)若容器中所盛液体的质量、体积分别为m、2V，把另一质量、体积分别为2m、V的金属圆柱
体放入液体中，如图11所示。液体对容器底部的压强变化量为Δp 、容器对水平地面的压强变化量
液
为Δp ，求Δp :Δp 的值。
容 液 容
图11
五、实验题(共18分)
请根据要求在答题纸的相应位置作答。

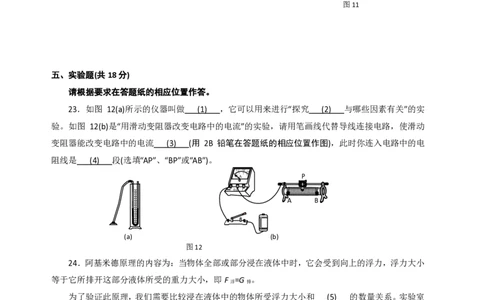

23．如图 12(a)所示的仪器叫做 (1) ，它可以用来进行“探究 (2) 与哪些因素有关”的实
验。如图 12(b)是“用滑动变阻器改变电路中的电流”的实验，请用笔画线代替导线连接电路，使滑动
变阻器能改变电路中的电流 (3) (用 2B 铅笔在答题纸的相应位置作图)，此时你连入电路中的电
阻线是 (4) 段(选填“AP”、“BP”或“AB”)。
0.6
A B
(a) (b)
图12
24．阿基米德原理的内容为：当物体全部或部分浸在液体中时，它会受到向上的浮力，浮力大小
等于它所排开这部分液体所受的重力大小，即F =G 。
浮 排
为了验证此原理，我们需要比较浸在液体中的物体所受浮力大小和 (5) 的数量关系。实验室
已提供的器材有：金属块、细线、水、小桶。
为了测量浮力，还需选用的实验器材是 (6) (从“实验超市”中选填序号)，用它测量浮力的方
法是：先测出 (7) ，再测出物体浸在液体中时它的示数，就可以得出浮力的大小。
为了达成实验目的，还需要的实验器材有 (8) (从“实验超市”中选填序号)。
“实验超市”：A．密度计、B．量筒、C．弹簧测力计、D．天平、E．U形管压强计、F．溢杯、G．烧
杯、H．小塑料袋
0.2 0 1 0 A 0.4 0.6 2 3
3
P教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
25．小伟在“用电流表、电压表测电阻”的实验中，所用电源电压为3伏且不变。他正确连接电路，
实验步骤正确。闭合电键后，在表格中记录了电流表的示数，此时电压表指针如图 13(a)所示，我们
可以根据 (9) 判断此时电压值为1.2伏；接着该同学移动滑动变阻器的滑片P到某位置，电压表
示数为1.6伏，电流表示数如图13(b)所示；当把滑动变阻器的滑片移到某端点时，电流表示数为0.48A。
请将下表填写完整。 (10)(11)(12) (计算电阻时，精确到0.1欧)
实验 电压 电流 电阻 电阻平均值
次数 /伏 /安 /欧 /欧
V A 1 0.18
(a) (b) 2 1.6
图13
3 0.48
26．在探究实心均匀圆锥体对水平面压强与哪些因素有关的实验中，某同学 顶角
用若干个不同的实心圆锥体竖直放在同一水平面上，如图 14 所示，进行了多次
高
实验，利用仪器测量得到圆锥体对水平面的压强及有关数据记录在表一、表二、
表三中。 图14
表一 ρ =3.6×103千克/米3 表二 ρ =3.0×103千克/米3 表三 ρ =2.4×103千克/米3
甲 乙 丙
实验 物 高度 顶角 压强 实验 物 高度 顶角 压强 实验 物 高度 顶角 压强
序号 质 /厘米 /度 /帕 序号 质 /厘米 /度 /帕 序号 质 /厘米 /度 /帕
1 10 40 1176 5 10 50 980 9 10 60 784
2 10 30 1176 6 10 30 980 10 15 30 1176
甲 乙 丙
3 20 30 2352 7 24 30 2352 11 30 30 2352
4 30 30 3528 8 36 30 3528 12 45 30 3528
(1)分析比较实验序号1与2，或5与6中的数据及相关条件，发现当实心均匀圆锥体的密度和高
度都相同时， (13) ，由此可以得出：实心均匀圆锥体对水平面
的压强与圆锥体的 (14) 大小无关。
(2)分析比较实验序号2(或1)与6(或5)与9，或4与11的数据及相关条件，可得出的初步结论是：
当实心均匀圆锥体的高度相同时， (15) 。
(3)分析比较实验序号 (16) 的数据及相关条件，可得出的初步结论
是：当实心均匀圆锥体的密度相同时，圆锥体对水平面的压强与高度成正比。
(4)进一步综合分析比较表一、表二、表三中的数据及相关条件，可归纳得出结论：
(a)分析比较实验序号(2与10)或(3与7与11)或(4与8与12)中的数据及相关条件，可初步得出：
(17) ；
(b)分析比较实验序号9和6和(2与10)和(3与7与11)和(4与8与12)中的数据及相关条件，可初
步得出： (18) 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
题 号 答案要点及评分说明
一、16分 1．D。 2．C。 3．B。 4．D。 5．A 。 6．A。
（每题2分） 7．B。 8．A。
9．（1）1.5； （2）串联； （3）电能表。
10．（4）600； （5）压力为3000牛顿； （6）0.2。
11．（7）抵消； （8）大； （9）竖直向上。
12．（10）29400； （11）不变； （12）变大。
二、26分
13．（13）220； （14）额定功率； （15）0.4。
（每空1分）
14．（16）0.5； （17）6。 （18）12；
15．（19）I >I >I （20）不能； （21）I =I =I 。
A B C A B C
16．（22）R ；（23）干路。
1
三、6分 17．大小，方向，作用点正确各1分。
（每题3分） 18．填表正确3分。
F ＝ρ g V
浮 液 排
19．
＝1.0×103千克/米3×9.8牛/千克×4×10－4米3
（3分）
＝3.92牛
20． ①U＝I R ＝0.6安×10欧＝6 伏
2 2
（3分） ②P＝UI ＝6V×0.4A＝2.4W
1
四、24分
21． ①I ＝U / R ＝8伏/10欧＝0.8安
1 1 1
（10 ② W ＝UIt 15伏×0.8安×10秒＝120焦
=
分） ③U
2最小
＝U－R
1
I
最大
＝5V教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①m ＝ρ V ＝0.8×103千克/米3×2×10－3米3 ＝1.6千克
酒 酒 酒
②p ＝ρ h ＝1×103千克/米3×9.8牛/千克×0.2米=1960
水 水g 水
22．
帕
（8分） ③ρ 金属 >ρ 液， 金属球浸没，1:4
说明：在计算中，有关单位错写、漏写，总扣1分。
23． （1）U形管压强计；（2）液体内部压强；（3）略（4）BP
（5）排开液体重力；（6）C；（7）金属块的重力
24．
（8）F。
（9） 电压表示数小于电源电压3V （10）1.2/6.7（11）0.26/6.2
（12）3/6.3 ；6.4
25．
（13）不同，实心均匀圆锥体对水平面压强相同
五、18分
（14）顶角
（第18到23
（15）圆锥体对水平面压强与实心均匀圆锥体密度成正比
空1分，其余
（16）2（或 1）与3 与4，6（或5）与7 与8，或9 与 10 与
每空1分）
11与12
（17）实心均匀圆锥体密度与高度乘积相同，圆锥体对水平面
26．
压强相同
（18）实心均匀圆锥体密度与高度乘积越大，圆锥体对水平面
压强越大
说明：第17~（23）空，答案合理均得分。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2016 年上海市浦东新区中考物理一模试卷
参考答案与试题解析
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题
纸的相应位置上．更改答案时，用橡皮擦去，重新填涂．
1．首先用实验测出了大气压强值的科学家是（ ）
A．牛顿 B．欧姆 C．阿基米德 D．托里拆利
【分析】托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验．
【解答】解：首先用实验测出大气压值的科学家是托里拆利．
故选D．
2．下列实例中，属于连通器应用的是（ ）
A．吸尘器 B．密度计 C．锅炉水位计 D．医用注射器
【分析】根据连通器的定义进行判断．上端开口，底部相互连通的容器是连通器．
【解答】解：
ABD、吸尘器、密度计、医用注射器都不符合上端开口、底部相互连通的容器这一特征，因此，都不
是连通器，故ABD不合题意；
C、锅炉水位计，水位计上端和锅炉炉身的上端都是开口的，底部是连通的，是连通器．符合题意．
故选C．
3．下列物理量中，以科学家焦耳的名字作为单位的物理量是（ ）
A．电阻 B．电功 C．电压 D．电流
【分析】据对电压、电流、电功、电阻单位的掌握解答此题．
【解答】解：电阻的单位是欧姆（Ω）；电功的单位是焦耳（J）；电压的单位是：伏特（V）；电流的
单位是安培（A）．
故选B．
4．下列家用电器正常工作时，电流最小的是（ ）
A．空调 B．微波炉 C．热水器 D．节能灯
【分析】家用电器正常工作时电压为U=220V，电压U一定，由P=UI知功率P越小，电流I越小，
根据家用电器的功率可知哪种用电器电流最小．
【解答】解：
空调的功率在1000W以上，微波炉的功率约为2000W，热水器的功率1000W左右，节能灯的功率在
20W左右，由此可见，节能灯的功率最小，家用电器的正常工作时电压U相等，由P=UI知节能灯电
流最小．
故选D．
5．下列实例中属于增大压强的是（ ）
A．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图钉尖很尖锐 B．
书包背带较宽
C．
铁轨下铺设枕木 D．
穿滑雪板滑雪
【分析】（1）压强大小的影响因素：压力大小和受力面积大小；
（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来
增大压强；
（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来
减小压强．
【解答】解：A、图钉尖很尖锐，减小了受力面积，增大了压强，符合题意；
B、书包背带较宽，增大了受力面积，减小了压强，不符合题意；
C、铁轨下铺设枕木，增大了受力面积，减小了压强，不符合题意；
D、穿滑雪板滑雪，增大了受力面积，减小了压强，不符合题意．
故选A．
6．关于导体的电阻大小，下列说法中正确的是（ ）
A．相同条件下，导体的电阻跟它的长度有关
B．相同条件下，导体的电阻跟它的材料无关
C．同一导体两端的电压越大，它的电阻越小
D．通过同一导体的电流越小，它的电阻越大
【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两
端的电压和通过导体的电流大小无关．
【解答】解：（1）因导体的电阻与导体的材料、长度、横截面积和温度有关，
所以，相同条件下，导体的电阻跟它的长度有关，导体的电阻跟它的材料有关，故A正确、B错误；
（2）电阻是导体自身的一种特性，同一导体的电阻确定，与导体两端的电压和通过的电流无关，故
CD错误．
故选A．
7．在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．过了一会儿，发现电路中
有两个电表的示数突然变大．若故障只出现在R1 或R2 上，其它元件均完好．则（ ）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．一定是R1 断路 B．可能是R1 短路 C．一定是R2 短路 D．可能是R2 断路
【分析】电路故障的原因通常有两种情况：断路或短路．具体原因逐一分析出现选项中故障时，电流
表、电压表示数的变化，最后做出判断．
【解答】解：A、如果R1 断路，则整个电路断路，电流表无示数，电压表V1 与电阻R2 串联，此时
电压表V2 也无示数，故A不合题意；
B、如果R1 短路，则电路为R2 的简单电路，电路中电流变大，则电压表示数增大，电压表V2 测量电
源电压，所以示数也增大，故B符合题意；
C、同理，如果R2 短路，也会出现电流表和电压表V1 示数变大的情况，存在这种可能，但不是“一定”，
故C不合题意；
D、如果R2 断路，则整个电路断路，电流表无示数，电压表V2 与电阻R1 串联，此时电压表V1 也无
示数，故D不合题意．
故选B．
8．如图所示的甲、乙两实心均匀正方体分别放置在水平地面上，它们对地面的压强相等．现分别在
两个正方体的上部，沿水平方向切去一部分．以下判断正确的是（ ）
A．若切去的质量相等，则甲被切去的厚度一定多
B．若剩余的质量相等，则甲被切去的厚度可能多
C．若切去的高度相等，则甲被切去的质量可能多
D．若剩余的高度相等，则甲被切去的厚度一定多
【分析】水平面上物体的压力和自身的重力相等，根据G=mg、m=ρV、V=Sh和压p= 得出均匀实心
正方体对水平地面的压强，根据它们对地面的压强关系和高度关系得出两物体的密度关系；
（1）若沿水平方向切去相等质量时，根据m=ρV=ρS△L=ρL2△L得出两者切去质量之间的关系，根
据密度关系和边长关系得出切去厚度之间的关系；
（2）若剩余的质量相等，根据m=ρV=ρS△L=ρL2△L得出两者剩余质量之间的关系，进一步得出两
者剩余高度之间的关系，然后与两者的边长关系得出切去厚度之间的关系；
（3）若切去的高度△h相等，根据m=ρL2△h得出切去质量的表达式，根据边长关系得出切去质量之
间的关系；
（4）若剩余的高度相等，得出切去厚度的表达式，根据边长关系得出切去厚度之间的关系．
【解答】解：设正方体的边长为L，则正方体对水平地面的压强：
p= = = = = =ρgL，
因p =p ，
甲 乙
所以，ρ gL =ρ gL ，即ρ L =ρ L ，
甲 甲 乙 乙 甲 甲 乙 乙
由图可知：L ＜L ，则ρ ＞ρ ；
甲 乙 甲 乙
（1）若切去的质量相等，
由m=ρV=ρS△L=ρL2△L可得：
ρ L 2△L =ρ L 2△L ，
甲 甲 甲 乙 乙 乙
把ρ L =ρ L 代入上式可得：
甲 甲 乙 乙
L △ L =L △ L ，
甲 甲 乙 乙
把L ＜L 代入上式可得：
甲 乙
△L ＞△L ，故A正确；
甲 乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）若剩余的质量相等，则
ρ L 2L =ρ L 2L ，
甲 甲 甲剩余 乙 乙 乙剩余
把ρ L =ρ L 和L ＜L 代入上式可得：
甲 甲 乙 乙 甲 乙
L ＞L ，
甲剩余 乙剩余
因甲的边长小于乙的边长，且甲剩余的边长大于乙剩余的边长，
所以，乙被切去的厚度多，故B错误；
（3）若切去的高度△h相等，则
△m =ρ L 2△h，△m =ρ L 2△h，
甲 甲 甲 乙 乙 乙
因L ＜L ，ρ L =ρ L ，
甲 乙 甲 甲 乙 乙
所以，△m ＜△m ，
甲 乙
即乙被切去的质量多，故C错误；
（4）若剩余的高度h相等，
因L ＜L ，
甲 乙
所以，（L ﹣h）＜（L ﹣h）
甲 乙
即乙被切去的厚度一定多，故D错误．
故选A．
二、填空题（共26分）请将结果填入答题纸的相应位置．
9．一节新干电池的电压为 1.5 伏．家中电灯与控制它的电键之间是 串联 连接的（选填“串联”
或“并联”），用 电能表 来测量用户消耗的电能．
【分析】了解干电池的电压，知道家庭电路中用电器和开关之间的连接要求．知道电能表在家庭电路
中的作用，可直接作答．
【解答】解：一节新干电池的电压为1.5伏．
家中电灯与控制它的电键之间串联连接的，这样才能实现有效控制；
在家庭电路中，用电能表来测量用户消耗的电能的多少．
故答案为：1.5；串联；电能表．
10．重力为600牛的某同学躺在床上时，他对床的压力为 600 牛；若此时他对床面的压强为3000
帕，其物理意义表示床面每平方米面积上所受 压力为3000牛 ，这时他与床面的接触面积为 0.2
米2．
【分析】水平面上物体的重力和自身的压力相等，压强指物体单位面积上受到的压力．根据压强公式
求出这时他与床面的接触面积．
【解答】解：重力为600牛的某同学躺在床上时，他对床的压力与自身的重力大小相等，即F=G=600N，
压强为3000Pa，表示的物理意义：床面上每平方米面积上受到的压力为3000N．
由p= 可得，这时他与床面的接触面积S= = =0.2m2．
故答案为：600；压力为3000牛；0.2．
11．如图所示的圆柱体浸没在液体中时，它的侧面受到的各个方向液体的压力相互 平衡 ，其下表
面受到液体向上的压力比上表面受到液体向下的压力 大 ，这就是浸没在液体中的物体受到浮力的
原因．因此，浮力的方向总是 竖直向上 ．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】解答此题的关键是利用压力、压强的公式求浸在液体中的正方体受到的液体对它产生的压力，
分析所受压力的合力，从而得到浮力产生的原因．
【解答】解：据相同深度液体向各个方向的压强相等的特点可知，圆柱体浸没在液体中时，它的侧面
受到的各个方向液体的压力相互平衡，即可以相互抵消掉；
而圆柱体上、下表面所受的压力是不同的，上表面所处的深度为h1 ，下表面深度为h2 ．
则上表面受到的压强为p
向下
=ρ
液
gh1 ，受到的压力为F
向下
=p
向下
S=ρ
液
gh1 ；
下表面受到的压强为p
向上
=ρ
液
gh2 ，受到的压力为F
向上
=P
向上
S=ρ
液
gh2 ．
因为h1 ＜h2 ．
所以F ＞F ，
向上 向下
则液体会对物体产生一个向上的和向下的压力不相等，压力差就产生了浮力，即：F =F ﹣F ，
浮 向上 向下
所以浮力方向是与向上的压力F 的方向一致，是竖直向上的．
向上
故答案为：平衡；大；竖直向上．
12．当用微型探测器进行水下探测时，它在水面下3米处受到水的压强为 29400 帕．若探测器再
继续下潜时，它受到水的浮力将 不变 ，受到水的压强将 变大 ．（后两空选填“变大”、“不变”
或“变小”）
【分析】知道微型探测器所处的深度，利用液体压强公式求受到的水的压强；
若探测器再继续下潜时，根据阿基米德原理即可判断微型探测器受到的浮力变化；
鱼上浮还是下沉靠改变鱼鳔的体积，也就是鱼的体积改变，当体积变大上浮浮力变大．
【解答】解：微型探测器受到水的压强：
p=ρgh=1×103kg/m3×9.8N/kg×3m=29400Pa；
若探测器再继续下潜时，由于排开的水的体积不变，则根据F =ρ gV 可知它受到水的浮力将不变；
浮 水 排
由于所处的深度增加，根据p=ρgh可知受到水的压强将变大．
故答案为：29400；不变；变大．
13．某电灯标有“220V 40W”的字样，将它接在 220 伏的电路中时能正常工作，“40W”表示它的 额
定功率 为40W；该灯连续正常工作10小时，消耗电能 0.4 度．
【分析】由电灯的铭牌可知电灯的额定电压和额电功率；再利用W=Pt求消耗的电能．
【解答】解：
由电灯的铭牌“220V 40W”可知电灯的额定电压为220V、额电功率为40W，
连续正常工作10h消耗的电能：
W=Pt=0.04kW×10h=0.4kW•h=0.4度．
故答案为：220；额定功率；0.4．
14．10秒内通过某导体横截面的电量为5库，电流做的功为30焦，则通过该导体电流为 0.5 安，
导体两端的电压为 6 伏．当该导体两端的电压为12伏时，电阻为 12 欧．
【分析】由电量的计算公式可求得电流的大小；由电功公式可求得导体两端的电压；由欧姆定律可求
得电阻．
【解答】解：由q=It得：
I= = =0.5A；
由W=UIt可得：
U= = =6V；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
由欧姆定律I= 可得：
R= = =12Ω；
因导体电阻只与导体本身的性质有关，和导体两端的电压无关，故当电压为12V时，电阻仍为12Ω；
故答案为：0.5；6；12．
15．小明在研究串联电路的电流特点时，发现灯L1 比灯L2 亮，便作出“通过L1 的电流大于通过L2
的电流”的假设，由此推理，在图中A、B、C三点的电流IA 、IB 、IC 大小关系为 IA ＞IB ＞IC ．基
于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数 不能 （选填“能”或“不能”）看
作通过L1 后的电流．若通过实验测量后，比较IA 、IB 、IC 发现 IA=IB=IC ，则说明小明的假设是错
误的．
【分析】先确定电路的连接方式，然后根据串联电路中处处电流相等进行解答．
【解答】解：若发现灯L1 比灯L2 亮，便作出“通过L1 的电流大于通过L2 的电流”的假设，由此推理
可得，在图中A、B、C三点的电流IA 、IB 、IC 大小关系为IA ＞IB ＞IC ．那么若在A点串联一个电流
表，闭合电键后，电流表示数将不能看作是通过L1 后的电流．
由图可知，电路中两灯泡串联，而A、B、C三点是串联电路中的三处，实验测量后发现，串联电路
中处处电流相等，即IA=IB=IC ．由此说明小明的假设是错误的．
故答案为：IA ＞IB ＞IC ；不能；IA=IB=IC ．
16．在图所示的电路中，电源电压保持不变．现将电流表A1 和A2 正确连入电路中，闭合电键S后，
把滑动变阻器的滑片P逐渐向右移动，在此过程中：
（1）若两电流表示数的差值始终不变，则这个差值是通过 R1 的电流．
（2）若电流表A1 与A2 示数的比值变小，则电流表A2 测量的是通过 干路 的电流．（均选填“R1”、
“R2”或“干路”）
【分析】由电路图可知，R1 与R2 并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时
通过R1 的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知R2 支路电流的
变化，根据并联电路的电流特点判断两电流表示数比值的变化，据此分析得出答案．
【解答】解：由电路图可知，R1 与R2 并联，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R1 的电流不变，
故两电流表示数的差值始终不变，则这个差值是通过R1 的电流；
把滑动变阻器的滑片P逐渐向右移动，接入电路中的电阻变大，
由I= 可知，R2 支路的电流I2 变小，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
因并联电路中干路电流等于各支路电流之和，
所以， = =
则I2 变小时， 变小，
故电流表A2 测量的是通过干路的电流．
故答案为：（1）R1 ；（2）干路．
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．
17．如图所示，重为6牛的物体静止在水平地面上，请用力的图示法在图中画出它对水平地面的压力
F．
【分析】已知的是重力，要求画出的是压力，因此，分析时要搞清在此种状态下，重力与压力的关系，
明确三要素，再确定标度，最后画出线段．
【解答】解：压力的大小等于重力，为6N，方向垂直于接触面向下，作用点在接触面上．如图所示
18．在图中的〇里填上适当的电表符号，使之成为正确的电路图．
【分析】根据电流表与被测电路串联，电压表与被测电路并联即可完成电路．
【解答】解：上边的〇在干路中，所以是电流表；中间的〇与灯L1 串联，所以是电流表；下边的〇
与灯L1 并联，所以是电压表，如图．
四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
19．某铁块体积为4×10﹣4米3，当它浸没在水中时，求铁块受到的浮力F ．
浮
【分析】铁块浸没在水中，由此可得排开水的体积，根据阿基米德原理计算其受到浮力即可．
【解答】解：
因为铁块浸没在水中，
所以：V =V =4×10﹣4m3，
排 铁
铁块受到的浮力：
F =ρ V g=1.0×103kg/m3×4×10﹣4m3×10N/kg=4N．
浮 水 排
答：铁块浸没在水中时受到的浮力为4N．
20．如图所示电路中电源电压保持不变，定值电阻R2 阻值为10欧，闭合电键后，通过R2 的电流为
0.6安，干路中的电流为1安．求：
（1）电源电压U；
（2）定值电阻R1 消耗的电功率P1 ．
【分析】（1）由图两电阻串联，根据并联电路电压特点和欧姆定律计算电源电压；
（2）根据并联电路电流特点可得R1 的电流，由P=UI计算R1 消耗的电功率P1 ．
【解答】解：
（1）由图电阻R1 、R2 串联，
并联电路中各支路两端电压与电源电压都相等，
由I= 可得：
U=U1=U2=I2R2=0.6A×10Ω=6V；
（2）并联电路中干路电流等于各支路电流之和，
所以：I1=I﹣I2=1A﹣0.6A=0.4A，
所以R1 消耗的电功率：
P1=U1I1=6V×0.4A=2.4W．
答：（1）电源电压为6V；
（2）定值电阻R1 消耗的电功率为2.4W．
21．如图所示的电路中，电源电压为15伏且保持不变，滑动变阻器R2 上标有“20Ω 1A”字样，R1 的阻
值为10欧．闭合电键S，R1 两端的电压为8伏．
（1）求通过电阻R1 的电流I1 ；
（2）求10秒钟内，电流对整个电路所做电功W；
（3）要求在移动滑动变阻器滑片P的过程中，电路能正常工作，请通过计算说明R2 两端电压的最小
值．
【分析】（1）由图可知，R1 与R2 串联，已知R1 的阻值和其两端电压，由欧姆定律计算通过R1 的电
流；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）根据W=UIt计算10秒钟内，电流对整个电路所做电功；
（3）由滑动变阻器规格可知电流中最大电流，由此计算R1 两端的最大电压，从而计算出R2 两端电
压的最小值．
【解答】解：
（1）由图可知，R1 与R2 串联，
通过电阻R1 的电流：
I1= = =0.8A；
（2）I=I1=0.8A，
所以10秒钟内电流对整个电路所做电功：
W=UIt=15V×0.8A×10s=120J；
（3）因为串联电路中电流处处相等，
滑动变阻器R2 上标有“20Ω 1A”可知R2 允许通过的最大电流为1A，即电路中的最大电流，
所以R1 两端的最大电压：
U1大 =I
大
R1=1A×10Ω=10V，
串联电路中总电压等于各部分电路两端电压之和，
所以R2 两端电压的最小值：
U2小 =U﹣U1大 =15V﹣10V=5V．
答：（1）通过电阻R1 的电流为0.8A；
（2）10秒钟内，电流对整个电路所做电功为120J；
（3）在移动滑动变阻器滑片P的过程中，电路能正常工作，R2 两端电压的最小值为5V．
22．某足够高的薄壁圆柱形容器中盛有一定量的液体，静止在水平地面上．
（1）若容器内盛有2×10﹣3米3的酒精，求酒精质量m ；（ρ =0.8×103千克/米3）
酒 酒
（2）若容器内盛有0.2米深的水，求水对容器底部的压强p ；
水
（3）若容器中所盛液体的质量、体积分别为m、2V，把另一质量、体积分别为2m、V的金属圆柱
体放入液体中，如图所示．液体对容器底部的压强变化量为△p 、容器对水平地面的压强变化量为
液
△p ，求△p ：△p 的值．
容 液 容
【分析】（1）知道酒精的体积和密度，利用m=ρV求酒精的质量；
（2）知道水深，利用p=ρgh求水对容器底部的压强；
（3）求出液体的密度、液面升高值，利用p=ρgh求液体对容器底部的压强变化量；容器对水平地面
的压力变化量等于圆柱体的重力，利用p= 求容器对水平地面的压强变化量，进而求出△p ：△p ．
液 容
【解答】解：
（1）由ρ= 得酒精的质量：
m =ρ V =0.8×103kg/m3×2×10﹣3m3=1.6kg；
酒 酒 酒
（2）水对容器底部的压强：
p =ρ gh =1.0×103kg/m3×9.8N/kg×0.2m=1960Pa；
水 水 水
（3）液体的密度：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
ρ = = ，
液
液面升高值：
△h = ，
液
液体对容器底部的压强变化量：
△p =ρ g△h = g = ，
液 液 液
容器对水平地面的压强变化量：
△p = = = ，
容
△p ：△p = ： = ．
液 容
答：（1）酒精质量为1.6kg；
（2）水对容器底部的压强为1960Pa；
（3）△p ：△p 的值为 ．
液 容
五、实验题（共18分）请根据要求在答题纸的相应位置作答．
23．如图（a）所示的仪器叫做 U形管压强计 ，它可以用来进行“探究 液体内部的压强 与哪些
因素有关”的实验．如图（b）是“用滑动变阻器改变电路中的电流”的实验，请用笔画线代替导线连接
电路，使滑动变阻器能改变电路中的电流 大小 （用2B铅笔在答题纸的相应位置作图），此时你连
入电路中的电阻线是 AP 段（选填“AP”、“BP”或“AB”）．
【分析】比较液体压强大小的仪器叫U形管压强计，用来比较液体内部压强大小；
滑动变阻器是通过改变接入电路中电阻丝的长短来改变电路中的电流大小．
【解答】解：U形管压强计是用来比较液体内部压强大小的仪器；滑动变阻器通过改变接入电路中电
阻丝的长度来改变电路中的电流，因此其接法应该是“一上一下、串联连
接”．
从图上可以看出，此时接入电路中的电阻丝为AP．
故答案为：U形管压强计；液体内部的压强；大小；见上图；AP教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
24．阿基米德原理的内容为：当物体全部或部分浸在液体中时，它会受到向上的浮力，浮力大小等于
它所排开这部分液体所受的重力大小，即F =G ．
浮 排
为了验证此原理，我们需要比较浸在液体中的物体所受浮力大小和 排开液体的重力 的数量关
系．实验室已提供的器材有：金属块、细线、水、小桶．
为了测量浮力，还需选用的实验器材是 C （从“实验超市”中选填序号），用它测量浮力的方法是：
先测出 物体的重力 ，再测出物体浸在液体中时它的示数，就可以得出浮力的大小．
为了达成实验目的，还需要的实验器材有 B或F （从“实验超市”中选填序号）．
“实验超市”：A．密度计、B．量筒、C．弹簧测力计、D．天平、E．U形管压强计、F．溢水杯、G．烧
杯、H．小塑料袋．
【分析】根据阿基米德原理的内容，可确定需要测量的物理量是什么，再进一步确定需要选用的器材
和明确实验的操作步骤．
【解答】解：（1）由实验目的可知，需要验证的是浮力大小与物体排开液体重力的关系，因此，我们
需要比较浸在液体中的物体所受浮力大小和排开液体的重力的数量关系；
（2）为了测量浮力，我们除了金属块、细线、水、小桶以外，还需要用到“C．弹簧测力计”，这样可
根据称重法测浮力的大小；具体做法是：先测出物体的重力，再测出物体浸在液体中时它的示数，就
可以得出浮力的大小．
（3）为了达成实验目的，还需要测量排开水的重力，因此可以借助量筒或溢水杯来进行测量．即需
要的实验器材有B或F．
故答案为：排开液体的重力；C；物体的重力；B或F．
25．小伟在“用电流表、电压表测电阻”的实验中，所用电源电压为3伏且不变．他正确连接电路，实
验步骤正确．闭合电键后，在表格中记录了电流表的示数，此时电压表指针如图（a）所示，我们可
以根据 电源电压为3V 判断此时电压值为1.2伏；接着该同学移动滑动变阻器的滑片P到某位置，
电压表示数为1.6伏，电流表示数如图（b）所示；当把滑动变阻器的滑片移到某端点时，电流表示
数为0.48A．请将下表填写完整．（计算电阻时，精确到0.1欧）
实验 电压 电流 电阻 电阻平均值
次数 /伏 /安 /欧 /欧
1 0.18
2 1.6
3 0.48
【分析】（1）根据电源电压判断电压表使用的量程；由表格数据计算此时行测电阻的阻值；
（2）读出电压表1.6V时电流表示数，并计算此时行测电阻的阻值；
（3）由第3次实验的电流大小，判断滑片在哪一端，由此得到待测电阻两端电压，并计算待测电阻
的阻值；最后计算其平均值．
【解答】解：
（1）电流表、电压表测电阻的实验中，待测电阻与滑动变阻器串联，电压表测待测电阻两端电压，
电流表测电路中电流，
已知电源电压为3V，根据串联电路的电压特点可知，待测电阻两端电压最大为3V，所以电压表使用
0﹣3V量程，由此可知（a）表示数为1.2V；
由表格数据可知此时电流为0.18A，由欧姆定律可得待测电阻的阻值：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
R1= = ≈6.7Ω；
（2）由表中电流表示数知电流表使用是0﹣0.6A量程，所以当电压表示数为1.6V时，电流表示数为
0.26A，
此时待测电阻R2= = ≈6.2Ω；
（3）由表中第3次实验电流最大，所以此时滑动变阻器滑动了最小值0那端，此时待测电阻两端电
压等于电源电压3V，
所以R3= = =6.3Ω；
所以待测电阻的平均值为：
R= = =6.4Ω．
故答案为：电源电压为3V；表格如下：
实验 电压 电流 电阻 电阻平均值
次数 /伏 /安 /欧 /欧
1 1.2 0.18 6.7 6.4
2 1.6 0.26 6.2
3 3.0 0.48 6 .3
26．在探究实心均匀圆锥体对水平面压强与哪些因素有关的实验中，某同学用若干个不同的实心圆锥
体竖直放在同一水平面上，如图所示，进行了多次实验，利用仪器测量得到圆锥体对水平面的压强及
有关数据记录在表一、表二、表三中．
（1）
分析比较实验序号1与2，或5与6中的数据及相关条件，发现当实心均匀圆锥体的密度和高度都相
同时， 顶角大小变化，而对水平面的压强不变 ，由此可以得出：实心均匀圆锥体对水平面的压强
与圆锥体的 顶角 大小无关．
（2）分析比较实验序号2（或1）与6（或5）与9，或4与11的数据及相关条件，可得出的初步结
论是：当实心均匀圆锥体的高度相同时， 圆锥体的密度越大，对水平面的压强越大 ．
（3）分析比较实验序号 2（1）与3与4，或6（5）与7与8，或9与10与11与12 的数据及相
关条件，可得出的初步结论是：当实心均匀圆锥体的密度相同时，圆锥体对水平面的压强与高度成正
比．
（4）进一步综合分析比较表一、表二、表三中的数据及相关条件，可归纳得出结论：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（a）分析比较实验序号（2与10）或（3与7与11）或（4与8与12）中的数据及相关条件，可初
步得出： 实心均匀圆锥体的密度和高度的乘积相等，对水平面的压强相等 ；
（b）分析比较实验序号9和6和（2与10）和（3与7与11）和（4与8与12）中的数据及相关条
件，可初步得出： 实心均匀圆锥体的密度和高度的乘积越大，对水平面的压强越大 ．
【分析】明确实验中所探究的变量包括锥体的顶角大小、密度大小、高度，再根据控制变量法，对表
中的数据进行分析、归纳，最终得出相应的结论．
【解答】解：（1）分析比较实验序号1与2，或5与6中的数据及相关条件，可以发现当实心均匀圆
锥体的密度和高度都相同时，顶角大小变化，而对水平面的压强不变，由此可以得出：实心均匀圆锥
体对水平面的压强与圆锥体的顶角大小无关．
（2）分析比较实验序号2（或1）与6（或5）与9，或4与11的数据及相关条件，可以看出，锥体
的高度均相同，只是锥体的密度不同，对水平面的压强不同．故可得出的初步结论是：当实心均匀圆
锥体的高度相同时，圆锥体的密度越大，对水平面的压强越大．
（3）分析比较实验序号2（1）与3与4，或6（5）与7与8，或9与10与11与12的数据及相关条
件，可以看出，锥体的密度相同，高度不同，对水平面的压强不同．故可得出的初步结论是：当实心
均匀圆锥体的密度相同时，圆锥体对水平面的压强与高度成正比．
（4）进一步综合分析比较表一、表二、表三中的数据及相关条件，可归纳得出结论：
（a）分析比较实验序号（2与10）或（3与7与11）或（4与8与12）中的数据及相关条件，可初
步得出：实心均匀圆锥体的密度和高度的乘积相等，对水平面的压强相等；
（b）分析比较实验序号9和6和（2与10）和（3与7与11）和（4与8与12）中的数据及相关条
件，可初步得出：实心均匀圆锥体的密度和高度的乘积越大，对水平面的压强越大．
故答案为：
（1）顶角大小变化，而对水平面的压强不变；顶角；
（2）圆锥体的密度越大，对水平面的压强越大；
（3）2（1）与3与4，或6（5）与7与8，或9与10与11与12；
（4）（a）实心均匀圆锥体的密度和高度的乘积相等，对水平面的压强相等；
（b）实心均匀圆锥体的密度和高度的乘积越大，对水平面的压强越大．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
