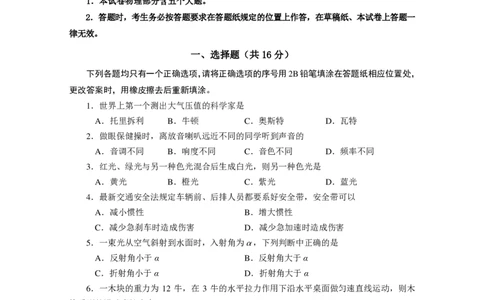

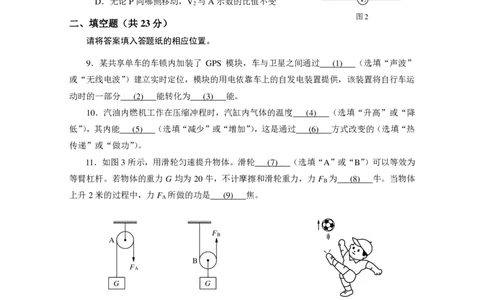

教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 浦东新区 2016~2017 学年第二学期九年级质量调研考试 理化试卷 （满分 150分，考试时间 100分钟） 17.04 物理部分 考生注意： 1．本试卷物理部分含五个大题。 2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一 律无效。 一、选择题（共16 分） 下列各题均只有一个正确选项，请将正确选项的序号用2B铅笔填涂在答题纸相应位置处， 更改答案时，用橡皮擦去后重新填涂。 1．世界上第一个测出大气压值的科学家是 A．托里拆利 B．牛顿 C．奥斯特 D．瓦特 2．做眼保健操时，离放音喇叭远近不同的同学听到声音的 A．音调不同 B．响度不同 C．音色不同 D．频率不同 3．红光、绿光与另一种色光混合后生成白光，则另一种色光是 A．黄光 B．橙光 C．紫光 D．蓝光 4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以 A．减小惯性 B．增大惯性 C．减少急刹车时造成伤害 D．减少急加速时造成伤害 5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是 A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α 6．一木块的重力为 12 牛，在 3 牛的水平拉力作用下沿水平桌面做匀速直线运动，则木 块受到的滑动摩擦力为 A．3牛 B．6牛 C．9牛 D．12牛 7．甲、乙两物体先后从某点出发沿同一直线做同向运动， s/米 a b 8 甲比乙先运动 4 秒，速度为 0.4 米/秒。甲运动 10 秒时，甲、乙间 6 c 的距离大于2米。在图1所示的a、b、c三条图线中，乙的s-t图 4 2 A．一定是a B．一定是c t /秒 0 4 8 12 16 20 图1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 C．可能是b D．可能是a或c 8．如图2所示电路中，电源电压不变。闭合电键，当移动滑动变阻器滑片P时，下列判 断中正确的是 A．P向右移动，A的示数减小 B．P向左移动，V 的示数增大 1 C．无论P向哪侧移动，V 与V 示数的差值增大 1 2 D．无论P向哪侧移动，V 与A示数的比值不变 2 二、填空题（共 23分） 请将答案填入答题纸的相应位置。 9．某共享单车的车锁内加装了 GPS 模块，车与卫星之间通过 (1) （选填“声波” 或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运 动时的一部分 (2) 能转化为 (3) 能。 10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度 (4) （选填“升高”或“降 低”），其内能 (5) （选填“减少”或“增加”），这是通过 (6) 方式改变的（选填“热 传递”或“做功”）。 11．如图3所示，用滑轮匀速提升物体。滑轮 (7) （选填“A”或“B”）可以等效为 等臂杠杆。若物体的重力G 均为20牛，不计摩擦和滑轮重力，力F 为 (8) 牛。当物体 B 上升2米的过程中，力F 所做的功是 (9) 焦。 A 12．在图4中，小明踢球后球向上运动，此现象主要表明力可以改变物体的 (10) （选 填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛， 则此时足球受到的合力大小为 (11) 牛，方向 (12) 。 13．在 10 秒内通过某导体横截面的电荷量为 5 库，电流所做的功为 15 焦，则通过导体 的电流为 (13) 安，导体两端的电压为 (14) 伏。该导体两端的电压为 0 伏时，它的 V R 1 1 V 2 A R P 2 图2 F B A B F A G G 图3 图4教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 电阻为 (15) 欧。 14．在图5所示的电路中，除电阻R、R 可能存在断路故障外，其它元件均完好。请根据下列 1 2 要求，写出查找故障的操作方法及相应可观察到的现象。 （1）查找R 是否断路： (16) ，若 (17) ， 1 则R 完好。 1 （2）查找R 是否断路： (18) ，若 (19) ， 2 则R 断路。 2 15．原子非常微小，星系极其宏大，但两者却有许多惊人的相 似。某同学搜集了碳原子和太阳系的一些信息，整理在下表中。请根据表中的信息回答： 原子 星系 太阳 水 星 金 星 地 球 火 星 木 星 土 天 星 王 星 海 王 星 R S 2 2 A S 1 R 1 图5 原子直径约10-10米 太阳系直径约1016米 原子核体积约占原子总体积的1/1013 太阳体积约占太阳系总体积的1/1021 原子核质量占原子总质量的99.97% 太阳质量占太阳系总质量的99.87% （1）原子内部 (20) 的场景可类比为星系中行星绕着恒星运转。 （2）原子核或恒星的体积占总体积的比例极小， (21) 。 三、作图题（共 7分） 请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。 16．重为6牛的物体静止在水平地面上，用力的图示法在图6中画出它受到的支持力F 。 支 17．在图7中，根据给出的入射光线，分别画出通过透镜后相应的折射光线。 18．根据图8中通电螺线管的N极，标出磁感线方向及电源正、负极。 N F O 电源 ( ) ( ) 图6 图7 图8教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 四、计算题（共 26分） 请将计算过程和答案写入答题纸的相应位置。 19．2千克水温度升高50℃时，求水吸收的热量［水的比热容为4.2×103焦/（千克·℃）］。 20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面 的压力和压强。 21．图9（a）所示电路中，电源电压12伏保持不变，电阻R =5欧，滑动变阻器R 标有 1 2 “20Ω 1.5A”字样。闭合电键后： （1）若通过 R 的电流为 0.8 安，求此时 R 两端的电压及电路 1 1 的总电阻。 （2）请通过计算说明：在电路安全前提下，选择电压表不同的 量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在 图9（b）所示位置处。 22．盛有水的柱形容器置于水平地面上，现有一个棱长分别为 0.1 米、0.1 米和 0.3 米的 实心长方体金属块A，将A平放入容器中后，A浸没在水中，如图10所示（图中水面位置未 画出）。 （1）求A所受浮力的大小。 （2）若A的质量为8.1千克，求A的密度。 A （3）若容器的内底面积为 0.05 米 2，现将 A 由原平放改成竖放在 图10 水中，求容器底受到水的压强变化量的范围。 R 1 P R V 2 （a） － V 3 1 5 （b） 图9教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 五、实验题（共 18分） 请根据要求在答题纸的相应位置作答。 23．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于 (1) 状态， 电流表要 (2) 联在电路中。探究过程中，某同学多次改变所用干电池的节数，他是为了 改变 (3) （选填“同一”或“不同”）导体两端的 (4) 。 24．小华做“验证阿基米德原理”的实验中，用图11（a）所示的溢杯和小桶收集石块排 开的水，他的实验过程分别如图11（b）、（c）、（d）、（e）所示。 （1）图（c）所示，是小华在使用 (5) 测量石块的 (6) 。 （2）若图中四个测量值F 、F 、F 、F 满足关系式 (7) ，该原理将得到验证。 1 2 3 4 （3）以下关于实验过程中的操作，会影响验证结果的是 (8) 。 A．图（a）中溢杯内未盛满水。 B．图（b）中小桶内有少量水。 C．图（d）中石块未浸没水中。 25．小周和小孙在学习了凸透镜成像知识后，进一步合作探究凸透镜成实像时像距的变 化规律。每次实验时，她们先在光具座上固定好发光物体和光屏的位置，然后通过移动凸透 镜位置，使光屏上得到清晰的像。表一、表二记录了她们通过实验及运算获得的数据。 表一（焦距12cm） 表二（焦距15cm） 序 物屏距 物距 像距 像距和物距 序 物屏距 物距 像距 像距和物距 号 离(cm) (cm) (cm) 的差值(cm) 号 离(cm) (cm) (cm) 的差值(cm) 1 75 15 60 45 5 90 19 71 52 2 52 19 33 14 6 69 22 47 25 3 49 22 27 5 7 61 28 33 5 4 45 无法得到清晰的像 8 57 无法得到清晰的像 （1）分析比较表一（或表二）中像距随物距变化的关系可初步得出：同一凸透镜成实像 时， (9) 。 F 1 弹簧测力计N0 0 F 2 弹簧测力计N0 0 F 3 弹簧测力计N0 0 F 4 弹簧测力计N0 0 （a）溢杯和小桶 （b）测小桶的重力 （c）测…… （d）测石块浸在水中时的重力 （e）测小桶和排开水的重力 图11教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （2）分析比较序号 (10) 中的数据可初步得出：不同凸透镜成实像且物距 相同时，凸透镜的焦距越大，像距也越大。 （3）分析比较表一（或表二）中像距和物距的差值随物屏距离变化的关系可初步得出： 同一凸透镜成实像时， (11) 。 （4）基于（3）的初步结论，并结合序号4（或8）的现象进行推理，请写出一条合理的 推理结论：凸透镜成实像时， (12) 。 26．甲同学要测定标有“4.5V”字样小灯泡的电功率，乙同学要测定一个未知电阻的阻值， 他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材。他们都正确连接电 路并规范地进行实验。闭合电键，他们各自将数据记录在表三、表四的序号 1 中。接着他们 移动变阻器滑片的位置，又记录了两组数据在表格中（未全）。其中甲同学在读取序号2的数 据时，滑片恰好在变阻器的中点处（连入电路的阻值为最大值的一半）；乙同学在读取序号 3 的数据时，滑片处在变阻器的另一端。 表三（甲同学） 表四（乙同学） 物理量 电压 电流 功率 物理量 电压 电流 电阻 序号 （伏） （安） （瓦） 序号 （伏） （安） （欧） 1 2.0 0.16 0.32 1 3.0 0.14 21.4 2 4.5 ____ ____ 2 5.5 0.26 21.2 3 5.5 0.24 1.32 3 ____ 0.46 ____ （1）表三序号 3 中灯泡的亮度比正常发光时 (13) （选填“亮”或“暗”）。表四中 进行3次实验的目的是为了 (14) （选填“寻找普遍规律”或“减小误差”）。 （2）表三中所缺的数据是 (15) 、 (16) ，表四中所缺的数据是 (17) 、 (18) 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 浦东新区 2016 学年第二学期初三教学质量检测 物理参考答案及评分说明 题号 参考答案及评分标准 一、选择题 1~8 A B D C C A B D 16分 9． (1) 无线电波 (2) 机械 (3) 电 10． (4) 升高 (5) 增加 (6) 做功 11． (7) A (8) 10 (9) 40 12． (10) 运动状态 (11) 5.2 (12) 竖直向下 二、填空题 13． (13) 0.5 (14) 3 (15) 6 23分 14． (16) S 闭合、S 断开（只闭合S ） (17) 电流表有示数 1 2 1 (18) S 闭合时再闭合S (19) 电流表示数保持不变 1 2 (20) 电子绕着原子核旋转 15． (21) 但原子核或恒星的质量占总质量的比例却极大 说明：第20、21空每空2分，其余每空1分。 16． 力的作用点1分、方向、大小各1分。 三、作图题 17． 两条折射光线各1分 7分 18． 磁感线方向1分，电源正、负极1分 19． 4分 Q  c m  t  4 .2  1 0 3 J / ( k g  ℃ )  2 k g  5 0 ℃  4 .2  1 0 5 J 4分 说明：公式2分，代入、结果各1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 四、计算题 20． 26分 5分 四、计算题 26分 F  G  m g  1 k g  9 .8 N / k g  9 .8 N 说明：公式1分，代入、结果共1分 p  F S  0 9 .8 .0 1 N m 2  9 8 0 p a 2分 3分 说明：公式、代入、结果各1分 有关单位错写或漏写在19、20题总扣1分 （1）U I R 0.8A54V 1 1 1 21． 8分 R  U I  1 0 2 .8 V A  1 5  （2）若U =2V：U UU 12V-2V10V 2 1 2 I  U R 1 1  1 0 V 5   2 A  1 .5 A ，不能 若U =10V： 2 U 1  U  U 2  1 2 V -1 0 V  2 V I  U R 1 1  2 5 V   0 .4 A ， R 2  U I 2  1 0 0 .4 V A  2 5   2 0  2分 2分 2分 2分 ，不能 （1）因为浸没，所以V =V 排 物 22． 9分 F g V 1 1 0 3 k g / m 3 9 .8 N / k g 0 .0 0 3 m 3 2 9 .4 N  浮  水 排      （2） m V 0 8 .0 .1 0 k 3 g m 3 2 .7 1 0 3 k g / m 3      （3）若原水面高度  0 .3 m （竖放后仍保持浸没）：则竖放后水 面高度不变，压强的变化量p 0 水 若原水面高度恰为0.1m：设竖放后水面高度的变化量为  h 则(0.050.03)m20.1m=(0.050.01)m2(0.1m-h) h0.05m p g h 1 1 0 3 k g / m 3 9 .8 N / k g 0 .0 5 m 4 9 0 p a   水  水       3分 3分 1分 1分 1分 压强的变化量是0~490pa 五、实验题 23． (1) 断开 (2) 串 18分 4分 (3) 同一 (4) 电压教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 24． (5) 弹簧测力计 (6) 重力 4分 (7) F 2 - F 3 = F 4 - F 1 (8) A (9) 物距越大，像距越小 (10) 2与5(或3与6) 25． (11) 物屏距离越小，像距与物距的差值越小 4分 (12) 像距与物距的差值可能为0（像距可能等于物距） 物屏距离最小可能为4倍焦距（物屏距离≥4倍焦距） 26． (13) 亮 (14) 减小误差 6分 (15) 0.22 (16) 0.99 (17) 10 (18) 21.7 说明：每空1分 2017 年上海市浦东新区中考物理二模试卷 参考答案与试题解析 一、选择题（共 16分） 1．世界上第一个测出大气压值的科学家是（ ） A．托里拆利 B．牛顿 C．奥斯特 D．瓦特 【考点】8E：大气压强的存在． 【分析】托里拆利实验第一次测出了大气压值，托里拆利是意大利科学家． 【解答】解：托里拆利是历史上第一个测出大气压值的是意大利的科学家，利用 一根玻璃管测出了大气压所能支持的水银柱的高度，即 760mm． 故答案为：A． 2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（ ）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 A．音调不同 B．响度不同 C．音色不同 D．频率不同 【考点】9G：响度与振幅的关系． 【分析】音调指声音的高低，是由物体振动的频率决定的；响度指声音的强弱， 是由物体振动的振幅决定的，还与距离发声体的远近有关；音色反映了声音的品 质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同． 【解答】解：（1）做眼保健操时，声音的振动频率不变，所以离放音喇叭远近不 同的同学听到声音的音调相同，故 AD错误； （2）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，距离 发声体越近，响度越大，距离发声体越远，响度越小，因此离放音喇叭远近不同 的同学听到声音的响度不同．故 B正确； （3）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的 音色也就不同，眼保健操时，放音喇叭的音色不变，故 C 错误． 故选B． 3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（ ） A．黄光 B．橙光 C．紫光 D．蓝光 【考点】AQ：色光的三原色和颜料的三原色． 【分析】红、绿、蓝三种色光按不同比例可以混合成任何彩色光，被称为光的三 原色． 【解答】解：光的三原色是红、绿、蓝．红、绿、蓝三种色光按不同比例可以混 合成任何彩色光，三种等比例混合可得到白光． 故选D． 4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（ ） A．减小惯性 B．增大惯性 C．减少急刹车时造成伤害 D．减少急加速时造成伤害教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【考点】6L：惯性． 【分析】一切物体都有保持原来运动状态的性质，叫惯性，惯性大小只与物体的 质量有关； 先分析车辆在遇到紧急情况时，人和车的运动状态，然后根据任何物体都有保持 原来运动状态的性质进行分析即可解决． 【解答】解：AB、惯性大小只与物体的质量有关，与物体的运动状态等无关，因 此使用安全带不能减小或增大惯性，故 AB错误； CD、当车辆行驶过程中遇到紧急情况刹车时，人由于惯性会向前倾，容易撞到车 前挡风玻璃等造成伤害，而安全带可以在很大程度上减少急刹车时造成伤害．故 C 正确、D错误． 故选C． 5．一束光从空气斜射到水面时，入射角为 α，下列判断中正确的是（ ） A．反射角小于α B．反射角大于α C．折射角小于 α D．折射角大于 α 【考点】A7：光的反射定律；AK：光的折射规律． 【分析】水面相当于平面镜，能反射光，水又是透明的，能对光发生折射．根据 光的反射定律和折射规律回答． 【解答】解：当光从空气斜射到水面时，同时发生反射和折射现象，反射角等于 入射角，折射角小于入射角． 故选C． 6．重为 12 牛的木块在 3 牛的水平拉力作用下沿水平面做匀速直线运动，它受到 的滑动摩擦力为（ ） A．3牛 B．9牛 C．12 牛 D．15牛 【考点】6T：二力平衡条件的应用． 【分析】匀速直线运动的物体和静止的物体受到平衡力作用，根据平衡力条件进教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 行判断． 【解答】解：木块在水平面上进行匀速直线运动时，木块水平方向上受到拉力和 滑动摩擦力作用，这两个力是平衡力，大小相等，所以滑动摩擦力大小为 3N． 故选A． 7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动 4秒，速 度为0.4米/秒．甲运动 10秒时，甲、乙间的距离大于 2 米．在如图所示的 a、b、 c三条图线中，乙的s﹣t 图（ ） A．一定是a B．一定是 c C．可能是b D．可能是a或c 【考点】68：速度与物体运动． 【分析】由甲的速度和运动时间可知甲的运动路程，从而判断出甲的 s﹣t 图线， 再根据甲乙运动时间关系，由图象找到另两个图线的路程分析比较． 【解答】解： 由题知，v =0.4m/s，所以甲运动 10s 通过的路程 s =v t=0.4m/s×10s=4m，所以 甲 甲 甲 图象中b图线表示甲的 s﹣t 的图线； 由a图线知，通过8m 路程所用时间为12s，甲比乙先运动 4s，即乙运动的时间为 6s，由图知s =4m，与甲车通过路程相等，故 a不是乙的s﹣t 图线； a 由 c 图线知，6s 内通过距离小于 2m，所以甲乙距离大于 2m，符合题意，故 c 一 定是乙的s﹣t 图线， 故选B． 8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片 P 时，下教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 列判断中正确的是（ ） A．P 向右移动，A的示数减小 B．P 向左移动，V 的示数增大 1 C．无论P 向哪侧移动，V 与V 示数的差值增大 1 2 D．无论P 向哪侧移动，V 与A示数的比值不变 2 【考点】IZ：电路的动态分析． 【分析】由电路图可知，R 与 R 串联，电压表 V 测电源电压，电压表 V 测 R 1 2 1 2 1 两端的电压，电流表 A 测电路中的电流．根据滑片的移动可知先得出接入电路中 电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点和 欧姆定律判断 V 与 V 示数的差值的变化，根据欧姆定律判断电压表 V 与电流表 1 2 2 A的示数之比的变化． 【解答】解：由电路图可知，R 与R 串联，电压表 V 测电源电压，电压表 V 测 1 2 1 2 R 两端的电压，电流表测电路中的电流． 1 A、当滑动变阻器的滑片 P 向右移动时，接入电路中的电阻变小，电路中的总电阻 变小， 由 I= 可知，电路中的电流变大，即电流表 A的示数变大，故 A错误； B、当滑动变阻器的滑片 P 向左移动时，由于电压表 V 测电源电压，电源电压不 1 变，所以V 的示数不变，故 B错误； 1 C、由于 V 的示数不变，根据 U=IR 可知滑片 P 向左移动时电流变小，R 两端的 1 1 电压变小，则 V 与 V 示数的差值是变大；滑片 P 向右移动时电流变大，R 两端 1 2 1 的电压变大，所以V 与V 示数的差值变小，故 C 错误； 1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 D、由 I= 可知，V 与 A示数的比值为R 的阻值，所以无论 P 向哪侧移动，电压 2 1 表V 与电流表A的示数之比不变，故D正确． 2 故选D． 二、填空题（共 23分） 9．某共享单车的车锁内加装了 GPS 模块，车与卫星之间通过 无线电波 （选填 “声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该 装置将自行车运动的一部分 机械 能转化为 电 能． 【考点】D2：电磁波的传播；J2：电功的实质． 【分析】卫星通信、无线电视、无线广播、手机、GPS 系统都是利用电磁波工作 的． 模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转 化为电能． 【解答】解： GPS 接收器通过接收卫星发射的信号，实现对车辆的精确定位，卫星向 GPS 接收 器传送信息依靠的是电磁波（无线电波）， 模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转 化为电能． 故答案为：无线电波；机械；电． 10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度 升高 （选填“升高”或“降 低”），其内能 增加 （选填“减少”或“增加”），这是通过 做功 方式改变的（选 填“热传递”或“做功”）． 【考点】G9：做功改变物体内能． 【分析】改变内能有两种方式：即做功和热传递，内燃机的一个工作循环有四个 冲程，即吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程即进气门和排气教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 门都关闭，活塞由上向下运动，压缩空气做功，使气缸内气体内能增加温度升高． 【解答】解： 在压缩冲程中，活塞由上向下压缩气缸内的空气，即对空气做功，使得空气的内 能增加，温度升高，这是通过做功的方式改变了气缸内物质的内能． 故答案为：升高；增加；做功． 11．如图所示，用滑轮匀速提升物体．滑轮 A （选填“A”或“B”）可以等效为等 臂杠杆．若物体的重力 G均为20牛，不计摩擦和滑轮重力，力 F 为 10 牛．当 B 物体上升2米的过程中，力 F 所做的功是 40 焦． A 【考点】EC：功的计算；7V：定滑轮及其工作特点；7Z：动滑轮拉力的计算． 【分析】（1）定滑轮的实质是等臂杠杆，不能省力，但可以改变力的方向； （2）动滑轮的实质是动力臂为阻力臂二倍的杠杆，省一半力，但不能改变力的方 向； （3）不计摩擦和滑轮重力，根据 F= G求出F 的大小，根据W=Fs 求出 F 所做 B A 的功． 【解答】解：（1）由图可知，A是定滑轮，其实质是等臂杠杆，不能省力； （2）B是动滑轮，其实质是动力臂为阻力臂二倍的杠杆，可以省一半的力， 不计摩擦和滑轮重力，则 B中绳子的拉力： F = G= ×20N=10N； B （3）当物体上升 2 米的过程中，A 中绳子的拉力 F =G=20N，绳端向下移动的距 A 离s =h =2m， A A 力F 所做的功：W =F s =20N×2m=40J． A A A A教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 故答案为：A；10；40． 12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的 运 动状态 （选填“形状”或“运动状态”）；若足球的重力为 4.2 牛，某一时刻受到竖 直向下的阻力为 1 牛，则此时足球受到的合力大小为 5.2 牛，方向 竖直向 下 ． 【考点】6W：力的合成与应用；6F：力的作用效果． 【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．② 力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生 变化． （2）同直线上的二力合成，若力分方向相同，则合力大小等于二力之和，方向与 二力的方向相同． 【解答】解：（1）小明踢球后球向上运动，球的运动方向和速度均发生变化；此 现象主要表明力可以改变物体的运动状态． （2）若足球的重力为 4.2 牛，某一时刻受到竖直向下的阻力为 1 牛，两个力的方 向相同；则此时足球受到的合力大小为：F=G+f=4.2N+1N=5.2N，方向竖直向下； 故答案为：运动状态；5.2；竖直向下． 13．在 10 秒内通过某导体横截面的电荷量为 5 库，电流所做的功为 15 焦．则通 过导体的电流为 0.5 安，此时导体两端的电压为 3 伏．当该导体两端的电压 为0伏时，导体的电阻为 6 欧． 【考点】IH：欧姆定律的应用．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【分析】（1）知道 10 秒内通过某导体横截面的电荷量，根据 I= 求出通过导体的 电流，根据W=UIt=UQ 求出导体两端的电压，根据欧姆定律求出导体的电阻； （2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关， 与两端的电压和通过的电流无关． 【解答】解：通过导体的电流： I= = =0.5A， 由W=UIt=UQ可得，导体两端的电压： U= = =3V， 由 I= 可得，导体的电阻： R= = =6Ω， 因电阻是导体本身的一种性质，与两端的电压和通过的电流无关， 所以，当该导体两端的电压为 0伏时，导体的电阻仍为 6Ω不变． 故答案为：0.5；3；6． 14．在如图所示的电路中，除电阻 R 、R 可能存在断路故障外，其它元件均完好．请 1 2 根据下列要求，写出查找故障的操作方法及相应可观察到的现象． （1）查找R 是否断路： 闭合S ，断开S ，若 电流表有示数 ，则 R 完好． 1 1 2 1 （2）查找 R 是否断路： 先闭合 S 再闭合 S ，若 电流表示数保持不变 ， 2 1 2 则R 断路． 2 【考点】IE：电流表、电压表在判断电路故障中的应用． 【分析】由图知，两电阻并联，电流表测干路中电流．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （1）若R 完好，则该支路应有电流，若 R 断路，电路中无电流，由此分析解答； 1 1 （2）要将R 连入电路必须闭合 S ，若断开S ，只有R 接入电路中，若闭合 S ， 2 1 2 1 2 两电阻并联，根据电流表测的是干路电流，根据电流表示数的变化情况可判断 R 2 是否断路． 【解答】解：由图知，电阻 R 、R 并联，电流表测干路中电流． 1 2 （1）为了查找R 是否断路应闭合 S ，断开S ，此时电路中只有R 连入电路中， 1 1 2 1 若电流表有示数说明 R 完好，若电流表无示数说明 R 断路； 1 1 （2）先闭合 S ，电路中只有 R 连入电路中，电流表测其电流，再闭合 S ，两电 1 1 2 阻并联，电流表测干路的电流，根据串联电路特点，若 R 完好，电流 2 表示数将变大； 若R 断路，则电流表仍测 R 的电流，示数保持不变． 2 1 故答案为：（1）闭合 S ，断开 S ；电流表有示数；（2）先闭合 S 再闭合 S ； 电 1 2 1 2 流表示数保持不变． 15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了 碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答： 原子 星系 原子直径约10﹣10米 太阳系直径约1016米 原子核体积约占原子总体积的 太阳体积约占太阳系总体积的 原子核质量占原子总质量的 太阳质量占太阳系总质量的 99.87% 99.97%教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （1）原子内部 电子绕着原子核旋转 的场景可类比为星系中行星绕着恒星运 转． （2）原子核或恒星的体积占总体积的比例极小， 但原子核或恒星的质量占总质 量的比例却极大 ． 【考点】32：原子的核式模型． 【分析】根据所了解的太阳系和原子结构模型进行解答． 【解答】解：（1）在原子中，原子核居于中心，核外电子绕着原子核高速旋转， 在星系中行星绕着恒星运转，因此原子内部电子绕着原子核旋转的场景可类比为 星系中行星绕着恒星运转． （2）在原子中，原子核占总体积的比例极小，但质量占原子的大部分，核外电子 的质量很小，在太阳系中，太阳位于中心，恒星质量也占了太阳系的质量的大部 分． 故答案为：（1）电子绕着原子核旋转；（2）但原子核或恒星的质量占总质量的比 例却极大． 三、作图题（共 7分） 16．重 6 牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持 力F． 【考点】6H：力的示意图． 【分析】力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表 示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力 的作用点； 静止在水平面上的物体，受到竖直向下的重力和竖直向上的支持力作用，并且重 力和支持力是一对平衡力，因此由二力平衡的条件可得，支持力的大小等于重力教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 的大小，即6N 【解答】解：先选一段线段，大小表示 3N，然后过物体与地面接触的中心位置， 做竖直向上、大小为 6N的支持力．如图所示： 17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线． 【考点】B6：透镜的光路图． 【分析】根据入射光线的特点，利用凸透镜的三条特殊光线作图． 【解答】解： 平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方 向不变，如图所示： 18．根据图中通电螺线管的 N极，标出小磁针的 N极和电源的正、负极．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【考点】CV：通电螺线管的极性和电流方向的判断． 【分析】①知道通电螺线管的 N极，根据磁极间的相互作用判断出小磁针的磁极． ②根据右手定则判断出电流的方向，确定电源的正负极． 【解答】解：①由图可知，通电螺线管的左端为 N 极，则其右端为 S 极，根据异 名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为 S 极，左端为 N极． ②根据安培定则，伸出右手使大拇指指向螺线管的 N 极，则四指弯曲所指的方向 为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负 极．如图所示： 四、计算题（共 26分） 19．2千克水温度升高 50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克 •℃）]． 【考点】GG：热量的计算． 【分析】知道水的质量、比热容和温度变化，利用 Q =cm△t 求水吸收的热量． 吸 【解答】解：水吸收的热量： Q =cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J． 吸 答：水吸收的热量为 4.2×105J． 20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水 平地面的压力和压强． 【考点】86：压强的大小及其计算． 【分析】水平面上的物体，对水平面产生的压力大小与重力大小相等，根据 p= 解 题．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【解答】解：质量为 1 千克的木块置于水平地面上，其对水平面产生的压力大小 为： F=G=mg=1kg×9.8N/kg=9.8N； 对水平面产生的压强为： p= = =980Pa． 答：木块对水平地面的压力为 9.8N，压强为980Pa． 21．如图（a）所示电路中，电源电压 12伏保持不变，电阻 R =5欧，滑动变阻器 1 R 标有“20Ω 1.5A”字样．闭合电键后： 2 （1）若通过R 的电流为 0.8安，求此时 R 两端的电压及电路的总电阻． 1 1 （2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动 变阻器滑片的位置，能否使电压表指针分别指在图（b）所示位置处． 【考点】IH：欧姆定律的应用． 【分析】（1）由图知，两电阻串联，电压表测 R 两端电压，由欧姆定律计算 R 2 1 两端的电压及电路的总电阻 （2）根据电压表选不同量程读出其示数，由串联电路特点和欧姆定律计算电路中 电流和变阻器连入阻值，根据电路特点和变阻器规格分析判断． 【解答】解： （1）由电路图知，R 与R 串联，电压表测R 两端电压， 1 2 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 由 I= 可得R 两端的电压： 1 U =IR =0.8A×5Ω=4V； 1 1 电路的总电阻： R= = =15Ω； （2）由滑动变阻器规格知，它的最大值 20Ω，通过它的电流最大为 1.5A，串联电 路中电流处处相等，所以电路的最大电流为 1.5A． 若电压表使用0﹣3V，由图 b知，电压表分度值 0.1V，示数为2V， 由串联电路特点知此时：U =U﹣U =12V﹣2V=10V， 1 2 此时电路中电流：I=I = = =2A＞1.5A，所以通过移动变阻器滑片的位置，不 1 能使电压表指针分别指在图（b）所示位置处； 若电压表使用0﹣15V，由图b知，电压表分度值 0.5V，示数为10V， 由串联电路特点知此时：U ′=U﹣U ′=12V﹣2V=10V， 1 2 此时电路中电流：I′=I ′= = =0.4A， 1 此时变阻器连入电阻的阻值：R = = =25Ω＞20Ω，所以通过移动变阻器 2 滑片的位置，不能使电压表指针分别指在图（b）所示位置处． 答：（1）R 两端的电压为 4V，电路的总电阻为 15Ω． 1 （2）在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置， 不能使电压表指针分别指在图（b）所示位置处． 22．盛有水的柱形容器置于水平地面上，现有一个棱长分别为 0.1米、0.1 米和0.3 米的实心长方体金属块 A，将 A 平放入容器中后，A 浸没在水中，如图所示（图 中水面位置未画出）．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （1）求A所受浮力的大小． （2）若A的质量为8.1 千克，求A的密度． （3）若容器的内底面积为 0.05米2，现将A由原平放改成竖放在水中，求容器底 受到水的压强变化量的范围． 【考点】2A：密度的计算；89：液体的压强的计算；8P：浮力大小的计算． 【分析】（1）知道长方体金属块的棱长可求体积，A 浸没时排开水的体积和自身 的体积相等，根据阿基米德原理求出受到的浮力； （2）知道A的质量和体积，根据 ρ= 求出A 的密度； （3）若原来水面的高度大于或等于 0.3m 时，将 A 由原平放改成竖放在水中时， 水的深度不变，容器底受到水的压强不变；当原来水面恰为 0.1m 时，将 A由原平 放改成竖放在水中时水面的深度变化量最大，根据水的体积不变得出等式即可求 出竖放时水的深度，进一步求出水深度的变化量，根据 p=ρgh 求出容器底受到水 压强的最大变化量，然后得出答案． 【解答】解：（1）长方体金属块的体积： V=abc=0.1m×0.1m×0.3m=3×10﹣3m3， 因A浸没时排开水的体积和自身的体积相等， 所以，A所受的浮力： F =ρ gV =1.0×103kg/m3×9.8N/kg×3×10﹣3m3=29.4N； 浮 水 排 （2）A的密度： ρ= = =2.7×103kg/m3；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （3）若原来水面的高度≥0.3m 时，将 A 由原平放改成竖放在水中时（A 仍然浸 没），水的深度不变，则容器底受到水的压强不变，即△p =0； 水 当原来水面恰为0.1m 时，将A由原平放改成竖放在水中时，水面的深度变化量最 大， 设竖放后水的深度为 h ′，因水的体积不变， 水 所以，（S ﹣S ）h =（S ﹣S ）h ′ 容 平 水 容 竖 水 即（0.05m2﹣0.1m×0.3m）×0.1m=（0.05m2﹣0.1m×0.1m）×h ′， 水 解得：h ′=0.05m， 水 则容器内水深度的最大变化量： △h=h ﹣h ′=0.1m﹣0.05m=0.05m， 水 水 容器底受到水压强的最大变化量： △p =ρ g△h=1.0×103kg/m3×9.8N/kg×0.05m=490Pa， 水 水 所以，容器底受到水的压强变化量的范围为 0～490Pa． 答：（1）A所受浮力的大小为 29.4N； （2）A的密度为2.7×103kg/m3； （3）容器底受到水的压强变化量的范围为 0～490Pa． 五、实验题（共 18分） 23．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于 断开 状 态，电流表要 串 联在电路中．探究过程中，某同学多次改变所用干电池的节 数，他是为了改变 同一 （选填“同一”或“不同”）导体两端的 电压 ． 【考点】IL：探究电流与电压、电阻的关系实验． 【分析】（1）为防止电路中的电流过大烧坏电路元件，连接电路时电键应断开； 电流表的内阻很小，在电路中相当于断路，使用时应与被测电路元件串联； （2）探究导体中电流与电压的关系时，应控制电阻的阻值不变，改变电阻两端的 电压．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【解答】解：（1）为保护电路，连接电路时，电键应断开；利用电流表测通过导 体的电流时，电流表应与导体串联； （2）探究导体中电流与电压的关系时，应控制电阻的阻值不变，改变电阻两端的 电压， 所以，探究过程中，某同学多次改变所用干电池的节数，他是为了改变同一导体 两端的电压不同． 故答案为：断开；串；同一；电压． 24．小华做“验证阿基米德原理”的实验中，用图（a）所示的溢杯和小桶收集石块 排开的水，他的实验过程分别如图（b）、（c）、（d）、（e）所示． （1）图（c）所示，是小华在使用 弹簧测力计 测量石块的 重力 ． （2）若图中四个测量值 F 、F 、F 、F 满足关系式 F ﹣F =F ﹣F ，该原理将 1 2 3 4 2 3 4 1 得到验证． （3）以下关于实验过程中的操作，会影响验证结果的是 A ． A．图（a）中溢杯内未盛满水． B．图（b）中小桶内有少量水． C．图（d）中石块未浸没水中． 【考点】8O：阿基米德原理． 【分析】（1）弹簧测力计能直接测出物体的重力； （2）由图可知，根据 cd 两图可测出物体浸在液体中受到的浮力，根据 be 两图可教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 测出物体排开液体的重力，再根据阿基米德原理的内容进行解答； （3）根据石块收到的浮力和排开的水的重力分析． 【解答】解： （1）由图c可知，弹簧测力计下竖直挂着石块，是用测力计测量石块的重力； （2）由图可知，图c测出了石块的重力，图 d 测出了石块浸没在液体中时测力计 的拉力，图b测出空桶的重力，图 e测出桶和石块排开液体的重力； 则物体浸入液体时受到的浮力为 F ﹣F ，物体排开液体的重力为 F ﹣F ， 2 3 4 1 如果F ﹣F =F ﹣F 时，即物体浸在液体中受到的浮力等于物体排开液体的重力， 2 3 4 1 阿基米德原理就成立． （3）A．图（a）中溢杯内未盛满水，则测得排开水的重力会偏小，会影响验证结 果． B．图（b）中小桶内有少量水，石块排开水后，小桶重力的两次示数之差仍为排 开水的重力，不影响实验结果． C．图（d）中石块未浸没水中，此时浮力小，排开的水的体积也小，不影响实验 结果． 故答案为：（1）弹簧测力计；重力；（2）F ﹣F =F ﹣F ；（3）A． 2 3 4 1 25．小周和小孙在学习了凸透镜成像知识后，进一步合作探究凸透镜成实像时像 距的变化规律．每次实验时，她们先在光具座上固定好发光物体和光屏的位置， 然后通过移动凸透镜位置，使光屏上得到清晰的像．表一、表二记录了她们通过 实验及运算获得的数据． 表一（焦距12cm） 序号 物屏距离（cm） 物距（cm） 像距（cm） 像距和物距的 差值（cm） 1 75 15 60 45 2 52 19 33 14教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 3 49 22 27 5 4 45 无法得到清晰的像 表二（焦距15cm） 序号 物屏距离（cm） 物距（cm） 像距（cm） 像距和物距的 差值（cm） 5 90 19 71 52 6 69 22 47 25 7 61 28 33 5 8 57 无法得到清晰的像 （1）分析比较表一（或表二）中像距随物距变化的关系可初步得出：同一凸透镜 成实像时， 物距越大，像距越小 ． （2）分析比较序号 2、5（3、6） 中的数据可初步得出：不同凸透镜成实像且 物距相同时，凸透镜的焦距越大，像距也越大． （3）分析比较表一（或表二）中像距和物距的差值随物屏距离变化的关系可初步 得出：同一凸透镜成实像时， 物屏距离越小，像距与物距的差值越小 ． （4）基于（3）的初步结论，并结合序号 4（或 8）的现象进行推理，请写出一条 合理的推理结论：凸透镜成实像时， 物像距离不小于 4f ． 【考点】B7：凸透镜成像规律及其探究实验． 【分析】（1）分析表中物距和像距的变化关系即可判断； （2）找出不同焦距但相同物距的实验步骤，对比分析即可解决； （3）进一步综合分析比较序号 1、2、3（或4、5、6）中“像距和物距的差值”随“物 屏距离”的变化关系即可； （4）根据表格中物屏距离的大小数值分析． 【解答】解：（1）分析比较表一（或表二）中像距随物距的变化关系可初步得出： 同一凸透镜成实像时，物距变大，像距变小；或物距变小，像距变大； （2）想得出：不同凸透镜成实像且物距相同时，凸透镜的焦距越大，像距也越大教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 的结论，即找出不同焦距但相同物距的实验步骤，对比分析即可，即可以选作 2 与5（或3与6）； （3）分析1、2、3（或 4、5、6）中“像距和物距的差值”随“物屏距离”的变化关系 可以看出，物屏距离越小，像距与物距的差值越小； （4）由表格中的数据可知，物屏距离越小，像距和物距的差值就越小，当物距等 于二倍焦距时，像距也等于二倍焦距，像距和物距的差值为 0，物象距离为 4f；此 时成的是实像，根据表格推测可知，当物像距离小于 4f 时，不能成实像，故凸透 镜成实像时，物像距离不小于 4f． 故答案为：（1）物距越大，像距越小；（2）2、5（3、6）；（3）物屏距离越小，像 距与物距的差值越小；（4）物像距离不小于4f． 26．甲同学要测定标有“4.5V”字样小灯泡的电功率，乙同学要测定一个未知电阻的 阻值，他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材．他 们都正确连接电路并规范地进行实验．闭合电键，他们各自将数据记录在表三、 表四的序号 1 中．接着他们移动变阻器滑片的位置．又记录了两组数据在表格中 （未全）．其中甲同学在读取序号 2的数据时，滑恰好在变阻器的中点处，又记录 了两组数据在表格中（未全）．其中甲同学在读数序号 2的数据时，滑片恰好在变 阻器的中点处（连入电路的阻值为最大值的一半）；乙同学的读取序号 3的数据时， 滑片处在变阻器的另一端． 表三（甲同学） 序号物理量 电压（伏） 电流（安） 功率（瓦） 1 2.0 0.16 0.32 2 4.5 0.22 0.99 3 5.5 0.24 1.32 表四（乙同学）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 序号物理量 电压（伏） 电流（安） 电阻（欧） 1 3.0 0.14 21.4 2 5.5 0.26 21.2 3 0.46 10 21.7 （1）表三序号3中灯泡的亮度比正常发光时 亮 （选填“亮”或“暗”）．表四中进 行3次实验的目的是为了 减小误差 （选填“寻找普通规律”或“减小误差”）． （2）表三种所确定额数据是 0.22 、 0.99 ，表四中所缺的数据是 10 、 21.7 ． 【考点】JF：电功率的测量；IH：欧姆定律的应用． 【分析】（1）根据P= ，判断灯的实际功率变化，确定灯的亮度变化；测定值电 阻的实验中，多次测量取平均值可减小误差； （2）连接电路时，为保护电路，变阻器连入电路中的电阻最大，由表三、四序号 1中的数据，根据串联电路的规律和欧姆定律，因电源电压保持不变列方程求出变 阻器的最大电阻和电源电压； 由甲同学第 2 次实验数据，根据串联电路的规律和欧姆定律求出此时电路中的电 流，根据P=U×I求灯的实际功率； 乙同学序号3的操作中，分析电路的连接，确定电压表示数，由表中电流的大小， 根据欧姆定律求出电阻． 【解答】解：（1）小灯泡的额定电压为 4.5V，因表三序号 3 中灯泡的实际电压为 5.5V 大于灯的额定电压，根据 P= ，灯的实际功率比额定功率要大，亮度比正 常发光时要亮； 乙同学测定值电阻的大小，表四进行 3次实验的目的是为了取平均值减小误差； （2）他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材，设 电源电压为U，变阻器的最大电阻为 R ，他们都正确连接电路并规范地进行实验， 滑 即连接电路时，为保护电路，变阻器连入电路中的电阻最大，闭合电键，由表三教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 序号1中知，电流 I =0.16A，电压表示数U =2.0V，根据欧姆定律，此时变阻 甲1 甲1 器的电压： U =I R =0.16A×R ， 滑 甲1 滑 滑 由串联电路电压的规律，电源电压： U=U +U =2V+0.16A×R ﹣﹣﹣﹣﹣﹣① 甲1 滑 滑 表四中序号1中的数据知，I =0.14A，U =2.0V，同理，电源电压： 乙1 乙1 U=U +U′ =3V+0.14A×R ﹣﹣﹣﹣﹣﹣② 乙1 滑 滑 由①②得：R =50Ω﹣﹣﹣﹣﹣﹣﹣③，③代入①得，电源电压U=10V； 滑 在甲同学第 2 次实验中，滑恰好在变阻器的中点处，此时变阻器连入电路中的电 阻为： R = R =25Ω， 滑中 滑 根据串联电路电压的规律，变阻器的电压： U =U﹣U =10V﹣4.5V=5.5V， 滑中 甲2 由欧姆定律，通过变阻器的电流： I = = =0.22A， 滑中 由串联电路电流的规律，甲同学第 2次实验电流表示数： I =0.22A， 甲2 灯的功率： P =U ×I =4.5V×0.22A=0.99W； 实 甲2 甲2 乙同学的读取序号 3 的数据时，滑片处在变阻器的另一端，即滑片移动到连入电 路中的电阻为 0 的位置，电源电压全部加在电阻的两端，故电压表示数为电源电 压U=10V，因此时通过电阻的电流 I =0.46A， 乙3 由欧姆定律，待测电阻： R= = ≈21.7Ω． 故答案为：（1）亮；减小误差；（2）0.22；0.99，10；21．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
