闵行区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
（满分 150 分 考试时间 100 分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答
题一律无效。
一、选择题（每题 2 分，共 16分）

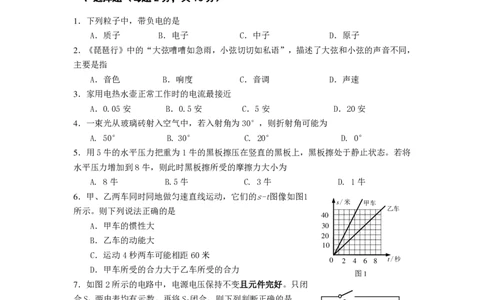

1．下列粒子中，带负电的是
A．质子 B．电子 C．中子 D．原子
2．《琵琶行》中的“大弦嘈嘈如急雨，小弦切切如私语”，描述了大弦和小弦的声音不同，
主要是指
A．音色 B．响度 C．音调 D．声速
3．家用电热水壶正常工作时的电流最接近
A．0.05安 B．0.5安 C．5安 D．20安
4．一束光从玻璃砖射入空气中，若入射角为30°，则折射角可能为
A. 50° B. 30° C. 20° D. 0°
5．用5牛的水平压力把重为1牛的黑板擦压在竖直的黑板上，黑板擦处于静止状态。若将
水平压力增加到8牛，则此时黑板擦所受的摩擦力大小为
A. 8牛 B.5牛 C. 3牛 D. 1牛
6．甲、乙两车同时同地做匀速直线运动，它们的s-t图像如图1
s/米 甲车
所示。则下列说法正确的是 乙车
40
A．甲车的惯性大 30
20
B．乙车的动能大
10
C．运动4秒两车可能相距60米
0 2 4 6 8 t/秒
D．甲车所受的合力大于乙车所受的合力
图1
7．如图2所示的电路中，电源电压保持不变且元件完好。只闭
合S,两电表均有示数。再将S 闭合，则下列判断正确的是
1 2 S
1
A．电压表示数与电流表示数的比值变小
V
R
B．电压表示数与电流表示数的比值不变 1 A
C．若向右移动滑片，电流表的示数将变小 P
D．若向左移动滑片，电压表的示数将变小 S R
2 2
图2
8．如图 3 所示，水平地面上放置着两个底面积不同的轻质圆柱形
容器甲和乙（S ＜S ），分别盛有两种液体A和B，液面高度相同。容器底部用细线拉着相同
甲 乙
实心物体C，浸没在液体中（ρ＜ρ＜ρ）。当细线剪断，待物体C
C A B
静止后，甲和乙容器中液体对容器底部的压强变化量分别为△P
甲
C C
A B
甲 乙
图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
和△P ，则下列关系正确的是
乙
A．△P 可能大于△P
甲 乙
B．△P 可能小于△P
甲 乙
C．△P 可能等于△P
甲 乙
D．以上三种情况都有可能
二、填空题（第 9～14题每空 1分，第 15～16 题每空 2 分，共 26分）

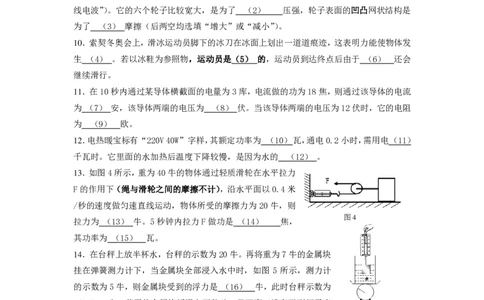

9．“玉兔号”月球车把月球上获取的照片通过 （1） 传输到地球上（选填“声波”或“无
线电波”）。它的六个轮子比较宽大，是为了 （2） 压强，轮子表面的凹凸网状结构是
为了 （3） 摩擦（后两空均选填“增大”或“减小”）。
10．索契冬奥会上，滑冰运动员脚下的冰刀在冰面上划出一道道痕迹，这表明力能使物体发
生 （4） 。若以冰鞋为参照物，运动员是（5） 的，运动员到达终点后由于 （6） 还会
继续滑行。
11．在10秒内通过某导体横截面的电量为3库，电流做的功为18焦，则通过该导体的电流
为 （7） 安，该导体两端的电压为 （8） 伏。当该导体两端的电压为12伏时，它的电阻
为 （9） 欧。
12．电热暖宝标有“220V 40W”字样，其额定功率为 （10） 瓦，通电0.2小时，需用电 （11）
千瓦时。它里面的水加热后温度下降较慢，是因为水的 （12） 。
13．如图4所示，重为40牛的物体通过轻质滑轮在水平拉力
F的作用下（绳与滑轮之间的摩擦不计），沿水平面以0.4米
/秒的速度做匀速直线运动，物体所受的摩擦力为20牛，则
图4
拉力为 （13） 牛。5秒钟内拉力F做功是 （14） 焦，
其功率为 （15） 瓦。
14．在台秤上放半杯水，台秤的示数为20牛。再将重为7牛的金属块
挂在弹簧测力计下，当金属块全部浸入水中时，如图 5 所示，测力计
的示数为5牛，则金属块受到的浮力是 （16） 牛，此时台秤示数为
（17） 牛。若再将金属块缓慢向下移动一段距离（没有碰到杯子底
部），台秤示数将 （18） （选填“变小”、“不变”或“变大”）。 图5
15．如图 6 所示的电路中，电源电压保持不变，电阻 R 或灯 L
有且只有一个故障。电键 S 闭合前后，若只有两个电表的示数
发生变化，则电路存在的故障是 (19) ；若只有一个电表
的示数发生变化，则电路存在的故障是 (20) 。
16．某同学想研究悬挂小球的悬线拉力与斜面AB夹角α的关系。 图6
他用悬线拉着小球静止在光滑斜面上。通过移动斜面，改变悬线与斜面AB夹角α的大小，
用弹簧测力计测出悬线拉力的大小。实验过程及实验现象如图7所示。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）分析比较a、b或a、c或a、d可得初步结论是 (21)
（2）分析比较b、c、d可得初步结论是 (22)
B B B
A
A A
a b c d
图7
三、作图题（每题 3 分，共 6 分）
17．根据图8中的反射光线OB和法线ON，画出入射光线AO，并标出入射角。
18．在图9中，请标出磁感线方向，小磁针的N、S极和电源的正、负极。
O
N
B
图8 图9
四、计算题（第 19、20、21、22题分别为 4、4、8、8 分，共24分）
19．炎夏，某工厂用冰块降温。一块质量为20千克的大冰块，温度由-20℃升高到0℃过程中，
能从周围环境中吸收多少热量？[c =2.1×103焦/（千克·℃）]
冰
20．老李设计了如图10（a）所示的独轮车，所对应的侧视示意图
如图10（b）所示。(1)用此独轮车运货物时，若所装货物重为300
牛，老李最少需要多大的力？(2)若老李将手往前移动一段距离，
他所用的力将如何变化？请简要说明理由。
图10（a）
F
60厘米 90厘米
图10（b）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
21．如图11所示，轻质柱形容器甲、乙放置在水平地面上，已知甲、乙的底面积分别为2S、
S。甲容器中装有3×10-2米3的水，A点离水面0.2米。
（1）求甲容器中的水的质量，A点水的压强。
甲 图 1 1 乙
（2）将乙容器中注入密度为ρ 的液体后，甲、乙两液面相平，深度均为h。再将密度为ρ、
0
体积为V的物体A放入甲容器中，将密度为ρ、体积为2V的物体B放入乙容器中（液体不
溢出）。已知甲容器对地面的压强是乙容器对地面压强的3倍。求ρ 的表达式
0

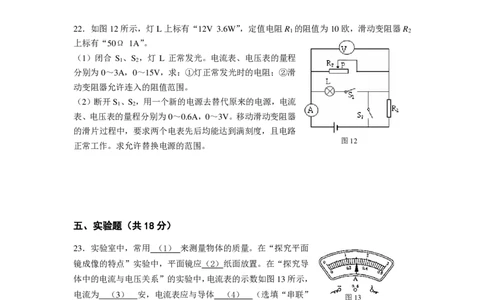

22．如图12所示，灯L上标有“12V 3.6W”，定值电阻R 的阻值为10欧，滑动变阻器R
1 2
上标有“50Ω 1A”。
（1）闭合 S 、S ，灯 L 正常发光。电流表、电压表的量程
1 2
S
分别为0～3A，0～15V，求：①灯正常发光时的电阻；②滑 2
动变阻器允许连入的阻值范围。
（2）断开S 、S ，用一个新的电源去替代原来的电源，电流
1 2
表、电压表的量程分别为0～0.6A，0～3V。移动滑动变阻器
的滑片过程中，要求两个电表先后均能达到满刻度，且电路
图12
正常工作。求允许替换电源的范围。
五、实验题（共 18分）
23．实验室中，常用 （1） 来测量物体的质量。在“探究平面
镜成像的特点”实验中，平面镜应（2）纸面放置。在“探究导
体中的电流与电压关系”的实验中，电流表的示数如图13所示，
电流为 （3） 安，电流表应与导体 （4） （选填“串联”
图13
或“并联”）。
24．现有焦距为5厘米、10厘米、20厘米的
三个凸透镜，小高同学选择其中的一个进行
实验。如图14所示。他先将蜡烛、凸透镜、
光屏的中心大致调节在 （5） 上。再将 图14
蜡烛放于光具座 A 点处，保持位置不变，移教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
动光屏至E点找到清晰缩小的像，这个像一定是 （6） 像（选填“实”或“虚”），他
所选的凸透镜焦距为 （7） 厘米，此时凸透镜应位于光具座 （8） 两点之间（选填：
“AB”、“BC”、“CD”或“DE”）。
25．小王、小李同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同
且不变（为2伏的整数倍），滑动变阻器两个（分别标有“10Ω 2A”和“20Ω 2A”字样），两待
测小灯额定电压分别为2.2伏和3.8伏。两同学各自选取一个变阻器、小灯、电压表（0～3V）、
电流表（0～0.6A）、电键和若干导线，连接电路，并进行实验。小王同学选用额定电压为2.2
伏的小灯，正确连接电路，操作规范，闭合电键小灯就正常发光。小李同学闭合电键后，当
滑片移动到中点时（即滑动变阻器接入一半的电阻），小灯正常发光。经过测量和计算，他们
发现两灯泡的额定功率恰好相同。
(1)小李同学观察到电压表示数为 (9) 伏，小灯正常发光。所选滑动变阻器的规格是
（10） 。
(2)请根据相关条件得出电源电压为 (11) 伏，小灯的额定功率为 (12) 瓦。
26．小张同学在做实验时发现使用斜面能省力但费距离。于是他猜想利用斜面做功和不用斜
面直接对物体做功可能相等。为了验证猜想，他用木块作为研究物体，在相同材质、不同倾
角的斜面上进行实验，其实
验过程如图15所示。先用测
力计测出木块的重力 G，并
竖直向上使木块匀速上升一
段高度 h；再将木块放在斜
图15
面底端，沿斜面用测力计将
木块匀速拉到相同高度h。读出每次实验的拉力F的大小，量出木块上升的高度h和斜面的
长度L，并把实验数据分别记录在表一、表二、表三中。
表一（斜面A）
实验 重力G 拉力F 木块上升 斜面的长度 直接提起木块 拉力通过斜面
序号 （牛） （牛） 距离h (米) L(米) 做功W （焦） 做功W （焦）
G F
1 2.5 1.5 0.3 1.2 0.75 1.8
2 5 3 0.2 0.8 1.0 2.4
3 7.5 4.5 0.2 0.8 1.5 3.6
表二（斜面B）
实验 重力G 拉力F 木块上升 斜面的长度 直接提起木块 拉力通过斜面
序号 （牛） （牛） 距离h (米) L(米) 做功W （焦） 做功W （焦）
G F
4 2.5 2 0.3 0.6 0.75 1.2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
5 5 4 0.2 0.4 1.0 1.6
6 7.5 6 0.2 0.4 1.5 2.4
表三（斜面C）
实验 重力G 拉力F 木块上升 斜面的长度 直接提起木块 拉力通过斜面
序号 （牛） （牛） 距离h (米) L(米) 做功W （焦） 做功W （焦）
G F
7 2.5 2.25 0.3 0.42 0.75 0.95
8 5 4.5 0.2 0.28 1.0 1.26
9 7.5 6.75 0.2 0.28 1.5 1.89
（1）实验结果表明：利用斜面对物体做功 （13） 不用斜面直接对物体做功（选填“大
于”、“等于”或“小于”）。
（2） 请进一步综合分析表一、表二、表三中的最后两列相关数据并归纳得出结论：
(a) 分析表一或表二或表三中W 和W 的数据及相关条件，可得出的初步结论是：
G F
（14） 。
(b) 分析表一和表二和表三中W 和W 的数据及相关条件，可得出的初步结论是：
G F
（15） 。
（3）小张同学为寻找更普遍性的实验结论，应该选择 （16） 继续进行实验。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
闵行区 2013~2014 年度第二学期初三质量调研
理 化 试 卷
参考答案与评分标准
题 号 答案要点及评分说明
1．B。 2．C。 3．C。 4．A。
一、选择题
(16分) 5．D。 6．C。 7．B。 8．D。 （每题2分）
（第9～14题每空1分，第15～16题每空2分，）
9．无线电波；减小；增大 10．形变；运动（以地为参照）；（具有）惯性
11．0.3；6；20 12．40；0.008；比热容大
13．10；40；8 14．2；22；不变
二、填空题
(26分)
15．R断路；R短路
16．（1）悬线拉着小球倾斜静止在光滑斜面上，悬线的拉力小于小球的重力。
（2）悬线拉着小球静止在同一光滑斜面上，悬线与光滑斜面AB夹角α越小，
悬线的拉力越小。（其他答案合理即可）
17．正确画出入射光线 2 分(箭头方向 1 分，光线用直线表示 1 分)；标出入
三、作图题
射角1分。
(6分)
18. 磁感线方向1分；小磁针的N、S极1分；电源的正、负极1分。
Q =c m△t 2分
吸 冰
19．
=2.1×103焦/（千克·℃）×20千克×〔0℃－（－20℃）〕 1分
4分
= 8.4×105 焦 1分
四、计
(1)F l = F l 1分
算题 1 1 2 2
F = F l / l =300牛（60厘米+90厘米）/60厘米 1分
1 2 2 1
(24分) 20．
=750牛 1分
4分
(2) F 、l 不变，将手往前移动一段距离，动力臂l 变小，根据F l = F l ，
2 2 1 1 1 2 2
则动力F 变大。 1分
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
⑴m =ρ V 1分
酒 水 水
=1.0×103千克/米3×3×10-2米3=30千克 1分
p =ρ g h 1分
21． 水 水 a
=1.0×103千克/米3×9.8牛/千克×0.2米=1960帕 1分
8分
⑵ p =3 p 1分
甲 乙
（ρ g 2Sh+ρg V）/2S = 3（ρ g Sh+ρg2 V）/S 2分
水 0
ρ =（2ρ Sh-11ρ V）/6Sh 1分
0 水
（1）闭合S 、S ，灯L、 R 并联。
1 2 2
① I =P／U =3.6瓦／12伏=0.3安 1分
L L
R = U ／I =12伏／0.3安 =40欧 1分
L L L
②当滑动变阻器达到允许通过的最大电流1安时，电流表是安全的。
所以滑动变阻器允许连入最小值为R =U／I =12伏／1安=12欧 1分
2 2
12欧≤R ≤50欧 1分
滑
22．
（2）断开S 、S ，R 、R 串联。
1 2 1 2
8分
I =0.6安，U =I R =0.6安×10欧=6伏 1分
最大 最小 最大 总最小
U =3伏时， U= U +U =10欧×(3伏/50欧)+3伏=3.6伏，
2 1 2
此时电流表不可能达到最大，所以3.6伏舍去。 1分
当I =0.6安且U =3V时， U′ = U +U =0.6安×10欧+3伏=9伏；
最大 2最大 最大 1 2
因题中要求两个电表先后均能达到满刻度，所以最大电压应小于9V。 1分
所以 6 伏≤U<9伏 1分
说明：在计算中，有关单位错写、漏写，每题扣1分；脚标错写、漏写总扣1分。
．．
注：其他正确解法，请参照评分。
23．天平； 垂直； 1.5； 串联。
24．同一高度； 实； 5； CD。
25． 2.2； “20Ω 2A”； 6； 0.836。
26．
五、实验题 （1）大于。
（2）
(18分)
(a)沿相同材质、相同倾角的斜面拉物体，拉力所做的功与直接提起重物所做的功
的比值相同。 2分
（b）沿相同材质、不同倾角的斜面拉物体，拉力做的功与直接提起重物所做的功
的比值不同，斜面倾角越大，W与W比值越小。2分
F G
（3）不同的物体，不同材质的斜面，不同倾角的斜面。
