闵行区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题 (每小题2分，共20分)

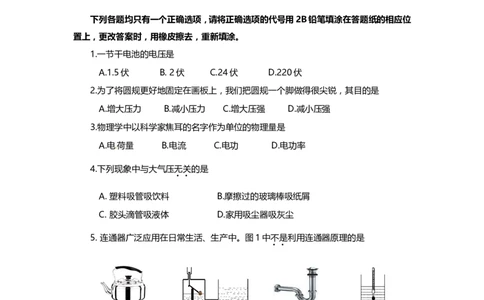

下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1.一节干电池的电压是
A.1.5伏 B. 2伏 C.24伏 D.220伏
2.为了将圆规更好地固定在画板上，我们把圆规一个脚做得很尖锐，其目的是
A.增大压力 B.减小压力 C.增大压强 D.减小压强
3.物理学中以科学家焦耳的名字作为单位的物理量是
A.电荷量 B.电流 C.电功 D.电功率
[来源:学.科.网Z.X.X.K]
4.下列现象中与大气压无关的是
A. 塑料吸管吸饮料 B.摩擦过的玻璃棒吸纸屑
C. 胶头滴管吸液体 D.家用吸尘器吸灰尘
5. 连通器广泛应用在日常生活、生产中。图1中不是利用连通器原理的是
A．水壶 B.自动饮水机 C.下水弯管 D.
图1
密度计
6.下列电器正常工作时，电流最接近0.2安的是
A. 电饭煲 B.台灯 C.微波炉 D.空调
7. 对于欧姆定律公式 I = U / R 的理解，以下说法中错误的是
A.导体中的电流与导体的电阻及其两端的电压有关
B.对某一导体来说，导体中的电流与其两端电压成正比C.在电压相同的条件下，不同导体中的电流与导体的电阻成反比
D.由 I=U/R可推出R = U / I ，说明R与U成正比，与I成反比
8.甲、乙、丙三根镍铬合金丝，其横截面积关系S >S =S ，长度关系为L =L <L 。
甲 乙 丙 甲 乙 丙
将它们分别接在同一电路中，则通过它们的电流大小关系是
A. I >I >I B. I >I =I
甲 乙 丙 甲 乙 丙
C. I <I <I D. I =I <I
甲 乙 丙 甲 乙 丙

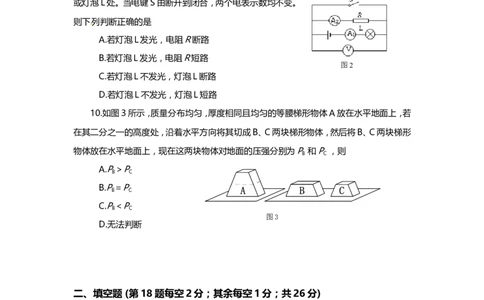

9.如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R
或灯泡L处。当电键S由断开到闭合，两个电表示数均不变。
则下列判断正确的是
A.若灯泡L发光，电阻R断路
B.若灯泡L发光，电阻R短路
图2
C.若灯泡L不发光，灯泡L断路
D.若灯泡L不发光，灯泡L短路
10.如图3所示，质量分布均匀，厚度相同且均匀的等腰梯形物体A放在水平地面上，若
在其二分之一的高度处，沿着水平方向将其切成B、C两块梯形物体，然后将B、C两块梯形
物体放在水平地面上，现在这两块物体对地面的压强分别为P 和P ，则
B C
A.P＞P
B C
B.P＝P
B C
C.P＜P
B C
图3
D.无法判断
二、填空题 (第18题每空2分；其余每空1分；共26分)
11.一瓶500毫升的矿泉水喝掉一半后，剩余矿泉水的质量 (1) ，密度 (2) ；剩余的
矿泉水凝固成冰后质量 (3) 。（选填“变小”、“不变”或“变大”）
12.导体两端的电压为3伏，10秒内通过导体横截面的电荷量为5库，这段时间内电流
做功 (4) 焦，导体的电阻为 (5) 欧。若导体两端电压增加到6伏，则通过导体的电流
变为 (6) 安。
13.我国首个重力为3.5×109牛的实验型深海移动工作站近日完成总装。若工作站从水面逐渐下潜至水下3000米处的过程中，受到水的压强将逐渐 （ 7 ） （ 选填“变小”、“不
变”或“变大”）。当工作站悬浮于水下3000米深处时，所受浮力大小为 (8) 牛，方向为
(9) 。
14.一幢楼有500盏“220V 40W”的灯，它们的连接方式是 (10) （选填“串联”或
“并联”）；若少开几盏灯，电路中的总电阻将 (11) （ 选填“变小”、“不变”或“变大”）。
为了响应“地球一小时”的活动，这500盏熄灭1小时共可节约电能 (12)
千瓦时。

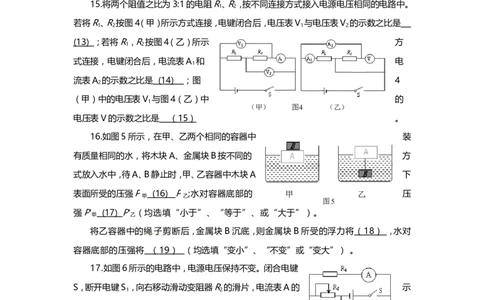

15.将两个阻值之比为3:1的电阻R、R，按不同连接方式接入电源电压相同的电路中。
1 2
若将R、R按图4（甲）所示方式连接，电键闭合后，电压表V 与电压表V 的示数之比是
1 2 1 2
(13) ；若将R，R按图4（乙）所示 方
1 2
式连接，电键闭合后，电流表A 和 电
1
流表A 的示数之比是 (14) ；图 4
2
（甲）中的电压表V 与图4（乙）中 的
1
（甲） 图4 （乙）
电压表V的示数之比是 （ 15 ） 。
16.如图5所示，在甲、乙两个相同的容器中 装
有质量相同的水，将木块A、金属块B按不同的 方
式放入水中，待A、B静止时，甲、乙容器中木块A 下
表面所受的压强P (16) P ;水对容器底部的 甲 乙 压
甲 乙
图5
强P′ (17) P′ （均选填“小于”、“等于”、或“大于”）。
甲 乙
将乙容器中的绳子剪断后，金属块B沉底，则金属块B所受的浮力将 （ 18 ） ，水对
容器底部的压强将 （ 19 ） （均选填“变小”、“不变”或“变大”） 。
17.如图6所示的电路中，电源电压保持不变。闭合电键
S，断开电键S ，向右移动滑动变阻器R的滑片，电流表A的 示
1 2
数将 (20) ,电压表V的示数将 (21) ；再闭合电键S ， 电
1
压表V与电流表A示数的比值将 (22) 。（均选填“变
图6
小”、“不变”或“变大”）
18.某小组同学研究液体压强的特点，在横截面积不同（S＜S＜S＝S＝S）的柱形容
a b c d e
器的侧壁开口处，用相同的橡皮膜包好，侧壁开口情况相同。再注入甲、乙、丙三种深度相同
的液体（ρ ＜ρ ＜ρ ），如图7所示。观察橡皮膜鼓起的情况及相关现象，归纳得出初步结
甲 乙 丙
论。a b c d e
甲液体 甲液体 甲液体 乙液体 丙液体
图7
（1）分析图a、b、c中的现象及相关条件，可得到的初步结论是： (23) 。
（2）分析图c、d、e中的现象及相关条件，可得到的初步结论是： (24) 。
三、作图题 (每题3分，共6分)
19.如图8所示物体A的重力为8牛，对斜面的压力为6牛，用力的图示法画出斜面受
到的压力。
20.在如图9所示的电路中填上适当的电表符号，要求两灯并联，使之成为正确的电路。
A
图8
图9
四、计算题 (共28分)
21.一薄壁杯子装水后放在水平桌面上，水深0.1米，杯子的底面积是2×10-3米2，求杯
底受到水的压强和压力。22.如图10所示的电路中，电源电压保持不变。电阻
R的阻值为18欧，只闭合电键S ，电流表A 的示数为
2 1 2
0.5安。求：
（1）电源电压U和电阻R消耗的电功率。
2
（2）再闭合电键S ，有一个电流表的示数变化了0.6
2
安。请计算出电阻R的阻值。
图10
1
23.一质量为0.2千克的薄壁玻璃杯，容积为3×10-4米3，底面积为2.5×10-3米2。将杯中
盛满水时，放置在一托盘上，托盘的质量为0.1千克、底面积为1×10-2米2，托盘放在水平桌
面的中央。求：
（1）杯中水的质量是多少千克？
（2）托盘对桌面的压强是多少帕？
（3）倒出1×10-4米3的水后，杯子对托盘的压强和托盘对桌面的压强之比。
24.在如图11所示的电路中，电源电压为20伏，电阻R的阻值为15欧，滑动变阻器标
1
有“50Ω，1A”的字样，电压表的量程为“0～3V”或“0～15V”。闭合电键后，电路正常
工作。求：
（1）当电压表V的示数为14伏时，电路中的电流。
（2）在滑片移动的过程中，求电路中电流的变化范围。
（3）若在电路中再串联一个电流表（电流表选用0～0.6安的量程），要使电路中的电流
变化量最大，求滑动变阻器连入电路中的阻值范围。
图11五、实验题 (共20分)
25.如图12 所示的实验装置中，测量质量的仪器是 (1) ；验证阿基米德原理的装置是
(2) ；测量力的仪器是 (3) ；测量大气压强大小的装置是 （ 4 ） 。[选填（a）、（b）、（c）、
（d）]
(a) （b） (c) (d)
图12
26.在“研究串联电路中电阻的规律”实验中，连接电路时电键必须处于 (5) 状态（选
填“闭合”或“断开”），电流表必须 (6) 在被测电路中（选填“串联”或“并联”）。现用
一电阻R来等效替代串联电阻R和R时，在电源电压不变的条件下，电路中的电流与原来
1 2
串联电路中的电流是 (7) 的（选填“相同”或“不同”）。
27.在“测定小灯泡的电功率”实验中，实验室
提供的电源为两节新干电池，电源电压保持不变，
滑动变阻器上标有“50Ω 2A”字样，小灯上标有
“2.5V”字样。
（1）在方框内画出正确的电路图。 (8)
（2）正确连接电路，闭合电键 S后，为使小灯泡能够正常发光，正确的操作是
（ 9 ） ，直到 （ 10 ） 为止。
28.在“用电流表、电压表测电阻”的实验中，电源电压9伏保持不变，所用滑动变阻器
上标有“50 1A”字样。图4
（1）图13中尚有一根导线未连接，请用笔线代替导线在图中正确连接。 （ 11 ） （用
2B铅笔在答题纸的相应位置连线）
（2）正确连接电路，闭合电键S，电流表示数如图
14（a）所示。接着，他移动滑动变阻器的滑片，电压表的
示数如图14（b）所示，电流表的示数变化了0.06安。继
续移动滑片，发现电流表的最大示数为0.34安。请将表
图13
格填写完整，并计算出电阻值（计算时，精确到0.1欧）。
（ 12 ）
图13
物理量 电流 电压 电阻 电阻的
序号 （安） （伏） （欧） 平均值（欧）
1
2
(a) (b)
图14 3 0.34
29．某同学想探究漂浮在液面上的物块露出液面的体积与什么因素有关。他把A材质的
不同物块放入水中，测得的实验数据如表一所示。再将B材质的不同物块放入水中，测得的
实验数据如表二所示。
表一 表二
材质:A 材质:B [来源:Zxxk.Com][来源:学*科*网Z*X*X*K]
实验 物块体积 物块露出水面体
实验 物块体积 物块露出水面体
序号 （厘米3） 积（厘米3） 序号 （厘米3） 积（厘米3）
1 200 80 4 200 40
2 160 64 5 160 32
3 80 32 6 80 16
（1）分析比较表中的实验序号1、2、3或4、5、6的数据及相关条件，可得出的结论是：
（ 13 ） 。
（2）分析比较表中的实验序号1、4或2、5或3、6的数据及相关条件，可得出的结论是：
（ 14 ） 。
（3）某同学又将A材质的不同物块放入另一种液体中做同样的实验，测得的实验数据如表
三所示。根据表三的实验数据，按表一、表二的规律可计算出此种液体的密度是
[来源:Z#xx#k.Com]（ 15 ） 千克/米3 。
表三
材质:A
实验序号 物块体积（厘米3） 物块露出水面体积（厘米3）
7 200 100
[来源:学科网ZXXK]
8 160 80
9 80 40
