杨浦区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（每题2分，共20分）

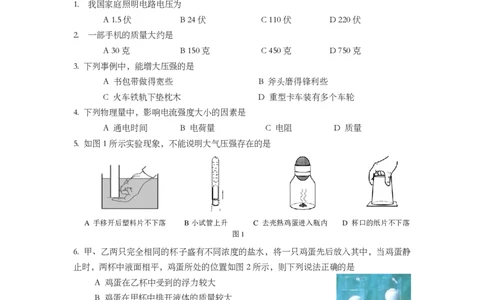

1. 我国家庭照明电路电压为
A 1.5伏 B 24伏 C 110伏 D 220伏
2. 一部手机的质量大约是
A 30克 B 150克 C 450克 D 750克
3. 下列事例中，能增大压强的是
A 书包带做得宽些 B 斧头磨得锋利些
C 火车铁轨下垫枕木 D 重型卡车装有多个车轮
4. 下列物理量中，影响电流强度大小的因素是
A 通电时间 B 电荷量 C 电阻 D 质量
5. 如图1所示实验现象，不能说明大气压强存在的是
A 手移开后塑料片不下落 B小试管上升 C 去壳熟鸡蛋进入瓶内 D 杯口的纸片不下落
图1
6. 甲、乙两只完全相同的杯子盛有不同浓度的盐水，将一只鸡蛋先后放入其中，当鸡蛋静
止时，两杯中液面相平，鸡蛋所处的位置如图2所示，则下列说法正确的是
A 鸡蛋在乙杯中受到的浮力较大
B 鸡蛋在甲杯中排开液体的质量较大
C 乙杯底部所受液体的压强较大
D 甲杯底部所受液体的压力较大
图2 甲 乙
7. 如图3所示电路，下列说法正确的是
A 电键S闭合时，灯L 与L 并联，电流表测灯L 的电流
1 2 1
B 电键S闭合时，灯L 不发光，电流表无示数
1 L 2
C 电键S闭合时，灯L 不发光，电流表测灯L 的电流
1 2
L
D 电键S闭合时，灯L 不发光，电流表测干路电流 1
1
图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8．在学习物理学的过程中，经常会用到一些科学研究方法。下列事例中运用相同科学研究
方法的是
① 研究物质质量与体积的关系 ② 研究电流时，把它与水流相类比
③ 研究串、并联电路时，引入“总电阻”的概念 ④ 研究导体中电流与电压的关系
A ①和④ B ①和② C ②和③ D ③和④
9. 如图4所示电路，电源电压保持不变，闭合电键S，将滑动变阻器的滑片向右移动，下列
V
说法正确的是
V
A 电流表A的示数不变 A
1
R1
B 电流表A与A 的示数之差不变
1
A
2
C 电压表V与电流表A的示数的比值不变 R2
D电压表V与电流表A 的示数的比值不变 S
1 A
图4

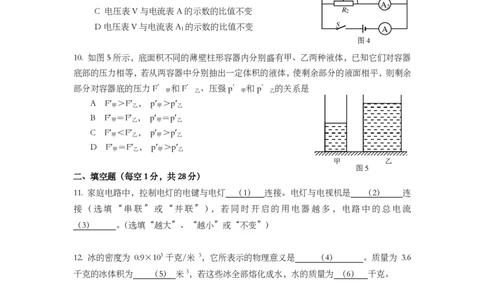

10. 如图5所示，底面积不同的薄壁柱形容器内分别盛有甲、乙两种液体，已知它们对容器
底部的压力相等，若从两容器中分别抽出一定体积的液体，使剩余部分的液面相平，则剩余
部分对容器底的压力F′ 和F′ 、压强p′ 和p′ 的关系是
甲 乙 甲 乙
A F ＞F ， p ＞p
甲 乙 甲 乙
B F ＝F ， p ＝p
甲 乙 甲 乙
C F ＜F ， p ＞p
甲 乙 甲 乙
D F ＝F ， p ＞p
甲 乙 甲 乙
甲 乙
图5
二、填空题（每空1分，共28分）
11. 家庭电路中，控制电灯的电键与电灯 （1） 连接。电灯与电视机是 （2） 连
接（选填“串联”或“并联”），若同时开启的用电器越多，电路中的总电流
（3） 。（选填“越大”、“越小”或“不变”）
12. 冰的密度为 0.9×103千克/米 3，它所表示的物理意义是 （4） 。质量为 3.6
千克的冰体积为 （5） 米3，若这些冰全部熔化成水，水的质量为 （6） 千克。
13. 物理知识在生活和生产中有广泛的应用。图6（a）所示，书包的背带做的宽大，目的是
为了 （7） 。图 6（b）所示，工人用灌水的透明塑料管做水平仪，是利用了 （8）
的知识。图6（c）所示，用纯钛制成超轻便的眼镜框架是应用了 （9） 的知识。
（a） （b） （c）
图6教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
14. 10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 （10） 安，该
导体两端的电压为 6 伏，则导体的电阻为 （11） 欧。若将该导体两端的电压改变
为10伏，它的电阻为 （12） 欧。
15. 某油轮的排水量为5×107千克，其自身质量为2×107千克，最多可装载原油 （13）
千克，当它满载时所受的浮力为 （14） 牛；若该油轮装载原油后，排开水的体
积为4×104米3，它所受的浮力为 （15） 牛。

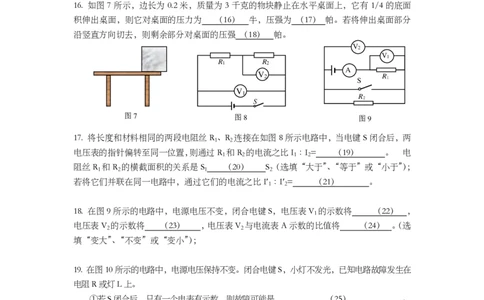

16. 如图 7所示，边长为 0.2 米，质量为 3 千克的物块静止在水平桌面上，它有 1/4 的底面
积伸出桌面，则它对桌面的压力为 （16） 牛，压强为 （17） 帕。若将伸出桌面部分
沿竖直方向切去，则剩余部分对桌面的压强 （18） 帕。
V2
V1
R1 R2
V 2
A
S
R1
V
1 R2
S
图7 图8 图9
17. 将长度和材料相同的两段电阻丝R、R 连接在如图8所示电路中，当电键S闭合后，两
1 2
电压表的指针偏转至同一位置，则通过R 和R 的电流之比I∶I= （19） 。 电
1 2 1 2
阻丝R 和R 的横截面积的关系是S （20） S（选填“大于”、“等于”或“小于”）；
1 2 1 2
若将它们并联在同一电路中，通过它们的电流之比I ∶I = （21） 。
1 2
18. 在图9所示的电路中，电源电压不变，闭合电键S，电压表V 的示数将 （22） ，
1
电压表V 的示数将 （23） ，电压表V 与电流表A示数的比值将 （24） 。（选
2 2
填“变大”、“不变”或“变小”）；
19. 在图10所示的电路中，电源电压保持不变。闭合电键S，小灯不发光，已知电路故障发生在
电阻R或灯L上。
①若S闭合后，只有一个电表有示数，则故障可能是 （25） 。
②若S闭合后，只有一个电表无示数，则故障可能是 （26） 。
V1
V2
S R A B A A A B
L
A
（a） （b） （c） （d） （e） （f）
图10 图11教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
20. 某小组同学通过实验研究物体浸入液体的过程中所受浮力的大小，他们用弹簧测力计吊着体
积相同，密度不同的圆柱体A、B逐步浸入到水中，实验过程及弹簧测力计的示数如图11所示，
请仔细观察实验现象，归纳得出初步结论。
① 分析图11（a）（c）（d）和（e）中的现象及相关条件，可得到的初步结论是 （27） 。
② 分析图11（a）（e）和（b）（f）中的现象及相关条件，可得到的初步结论是 （28） 。
三、作图题（每题2分，共6分）

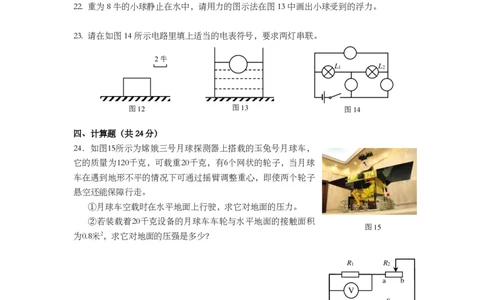

21. 请根据所给的标度，用力的图示法在图12中画出重为6牛的物体对水平地面的压力。
22. 重为8牛的小球静止在水中，请用力的图示法在图13中画出小球受到的浮力。
23. 请在如图14所示电路里填上适当的电表符号，要求两灯串联。
2牛
L1 L2
图12 图13 图14
四、计算题（共24分）
24．如图15所示为嫦娥三号月球探测器上搭载的玉兔号月球车，
它的质量为120千克，可载重20千克，有6个网状的轮子，当月球
车在遇到地形不平的情况下可通过摇臂调整重心，即使两个轮子
悬空还能保障行走。
①月球车空载时在水平地面上行驶，求它对地面的压力。
②若装载着20千克设备的月球车车轮与水平地面的接触面积
图15
为0.8米2，求它对地面的压强是多少？
R1 R2
a b
V
S
25．如图 16（a）所示电路，电源电压保持不变，滑动变阻器 R 上 图16 (a)
2
5 10
标有“50Ω 2Α”字样，当滑片在b端时，电流为0.2安，电压表示
数为2伏， 求：①电源电压； 0 1 2 15
②移动滑片，当滑片在某位置时，电压表的示数如图 16（b） 0 3
V
所示，求R 连入电路的电阻。
2
- 3 15
图16 (b)
V
R1 S
A
R2 P
图17教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26．如图 17 所示电路，电源电压为 12 伏，且保持不变。电阻 R=60 欧，滑动变阻器 R 上
1 2
标有“100Ω 1Α”字样，电键S断开时，电流表A的示数为0.3安。
求：① R 连入电路的阻值；
2
② 闭合电键S并移动滑片，使电流表A的示数与S闭合前相比变化量最小，求R 连入
2
电路的阻值及电流表A示数变化的最小值。
27．如图18所示，水平地面上的轻质圆柱形容器甲、乙分别盛满质
量均为m的水和酒精，（ρ ＝0.8×103千克/米3）
酒精
① 若乙容器中酒精的质量为3.2 千克，求酒精的体积V 酒精 。 甲 乙
图18
② 求乙容器中0.1米深处酒精的压强P 。
酒精
1
③ 若将质量为 m 的冰块（ρ ＝0.9×103千克/米 3）分别放入两容器中后，两容器对
2 冰
水平地面的压强相等，求两容器的底面积S 和S 的比值。
甲 乙
五、实验题（共22分）
28．如图19所示的实验仪器是 （1） ，它的工作原理是通过改变 （2） 来改
变电阻。它是 （3） 实验中的重要元件（填实验名称），实验中，闭合电键前要将滑片移
动到 （4） 位置。 水 酒精
h
A
B C h
h h D
（a） （b）
图19 图20
29．在探究“物体质量与体积关系”实验中，要使用 （5） 测量物体的质量，实验
中，用 （6） 的铁块完成探究后（选填“相同体积”或“不同体积”），还需要用 （7）
继续进行实验（选填“相同物质”或“不同物质”），这样做的目的是 （8） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
30．如图20所示，是“探究液体内部压强大小与哪些因素有关”的实验，图20（a）所示实
验器材的名称是 （9） 。若实验中要探究液体压强与液体密度的关系，应将金属盒
分别浸入到图20（b）中的 （10） 两位置进行比较。当金属盒分别处于A、B两位
置时，左右两管内液面高度差L ＜L ，由此可以得出的结论是： （11） 。
A B
31．小明同学做“电流表、电压表测电阻”的实验，实验器材齐全且完好，所用电源电压保
持不变。
① 请你帮他设计一个记录实验数据的表格并画在方框中。 （12）
② 小明正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路
中。闭合电键后，两电表的示数如图 21 所示。接着移动滑动变阻器的滑片，观察到电压表
的示数逐渐变小，直到为零。经过思考，小明重新实验，他正确连接电路，操作步骤正确，
闭合电键后，发现电压表的示数为1伏。
本实验所用的电源电压为 （13） 伏，滑动变阻器的最大阻值为 （14） 欧。
待测电阻Rx的阻值为 （15） 欧（上面的空格需写出计算过程）。根据实验目的，
小明接下来要进行的操作是： （16） （并写出操作的目的）。
1 2 5 10
0 0.2 0.4 3 0 1 2 15
0 22 0.6 0 3
A V
- 0.6 3 - 3 15
图21
32．杨浦区某学校的初三学生在学习电阻概念之前，有三种不同的猜想，猜想一：电阻的大
小可能与导体的长度有关；猜想二：电阻的大小可能与导体的横截面积有关；猜想三：电阻
的大小可能与导体的材料有关。他们根据自己的猜想设计实验方案，并分成两组进行实验。
实验中他们将导体分别接在某一恒定电压的两端，用电流表测量通过导体的电流来了解导体
电阻的大小，然后将相关实验数据整理后，填入下表中。
小组 实验 导体的长度 导体的横截面积 通过导体的电流
导体的材料
序号 （米） （×10-6米2） (安)
1 0.1 2 0.3
2 0.3 6 0.3
甲 镍铬合金
3 0.4 8 0.3
4 0.3 10 0.5
5 铁镍铝 0.25 5 0.2
乙
6 合金 0.45 9 0.2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
7 0.5 5
8 0.9 9 0.1
① 分析比较实验序号 （17） 的数据及相关条件，可以验证猜想一，依据是：
（18） 。
② 实验完成以后，某同学发现表格中的数据不能验证上述全部的猜想，你认为猜想
（19） 不能验证，理由是 （20） 。
③ 某同学进一步分析比较实验序号1、2、3或5、6数据中所记录的导体长度及横截面
积的大小，并结合相关条件，可初步得出的结论是：常温下， （21） 。
④ 根据上述进一步分析出来的规律，实验序号7所空缺的数据应该为 （22） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
杨浦区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
答案及评分标准
题 号 答案及评分标准
1．D。 2．B。 3．B。 4．C。 5．A。
一、20分
6．C。 7．B。 8．A。 9．D。 10．A。
（每题2分）
11．串联；并联；越大。 12．每立方米冰的质量是 0.9×103 千克；4
×10-3；3.6。 13．减小压强；连通器；密度。 14．0.6；10；10。
二、28分 15．3×107；4.9×108；3.92×108。 16．29.4；980；735.
（每格1分） 17．1∶1；小于；1∶4。 18．变大；变小；变小。
19．① L断路 或 R断路； ② L短路 。
20． ①液体密度相同时，物体浸入液体中体积越多，受到的浮力越大。
②液体密度和物体浸入液体的体积相同时，浮力大小与物体密度无关。 V A1
21．力的标度、大小1分，作用点、方向1分。
三．6分
22．力的标度、大小1分，作用点、方向1分。
（每题2分）
23．按题意填入电表全部正确2分。
① F=G＝m g＝120kg×9.8N/kg＝1176N 2 分
1
24． ② F´=G = (m+m )g＝140kg×9.8N/kg=1372N 1 分
总 1 2
（5分） p＝F´/S＝1372N／0.8m2＝1715Pa 2分
① 当滑片在b端时，R＝50欧，
2
四．
U＝IR＝0.2A×50Ω＝10V 2 分
2 2
24分
U ＝U＋U＝2V＋10V＝12V 1分
总 1 2
25.
② U＝7.5V
1
（6分）
U＝U －U＝12V－7.5V＝4.5V
2 总 1
I= U/R=7.5V/10Ω＝0.75A 1分
1 1
R= U/I=4.5V/0.75A＝6Ω 2分
2 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① I=I =0.3A
2
R= U/I=12V/0.3A＝40Ω 2分
2 2
② 当R=100Ω时
2
26
I= U/R=12V/100Ω＝0.12A 1 分
2 2
（6分）
I= U/R=12V/60Ω＝0.2A 1 分
1 1
I´＝I＋I＝0.12A+0.2A=0.32A 1 分
1 2
△I＝I´－I＝0.32A－0.3 A＝0.02A 1 分
① V＝m/ρ＝3.2kg/0.8×103kg/m3＝4×10－3 m3 2 分
② p＝ρgh＝0.8×103kg/m3×9.8N/kg×0.1m＝784Pa 2 分
③ ρ /ρ ＝8/9
酒精 冰
p ＝p
甲 乙
27
F /S ＝F /S
甲 甲 乙 乙
（7分）
mg/S ＝(mg+
甲
12 mg－ρ g×1 m /ρ )/S 1 分
酒精 2 冰 乙
1/ S ＝（1+
甲
12 －4/9）/S 1 分
乙
S /S ＝18/19 1 分
甲 乙
说明：（1）公式1分，代入、结果1分。（答案合理均可得分）
（2）在计算中，有关单位错写、漏写，总扣1分；不连续扣分。
滑动变阻器； 连入电路的电阻线长度； 电流表、电压表测电阻；
28.（4分）
阻值最大。
29. （4分） 天平；不同体积；不同物质；归纳得到普遍结论。
U形管压强计；A、D；同一液体，深度越大，液体内部压强越大。
30.（3分）
①
物理量 电压U 电流I 电阻R 电阻R平均值
x x x x
五．
实验序号 （伏） （安） （欧） （欧）
22分
1
2
31．（5分）
3
② U =1V＋2V＝3V ； R =U /I=2V/0.2A=10Ω
总 滑 滑
Rx= U/I=1V/0.2A＝5Ω
x
改变滑片的位置，多次测量待测电阻的电压和电流，求电阻的平
均值，减小误差。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① 6、8；相同电压下，导体的材料和横截面积相同，长度不同，通过
的电流不同。（或者导体的材料和横截面积相同，长度不同，导体
的电阻不同）
32．（6分） ② 三 没有使用长度和横截面积相同，而材料不同的导体进行实验。
③ 材料相同的导体，当长度与横截面积的比值相同时，导体的电阻相
同。
④ 0.1
