杨浦区 2013~2014 年度第二学期初三基础测试
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2014.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。

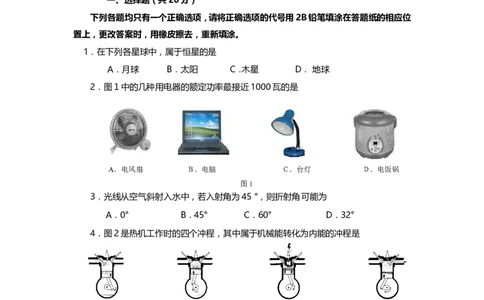

一、选择题（共20分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．在下列各星球中，属于恒星的是
A．月球 B．太阳 C．木星 D． 地球
2．图１中的几种用电器的额定功率最接近1000瓦的是
A．电风扇 Ｂ．电脑 Ｃ．台灯 Ｄ．电饭锅
图１
3．光线从空气斜射入水中，若入射角为45 °，则折射角可能为
A．0° B．45° C．60° D．32°
4．图2是热机工作时的四个冲程，其中属于机械能转化为内能的冲程是
A B C D
图2
5．在科学探索的路上，众多科学巨人留下了丰硕的果实。下列物理现象或规律是由同一
科学家发现的是
①电流磁效应 ②惯性定律 ③光的色散现象 ④电流与电压的关系
A．①与② B．②与③ C．①与③ D．②与④
6．关于对磁感线的认识，下列说法中不正确的是
A．磁感线是为描述磁场而画的一种假想的曲线B．磁体周围越接近磁极的地方磁感线越密，表示磁性越强
C．磁体周围存在一条条曲线，这一条条曲线叫磁感线
D．磁感线与放不放铁屑无关
7．如图3所示，是一组活动卡上的实验图片，为了探究音调与什么因素有关，你认为不
能完成探究目的是
A．改变钢尺伸 B．塑料尺接触齿 C．敲动盆子 D．将吸管的另
出桌边的长度 数不同的齿轮 泡沫屑跳动 一端逐渐剪短
图3

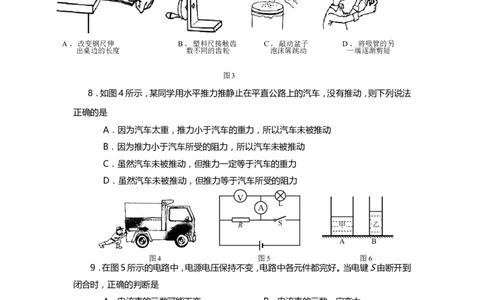

8．如图4所示，某同学用水平推力推静止在平直公路上的汽车，没有推动，则下列说法
正确的是
A．因为汽车太重，推力小于汽车的重力，所以汽车未被推动
B．因为推力小于汽车所受的阻力，所以汽车未被推动
C．虽然汽车未被推动，但推力一定等于汽车的重力
D．虽然汽车未被推动，但推力等于汽车所受的阻力
V
L
A
R S 甲 乙
A B
图4 图5 图6
9．在图5所示的电路中，电源电压保持不变，电路中各元件都完好。当电键S由断开到
闭合时，正确的判断是
A．电流表的示数可能不变 B．电流表的示数一定变大
C．电压表的示数可能不变 D．电压表的示数一定变大
10．如图6所示，两个底面积不同的圆柱形容器A和B（S＞S），容器足够高，分别盛有
A B
甲、乙两种液体，且两种液体对容器底部的压强相等。若在A容器中倒入或抽出甲液体，在B
容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是
A．倒入的液体体积V 可能等于V B．倒入的液体高度h 一定大于h
甲 乙 甲 乙
C．抽出的液体体积V 可能小于V D．抽出的液体高度h 一定等于h
甲 乙 甲 乙
二、填空题（共28分）请将结果填入答题纸的相应位置。
11．我国照明电路的电压为___（___1_）__伏，许多宾馆都利用房卡取电，如图7所示只有把
（2）
房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的_________，通电
后用一个便携式充电器给手机电池充电，在充电过程中，该手机电池相当于电路中的
（3）
_____________（后两空均选填“电源”、“用电器”或“开关”）。
12．如图8所示是中国姑娘李坚柔在2014年2月13日晚索契冬奥会短道速滑比赛中
夺金的场景。在滑行的过程中，以冰面为参照物李坚柔是__（__4_）_____的（选填“运动”或“静
（5）
止”）；冰刀与冰面之间的摩擦是__________摩擦（选填“滑动”或“滚动”）；由于摩擦，冰
（6）
刀的温度升高，这是通过__________方式增加了冰刀的内能。
图7 图8 图9

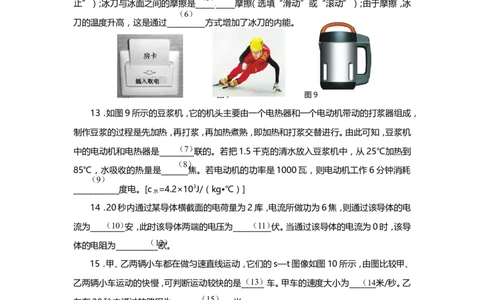

13．如图9所示的豆浆机，它的机头主要由一个电热器和一个电动机带动的打浆器组成，
制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行。由此可知，豆浆机
（7）
中的电动机和电热器是_________联的。若把1.5千克的清水放入豆浆机中，从25℃加热到
（8）
85℃，水吸收的热量是_______焦。若电动机的功率是1000瓦，则电动机工作6分钟消耗
（9）
____________度电。[c =4.2×103J/（kg•℃）]
水
14．20秒内通过某导体横截面的电荷量为2库，电流所做功为6焦，则通过该导体的电
流为____（__1_0_）_安，此时该导体两端的电压为_____（__1_1_）_伏。当通过该导体的电流为0时，该导
（12）
体的电阻为___________欧。
15．甲、乙两辆小车都在做匀速直线运动，它们的s—t图像如图10所示，由图比较甲、
乙两辆小车运动的快慢，可判断运动较快的是_（__1_3_）_ 车。甲车的速度大小为___（__1_4_）米/秒。乙
（15）
车在20秒内通过的路程为________________米。
甲车
0.8 1.6
乙车 A B O C
0.6 1.2
0.4 0.8
0.2 0.4
0 2 4 6 8 10 12 t/秒 0 1 2 3 4 5 6 t/秒
图10 图11
（a） （b）
16．如图11所示，O点为轻质杠杆AC的支点，AB=BO=OC，B处挂一重为10牛的小
球。若要使杠杆在水平位置平衡，则在C点施加的力应至少为__（__1__6_）牛。若用最小的力使杠
（17）
（18）杆在水平位置平衡，则该力的大小为_______牛，方向竖直 ________。
17．如图12所示，同时用力F 和F 匀速提起相同的重物，物体在上升时，物体的动能
1 2
____________。滑轮______（__1_9_）可以看作省力杠 （ 杆2（0） 选填“A”或“B”）；若滑轮重及摩擦不计，
（21） (A) (B)
力F ＝_________F 。
1 2
图12
18．如图13所示电路，电源电压保持不变，电键S由断开到 V
2
（22）
闭合，则三个电表中示数一定变大的是___________________表；接 V
1
S
着将滑片向左移动，则三个电 表中示数不发生变化的是 R
1
（23） （24）
P
__________表，三个电表中示数变小的是__________表。若闭合电
A R
2
键S后，过了一会儿，两电压表的示数相（同2，5除）R 和R 外，其他原 图13
1 2
件均完好，则故障可能是__________________（写出所以可能的故障）。

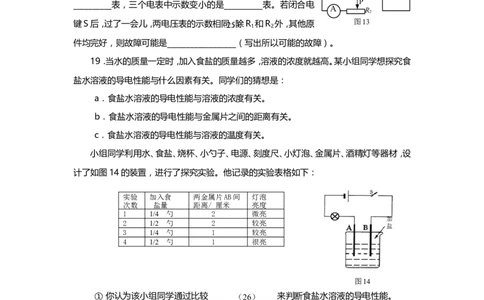

19．当水的质量一定时，加入食盐的质量越多，溶液的浓度就越高。某小组同学想探究食
盐水溶液的导电性能与什么因素有关。同学们的猜想是：
a．食盐水溶液的导电性能与溶液的浓度有关。
b．食盐水溶液的导电性能与金属片之间的距离有关。
c．食盐水溶液的导电性能与溶液的温度有关。
小组同学利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设
计了如图14的装置，进行了探究实验。他记录的实验表格如下：
实验 加入食 两金属片AB间 灯泡
次数 盐量 距离/ 厘米 亮度
1 1/4 勺 2 微亮
加
2 1/2 勺 2 较亮
盐
3 1/4 勺 1 较亮
4 1/2 勺 1 很亮
图14
① 你认为该小组同学通过比较_______（___2_6_）______来判断食盐水溶液的导电性能。
② 为了验证猜想a，应该分析比较实验次数_____________（__2_7_）____________。
③ 利用现有的装置和器材，请你对猜想c进行探究验证，请你写出简要实验步骤及判
（28）
断方法 ____________________________________________________________________。
三、作图题（共12分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。20．在图15中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
法线
M
A
30 A
B
O
N
图15 图16 图17
21．根据平面镜成像特点，在图16中画出 物 体 AB在平面镜MN中所成的像AB。
22．在图17中，重为4牛的小球悬浮在水 中 ， 用力的图示法画出小球所受的重力。
23．在图18中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路。
图
6
24．根据图19中小磁针N极的指向，标出通电螺线管的N极、磁感线方向，并在括号内
标出电源的正、负极。
N
S
L
1
L
S 2
L 2 A
L
1
0.6 3
图18 图19 图20
25．在图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要
求：闭合电键S后，灯L 和L 都能发光，且电流表只测量通过灯L 的电流。
1 2 2 [来源:学科网]
四、计算题（共23分）
请将计算过程和答案写入答题纸的相应位置。
26．密度为4×103千克/米3、体积为5×10-4米3的合金块浸没在水中，求：
① 合金块受到的浮力F 。
浮
② 合金块所受重力与浮力的合力F的大小与方向。
27．小车在50牛的水平拉力作用下，10秒内在水平面上沿拉力方向匀速前进20米，求：
① 拉力所做的功和功率；
② 若物体重100牛，求重力所做的功。28．如图21所示，底面积为2×102米2的圆柱形平底薄
壁水槽放在水平地面上，一装有金属球的小盆漂浮在水槽的水
面上，小盆的质量为1千克，金属球的质量为1.6千克，金属球
的体积为0.2×103米3。
① 若把金属球从盆中拿出并放入水槽中后，小球沉入水底，求容器对水平地面压强的
图21
变化量。
② 求水对水槽底部的压强变化量。
29．在图22所示的电路中，电源电压为18伏，定值电阻R 的阻值为12欧，闭合电键S，
1
电流表的示数为0.5安。电流表、电压表的表盘如图22（a）、（b）所示。求：
① 电阻R 两端的电压； ② 电阻R 消耗的电功率；
1 2
③ 现有两个滑动变阻器，A：“50欧 2安”和 B：“150欧 1安”，请选择其中一个替换
定值电阻R 或R 。 要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各元件
1 2
都能正常工作的情况下，使电流表和电压表V 都能达到各自的最大值，且使电压表V 的变
1 2
化量最大。
第一，为满足上述要求，应选用滑动变阻器___（___
1
_）___（选填“A”或“B”）替换定值电
阻______ （ __2_ ） __________（选填“R ”或“R ”）。
1 2
第二，算出电路中电压表V 的最大变化量 △U 。
2 2
V V
1 2
R R
1 2
S
A
（a） （b）
图22
五、实验题（共17分）
请根据要求在答题纸的相应位置作答。
30．在图23所示的实验装置中，请按要求回答：
① 图23（a）实验仪器可以测量物体的_（__1_）___，测量前应调节_（__2_）___使它水平平衡。
② 图23（b）所示的实验中，首先应调节凸透镜和光屏的中心跟烛焰的中心在（__3__）__，
若所用凸透镜的焦距为10厘米，现在光屏上的像比较模糊，若要在光屏上得到最清晰的像，
（4）
光屏应该向_________移动（选填“左”或“右”）。当烛焰、凸透镜、光屏在图23（c）所示的
（5）位置时，恰能在光屏上得到一个清晰的像，利用这个成像规律可以制成 。
(a) (b) (c)
图23
31．如图24所示，该装置可以用来研究 （ 6 ） ，M的位
（7）
置应放置一块 玻璃板（选填“薄”或“厚”），蜡烛通过
（8）
M所成像的位置应在图中的 处（选填“甲”、“ 乙”、
“ 丙”或“丁”）。若在玻璃板的背面挡上一块不透明的塑 图24
料板，从前面看去 看（到9）蜡烛的像（选填“能”或“不能”）。
32. 小王做“测定小灯泡电功率”实验，现有电源（电压保持不变）、待测小灯、电压表、
电流表、滑动变阻器（“50Ω 2A”、“20Ω 2A”两种规格）、电键及导线若干，其中待测小灯
上只有所标“0.22A”（指小灯正常工作电流）字样清晰可见。他连接电路，并把滑片移到变阻
器的一端，闭合电键后发现小灯发出明亮的光，而电压表却无示数。接着他移动滑片，发现电
流表示数逐渐减小，电压表示数逐渐增大，当滑片移动到中点位置附近时，小灯正常发光，此
时电压表示数为2.3伏。他经过思考分析，不更换实验器材重新正确连接电路，并规范操作，
闭合电键发现电流表、电压表示数分别为0.16安和1.3伏。
① 请说明小王判断小灯正常发光的理由：_________（__1_0_）_______________________
② 实验中所用滑动变阻器的最大阻值为_____（__1__1_）___欧，电源电压为____（__1_2_）___伏，小
（13）
灯泡的额定功率为_______________瓦。（需写出计算过程）
33．某学校同学想知道：影响电流大小的因素，他们设计了如 S
图25所示的电路，选用同种材料制成的不同导体、若干节干电池及
A
其他必要器材进行实验。 M N
接导体
图25
同学们正确连接电路，并将实验测得数据记录在表一、表二和
表三中。
表一 导体A 表二 导体B 表三 导体C
长度0.4米 横截面积0.3毫米2 长度1.2米 横截面积0.3毫米2 长度1.5米 横截面积0.3毫米2
实验序号 1 2 3 实验序号 4 5 6 实验序号 7 8 9
U(V) 1.2 2.4 3.6 U(V) 2.4 3.6 4.8 U(V) 1.5 3.0 4.5
I(A) 0.3 0.6 0.9 I(A) 0.2 0.3 0.4 I(A) 0.1 0.2 0.3
0 0 0 0 0 0 0 0 0① 根据他们选用的导体及设计的表格：可以判断他们原有的猜想：
他们认为影响电流大小的因素可能是：__________________（__1_4_）______________________。
② 分析比较表一或表二或表三中的数据，可初步得出：__________（__1_5_）____________。
③ 请进一步分析比较表一和表二和表三中的数据，可初步得出：_______________
_______________________________（__1_6__）__________________。
表四
④为了在表二的基础上继续研究通过导体的电流与导体横 长度 横截面积
导体
(米) (毫米2)
截面积的关系，请你在表四中填写需选用这种材料制成的导体还 D
E
（17）
需满足的条件。杨浦区 2013~2014 年度第二学期初三基础测试
理 化 试 卷
答案及评分标准
题 号 答案及评分标准
一、20分 1．B。 2．D。 3．D。 4．B。 5．B。
（每题2分） 6．C。 7．C。 8．D。 9．D。 10．C。
11．220；开关；用电器。 12．运动；滑动；做功。 13．并；3.78×105；
0.1。 14．0.1；3；30。 15．乙；0.1；4。
二、28分
16．10；5；向上. 17．不变；B；2。
（每格1分）
18．电流表A、电压表V 和V ；电压表V ；电压表V ；R 短路或R 断路
1 2 1 2 1 2
或R 短路同时R 断路。 19．① 灯泡亮度； ② 1与2、3与4 。
1 2
③ 控制加入水中的食盐量和两金属片AB间距离保持不变，用酒精灯加
热溶液，观察并比较溶液温度逐渐升高过程中灯泡的亮度变化。
20．光线正确1分，反射角及度数标注完整1分。
21．对称1分，虚像1分。
三．12分 22．力的标度、大小1分，作用点、方向1分。
（每题2分） 23．按题意填入电表全部正确2分。
24. 通电螺线管的N极、磁感线方向1分，电源正负极1分。
25. 按题意连线全部正确2分
① V ＝V ＝5×10-4米3 1分
排 物 [来源:Z_xx_k.Com]
F ＝ρ g V 1分
浮 水 排
-
＝1.0×103千克/米3×9.8牛/千克×5×10 4米3
四． 26． ＝4.9牛 1分
23分 （6分） ② G＝mg＝ρ V g＝ 4.0×103千克/米3×9.8牛/千克×5×10 - 4米3
物 物
＝19.6牛 1 分
F=G －F ＝19.6牛－4.9牛＝14.7牛 1分
总 浮
方向：竖直向下。 1分①W＝Fs 1分
＝50牛×20米＝1000焦 1分
27.
P＝W/t 1分
（5分）
＝1000焦/10秒＝100瓦 1分
② W＝0 1分
G
① △p ＝0 1分
容
② F ＝ρ g V ＝ρ g V
浮 水 排 水 球
28 ＝1.0×103千克/米3×9.8牛/千克×0.2×103米3
（4分） ＝1.96牛 1 分
△F ＝G －F ＝1.6千克×9.8牛/千克－1.96牛＝13.72牛1 分
水 球 浮
△p ＝△F /S=13.72牛/2×102米2=686帕 1 分
水 水
① I=I =I =0.5A
1 2
U ＝I R ＝0.5A×12Ω＝6V 1分
1 1 1
② U ＝U－U ＝18V－6V＝12V
2 1
P = U I ＝12 V×0.5A=6W 2分
2 22
③ B R 2分
1
R = U /I=12V/0.5A＝24Ω
2 2
当I =0.6A时，
29
U ＝IR ＝0.6A×24Ω＝14.4V 1分
2最大 2
（8分）
当R ＝150Ω时，
1
所以 ，U ＝15V ，
1最大
U ＝U－U ＝18V－15V＝3V 1分
2最小 1最大
△U ＝U －U ＝14.4V－3V＝11.4V 1分
2 2最大 2最小
说明：（1）公式1分，代入、结果1分。（答案合理均可得分）
（2）在计算中，有关单位错写、漏写，总扣1分；不连续扣分。
30（. 5分） ①质量；平衡螺母。②同一高度； 左； 投影仪（幻灯机）
五．
31. （4 平面镜成像特点；薄；乙；能。
分）①当电流表示数为0.22安时，小灯正常发光。
②20欧；4.5伏；0.484瓦
计算过程：1/2R ＝U /I ≈2.3V/0.22A=10.45Ω
滑 滑 额
32（. 4分） 所以 R ＝20Ω
滑
U= U ＋U′ ＝1.3V＋0.16A×20Ω＝4.5V ；
L 滑
U ＝U－U ＝4.5V－2.3V＝2.2V
额 滑
P = U I ＝2.2 V×0.22A=0.484W
额 额 额
① 电压、导体（导体的长度、导体的材料、导体的横截面）
② 同一导体（导体的材料、长度和横截面积相同），通过导体的电流与
导体两端的电压成正比。
17分 ③ 不同导体（材料、横截面积相同，但长度不同），导体两端的电压与通
过导体的电流的比值是不同的，且长度越长，比值越大。
④ 表四
32．（6
导体 长度（米） 横截面积（毫米
分）
2）
D 1.2 0.2
E 1.2 0.4
