青浦区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）
2019.4
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。

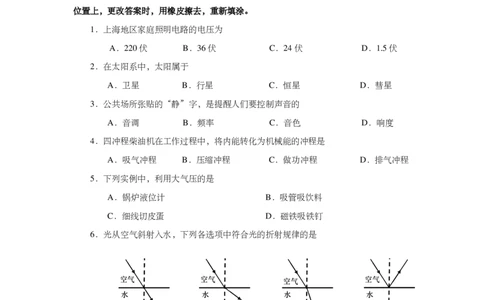

1．上海地区家庭照明电路的电压为
A．220伏 B．36伏 C．24伏 D．1.5伏
2．在太阳系中，太阳属于
A．卫星 B．行星 C．恒星 D．彗星
3．公共场所张贴的“静”字，是提醒人们要控制声音的
A．音调 B．频率 C．音色 D．响度
4．四冲程柴油机在工作过程中，将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．下列实例中，利用大气压的是
A．锅炉液位计 B．吸管吸饮料
C．细线切皮蛋 D．磁铁吸铁钉
6．光从空气斜射入水，下列各选项中符合光的折射规律的是
空气 空气 空气 空气
水 水 水 水
A B C D
7．如图1所示，O为杠杆的支点，A点挂一重力为10牛的重物，为使杠杆在水平位置
平衡，若在B点施加一个力F，已知OA＝AB，关于F的大小说法正确的是
A．一定等于5牛 B．一定等于10牛
C． 可能等于4牛 D．可能等于8牛教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
O A B
甲 乙
图1 图2
8．如图2所示，均匀正方体甲、乙置于水平地面上，它们对水平地面的压强相等，现
沿水平方向切去一部分。关于甲、乙的密度ρ 、ρ 和所切去部分的质量m 、m 的判断，
甲 乙 甲 乙
正确的是
A．ρ ＞ρ ，m ＜m B．ρ ＞ρ ，m ＞m
甲 乙 甲 乙 甲 乙 甲 乙
C．ρ ＝ρ ，m ＜m D．ρ ＝ρ ，m ＞m
甲 乙 甲 乙 甲 乙 甲 乙

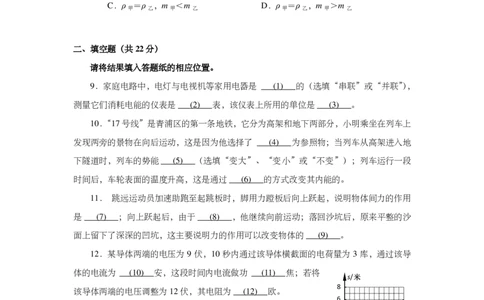

二、填空题（共22分）
请将结果填入答题纸的相应位置。
9．家庭电路中，电灯与电视机等家用电器是 ___(_1_)___的（选填“串联”或“并联”），
测量它们消耗电能的仪表是___(_2_)___表，该仪表上所用的单位是___(_3_)___。
10．“17号线”是青浦区的第一条地铁，它分为高架和地下两部分，小明乘坐在列车上
发现两旁的景物在向后运动，这是因为他选择了 ___(_4_)___为参照物；当列车从高架进入地
下隧道时，列车的势能___(_5_)___（选填“变大”、“变小”或“不变”）；列车运行一段
时间后，车轮表面的温度升高，这是通过___(_6_)___的方式改变其内能的。
11． 跳远运动员加速助跑至起跳板时，脚用力蹬板后向上跃起，说明物体间力的作用
是___(_7_)___；向上跃起后，由于___(_8_)___，他继续向前运动；落回沙坑后，原来平整的沙
面上留下了深深的凹坑，这主要说明力的作用可以改变物体的___(_9_)___。
12．某导体两端的电压为 9 伏，10 秒内通过该导体横截面的电荷量为 3 库，通过该导
体的电流为 ___(1_0_)___安，这段时间内电流做功 ___(_11_)___焦；若将
s/米
8
该导体两端的电压调整为12伏，其电阻为___(1_2_)___欧。
6
13．物体在 20 牛的水平拉力作用下沿拉力方向做直线运动， 4
2
其s-t图像如图3所示，该物体的速度大小为___(1_3_)___米/秒，运动
0
1 2 3 4 5 6 t/秒
4秒，拉力对物体所做的功为___(1_4_)___焦，功率为___(1_5_)___瓦。 图3
14．在图4所示的电路中，电源电压保持不变，已知电阻R 、
1 SS
aa
R
2
中可能有一个出现了断路故障。为了检测，如果将一个电流表只接 RR11
bb
入电路 a、b、c 的某一处，然后通过断开、闭合电键 S 时电流表示数
RR22 cc
的变化情况进行判断。则电流表应该串联在 ___(1_6_)___（选填“a”、“b”
图4教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
或“c”）处。
请结合相关信息写出电键S断开（或闭合）时，电表示数情况及对应的故障。___(1_7_)___
15．由于气体分子做无规则运动时，对容器的器壁不断撞击，形成了气体对器壁的持续
压力，进而产生一定的压强。
① 若要增大密闭容器内部的气体对器壁的压强，可以采取的方式是___(1_8_)___。
② 采用这种方式的依据是___(1_9_)___。

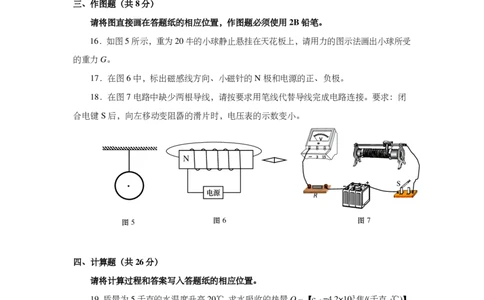

三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．如图5所示，重为20牛的小球静止悬挂在天花板上，请用力的图示法画出小球所受
的重力G。
17．在图6中，标出磁感线方向、小磁针的N极和电源的正、负极。
18．在图7电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：闭
合电键S后，向左移动变阻器的滑片时，电压表的示数变小。
V
N － 3 15
S
电源
R
图5 图6 图7
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为5千克的水温度升高20℃，求水吸收的热量Q 。【c =4.2×103焦/(千克·℃)】
吸 水
20．金属块排开水的体积为5×10-3米3，求金属块受到浮力F 的大小。
浮教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
21．如图8所示的电路中，电源电压为15伏，电阻R 的阻值为10欧，滑动变阻器R
1 2
上标有“20欧 1安”字样。闭合电键S，移动变阻器的滑片P，电阻R 两端的电压为6
1
伏。
① 求通过电阻R 的电流I 。
1 1 P
② 为保证电路安全工作，求变阻器R 接入电路的最小电阻值。 R1 R2
2
S
图8
22．相同的薄壁圆柱形容器甲、乙置于水平桌面上。甲中盛有水，乙中盛有另一种液体，
水和液体的质量均为4千克。
① 求甲容器中水的体积V 。
水
② 分别从甲、乙容器中抽出相同体积的液体，下表为抽出液体前后两容器底部受到的
液体的压强。
容器底部受到
（a）问抽出液体前乙容器底部受到的液体的压 抽出液体前 抽出液体后
液体的压强
强p 液 ，并说明理由。 P 甲水 （帕） 1960 980
（b）求乙容器中抽出液体的质量∆m 。 P 乙液 （帕） 1078
液教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。 测力计
单位:N
0 0
23．在电学实验中，连接电路时，电键应处于 ___(_1_)___状态，电压表 1 1
2 2
应___(_2_)___在待测电路的两端。图9所示是用弹簧测力计测铁块重力，图中测力 3 3
4 4
计的最小分度值为___(_3_)___牛，该测力计的示数为___(_4_)___牛。
5 5
24．在“探究平面镜成像特点”实验中，采用 ___(_5_)___作为平面镜，并将
它___(_6_)___放置在水平桌面上。在“探究液体内部压强规律”实验中，为了研究压强与深度
图9
的关系，应使压强计金属盒处于___(_7_)___液体的___(_8_)___深度（后两空选填“相同”
或“不同”），再比较压强大小。
25．小华同学做“测定小灯泡的电功率”实验，现有电源（电压不变）、待测小灯（标
有“0.3A”字样）、电流表、电压表、滑动变阻器、电键以及导线若干。他连接电路并按规
范操作，闭合电键后，移动变阻器滑片，测得一组数据记录在（a）表，他继续移动变阻器
的滑片，小灯正常发光时，将测得的电压表的示数记录在（b）表中，当他分析（a）、（b）
两组数据时发现了问题，随后又重新连接了电路，闭合电键后继续实验，移动变阻器滑片时，
电流表示数 电压表示数 电流表示数 电压表示数 电流表示数 电压表示数
（安） （伏） （安） （伏） （安） （伏）
0.2 4 0.3 2.5 0.2 2
（a） （b） （c）
又测得一组数据记录在（c）表中。
请根据相关信息，完成下列问题：
① 小华同学“重新连接电路”的原因是： ___(_9_)___。
② 求出电源电压及小灯的额定功率___(1_0_)___。（需写出计算过程）教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
26．小华同学利用焦距 f 为 15 厘米的凸透镜、一
实验 物距u 像距v 像高h
个高度为 3 厘米的发光体、光屏和光具座等做“验证凸 序号 （厘米） （厘米） （厘米）
透镜成实像的规律”实验。实验中，所测得的物距u、像 1 60.00 20.00 1.00
2 45.00 22.50 1.50
距v以及所成像的像高h分别记录在表中。
3 33.75 27.00 2.40
①根据实验序号1~6数据，分析比较像距v、像高 4 27.50 33.00 3.60
5 25.00 37.50 4.50
h随物距u的变化情况，可得出的初步结论是：同一凸
6 22.50 45.00 6.00
透镜成实像时，物距u变小，___(_11_)___。
②根据实验序号 1~6 数据，分析比较像距 v、物距 u 的大小及发光体高度和像高 h 情
况，可得出的初步结论是：
（a）同一凸透镜成缩小的实像时， ___(1_2_)___。
（b）同一凸透镜成放大的实像时， ___(1_3_)___。
③分析比较实验序号 1~6 数据中像距 v 与物距 u 的比值及像高 h 与物高的比值，可得
出的初步结论是：凸透镜成实像时， （14） 。
○4根据表中信息，可以提出了一个猜想：“当物距 u 等于某一值时，可能会成等大的实
像”。为了验证这一猜想，可以在本实验中将物体置于离凸透镜___(1_5_)___厘米的范围中进行
实验。教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
青浦区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）答案要点和评分参考
题 号 答案要点和评分说明
一、16分
（每题2 1．A。 2．C。 3．D。 4．C。 5．B。 6．C。 7． D。 8．A。
分）
说明：第9~14题每格1分；第17空3分、第19空2分
9．（1）并联； （2）电能； （3）千瓦时。
10．（4）列车； （5）变小； （6）做功。
11．（7）相互的； （8）惯性； （9）形状。
12．（10）0.3； （11）27； （12）30。
13．（13）1； （14）80； （15）20。
二、22分
14．（16）b；
（17）S断开时，电流表无示数，R 断路；S闭合时，电流表示数无变
2
化，R 断路。 （3分）
1
15．（18）加热（升高容器内气体温度）；
（19）容器内气体温度越高，分子运动越快，气体分子碰撞器壁的机
会越多。 （2分）
说明：第16题2分，第17、18题每题3分
16．重力的大小、方向正确2分。
三、8分
17．磁感线方向、小磁针的N极、电源的正、负极正确3分。
18．串联、变阻器接线、电压表并联正确3分。
Q ＝cmΔt
吸
19．
＝4.2×103焦／（千克·℃）×5千克×20℃
（4分）
＝4.2×105焦 4分
四、26分
F ＝ρ V g
水 水 排
20．
＝1.0×103千克/米3×5×10-3×9.8牛/千克
（4分）
＝49牛 4分教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
① I ＝U / R ＝6伏/ 10欧＝0.6安 3分
1 1 1
21．
② I ＝1安 1分
总max
（8分）
R ＝U/I ＝15 伏/1 安＝15 欧 2
总min max
分
① V ＝m / ρ ＝4千克/ 1.0×103千克/米3
水 水 水
＝4×10-3米3 3分
② （a）p ＝1960帕 1分
液
因为是柱形容器，液体对容器底部的压强p＝F/S＝G/S＝
mg/S，液体和水的m、S均相同，所以液体对容器底部的压强
22．
等于水对容器底部的压强。 2分
（10
（b）S ＝F/ p＝G/p＝ mg/p＝4千克×9.8牛/千克/1960帕
分）
＝2×10-2米2 1分
G′ ＝ F＝ pS＝1078帕×2×10-2米2
液
＝21.56牛 1分
m′ ＝ G′ / g＝21.56牛/ 9.8牛/千克
液 液
＝2.2千克 1分
∆m ＝m －m′ ＝4千克－2.2千克＝1.8千克 1分
液 液
23．
（1）断开； （2）并联； （3）0.2 （4）3.2。
（4分）
24．
（5）玻璃板； （6）竖直； （7）相同； （8）不同。
（4分）
五、18分
（9）原电路中电压表并联在滑动变阻器两端了 1分
25． （10）U ＝ U ＋U ＝4伏＋2伏＝6伏 1分
总 1 2
（4分） U ＝ U －U′ ＝6伏－2.5伏＝3.5伏 1分
额 总 1
P ＝ U I ＝3.5伏×0.3安＝1.05瓦 1分
额 额 额教育资源分享店铺
网址：https://shop448229460.taobao.com/ 微信号：kingcsa333
（11）像距v变大，像高h变大。 1分
（12）物距u大于像距v 1分
26． （13）物距u小于像距v 1分
（5分）
（14）像距 v 与物距 u 的比值等于像高 h 与物高的比值
1分
（15）33.75～27.50 1分
