2020年上海市青浦区中考物理二模试卷
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂
1．（3分）人的正常体温接近于（ ）
A．0℃ B．100℃ C．20℃ D．37℃
2．（3分）在原子中，带负电的粒子是（ ）
A．电子 B．质子 C．中子 D．核子

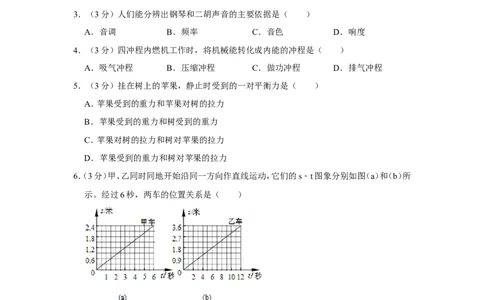

3．（3分）人们能分辨出钢琴和二胡声音的主要依据是（ ）
A．音调 B．频率 C．音色 D．响度
4．（3分）四冲程内燃机工作时，将机械能转化成内能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．（3分）挂在树上的苹果，静止时受到的一对平衡力是（ ）
A．苹果受到的重力和苹果对树的拉力
B．苹果受到的重力和树受到的重力
C．苹果对树的拉力和树对苹果的拉力
D．苹果受到的重力和树对苹果的拉力
6．（3分）甲、乙同时同地开始沿同一方向作直线运动，它们的s﹣t图象分别如图（a）和（b）所
示。经过6秒，两车的位置关系是（ ）
A．甲在乙前面1.2米处 B．乙在甲前面1.2米处
C．甲在乙前面0.6米处 D．乙在甲前面0.6米处
7．（3分）在图所示的电路中，电源电压保持不变，当开关S从断开到闭合，下列数值一定变
小的是（ ）
第1页（共24页）A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A 的示数
2
D．电压表Ⅴ示数与电流表A 示数的比值
2

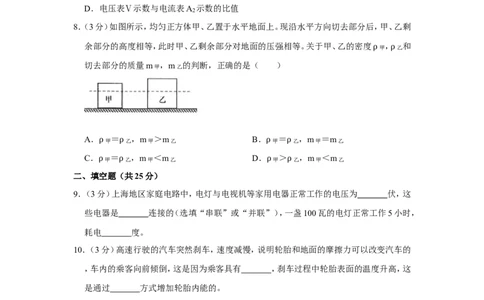

8．（3分）如图所示，均匀正方体甲、乙置于水平地面上。现沿水平方向切去部分后，甲、乙剩
余部分的高度相等，此时甲、乙剩余部分对地面的压强相等。关于甲、乙的密度 ， 和
甲 乙
切去部分的质量m甲 ，m乙 的判断，正确的是（ ） ρ ρ
A．
甲
＝
乙
，m甲 ＞m乙 B．
甲
＝
乙
，m甲 ＝m乙
C．ρ甲 ＝ρ乙 ，m甲 ＜m乙 D．ρ甲 ＞ρ乙 ，m甲 ＜m乙
二、填ρ空题（ρ共25分） ρ ρ
9．（3分）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为 伏，这
些电器是 连接的（选填“串联”或“并联”），一盏100瓦的电灯正常工作5小时，
耗电 度。
10．（3分）高速行驶的汽车突然刹车，速度减慢，说明轮胎和地面的摩擦力可以改变汽车的
，车内的乘客向前倾倒，这是因为乘客具有 ，刹车过程中轮胎表面的温度升高，这
是通过 方式增加轮胎内能的。
11．（3分）在学校运动会中，小明和其他同学进行100米决赛，他在加速过程中，动能
（选填“变大”“变小”或“不变”），以观众为参照物，小明是 的（选填“运
动”或“静止”），观众说小明跑得比其他同学快，这说明 内小明通过的路程较大。
12．（3分）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为2库，通过该导
体的电流为 安，这段时间内电流做功 焦；若将该导体两端的电压调整为
12伏，其电阻为 欧。
13．（3分）重为10牛、体积为6×10﹣4米3的石块浸没在水中受到的浮力大小为 牛，它
第2页（共24页）受到重力与浮力的合力大小为 牛，该合力的方向为 。
14．（3分）如图所示的滑轮是 滑轮（选填“定”或“动”），若重为10牛的物体A在
力F作用下10秒内上升了2米，此过程中拉力F做的功为 焦，功率为 瓦。
（不计绳重和摩擦））

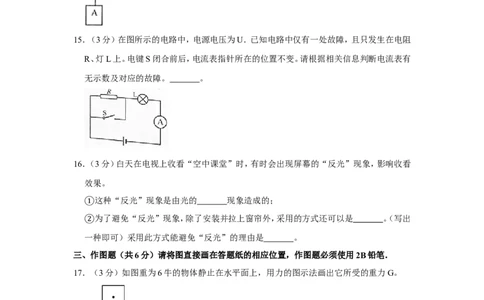

15．（3分）在图所示的电路中，电源电压为U．已知电路中仅有一处故障，且只发生在电阻
R、灯L上。电键S闭合前后，电流表指针所在的位置不变。请根据相关信息判断电流表有
无示数及对应的故障。 。
16．（3分）白天在电视上收看“空中课堂”时，有时会出现屏幕的“反光”现象，影响收看
效果。
这种“反光”现象是由光的 现象造成的；
①为了避免“反光”现象，除了安装并拉上窗帘外，采用的方式还可以是 。（写出
②一种即可）采用此方式能避免“反光”的理由是 。
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔．
17．（3分）如图重为6牛的物体静止在水平面上，用力的图示法画出它所受的重力G。
18．（3分）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。
第3页（共24页）四、计算题（共25分）
19．（3 分）质量为 2 千克的水温度升高了 50℃，求水吸收的热量 Q 吸 ．（C 水 ＝
4.2×103J/（kg•℃）
20．（3分）杠杆平衡时，动力F 的大小为10牛，动力臂l 为0.2米，阻力臂l 为0.5米。求阻力
1 1 2
F 的大小。
2

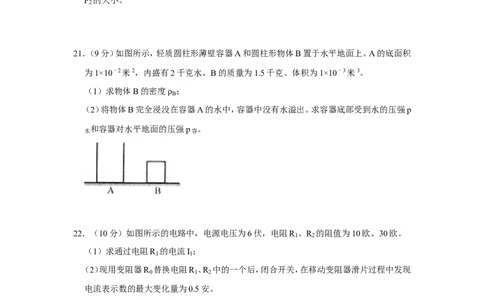

21．（9分）如图所示，轻质圆柱形薄壁容器A和圆柱形物体B置于水平地面上。A的底面积
为1×10﹣2米2，内盛有2千克水，B的质量为1.5千克、体积为1×10﹣3米3。
（1）求物体B的密度 ；
B
（2）将物体B完全浸没ρ在容器A的水中，容器中没有水溢出。求容器底部受到水的压强p
水
和容器对水平地面的压强p容 。
22．（10分）如图所示的电路中，电源电压为6伏，电阻R 、R 的阻值为10欧、30欧。
1 2
（1）求通过电阻R 的电流I ；
1 1
（2）现用变阻器R 替换电阻R 、R 中的一个后，闭合开关，在移动变阻器滑片过程中发现
0 1 2
电流表示数的最大变化量为0.5安。
（a）判断变阻器R 替换的电阻并简述理由。
0
（b）求变阻器的最大电阻R 。
0
第4页（共24页）五、实验题（共18分）
23．（4分）在图中，弹簧测力计的量程为 牛，读数为 牛。在“验证阿基米德原
理”实验中，需要验证浸在液体中的物体受到的 与它排开液体受到的 大
小是否相等。
24．（4分）在“探究杠杆平衡的条件”实验中，为便于在杠杆上直接读出力臂，应使杠杆在
位置平衡。做“探究凸透镜成像的规律”实验中，所选凸透镜的焦距为10厘米。为了使像
成在光屏中央，要调整凸透镜、光屏的中心与烛焰中心大致在同一 。将凸透镜置于
光具座的C点处，如图所示，若将蜡烛置于图A点，移动光屏，直至光屏上的像最清晰，此
时光屏应在 两点间，光屏上的像是 的（选填“放大”或“缩小”）。
25．（9分）小华同学做“测定小灯泡的电功率”实验，现有电源（电压不变）、待测小灯（标有
“0.28A”字样）、电流表、电压表（只有0～3伏完好）、滑动变阻器、开关以及导线若干。
他正确连接电路进行实验，在移动变阻器滑片至某一位置时，发现电压表、电流表的示数
如图（a）、（b）所示，小灯发光偏暗。他经过思考后，在不改变滑片P位置的情况下重新连
接电路，闭合开关，电压表示数如图（c）所示，然后移动变阻器滑片使小灯正常发光，发现
电压表的指针由（c）位置偏转了8小格。
第5页（共24页）（1）如图（b）电流表的示数为 安；
（2）请根据相关信息，求电源电压及小灯的额定功率 。（需写出计算过程）
26．（4分）如图所示，小华同学使用U形管压强计来探究液体内部压强规律。小华在容器中
注入适量的水后，将U形管压强计带有橡皮膜的探头浸入水中的不同深度并调整橡皮膜
的朝向，将对应的U形管左右液面高度差△h（cm）记录在表中。
实验序号 橡皮膜在水中的朝向 橡皮膜中心深度h U形管左右液面高度差
（cm）
△h（cm）
1 朝上 3 2.6
2 朝下 3 2.6
3 朝左 3 2.6
4 朝右 3 2.6
5 朝上 6 5.4
6 朝上 9 8.2
（1）实验时，通过观察 来判断液体内部压强的大小；
（2）分析比较实验数据并得出初步结论：
a、分析比较实验序号1、2、3与4中橡皮膜朝向和△h数据及相关条件可初步得出结论：
液体内部同一深度处， ；
b、分析比较实验序号 中h和△h数据及相关条件可初步得出结论：液体内部的压
强大小与液体深度有关，深度越深，压强越大。下列能用本实验结论解释的现象（做法）是
（填写选项序号）。
A．拦河大坝筑得上窄下宽 B．瀑布越高冲击力越大
C．潜水越深胸口越闷 D．看到的河底比实际的河底浅
第6页（共24页）2020年上海市青浦区中考物理二模试卷
参考答案与试题解析
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂
1．（3分）人的正常体温接近于（ ）
A．0℃ B．100℃ C．20℃ D．37℃
【分析】此题考查我们对常见物体或环境温度的认识，结合对生活的了解和对温度单位摄
氏度的认识，选出符合实际的选项。
【解答】解：
正常情况下，人的体温在37℃左右，变化幅度很小。故D正确；ABC错误。
故选：D。
【点评】对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学
知识对身边的如：人高、教室高、一步长、步行速度、楼梯阶梯数、体温、气温等等，多观察
多思考，必要时做出正确判断。
2．（3分）在原子中，带负电的粒子是（ ）
A．电子 B．质子 C．中子 D．核子
【分析】解答本题应掌握：原子的核式结构，及各微粒的带电情况。
【解答】解：原子是由位于原子中心的原子核和核外绕核转动的电子组成；原子核由质子
和中子组成，质子带正电，中子不带电，电子带负电。
故选：A。
【点评】要记清原子的核式结构及三种基本微粒的基本性质。
3．（3分）人们能分辨出钢琴和二胡声音的主要依据是（ ）
A．音调 B．频率 C．音色 D．响度
【分析】声音的特性有三个：音调、响度和音色。音调是指声音的高低，响度是指声音的大
小，音色是指声音的品质和特性。
【解答】解：不同乐器、不同发声体的材料和结构不同，产生的音色会不同，我们是靠音色
来辨别乐器的种类。所以我们分辨出钢琴和二胡声音，是根据音色来区分的。
故选：C。
【点评】正确区分声音的音调、响度、和音色是解决此题的关键。
第7页（共24页）4．（3分）四冲程内燃机工作时，将机械能转化成内能的冲程是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【分析】四冲程内燃机包括吸气、压缩、做功、排气四个冲程。其中有两个冲程存在能量转
化：压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能。
【解答】解：在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能
转化为内能。
故选：B。
【点评】此题主要考查了四个冲程中的能量转化情况。压缩冲程与做功冲程发生了能量的
转化，转化情况正好相反。
5．（3分）挂在树上的苹果，静止时受到的一对平衡力是（ ）
A．苹果受到的重力和苹果对树的拉力
B．苹果受到的重力和树受到的重力
C．苹果对树的拉力和树对苹果的拉力
D．苹果受到的重力和树对苹果的拉力
【分析】二平衡力的条件： 作用在同一物体上， 大小相等， 方向相反， 作用在同
一直线上。缺一不可。 ① ② ③ ④
【解答】解：A、苹果受到的重力是作用在苹果上的力，苹果对树的拉力是作用在树上的力。
两个力不是作用在同一物体上，不是一对平衡力。故A错。
B、苹果受到的重力和树受到的重力也不是作用在同一物体上的两个力，所以不是一对平
衡力。故B错。
C、苹果对树的拉力和树对苹果的拉力也不是作用在同一物体上的两个力，所以不是一对
平衡力。故C错。
D、苹果受到的重力是作用在苹果上的力，树对苹果的拉力也是作用在苹果上的力，并且
两个力大小相等、方向相反、在同一方向上。所以苹果受到的重力和树对苹果的拉力是一
对平衡力。
故选：D。
【点评】本题考查的是二力平衡的条件，注意二力平衡的条件有4个，缺一不可。
6．（3分）甲、乙同时同地开始沿同一方向作直线运动，它们的s﹣t图象分别如图（a）和（b）所
示。经过6秒，两车的位置关系是（ ）
第8页（共24页）A．甲在乙前面1.2米处 B．乙在甲前面1.2米处
C．甲在乙前面0.6米处 D．乙在甲前面0.6米处
【分析】由s﹣t图象，求出两小车的速度，再求两车在6秒内运动的路程，然后比较两者的
位置关系。
【解答】解：由s﹣t图象，可得：当s甲 ＝2.4m时，t甲 ＝6s，当s乙 ＝3.6m时，t乙 ＝12s。
所以v甲 ＝ ＝ ＝0.4m/s，v乙 ＝ ＝ ＝0.3m/s。
经过t＝6s时，甲的路程s′
甲
＝v甲t＝0.4m/s×6s＝2.4m，乙的路程s′
乙
＝v乙t＝0.3m/s×6s
＝1.8m。
因甲、乙两小车同时同地同方向运动，所以6秒后甲在乙的前面s＝s′
甲
﹣s′
乙
＝2.4m﹣
1.8m＝0.6m处。
故选：C。
【点评】这是一道考查速度，路程的题，先由图象求出两车的速度，再由速度公式求它们的
路程，最后比较出甲、乙的位置关系。
7．（3分）在图所示的电路中，电源电压保持不变，当开关S从断开到闭合，下列数值一定变
小的是（ ）
A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A 的示数
2
D．电压表Ⅴ示数与电流表A 示数的比值
2
第9页（共24页）【分析】开关S由断开到闭合过程中，电压表始终测的是电源电压，所以可知电压表示数
的变化；根据并联电路电流特点可知干路电流和支路电流的变化；然后分析电压表 V与
电流表A示数的比值、电压表V与电流表A 示数比值的变化情况。
2
【解答】解：
开关S由断开到闭合过程中，电压表始终测的是电源电压，所以电压表的示数不变，故A
错误；
开关S从断开到闭合后，该电路为并联电路，R 两端的电压不变（始终等于电源电压），所
2
以由欧姆定律可知通过R 的电流不变，即电流表A 示数不变，故C错误；
2 2
开关S断开时，电流表A测R 的电流；开关S闭合时，电流表A测干路中的电流；因并联
2
电路中干路电流等于各支路电流之和，所以开关闭合后，电流表A的示数变大；
因电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比
值变小，故B正确；
因电压表V的示数不变，电流表A 的示数不变，所以其比值不变，故D错误。
2
故选：B。
【点评】本题考查了并联电路的电流、电压规律，关键是弄清开关S由断开到闭合过程中
电路的变化情况。
8．（3分）如图所示，均匀正方体甲、乙置于水平地面上。现沿水平方向切去部分后，甲、乙剩
余部分的高度相等，此时甲、乙剩余部分对地面的压强相等。关于甲、乙的密度 ， 和
甲 乙
切去部分的质量m甲 ，m乙 的判断，正确的是（ ） ρ ρ
A．
甲
＝
乙
，m甲 ＞m乙 B．
甲
＝
乙
，m甲 ＝m乙
C．ρ甲 ＝ρ乙 ，m甲 ＜m乙 D．ρ甲 ＞ρ乙 ，m甲 ＜m乙
ρ ρ ρ ρ
【分析】正方体放在水平地面上对地面的压力等于物体重力，对地面的压强p＝ ＝ ＝
＝ ＝ ＝ gh，已知甲、乙剩余部分的高度相同，对地面的压强也相同，根据
ρ
公式可分析甲、乙的密度关系；根据密度公式判断切下部分的质量关系。
【解答】解：
（1）沿水平方向切去部分后，甲、乙剩余部分的压强相等，即p甲剩 ＝p乙剩 ，
第10页（共24页）根据p＝ ＝ ＝ ＝ ＝ ＝ gh可知，
甲
＝
乙
；
ρ ρ ρ
（2）由图知，甲切去的体积较小，且
甲
＝
乙
，
ρ ρ
由 ＝ 可得m＝ V，可知切去部分的质量m甲 ＜m乙 。
ρ ρ
故选：C。
【点评】本题主要考查了有关压强和压力的大小比较，关键是知道规则正方体产生的压强
p＝ gh，然后能推导出两物体 的大小关系。
二、填ρ空题（共25分） ρ
9．（3分）上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为 22 0 伏，这
些电器是 并联 连接的（选填“串联”或“并联”），一盏100瓦的电灯正常工作5小
时，耗电 0. 5 度。
【分析】在中国，家庭电路电压是220V；
电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径；
根据W＝Pt求出消耗的电能。
【解答】解：
在上海地区的家庭电路中，电灯正常工作时两端的电压是220伏；
电灯与电视机能独立工作、互不影响，所以电灯与电视机之间是并联连接的；
由P＝ 可得灯泡工作5小时消耗的电能：W＝Pt＝0.1kW×5h＝0.5kW•h＝0.5度。
故答案为：220；并联；0.5。
【点评】本题考查了家庭电路电压、用电器的连接方式、电能的计算，难度不大，熟练掌握
基础知识即可正确解题。
10．（3分）高速行驶的汽车突然刹车，速度减慢，说明轮胎和地面的摩擦力可以改变汽车的
运动状态 ，车内的乘客向前倾倒，这是因为乘客具有 惯性 ，刹车过程中轮胎表面的
温度升高，这是通过 做功 方式增加轮胎内能的。
【分析】（1）力可以改变物体的运动状态，可以改变物体的形状；一切物体都有保持原有
运动状态不变的性质，这就是惯性；
（2）改变内能的方式有做功和热传递。
【解答】解：汽车突然刹车时，速度减慢，说明轮胎和地面的摩擦力可以改变汽车的运动状
态；汽车突然刹车时，车内的乘客向前倾倒，这是因为乘客具有惯性；
车轮胎与地面摩擦时，克服摩擦做功，使车轮胎内能增大，因此这是通过做功的方式改变
第11页（共24页）了物体的内能。
故答案为：运动状态；惯性；做功。
【点评】本题考查力可以改变物体的运动状态，惯性知识、以及改变物体内能的两种方式，
属于基础应用题。
11．（3分）在学校运动会中，小明和其他同学进行100米决赛，他在加速过程中，动能 变大
（选填“变大”“变小”或“不变”），以观众为参照物，小明是 运动 的（选填“运
动”或“静止”），观众说小明跑得比其他同学快，这说明 相同时间 内小明通过的路
程较大。
【分析】（1）动能的大小与物体的质量和速度有关；
（2）判断运动状态，关键看它与所选的参照物之间的位置是否发生了变化；
（3）比较物体运动快慢的两种方法：相同时间比路程；相同路程比时间。
【解答】解：
（1）动能的大小与物体的质量和速度有关，当质量一定时，速度增大，动能增大；
（2）以观众为参照物，小明的位置发生了变化，所以以观众为参照物，小明是运动的；
（3）观众是通过相同时间内比较运动员通过的路程的大小来比较运动员的运动快慢。
故答案为：变大；运动；相同时间。
【点评】此题考查的都是基础知识，难度不大，但涉及到的知识点较多，综合性较强，且各
知识点之间联系紧密，是一道典型题目，适合学生训练。
12．（3分）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为2库，通过该导
体的电流为 0. 2 安，这段时间内电流做功 1 2 焦；若将该导体两端的电压调整为12
伏，其电阻为 3 0 欧。
【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I＝ 求出通过该导体的电流，
又知道导体两端的电压，根据W＝UIt＝UQ求出电流做的功，根据I＝ 求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的
电压和通过的电流无关。
【解答】解：
通过该导体的电流：I＝ ＝ ＝0.2A；
这段时间内电流做功：W＝UIt＝UQ＝6V×2C＝12J；
第12页（共24页）由I＝ 可得，导体的电阻：R＝ ＝ ＝30 ，
Ω
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，将该导体两
端的电压调整为12伏，导体的电阻仍为30 不变。
故答案为：0.2；12；30。 Ω
【点评】本题考查了电流的定义式和欧姆定律的应用，关键是知道导体的电阻与其两端的
电压和通过的电流无关，是一道基础题目。
13．（3分）重为10牛、体积为6×10﹣4米3的石块浸没在水中受到的浮力大小为 6 牛，它受
到重力与浮力的合力大小为 4 牛，该合力的方向为 竖直向下 。
【分析】（1）根据阿基米德原理F浮 ＝G排 ＝ 液gV排 ，可求浮力；
（2）方向相反的两个力的合力为：两个力之差ρ ，合力的方向与较大的力的方向相同。
【解答】解：（1）体积为6×10﹣4m3的石块浸没在水中受到的浮力为：
F浮 ＝G排 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×6×10﹣4m3＝6N；
（2）由于浮力ρ与重力的方向相反，所以合力的大小为：F合 ＝G﹣F浮 ＝10N﹣6N＝4N；该合
力的方向与重力方向相同，即竖直向下。
故答案为：6；4；竖直向下。
【点评】熟练运用阿基米德原理F浮 ＝G排 ＝ 液gV排 ；理解合力的概念；是解答此题的关键。
14．（3分）如图所示的滑轮是 定 滑轮（选填ρ “定”或“动”），若重为10牛的物体A在
力F作用下10秒内上升了2米，此过程中拉力F做的功为 2 0 焦，功率为 2 瓦。（不
计绳重和摩擦））
【分析】（1）轮轴固定的滑轮是定滑轮，使用定滑轮时不能省力，但可以改变力的方向；
（2）根据公式W＝Fs可求出拉力做的功；根据公式P＝ 可求出拉力做功的功率。
【解答】解：
由图示滑轮可知，滑轮不随物体一起运动，则该滑轮是定滑轮；
匀速拉动物体，不计绳重和摩擦，则拉力F＝G＝10N；
第13页（共24页）由于定滑轮不省力也不费距离，所以拉力端移动的距离等于物体上升的高度，即 s＝h＝
2m，
此过程中拉力F做的功：W＝Fs＝10N×2m＝20J；
拉力做功的功率：P＝ ＝ ＝2W。
故答案为：定；20；2。
【点评】本题考查了判断滑轮的类型、求功与功率问题，是一道基础题。
15．（3分）在图所示的电路中，电源电压为U．已知电路中仅有一处故障，且只发生在电阻
R、灯L上。电键S闭合前后，电流表指针所在的位置不变。请根据相关信息判断电流表有
无示数及对应的故障。 电流表有示数、 R 短路；电流表无示数、 L 断路 。
【分析】题目明确指出电阻R、灯L可能出现了故璋，那么就是短路和断路。根据电键S闭
合前后，电流表指针所在的位置不变，可逐一分析选项中的描述是否符合题意。
【解答】解：
若灯L不发光，则可能是灯L短路或断路，若灯短路，闭合开关后，电源短路，电流表会烧
坏，故不合题意；若灯断路，闭合开关前后，电流表均无示数，指针位置不变，是有可能的；
若灯L发光，说明只有电阻出现故障，且不可能是R断路，因为电阻R断路在闭合开关前
灯是不可能发光的，故只能是电阻R短路；R短路时，在闭合开关前电流表只测通过灯泡
的电流，在闭合开关后电流表仍然只测通过灯泡的电流，电流表的指针位置不变，符合题
意。
故答案为：电流表有示数、R短路；电流表无示数、L断路。
【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因。
16．（3分）白天在电视上收看“空中课堂”时，有时会出现屏幕的“反光”现象，影响收看
效果。
这种“反光”现象是由光的 反射 现象造成的；
①为了避免“反光”现象，除了安装并拉上窗帘外，采用的方式还可以是 调整屏幕角
②度 。（写出一种即可）采用此方式能避免“反光”的理由是 改变光线的入射角度，从
而改变反射光线的反射角 。
第14页（共24页）【分析】教室反光能“晃”着一些同学的眼睛，说明光射在黑板的某处发生了镜面反射；
“反光”主要是反射光线进入人眼，我们可以改变反射光线的角度使之不能进入人眼即
可。
【解答】解：
“反光”是由于光的反射造成的； 为了使反射光线不能进入人眼，我们可以调整屏
①幕角度，改变光线的入射角度，从而改②变反射光线的反射角。
故答案为： 反射； 调整屏幕角度；改变光线的入射角度，从而改变反射光线的反射角。
【点评】考①查光的反②射现象，是一道基础题。
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔．
17．（3分）如图重为6牛的物体静止在水平面上，用力的图示法画出它所受的重力G。
【分析】画力的图示要确定力的大小、方向、作用点，并选择合适的标度。
【解答】解：设标度为3N，重心在物体的中心上，从中心开始，沿竖直向下的方向画两段等
长的线段，在线段的末端标上箭头表示力的方向，如下图。
【点评】做这类题要看清题目的要求，是画力的示意图还是画力的图示。力的示意图没有
标度，力的图示必须选取合适的标度。
18．（3分）在图中，标出磁感线方向、小磁针的N极和电源的正、负极。
【分析】（1）根据通电螺线管的磁极画出磁感线的方向。在磁体外部，磁感线总是从磁体
的N极发出，最后回到S极。
（2）异名磁极相互吸引。
（3）已知通电螺线管的磁极，根据安培定则判断电流的方向。
第15页（共24页）【解答】解：（1）图中给出通电螺线管的右端为N极，则左端为S极。在磁体外部，磁感线总
是从磁体的N极发出，最后回到S极。所以图中所给的磁感线的方向都是从右指向左；
（2）螺线管左侧为S极，根据异名磁极相互吸引可知，小磁针的右端为N极。
（3）根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指
弯曲所指的方向为电流的方向。所以，电流由最左端的导线流入，即电源的左端为正极，
右端为负极，如图：
。
【点评】判断小磁针指向的方法：
根据磁极间的相互作用规律：同名磁极互相排斥，异名磁极互相吸引。
①根据磁感线方向：小磁针静止时N极所指的方向与该点的磁场方向一致。
四、②计算题（共25分）
19．（3 分）质量为 2 千克的水温度升高了 50℃，求水吸收的热量 Q 吸 ．（C 水 ＝
4.2×103J/（kg•℃）
【分析】已知水的质量、水的比热容和水的温度变化量，利用吸热公式Q吸 ＝cm△t计算水
吸收的热量。
【解答】解：
水吸收的热量为：
Q吸 ＝cm△t＝4.2×103J/（kg•℃）×2kg×50℃＝4.2×105J。
答：水吸收的热量为4.2×105J。
【点评】本题考查了吸热公式的应用，是一道基础题。
20．（3分）杠杆平衡时，动力F 的大小为10牛，动力臂l 为0.2米，阻力臂l 为0.5米。求阻力
1 1 2
F 的大小。
2
【分析】知道动力和动力臂以及阻力臂，根据杠杆的平衡条件求出阻力的大小。
【解答】解：由题意可知，F ＝10N，l ＝0.2m，l ＝0.5m，
1 1 2
由杠杆的平衡条件可得：F l ＝F l ，
11 22
第16页（共24页）则F ＝ F ＝ ×10N＝4N。
2 1
答：阻力F 的大小为4N。
2
【点评】本题考查了杠杆平衡条件的应用，是一道基础题。
21．（9分）如图所示，轻质圆柱形薄壁容器A和圆柱形物体B置于水平地面上。A的底面积
为1×10﹣2米2，内盛有2千克水，B的质量为1.5千克、体积为1×10﹣3米3。
（1）求物体B的密度 ；
B
（2）将物体B完全浸没ρ在容器A的水中，容器中没有水溢出。求容器底部受到水的压强p
水
和容器对水平地面的压强p容 。
【分析】（1）已知物体B的质量和体积，根据密度公式 ＝ 即可求出物体B 的密度；
ρ
（2）根据V＝ 可求出水的体积，已知水和物体B的体积，根据V＝Sh，可以求出水的高
度，根据液体压强公式p＝ 液gh即可求出水对容器底部的压强；
ρ
放在水平地面上的物体，其对地面的压力等于自身重力，根据压强公式p＝ 即可求出容
器对水平地面的压强。
【解答】解：
（1）物体B的密度为：
＝ ＝ ＝1.5×103kg/m3；
B
ρ
（2）据密度公式 ＝ 可知水的体积为：
ρ
V水 ＝ ＝ ＝2×10﹣3m3，
由V＝Sh可知容器中水的深度为：
第17页（共24页）h＝ ＝ ＝0.3m，
所以器底部受到水的压强为：
p水 ＝ 水gh＝1.0×103kg/m3×9.8N/kg×0.3m＝2940pa；
容器对ρ地面的总压力为：
F＝G水+G
B
＝m水g+m
B
g＝2kg×9.8N/kg×1.5kg×9.8N/kg＝34.3N，
所以容器对水平地面的压强为：
p容 ＝ ＝ ＝3430pa。
答：
（1）求物体B的密度 是1.5×103kg/m3；
B
（2）容器底部受到水的ρ压强p水 是2940pa容器对水平地面的压强p容 是3430pa。
【点评】本题是密度公式、压强公式和液体压强公式的灵活应用，计算时注意条件：轻质薄
壁容器的质量不计。
22．（10分）如图所示的电路中，电源电压为6伏，电阻R 、R 的阻值为10欧、30欧。
1 2
（1）求通过电阻R 的电流I ；
1 1
（2）现用变阻器R 替换电阻R 、R 中的一个后，闭合开关，在移动变阻器滑片过程中发现
0 1 2
电流表示数的最大变化量为0.5安。
（a）判断变阻器R 替换的电阻并简述理由。
0
（b）求变阻器的最大电阻R 。
0
【分析】（1）在串联电路中，各处的电流是相同的；
（2）电路中的电阻越小，则电流越大，电阻越大，则电流越小，根据电流表示数的最大变化
量分析电路的连接方式；然后根据欧姆定律求出最大电阻。
【解答】解：
（1）在串联电路中，各处电流相同，总电阻等于每个电阻之和；根据欧姆定律可知，电路中
的电流即通过电阻R 的电流I 为：
1 1
第18页（共24页）I＝I ＝ ＝ ＝0.15A；
1
（2） 在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安，即电路中的最大
①
电流不能小于0.5A，根据欧姆定律可知，此时电路中的最小电阻为：R小 ＝ ＝ ＝
12 ，即电路中的最小电阻不超过12 ；所以替换的是R ；
2
Ω当R
1
、R
0
串联接入电路中时，移动Ω滑动变阻器的滑片，当滑动变阻器接入电路电阻为0
②时，电路中的电流最大，
最大电流为：I最大 ＝ ＝ ＝0.6A；
则最小电流为：I最小 ＝I最大 ﹣△I＝0.6A﹣0.5A＝0.1A；
此时滑动变阻器全部接入电路中，则总电阻为：R＝ ＝ ＝60 ；
Ω
滑动变阻器的最大阻值为：R ＝R﹣R ＝60 ﹣10 ＝50 。
0 1
答：（1）通过电阻R 1 的电流I 1 为0.15A Ω Ω Ω
（2）（a）变阻器R 替换的电阻是R ；在移动变阻器滑片过程中发现电流表示数的最大变
0 2
化量为0.5安，即电路中的最大电流不能小于0.5A，根据欧姆定律可知，此时电路中的最
小电阻为：R小 ＝ ＝ ＝12 ，即电路中的最小电阻不超过12 ；
Ω Ω
（b）变阻器的最大电阻R 为50 。
0
【点评】本题考查了串联电路的特Ω点和欧姆定律的应用，确定电路的最大和最小电流是关
键。
五、实验题（共18分）
23．（4分）在图中，弹簧测力计的量程为 0 ～ 5 牛，读数为 2. 2 牛。在“验证阿基米德原
理”实验中，需要验证浸在液体中的物体受到的 浮力 与它排开液体受到的 重力
大小是否相等。
第19页（共24页）【分析】（1）根据图示确定测力计的量程、分度值和读数；
（2）根据阿基米德原理的内容分析回答，浸在液体中的物体受到的浮力等于物体排开液体
受到的重力。
【解答】解：
由图知，测力计的量程为0～5N，分度值为0.2N；示数为2N+0.2N＝2.2N；在“验证阿基
米德原理”实验中，需要验证浸在液体中的物体受到的浮力与它排开液体受到的重力大
小是否相等。
故答案为：0～5；2.2；浮力；重力。
【点评】本题考查了弹簧测力计的使用以及学生对阿基米德原理的了解与掌握。
24．（4分）在“探究杠杆平衡的条件”实验中，为便于在杠杆上直接读出力臂，应使杠杆在
水平 位置平衡。做“探究凸透镜成像的规律”实验中，所选凸透镜的焦距为10厘米。为
了使像成在光屏中央，要调整凸透镜、光屏的中心与烛焰中心大致在同一 高度 。将凸
透镜置于光具座的C点处，如图所示，若将蜡烛置于图A点，移动光屏，直至光屏上的像
最清晰，此时光屏应在 DE 两点间，光屏上的像是 缩小 的（选填“放大”或“缩
小”）。
【分析】（1）在探究杠杆的平衡条件的实验中，实验前先要调节杠杆在水平位置平衡，使
杠杆自身的重力通过支点，消除杠杆自重力对杠杆平衡的影响；杠杆在水平位置平衡，作
用力与杠杆垂直，力的作用点到支点的距离就是力臂，力臂在杠杆上，可以在杠杆上直接
测量力臂；
（2）做凸透镜成像实验应在光具座上依次放置蜡烛，凸透镜，光屏，并使它们的中心大致
第20页（共24页）在同一高度上，目的是使像呈在在光屏的中心；凸透镜的成像规律之一：当u＞2f时，f＜v
＜2f，成倒立缩小的实像。
【解答】解：
在“探究杠杆平衡的条件”实验中，为便于在杠杆上直接读出力臂，应使杠杆在水平位置
平衡；
做“探究凸透镜成像的规律”实验中，为了使像成在光屏中央，要调整凸透镜、光屏的中
心与烛焰中心大致在同一高度；
由图可知：u＝50cm﹣15cm＝35cm，所以此时u＞2f，故成倒立缩小的实像，此时f＜v＜
2f，即光屏应放在50cm+10cm处到50cm+20cm处，即为DE之间。
故答案为：水平；高度；DE；缩小。
【点评】探究杠杆平衡条件时，使杠杆在水平位置平衡，便于测量力臂大小，杠杆的重心通
过支点，消除杠杆重对杠杆平衡的影响，使实验简单化，便于探究；同时需要熟练掌握凸
透镜成像规律的操作要点、误操作时出现的现象、成像规律，这是光学实验的重点。
25．（9分）小华同学做“测定小灯泡的电功率”实验，现有电源（电压不变）、待测小灯（标有
“0.28A”字样）、电流表、电压表（只有0～3伏完好）、滑动变阻器、开关以及导线若干。
他正确连接电路进行实验，在移动变阻器滑片至某一位置时，发现电压表、电流表的示数
如图（a）、（b）所示，小灯发光偏暗。他经过思考后，在不改变滑片P位置的情况下重新连
接电路，闭合开关，电压表示数如图（c）所示，然后移动变阻器滑片使小灯正常发光，发现
电压表的指针由（c）位置偏转了8小格。
（1）如图（b）电流表的示数为 0.2 4 安；
（2）请根据相关信息，求电源电压及小灯的额定功率 电源电压为： U ＝ U +U ＝ 3V+1.5V
1 2
＝ 4.5V ；
小灯泡的额定电压为： U 额 ＝ U ﹣ U ′ 2 ＝ 4.5V ﹣ 0.7V ＝ 3.8V ，
灯的额定功率为： P ＝ U I ＝ 3.8V×0.28A ＝ 1.064W 。（需写出计算过程）
L L L
【分析】（1）（b）图中，若电流表选用大量程，分度值为0.1A，示数为1A大于灯的额定电
流0.28A据此判断出电流表的量程和分度值得出，将烧坏灯泡，故只能按小量程读数，分
第21页（共24页）度值为0.02A，大小为0.24A；
（2）根据电压表的量程和小灯泡偏暗判断出小灯泡的额定电压的范围，从而判断出电压表
的接法，根据电压表（c）得出滑动变阻器两端的电压，依据串联电路电压的规律算出电源
电压；
移动变阻器滑片使小灯正常发光，小灯泡两端的电压变大，滑动变阻器两端的电压减小，
所以根据电压表的指针由（c）位置偏转了8小格判断出滑动变阻器两端的电压，根据串联
电路电压的规律算出小灯泡的额定电压，由P ＝U I 算出灯的额定功率。
L L L
【解答】解：（1）（b）图中，若电流表选用大量程，分度值为0.1A，示数为1A大于灯的额定
电流0.28A，将烧坏灯泡，故只能按小量程读数，分度值为0.02A，大小为0.24A；
（2）他正确连接电路并按规范操作，则电压表与灯并联，变阻器的最大电阻连入电路中，
闭合电键后，电压表的示数如图 （a）所示，因电压表只有 0～3 伏完好，故图（a）中，电压
表只能选用小量程，分度值为0.1V，电压大小为3V，小灯发光偏暗，说明小灯泡的额定电
压大于3V，要想测量小灯泡的额定电压需要将电压表并联在滑动变阻器的两端，在不改
变滑片P位置的情况下重新连接电路，闭合开关，电压表示数如图（c）所示，即电压表的
示数为1.5V，所以电源电压为：U＝U +U ＝3V+1.5V＝4.5V；
1 2
移动变阻器滑片使小灯正常发光，小灯泡两端的电压变大，滑动变阻器两端的电压减小，
所以当电压表的指针由（c）位置偏转了8小格，即减小了8个格，为1.5V﹣0.8V＝0.7V，
所以小灯泡的额定电压为：U额 ＝U﹣U′
2
＝4.5V﹣0.7V＝3.8V，
灯的额定功率为：
P ＝U I ＝3.8V×0.28A＝1.064W。
L L L
故答案为：（1）0.24；
（2）电源电压为：U＝U +U ＝3V+1.5V＝4.5V；
1 2
小灯泡的额定电压为：U额 ＝U﹣U′
2
＝4.5V﹣0.7V＝3.8V，
灯的额定功率为：P ＝U I ＝3.8V×0.28A＝1.064W。
L L L
【点评】本题测定小灯泡的电功率，考查串联电路的规律及欧姆定律的运用和分类讨论、
推理能力，关键是从题中挖掘隐含的条件。难度较大。
26．（4分）如图所示，小华同学使用U形管压强计来探究液体内部压强规律。小华在容器中
注入适量的水后，将U形管压强计带有橡皮膜的探头浸入水中的不同深度并调整橡皮膜
的朝向，将对应的U形管左右液面高度差△h（cm）记录在表中。
第22页（共24页）实验序号 橡皮膜在水中的 橡皮膜中心深度h U形管左右液面高度差
朝向 （cm）
△h（cm）
1 朝上 3 2.6
2 朝下 3 2.6
3 朝左 3 2.6
4 朝右 3 2.6
5 朝上 6 5.4
6 朝上 9 8.2
（1）实验时，通过观察 U 形管左右液面高度差 来判断液体内部压强的大小；
（2）分析比较实验数据并得出初步结论：
a、分析比较实验序号1、2、3与4中橡皮膜朝向和△h数据及相关条件可初步得出结论：
液体内部同一深度处， 液体内部朝各个方向的压强相等 ；
b、分析比较实验序号 1 、 5 、 6 中h和△h数据及相关条件可初步得出结论：液体内部的
压强大小与液体深度有关，深度越深，压强越大。下列能用本实验结论解释的现象（做法）
是 AC （填写选项序号）。
A．拦河大坝筑得上窄下宽 B．瀑布越高冲击力越大
C．潜水越深胸口越闷 D．看到的河底比实际的河底浅
【分析】（1）压强计测量液体的压强时，就是靠U形管的液面高度差来体现压强大小的，
液面高度差越大就表示液体压强大；
（2）液体内部压强跟液体的密度和深度有关，根据控制变量法的要求分析表中实验数据，
根据实验所控制的变量分析答题。
【解答】解：（1）液体压强计就是利用U形管中液面的高度差来体现压强的，压强越大，U
形管液面高度差越大；
（2）a、分析比较实验序号1、2、3与4中数据可知，橡皮膜中心深度相同，橡皮膜在水中的
第23页（共24页）朝向不同，但是U形管左右液面高度差相同，由此说明液体内部同一深度处，液体内部朝
各个方向的压强相等；
b、要探究液体内部的压强大小与液体深度有关，需要控制液体的密度以及金属探头的朝
向相同，所以选择1、5、6组实验数据；
A、因为液体的压强随深度增大而增大，所以坝的下部受到的压强较大，为了保证拦河坝
的安全，拦河大坝应修得上窄下宽，故A符合题意；
B、瀑布越高冲击力越大是由于其越高具有的重力势能越大，转化成的动能就越多，故B
不符合题意；
C、潜水越深胸口越闷是由于越往下，水的压强越大，故C符合题意；
D、看到的河底比实际的河底浅是由于光的折射造成的，故D不符合题意。
故选：AC。
故答案为：（1）U形管左右液面高度差；（2）液体内部朝各个方向的压强相等；1、5、6；AC。
【点评】本题考查了控制变量法探究液体内部压强特点的实验，解题的关键是对控制变量
法有正确的认识，明确哪个是控制的量，哪个是要研究的量。
第24页（共24页）
