2020年上海市静安区中考物理二模试卷
一、单项选择题（共16分）下列各题均只有一个正确选项．请用2B铅笔在答题纸的相应位置
上填涂所选的选号：更改答案时，用橡皮擦去，重新填涂．
1．（2分）为节能环保，建议商场等夏季室内空调温度设置不低于（ ）
A．6℃ B．10℃ C．18℃ D．26℃
2．（2分）通过声音可辨识同学，主要是每个人的声音有不同的（ ）
A．响度 B．音调 C．音色 D．语速

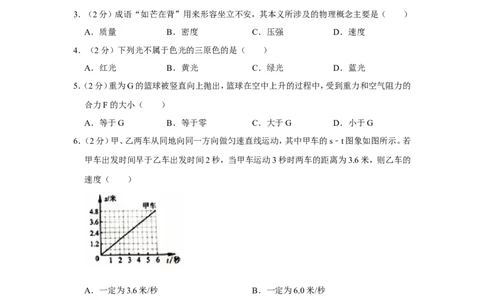

3．（2分）成语“如芒在背”用来形容坐立不安，其本义所涉及的物理概念主要是（ ）
A．质量 B．密度 C．压强 D．速度
4．（2分）下列光不属于色光的三原色的是（ ）
A．红光 B．黄光 C．绿光 D．蓝光
5．（2分）重为G的篮球被竖直向上抛出，篮球在空中上升的过程中，受到重力和空气阻力的
合力F的大小（ ）
A．等于G B．等于零 C．大于G D．小于G
6．（2分）甲、乙两车从同地向同一方向做匀速直线运动，其中甲车的s﹣t图象如图所示。若
甲车出发时间早于乙车出发时间2秒，当甲车运动3秒时两车的距离为3.6米，则乙车的
速度（ ）
A．一定为3.6米/秒 B．一定为6.0米/秒
C．可能为1.2米秒 D．可能为2.4米/秒
7．（2分）在如图所示的电路中，电源电压保持不变，电压表V可能接在电路的AB或CD两
点间。现闭合开关S，在滑动变阻器R 滑片P向右端移动的过程中，电压表示数与电流表
2
示数的比值（ ）
第1页（共26页）A．一定变小 B．可能变小 C．一定不变 D．可能不变

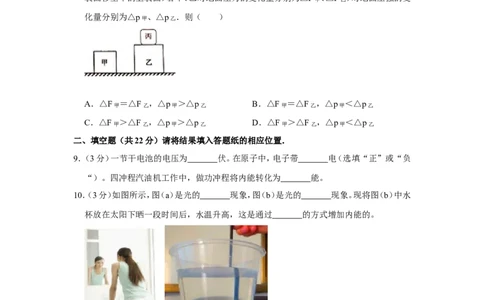

8．（2分）如图所示，均匀正方体甲、乙置于水平地面上（甲的边长小于乙的边长），小物块丙
置于正方体乙上表面的中央，此时甲对地面的压强等于乙对地面的压强。现将丙从乙的上
表面移至甲的上表面，若甲、乙对地面压力的变化量分别为△F甲 、△F乙 ，对地面压强的变
化量分别为△p甲 、△p乙 ．则（ ）
A．△F甲 ＝△F乙 ，△p甲 ＞△p乙 B．△F甲 ＝△F乙 ，△p甲 ＜△p乙
C．△F甲 ＞△F乙 ，△p甲 ＞△p乙 D．△F甲 ＞△F乙 ，△p甲 ＜△p乙
二、填空题（共22分）请将结果填入答题纸的相应位置．
9．（3分）一节干电池的电压为 伏。在原子中，电子带 电（选填“正”或“负
“）。四冲程汽油机工作中，做功冲程将内能转化为 能。
10．（3分）如图所示，图（a）是光的 现象，图（b）是光的 现象。现将图（b）中水
杯放在太阳下晒一段时间后，水温升高，这是通过 的方式增加内能的。
11．（3分）拍打篮球，手会有疼痛的感觉，这是因为力的作用是 的。篮球下落的过程
中，其重力势能 ，惯性 （均选填“变大”“不变”或“变小”）。
12．（3分）物体A受到重力为10牛，体积为5×10﹣4米3．若用定滑轮匀速提升该物体，则所
用力的大小为 牛。若将物体A浸没在水中，受到的浮力为 牛，重力与浮力
第2页（共26页）的合力的方向是 。（不计摩擦和绳重）
13．（3分）10秒内通过某导体横截面的电荷量为5库，通过它的电流为 安。若该导体
两端的电压为6伏，这段时间内，电流做功为 焦。标有“100W”字样的用电器正
常工作5小时，消耗的电能为 干瓦时。

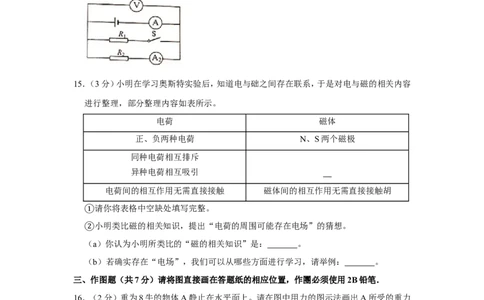

14．（4分）在如图所示的电路中，电源电压为U，电阻R 、R 的阻值均为R．开关S由断开到
1 2
闭合，电压表V示数与电流表A或A 示数的比值均未发生变化，若电路的故障只发生在
2
电阻R 、R 中的一处，则电路中各电表的示数及故障为： 。
1 2
15．（3分）小明在学习奥斯特实验后，知道电与础之间存在联系，于是对电与磁的相关内容
进行整理，部分整理内容如表所示。
电荷 磁体
正、负两种电荷 N、S两个磁极
同种电荷相互排斥
异种电荷相互吸引
电荷间的相互作用无需直接接触 磁体间的相互作用无需直接接触胡
请你将表格中空缺处填写完整。
①小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。
②（a）你认为小明所类比的“磁的相关知识”是： 。
（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例： 。
三、作图题（共7分）请将图直接画在答题纸的相应位置，作團必须使用2B铅笔．
16．（2分）重为8牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力
G。
第3页（共26页）17．（3分）如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
18．（2分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出
电源的正、负极。
四、计算题（共27分）请将计算过程和答案写入答题纸的相应位置．
19．（5分）质量为5千克的水温度升高2℃，求水吸收的热量Q吸 ．[c水 ＝4.2×103焦（千
克•℃）]
20．（5分）木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，求此过程中
拉力做的功W及功率P。
21．（7分）水平地面上有一个质量为1千克、底面积为2×10﹣2米2的薄壁容器，容器内盛有质
量为4千克的水，水深0.3米。求：
水的体积V水 。
①水对容器底部的压强p水 。
②容器对地面的压强p容 。
③
22．（10分）在图（a）所示的电路中，电源电压为12伏，电阻R 的阻值为40欧。
1
第4页（共26页）闭合开关S，求电流表的示数I。
①电路中有A、B、C三点，现将电阻R
2
并联接入其中的某两点，当开关S断开时，观察到
②电流表的指针如图（b）所示。根据相关信息，请写出电阻R 的接入点，并计算电阻R 的阻
2 2
值。
五、实验题（共18分）请根据要求在答题纸的相应位置作答．
23．（3分）如图所示为用弹簧测力计测钢块的重力的实验情景，钢块的重力为 牛，在
测量前应按 方向进行调零，测力计是常用实验器材，请写出一个需用测力计进行
实验的实验名称 。
24．（3分）在“探究凸透镜成像的规律”实验中，应调节透镜中心和光源、光屏的中心在
，如图所示为实验情景，图中实验器材A是 （填写器材名称），若此时烛焰在光屏
第5页（共26页）上成缩小的像，则蜡烛到凸透镜的距离 2倍焦距（选填“大于”或“小于”）。
25．（4分）在学习压强概念后，小明和小红知道了固体由于受到重力的作用会对支撑面产生
压强，由此提出问题：液体也受重力的作用，它所产生压强的特点与固体相同吗？
他们分别将质量相等的水和冰块放入两个相同的塑料袋中，观察到图（a）所示的现象。
①你认为产生上述现象的原因：液体具有 。
他们根据图（a）现象以及生活经验，提出“液体内部存在压强，液体内部的压强是向各
②个方向的，且随深度增加而增大”的假设，于是利用U形管压强计进行研究，实验过程及
记录如图（b）所示。根据图（b）可得出的初步结论是： 。
他们通过实验，在初步认识液体内部压强与深度、密度的关系后，继续用水、一端扎有
③橡皮薄膜的玻璃筒等器材进行定量研究，他们在玻璃筒中加入适量的水，使浸入水中的橡
皮薄膜保持平整，如图c所示，然后利用压强定义公式对橡皮膜受到玻璃筒内水的压强进
行分析推导，从而获得了液体内部压强的公式p＝ gh。
ρ
（a）“橡皮薄膜保持平整”，是为了使玻璃筒内水对橡皮膜的压强 玻璃筒外水对
橡皮膜的压强（选填“大于”“等于”或“小于”）。
（b）请你写出得到“液体内部的压强跟深度h有关”的分析推导过程。
26．（8分）小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、
6、8、10和12伏六挡，滑动变阻器有A、B两种规格（A标有“10欧2安”的字样、B标有
第6页（共26页）“20欧2安”的字样），待测小灯标有“2.5伏”的字样。
小华选择某挡电源电压和某规格的滑动变阻器进行实验，他正确连接电路且规范操作，
①闭合开关时，发现小灯泡发光较亮，电压表、电流表的示数如图所示。
（a）此时小灯泡的电功率 额定功率（选填“高于”“等于”或“低于”）；
（b）通过计算说明此时所选用的电源电压和滑动变阻器的规格 。
小华为使小灯泡正常发光，经过思考后，对相关实验器材进行了调整，并根据调整重新
②实验，实验过程中操作规范、步骤正确。小华移动变阻器的滑片至小灯泡正常发光，此时
观察到电流表的示数为0.3安，并发现滑片恰好在变阻器的中间区域内。
（a）小灯泡的额定功率为 瓦；
（b）通过计算说明小华对相关实验器材所进行的可能的调整 。
第7页（共26页）2020年上海市静安区中考物理二模试卷
参考答案与试题解析
一、单项选择题（共16分）下列各题均只有一个正确选项．请用2B铅笔在答题纸的相应位置
上填涂所选的选号：更改答案时，用橡皮擦去，重新填涂．
1．（2分）为节能环保，建议商场等夏季室内空调温度设置不低于（ ）
A．6℃ B．10℃ C．18℃ D．26℃
【分析】安装空调在夏季可以获得低温，冬季可以获得高温，如果室内外的温差越大，则压
缩机工作的时间越长，浪费的能源越多。
【解答】解：安装空调在夏季可以获得低温，如果室内外的温差越大，则压缩机工作的时间
越长，消耗的能源越多。在夏季26℃时人们会感觉比较舒服，对身体也有益，所以建议商
场等单位夏季室内空调温度设置不低于26℃。
故选：D。
【点评】无论是冬季还是夏季，既要考虑人们的需求，同时也要考虑到环保与节能的问题。
2．（2分）通过声音可辨识同学，主要是每个人的声音有不同的（ ）
A．响度 B．音调 C．音色 D．语速
【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音
的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声
体本身决定的一个特性。
【解答】解：通过声音可辨识同学，主要是每个人的声音有不同的音色。故ABD错误、C正
确。
故选：C。
【点评】区分声音的三个特征，是解答此题的关键。
3．（2分）成语“如芒在背”用来形容坐立不安，其本义所涉及的物理概念主要是（ ）
A．质量 B．密度 C．压强 D．速度
【分析】根据成语的本意，结合压强大小的影响因素分析解答。
【解答】解：“如芒在背”是指好像有芒刺扎在背上一样，芒刺很细，受力面积很，在压力
一定时，压强很大，故扎在背上感觉很疼，涉及的物理概念主要是压强。
故ABD错误，C正确。
故选：C。
第8页（共26页）【点评】此题考查压强，诗句、成语中蕴含着很多的物理知识，应注意挖掘，并学会运用。
4．（2分）下列光不属于色光的三原色的是（ ）
A．红光 B．黄光 C．绿光 D．蓝光
【分析】光的三原色：红、绿、蓝，按一定比例混合可组合出不同的色光。
【解答】解：因为光的三原色包括的是红、绿、蓝，因此黄光不属于这一范围。
故选：B。
【点评】光的三原色：红、绿、蓝。颜料的三原色：品红、青、黄。注意在应用是区分开。
5．（2分）重为G的篮球被竖直向上抛出，篮球在空中上升的过程中，受到重力和空气阻力的
合力F的大小（ ）
A．等于G B．等于零 C．大于G D．小于G
【分析】先对篮球进行受力分析，然后根据力的合成方法求篮球受的合力，最后做出判断。
【解答】解：在篮球向上运动的过程中，篮球受竖直向下的重力G，竖直向下的空气阻力f，
则篮球受的合力F合 ＝G+f＞G。
故选：C。
【点评】本题考查了力的合成，解题的关键是判断出篮球所受阻力的方向。
6．（2分）甲、乙两车从同地向同一方向做匀速直线运动，其中甲车的s﹣t图象如图所示。若
甲车出发时间早于乙车出发时间2秒，当甲车运动3秒时两车的距离为3.6米，则乙车的
速度（ ）
A．一定为3.6米/秒 B．一定为6.0米/秒
C．可能为1.2米秒 D．可能为2.4米/秒
【分析】首先根据图象求出甲车的速度，再结合题意得出两车的速度大小关系，然后根据
两车的3s时的路程之差等于3.6m，利用速度公式列出等式求解。
【解答】解：由图可知，甲车6s通过的路程s＝4.8m，
则其速度：v甲 ＝ ＝ ＝0.8m/s，
甲、乙两车从同地向同一方向做匀速直线运动，当甲车运动3s时两车的距离为3.6米，
第9页（共26页）故乙车的速度大于甲车的速度，
设甲车行驶的时间为t甲 ，则乙车行驶的时间为t甲 ﹣2s，
根据题可得，s乙 ﹣s甲 ＝v乙t乙 ﹣v甲t甲 ＝3.6m，
即：v乙 （t甲 ﹣2s）﹣v甲t甲 ＝3.6m，
代入数据可得：v乙×（3s﹣2s）﹣0.8m/s×3s＝3.6m，
解得：v乙 ＝6m/s。
故选：B。
【点评】此题考查速度公式及其应用，关键是根据两车的3s时的路程之差等于3.6m，利用
速度公式列出等式。
7．（2分）在如图所示的电路中，电源电压保持不变，电压表V可能接在电路的AB或CD两
点间。现闭合开关S，在滑动变阻器R 滑片P向右端移动的过程中，电压表示数与电流表
2
示数的比值（ ）
A．一定变小 B．可能变小 C．一定不变 D．可能不变
【分析】由电路图和题意可知，R 与R 串联，电流表测电路中的电流，电压表可能接在电
1 2
路的AB或CD两点间，根据欧姆定律可知电压表示数与电流表示数的比值与对应的电阻，
根据滑片的移动可知对应的电阻变化，从而得出答案。
【解答】解：由电路图和题意可知，R 与R 串联，电流表测电路中的电流，电压表可能接在
1 2
电路的AB或CD两点间，
由I＝ 的变形式R＝ 可知，
电压表接在AB之间时，电压表示数与电流表示数的比值等于R 的阻值，
1
电压表接在CD之间时，电压表示数与电流表示数的比值等于R 接入电路的阻值，
2
因滑动变阻器R 滑片P向右端移动的过程中，R 的阻值不变，R 接入电路中的电阻变大，
2 1 2
所以，电压表示数与电流表示数的比值可能不变，也可能变大，故ABC错误、D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到欧姆定律的应用，是一道较为简单的应用题。
8．（2分）如图所示，均匀正方体甲、乙置于水平地面上（甲的边长小于乙的边长），小物块丙
第10页（共26页）置于正方体乙上表面的中央，此时甲对地面的压强等于乙对地面的压强。现将丙从乙的上
表面移至甲的上表面，若甲、乙对地面压力的变化量分别为△F甲 、△F乙 ，对地面压强的变
化量分别为△p甲 、△p乙 ．则（ ）
A．△F甲 ＝△F乙 ，△p甲 ＞△p乙 B．△F甲 ＝△F乙 ，△p甲 ＜△p乙
C．△F甲 ＞△F乙 ，△p甲 ＞△p乙 D．△F甲 ＞△F乙 ，△p甲 ＜△p乙
【分析】物体放在水平地面上，物体对地面的压力大小等于物体的重力大小，在受力面积
不变时，物体对地面的压强等于物体对地面的压力和受力面积的比。
【解答】解：（1）甲乙放在水平地面上，丙叠放在乙上，甲对地面的压力大小等于甲的重，乙
对地面的压力等于乙和丙的总重，
当把丙叠放在甲上，甲对地面的压力等于甲和丙的总重，乙对地面的压力等于乙的重，
所以甲对地面的增加的压力等于丙的重，乙对地面的压力减少的压力等于丙的重，所以甲、
乙对地面压力的变化量相等，故△F甲 ＝△F乙 。
（2）甲乙放在水平地面上，丙叠放在乙上，
甲对地面的压强为：
p甲 ＝ ＝ ，
乙对地面的压强为：
p乙 ＝ ＝ ＝ + ，
甲乙放在水平地面上，丙叠放在甲上，
甲对地面的压强为：
p'甲 ＝ ＝ ＝ + ，
乙对地面的压强为：
第11页（共26页）p'乙 ＝ ＝ ，
甲的压强变化量为：△p甲 ＝p'甲 ﹣p甲 ＝ ，
乙的压强变化量为：△p乙 ＝p乙 ﹣p'乙 ＝ ，
因为甲的边长小于乙的边长，
所以甲的底面积小于乙的底面积，
所以，△p甲 ＞△p乙 。
故选：A。
【点评】在受力面积不变时，对于压强的变化量也等于压力变化量和受力面积的比。
二、填空题（共22分）请将结果填入答题纸的相应位置．
9．（3分）一节干电池的电压为 1. 5 伏。在原子中，电子带 负 电（选填“正”或“负“）
四冲程汽油机工作中，做功冲程将内能转化为 机械 能。
【分析】（1）一节干电池的电压为1.5V；
（2）在原子中，原子核带正电，电子带负电。
（3）四冲程汽油机的做功冲程，将汽油燃烧后的内能转化为机械能。
【解答】解：一节干电池的电压为 1.5伏。
在原子中，电子带负电。
四冲程汽油机工作中，做功冲程将内能转化为机械能。
故答案为：1.5；负；机械。
【点评】要能记住常见电压值，电子带负电，明确内燃机的工作过程中的能量转化；是解答
此题的关键。
10．（3分）如图所示，图（a）是光的 反射 现象，图（b）是光的 折射 现象。现将图（b）中
水杯放在太阳下晒一段时间后，水温升高，这是通过 热传递 的方式增加内能的。
第12页（共26页）【分析】（1）平面镜成像是由于光的反射形成的，平面镜成的是虚像。
（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏折，即光的折射现象；
（3）改变物体的内能的方式有做功和热传递，这两种方式是等效的。
【解答】解：
（1）图（a）是平面镜成像，属于光的反射现象；
（2）图（b）是看到一根铅笔通过玻璃杯发生了错位，是光的折射现象。
（3）将图（b）中水杯放在太阳下晒一段时间后，温度将会升高，这是通过热传递方式改变
了水的内能。
故答案为：反射；折射；热传递。
【点评】本题考查了学生对光的反射、折射现象及改变物体内能的方式的理解和掌握，难
度不大，属于基础题目。
11．（3分）拍打篮球，手会有疼痛的感觉，这是因为力的作用是 相互 的。篮球下落的过程
中，其重力势能 减小 ，惯性 不变 （均选填“变大”“不变”或“变小”）。
【分析】（1）物体间力的作用是相互的；
（2）物体的重力势能与物体质量和高度有关，在质量一定的情况下，高度越小，物体重力
势能越小；
（2）物体的惯性只与质量有关。
【解答】解：
拍打篮球，手会有疼痛的感觉，这是因为力的作用是相互的；篮球下落过程中，高度减小，
重力势能减小；惯性只与物体的质量有关，篮球下落过程中，质量不变，所以惯性不变。
故答案为：相互；减小；不变。
【点评】此题是一道力学综合题，掌握物体间力的作用是相互的，明确影响惯性和重力势
能的因素，是解答此题的关键。
12．（3分）物体A受到重力为10牛，体积为5×10﹣4米3．若用定滑轮匀速提升该物体，则所
第13页（共26页）用力的大小为 1 0 牛。若将物体A浸没在水中，受到的浮力为 5 牛，重力与浮力的
合力的方向是 竖直向下 。（不计摩擦和绳重）
【分析】（1）定滑轮实质是等臂杠杆，使用定滑轮不能省力，但能改变力的方向，不计摩擦
和绳重，拉力等于物体重力；
（2）物体浸没水中时排开水的体积等于物体的体积，利用阿基米德原理F浮 ＝G排 ＝ 水gV
求物体受到的浮力； ρ
排
（3）同一直线上反方向二力的合成：合力大小等于两个力之差，合力的方向与较大的力的
方向相同。
【解答】解：
（1）使用定滑轮不能省力，不计摩擦和绳重，拉力F＝G＝10N；
（2）物体浸没水中时排开水的体积：
V排 ＝V＝5×10﹣4m3，
物体受到水的浮力：
F浮 ＝ 水gV排 ＝1×103kg/m3×10N/kg×5×10﹣4m3＝5N；
（3）ρ因为物体受到的浮力、重力的方向相反，
所以物体受合力的大小：
F合 ＝G﹣F浮 ＝10N﹣5N＝5N，
该合力的方向与重力方向相同，竖直向下。
故答案为：10；5；竖直向下。
【点评】本题考查了定滑轮的特点、阿基米德原理的应用、同一直线上二力的合成，属于基
础题目。
13．（3分）10秒内通过某导体横截面的电荷量为5库，通过它的电流为 0. 5 安。若该导体
两端的电压为6伏，这段时间内，电流做功为 3 0 焦。标有“100W”字样的用电器正常
工作5小时，消耗的电能为 0. 5 干瓦时。
【分析】（1）知道10秒内通过该导体横截面的电荷量，根据I＝ 求出通过该导体的电流，
又知道导体两端的电压，根据W＝UIt＝UQ求出电流做的功；
（2）已知功率和工作时间，即可根据W＝Pt求出消耗的电能。
【解答】解：通过该导体的电流：
I＝ ＝ ＝0.5A，
第14页（共26页）这段时间内电流做功：
W＝UIt＝6V××0.5A×10s＝30J；
用电器正常工作5小时消耗的电能W′＝Pt′＝0.1kW×5h＝0.5kW•h。
故答案为：0.5；30；0.5。
【点评】本题考查了电流的定义式和电功率公式的应用，关键是注意公式中各物理量的单
位要统一。
14．（4分）在如图所示的电路中，电源电压为U，电阻R 、R 的阻值均为R．开关S由断开到
1 2
闭合，电压表V示数与电流表A或A 示数的比值均未发生变化，若电路的故障只发生在
2
电阻R 、R 中的一处，则电路中各电表的示数及故障为： 电压表 V 示数为 U ，电流表 A
1 2
和 A 的示数均为 ，电阻 R 断路。 。
2 1
【分析】由图可知，该电路为并联电路，电压表测量的是电源电压，电流表A测量的是干路
中的电流，电流表A 测量的是通过R 的电流；开关S由断开到闭合，电压表V示数与电
2 2
流表A或A 示数的比值均未发生变化，说明这三个表的示数都没有发生变化，据此分析
2
故障的原因。
【解答】解：由图可知，该电路为并联电路，电压表测量的是电源电压，电流表A测量的是
干路中的电流，电流表A 测量的是通过R 的电流；开关S由断开到闭合，电压表始终测
2 2
量的是电源电压，电源电压不变，则电压表示数不变，示数为U；
电压表V示数与电流表A或A 示数的比值均未发生变化，表明A或A 示数都没有发生
2 2
变化；
若R 断路，开关闭合后，R 没有接入电路中，始终只有R 接入电路中，两个电流表示数相
1 1 2
同，示数为I＝ ，且保持不变，符合题意；
若R 短路，开关闭合后，电源的两端被导线连接，电流表和电源会被损坏，不符合题意；
1
若R 断路，开关闭合后，R 没有接入电路中，R 接入电路中，电流表A示数从0到有，电
2 2 1
流表A 始终示数相同，不符合题意；
2
第15页（共26页）若R 短路，则整个电路短路，电源损坏，不符合题意；
2
故答案为：电压表V示数为U，电流表A和A 的示数均为 ，电阻R 断路。
2 1
【点评】本题考查了电路的动态分析和电路故障的判断，分析好两电阻断路和短路时三电
表示数的变化是关键。
15．（3分）小明在学习奥斯特实验后，知道电与础之间存在联系，于是对电与磁的相关内容
进行整理，部分整理内容如表所示。
电荷 磁体
正、负两种电荷 N、S两个磁极
同种电荷相互排斥
异种电荷相互吸引 同名磁极相互排斥，异名磁极相互吸引
电荷间的相互作用无需直接接触 磁体间的相互作用无需直接接触胡
请你将表格中空缺处填写完整。
①小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。
②（a）你认为小明所类比的“磁的相关知识”是： 磁体的周围存在磁场 。
（b）若确实存在“电场”，我们可以从哪些方面进行学习，请举例： 电场的分布特点和
方向 。
【分析】（1）根据磁极间的相互作用规律分析；
（2）根据磁场的特点和磁场的方向分析。
【解答】解：
根据题意可知，磁场和电场之间的原理非常相似；所以空格处可以填写磁极间的相互
①作用规律：同名磁极相互排斥，异名磁极相互吸引；
（a）磁体的周围存在磁场；
（②b）磁场有一定的方向，磁场中不同点的磁性的大小也不同相同，所以我们可以从电场的
分布特点和方向学习电场。
故答案为： 同名磁极相互排斥，异名磁极相互吸引； 磁体的周围存在磁场；电场的分
布特点和方①向。 ②
【点评】电磁间的基础知识，从课本中概括，培养对比学习找规律的能力。
三、作图题（共7分）请将图直接画在答题纸的相应位置，作團必须使用2B铅笔．
16．（2分）重为8牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力
G。
第16页（共26页）【分析】先画出标度，然后根据规则物体的重心在物体的几何中心，过重心表示出重力的
大小和方向。
【解答】解：画出大小表示4N的标度，然后过物体重心作竖直向下、大小为8N的重力。如
图所示：
。
【点评】画重力的图示的关键是牢记重力的方向总是竖直向下的，会用力的图示表示力三
要素。
17．（3分）如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分
居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
【解答】解：由入射角为30°，可得反射角也为30°，在法线右侧画出反射光线，度数等于入
射角为30°即可，如图所示：
【点评】由于题目已经作出法线，根据反射角等于入射角，在同一平面内法线的另一侧画
出入射光线即可，注意完成题目的要求。要注意入射角是入射光线与法线之间的夹角。
18．（2分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出
电源的正、负极。
第17页（共26页）【分析】（1）在磁体的周围，磁感线从磁体的N极出发回到S极，根据螺线管的N、S极即
可确定磁感线的方向；
（2）磁极间的作用规律是同名磁极相互排斥，异名磁极相互吸引，当小磁针自由静止时，
相互靠近的一定是异名磁极，由此可以确定小磁针的N极。
（3）根据通电螺线管的N、S极和线圈绕向，利用安培定则可以确定线圈中的电流方向，进
而可以确定电源的正负极。
【解答】解：（1）螺线管的右端为S极，则其左端为N极，在磁体周围磁感线从N极出发回
到S极，由此可以确定磁感线的方向是向右的。
（2）根据磁极间的作用规律可知，小磁针靠近螺线管的S极的一端是小磁针的N极。
（3）螺线管的左端为N极，结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电
流方向是从螺线管的右端流入，左端流出；在电源的外部，电流从电源的正极流出，回到
电源负极，所以电源的右端为正极，左端为负极。
答案如下图所示：
【点评】（1）此题考查了磁极间的作用规律、磁感线的方向、安培定则等知识点。
（2）安培定则中共涉及三个方向：电流方向、线圈绕向、磁场方向，告诉其中的两个可以确
定地三个。在此题中，螺线管的S极是解决此题的突破口。
四、计算题（共27分）请将计算过程和答案写入答题纸的相应位置．
19．（5分）质量为5千克的水温度升高2℃，求水吸收的热量Q吸 ．[c水 ＝4.2×103焦（千
克•℃）]
【分析】知道水的质量、水的比热容、水温度的升高值，利用吸热公式Q吸 ＝cm△t求水吸
收的热量。
第18页（共26页）【解答】解：
Q吸 ＝cm△t
＝4.2×103J/（kg•℃）×5kg×2℃
＝4.2×104J。
答：水吸收的热量为4.2×104J。
【点评】本题考查了吸热公式Q吸 ＝cm△t的应用，计算时注意温度升高了（△t）与升高到
（末温）的区别。
20．（5分）木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，求此过程中
拉力做的功W及功率P。
【分析】已知拉力大小、木块在拉力方向上前进的距离，利用W＝Fs求拉力做的功，再根据
功率公式P＝ 求出功率。
【解答】解：拉力做的功：
W＝Fs＝10N×5m＝50J；
拉力做功的功率：
P＝ ＝ ＝5W。
答：此过程中拉力做的功为50J，功率为5W。
【点评】本题考查了功和功率的计算，记住公式是关键，是一道基础题目。
21．（7分）水平地面上有一个质量为1千克、底面积为2×10﹣2米2的薄壁容器，容器内盛有质
量为4千克的水，水深0.3米。求：
水的体积V水 。
①水对容器底部的压强p水 。
②容器对地面的压强p容 。
③【分析】 根据密度的变形公式求出水的体积；
根据p＝①gh求出水对容器底的压强；
② ρ
地面受到的压力等于水和容器的总重力，根据p＝ 求出容器对地面的压强。
③
【解答】解： 由 ＝ 可得，V水 ＝ ＝ ＝4×10﹣3m3；
① ρ
水对容器底部的压强：p水 ＝ 水gh＝1.0×103 kg/m3×9.8N/kg×0.3m＝2940Pa；
② ρ 第19页（共26页）容器对地面的压强：p容 ＝ ＝ ＝ ＝2450Pa。
③
答： 水的体积为4×10﹣3m3；
水①对容器底部的压强为2940Pa；
②容器对地面的压强为2450Pa。
【③点评】此题考查的是密度计算公式、压强计算公式的应用，注意容器对地面的压力等于
容器和液体的重力之和。
22．（10分）在图（a）所示的电路中，电源电压为12伏，电阻R 的阻值为40欧。
1
闭合开关S，求电流表的示数I。
①电路中有A、B、C三点，现将电阻R
2
并联接入其中的某两点，当开关S断开时，观察到
②电流表的指针如图（b）所示。根据相关信息，请写出电阻R 的接入点，并计算电阻R 的阻
2 2
值。
【分析】 闭合开关S时，电路为R 的简单电路，电流表测电路中的电流，根据欧姆定律
1
求出电流①表的示数；
由图（b）可知，电流表的示数可能为0.2A，也可能为1A，分析R 分别接在A、B或B、C
2
②或A、C两点时电路的连接情况，根据串联电路的特点和欧姆定律得出R 的阻值。
2
【解答】解：
闭合开关S时，电路为R 的简单电路，电流表测电路中的电流，
1
①
则电流表的示数I＝ ＝ ＝0.3A；
由图（b）可知，电流表的示数可能为0.2A，也可能为1A，
②若R
2
接在A、B两点时，当开关S断开时，会造成电路断路，电流表无示数，所以此种情况
不可能；
若R 接在B、C两点时，当开关S断开时，R 与R 串联，电流表测电路中的电流，此时电
2 1 2
路中的电流小于0.3A，取0.2A，
第20页（共26页）此时电路的总电阻R总 ＝ ＝ ＝60 ，
Ω
由串联电路中总电阻等于各分电阻之和可得，电阻R
2
的阻值R
2
＝R总 ﹣R
1
＝60 ﹣40 ＝
20 ； Ω Ω
若ΩR
2
接在A、C两点时，当开关S断开时，电路为R
2
的简单电路，电流表测通过R
2
的电流，
则R 的阻值：R ＝ ＝ ＝60 或R ＝ ＝ ＝12 。
2 2 2
Ω Ω
答： 闭合开关S，电流表的示数为0.3A；
电①阻R
2
的接入点为A、C或B、C；电阻R
2
的接入点为A、C时，电阻R
2
的阻值可能为
②60 、也可能为12 ；电阻R 的接入点为B、C时，电阻R 的阻值为20 。
2 2
【点Ω评】本题考查了Ω串联电路的特点和欧姆定律的应用，正确得出电阻R 2Ω的接入点以及对
应的电路连接方式是关键。
五、实验题（共18分）请根据要求在答题纸的相应位置作答．
23．（3分）如图所示为用弹簧测力计测钢块的重力的实验情景，钢块的重力为 3. 2 牛，在
测量前应按 竖直 方向进行调零，测力计是常用实验器材，请写出一个需用测力计进行
实验的实验名称 验证阿基米德原理 。
【分析】使用弹簧测力计前一定要进行零点校正，其次是要观察测力计的量程和分度值，
再根据指针所指示的刻度进行读数；凡是需要测量力的实验都需要弹簧测力计：如探究重
力的大小与什么因素有关、探究摩擦力的大小与什么因素有关以及验证阿基米德原理等。
【解答】解：
使用弹簧测力计前一定要进行零点校正，校正时要在竖直方向上进行；如图所示的弹簧测
力计的量程是0～5N，一个大格表示的是1N，里面有5个小格，分度值为0.2N．弹簧测力
计的示数＝3N+0.2N＝3.2N；凡是需要测量力的实验都需要弹簧测力计：如探究重力的大
第21页（共26页）小与什么因素有关、探究摩擦力的大小与什么因素有关以及验证阿基米德原理等。
故答案为：3.2；竖直；验证阿基米德原理。
【点评】本题考查了弹簧测力计的读数以及使用方法，是每个学生应当掌握的重点知识。
24．（3分）在“探究凸透镜成像的规律”实验中，应调节透镜中心和光源、光屏的中心在
同一高度 ，如图所示为实验情景，图中实验器材A是 光具座 （填写器材名称），若此
时烛焰在光屏上成缩小的像，则蜡烛到凸透镜的距离 大于 2倍焦距（选填“大于”或
“小于”）。
【分析】为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致
在同一高度；
蜡烛、凸透镜、光屏需要安装在光具座上；
当物距大于二倍焦距时，成倒立、缩小的实像。
【解答】解：
实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，
目的是使烛焰的像成在光屏的中央；
A是光具座，蜡烛、凸透镜、光屏需要安装在光具座上；
烛焰在光屏上成缩小的像，则物距应大于二倍焦距。
故答案为：同一高度；光具座；大于。
【点评】此题是探究凸透镜成像的实验，考查了学生对实验操作的要求。一定要注意实验
前的调整工作。为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度
处。同时还考查了凸透镜成像的规律及应用。
25．（4分）在学习压强概念后，小明和小红知道了固体由于受到重力的作用会对支撑面产生
压强，由此提出问题：液体也受重力的作用，它所产生压强的特点与固体相同吗？
他们分别将质量相等的水和冰块放入两个相同的塑料袋中，观察到图（a）所示的现象。
①你认为产生上述现象的原因：液体具有 流动性 。
第22页（共26页）他们根据图（a）现象以及生活经验，提出“液体内部存在压强，液体内部的压强是向各
②个方向的，且随深度增加而增大”的假设，于是利用U形管压强计进行研究，实验过程及
记录如图（b）所示。根据图（b）可得出的初步结论是： 同种液体内部深度越深，压强越大
。
他们通过实验，在初步认识液体内部压强与深度、密度的关系后，继续用水、一端扎有
③橡皮薄膜的玻璃筒等器材进行定量研究，他们在玻璃筒中加入适量的水，使浸入水中的橡
皮薄膜保持平整，如图c所示，然后利用压强定义公式对橡皮膜受到玻璃筒内水的压强进
行分析推导，从而获得了液体内部压强的公式p＝ gh。
ρ
（a）“橡皮薄膜保持平整”，是为了使玻璃筒内水对橡皮膜的压强 等于 玻璃筒外水对
橡皮膜的压强（选填“大于”“等于”或“小于”）。
（b）请你写出得到“液体内部的压强跟深度h有关”的分析推导过程。
【分析】（1）同固体相比，液体具有流动性，因此，它会向各个方向产生压强的作用；
（2）液体内部的压强与液体的深度和密度都有关系，在实验中，应控制其中的一个量保持
不变，才能观察压强与另一个量的关系，从控制变量法的角度可判断此题的实验过程。
（3）橡皮薄膜保持平整时，受到平衡力的作用，受力面积相同，压强相同；要知道液面下某
处竖直向下的压强，可以设想在此处有个水平放置的平面，计算这个平面上方液柱对这个
平面的压强即可。
【解答】解： 液体的流动性会使其对四周都产生压强，这也是图a的实验现象中所能观
察得到的； ①
他们根据图（a）现象以及生活经验，提出“液体内部存在压强，液体内部的压强是向各
②个方向的，且随深度增加而增大”的假设，于是利用U形管压强计进行研究，实验过程及
第23页（共26页）记录如图（b）所示。探究液体压强大小与深度的关系，应控制液体的密度相同、金属盒的
方向相同，而深度不同，根据图（b）可得出的初步结论是：同种液体内部深度越深，压强越
大；
（a）橡皮薄膜保持平整时，受到平衡力的作用，橡皮薄膜上下的受力面积相同，根据p
③
＝ 可知，橡皮薄膜处管外水的压强等于管内水产生的压强；
（b）设某一平面在静止液面下的深度为h，平面的面积为S；
这个液柱的体积 V＝Sh；
这个液柱的质量 m＝ V＝ Sh；
这个液柱的重力也就是ρ对水ρ平面的压力 F＝G＝mg＝ gSh；
ρ
平面受到的压强：P＝ ＝ ＝ ＝ ＝ ＝ gh。
ρ
故答案为：
流动性；
①同种液体内部深度越深，压强越大；
②
（a）等于；（b）P＝ ＝ ＝ ＝ ＝ ＝ gh。
③ ρ
【点评】本题考查液体压强的特点及公式的推导过程，关键明白静止液体内部压强跟深度
的定量关系。
26．（8分）小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、
6、8、10和12伏六挡，滑动变阻器有A、B两种规格（A标有“10欧2安”的字样、B标有
“20欧2安”的字样），待测小灯标有“2.5伏”的字样。
小华选择某挡电源电压和某规格的滑动变阻器进行实验，他正确连接电路且规范操作，
①闭合开关时，发现小灯泡发光较亮，电压表、电流表的示数如图所示。
（a）此时小灯泡的电功率 高于 额定功率（选填“高于”“等于”或“低于”）；
（b）通过计算说明此时所选用的电源电压和滑动变阻器的规格 “ 1 0 欧 2 安” 。
小华为使小灯泡正常发光，经过思考后，对相关实验器材进行了调整，并根据调整重新
②实验，实验过程中操作规范、步骤正确。小华移动变阻器的滑片至小灯泡正常发光，此时
第24页（共26页）观察到电流表的示数为0.3安，并发现滑片恰好在变阻器的中间区域内。
（a）小灯泡的额定功率为 0.7 5 瓦；
（b）通过计算说明小华对相关实验器材所进行的可能的调整 将电源从 6V 调整为 4V
。
【分析】 （a）灯泡的实际电压越大，实际功率越大。由图读出电压表示数与灯泡的额定电
压比较可①知实际功率与额定功率的关系；
（b）由电表示数，根据串联电路特点和欧姆定律结合电源电压分析解答；
（a）灯泡正常发光时两端电压等于额定电压，由P＝UI计算灯泡的额定功率；
（②b）小灯泡正常发光时，滑片恰好在变阻器的中间区域，由此根据串联电路特点和欧姆定
律分析判断此时的电源电压值，从而可知对实验器材的调整方式。
【解答】解： （a）测定小灯泡的电功率实验中，电压表应测灯泡两端电压。由图知，电压
表选用0～3①V量程，分度值为0.1A，此时灯泡两端电压为2.8V，高于灯泡的额定电压
2.5V，所以灯泡的电功率高于额定功率；
（b）电源的电压有2、4、6、8、10和12伏六挡，
正确连接电路且规范操作，闭合开关时，为保护电路滑动变阻器连入电路应为其最大值。
由图知，电流表使用0～0.6A量程，分度值0.02A，示数为0.32A，
若选用“10欧 2安”的滑动变阻器，由串联电路特点和欧姆定律可得电源电压：U＝
U
L
+U滑 ＝U
L
+IR滑 ＝2.8V+0.32A×10 ＝6伏（符合）；
若选用“20欧 2安”，则U＝U
L
+UΩ滑 ＝U
L
+IR滑 ＝2.8V+0.32安×20 ＝9.2伏（不符合）；
综上可知，此时所选用的电源电压为6V，滑动变阻器的规格为“1Ω0欧 2安”。
（a）灯泡正常发光时两端电压等于其额定电压2.5V，由题知，此时通过灯泡的电流为
②0.3A，
所以灯泡的额定功率P额 ＝U额I额 ＝2.5V×0.3A＝0.75W；
（b）移动变阻器的滑片，小灯泡正常发光时电流为0.3A，此时滑片恰好在变阻器的中间区
域，
若选用“10欧 2安”的滑动变阻器，由串联电路特点和欧姆定律可得电源电压：U＝
U
L
+U滑 ＝U
L
+IR滑 ＝2.5V+0.3A× 10 ＝4伏（符合）；
Ω
若选用“20欧 2安”，则U＝U
L
+U滑 ＝U
L
+I× R变 ＝2.5V+0.3A× 20 ＝5.5V（不符
Ω
合）；
第25页（共26页）所以小华将电源从6V调整为4V。
故答案为： （a）高于；（b）“10欧 2安”； （a）0.75；（b）将电源从6V调整为4V。
【点评】本题①是测定小灯泡的电功率实验，主要②考查了串联电路特点和欧姆定律的应用、
电功率的计算，要知道灯泡正常发光时两端电压等于额定电压，有一定难度。
第26页（共26页）
