静安、青浦区 2014~2015 学年第一学期教学质量调研
试卷
九年级理化（物理部分）
2015.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、单项选择题（共16分）
下列各题均只有一个正确选项，请将所选选项的代号用 2B 铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。

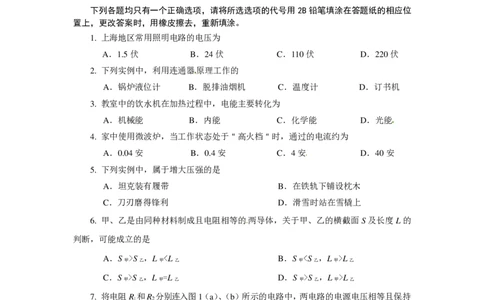

1. 上海地区常用照明电路的电压为
A．1.5伏 B．24伏 C．110伏 D．220伏
[来源:学科网]
2. 下列实例中，利用连通器原理工作的
A．锅炉液位计 B．脱排油烟机 C．温度计 D．订书机
3. 教室中的饮水机在加热过程中，电能主要转化为
A．机械能 B．内能 C．化学能 D．光能
4. 家中使用微波炉，当工作状态处于＂高火档＂时，通过的电流约为
A．0.04安 B．0.4安 C．4安 D．40安
5. 下列实例中，属于增大压强的是
A．坦克装有履带 B．在铁轨下铺设枕木
C．刀刃磨得锋利 D．滑雪时站在雪橇上
6. 甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面S及长度L的
判断，可能成立的是
A．S >S ，L <L B．S <S ，L >L
甲 乙 甲 乙 甲 乙 甲 乙
C．S >S ，L =L D．S >S ，L >L
甲 乙 甲 乙 甲 乙 甲 乙
7. 将电阻R 和R 分别连入图1（a）、（b）所示的电路中，两电路的电源电压相等且保持
1 2
不变，闭合电键 S，发现电流表A、A 的示数一致，下列关于电阻 R 和R 说法中，正确的
1 2 1 2
是 S S
A．电阻R 1 和R 2 均完好 A 1
R1 A
2
B．电阻R、R 中只有一个电阻短路
1 2
R2 R1 R2
C．电阻R、R 中只有一个电阻断路
1 2 [来源:学科网ZXXK]
（a）
图 1
（b）
D．电阻R 和R 均断路
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8. 水平地面上放置均匀正方体甲、乙，它们各自对水平地面的压强相等，甲的边长小
于乙的边长。现在先、后将其中一个放在另一个的上表面中央。当甲在乙的上方时，甲对乙
的压强、压力为p ′、F ′；当乙在甲的上方时，乙对甲的压强、压力为p ′、F ′，则关于
甲 甲 乙 乙
它们的判断正确的是
A．p ′=p ′，F ′<F ′ B．p ′<p ′，F ′>F ′
甲 乙 甲 乙 甲 乙 甲 乙
C．p ′<p ′，F ′<F ′ D．p ′=p ′，F ′>F ′
甲 乙 甲 乙 甲 乙 甲 乙
二、填空题（共28分）
请将结果填入答题纸的相应位置。

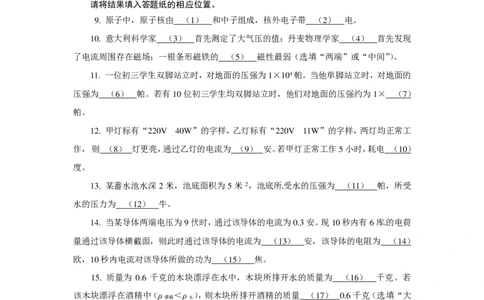

9. 原子中，原子核由 （1） 和中子组成，核外电子带 （2） 电。
10. 意大利科学家 （3） 首先测定了大气压的值；丹麦物理学家 （4） 首先发现
了电流周围存在磁场；一根条形磁铁的 （5） 磁性最弱（选填“两端”或“中间”）。
11. 一位初三学生双脚站立时，对地面的压强为1×104帕。当他单脚站立时，对地面的
压强为 （6） 帕。若有10位初三学生均双脚站立时，他们对地面的压强约为1× （7）
帕。
12. 甲灯标有“220V 40W”的字样，乙灯标有“220V 11W”的字样，两灯均正常工
作， 则 （8） 灯更亮，通过乙灯的电流为 （9） 安。若甲灯正常工作5小时，耗电 （10）
度。
13. 某蓄水池水深2米，池底面积为5米2，池底所受水的压强为 （11） 帕，所受
水的压力为 （12） 牛。
14. 当某导体两端电压为9伏时，通过该导体的电流为0.3安。现10秒内有6库的电荷
量通过该导体横截面，则此时通过该导体的电流为 （13） 安，该导体的电阻为 （14）
欧，10秒内电流对该导体所做的功为 （15） 焦。
15. 质量为 0.6 千克的木块漂浮在水中，木块所排开水的质量为 （16） 千克。若
该木块漂浮在酒精中（ρ ＜ρ ），则木块所排开酒精的质量 （17） 0.6千克（选填“大
酒精 水
于”、“等于”或“小于”）。
16. 小明记录了一定质量水的体积随温度变化的规律，如图2所
示。在 0℃~4℃间，水温升高时，水的体积将 （18） 。当水温
在4℃时，水的密度是 （19） （选填“最大” 或“最小”）；灌
装的饮料（可看作为水）在此温度下存放是最 （20） （选填“安 图2
全” 或“不安全”）。
17. 在图3所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R 的滑片P
2
R1
R2 P
A
2
A V
1 S
V
图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
由中点开始移动（但不移到两端）：
① 电流表A 示数与电流表A 示数的差将 （21） ；
1 2
（选填“变大”、“不变”或“变小”）
② 若电流表A 示数与电流表A 示数的比值变小，变阻
2 1
器R 的滑片P是向 （22） 端移动的。（选填“左”或“右”）
2
18. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受
到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如此我们可以把这层大气比作
为海洋。空气“海洋”内的压强跟液体内部的压强一样，也是指向各个方向的；尽管空气“海
洋”密度不均匀，但在同一深度处压强的大小相等。

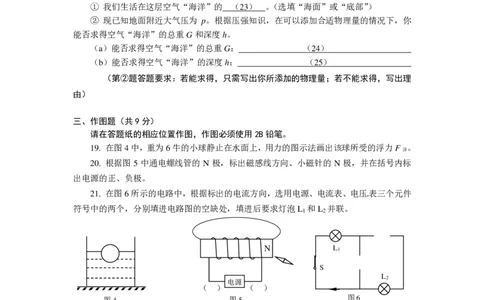

① 我们生活在这层空气“海洋”的 （23） 。（选填“海面”或“底部”）
[来源:学_科_网]
② 现已知地面附近大气压为 p。根据压强知识，在可以添加合适物理量的情况下，你
能否求得空气“海洋”的总重G和深度h。
（a）能否求得空气“海洋”的总重G： （24）
（b）能否求得空气“海洋”的深度h： （25）
（第②题答题要求：若能求得，只需写出你所添加的物理量；若不能求得，写出理
由）
三、作图题（共9分）
请在答题纸的相应位置作图，作图必须使用2B铅笔。
19. 在图4中，重为6牛的小球静止在水面上，用力的图示法画出该球所受的浮力F 。
浮
20. 根据图 5 中通电螺线管的 N 极，标出磁感线方向、小磁针的 N 极，并在括号内标
出电源的正、负极。
21. 在图6所示的电路中，根据标出的电流方向，选用电源、电流表、电压表三个元件
符号中的两个，分别填进电路图的空缺处，填进后要求灯泡L 和L 并联。
1 2
N L1
S
L2
电源
（ ） （ ）
图4 图5 图6
四、计算题（共27分）
请将计算过程和答案写入答题纸的相应位置。
22. 浸在水中的合金块排开水的体积为4×10-4米3，求合金块浮力F 的大小。
浮
23. 在一个空瓶内装满水，瓶和水的总质量为400克，此时将一合金块浸没在水中，溢
出100克水，瓶、合金块和瓶内水的总质量为650克。求：
① 合金块的质量m。
② 合金块的体积V。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
24. 甲、乙、丙是由同种材料制成的实心长方体，其中乙和丙的大小规格相同。现甲、
丙均平放水平面上，乙竖放在丙的上表面中央，如图7所示。
① 若甲对地面的压强为 4.9×103帕，甲的底面积为 0.01 米 2，求：
（a）甲对地面的压力 F；
（b）甲的质量 m。 乙 a
② 若长方体的密度为 ρ，乙和丙的长、宽、高三者中，长度为 甲 丙 c
a、高度为c，求：
图7
（a）乙对丙的压强 p ；
乙
（b）丙对地面的压强 p 。
丙
（第②题答题所涉及的物理量均用字母表示）

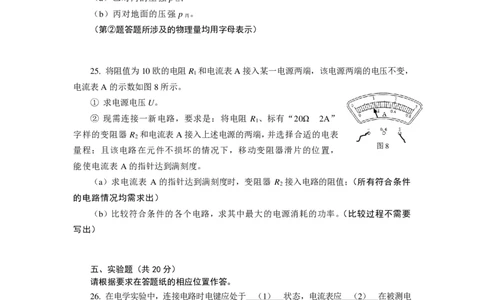

25. 将阻值为10欧的电阻R 和电流表A接入某一电源两端，该电源两端的电压不变，
1
电流表A的示数如图8所示。
① 求电源电压U。
② 现需连接一新电路，要求是：将电阻 R 、标有“20Ω 2A”
1
字样的变阻器 R 和电流表A接入上述电源的两端，并选择合适的电表
2
图8
量程；且该电路在元件不损坏的情况下，移动变阻器滑片的位置，
能使电流表 A的指针达到满刻度。
（a）求电流表 A 的指针达到满刻度时，变阻器 R 接入电路的阻值；（所有符合条件
2
的电路情况均需求出）
（b）比较符合条件的各个电路，求其中最大的电源消耗的功率。（比较过程不需要
写出）
五、实验题（共20分）
请根据要求在答题纸的相应位置作答。
[来源:学科网ZXXK]
26. 在电学实验中，连接电路时电键应处于 （1） 状态，电流表应 （2） 在被测电
路（选填“串联”或“并联”），电流应从电流表的 （3） 接线柱流入。
27. 在“测定铁块的密度”实验中，若所用铁块为正方体，则可用天平测铁块的
（4） ，可用 （5） 或 （6） 测量铁块的体积（填写两种测量工具）。
28. 图9（a）所示的装置叫做 （7） 。在探究液体内部的压强与 （8） 的关系时，
进行如图9（b）、（c）和（d）所示实验操作，图中三容器所盛是 （9） 液体。
（a） （b） 图 9 （c） （d）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
29. 某小组同学通过实验研究圆柱体浸入液体（足够深）的过程中测力计示数的变化情
况。如图 10所示，他们将高 H 为0.10米的圆柱体A 挂在测力计下，逐步改变其下表面到
液面的距离h，读出相应的测力计示数F，将h和F记录在表一中。然后，他们变换液体重
复实验，将数据记录在表二中。为进一步研究F和h 的关系，他们计算了每一次实验中 F
的变化量F，并将结果分别记录在表一和表二的后一列中。（已知＜）
1 2
表一（液体密度为1） 表二（液体密度为2）
实验 h F F 实验 h F F
[来源:学+科+网Z+X+X+K] 序号 （米） （牛） （牛） 序号 （米） （牛） （牛）
1 0 22.0 0 9 0 22.0 0
2 0.01 21.2 0.8 10 0.01 21.0 1.0
3 0.02 20.4 1.6 11 0.02 20.0 2.0
4 0.04 18.8 3.2 12 0.04 18.0 4.0
A
5 0.05 18.0 4.0 13 0.05 17.0 5.0
6 0.08 15.6 6.4 14 0.08 14.0 8.0
7 0.10 14.0 8.0 15 0.10 12.0 10.0
图10 8 0.14 14.0 8.0 16 0.14 12.0 10.0
[来源:学,科,网Z,X,X,K]
① 分析比较实验序号 （10） 等数据中 F 和 h 的关系及相关条件，可
得出的初步结论是：在圆柱体浸入同种液体过程中，F随h的增大而减小。
② 请进一步综合分析表一、表二的相关数据，并归纳得出结论。
（a）分析比较实验序号1～7或9～15中F 和h的数据及相关条件，可得出的初步结
论是：
（11） 。
（b）分析比较实验序号1～7和9～15中F和h的数据及相关条件，可得出的初步结
论是：
（12） 。
③ 他们发现圆柱体浸入液体后，F会不随h而变化。若其它圆柱体浸入液体（足够深）
后也出现该现象。请你根据本实验的相关数据及条件，初步判断出现该现象的条件是
（13） 。
30. 小明在做“用电流表、电压表测电阻”实验，所用器材如下：电源（电压保持不变）、
电流表、电压表（0~15伏量程损坏）、待用滑动变阻器有两种规格（分别标有“5Ω 3A”、
“50Ω 2A”的字样）、待测电阻R 、电键S以及导线若干。小明选择了一种规格的变阻器，
x
正确串联电路且步骤正确，然后将电压表并联在合适的电路两端，闭合电键S后，观察电流
表、电压表的示数并记录于实验序号1中，随后移动变阻器的滑片，多次测量，实验记录于
实验序号2和3。此时，小明发现仅通过以上实验数据，无法得出每一次实验的结果。小明教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
在分析、思考后，选择了另一种规格的变阻器，重新正确串联电路且步骤正确，并将电压表
并联在合适的电路两端，闭合电键 S 后，记录此时的电流表、电压表的示数为 0.1 安、1.0
伏。这样利用第4次实验数据，解决了前3次不能得出实验结果的问题。
① 求实验所用电源的电压。（本小题需要写出计算过程） （14）
[来源:Zxxk.Com]
② 请将下表填写完整。（计算电阻时，精确到0.1欧） （15）
实验 电压表的 电流表的 电阻Rx 电阻Rx的
序号 示数（伏） 示数（安） （欧） 平均值（欧）
1 2.0 0.40
2 1.2 0.48
3 0.3 0.56
（8） （9）
（10）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
答案和评分参考
15.01
题号 答案及评分参考
一、16分 1．D。 2．A。 3．B。 4．C。 5．C。 6．D。 7．D。 8．C。
说明：第9~16题，每格1分；第17、18格，每题4分。
9．（1）质子； （2）负。
10．（3）托里拆利； （4）奥斯特； （5）中间。
11．（6）2×104； （7）104。
12．（8）甲； （9）0.05； （10）0.2。
13．（11）1.96×104； （12）9.8×104。
二、28分
14．（13）0.6； （14）30； （15）108。
15．（16）0.6； （17）等于。
16．（18）变小； （19）最大； （20）安全。
17．（21）不变； （22）右。
18．（23）底部 （24）地球的表面积S
[来源:学*科*网]
（25）不能求深度h，因为大气层的密度不均匀。(答案合理均给分)
19．力的大小、方向、作用点 3分
三、9分
20．磁感线方向、小磁针的N极、电源的正、负极 3分
（每题3分）
21．电路正确 3分
F =ρ g V 2分
22． 浮 液 排 [来源:
[来源:Zxxk.Com] 学,科,网]
=1.0×103千克/米3×9.8牛/千克×4×10-4米3 1分
（4分）
=3.92牛 1分
① m=650克+100克-400克=350克 1分
23．
② V = V = m /ρ 2分
水 水 水
（4分）
=100克/1.0克/厘米3=100厘米3 1分
四、
27分 ①（a）F=pS 1分
=（4.9×103帕×0.01米2）= 49牛 1分
（b）m=G /g=F /g 1分
24．
=49牛/9.8牛/千克=5千克 1分
（8分）
②（a）p = F/S= m g/S= ρV g/S=ρgh=ρga 2分
乙
（b）乙的放置方式不影响丙对地面的压强，所以乙可以看作平放在丙之上。
p =ρgh =2ρgc 2分
丙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① U=IR =0.9安×10欧=9伏 2分
1
② （a）当电阻R1 与变阻器R2 串联，电流表选择 0~0.6安量程
R= U/I=9伏/0.6安=15欧
R = R－R =15欧－10欧=5欧 3分
2 1
25． 当电阻R1 与变阻器R2 并联，电流表测量R2 的电流并选择0~0.6安量程
（11分） R = U /I = 9伏/0.6安=15欧 2分
2 2 2
（b）电阻R 与变阻器 R 并联时，电源消耗最大功率
1 2
I =U/R =9伏/10欧=0.9安
1 1
I= I +I =0.9安+0.6安=1.5安 2分
1 2
P= U I=1.5安×9伏=13.5瓦 2分
说明：第26~28题，每题3分；第29题5分；第30题6分。
26．（1）断开； （2）串联； （3）+。
27．（4）质量； （5）量筒； （6）刻度尺。
28．（7）U形管压强计； （8）深度； （9）同种。
29．（10）1～7或9～15；
（11）在圆柱体浸入同种液体过程中，F与h成正比；
（12）在圆柱体浸入不同液体过程中，当h一定时，液体密度大，F大；
（13）浸入深度h等于或大于圆柱体的高度（圆柱体浸没）。
五、 30.（14）U=U 1 +IR 2 =1伏+0.1安×50欧=6伏
20分 （15）
实验 电压表的 电流表的 电阻Rx 电阻Rx平均值
示数（伏） 示数（安） （欧） （欧）
序号
1 2.0 0.40 10.0
2 1.2 0.48 10.0 10.1
3 0.3 0.56 10.2
