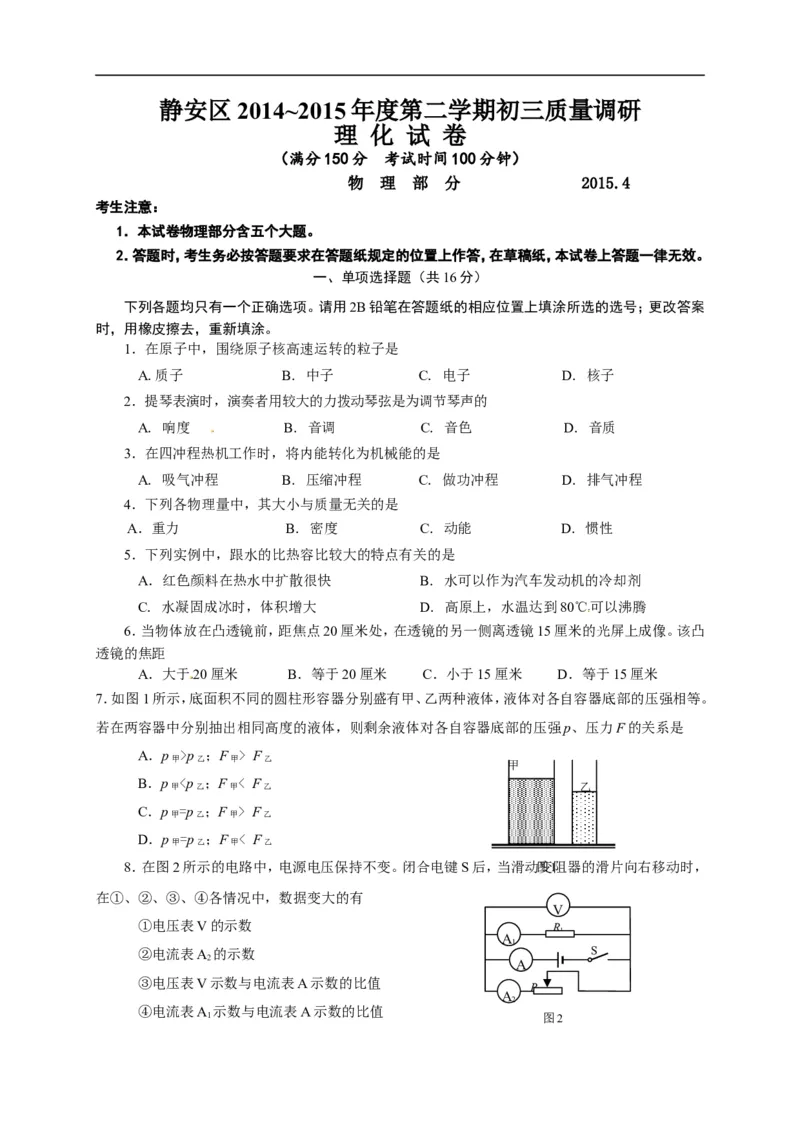

静安区 2014~2015 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2015.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。
一、单项选择题（共16分）
下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案
时，用橡皮擦去，重新填涂。
[来源:学#科#网Z#X#X#K]

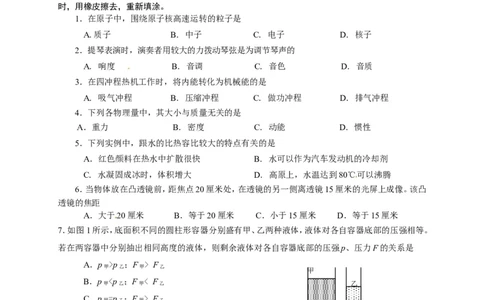

1．在原子中，围绕原子核高速运转的粒子是
A.质子 B. 中子 C. 电子 D. 核子
2．提琴表演时，演奏者用较大的力拨动琴弦是为调节琴声的
A. 响度 B. 音调 C. 音色 D. 音质
3．在四冲程热机工作时，将内能转化为机械能的是
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
4．下列各物理量中，其大小与质量无关的是
[来源:学。科。网Z。X。X。K]
A．重力 B. 密度 C. 动能 D. 惯性
5．下列实例中，跟水的比热容比较大的特点有关的是
A．红色颜料在热水中扩散很快 B. 水可以作为汽车发动机的冷却剂
C. 水凝固成冰时，体积增大 D. 高原上，水温达到80℃可以沸腾
6．当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像。该凸
透镜的焦距
A．大于20厘米 B．等于20厘米 C．小于15厘米 D．等于15厘米
7．如图1所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压强相等。
若在两容器中分别抽出相同高度的液体，则剩余液体对各自容器底部的压强p、压力F的关系是
A．p >p ；F > F
甲 乙 甲 乙
甲
B．p 甲 <p 乙 ；F 甲 < F 乙 乙
C．p =p ；F > F
甲 乙 甲 乙
D．p =p ；F < F
甲 乙 甲 乙
8．在图2所示的电路中，电源电压保持不变。闭合电键S后，当滑动图变1阻器的滑片向右移动时，
在①、②、③、④各情况中，数据变大的有
V
①电压表V的示数 R
1
A
1
②电流表A 的示数 S
2
A
③电压表V示数与电流表A示数的比值
R
A 2
2
④电流表A 示数与电流表A示数的比值
1 图2A. 只有① B. ②和③ C. 只有③ D. ③和④

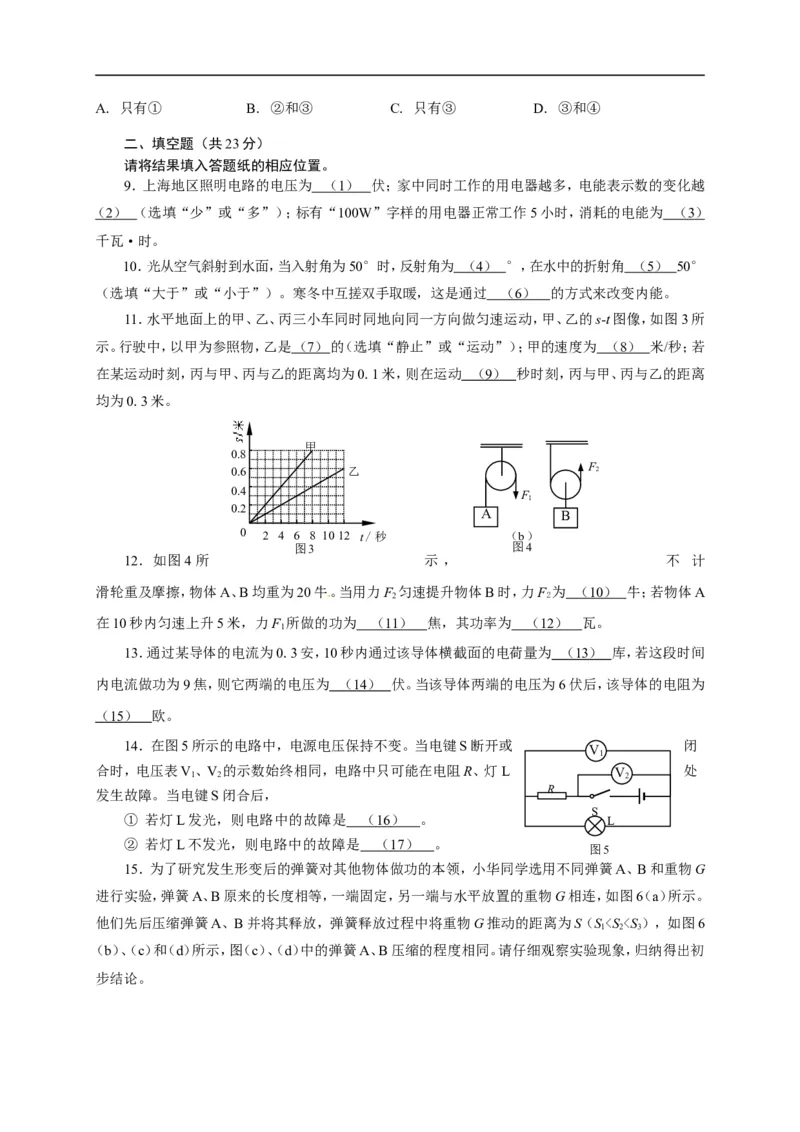

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．上海地区照明电路的电压为 （ 1 ） 伏；家中同时工作的用电器越多，电能表示数的变化越
（ 2 ） （选填“少”或“多”）；标有“100W”字样的用电器正常工作5小时，消耗的电能为 （ 3 ）
千瓦·时。
10．光从空气斜射到水面，当入射角为50°时，反射角为 （ 4 ） °，在水中的折射角 （ 5 ） 50°
（选填“大于”或“小于”）。寒冬中互搓双手取暖，这是通过 （ 6 ） 的方式来改变内能。

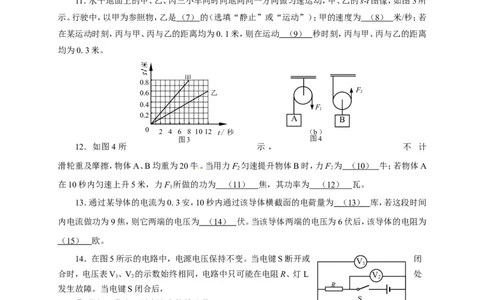

11．水平地面上的甲、乙、丙三小车同时同地向同一方向做匀速运动，甲、乙的s-t图像，如图3所
示。行驶中，以甲为参照物，乙是 （ 7 ） 的（选填“静止”或“运动”）；甲的速度为 （ 8 ） 米/秒；若
在某运动时刻，丙与甲、丙与乙的距离均为0.1米，则在运动 （ 9 ） 秒时刻，丙与甲、丙与乙的距离
均为0.3米。
甲
0.8
F
0.6 乙 2
0.4
F
1
0.2 A B
0 2 4 6 8 1012 t/秒 （b）
图3 图4
12．如图4所 示 ， 不 计
滑轮重及摩擦，物体A、B均重为20牛。当用力F 匀速提升物体B时，力F 为 （ 1 0 ） 牛；若物体A
2 2
在10秒内匀速上升5米，力F 所做的功为 （ 1 1 ） 焦，其功率为 （ 1 2 ） 瓦。
1
13．通过某导体的电流为0.3安，10秒内通过该导体横截面的电荷量为 （ 1 3 ） 库，若这段时间
内电流做功为9焦，则它两端的电压为 （ 1 4 ） 伏。当该导体两端的电压为6伏后，该导体的电阻为
（ 1 5 ） 欧。
14．在图5所示的电路中，电源电压保持不变。当电键S断开或
V
闭
1
合时，电压表V、V 的示数始终相同，电路中只可能在电阻R、灯L V 处
1 2 2
R
发生故障。当电键S闭合后，
S
① 若灯L发光，则电路中的故障是 （ 1 6 ） 。 L
② 若灯L不发光，则电路中的故障是 （ 1 7 ） 。
图5

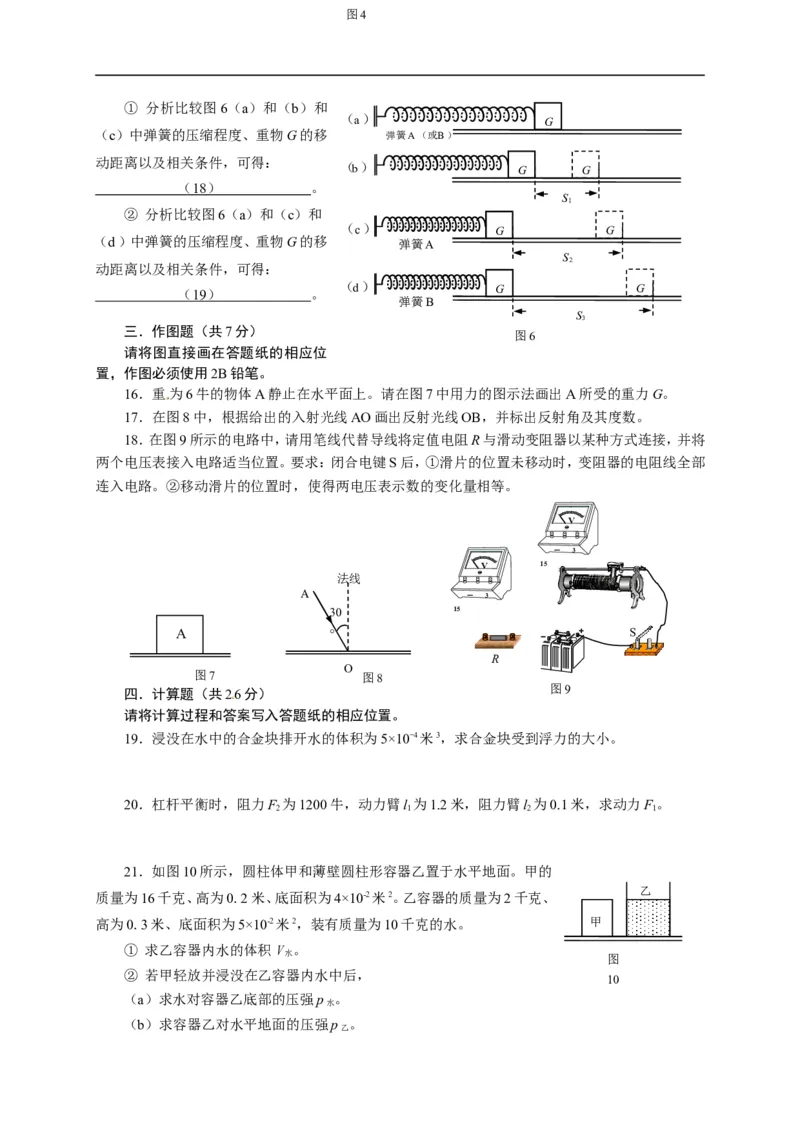

15．为了研究发生形变后的弹簧对其他物体做功的本领，小华同学选用不同弹簧A、B和重物G
进行实验，弹簧A、B原来的长度相等，一端固定，另一端与水平放置的重物G相连，如图6（a）所示。
他们先后压缩弹簧A、B并将其释放，弹簧释放过程中将重物G推动的距离为S（S<S<S），如图6
1 2 3
（b）、（c）和（d）所示，图（c）、（d）中的弹簧A、B压缩的程度相同。请仔细观察实验现象，归纳得出初
步结论。图4
① 分析比较图6（a）和（b）和
（a）
G
（c）中弹簧的压缩程度、重物G的移 弹簧A（或B）
动距离以及相关条件，可得：
（b）
G G
（ 1 8 ） 。
S
1
② 分析比较图6（a）和（c）和
（c） G G
（d）中弹簧的压缩程度、重物G的移 弹簧A
S
2
动距离以及相关条件，可得：
（ 1 9 ） 。 （d） G G
弹簧B
S
3

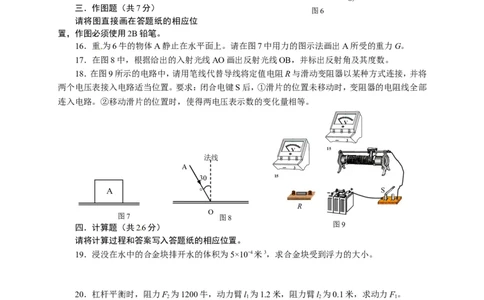

三．作图题（共7分）
图6
请将图直接画在答题纸的相应位
置，作图必须使用2B铅笔。
16．重为6牛的物体A静止在水平面上。请在图7中用力的图示法画出A所受的重力G。
17．在图8中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
18．在图9所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接，并将
两个电压表接入电路适当位置。要求：闭合电键S后，①滑片的位置未移动时，变阻器的电阻线全部
连入电路。②移动滑片的位置时，使得两电压表示数的变化量相等。
V
－ 3
V 15
法线
A － 3
30 15
A S
R
O
图7 图8
四．计算题（ 共 2 6分） 图9
请将计算过程 和 答 案写入答题纸的相应 位 置 。
19．浸没在水 中 的 合金块排开水的体积 为 5 × 1 0-4米3，求合金块受到浮力的大小。
20．杠杆平衡时，阻力F 为1200牛，动力臂l 为1.2米，阻力臂l 为0.1米，求动力F。
2 1 2 1
21．如图10所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面。甲的
乙
质量为16千克、高为0.2米、底面积为4×10-2米2。乙容器的质量为2千克、
高为0.3米、底面积为5×10-2米2，装有质量为10千克的水。 甲
① 求乙容器内水的体积V 。
水
图
② 若甲轻放并浸没在乙容器内水中后，
10
（a）求水对容器乙底部的压强p 。
水
（b）求容器乙对水平地面的压强p 。

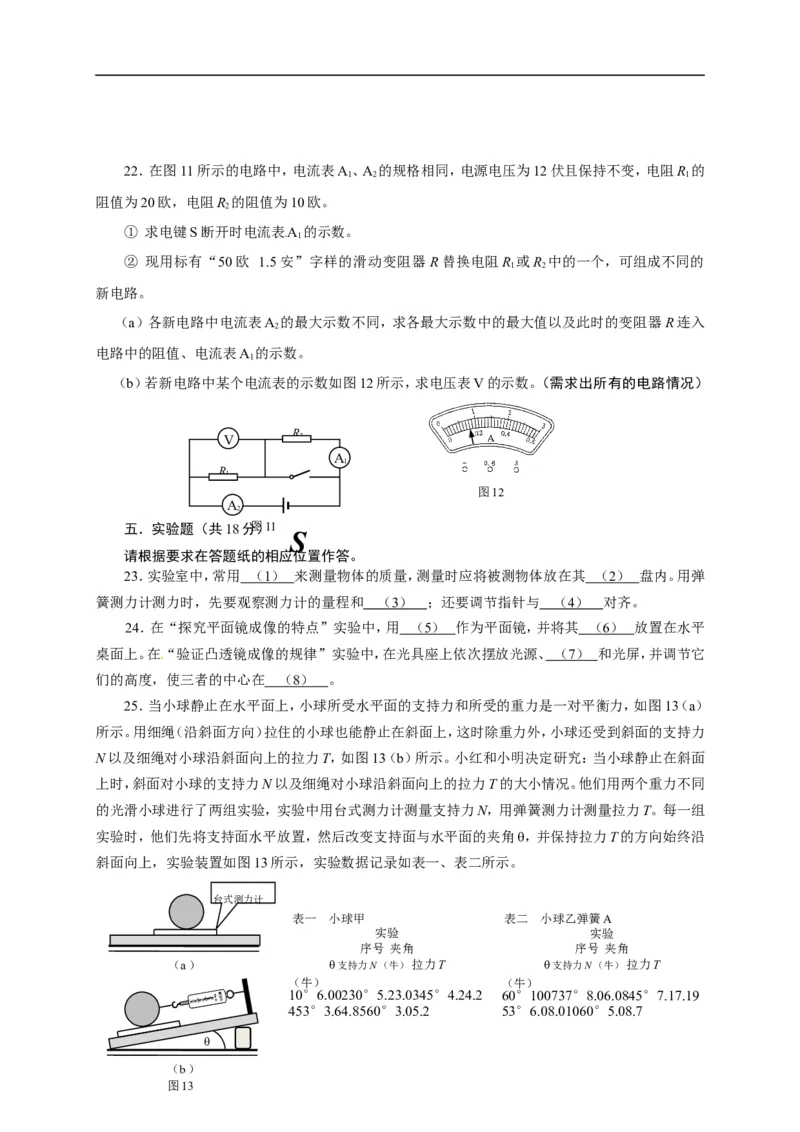

乙22．在图11所示的电路中，电流表A、A 的规格相同，电源电压为12伏且保持不变，电阻R 的
1 2 1
阻值为20欧，电阻R 的阻值为10欧。
2
① 求电键S断开时电流表A 的示数。
1
② 现用标有“50欧 1.5安”字样的滑动变阻器 R替换电阻R 或R 中的一个，可组成不同的
1 2
新电路。
（a）各新电路中电流表A 的最大示数不同，求各最大示数中的最大值以及此时的变阻器R连入
2
电路中的阻值、电流表A 的示数。
1

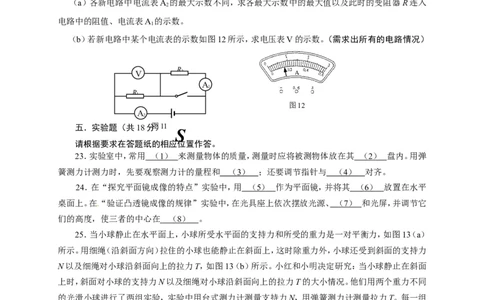

（b）若新电路中某个电流表的示数如图12所示，求电压表V的示数。（需求出所有的电路情况）
R
V 2
A
1
R
1
图12
A
2
五．实验题（共18分图）11
S
请根据要求在答题纸的相应位置作答。
23．实验室中，常用 （ 1 ） 来测量物体的质量，测量时应将被测物体放在其 （ 2 ） 盘内。用弹
簧测力计测力时，先要观察测力计的量程和 （ 3 ） ；还要调节指针与 （ 4 ） 对齐。
24．在“探究平面镜成像的特点”实验中，用 （ 5 ） 作为平面镜，并将其 （ 6 ） 放置在水平
桌面上。在“验证凸透镜成像的规律”实验中，在光具座上依次摆放光源、 （ 7 ） 和光屏，并调节它
们的高度，使三者的中心在 （ 8 ） 。
25．当小球静止在水平面上，小球所受水平面的支持力和所受的重力是一对平衡力，如图13（a）
所示。用细绳（沿斜面方向）拉住的小球也能静止在斜面上，这时除重力外，小球还受到斜面的支持力
N以及细绳对小球沿斜面向上的拉力T，如图13（b）所示。小红和小明决定研究：当小球静止在斜面
上时，斜面对小球的支持力N以及细绳对小球沿斜面向上的拉力T的大小情况。他们用两个重力不同
的光滑小球进行了两组实验，实验中用台式测力计测量支持力N，用弹簧测力计测量拉力T。每一组
实验时，他们先将支持面水平放置，然后改变支持面与水平面的夹角θ，并保持拉力T的方向始终沿
斜面向上，实验装置如图13所示，实验数据记录如表一、表二所示。
台式测力计
表一 小球甲 表二 小球乙弹簧A
实验 实验
序号 夹角 序号 夹角
（a） θ支持力N（牛）拉力T θ支持力N（牛）拉力T
（牛） （牛）
10°6.00230°5.23.0345°4.24.2 60°100737°8.06.0845°7.17.19
453°3.64.8560°3.05.2 53°6.08.01060°5.08.7
[来源:Zxxk.Com]
θ
（b）

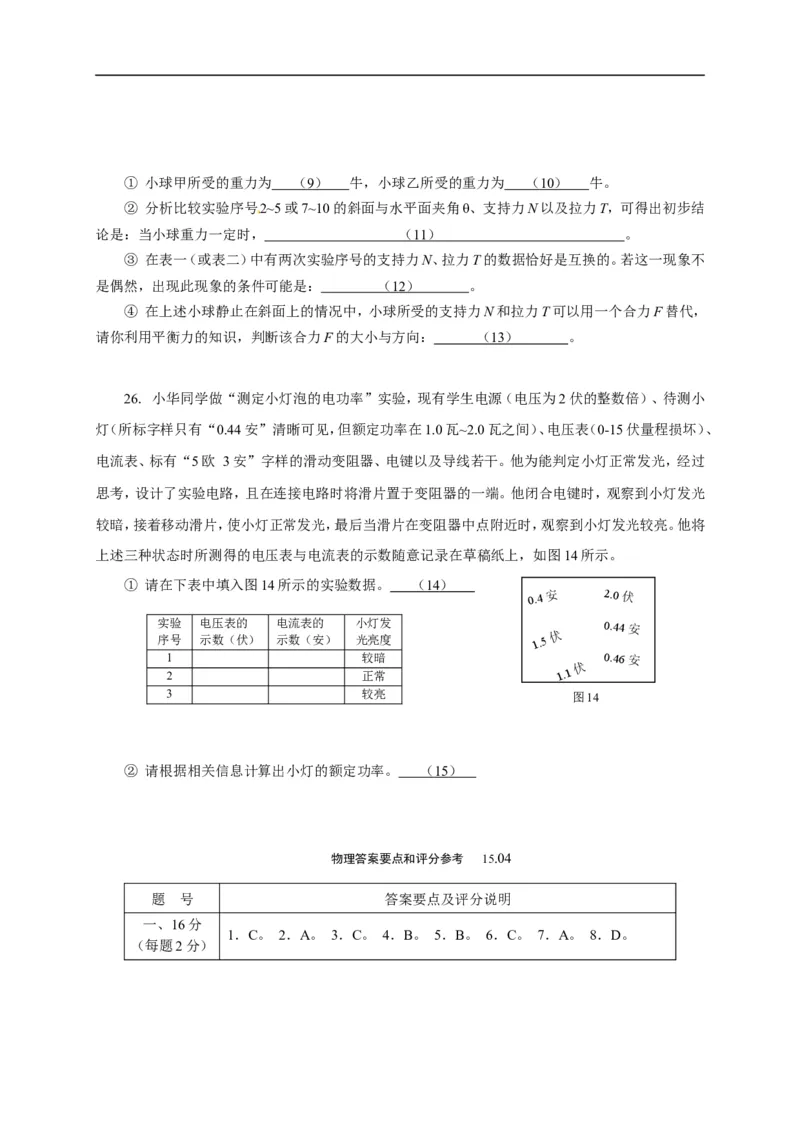

图13① 小球甲所受的重力为 （ 9 ） 牛，小球乙所受的重力为 （ 1 0 ） 牛。
② 分析比较实验序号2~5或7~10的斜面与水平面夹角θ、支持力N以及拉力T，可得出初步结
论是：当小球重力一定时， （ 1 1 ） 。
③ 在表一（或表二）中有两次实验序号的支持力N、拉力T的数据恰好是互换的。若这一现象不
是偶然，出现此现象的条件可能是： （ 1 2 ） 。
④ 在上述小球静止在斜面上的情况中，小球所受的支持力N和拉力T可以用一个合力F替代，
请你利用平衡力的知识，判断该合力F的大小与方向： （ 1 3 ） 。
26. 小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍）、待测小
灯（所标字样只有“0.44安”清晰可见，但额定功率在1.0瓦~2.0瓦之间）、电压表（0-15伏量程损坏）、
电流表、标有“5欧 3安”字样的滑动变阻器、电键以及导线若干。他为能判定小灯正常发光，经过
思考，设计了实验电路，且在连接电路时将滑片置于变阻器的一端。他闭合电键时，观察到小灯发光
较暗，接着移动滑片，使小灯正常发光，最后当滑片在变阻器中点附近时，观察到小灯发光较亮。他将
上述三种状态时所测得的电压表与电流表的示数随意记录在草稿纸上，如图14所示。
① 请在下表中填入图14所示的实验数据。 （ 1 4 ）
0.4
安 2.0伏
实验 电压表的 电流表的 小灯发 0.44安
伏
序号 示数（伏） 示数（安） 光亮度 1.5
1 较暗 0.46安
伏
2 正常 1.1
3 较亮 图14
② 请根据相关信息计算出小灯的额定功率。 （ 1 5 ）
物理答案要点和评分参考 15.04
题 号 答案要点及评分说明
一、16分
1．C。 2．A。 3．C。 4．B。 5．B。 6．C。 7．A。 8．D。

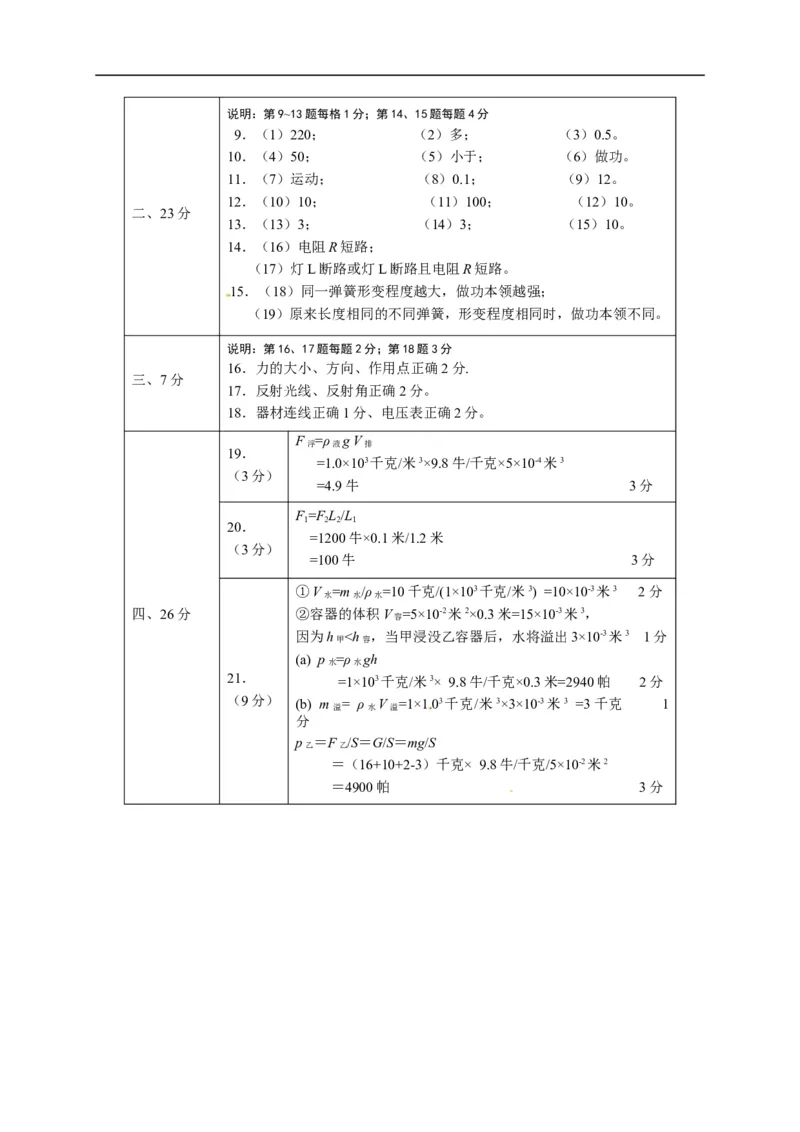

（每题2分）说明：第9~13题每格1分；第14、15题每题4分
9．（1）220； （2）多； （3）0.5。
10．（4）50； （5）小于； （6）做功。
11．（7）运动； （8）0.1； （9）12。
12．（10）10； （11）100； （12）10。
二、23分
13．（13）3； （14）3； （15）10。
14．（16）电阻R短路；
（17）灯L断路或灯L断路且电阻R短路。
15．（18）同一弹簧形变程度越大，做功本领越强；
（19）原来长度相同的不同弹簧，形变程度相同时，做功本领不同。
说明：第16、17题每题2分；第18题3分
16．力的大小、方向、作用点正确2分.
三、7分
17．反射光线、反射角正确2分。
18．器材连线正确1分、电压表正确2分。
F =ρ g V
浮 液 排
19．
=1.0×103千克/米3×9.8牛/千克×5×10-4米3
（3分）
=4.9牛 3分
[来源:学*科*
网]
F=FL/L
1 2 2 1
20．
=1200牛×0.1米/1.2米
（3分）
=100牛 3分
①V =m /ρ =10千克/(1×103千克/米3) =10×10-3米3 2分
水 水 水
四、26分 ②容器的体积V =5×10-2米2×0.3米=15×10-3米3，
容
因为h <h ，当甲浸没乙容器后，水将溢出3×10-3米3 1分
甲 容
(a) p =ρ gh
水 水
21． =1×103千克/米3× 9.8牛/千克×0.3米=2940帕 2分
（9分） (b) m = ρ V =1×103千克/米3×3×10-3米3 =3千克 1
溢 水 溢
分
p ＝F /S＝G/S＝mg/S
乙 乙
＝（16+10+2-3）千克× 9.8牛/千克/5×10-2米2

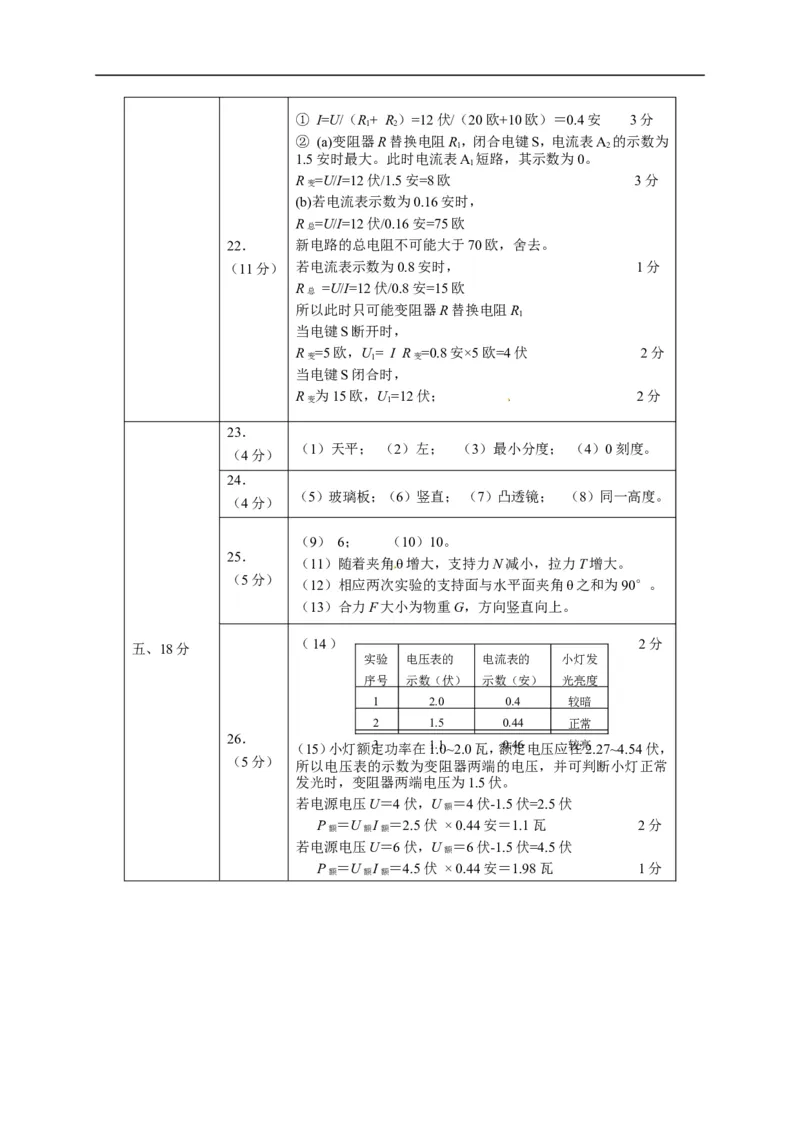

＝4900帕 3分① I=U/（R+ R）=12伏/（20欧+10欧）＝0.4安 3分
1 2
② (a)变阻器R替换电阻R，闭合电键S，电流表A 的示数为
1 2
1.5安时最大。此时电流表A 短路，其示数为0。
1
R =U/I=12伏/1.5安=8欧 3分
变
(b)若电流表示数为0.16安时，
R =U/I=12伏/0.16安=75欧
总
22． 新电路的总电阻不可能大于70欧，舍去。
（11分） 若电流表示数为0.8安时， 1分
R =U/I=12伏/0.8安=15欧
总
所以此时只可能变阻器R替换电阻R
1
当电键S断开时，
R =5欧，U= I R =0.8安×5欧=4伏 2分
变 1 变
当电键S闭合时，
R 为15欧，U=12伏； 2分
变 1
23．
（1）天平； （2）左； （3）最小分度； （4）0刻度。
（4分）
24．
（5）玻璃板；（6）竖直； （7）凸透镜； （8）同一高度。
（4分）
（9） 6； （10）10。
25．
（11）随着夹角θ增大，支持力N减小，拉力T增大。
（5分）
（12）相应两次实验的支持面与水平面夹角θ之和为90°。
（13）合力F大小为物重G，方向竖直向上。
五、18分
（14） 2分
实验 电压表的 电流表的 小灯发
序号 示数（伏） 示数（安） 光亮度
1 2.0 0.4 较暗
2 1.5 0.44 正常
26．
（15）小灯额定3 功率在11..10~2.0瓦，额0.4定6电压应较在亮2.27~4.54伏，
（5分）
所以电压表的示数为变阻器两端的电压，并可判断小灯正常
发光时，变阻器两端电压为1.5伏。
若电源电压U＝4伏，U ＝4伏-1.5伏=2.5伏
额
P ＝U I ＝2.5伏 × 0.44安＝1.1瓦 2分
额 额 额
若电源电压U＝6伏，U ＝6伏-1.5伏=4.5伏
额
P ＝U I ＝4.5伏 × 0.44安＝1.98瓦 1分
额 额 额
