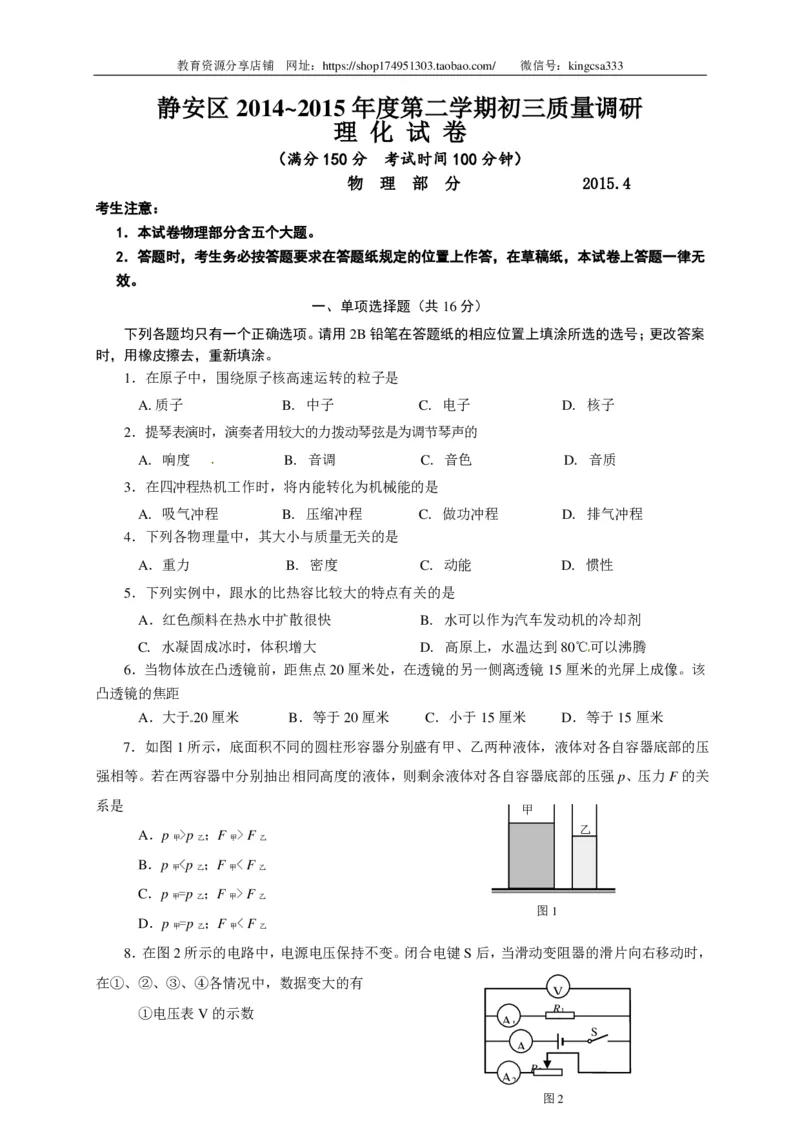

静安区 2014~2015 年度第二学期初三质量调研
理 化 试 卷
（满分 150 分 考试时间 100 分钟）
物 理 部 分 2015.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无
效。
一、单项选择题（共16分）

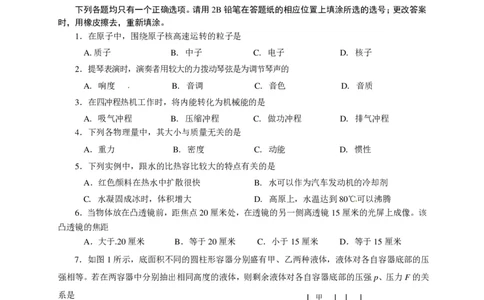

下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案
时，用橡皮擦去，重新填涂。
[来源:学#科#网Z#X#X#K]
1．在原子中，围绕原子核高速运转的粒子是
A.质子 B. 中子 C. 电子 D. 核子
2．提琴表演时，演奏者用较大的力拨动琴弦是为调节琴声的
A. 响度 B. 音调 C. 音色 D. 音质
3．在四冲程热机工作时，将内能转化为机械能的是
A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程
4．下列各物理量中，其大小与质量无关的是
[来源:学。科。网Z。X。X。K]
A．重力 B. 密度 C. 动能 D. 惯性
5．下列实例中，跟水的比热容比较大的特点有关的是
A．红色颜料在热水中扩散很快 B. 水可以作为汽车发动机的冷却剂
C. 水凝固成冰时，体积增大 D. 高原上，水温达到80℃可以沸腾
6．当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像。该
凸透镜的焦距
A．大于20厘米 B．等于20厘米 C．小于15厘米 D．等于15厘米
7．如图1所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压
强相等。若在两容器中分别抽出相同高度的液体，则剩余液体对各自容器底部的压强p、压力F的关
系是
甲
A．p >p ；F > F 乙
甲 乙 甲 乙
B．p <p ；F < F
甲 乙 甲 乙
C．p =p ；F > F
甲 乙 甲 乙
图1
D．p =p ；F < F
甲 乙 甲 乙
8．在图2所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片向右移动时，
在①、②、③、④各情况中，数据变大的有
V
①电压表V的示数 R1
A
1
S
A
R2
A
2
图2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

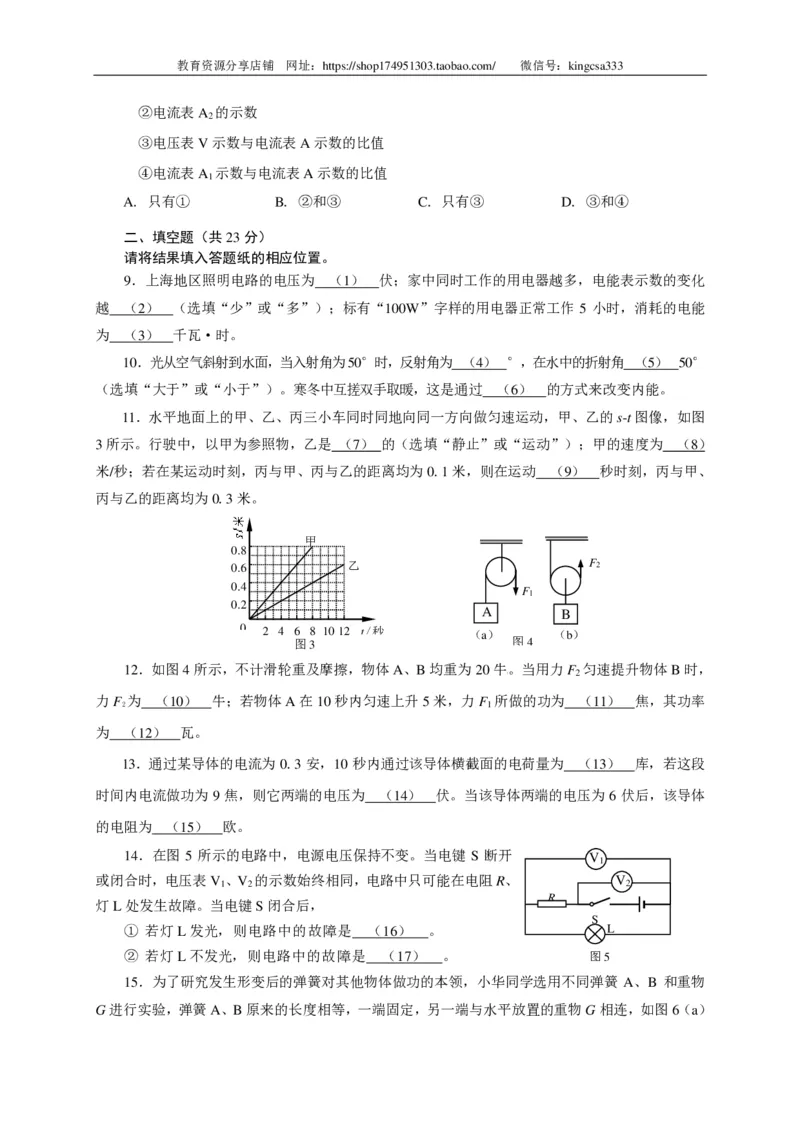

②电流表A 的示数
2
③电压表V示数与电流表A示数的比值
④电流表A 示数与电流表A示数的比值
1
A. 只有① B. ②和③ C. 只有③ D. ③和④
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．上海地区照明电路的电压为 （1） 伏；家中同时工作的用电器越多，电能表示数的变化
越 （2） （选填“少”或“多”）；标有“100W”字样的用电器正常工作 5 小时，消耗的电能
为 （3） 千瓦·时。

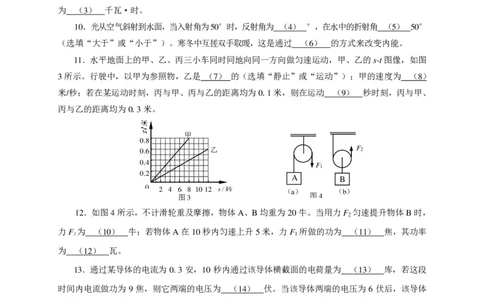

10．光从空气斜射到水面，当入射角为50°时，反射角为 （4） °，在水中的折射角 （5） 50°
（选填“大于”或“小于”）。寒冬中互搓双手取暖，这是通过 （6） 的方式来改变内能。
11．水平地面上的甲、乙、丙三小车同时同地向同一方向做匀速运动，甲、乙的s-t图像，如图
3所示。行驶中，以甲为参照物，乙是 （7） 的（选填“静止”或“运动”）；甲的速度为 （8）
米/秒；若在某运动时刻，丙与甲、丙与乙的距离均为0.1米，则在运动 （9） 秒时刻，丙与甲、
丙与乙的距离均为0.3米。
甲
0.8
0.6 乙 F2
0.4
F1
0.2
A B
0 2 4 6
图 3
8 10 12 t/秒 （a ）
图 4
（ b）
12．如图4所示，不计滑轮重及摩擦，物体A、B均重为20牛。当用力F 匀速提升物体B时，
2
力F 为 （10） 牛；若物体A在10秒内匀速上升5米，力F 所做的功为 （11） 焦，其功率
2 1
为 （12） 瓦。
13．通过某导体的电流为 0.3 安，10 秒内通过该导体横截面的电荷量为 （13） 库，若这段
时间内电流做功为 9焦，则它两端的电压为 （14） 伏。当该导体两端的电压为 6 伏后，该导体
的电阻为 （15） 欧。
14．在图 5 所示的电路中，电源电压保持不变。当电键 S 断开 V
1
或闭合时，电压表V 、V 的示数始终相同，电路中只可能在电阻R、 V
1 2 2
R
灯L处发生故障。当电键S闭合后，
S
① 若灯L发光，则电路中的故障是 （16） 。 L
② 若灯L不发光，则电路中的故障是 （17） 。 图5

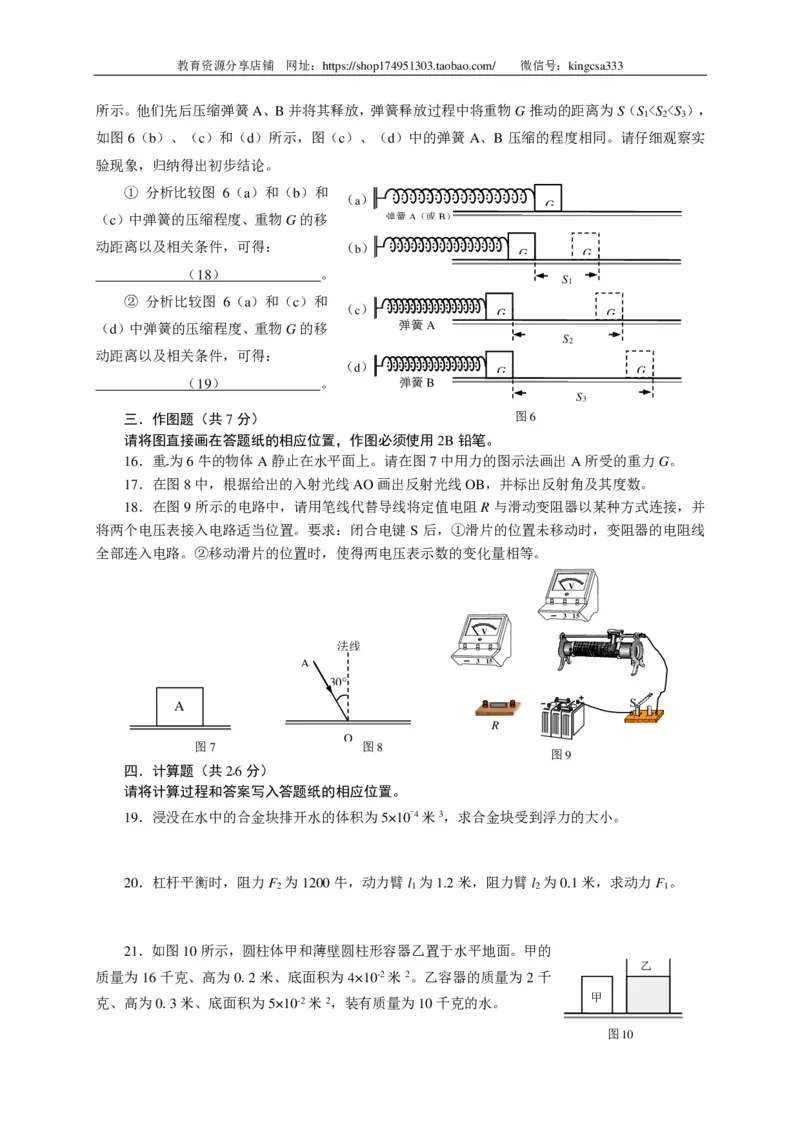

15．为了研究发生形变后的弹簧对其他物体做功的本领，小华同学选用不同弹簧 A、B 和重物
G进行实验，弹簧A、B原来的长度相等，一端固定，另一端与水平放置的重物G相连，如图6（a）图4
教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所示。他们先后压缩弹簧A、B并将其释放，弹簧释放过程中将重物G推动的距离为S（S <S <S ），
1 2 3
如图 6（b）、（c）和（d）所示，图（c）、（d）中的弹簧 A、B 压缩的程度相同。请仔细观察实
验现象，归纳得出初步结论。
① 分析比较图 6（a）和（b）和
（a）
G
（c）中弹簧的压缩程度、重物G的移 弹簧A（或B）
动距离以及相关条件，可得： （b）
G G
（18） 。
S1
② 分析比较图 6（a）和（c）和
（c）
G G
（d）中弹簧的压缩程度、重物G的移 弹簧A
S2
动距离以及相关条件，可得：
（d）
G G
（19） 。 弹簧B
S3

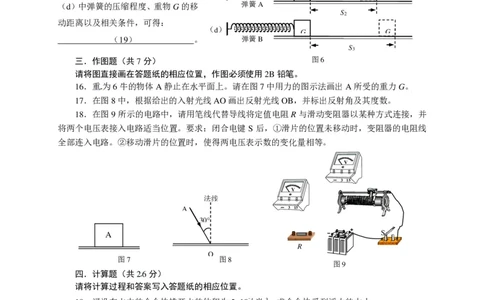

三．作图题（共7分） 图6
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．重为6牛的物体A静止在水平面上。请在图7中用力的图示法画出A所受的重力G。
17．在图8中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
18．在图9所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接，并
将两个电压表接入电路适当位置。要求：闭合电键 S 后，①滑片的位置未移动时，变阻器的电阻线
全部连入电路。②移动滑片的位置时，使得两电压表示数的变化量相等。
V
－ 3 15
V
法线
A － 3 15
30
A S
R
O
图7 图 8
图9
四．计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．浸没在水中的合金块排开水的体积为5×10-4米3，求合金块受到浮力的大小。
20．杠杆平衡时，阻力F 为1200牛，动力臂l 为1.2米，阻力臂l 为0.1米，求动力F 。
2 1 2 1
21．如图10所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面。甲的
乙
质量为16千克、高为0.2米、底面积为4×10-2米2。乙容器的质量为2千
克、高为0.3米、底面积为5×10-2米2，装有质量为10千克的水。
甲
图10教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

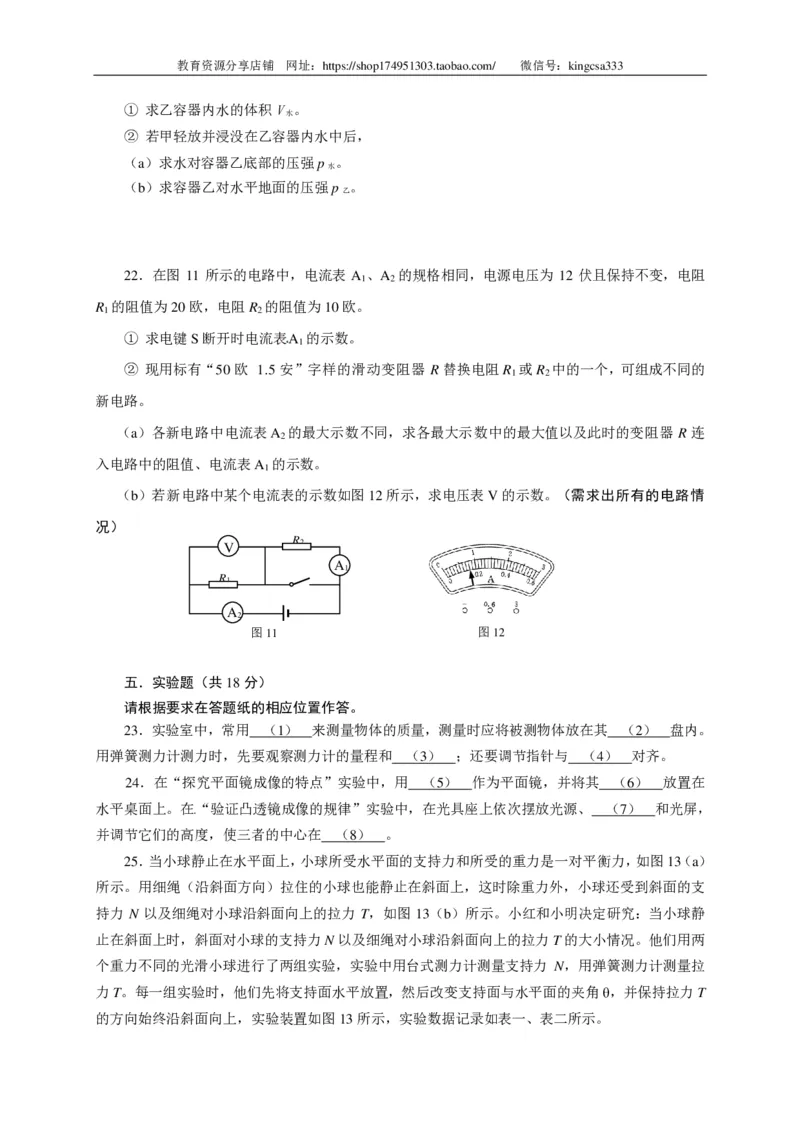

① 求乙容器内水的体积V 。
水
② 若甲轻放并浸没在乙容器内水中后，
（a）求水对容器乙底部的压强p 。
水
（b）求容器乙对水平地面的压强p 。
乙
22．在图 11 所示的电路中，电流表 A 、A 的规格相同，电源电压为 12 伏且保持不变，电阻
1 2
R 的阻值为20欧，电阻R 的阻值为10欧。
1 2

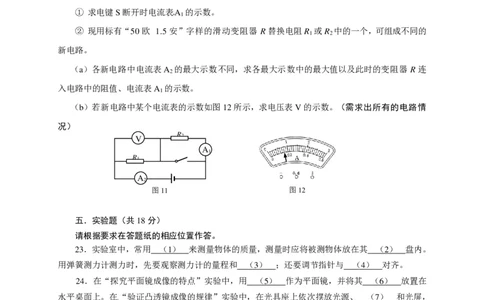

① 求电键S断开时电流表A 的示数。
1
② 现用标有“50欧 1.5 安”字样的滑动变阻器 R 替换电阻R 或R 中的一个，可组成不同的
1 2
新电路。
（a）各新电路中电流表A 的最大示数不同，求各最大示数中的最大值以及此时的变阻器 R 连
2
入电路中的阻值、电流表A 的示数。
1
（b）若新电路中某个电流表的示数如图12所示，求电压表V的示数。（需求出所有的电路情
况）
V
R2
A
1
R1
A
2
S
图11 图12
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．实验室中，常用 （1） 来测量物体的质量，测量时应将被测物体放在其 （2） 盘内。
用弹簧测力计测力时，先要观察测力计的量程和 （3） ；还要调节指针与 （4） 对齐。
24．在“探究平面镜成像的特点”实验中，用 （5） 作为平面镜，并将其 （6） 放置在
水平桌面上。在“验证凸透镜成像的规律”实验中，在光具座上依次摆放光源、 （7） 和光屏，
并调节它们的高度，使三者的中心在 （8） 。
25．当小球静止在水平面上，小球所受水平面的支持力和所受的重力是一对平衡力，如图13（a）
所示。用细绳（沿斜面方向）拉住的小球也能静止在斜面上，这时除重力外，小球还受到斜面的支
持力 N 以及细绳对小球沿斜面向上的拉力 T，如图 13（b）所示。小红和小明决定研究：当小球静
止在斜面上时，斜面对小球的支持力N以及细绳对小球沿斜面向上的拉力T的大小情况。他们用两
个重力不同的光滑小球进行了两组实验，实验中用台式测力计测量支持力 N，用弹簧测力计测量拉
力T。每一组实验时，他们先将支持面水平放置，然后改变支持面与水平面的夹角θ，并保持拉力T
的方向始终沿斜面向上，实验装置如图13所示，实验数据记录如表一、表二所示。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

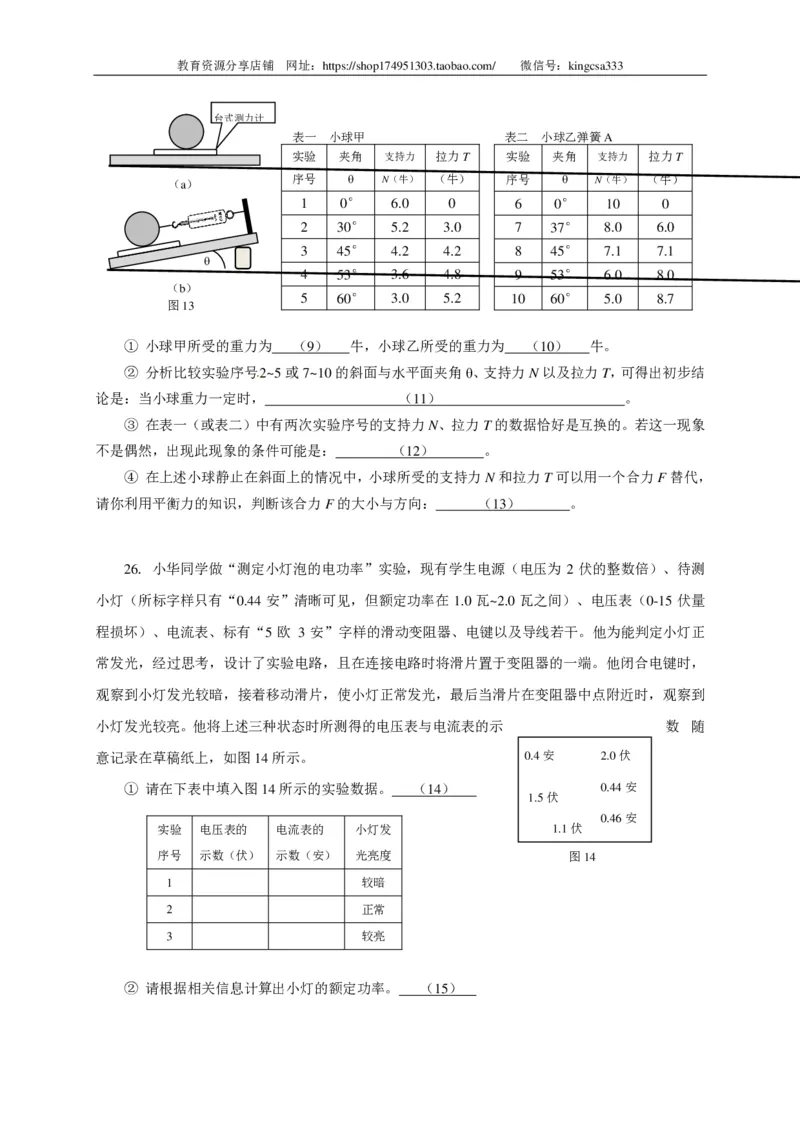

台式测力计
表一 小球甲 表二 小球乙弹簧A
实验 夹角 支持力 拉力T 实验 夹角 支持力 拉力T
（a） 序号 θ N（牛） （牛） 序号 θ N（牛） （牛）
1 0° 6.0 0 6 0° 10 0
2 30° 5.2 3.0 7 37° 8.0 6.0
[来源:Zxxk.Com]
3 45° 4.2 4.2 8 45° 7.1 7.1
θ
4 53° 3.6 4.8 9 53° 6.0 8.0
（b）
5 60° 3.0 5.2 10 60° 5.0 8.7
图13
① 小球甲所受的重力为 （9） 牛，小球乙所受的重力为 （10） 牛。
② 分析比较实验序号2~5或7~10的斜面与水平面夹角θ、支持力N以及拉力T，可得出初步结
论是：当小球重力一定时， （11） 。
③ 在表一（或表二）中有两次实验序号的支持力N、拉力T的数据恰好是互换的。若这一现象
不是偶然，出现此现象的条件可能是： （12） 。
④ 在上述小球静止在斜面上的情况中，小球所受的支持力N和拉力T可以用一个合力F替代，
请你利用平衡力的知识，判断该合力F的大小与方向： （13） 。
26. 小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为 2 伏的整数倍）、待测
小灯（所标字样只有“0.44 安”清晰可见，但额定功率在 1.0 瓦~2.0 瓦之间）、电压表（0-15 伏量
程损坏）、电流表、标有“5 欧 3 安”字样的滑动变阻器、电键以及导线若干。他为能判定小灯正
常发光，经过思考，设计了实验电路，且在连接电路时将滑片置于变阻器的一端。他闭合电键时，
观察到小灯发光较暗，接着移动滑片，使小灯正常发光，最后当滑片在变阻器中点附近时，观察到
小灯发光较亮。他将上述三种状态时所测得的电压表与电流表的示 数 随
意记录在草稿纸上，如图14所示。 0.4安 2.0伏
① 请在下表中填入图14所示的实验数据。 （14） 0.44安
1.5伏
0.46安
实验 电压表的 电流表的 小灯发 1.1伏
序号 示数（伏） 示数（安） 光亮度 图14
1 较暗
2 正常
3 较亮
② 请根据相关信息计算出小灯的额定功率。 （15）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

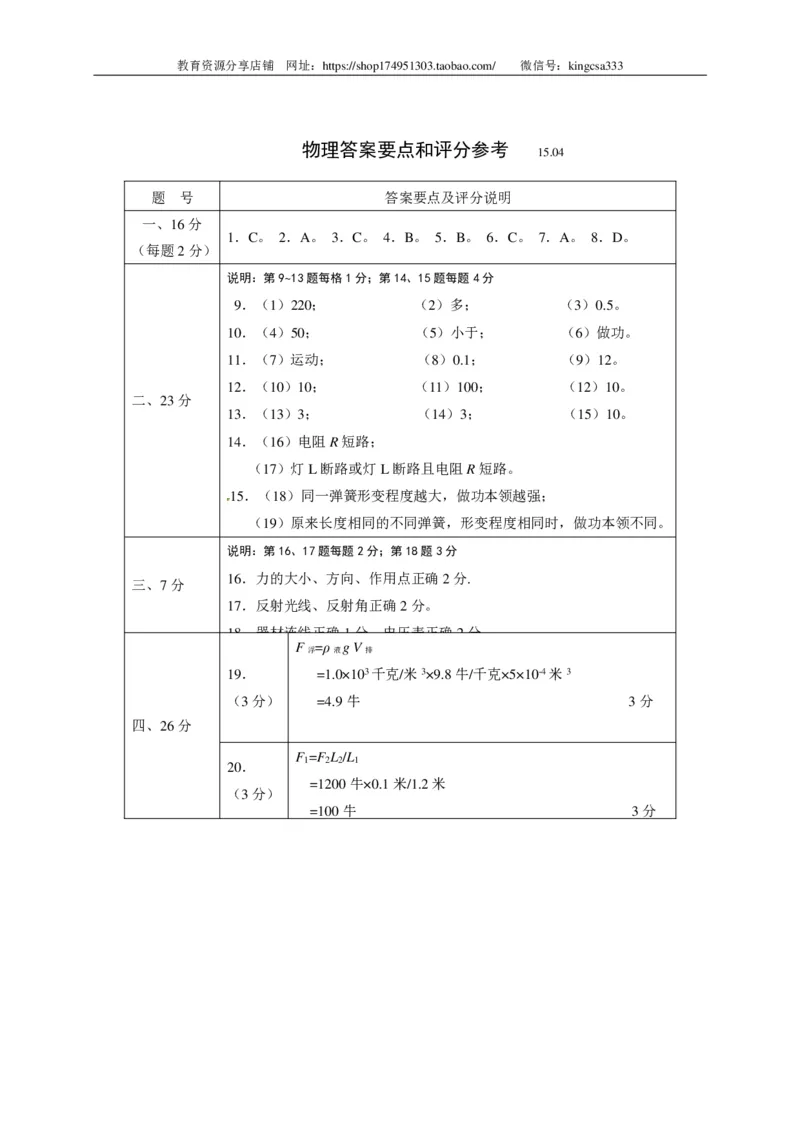

物理答案要点和评分参考
15.04
题 号 答案要点及评分说明
一、16分
1．C。 2．A。 3．C。 4．B。 5．B。 6．C。 7．A。 8．D。
（每题2分）
说明：第9~13题每格1分；第14、15题每题4分
9．（1）220； （2）多； （3）0.5。
10．（4）50； （5）小于； （6）做功。
11．（7）运动； （8）0.1； （9）12。
12．（10）10； （11）100； （12）10。
二、23分
13．（13）3； （14）3； （15）10。
14．（16）电阻R短路；
（17）灯L断路或灯L断路且电阻R短路。
15．（18）同一弹簧形变程度越大，做功本领越强；
（19）原来长度相同的不同弹簧，形变程度相同时，做功本领不同。
说明：第16、17题每题2分；第18题3分
16．力的大小、方向、作用点正确2分.
三、7分
17．反射光线、反射角正确2分。
18．器材连线正确1分、电压表正确2分。
F =ρ g V
浮 液 排
19． =1.0×103千克/米3×9.8牛/千克×5×10-4米3
（3分） =4.9牛 3分
[来源:学*科*
四、26分
网]
F =F L /L
1 2 2 1
20．
=1200牛×0.1米/1.2米
（3分）
=100牛 3分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

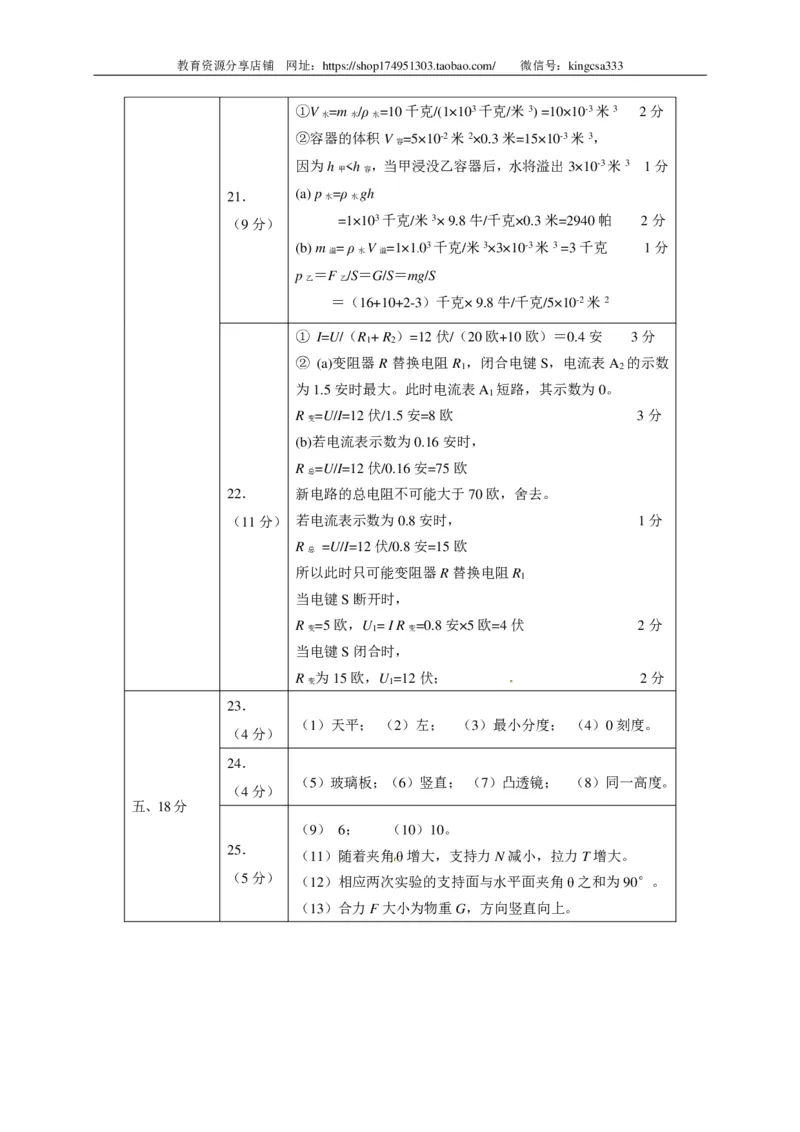

①V =m /ρ =10千克/(1×103千克/米3) =10×10-3米3 2分
水 水 水
②容器的体积V =5×10-2米2×0.3米=15×10-3米3，
容
因为h <h ，当甲浸没乙容器后，水将溢出3×10-3米3 1分
甲 容
21． (a) p 水 =ρ 水 gh
（9分） =1×103千克/米3× 9.8牛/千克×0.3米=2940帕 2分
(b) m = ρ V =1×103千克/米3×3×10-3米3 =3千克 1分
溢 水 溢
p ＝F /S＝G/S＝mg/S
乙 乙
＝（16+10+2-3）千克× 9.8牛/千克/5×10-2米2
＝4900帕 3分
① I=U/（R + R ）=12伏/（20欧+10欧）＝0.4安 3分
1 2
② (a)变阻器 R 替换电阻 R ，闭合电键 S，电流表 A 的示数
1 2
为1.5安时最大。此时电流表A 短路，其示数为0。
1
R =U/I=12伏/1.5安=8欧 3分
变
(b)若电流表示数为0.16安时，
R =U/I=12伏/0.16安=75欧
总
22． 新电路的总电阻不可能大于70欧，舍去。
（11分） 若电流表示数为0.8安时， 1分
R =U/I=12伏/0.8安=15欧
总
所以此时只可能变阻器R替换电阻R
1
当电键S断开时，
R =5欧，U = I R =0.8安×5欧=4伏 2分
变 1 变
当电键S闭合时，
R 为15欧，U =12伏； 2分
变 1
23．
（1）天平； （2）左； （3）最小分度； （4）0刻度。
（4分）
24．
（5）玻璃板；（6）竖直； （7）凸透镜； （8）同一高度。
（4分）
五、18分
（9） 6； （10）10。
25．
（11）随着夹角θ增大，支持力N减小，拉力T增大。
（5分）
（12）相应两次实验的支持面与水平面夹角θ之和为90°。
（13）合力F大小为物重G，方向竖直向上。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

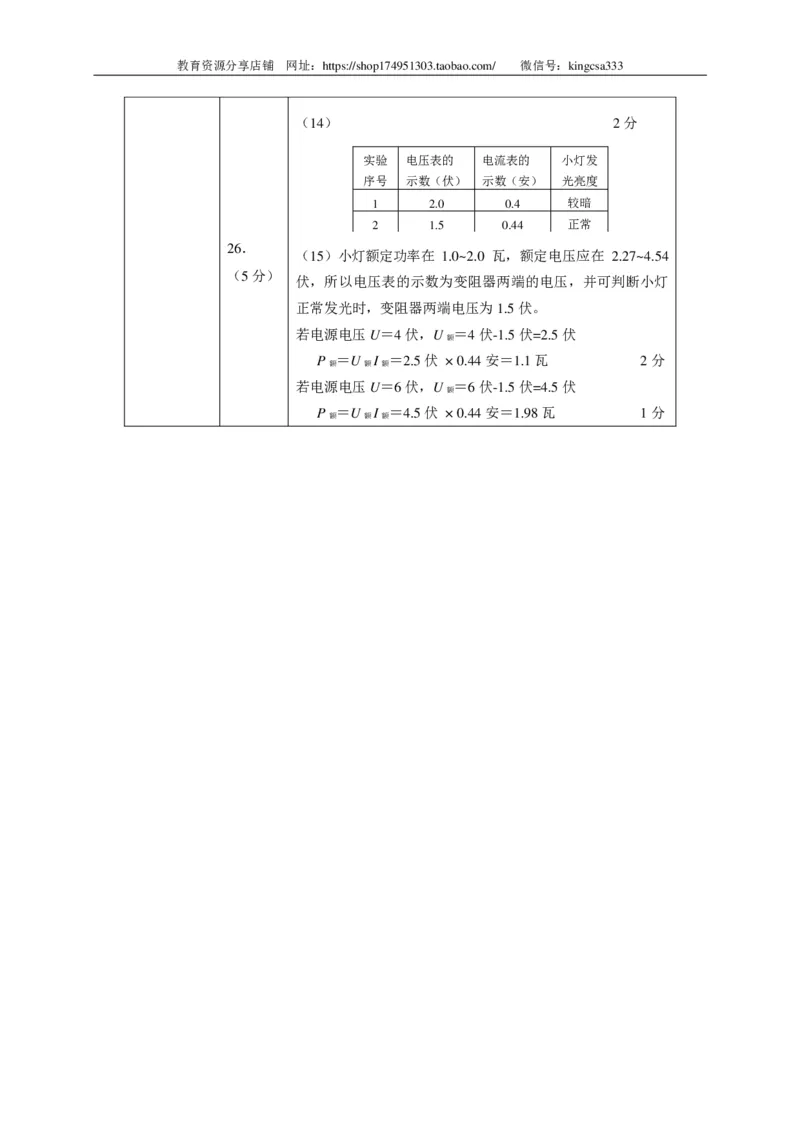

（14） 2分
实验 电压表的 电流表的 小灯发
序号 示数（伏） 示数（安） 光亮度
1 2.0 0.4 较暗
2 1.5 0.44 正常
26． 3 1.1 0.46 较亮
（15）小灯额定功率在 1.0~2.0 瓦，额定电压应在 2.27~4.54
（5分）
伏，所以电压表的示数为变阻器两端的电压，并可判断小灯
正常发光时，变阻器两端电压为1.5伏。
若电源电压U＝4伏，U ＝4伏-1.5伏=2.5伏
额
P ＝U I ＝2.5伏 × 0.44安＝1.1瓦 2分
额 额 额
若电源电压U＝6伏，U ＝6伏-1.5伏=4.5伏
额
P ＝U I ＝4.5伏 × 0.44安＝1.98瓦 1分
额 额 额
