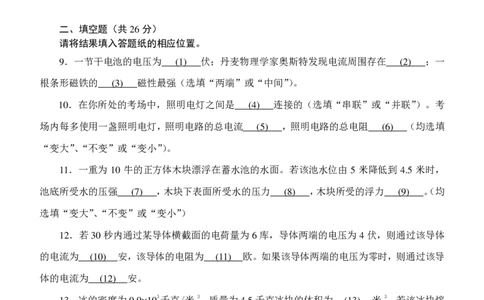

F 甲 乙 甲 乙 D．p =p ；F < F 图2 甲 乙 甲 乙 二、填空题（共26分） 请将结果填入答题纸的相应位置。 9．一节干电池的电压为___(_1_)___伏；丹麦物理学家奥斯特发现电流周围存在___(_2_)___；一 根条形磁铁的___(_3_)___磁性最强（选填“两端”或“中间”）。 10．在你所处的考场中，照明电灯之间是___(_4_)___连接的（选填“串联”或“并联”）。考 场内每多使用一盏照明电灯，照明电路的总电流___(_5_)___，照明电路的总电阻___(_6_)___（均选填 “变大”、“不变”或“变小”）。 11．一重为 10 牛的正方体木块漂浮在蓄水池的水面。若该池水位由 5 米降低到 4.5 米时， 池底所受水的压强___(_7_)___，木块下表面所受水的压力___(_8_)___，木块所受的浮力___(_9_)___。（均 选填“变大”、“不变”或“变小”） 12．若30秒内通过某导体横截面的电荷量为6库，导体两端的电压为4伏，则通过该导体 的电流为___(1_0_)___安，该导体的电阻为___(_11_)___欧。如果该导体两端的电压为零时，则通过该导 体的电流为___(1_2_)___安。 13．冰的密度为0.9×103千克/米3，质量为4.5千克冰块的体积为___(1_3_)___米3，若该冰块熔 化成水，则水的质量为___(1_4_)___千克，水的体积为___(1_5_)___米3。 V 14．在图3所示的电路中，电源电压为U。电路中，电阻R或灯 1 V 2 L中的一处发生断路故障。当电键S闭合后，能判断故障所在的是电 R S 压表___(1_6__)__（选填“V ”或“V ”），请写出该电压表的示数及相对 L 1 2 应的故障___(1_7_)___。 图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 15．为研究物块浸入水中时，物块的密度对其在水中最终状态的影响，某小组同学选用若干 体积相同、密度不同的实心物块和足够的水进行实验。实验 D 中他们分别将物块A、B、C和D浸入水中，待其最终静止， B C A 并将此时观察到的实验现象记录如图4（a）、（b）、（c）和（d）。 （a） （b） （c） （d） 图4 已知物块密度跟水密度的情况是ρ >ρ >ρ >ρ >ρ 。 A 水 B C D ① 分析比较图 4 中（a）和（b）或（a）和（c）或（a）和（d）现象及相关条件，可得出 的初步结论是：当物块密度大于水的密度时，物块最终静止在容器底部；___(1_8_)___。 ② 分析比较图 4中的___(1_9_)___现象及相关条件，可得出的初步结论是：当物块漂浮在水中 时，___(2_0_)___。 三．作图题（共9分） 请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。 16．在图5中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F 。 浮 17．根据图 6中通电螺线管的 S 极，标出磁感线方向、小磁针的 N 极，并在括号内标出电 源的正、负极。 18．在图7电路中缺少一根导线，请按要求用笔线代替导线完成电路连接。要求：闭合电键 S后，向右移动变阻器的滑片时，电压表的示数变大。 － ＋ S V S － 3 15 电源 （ ） （ ） 图5 图6 图7 四．计算题（共29分） 请将计算过程和答案写入答题纸的相应位置。 19．浸在水中合金块排开水的体积为3×10-4米3，求合金块所受浮力F 的大小。 浮 20．在图8所示的电路中，电源电压为12伏，电阻R 为10欧。 2 R1 S ① 求电流表A 的示数I 。 2 2 ② 闭合电键S时，电流表A的示数为1.5安， A 求通过R 1 的电流I 1 。 R2 A 2 图8 21．在图9所示的电路中，电源电压为6伏，电阻R 的阻值为5欧，滑动变阻器R 上标有 1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 “20欧 1安”字样。闭合电键S后，电路中的电流为0.3安。 ① 求此时电阻R 两端的电压U 。 1 1 R1 R2 P ② 在电路元件不被损坏的情况下， 求变阻器R 接入电路的最小阻值R 。 2 2min S 图9 22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属 制成、体积不同的圆柱体。若只在圆柱形容器内轻放入甲（或乙）时，甲（或乙）浸没在水中， 且有水溢出容器。现测得甲（或乙）轻放入容器后，容器对桌面的压强p、水对容器底部的压强 p'以及溢出水的质量m，并记录在下表中。 容器对桌 水对容器 溢出水的 ① 求容器的高度h。 所放的 面的压强 底部的压 质量m ② 求放入甲后容器对桌面的压力F 。 甲 圆柱体 p（帕） 强p（' 帕） （千克） ③（a）求甲、乙质量的差值∆m； 甲 9800 4900 2 （b）求制成圆柱体金属的密度。 乙 11760 4900 4 五．实验题（共20分） 请根据要求在答题纸的相应位置作答。 23．图10为“用滑动变阻器改变电路中的电流”实验电路，该电路中 R 滑 P ○处，应为___(_1_)___表（选填“电流”或“电压”）。按图连接电路时，电 键应处于___(_2_)___状态，并应使电流从电表的___(_3_)___接线柱流出，且滑 S 片P应置于变阻器的___(_4_)___端（选填“左”或“右”）。 图10 24．本学期学习的实验有：A“测定物质的密度”、B“探究物质质量与体积的关系”、C“探 究液体内部的压强与哪些因素有关”、D“探究导体中电流与电压的关系”和 E“用电流表、电 压表测电阻”等。 ① 实验A和B中所记录的物理量___(_5_)___（选填“相同”或“不同”），U形管压强计是实 验___(_6_)___中所用的研究仪器（填序号）。 ② 若将上述实验分成两类，则可跟实验 D 归为一类的实验有___(_7_)___（填序号），其归类 理由是___(_8_)___。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 25．为研究盛有水的容器在浸入物体后，容器底部所受水压强 p 的情况，某小组同学利用两端开口的玻璃筒、小球和弹簧测力计 进行实验。他们先在一端扎紧橡皮膜的玻璃筒内盛水，再将小球逐 渐浸入水中，其实验过程及现象如图11所示。小明由此提出猜想： 盛有水容器在浸入物体后，容器底部所受水压强p随小球所受浮力 F 的增加而增大。 浮 ① 请写出图11中支持小明猜想的实验现象。___(_9_)___ 图11 为验证猜想，该小组继续进行研究，他们先将重为16牛物体A挂在测力计下，随后逐步将 其浸入盛有水的圆柱形容器中。实验中，他们读出物体A在各处静止时的测力计示数 F、并测 得此时容器底部所受水的压强p，再计算得到物体A所受的浮力F 和容器底部所受水压强的增 浮 加量p。实验过程的示意图以及相应实验数据记录在下表内。 实验序号 1 2 3 4 5 实验 示意图 A A A A A 测力计的示数F（牛） ___(1_0_)___ 11 9 7 5 浮力F （牛） ___(_11_)___ 5 7 9 11 浮 水的压强p（帕） 1200 1450 1550 1650 1750 水压强的增加量p（帕） 0 250 350 450 550 ② 请补全实验序号1中的数据。___(1_0_)___、___(_11_)___ ③ 分析比较表中___(1_2_)___实验数据及相应的示意图，可判断小明的猜想是___(1_3_)___的（选 填“正确”或“错误”）。 ④分析比较表中第四行和第六行的实验数据及相应的示意图，可得出初步结论：在物体浸入 盛有水圆柱形容器的过程中，___(1_4_)___。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 26. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材齐全 且完好，滑动变阻器所标的“1安”字样清晰可见。小红在连接变阻器时将滑片置于一端，使其 电阻线全部接入电路中，电路连接完毕后试触电键，观察到电压表的指针位置如图12（a）所示。 她经过分析思考，重新正确连接电路，且实验步骤正确，闭合电键后观察到两电表的示数分别为 0.2安、2.0伏。随后根据要求，又进行了两次实验，其中一次实验是使电路中的电流达到最大， 此时两电表的指针位置如图12（b）、（c）所示。 （a） （b） （c） 图12 ① 根据图 12（b）、（c）所示，该次实验所测得待测电阻的阻值为___(1_5_)___欧。（计算结果 精确到0.1欧） ② 根据相关信息，请写出试触电键时电压表接在电路中的可能位置。___(1_6_)___ ③ 根据相关信息，求本实验所用滑动变阻器的最大阻值。___(1_7_)___（写出简要的计算过程 或理由）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 2017 学年第一学期静安区九年级学习质量调研 物理答案要点及评分标准 题号 答案 一、选择题 1．C。 2．B。 3．C。 4．B。 5．B。 6．D。 7．C。 8．A。 （共16分） 9． （1）1.5； （2）磁场； （3）两端。 3分 10．（4）并联； （5）变大； （6）变小。 3分 11．（7）变小； （8）不变； （9）不变。 3分 12．（10）0.2； （11）20； （12）0。 3分 13．（13）5×10-3； （14）4.5； （15）4.5×10-3。 6分 二、填空题 14．（16）V 1分 1 （共26分） （17）电压表V 的示数为U，灯L断路； 1 电压表V 的示数为零，电阻R断路。 3分 1 15．（18）当物块密度小于水的密度时，物块在水中最终漂浮。 1分 （19）（b）和（c）和（d）； 1分 （20）体积相同的物块密度越小，其浸入水中的体积越小。 2分 16．浮力的大小，方向和作用点正确。 3分 三、作图题 17．磁感线方向、小磁针的N极以及电源的正、负极正确。 3分 （共9分） 18．连线正确。 3分 F = ρ V g 2分 浮 水 排 19． =1.0×103千克/米3×3×104米3×9.8牛/千克 1分 （5分） =2.94牛 1分 四、计算题 U 12伏 20． ①I = = =1.2安 3分 2 R 10欧 （共29分） 2 （5分） ②I = I －I =1.5安－1.2安=0.3安 2分 1 2 ① U = I R = 0.3安×5欧=1.5伏 2分 21． 1 1 1 U 6伏 （6分） ② R = = =6欧 2分 min I 1安 max教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 R = R －R =6欧－5欧=1欧 2min min 1 2分 题号 答案 p' 4900帕 ① h =h = = =0.5米 3分 容 水 ρ g 1.0×103千克/米3 ×9.8牛/千克 水 ② F = p S = 9800帕×2×10-2米2 =196牛 3分 甲 甲 G F 196牛 2分 ③（a）m = 容甲 = 甲 = = 20千克 容甲 g g 9.8牛/千克 G = F = p S=11760帕×2×10-2米2 =235.2牛 容乙 乙 乙 22． G 235.2牛 四、计算题 m = 容乙 = = 24千克 1分 （13分） 容乙 g 9.8牛/千克 （共29分） ∆m=（24千克+ 4千克）－（20千克+ 2千克）=6千克 1分 ∆m 2千克 （b）∆V =V = 水溢 = =2.0×103米3 2分 水溢 ρ 1.0×103千克/米3 水 ∆m 6千克 ρ= = =3.0×103千克/米3 1分 ∆V 2.0 × 10-3米3 说明：无计算过程只有结果不得分；有关单位错写、漏写，总扣1分。 23．（1）电流； （2）断开； （3）负； （4）右。 4分 24．（5）相同； （6）C； 4分 （7）B和C（或E）； （8）探究（电学）实验。 五、实验题 25．（9）测力计示数变小，橡皮膜凸出更明显。 2分 （共20分） （10）16； （11）0。 1分 （12）第四行和第五行； （13）正确。 2分 （14）p 与F 成正比。 1分 液 浮 26．（15）10.3 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （16）电压表并联在电源或滑动变阻器的两端。 2分 （17）图12（b）、（c）时，电流最大，即变阻器连入电路电阻为零，所 以图12（c）的电压表示数为6伏，即电源电压。 U 6伏-2伏 R = 变 = =20欧 变 I 0.2安 3分
