静安区 2023 学年度第一学期期末教学质量调研
九年级物理试卷
（本卷满分100分：完卷时间60分钟）
考生注意：
1．本调研试卷含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。

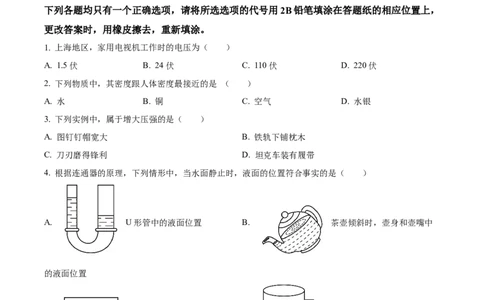

一、单项选择题（共16分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
1. 上海地区，家用电视机工作时的电压为（ ）
A. 1.5伏 B. 24伏 C. 110伏 D. 220伏
2. 下列物质中，其密度跟人体密度最接近的是 （ ）
A. 水 B. 铜 C. 空气 D. 水银
3. 下列实例中，属于增大压强的是（ ）
A. 图钉钉帽宽大 B. 铁轨下铺枕木
C. 刀刃磨得锋利 D. 坦克车装有履带
4. 根据连通器的原理，下列情形中，当水面静止时，液面的位置符合事实的是（ ）
A. U形管中的液面位置 B. 茶壶倾斜时，壶身和壶嘴中
的液面位置
C. 下水道存水弯中的液面位置 D. 锅炉液位计液面的位置
5. 关于条形磁体及其磁场，下列描述中正确的是（ ）
A. 条形磁体可以吸引铝块
B. 条形磁体两端的磁性最强
C. 条形磁体周围的磁性强弱分布均匀D. 条形磁体周围存在磁感线
6. 材料、横截面积相同的甲、乙两导体并联在电路中，通过它们电流分别为 、 。若 ，则关
于它们的长度 、 以及两端的电压 、 的关系是（ ）
A. ， B. ，
C. ， D. ，
7. 如图所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压强相等。若在
两容器中分别抽出部分液体，使容器中剩余液体的体积相同，则剩余液体对各自容器底部的压强p、压力
F的关系是（ ）
A. B.
C. D.
8. 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。若将电阻 和电流表A的位置
互换，则互换前后，不变的是（ ）
A. 电流表A的示数 B. 电压表V的示数
C. 电路中的总电阻 D. 电阻 两端的电压
二、填空题（共25分）请将结果填入答题纸的相应位置。
的
9. 一节干电池 电压为_____伏；家庭电路中，电冰箱与电视机是____的，家中台灯与控制它的电键
是___的（后两空均选填“串联”或“并联”）．10. 意大利科学家托里拆利首先测定了_______的值；著名的_______实验有力地证明了大气压是很大的；
丹麦物理学家奥斯特发现_______周围存在磁场。
11. 冰的密度为 千克/米 ，某冰块的体积为 米 ，其质量为_______千克。若该冰块全部熔
化成水，质量将_______，体积将_______（均选填“变大”“变小”或“不变”）。
12. 若某导体两端电压为6伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为_______安，
该导体的电阻为_______欧；若该导体两端的电压为零时，则通过该导体的电流为_______安。
13. 水面下0.2米处，水产生的压强为_______帕。重为20牛的木块漂浮在水中，木块受到浮力的大小为
_______牛，若该木块漂浮在酒精中（ ），与漂浮在水中相比，木块受到的浮力______（选填
“变大”“变小”或“不变”）。

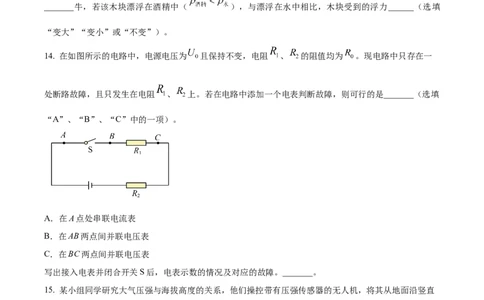

14. 在如图所示的电路中，电源电压为 且保持不变，电阻 、 的阻值均为 。现电路中只存在一
处断路故障，且只发生在电阻 、 上。若在电路中添加一个电表判断故障，则可行的是_______（选填
“A”、“B”、“C”中的一项）。
A．在A点处串联电流表
B．在AB两点间并联电压表
C．在BC两点间并联电压表
写出接入电表并闭合开关S后，电表示数的情况及对应的故障。_______。
15. 某小组同学研究大气压强与海拔高度的关系，他们操控带有压强传感器的无人机，将其从地面沿竖直
方向飞到空中，再原路返回。在此过程中，无人机传感器记录的大气压强随时间的变化图线如图所示，其
中A点和D点分别表示无人机从地面出发时和飞到最大高度（约为50米）时的数据。（1）根据图中的图线，可以发现：无人机从B点到C点的飞行过程中，大气压强变化了约_______帕；
（2）分析图中的图线及相关条件，可得出大气压强与海拔高度的关系是：_______；
（3）结合压强知识及上述信息，分析飞机起飞过程中，有些乘客的耳朵会感觉胀痛的原因。_______。

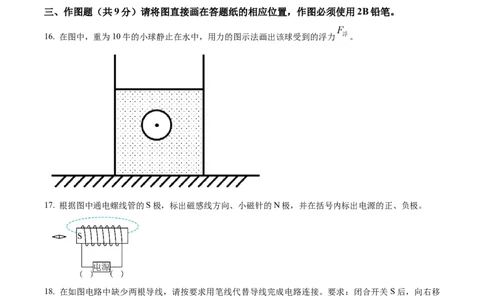

三、作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16. 在图中，重为10牛的小球静止在水中，用力的图示法画出该球受到的浮力 。
17. 根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
18. 在如图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：闭合开关S后，向右移
动变阻器的滑片时，电压表的示数变大。四、计算题（共30分）请将计算过程和答案写入答题纸的相应位置。
19. 浸在水中的合金块排开水的体积为4×10-4m3。求：合金块受到浮力F 的大小。
浮
20. 在如图所示的电路中，电源电压为12伏，电阻 阻值为20欧。闭合开关S，电流表 的示数为0.4
安，求：
（1）电阻 的阻值。
（2）电流表A的示数。
21. 在如图所示的电路中，电源电压保持不变，电阻 阻值为10欧，滑动变阻器 上标有“ ；1A。
闭合开关S，电阻 两端的电压为8伏。
（1）求此时通过 的电流 ；
（2）闭合开关S，移动变阻器的滑片P，发现电流表示数的范围为0.6~0.9安。电流表与电压表表盘如图
所示。求：
（a）电源电压U；
（b）变阻器允许接入电路的最大阻值 。
22. 均匀圆柱体甲、乙分别竖直置于水平地面上，两圆柱体的质量、密度和底面积见下表。
密度 （千克/米 底面积S（米
圆柱体 质量m（千克）
） ）
甲 5
乙 10①求甲的体积 。
②求乙对水平地面的压强 。
③若在甲、乙上方分别沿水平方向切去一部分，并将切去部分叠放在对方剩余部分上方。叠放后与切去前
相比，甲对水平地面的压强变化了4900帕，求叠放后，乙对水平地面压力的变化量 。
五、实验题（共20分）请根据要求在答题纸的相应位置作答。
23. 在“探究串联电路电流特点”的实验中，连接电路时开关应处于_______状态，应将电流表_______联
在电路中，且使电流从电流表的_______接线柱流入，在此实验中，需要将电流表连接在电路中的_______
位置（选填“某个”或“多个”）。
24. 图（a）所示的装置叫做_______，此装置两边液面的_______可表示液体内部压强的大小。进行如图
（b）、（c）和（d）所示实验操作，是在探究液体内部的压强与_______的关系；若要继续研究液体内部
的压强与液体密度的关系，还需要准备_______（选填“更多的水”或“酒精”）。
25. 小华同学做“用电流表、电压表测电阻”实验。现有电源（电压为 2伏的整数倍且保持不变）、待测
电阻 、电流表、电压表、待用滑动变阻器有两种规格（分别标有“ ； 、“ ； ”的字
样）、开关以及导线若干。他选用了其中一个变阻器，连接电路，闭合开关，移动变阻器滑片，进行了三
次实验，并将实验中得到的部分数据记录在下表中，其中一组数据为变阻器连入电路的阻值最大时记录的。
实验序 电压表示数 电流表示数 待测电阻 待测电阻阻值
号 （伏） （安） （欧） （欧）
1 5.0
_______
2 3.0 0.18 _______
3 2.6 0.26 _______
①实验中，电压表并联在_______两端（选填“待测电阻”或“变阻器”）；
②说明实验中变阻器的规格及哪组数据为变阻器连入电路的阻值最大时记录的；（需写出解答过程）_______
③小华在实验中所用的电源电压为_______伏；
④请将上表中的空格填写完整_______、_______、_______。（保留一位小数）
26. 为了研究物体浸没在水中前后测力计示数的变化情况，某小组同学分别利用若干均匀圆柱体、水（足
够深）和弹簧测力计等进行实验。他们先将密度 均为2克/厘米 而重力不同的圆柱体挂在测力计下，记
录此时测力计的示数 ，接着如图所示，将圆柱体浸没在水中，读出相应的测力计示数 记录在表一中。
他们再用密度 均为4克/厘米 的圆柱体重复实验，将数据记录在表二中。为进一步研究，他们计算每一
次实验时测力计示数的差值 ，并将结果分别记录在表一和表二的最后一列中。
表一 圆柱体密度 克/厘米
实验序号
（牛） （牛） （牛）
1 2.0 1.0 1.0
2 4.0 2.0 2.0
.
3 6.0 3.0 3 0
.
4 8 0 4.0 4.0
表二 圆柱体密度 克/厘米
实验序号
（牛） （牛） （牛）
.
5 2.0 1 5 0.5
6 4.0 3.0 1.0
7 6.0 4.5 1.5.
8 8.0 6 0 2.0
（1）分析比较实验序号1与2与3与4（或5与6与7与8）中 和 的倍数关系及相关条件，可得出的
初步结论是：密度相等的均匀圆柱体浸没在水中后，_______；
（2）分析比较实验序号1与5（或2与6或3与7或4与8）中 和 的数据及相关条件，可得出的初步
结论是：均匀圆柱体浸没在水中后，_______；
（3）进一步分析比较实验序号_______的数据及相关条件，可以发现：均匀圆柱体浸没在水中后，满足一
定的条件时，测力计示数的差值 可能相等。请你根据本实验的相关数据及条件，初步分析 相等时
应满足的条件为：_______；
（4）根据表一和表二中的数据及相关条件，可以推理：若浸没在水中某均匀圆柱体的密度 为6克/厘米
，重力为6牛，则此时测力计的示数 为_______牛。
