静安区 2016~2017 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） 17.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

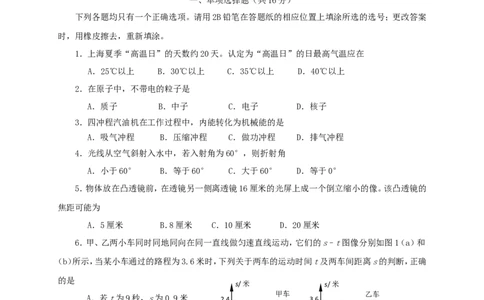

一、单项选择题（共16分）
下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案
时，用橡皮擦去，重新填涂。
1．上海夏季“高温日”的天数约20天。认定为“高温日”的日最高气温应在
A．25℃以上 B．30℃以上 C．35℃以上 D．40℃以上
2．在原子中，不带电的粒子是
A．质子 B．中子 C．电子 D．核子
3．四冲程汽油机在工作过程中，内能转化为机械能的是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．光线从空气斜射入水中，若入射角为60°，则折射角
A．小于60° B．等于60° C．大于60° D．等于0°
5．物体放在凸透镜前，在透镜另一侧离透镜16厘米的光屏上成一个倒立缩小的像。该凸透镜的
焦距可能为
A．5厘米 B．8厘米 C．10厘米 D．20厘米
6．甲、乙两小车同时同地同向在同一直线做匀速直线运动，它们的s–t图像分别如图1（a）和
（b）所示，当某小车通过的路程为3.6米时，下列关于两车的运动时间t及两车间距离s的判断，正确
的是
s/米 s/米
甲车 乙车
A．若t为9秒，s为0.9米 2.4 3.6
1.8 2.7
B．若t为9秒，s为2.7米
1.2 1.8
C．若t为12秒，s为3.6米 0.6 0.9
6
D．若t为12秒，s为4.8米 0 1 2 3 4 5 6 t/秒0 2 4 6 8 1012 t/秒
（a） 图1 （b）
7．在图2所示的电路中，电源电压保持不变。当电键S闭合后，三个电表示数均未发生变化。若
电路中故障只可能发生电阻R、R处，则下列关于电路故障的判断，正确的是
1 2
A. 电阻R一定存在断路故障 B. 电阻R一定存在断路故障
1 2
ssss////米米米米 ssss////米米米米
C. 电阻R可能存在短路故障 D. 电阻R可能存在短路故障
1 甲甲甲甲车车车车 2 乙乙乙乙车车车车
2222....4444 3333....6666
1111....8888 2222....7777
1111....2222 1111....8888
0000....6666 0000....9999
6666
0000 1111 2222 3333 4444 5555 6666 tttt////秒秒秒秒0000 2222 4444 6666 8888 1111000011112222 tttt////秒秒秒秒A
1 R
1
A
2
R 2 S A B
V
图2
图3
8．如图3所示，放在水平地面上的圆柱体A、B高度相等（其底面积的关系为S>S），A对地面的压
A B
强小于B对地面的压强。当在两物体上部沿水平方向分别切去不同的厚度后，发现 A、B剩余部分对
地面的压力恰相等。则关于对切去部分质量∆m、∆m以及厚度∆h、∆h的判断，可能存在的关系是
A B A B
A．∆h>∆h，∆m=∆m B．∆h>∆h，∆m>∆m
A B A B A B A B
C．∆h<∆h，∆m>∆m D．∆h<∆h，∆m=∆m
A B A B A B A B

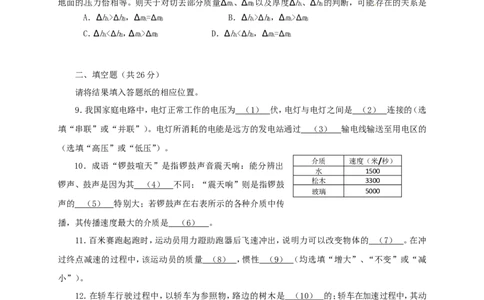

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．我国家庭电路中，电灯正常工作的电压为 （ 1 ） 伏，电灯与电灯之间是 （ 2 ） 连接的（选
填“串联”或“并联”）。电灯所消耗的电能是远方的发电站通过 （ 3 ） 输电线输送至用电区的
（选填“高压”或“低压”）。
介质 速度（米/秒）
10．成语“锣鼓喧天”是指锣鼓声音震天响：能分辨出
水 1500
松木 3300
锣声、鼓声是因为其 （ 4 ） 不同；“震天响”则是指锣鼓
玻璃 5000
声的 （ 5 ） 特别大；若锣鼓声在右表所示的各种介质中传
播，其传播速度最大的介质是 （ 6 ） 。
11．百米赛跑起跑时，运动员用力蹬助跑器后飞速冲出，说明力可以改变物体的 （ 7 ） 。在冲
过终点减速的过程中，该运动员的质量 （ 8 ） ，惯性 （ 9 ） （ 均选填“增大”、“不变”或“减
小”）。
12．在轿车行驶过程中，以轿车为参照物，路边的树木是 （ 1 0 ） 的；轿车在加速过程中，其动
能 （ 1 1 ） （ 选填“增加”、“不变”或“减小”） ；在轿车刹车过程中，车轮表面的温度会升高，
这是通过 （ 1 2 ） 的方式改变其内能。
13．若10秒内通过某导体横截面的电荷量为6库，导体两端的电压为3伏，则通过该导体的电流
为 （ 1 3 ） 安，电流做功为 （ 1 4 ） 焦。当该导体两端的电压为0伏，则该导体的电阻为 （ 1 5 ）
欧。
14．在水深2米处，水的压强为 （ 1 6 ） 帕。重为10牛、体积为5×10-4米3的石块浸没在水中受
到的浮力大小为 （ 1 7 ） 牛，它受到重力与浮力的合力大小为 （ 1 8 ） 牛。15．在图4所示的电路中，电源电压保持不变。现将一个电压 表
R 1 R 2 P
V接入电路的AB或CD两点间，在移动滑动变阻器R滑片P的过 程
2
中，发现电压表V示数与电流表A示数的比值不发生变化，则电 A B C D 压
A
表 V 接入电路的 （ 19 ） 两点间，当滑片 P 移至变阻器的 S
图4
（ 2 0 ） 端时（选填“左”或“右”），电压表 V示数与电流表A 示
数的乘积达到最大。
16．滑轮是变形的杠杆，滑轮与杠杆在实际生产、生活中使用时既有相似之处，也有不同之处。现
以省力杠杆和动滑轮分别提升同一重物的过程为例，比较省力杠杆与动滑轮的使用特点。
① 下例各项中，省力杠杆和动滑轮使用时都可以实现的： （ 2 1 ） （填序号）；
A 能省力；B 能改变用力的方向；C 能省距离；D 即能省力又能省距离。
② 与动滑轮相比，说明省力杠杆使用的优劣。优势： （ 2 2 ） ；缺点： （ 2 3 ） 。

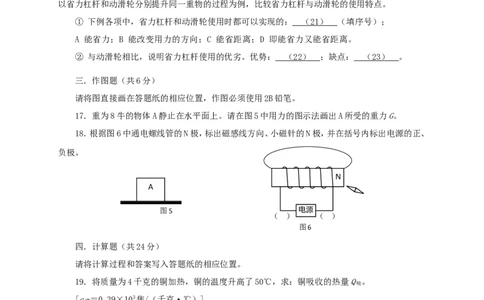

三．作图题（共6分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重为8牛的物体A静止在水平面上。请在图5中用力的图示法画出A所受的重力G。
18．根据图6中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、
负极。
N
A
图5 电源
（ ） （ ）
图6
四．计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．将质量为4千克的铜加热，铜的温度升高了50℃，求：铜吸收的热量Q 。
吸
[c ＝0.39×103焦/（千克·℃）]
铜
20．某物体在50牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米。求此过程
中拉力做的功W和功率P。
21．在图7所示的电路中，电源电压为12伏，滑动变阻器R标有“50Ω 1.5A”字样。电键S闭合
2
后，电流表A的示数为0.6安。
A
R
1
① 求电阻R的阻值。
1
R P
2
S
图7② 移动变阻器R的滑片，求通过干路中的最小电流I 。
2 min
③ 求电源消耗的最大功率P 。
max
22．如图8所示，置于水平地面上的薄壁轻质圆柱形容器内盛有深 为
3H的水，容器的高为4H、底面积为5S。
① 求体积为4×10-3米3水的质量m 。
水
图8
② 现有三个大小不同的圆柱体合金块（其规格如右表所示）可选， 请
序号 甲 乙 丙
选择其中一个轻放入容器内并满足下列要求。
密度 3ρ水
（a）圆柱体放入容器后，要求水对容器底面的压强最大。则应选
高度 H 3H 6H
择序号为_______的圆柱体，求出此时水对容器底面的压强p 。
水 底面积 3S 2S S
（b）圆柱体放入容器后，要求容器对水平地面的压强最大，则应
选择序号为_______的圆柱体，求出此时容器对水平地面压强p 。
容

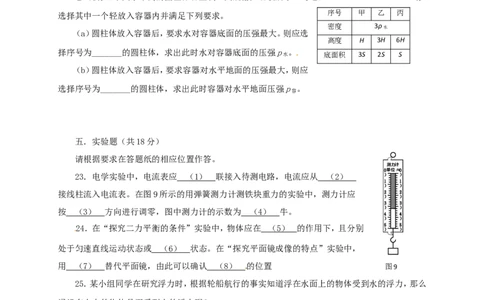

五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
测力计
0单位:N0
23．电学实验中，电流表应 （ 1 ） 联接入待测电路，电流应从 （ 2 ） ） ）
1 1
） ）
接线柱流入电流表。在图9所示的用弹簧测力计测铁块重力的实验中，测力计应 2 2
） ）
3 3
） ）
按 （ 3 ） 方向进行调零，图中测力计的示数为 （ 4 ） 牛。
4 4
） ）
24．在“探究二力平衡的条件”实验中，物体应在 （ 5 ） 的作用下，且分别 5 5
） ）
处于匀速直线运动状态或 （ 6 ） 状态。在“探究平面镜成像的特点”实验中，
用 （ 7 ） 替代平面镜，由此可以确认 （ 8 ） 的位置 图9
25．某小组同学在研究浮力时，根据轮船航行的事实知道浮在水面上的物体受到水的浮力，那么
浸没在水中的物体是否受到水的浮力呢？
① 该小组同学利用相同的空桶（底部装有弹簧）和形状不同的金属体甲、乙、丙（体积与质量均
相同）进行实验，他们先将圆柱体甲轻放入空桶内，甲静止时弹簧压缩程度如图10（a）所示；然后在空
桶内盛满水，再将甲轻放入桶内，甲静止时弹簧压缩程度如图10（b）所示；接着分别将长方体乙和圆
球丙轻放入盛水的桶内，乙和丙静止时弹簧压缩程度分别如图10（c）和（d）所示。
甲 乙 丙
甲
h
（a） （b） 图 （c） （d）
10根据图10（a）和（b）的实验现象，得出的初步结论是：浸没在水中的物体受到水的浮力；根据图
10（b）、（c）和（d）的实验现象，得出的初步结论是： （ 9 ） 。
② 该小组同学继续研究浸没在水中的物体受到水的浮力大小会跟哪些因素有关？于是根据生
活现象和经验，提出猜想，他们认为：浸没在水中的物体受到水的浮力大小可能跟四个因素有关，即
物体的重力、质量、体积以及密度有关。
对猜想进行梳理后，他们认为：上述四个因素无需全部进行研究，实验中只需要研究浮力大小跟
物体的体积、质量的关系即可。
不研究“物体的重力”的理由是： （ 1 0 ） ；不研究“物体的密度”的理由是： （ 1 1 ） 。
③ 根据猜想与假设，他们将不同体积（或质量）的
实验 物体体积 物体质量 受到浮力
序号 （米3） （千克） （牛）
合金块浸没在水中，并利用仪器测定浮力，其实验数
1 1.0×10-3 3.0 9.8
据记录在右表中。
2 1.0×10-3 7.0 9.8
（a）分析表中体积相同时物体受到的浮力，归纳
3 2.0×10-3 5.0 19.6
得出初步结论。 （ 1 2 ）
4 2.0×10-3 7.0 19.6
（b）分析比较实验序号1~6中物体受到浮力的大
5 3.0×10-3 7.0 29.4
小与物体体积的关系，可知： （ 1 3 ） 。 6 3.0×10-3 8.0 29.4
26. 小红同学做“测定小灯泡的电功率”实验，
现有学生电源（电压为2伏的整数倍，且在2~10伏在之间）、待测小灯、电流表、电压表、滑动变阻器、
电键及导线若干，其中待测小灯上只有所标“0.3A”（指小灯正常工作电流）字样清晰可见。小红
先将待测小灯与其他器材串联，再将电压表并联在电路中，然后选定某一电源电压进行实验。闭合电
键后，变阻器滑片在从一端向另一端移动的过程中，电压表的示数从2.0伏逐渐变小，电流表的示数
从0.20安逐渐变大，但小灯始终无法正常发光。经过思考后，她重新选定电源电压并连接电路进行
实验，当小灯正常发光时，观察到电压表的指针指在两刻度线之间，如图11（a）所示。于是，她仅改变
电路中电压表连接的位置再次实验，当小灯正常发光时，电压表的示数如图11（b）所示。
（a） 图 1 1 （b）
① 根据相关信 息，计算说明小灯的额定电压U 。 （ 1 4 ）
额
② 根据相关信息，计算小灯的额定电功率P 。 （ 1 5 ）
额答案要点和评分参考 17.04
题 号 答案要点和评分说明
一、16分
1．C。 2．B。 3．C。 4．A。 5．C。 6．A。 7．B。 8．B。
（每题2分）
说明：第9~14题每格1分；第15、16题每题4分
9．（1）220； （2）并联； （3）高压。
10．（4）音色； （5）响度； （6）玻璃。
11．（7）运动状态； （8）不变； （9）不变。
12．（10）运动； （11）增加； （12）做功。
二、26分 13．（13）0.6； （14）18； （15）5。
14．（16）1.96×104； （17）4.9； （18）5.1。
15．（19）AB； （20）左
16．（21）A。
（22）优势：动力臂可以大于阻力臂的2倍，能更省力；可以改变用力的方
向，实现既能省力又能改变用力的方向。
（23）缺点：不能连续转动，不能实现大幅度提高物体的位置。
说明：第17、18题每题3分
三、6分 17．力的大小、方向、作用点正确3分。
18．磁感线方向、小磁针的N极以及电源的正、负极正确3分。
Q =cmΔt
19． 吸
=0.39×103焦／（千克·℃）×4千克×50℃
（4分）
=7.8×104焦 4分
20．
W=Fs=50牛×6米=300焦 2分
（4分）
P=W/t=300焦/10秒=30瓦 2分
四、24分
① R=U/I=12伏/0.6安=20欧 3分
1 1
② I =U/ R =12伏/50欧=0.24安
21． 2min 2max
I =I+ I =0.6 安+0.24 安=0.84 安 3
（9分） min 1 2min
分
③ P =UI =12伏×（1.5安+0.6安）=25.2瓦 3分
max max①m = ρ V =1.0×103千克/米3× 4×10-3米3=4千克
水 水 水
2分
② 乙；
p =ρ gh=4ρ gH 2
水 水 水
22． 分
（7分） ③ 丙
p =F /S=（m +m ）g/S
地 水 丙
=(ρ ×3H×5S+3 ρ ×6H×S)/5S
水 水
=33 ρ H/5 3
水
分
23．
（1）串； （2）正； （3）竖直 （4）3.2。
（4分）
24．
（5）两个力； （6）静止； （7）玻璃板； （8）虚像。
（4分）
（9）体积与质量均相同的物体浸没在水中受到浮力的大小与
物体的形状无关；
（10）重力跟质量是成正比的；（本小题答案合理均可）
25． （11）密度是质量与体积的比值，体积相同质量不同的物体就
是其密度不同；（本小题答案合理均可）
（6分）
五、18分
（12）分析比较实验序号1与2（或3与4、或5与6）可知：浸没
在水中，体积相同的物体受到浮力的大小相同，跟物体的质量
无关；
（13）浸没在水中物体受到浮力的大小跟其体积成正比。
（14）由题意：电源电压为2伏的整数倍，且在2~10伏之间
即电源电压U在（6.0伏+1.7伏）~（6.5伏+1.7伏）之间
电源电压为8.0伏
26．
按题意：小灯的额定电压U 大于4伏；即在6.0伏~6.5伏之
（4分） 额
间U =8.0伏-1.7伏=6.3伏 3分
额
（15）P ＝U I ＝6.3伏 × 0.3安＝1.89瓦 1分
额 额 额
