2022-2023 学年上海市静安区九年级（上）期末物理试卷（一模）
一、选择题（共18分）下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上
填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
1. 一节新干电池的电压为
A. 1.5伏 B. 24伏 C. 110伏 D. 220伏
【答案】A
【解析】
【详解】一节新干电池的电压为1.5V．故A正确，BCD错误．

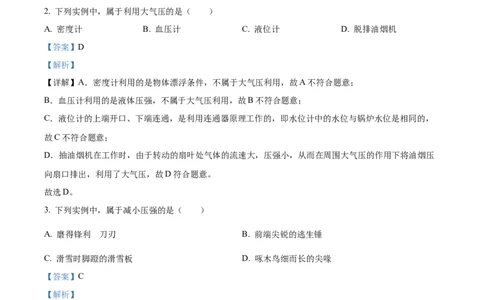

2. 下列实例中，属于利用大气压的是（ ）
A. 密度计 B. 血压计 C. 液位计 D. 脱排油烟机
【答案】D
【解析】
【详解】A．密度计利用的是物体漂浮条件，不属于大气压利用，故A不符合题意；
B．血压计利用的是液体压强，不属于大气压利用，故B不符合题意；
C．液位计的上端开口、下端连通，是利用连通器原理工作的，即水位计中的水位与锅炉水位是相同的，
故C不符合题意；
D．抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压
向扇口排出，利用了大气压，故D符合题意。
故选D。
3. 下列实例中，属于减小压强的是（ ）
的
A. 磨得锋利 刀刃 B. 前端尖锐的逃生锤
C. 滑雪时脚蹬的滑雪板 D. 啄木鸟细而长的尖喙
【答案】C
【解析】
【详解】ABD．磨得锋利的刀刃、前端尖锐的逃生锤、啄木鸟细而长的尖喙都是在压力一定时，通过减小
受力面积来增大压强，故ABD不符合题意；
C．滑雪时脚蹬的滑雪板，是在压力一定时，通过增大受力面积来减小压强，故C符合题意。
故选C。
4. 甲、乙是由同种材料制成且横截面积相等的两导体，甲的长度大于乙的长度，若将它们同时并联在同一
电路中，则下列说法正确的是（ ）
A. 甲的电阻小于乙的电阻
第1页/共18页
学科网（北京）股份有限公司B. 通过甲的电流小于通过乙的电流
C. 总电阻大于乙的电阻
的
D. 甲两端 电压大于乙两端的电压
【答案】B
【解析】
【详解】ABD．甲、乙两导体并联在电路中，根据并联电路电压的规律可知，甲、乙两端的电压相等，因
为甲、乙是由同种材料制成且横截面相等，甲的长度大于乙的长度，则甲的电阻大于乙的电阻，根据
可知，通过甲的电流小于通过乙的电流，故AD错误，B正确；
C．根据电阻的并联特点可知电阻并联相当于增加导体的横截面积，所以总电阻小于任意一个电阻，即小
于乙的电阻，故C错误。
故选B。
5. 在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器 的滑片P由最右端向中点
移动时，变小的是（ ）
A. 电流表A 的示数
2
B. 电压表V的示数
C. 电流表A示数与电流表A 示数的差值
2
D. 电压表V示数与电流表A示数的比值
【答案】D
【解析】
【详解】B．由电路图可知， 与 并联，电流表 测干路电流，电流表 测 支路的电流，电压表
测量电源的电压；由于电源电压不变，移动滑片时，电压表V示数保持不变，故B不符合题意；
AC．因并联电路中各支路独立工作、互不影响，所以滑片移动时通过 支路的电流不变；闭合开关 ，
第2页/共18页
学科网（北京）股份有限公司当滑动变阻器的滑片P由最右端向中间移动时，滑动变阻器接入电路中的电阻变小，根据 可知，通
过滑动变阻器的电流变大，电流表A 的示数变大， 根据并联电路的电流关系可知，干路中的电流变大，
2
即电流表 示数变大；电流表 示数与电流表A 示数的差值为通过定值电阻 的电流，所以电流表 示
2
数与电流表A 示数的差值不变，故AC不符合题意；
2
D．由于电压表V的示数不变，电流表 示数变大，所以电压表V示数与电流表 示数的比值变小，故D
符合题意。
故选D。

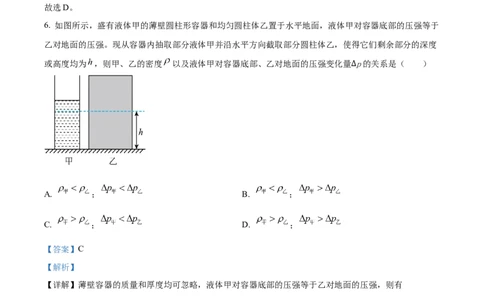

6. 如图所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙置于水平地面，液体甲对容器底部的压强等于
乙对地面的压强。现从容器内抽取部分液体甲并沿水平方向截取部分圆柱体乙，使得它们剩余部分的深度
或高度均为 ，则甲、乙的密度 以及液体甲对容器底部、乙对地面的压强变化量 p的关系是（ ）
∆
A. ； B. ；
C. ； D. ；
【答案】C
【解析】
【详解】薄壁容器的质量和厚度均可忽略，液体甲对容器底部的压强等于乙对地面的压强，则有
。由图可知， ，则 。设液体甲的高度减少 ，乙的高度减少 ，
则抽取或截取前，液体甲对容器底部的压强等于乙对地面的压强，即
①
抽取或截取后，液体甲对容器底部的压强为
第3页/共18页
学科网（北京）股份有限公司乙对地面的压强
已知 ，则
②
综合①②可得
即∆p <∆p 。故C符合题意，ABD不符合题意。
甲 乙
故选C。
二、填空题（共32分）请将结果填入答题纸的相应位置。

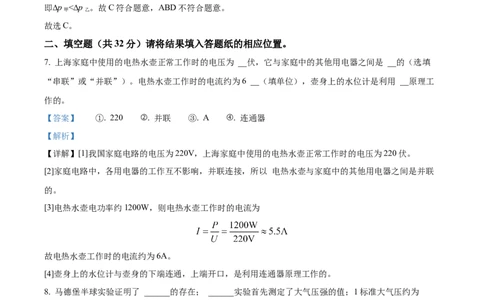

7. 上海家庭中使用的电热水壶正常工作时的电压为 __伏，它与家庭中的其他用电器之间是 __的（选填
“串联”或“并联”）。电热水壶工作时的电流约为6 __（填单位），壶身上的水位计是利用 __原理工
作的。
【答案】 ①. 220 ②. 并联 ③. A ④. 连通器
【解析】
【详解】[1]我国家庭电路的电压为220V，上海家庭中使用的电热水壶正常工作时的电压为220伏。
[2]家庭电路中，各用电器的工作互不影响，并联连接，所以 电热水壶与家庭中的其他用电器之间是并联
的。
[3]电热水壶电功率约1200W，则电热水壶工作时的电流为
故电热水壶工作时的电流约为6A。
[4]壶身上的水位计与壶身的下端连通，上端开口，是利用连通器原理工作的。
8. 马德堡半球实验证明了 ______的存在； ______实验首先测定了大气压强的值；1标准大气压约为
帕，即在每平方米面积上承受的压力为 ______牛；珠穆朗玛峰上的大气压比山脚下的大气压
______（选填“高”或“低”）。
【答案】 ①. 大气压强 ②. 托里拆利 ③. ④. 低
【解析】
【详解】[1] 著名的马德堡半球实验把半球的空间抽成真空，就需再用十六匹马才能拉开，有力的证明了
第4页/共18页
学科网（北京）股份有限公司大气压强的存在。
[2] 意大利科学家托里拆利用一根玻璃管第一个测量出大气压的值。
[3] 一个标准大气压的大小约相当于760毫米水银柱所产生的压强，大小约为 ，表示的物理意义
是每平方米面积上受到的压力为 。
[4] 大气压不是固定不变的，海拔高度越高，空气越稀薄，密度越小，大气压强就越小，即大气压随着海
拔的高度的增高而减小，所以珠穆朗玛峰上的大气压比山脚下的大气压低。
的
9. 容器内有一块质量为0.9千克，体积为 米3 冰块，其密度为 __千克/米3。当这块冰熔化成水后，
水的质量为 __千克，水的体积为 __米3。若这些水刚好可以装满容器，则这个容器 __（选填“能”或
“不能”）盛下0.9千克的浓盐水（ ）。
【答案】 ①. ②. 0.9 ③. 0.9×10-3 ④. 能
【解析】
【详解】[1]冰的密度
[2]冰熔化成水后，质量不变，水的质量为0.9kg。
的
[3]水 体积
[4]由 可知：质量一定时，密度越大，液体的体积越小，由 可知，相同质量的盐水和水的
体积关系为V >V ，所以杯子能盛下质量为 的盐水。
水 盐水
10. 如图所示，用弹簧测力计吊着重为9牛的金属块静止在水面下，弹簧测力计的示数为5牛，则金属块
受到的浮力大小为 ______牛。当增大金属块浸没的深度，金属块受到的浮力大小 ______，金属块下表面
受到水的压力 ______，容器底部受到水的压强 ______。（后三空均选填“变大”“变小”或“不变”）
第5页/共18页
学科网（北京）股份有限公司【答案】 ①. 4 ②. 不变 ③. 变大 ④. 不变
【解析】
【详解】[1] 金属块静止在水面下，金属块受到的浮力
[2]根据阿基米德原理
当增大金属块浸没的深度，金属块排开水的体积不变，金属块受到的浮力大小不变。
[3] 增大金属块浸没的深度，金属块下表面浸在水中的深度 变大，根据 ，金属块下表面压强
变大，由 可知金属块下表面受到水的压力变大。
[4] 由于金属块排开水的体积不变，所以容器内液体的深度不变，根据液体压强公式 可知，容器
底部受到水的压强不变。
11. 某导体两端电压为3伏时，通过它的电流为0.3安，该导体的电阻为 __欧。若该导体两端电压增加到
6伏，通过该导体的电流为 __安，10秒内通过该导体横截面的电荷量为 __库，此时该导体的电阻为 __欧。
【答案】 ①. 10 ②. 0.6 ③. 6 ④. 10
【解析】
【详解】[1]由 可得，导体的电阻
[2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，若该导体两端电压增加到6伏，
该导体的电阻仍为 不变；通过该导体的电流为
第6页/共18页
学科网（北京）股份有限公司[3]由 可得，通过该导体横截面的电荷量
[4]电阻是导体的一种性质，只与导体的材料、长度的横截面积有关，整个过程中，这些因素不变，所以该
导体的电阻不变，为10Ω。
12. 在如图所示的电路中，电源电压为U，电阻R、R 的阻值均为R。现电路中只存在一处故障，且故障
0 1 2 0
只发生在电阻R 或R 上。
1 2
（1）开关S断开时，电压表V的示数可能为______；
（2）开关S由断开到闭合，电流表A的示数不变，请写出开关S闭合后，电流表A与电压表V的示数及
相对应的故障______、 ______。
【答案】 ①. 0或U ②. ，U ③. R 短路
0 0 1
【解析】
【详解】（1）[1]当开关S断开时，电路为电阻R、R 的串联电路，电压表测量R 两端的电压。若R 短路
1 2 2 1
时，电路为只有R 的简单电路，电压表测量电源两端的电压，示数为U；若R 断路时，电路断路，此时
2 0 1
电压表示数为0；若R 短路时，电压表测量被短路部分的电压，示数为0；若R 断路时，电压表、电流表
2 2
与R 串联接在电源两端，电压表测电源电压，所以电压表示数为U；综上所述，开关断开时，电压表的
1 0
示数可能为0或U。
0
（2）[2][3]开关S由断开到闭合，电流表A的示数不变，表明电路中的电阻不变，由此可知R 短路；电压
1
表直接接在电源两端，所以电压表的示数为U，根据欧姆定律，电路中的电流即电流表的示数为
0
13. 某同学用比较坚韧的薄纸做成了一盏孔明灯，如图所示，用棉花团蘸上酒精放在孔明灯底部的燃料盒
第7页/共18页
学科网（北京）股份有限公司内，点燃棉花团，过了一会儿，孔明灯凌空而起。为了揭秘其中的原因，该同学查阅资料后得知：（a）
在空气中，物体受到的浮力大于重力时，物体会升空；（b）孔明灯点燃后，排开外界空气的体积不变；
（c）压强一定时，空气在部分温度下的密度见表。
空气温度（℃） 0 100 200 300
空气密度（千克 米 1.293 0.946 0.746 0.616
（1）分析比较表中空气温度、密度及相关条件，可归纳得出的初步结论是：在空气的压强一定时，
______；
（2）根据上述信息并结合相关知识，分析孔明灯点燃前后，灯内空气的质量变化情况，并说明孔明灯凌
空而起的原因 ______；
（3）为了使孔明灯更容易凌空而起，下列方法可行的是 ______。
A.减小燃料盒的质量
B.减小薄纸做成孔明灯的体积
【答案】 ①. 温度越高，密度越小 ②. 见解析 ③. A
【解析】
【详解】（1）[1]由（c）表可看出，空气温度升高时，空气密度变小，即在空气的压强一定时，温度越高，
密度越小。
（2）[2]孔明灯点燃前，灯内空气温度低，点燃后灯内空气的温度升高，由（1）可知灯内空气的密度变小；
根据（b）可知孔明灯的体积不变，灯内空气的体积不变，由 可知，孔明灯内空气的质量变小，孔
明灯的总质量变小，根据 可知，孔明灯的重力 变小；孔明灯点燃后，排开外界空气的体积不变，
根据阿基米德原理可知，孔明灯所受空气的浮力不变；当孔明灯所受浮力大于重力时，由（a）可知孔明
灯凌空而起。所以孔明灯凌空而起的原因是：孔明灯点燃后，灯内温度升高，空气密度减小，灯内空气质
第8页/共18页
学科网（北京）股份有限公司量减小，孔明灯所受重力减小，浮力不变，当浮力大于重力时孔明灯凌空而起。
（3）[3]孔明灯所受的浮力不变，重力减小更容易升空，所以根据阿基米德原理，灯的体积不能减小，而
灯的质量减小可以减小灯所受重力，则A符合题意，B不符合题意。
故选A。
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14. 在图中，重为10牛的小球静止在水中，用力的图示法画出该球受到的浮力 。
【答案】
【解析】
【详解】如图该球漂浮，故重力等于浮力，浮力的方向竖直向上，故过重心做一条竖直向上的箭头，即为
浮力，如下图所示：
第9页/共18页
学科网（北京）股份有限公司15. 在如图电路中缺少一根导线，请按要求用笔画线代替导线完成电路连接。要求：闭合开关S后，向右
移动变阻器的滑片时，电流表的示数变小。
【答案】
【解析】
【详解】根据题意可知，闭合开关 后，向右移动变阻器的滑片P时，电流表的示数变小，根据欧姆定律
可知，电路中的总电阻变大，滑动变阻器接入电路中的电阻变大，所以滑动变阻器应接左下接线柱，如图
所示：
四、综合题（共44分）请根据要求在答题纸的相应位置作答。
16. 将一块重为10牛的合金块浸没在水中，合金块排开水的体积为 米3。求：
第10页/共18页
学科网（北京）股份有限公司（1）合金块所受浮力 的大小；
（2）合金块所受重力与浮力的合力 的大小与方向。
【答案】（1）4.9N；（2）5.1N，竖直向下
【解析】
【详解】解：（1）合金块所受浮力大小为
F =ρ gV =1.0×103kg/m3×9.8N/kg×5×10-4m3=4.9N
浮 水 排
（2）合金块所受重力与浮力是同一直线上，方向相反的两个力，所以合金块所受重力与浮力的合力大小
为
F =G-F =10N-4.9N=5.1N
合 浮
方向与重力方向一致，竖直向下。
答：（1）合金块的浮力为4.9N；
（2）合金块重力与浮力的合力为5.1N，方向竖直向下。
17. 在如图所示的电路中，电源电压为6伏，电阻 的阻值为15欧。
（1）求电流表A 的示数 ；
2
（2）闭合开关S后，某个电流表的示数为0.6安，求电阻 的阻值。
【答案】（1）0.4A；（2）
【解析】
【详解】解：（1）由电路图可知，开关处于断开时，只有电阻 连入电路，电流表A 测量通过电阻
2
的电流。则电流表A 的示数
2
第11页/共18页
学科网（北京）股份有限公司（2）闭合开关 后， 、 并联，电流表 测干路电流；根据并联电路各用电器互不影响可知通过电阻
的
电流不变，即电流表A 示数不变，所以，某个电流表的示数为0.6安，即干路上的电流表 的示数
2
为0.6A，根据并联电路中干路电流等于各支路电流之和可知通过电阻 的电流为
I=I-I=0.6A-0.4A=0.2A
1 2
根据欧姆定律可得， 的阻值
答：（1）电流表A 的示数 为0.4A；
2
（2）电阻 的阻值为 。
18. 在如图所示的电路中，电源电压为15伏，电阻 的阻值为10欧，闭合开关S，移动滑动变阻器 的
滑片P至某位置时，电压表V示数为9伏。
（1）求此时电阻 两端的电压 ；
（2）求此时滑动变阻器 连入电路的阻值；
（3）移动滑动变阻器 的滑片P，电流表A的示数变化范围为0.5安 安，求滑动变阻器 的规格。
【答案】（1）6V；（2） ；（3）20Ω，1A
【解析】
【详解】解：（1）由电路图可知，电阻 与滑动变阻器 串联，电流表测量电路中的电流，电压表测量
第12页/共18页
学科网（北京）股份有限公司两端的电压。因为串联电路两端的电压等于各部分电路两端的电压之和，所以此时 两端的电压为
（2）根欧姆定律可知通过 的电流为
因为串联电路中各处的电流相等，所以通过 的电流为
滑动变阻器接入电路的阻值为
（3）当 接入电路的阻值最大时，电路中的电流最小，因为串联电路的总电阻等于各串联电阻之和，此
时总电阻
滑动变阻器接入电路的阻值为
电路允许的最大电流为 ，故滑动变阻器的规格为“ ， ”。
答：（1）此时电阻 两端的电压 为 ；
（2）此时滑动变阻器 连入电路的阻值为 ；
（3）滑动变阻器 的规格为“ ， ”。
19. 某小组同学在做“用电流表测电流”实验中，按图1用电流表分别测量了流入 的电流（A点）和流
出 的电流（B点），其实验数据如表一所示。接着，他们串联一个电阻 在电路中，如图2所示，开
第13页/共18页
学科网（北京）股份有限公司始研究串联电路的电流特点。
表一
（安） （安）
0.4 0.4
表二
（安） （安） （安）
0.1 0.1 0.1
（1）请你根据图1的实验及表一中的实验数据猜想图2所示的串联电路中通过A点、 点和 点的电流可
能存在的关系，并说明理由 __；
（2）实验中，该小组同学利用电流表分别测量了图2电路中A点、 点、 点的电流，实验数据记录在
表二中，并根据该实验记录得出了串联电路的电流特点。你认为该小组同学的实验方案是否需要改进。若
需要，请简要说明改进的方法；若不需要，请说明理由 __。
【答案】 ①. 见解析 ②. 需要，更换不同的电阻多测几组数据
【解析】
【详解】（1）[1]由表一中可知
即通过电路的各点的电流相等，而串联电路中电流只有一条路径，所以可以猜想，图2所示的串联电路中
通过A点、 点和 点的电流可能相等。
（2）[2]该实验中只做了一次实验，根据一组实验数据得出的结论具有片面性，不具有普遍性，故需要改
进，改进的方法是更换不同的电阻，多测几组数据。
20. 如图所示，高度相同的薄壁圆柱形容器甲、乙置于水平桌面上，甲容器的底面积为 米 ，乙容
第14页/共18页
学科网（北京）股份有限公司器的底面积为 米 。甲中盛有水，乙中盛有酒精（ 克 米3）。若把两个相同的金
属块分别浸没在甲、乙两容器中，现将金属块放入前，液体对甲、乙两容器底部的压强 以及金属块放
入后，液体对甲、乙容器底部的压强变化量 的值记录在表中。
放入前，液体对容器底部的压强 放入后，液体对容器底部的压强变化量 （帕）
容器
（帕）
甲 3920 1960
乙 3920 1960
（1）求金属块放入前，水对甲容器底部的压力 。
（2）尝试分析甲、乙两容器在金属块放入后是否有液体溢出，若有，请计算溢出液体的质量 ；若没有，
请说明理由。
【答案】（1）78.4N；（2）有，1.176kg
【解析】
【详解】解：（1）金属块放入前，液体对容器甲底部的压强
甲容器的底面积为
由 可得，金属块放入前，水对甲容器底部的压力
（2）甲容器中水对容器底部的压强变化量
第15页/共18页
学科网（北京）股份有限公司由液体压强公式 可知，甲容器中水的深度变化量
由题意可知，金属块的体积
金属块浸没在乙容器中的酒精中时，乙容器中体积变化量
若金属块放入前后，乙容器中酒精未溢出，乙容器中酒精深度的变化量
由液体压强公式 可知，乙容器中酒精对容器底部的压强变化量
因 （表格数据），所以，酒精由溢出，由表格数据可知，乙容器中水对容器底部的压强
实际变化量
由液体压强公式 可知，甲容器中水的深度变化量
由题意可知，容器容积与原来酒精体积之差
所以溢出的酒精体积
由密度公式可知，溢出的酒精质量
第16页/共18页
学科网（北京）股份有限公司答：（1）金属块放入前，水对甲容器底部的压力 ；
（2）乙两容器在金属块放入后有液体溢出，溢出液体的质量 。
