静安区学业质量监测
九年级综合试卷物理部分
一、单项选择题（共12分）下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位
置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
1. 依据卢瑟福的“行星模型”理论，在原子核外绕核高速旋转的粒子是（ ）
A. 质子 B. 电子 C. 中子 D. 核子
【答案】B
【解析】
【详解】卢瑟福认为：在原子的内部有一个很小的核叫原子核，原子的所有正电荷和几乎全部质量都集中
在原子核里，带负电的电子在核外绕核高速旋转。
故选B。
2. 当光从空气垂直射入水中，其折射角为（ ）
A. 0° B. 30° C. 45° D. 90°
【答案】A
【解析】
【详解】根据光的折射定律，当光垂直射向介质表面时传播方向不变，因此入射光线、法线和折射光线在
同一直线上，因此折射角为0°。
故选A。
3. 声纹锁能辨别不同的人发出的声音，主要是依据声音的（ ）
A. 响度 B. 音调 C. 音色 D. 音量
【答案】C
【解析】
【详解】音色反映声音的品质和特色，可以用来区分不同的发声体。不同的人音色不同，声纹锁能根据音
色辨别不同的人发出的声音。而响度是反映声音的大小，音调反映声音的高低。
故选C。
4. 今年6月，上海和苏州的轨道交通即将互通。在地铁列车减速驶入车站过程中（ ）
A. 列车的惯性一定减小 B. 列车的动能一定减小
C. 列车的惯性可能增大 D. 列车的动能可能增大
【答案】B
【解析】
【详解】AC．惯性的唯一衡量标准是质量，地铁列车减速驶入车站过程中质量不变，则惯性不变，故AC
第1页/共13页
学科网（北京）股份有限公司错误；
BD．动能大小的影响因素是质量和速度。在地铁列车减速驶入车站过程中，质量不变，速度减小，则动能
减小。故B正确，D错误。
故选B。
5. 当物体放在凸透镜前，在透镜的另一侧离透镜15厘米的光屏上成倒立放大的像。该凸透镜的焦距可能
为（ ）
A. 5厘米 B. 7.5厘米
C. 10厘米 D. 15厘米
【答案】A
【解析】
【详解】物体通过凸透镜在光屏上成倒立放大的实像，则物距大于一倍焦距而小于二倍焦距，像距大于二
倍焦距，所以
2f<15cm
解得f<7.5cm。所以凸透镜的焦距可能为5cm，故A符合题意，BCD不符合题意。
故选A。

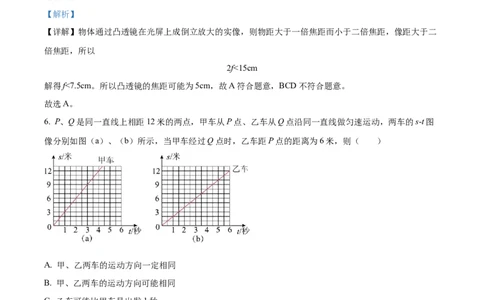

6. P、Q是同一直线上相距12米的两点，甲车从P点、乙车从Q点沿同一直线做匀速运动，两车的s-t图
像分别如图（a）、（b）所示，当甲车经过Q点时，乙车距P点的距离为6米，则（ ）
A. 甲、乙两车的运动方向一定相同
B. 甲、乙两车的运动方向可能相同
C. 乙车可能比甲车早出发1秒
D. 乙车可能比甲车早出发5秒
【答案】D
【解析】
【详解】AB．因P、Q是同一直线上相距12米的两点，甲车从P点、乙车从Q点沿同一直线做匀速运动，
甲车经过Q点时，乙车距P点的距离为6米，由此判断，甲向Q点运动、乙向P点运动，故运动方向一定
相反，故AB错误；
第2页/共13页
学科网（北京）股份有限公司C．由图像可知，甲的速度为
乙的速度为
故当甲车经过Q点时，所用时间
的
如果此时乙未到P点，乙走 路程为
s =12m-6m=6m
乙1
乙运动的时间为
则乙比甲晚出发1秒；若已经过P点，则乙走的路程为
s =12m+6m=18m
乙2
乙运动的时间为
则乙比甲早出发5秒。故C错误，D正确。
故选D。
二、填空题（共23分）请将结果填入答题纸的相应位置。
7. 某节能灯标有“220V；11W”字样，该灯的额定电压为______伏，该灯正常工作10小时，耗电______
度。四冲程内燃机工作时，将内能转化为机械能的是______冲程。
【答案】 ①. 220 ②. 0.11 ③. 做功
【解析】
【详解】[1] “220V；11W”的标签，220V表示灯的额定电压，11W表示灯的额定功率。
[2]由 可知该灯正常工作10小时消耗的电能为
第3页/共13页
学科网（北京）股份有限公司[3]做功冲程中，高温高压的燃气推动活塞向下运动，通过连杆带动曲轴对外做功内能转化为机械能。
8. 2022年11月29日，搭载“神舟十五号”载人飞船的运载火箭点火发射。火箭在加速升空过程中，其机
械能______（选填“变大”“不变”或“变小”），火箭外壳与大气剧烈摩擦后温度升高，这是通过
______的方式改变其内能；为了与中国空间站交会对接，“神舟十五号”飞船会通过发动机点火来实现变
轨，这说明力可以改变物体的______。
【答案】 ①. 变大 ②. 做功 ③. 运动状态
【解析】
【详解】[1]机械能是动能与势能的总和，火箭在加速升空过程中，质量不变，速度增加，动能变大，上升
高度增加，因此重力势能增加；整个过程火箭不发生弹性形变，不存在弹性势能的变化，因此其机械能变
大。
[2]火箭外壳与大气剧烈摩擦，温度升高，机械能转化为内能，是通过做功的方式增加其内能。
[3]发动机点火变轨时，飞船的运动方向和运动速度大小都发生了改变，说明力可以改变物体的运动状态。

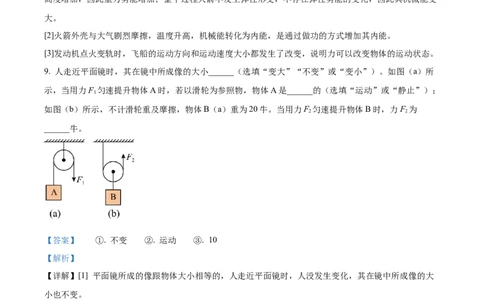

9. 人走近平面镜时，其在镜中所成像的大小______（选填“变大”“不变”或“变小”）。如图（a）所
示，当用力F 匀速提升物体A时，若以滑轮为参照物，物体A是______的（选填“运动”或“静止”）；
1
如图（b）所示，不计滑轮重及摩擦，物体B（a）重为20牛。当用力F 匀速提升物体B时，力F 为
2 2
______牛。
【答案】 ①. 不变 ②. 运动 ③. 10
【解析】
【详解】[1] 平面镜所成的像跟物体大小相等的，人走近平面镜时，人没发生变化，其在镜中所成像的大
小也不变。
[2] 当用力F 匀速提升物体A时，若以滑轮为参照物，物体A与滑轮的相对位置逐渐减小，所以物体A相
1
对滑轮是运动的。
[3] B物体使用的是动滑轮，不计滑轮的重和摩擦，能省一半力，拉力为
10. 若10秒内通过某导体横截面的电量为2库，导体两端的电压为4伏，则通过该导体的电流为______安，
这段时间内电流做功为______焦。如果通过该导体的电流增加0.4安，则该导体的电阻为______欧。
第4页/共13页
学科网（北京）股份有限公司【答案】 ①. 0.2 ②. 8 ③. 20
【解析】
【详解】[1]通过导体的电流
[2]这段时间内电流做功
[3]由欧姆定律公式得导体的电阻
因导体的电阻与通过它的电流无关，所以通过该导体的电流为0.6安时，电阻仍为20Ω。
11. 重为20牛，体积为 米3的金属块从空中竖直下落，若金属块在下落时受到的空气阻力始终为
0.2牛，则金属块在下落过程中所受的合力为______牛；当该金属块浸没在水中后，所受的浮力为______
牛，若此时该金属块上表面受到水的压力为7.84牛，则金属块下表面受到水的压力为______牛。
.
【答案】 ① 19.8 ②. 2 ③. 9.84
【解析】
【详解】[1]金属块下落时受到竖直向下的重力和竖直向上的空气阻力，则金属块在下落过程中所受的合力
为
[2]该金属块浸没在水中后，所受的浮力为
的
[3]对于规则 物体，浮力等于物体下表面与上表面的压力之差，因此金属块下表面受到水的压力为
12. 在图所示的电路中，电源电压为 ，电阻 、 的阻值均为 。若电路中只有一处出现断路故障，
且故障发生在电阻 、 处。开关S由断开到闭合，观察到至少有一个电表的示数发生变化。请写出开
关S闭合后，电压表V与电流表A的示数及相对应的故障______。
第5页/共13页
学科网（北京）股份有限公司【答案】见解析
【解析】
【详解】由图知，断开开关，只有电阻R、电源串联在一起；电流表和电压表示数为0；闭合开关，两只
1
电阻并联，电流表测量R 电流，电压表测量R 两端电压。
2 1
闭合开关S，至少有一个电表指针发生偏转，所以不可能是电压表示数和电流表示数均为0的情况，即不
会是R 短路；
1
①开关闭合后，若电压表示数U，电流表示数为0，这表明该电路时断路，则故障应该是R 断路。
0 2
②开关闭合后，若电压表示数U，若此时电流表有示数，为 ，则表明电路出现了断路现象，因此故障
0
是R 断路，
1
③开关闭合后，若电压表示数U，若此时电流表示数为0，则表明电路出现断路了现象，因此故障是R 短
0 2
路。
13. 某罐装饮料标注有“禁止加热，避免阳光暴晒”的字样，小明为了了解其原因，查阅资料后得知：
（a）密封罐内饮料的体积略小于罐的容积，罐内还贮有一定质量的气体。（b）温度升高时，密封饮料罐
内饮料的体积变大，饮料罐的体积几乎不变。（c）质量和温度一定的密闭气体体积变小，压强变大。
（d）质量和体积一定的密闭气体部分压强与温度的数据，如下表所示。
质量和体积一定的密闭气体
温度（℃） 10 20 30 40 50
压强（千帕） 101 105 108 112 116
①分析比较表中密闭气体的温度、压强及相关条件，可归纳得出的初步结论是：质量和体积一定的密闭气
体，______。
②结合所学知识及上述信息，说明罐装饮料“禁止加热，避免阳光暴晒”的原因，并写出分析过程______。
【答案】 ①. 气体的压强随温度的升高而增大 ②. 见解析
【解析】
【详解】（1）[1]分析表中5组数据，质量和体积一定的密闭气体，随着温度的增大，气体的压强也跟着
增大，所以得出初步结论：质量和体积一定的密闭气体时，气体的压强随温度的升高而增大。
第6页/共13页
学科网（北京）股份有限公司（2）[2]将罐装饮料加热或在阳光下暴晒时，其中的饮料温度升高，体积变大而罐的体积几乎不变，导致
罐中的气体体积减小，压强增大；同时，由于罐中气体温度升高，导致气体的压强变大，有可能超过罐体
所能承受的压强，导致发生爆炸，所以，罐装饮料要标注“禁止加热，避免阳光暴晒”的字样。
三、作图题（共5分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14. 重为6牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力G。
【答案】
【解析】
【详解】物体受到的重力的方向竖直向下，作用点在物体的重心（连接两条对角线,对角线交点就是重
心），选取标度为3N，从重心沿竖直向下作有向线段，使线段长度为标度的2倍，标上箭头，并标注
G=6N，如下图。
15. 根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
【答案】
【解析】
【详解】由图可知，螺线管的左端为S极，则右端为N极，磁感线从N出来回到S极，据此标出磁感线方
向；根据安培定则，右手大拇指指向螺线管右端N极，由四指方向可判断电流从螺线管左端流入，则电源
第7页/共13页
学科网（北京）股份有限公司左端为正极、右端为负极；根据异名磁极相互吸引可知，小磁针的右端为N极。如图所示：
四、综合题（共30分）请根据要求在答题纸的相应位置作答。
16. 将质量为2千克的铁块加热，铁块的温度升高了50℃，求铁块吸收的热量 。[
]
【答案】
【解析】
【详解】解：由 可得，铁块吸收的热量为
的
答：铁块吸收 热量为 。
17. 小车在大小为30牛的水平拉力作用下，5秒内沿水平地面前进10米，求此过程中拉力做的功W及功
率P。
【答案】300J，60W
【解析】
的
【详解】解：由题意知拉力F为30N，沿水平地面前进10m，所以拉力做 功
5秒内沿水平地面前进10米，所以功率为
答：此过程中拉力做的功为300J，功率为60W。
18. 如图所示，轻质薄壁圆柱形容器置于水平地面上，容器的底面积为 米2，容器内盛有质量为4
千克的水。
（1）求容器中水受到的重力 ；
第8页/共13页
学科网（北京）股份有限公司（2）求容器对水平地面的压强 ；
（3）现将一质量为6千克的金属块浸没在水中，水不溢出，水对容器底部压强的增加量为980帕，求金属
块的密度 。
【答案】（1）39.2N；（2）1960Pa；（3）3×103kg/m3
【解析】
【详解】解：（1）由 知道，容器中水受到的重力
（2）轻质薄壁圆柱形容器的重力忽略不计，由 知道，容器对水平地面的压强
（3）容器中液面上升的高度
由于水不溢出，所以水面上升部分的体积等于金属块的体积，即金属块的体积
由 知道，金属块的密度
答：（1）容器中水受到的重力39.2N；
（2）容器对水平地面的压强1960Pa；
（3）金属块的密度3×103kg/m3。
第9页/共13页
学科网（北京）股份有限公司19. 在图所示的电路中，电源电压为12伏，滑动变阻器 标有“20Ω；2A”字样。
（1）现将变阻器 的滑片P移至右端，闭合开关S，求电流表的示数；
（2）电路中有A、B、C三点，现将一个定值电阻 并联接入其中的某两点，组成新电路。对开关S进行
一定的操作，在移动变阻器滑片P的过程中，电流表示数的最小值为0.4安；
（a）请写出电阻 的接入点，说明此时开关S所处的状态，并求电阻 的阻值；
（b）保持开关S所处的状态不变，求变阻器 的滑片移动过程中，电阻 两端电压的最大值 。
【答案】（1）0.6A；（2）（a）R 接在B、C两点之间，阻值为10Ω，开关S断开；（b）8V
2
【解析】
【详解】解：（1）滑动变阻器移至最右端时，接入电路的阻值最大，为20Ω，此时电流表示数为
（2）（a）若将R 并联在A、B两点之间，则R 与R 并联，电流表测干路电流。通过R 的最小电流为
2 1 2 1
而电流表示数的最小值为0.4安，因此R 与R 不能并联，只能串联。因此只能将R 连接在B、C两点之间，
1 2 2
断开S，使R 与R 串联。当电流表示数为0.4A时，电路中电阻为
1 2
故
第10页/共13页
学科网（北京）股份有限公司（b）开关断开时，R 与R 串联，当电流最小时，R 两端电压最小， 为
1 2 2
根据串联电路电压特点可知，R 两端电压此时最大，为
1
答：（1）电流表示数为0.6A；
（2）（a）R 接在B、C两点之间，阻值为10Ω，开关S断开；
2
（b）R 两端电压最大值为8V。
1
20. 小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，现有学生电源（电压有4、6和8伏三
挡）、待测小灯（额定电压为“2.5V”或“4.5V”）、滑动变阻器标有“20Ω；2A”字样、电压表、电流
表、开关以及导线若干。他选用某挡电源电压，正确连接电路且实验步骤正确。闭合开关后，电压表、电
流表的示数如图（a）（b）所示。接着，他移动变阻器的滑片至另一端，在此过程中发现小灯始终无法正
常发光。
（1）求电源电压U；
（2）若小华换用标有“5Ω；3A”字样的变阻器，闭合开关，移动变阻器的滑片，能否使小灯泡正常发光？
请说明理由；
（3）若小华对电源的挡位进行调整，重新正确连接电路且实验步骤正确。小华移动变阻器的滑片使小灯
正常发光，观察到电流表的示数为0.3安，并发现此时滑片恰好在变阻器的中点附近某位置。请通过计算
求出调整后的电源电压U和小灯的额定功率P 。
额
【答案】（1）4V；（2）不能；因为当滑片滑至阻值最小处时，灯泡两端电压为电源电压，即 4V，依然
小于灯泡的额定电压；（3）8V；1.35W
【解析】
【详解】解：（1）电路开关闭合前，滑动变阻器位于阻值最大处，电路开关闭合后，小华将滑动变阻器
的滑片至另一端，此时滑动变阻器接入电路的阻值为0，小灯泡两端电压等于电源电压，依然无法正常发
光，说明电源电压低于小灯泡额定电压，即选择的小灯泡额定电压为4.5V，电源电压为4V。
第11页/共13页
学科网（北京）股份有限公司（2）若换用标有“5Ω；3A”字样的变阻器，滑片滑至阻值最小处时，灯泡两端电压为电源电压，即4V，
依然小于灯泡的额定电压，故无法正常发光。
（3）小华对电源的挡位进行调整，当小灯泡正常发光时，其两端电压为4.5V，电流为0.3A，则小灯泡的
额定功率为
此时滑片恰好在变阻器的中点附近,即接入电路的阻值约为10Ω，则其两端电压约为
则根据串联电路电压关系可知，电源电压约为
由题意得，电源电压最接近8V，即调整后的电源电压为8V。
答：（1）电源电压U为4V；
（2）小灯泡不能正常发光，因为当滑片滑至阻值最小处时，灯泡两端电压为电源电压，即4V，依然小于
灯泡的额定电压，故无法正常发光；
（3）调整后的电源电压U为8V，小灯的额定功率为1.35W。
