静安区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）
2019.4
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

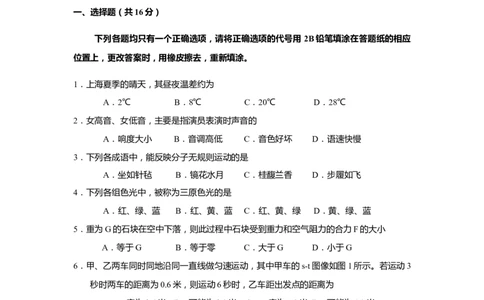

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．上海夏季的晴天，其昼夜温差约为
A．2℃ B．8℃ C．20℃ D．28℃
2．女高音、女低音，主要是指演员表演时声音的
A．响度大小 B．音调高低 C．音色好坏 D．语速快慢
3．下列各成语中，能反映分子无规则运动的是
A．坐如针毡 B．镜花水月 C．桂馥兰香 D．步履如飞
4．下列各组色光中，被称为三原色光的是
A．红、绿、蓝 B．红、黄、蓝 C．红、黄、绿 D．黄、绿、蓝
5．重为G的石块在空中下落，则此过程中石块受到重力和空气阻力的合力F的大小
A．等于G B．等于零 C．大于G D．小于G
6．甲、乙两车同时同地沿同一直线做匀速运动，其中甲车的s-t图像如图1所示。若运动3
秒时两车的距离为0.6米，则运动6秒时，乙车距出发点的距离为
A．一定为3.6米 B．可能为3.0米 C．一定为1.8米 D．可能为1.2米
7. 在图2所示的电路中，电源电压保持不变，当电键S从断开到闭合，下列数值一定变大的是
A. 电压表V的示数 B. 电压表V示数与电流表A示数的比值
C. 电流表A的示数 D. 电压表V示数与电流表A示数的乘积
8．如图3所示，均匀正方体甲、乙置于水平地面上，沿水平方向切去部分后，甲、乙剩余
部分的高度相等。若甲、乙所切去部分的质量相等，则关于甲、乙的密度 ρ 、ρ 和
甲 乙
剩余部分的质量m 、m 的判断，正确的是
甲 乙
A．ρ <ρ ，m >m
甲 乙 甲 乙
B．ρ <ρ ，m <m
甲 乙 甲 乙
C．ρ >ρ ，m >m
甲 乙 甲 乙
D．ρ >ρ ，m <m
甲 乙 甲 乙

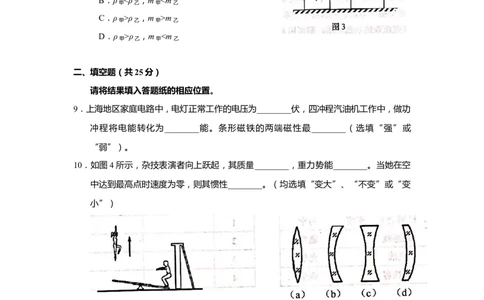

二、填空题（共25分）
请将结果填入答题纸的相应位置。
9．上海地区家庭电路中，电灯正常工作的电压为________伏，四冲程汽油机工作中，做功
冲程将电能转化为________能。条形磁铁的两端磁性最________（选填“强”或
“弱”）。
10．如图4所示，杂技表演者向上跃起，其质量________，重力势能________。当她在空
中达到最高点时速度为零，则其惯性________。（均选填“变大”、“不变”或“变
小”）
11．如图5所示的各种透镜中，能够会聚太阳光的是图________所示的透镜（选填序号）。
在阳光照射下，湖面水温升高，这是通过________方式改变其内能。若5千克的水温
度升高2℃，水吸收的热量为________焦。[c =4.2×103焦/(千克·℃）]
水
12．一重为30牛的物块在水平地面上受到3牛的水平拉力作用而做匀速直线运动，则物块
受到滑动摩擦力的大小为________牛；若该物块下面装上小轮后，同样做匀速直线运动，水平拉力变小，这是因为相同条件下，滚动摩擦比滑动摩擦________；若用定滑
轮匀速提升该物块，则所用力的大小为________牛。
13．10秒内通过某导体横截面的电荷量为3库，通过它的电流为________安，若该导体两
端的电压为3伏，其电阻为________欧，这段时间内，电流做功为________焦。
14．木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，则拉力做的功为
________焦，功率为________瓦；若木块重为30牛，在此过程中重力对木块做的功为
________焦。

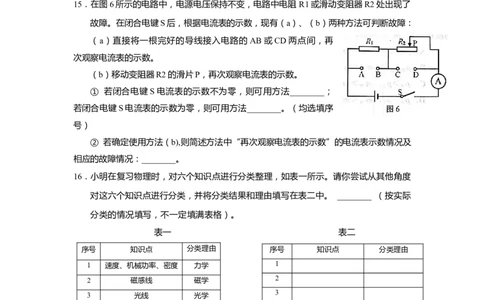

15．在图6所示的电路中，电源电压保持不变，电路中电阻 R1或滑动变阻器R2处出现了
故障。在闭合电键S后，根据电流表的示数，现有（a）、（b）两种方法可判断故障：
（a）直接将一根完好的导线接入电路的AB或CD两点间，再
次观察电流表的示数。
（b）移动变阻器R2的滑片P，再次观察电流表的示数。
① 若闭合电键S电流表的示数不为零，则可用方法________；
若闭合电键S电流表的示数为零，则可用方法________。（均选填序
号）
② 若确定使用方法（b),则简述方法中“再次观察电流表的示数”的电流表示数情况及
相应的故障情况：________。
16．小明在复习物理时，对六个知识点进行分类整理，如表一所示。请你尝试从其他角度
对这六个知识点进行分类，并将分类结果和理由填写在表二中。 ________ （按实际
分类的情况填写，不一定填满表格）。
表一 表二
序号 知识点 分类理由 序号 知识点 分类理由
1 速度、机械功率、密度 力学 1
2 磁感线 磁学 2
3
3 光线 光学
4
4 比热容 热学
三．作图题（共5分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重6牛的物体A静止在水平面上。在图7中用力的图示法画出物体A所受的重力G。
18．在图8中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求：电键S闭合后，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大。
A
图7
图8
四．计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．物体排开水的体积为2×10-3米3，求它受到的浮力F 。
浮
20．杠杆的动力臂l 为2米，阻力臂l 为0.2米 ，若阻力F 为300牛，求杠杆平衡时的动
1 2 2
力F。
1
21．水平地面上有一个质量为1千克、底面积为1×10-2米2的薄壁圆柱形容器，容器内盛有
质量为5千克的水。
① 求水的体积V 。
水
② 求容器对地面的压强p。
③ 现将一体积为1×10-3米3的物块浸没在水中，求水对容器底部压强增加量的范围。
2．在图9所示的电路中，电源电压为12伏，电阻R 的阻值为30欧。
1
① 闭合电键S，求电流表的示数I。
② 现将标有“50Ω 1.5A”的滑动变阻器R 2 以某种方式 序号 1 2 3
接入该电路的AB间。闭合电键S后，移动变阻器R 2 的滑片， 电流（安） 0.7 1.0 1.6
并将所观察到的电流表示数记录在右表。
请根据表中相关信息，
（a）判断变阻器R 接入该电路的连接方式并简述理由。
2（b）求从序号2到序号3时，变阻器R 接入电路中阻值的变化量ΔR。
2 2
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23. 在电学实验中，电流表应________接入待测电路，电压表应________接入待测电路，连
接电路过程中电键应处于________状态。
24. 如图10所示，小华用弹簧测力计测铁块重力，图中测力计的量程为________牛、最小
分度值为 （ 5 ） 牛，该测力计的示数为 （ 6 ） 牛。
表三 凸透镜的焦距f为10厘米
实验 物距u 像距v 成像 物屏距离L
序号 （厘米） （厘米） 情况 （厘米）
1 35 14 缩小 49
2 30 15 缩小 45
3 20 20 等大 40
4 15 30 放大 45
5 14 35 放大 49
6 12 60 放大 72
25. 小红通过实验探究得到凸透镜成实像的规律，进一步处理数据，她计算了部分成实像情
况中的“发光物体与光屏之间的距离L”，并将其（即“物屏距离L”）添加在表三
的最后一列中。
①分析比较实验序号1~6的数据中物屏距离L随物距u的变化关系及相关条件，可得
出的初步结论：同一凸透镜成实像时，________。
②小红进一步分析比较表中的“物屏距离L”和“成像情况”并进行了相关思考。
（a）分析比较实验序号 （ 8 ） 的数据中物屏距离L相等时的成像情况，可得出的初
步结论：在成实像的情况下，物屏距离L确定后，移动凸透镜，可以在光屏上得到一次放
大的像和一次缩小的像。
（b）小红认为：“物屏距离L”在一定条件时，移动凸透镜，但光屏上只能成一次像。
你是否认同该观点？若认同，写出该条件；若不认同，写出理由。 （ 9 ）③小红在综合思考后，认为：“物屏距离L”只有满足一定条件时，移动凸透镜，才
能在光屏上成像。于是，她除了用现有的凸透镜进行实验外，还换用了其它凸透镜进行研
究。
若换用焦距为15厘米的凸透镜进行研究，请你综合表中数据、现象和凸透镜成实像的
规律，分别预设两个“物屏距离L”的值L、L，要求：
1 2
当发光物体与光屏之间的距离为 L 时，移动凸透镜，能在光屏上成两次像。L 为
1 1
（ 10 ） 。
当发光物体与光屏之间的距离为L 时，移动凸透镜，不能在光屏上成像。L 为 （ 11 ）
2 2
。
26. 小华同学做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压保持不变，
滑动变阻器标有“10Ω 2A”的字样，待测小灯上只有所标“0.3A”（指小灯正常工
作电流）字样清晰可见。小华将电源、小灯泡、电流表、电键以及滑动变阻器正确连
入电路后，接着将变阻器的滑片移至一端，再分别将两个电压表并联在电路中，然后
闭合电键，移动变阻器的滑片直至小灯泡正常发光。在上述实验过程中发现：一个电
压表的示数始终未变，如图11所示；另一个电压表的示数在2.2~2.6伏间变化；电流
表的示数在0.26~0.30安间变化。
① 小华判断小灯泡正常发光的理由是________
② 请根据相关信息，求小灯泡的额定电功率。________
（本小题的解答过程应有必要的说明和计算）
图11静安区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）答案要点和评分参考
题 号 答案
一、选择题
（共16
1．B。 2．B。 3．C。 4．A。 5．D。 6．D。 7． D。 8．C。
分）
9．（1）220； （2）机械； （3）强。 3分
10．（4）不变； （5）变大； （6）不变。 3分
11．（7）a、d； （8）热传递； （9）4.2×104。 3分
12．（10）3； （11）小； （12）30。 3分
13．（13）0.3； （14）10； （15）9。 3分
14．（16）50； （17）5； （18）0。 3分
15．（19）b； （20）a； 2分
二、填空题 （21）移动变阻器的滑片，电流表A的示数发生变化，电阻R 1 短路；
（ 共 25 电流表A的示数不发生变化，变阻器R 2 短路。 2分
分）
16．（22）答案合理均可得分。
序号 知识点 分类理由
1 速度、机械功率 表示快慢程度
3分
2 密度、比热容 表示物质特征
3 光线、磁感线 建立物理模型
17．重力的大小、方向、作用点 正确 3分
三、作图题
（共5分）
18．电源、电流表、电压表 正确 3分
F =ρ gV =ρ gV
19． 浮 液 排 水 排
四、计算题
=1.0×103千克／米3×9.8牛/千克×2×10-3米3
（26分） （3分）
=19.6牛 3分
20．
F =
F
2
l
2 =
300牛×0.2米
=30牛
1 l 2米
（3分） 1 3分①V =m /ρ =5千克/1.0×103千克/米3= 5×10-3米3 3
水 水 水
分
②p=F/S=G/S=mg/S=(6千克×9.8牛/千克) /10-2米2=5880帕 2
21．
分
（ 10
③ Δp =ρgΔh =ρgV /S= (1.0×103千克／米 3×9.8 牛/千克
分） max max 物
×1×10-3米3)/1×10-2米2 =980帕
Δp =0 3分
max
水对容器底部压强增加量的范围为0~980帕
① I=U/ R=12伏/ 30欧=0.4安 3分
1
② （a）变阻器R 与电阻R 并联在电路中，表中所示的电流均
2 1
大于0.4安，电路的电流变大，在电源电压不变时，说明电路
的总电阻变小，即变阻器R 并联接入电路 2分
22． 2
（b）序号2：R =U /I =U/(I-I )
（ 10 2 2 2 1
分） =12伏/(1.0安-0.4安)=20欧
序号3：R ’=U ’/I ’=U/(I’-I)
2 2 2 1
=12伏/(1.6安-0.4安)=10欧 3分
ΔR = R -R ’=10欧 2分
2 2 2
说明：无计算过程只有结果不得分；有关单位错写、漏写，总扣1分。
23．（1）串联； （2）并联； （3）断开 3
分
24．（4）0~5； （5）0.2； （6）3.2； 3
分
25．（7）在两倍焦距以外，L随u的变小而变小
在两倍焦距以内，L随u的变小而变大 1分
（8）1与5和2与4 1分
（9）L=4f 1
分
五、实验题
（ 共 18 （10）数值大于60；数值小于60。 2
分） 分
26．（12）当电流表的示数为0.3安时，小灯泡正常发光。 1
分
（13）电源电压为6伏。电压表示数始终未变，即为电源电压，且电源电
压应大于2.6伏 1分
闭合电键时滑动变阻器的电压U变=0.26安×10欧=2.6伏，说明电
路中另一个电压表接在变阻器的两端。 1分
则小灯正常发光时的额定电压U =6伏-2.2伏=3.8伏
L额
P ＝U I ＝3.8伏 × 0.3安＝1.14瓦 3分
额 额 额
