静安区 2018~2019 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2019.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
注意：所有题目请回答在答题卷上相应位置。

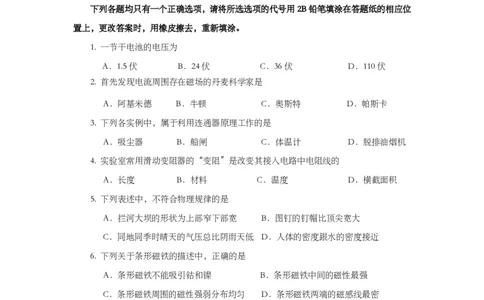

一、单项选择题（共16分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1. 一节干电池的电压为
A．1.5伏 B．24伏 C．36伏 D．110伏
2. 首先发现电流周围存在磁场的丹麦科学家是
A．阿基米德 B．牛顿 C．奥斯特 D．帕斯卡
3. 下列各实例中，属于利用连通器原理工作的是
A．吸尘器 B．船闸 C．体温计 D．脱排油烟机
4. 实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的
A．长度 B．材料 C．温度 D．横截面积
5. 下列表述中，不符合物理规律的是
A．拦河大坝的形状为上部窄下部宽 B．图钉的钉帽比顶尖宽大
C．同地同季时晴天的气压总比阴雨天低 D．人体的密度跟水的密度接近
6. 下列关于条形磁铁的描述中，正确的是
A．条形磁铁不能吸引钴和镍 B．条形磁铁中间的磁性最强
C．条形磁铁周围的磁性强弱分布均匀 D．条形磁铁两端的磁感线最密
7．在图1所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R的滑片
2
P由中点向右端移动时，变大的是
P P
A．电流表A的示数
R2
B．电流表A 的示数 A
1 S
C．电压表V示数与电流表A示数的比值 A 1
R1
D．电流表V示数与电流表A 示数的比值 V
1
图1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8．如图 2 所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器
底部的压力相等。现分别从两容器中抽出液体，且剩余液体的液面到容器底部的距离均为h,
则剩余液体对各自容器底部的压强p、压力F的关系是
甲
A．p =p ；F > F 乙
甲 乙 甲 乙
B．p =p ；F < F
甲 乙 甲 乙
h
C．p >p ；F > F
甲 乙 甲 乙
图2
D．p <p ；F < F
甲 乙 甲 乙

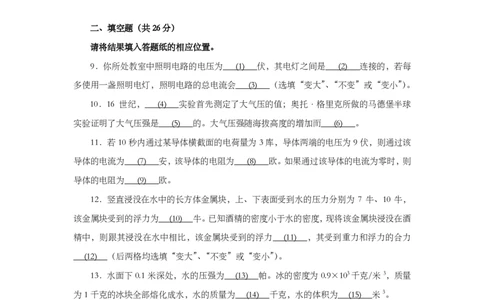

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．你所处教室中照明电路的电压为___(_1_)___伏，其电灯之间是___(_2_)___连接的，若每
多使用一盏照明电灯，照明电路的总电流会___(_3_)___（选填“变大”、“不变”或“变小”）。
10．16 世纪，___(_4_)___实验首先测定了大气压的值；奥托·格里克所做的马德堡半球
实验证明了大气压强是___(_5_)___的。大气压强随海拔高度的增加而___(_6_)___。
11．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为 9伏，则通过该
导体的电流为___(_7_)___安，该导体的电阻为___(_8_)___欧。如果通过该导体的电流为零时，则
导体的电阻为___(_9_)___欧。
12．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为 7 牛、10 牛，
该金属块受到的浮力为___(_10_)___牛。已知酒精的密度小于水的密度，现将该金属块浸没在酒
精中，则跟其浸没在水中相比，该金属块受到的浮力___(_11_)___，其受到重力和浮力的合力
___(_12_)___（后两格均选填“变大”、“不变”或“变小”）。
13．水面下 0.1 米深处，水的压强为___(_13_)___帕。冰的密度为 0.9×103千克/米 3，质量
为1千克的冰块全部熔化成水，水的质量为___(_14_)___千克，水的体积为___(_15_)___米3。
14．在图3所示的电路中，电源电压为U。现已知电路中只有电阻R发生了故障。
① 请判断：当电键S断开时电压表V 的示数为___(_16_)___。 V
2 1
V
② 请写出：当电键 S 闭合后两电压表的示数及相对应的故障 2
___(_17_)___。 S R
L
图3
15．为研究在盛有水的容器中放入球体后，容器底部受到水的压力增加量 F跟球
体的关系，某小组同学选用了四个重力G均为 5牛、体积不同（V ＜V ＜V ＜V ）
甲 乙 丙 丁教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
的球体进行实验。实验中，他们分别将球体放入盛有等质量水的相同容器中，并待球体
静止后，得到容器底部受到水的压力增加量 F。实验数据和现象见下表。
实验序号 1 2 3 4 5
放入的球体 / 甲 乙 丙 丁
F（牛） 0 1 3 5 5
球体甲 球体 乙 球体丙 球体丁
实验
现象

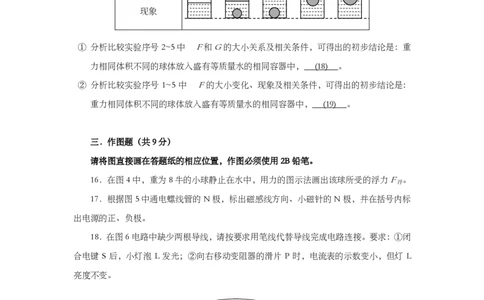

① 分析比较实验序号2~5中 F和G的大小关系及相关条件，可得出的初步结论是：重
力相同体积不同的球体放入盛有等质量水的相同容器中，___(_18_)___。
② 分析比较实验序号 1~5 中 F的大小变化、现象及相关条件，可得出的初步结论是：
重力相同体积不同的球体放入盛有等质量水的相同容器中，___(_19_)___。
三．作图题（共9分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．在图4中，重为8牛的小球静止在水中，用力的图示法画出该球所受的浮力F 。
浮
17．根据图5中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标
出电源的正、负极。
18．在图6电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：①闭
合电键 S 后，小灯泡 L 发光；②向右移动变阻器的滑片 P 时，电流表的示数变小，但灯 L
亮度不变。
P
N A
－ 0.6 3
L
电源
（ ） （ ）
图4 图5 S
图6
四．计算题（共29分）
请将计算过程和答案写入答题纸的相应位置。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
19．浸在水中的合金块排开水的体积为6×10-4米3，求合金块所受浮力F 的大小。
浮
20．在图7所示的电路中，电源电压为9伏，电阻R为10欧。
2 A
2
R2
闭合电键S时，电流表A的示数为1.2安，求：
① 电流表A 的示数I。 A
R1
2 2
② 通过电阻R的电流I。 S
1 1 图7
21．在图 8所示的电路中，电源电压为 12 伏，电阻R的阻值为 10欧，滑动变阻器R
1 2
上标有“20欧 1安”字样。闭合电键S后，移动变阻器的滑片P，在电路元件不被损坏的
情况下，
① 当电路中通过电流最大时，求电阻R两端的电压U 。
1 1max P
② 求变阻器R接入电路中阻值的变化范围。 R1 R2
2
S
图8
22．质量、底面积均相等的均匀圆柱体M、N竖直置于水平地面上，M的质量为40千
克，N的密度为3.6×103千克/米3。
① 求圆柱体M对地面的压力F。
M
圆柱体对地
② 现分别从圆柱体 M、N 的上部沿水平方向截取相同
截取前 截取后
面的压强
的体积，截取前后两圆柱体对地面的部分压强值记录在右表 pM （帕） 3920 1960
中。
pN （帕） 2156
（a）问截取前圆柱体N对地面的压强p，并说明理由。
N
（b）求圆柱体N被截取部分的高度∆h 和质量∆m；
N N教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
五．实验题（共20分）
请根据要求在答题纸的相应位置作答。
23．“测定物质的密度”实验的原理是___(_1_)___，通常可以用电子天平测量物体的
___(_2_)___，用量筒测量物体的___(_3_)___。
24． 观察图9（a）所示的装置，该装置的名称是___(_4_)___。在“探究液体内部的压强
与哪些因素有关”的实验中，需用___(_5_)___液体进行研究（选填“一种”或“多种”）。在图
9（b）（c）和（d）所示的实验中，同学们探究的是液体内部的压强与___(_6_)___的关系。
盐水 盐水 盐水
（a） （b） （c） （d）
图9
25．小明和小华各自做“验证阿基米德原理”实验，如图10（a）所示为小明实验的示
意图，图10（b）所示为小华实验的部分示意图。
F2
F1
V2
V1
（a）小明的步骤示意图 （b）小华实验的部分示意图
图10
① 在小明的实验示意图中，弹簧测力计的示数值分别为F、F和量筒中水面刻度值分
1 2
别为V、V，若满足关系式___(_7_)___时，则可以验证阿基米德原理。
1 2
② 在小华的实验示意图中，使用了溢水杯和小烧杯，如果小华接着使用电子天平成功
完成实验，天平应测量___(_8_)___中水的质量m （选填“溢水杯”或“小烧杯”），若此时图
水
中两弹簧测力计的示数差值∆F跟m 满足关系___(_9_)___时，则可以验证阿基米德原理。
水
③ 实验中，为了得到“排开液体的重力”，小明使用了量筒、小华使用了溢水杯、小烧
杯和电子天平。两者相比，请你说说他们各自的优点：___(_10_)___。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26. 小红同学做“用电流表、电压表测电阻”实验，电源电压保持不变，实验所用器材
齐全且完好。滑动变阻器所标的字样仅有“1.5安”清晰可见，其最大阻值可能是50欧或者
20 欧。小红正确串联电源、待测电阻、变阻器、电流表、电键等电路元件，并将变阻器的
滑片移至其一端，在闭合电键时，观察到电流表的示数为0.2安，此时发现电压表未接入电
路，于是将电压表并联在待测电阻的两端，继续移动变阻器的滑片，当滑片移到中点位置附
近时，观察到两电表的指针位置如图11（a）（b）所示。她经过分析思考，调整电表的量程
后继续实验，在移动变阻器滑片的过程中，发现当电压表示数最大时其指针位置如图11（c）
所示。
（a） （b） （c）
图11
请根据相关信息完成下列各题：
① 图11（a）所示电压表的量程是___(_11_)___，图11（b）所示电流表的量程是___(_12_)___。
② 图11（c）所示电压表的示数为___(_13_)___伏。
③ 求实验中闭合电键，观察到电流表的示数为0.2安时，所测得待测电阻___(_14_)___。
（第③小题需写出简要的计算过程或理由）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
静安区 2018~2019 学年第一学期教学质量调研试卷
九年级理化（物理部分）答案要点及评分标准
题号 答案
一、选择题
1．A。 2．C。 3．B。 4．A。 5．C。 6．D。 7．C。 8．D。
（共16分）
9． （1）220； （2）并联； （3）变大。 3分
10．（4）托里拆利； （5）很大； （6）降低。 3分
11．（7）0.3； （8）30； （9）30。 3分
12．（10）3； （11）变小； （12）变大。 3分
13．（13）980； （14）1； （15）1×10-3。 6分
14．（16）零。 1分
二、填空题
（17）电压表V 和V 的示数均为U，电阻R断路；
（共26分） 1 2
3分
电压表V 和V 的示数均为零，电阻R短路。
1 2
15．（18） F ≤ G。 2分
（19）由实验序号1~4可知，球体浸入水的体积越大， F
越大；
2分
由实验序号1、4、5可知，球体浸入水的体积相同时， F相
等。
16．浮力的大小，方向和作用点正确。 3分
三、作图题
17．磁感线方向、小磁针的N极以及电源的正、负极正确。 3分
（共9分）
18．连线正确。 3分
F = ρ V g 2分
浮 水 排
19．
=1.0×103千克/米3×6×10 4米3×9.8牛/千克 1分
（4分）
=5.88牛 1分
四、计算题
U 9伏
（共29分）
20． ①I = = =0.9安 3分
2 R 10欧
2
（5分）
②I= I－I =1.2安－0.9安=0.3安 2分
1 2
21． ① U = I R = 1安×10欧=10伏 2分
1max 1 max 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（6分）
U 12伏－10伏
2min
② R = = =2欧 3分
2min I 1安
max
R = 20欧 变阻器R阻值的变化范围为2～20欧。
2max 2 1分
题号 答案
① F=G= mg =40千克×9.8牛/千克=392牛 3分
M M M
②（a） p=3920帕
N
F G mg
p = = = M、N的质量、底面积均相等
S S S
p= p = 3920帕
N M 3分
22．
四、计算题
∆p 3920帕－2156帕
（13分） （b）∆h = N = =0.05米 3分
（共29分） N ρg 3.6×103千克/米3 ×9.8牛/千克
N
∆p S p S ∆m ∆p
N N N N N N
∆m = m = = 1分
N g N g m p
N N
∆p 3920帕－2156帕
N
∆m = m = ×40千克= 18千克 3分
N p N 3920帕
N
说明：无计算过程只有结果不得分；有关单位错写、漏写，总扣1分。
m
23．（1）ρ= ； （2）质量； （3）体积。 3分
V
24．（4）U形管压强计； （5）多种； （6）深度。 3分
25．（7）F －F =ρ （V－V）g。 1分
1 2 水 2 1
（8）小烧杯； （9）∆ F=m g。 2分
水
（10）小明：无需添加其他测量工具，可直接测得排开液体的体积进而计
五、实验题
算得到排开液体的重力。
（共20分）
小华：可以直接测得排开水的质量，计算简便。（答案合理均可给分） 2分
26．（11）0 ~3伏；（12）0 ~0.6安 2分
（13）12 2分
（14）电源电压为12伏，闭合电键时电流表的示数I为0.2安，变阻器
2分
U 12伏
接入电路电阻为最大值，此时电路中总电阻为R = = = 60欧
I 0.2安
滑片在中点附近时电流表的示数I´为0.32安，此时电路中总电阻为教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
U 12伏
R´= = =37.5欧
I´ 0.32安
两次电路总电阻的差值∆R = 22.5欧，约为变阻器最大值的一半，所 2分
以本实验所用变阻器的最大阻值为50欧。
闭合电键时U= U－U =12伏－0.2安×50欧=2伏
1 2
U 2伏
1
R = = =10欧 1分
x I 0.2安
