静安区 2024 年初中学业质量调研 2024.04
物理部分
考生注意：
1.本试卷的物理部分含四个大题。
2.考生务必按要求在答题纸规定的位置上作答，在本试卷、草稿纸上答题一律无效。
一、单项选择题（共12分。每题2分）下列各题均只有一个正确选项。请用2B铅笔在答题
纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。

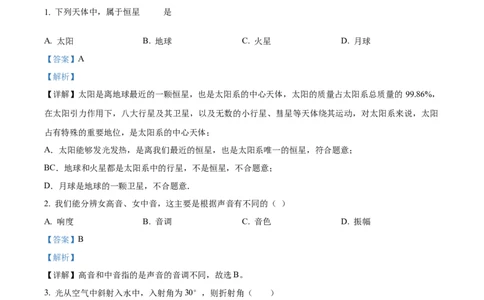

1. 下列天体中，属于恒星 的是
A. 太阳 B. 地球 C. 火星 D. 月球
【答案】A
【解析】
【详解】太阳是离地球最近的一颗恒星，也是太阳系的中心天体，太阳的质量占太阳系总质量的 99.86%，
在太阳引力作用下，八大行星及其卫星，以及无数的小行星、彗星等天体绕其运动，对太阳系来说，太阳
占有特殊的重要地位，是太阳系的中心天体；
A．太阳能够发光发热，是离我们最近的恒星，也是太阳系唯一的恒星，符合题意；
BC．地球和火星都是太阳系中的行星，不是恒星，不合题意；
D．月球是地球的一颗卫星，不合题意．
2. 我们能分辨女高音、女中音，这主要是根据声音有不同的（ ）
A. 响度 B. 音调 C. 音色 D. 振幅
【答案】B
【解析】
【详解】高音和中音指的是声音的音调不同，故选B。
3. 光从空气中斜射入水中，入射角为30°，则折射角（ ）
A. 小于30° B. 大于30° C. 等于30° D. 0°
【答案】A
【解析】
【详解】由光的折射规律可知：光从空气中斜射入水中时，折射角要小于入射角，入射角是30°，则折射
角会小于30°，大于0°。故B、C、D错误，不符合题意；A正确，符合题意。
故选A 。
4. 重为20牛的木块在5牛的水平拉力作用下沿水平方向做匀速直线运动，木块受到的摩擦力大小为（）
A. 20牛 B. 15牛 C. 10牛 D. 5牛
【答案】D
【解析】
【详解】木块在水平拉力作用下沿水平方向做匀速直线运动，受到平衡力的作用，在水平方向上，摩擦力
f与拉力F是一对平衡力，其大小相同、方向相反，所以摩擦力
故ABC不符合题意，故D符合题意。
故选D。
的
5. 甲、乙两小车沿同一直线相向运动，它们 s-t图像分别如图（a）（b）所示，当甲经过P点1秒后，
乙恰好经过Q点，再经过4秒，两小车相遇。则P、Q两点间的距离为（ ）
A. 7米 B. 13米 C. 17米 D. 23米
【答案】D
【解析】
【详解】由图像可知，两车的速度分别为
甲在P点再运动1s通过的路程为s=3m，此时乙在Q点，再经过4秒，两小车相遇，4s内两车通过的路程
0
为
P、Q两点间的距离为故ABC不符合题意，D符合题意。
故选D。
6. 如图所示，甲、乙两个均匀的实心正方体放在水平地面上，甲对地面的压强大于乙对地面的压强。沿水
平方向切去部分后，甲、乙剩余部分的质量相等。若甲、乙切去部分的高度分别为 、 ，对水平地
面的压强变化量分别为 、 ，则（ ）
A. ， B. ，
C. ， D. ，
【答案】D
【解析】
【详解】甲与乙的重力等于它们对地面的压力，大小为
由于甲对地面的压强大于乙对地面的压强，且由图可知 ，所以 ，沿水平方向切去部分后，
甲、乙剩余部分的质量相等，即 ，根据 可知， ，即
所以 ，采用假设法，若甲切掉一半高度，则质量也切掉一半，而此时乙切掉的高度一定小于
乙高度的一半，所以有Δh >Δh ，由于
甲 乙所以 ，甲乙对水平地面的压强变化量分别为
。
所以 ，故ABC不符合题意，D符合题意
故选D。

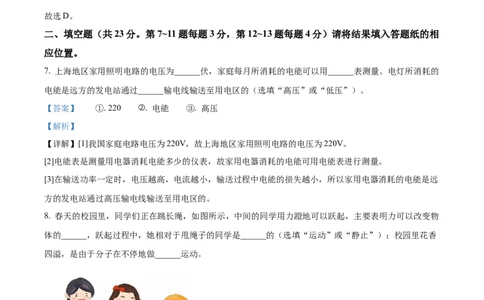

二、填空题（共23分。第7~11题每题3分，第12~13题每题4分）请将结果填入答题纸的相
应位置。
7. 上海地区家用照明电路的电压为______伏，家庭每月所消耗的电能可以用______表测量。电灯所消耗的
电能是远方的发电站通过______输电线输送至用电区的（选填“高压”或“低压”）。
【答案】 ①. 220 ②. 电能 ③. 高压
【解析】
【详解】[1]我国家庭电路电压为220V，故上海地区家用照明电路的电压为220V。
[2]电能表是测量用电器消耗电能多少的仪表，故家用电器消耗的电能可用电能表进行测量。
[3]在输送功率一定时，电压越高，电流越小，输送过程中电能的损失越小，所以家用电器消耗的电能是远
方的发电站通过高压输电线输送至用电区的。
8. 春天的校园里，同学们正在跳长绳，如图所示，中间的同学用力蹬地可以跃起，主要表明力可以改变物
体的______，跃起过程中，她相对于甩绳子的同学是______的（选填“运动”或“静止”）；校园里花香
四溢，是由于分子在不停地做______运动。
【答案】 ①. 运动状态 ②. 运动 ③. 无规则的
【解析】
【详解】[1]力的作用效果：力可以改变物体的形状，力可以改变物体的运动状态。跳长绳时，中间的同学用力蹬地可以跃起，这主要表明力可以改变物体的运动状态。
[2]跃起过程中，她相对于甩绳子的同学位置一直在发生变化，是运动的。
[3]校园里花香四溢，属于扩散现象，说明分子在不停的做无规则运动。
9. 烈日下，路边的自行车坐垫温度升高，这是通过______的方式改变其内能的。某同学骑自行车下桥时，
自行车的重力势能______，惯性______（均选填“变大”“不变”或“变小”）。
【答案】 ①. 热传递 ②. 变小 ③. 不变
【解析】
【详解】[1]做功和热传递是改变内能的两种方式。烈日下，路边的自行车坐垫温度升高，这是通过热传递
的方式改变其内能的。
[2][3]某同学骑自行车下桥时，自行车的高度变小，重力势能变小；自行车的质量不变，惯性不变。
10. 10秒内通过某导体横截面的电荷量为3库，通过它的电流为______安，若该导体两端的电压为6伏，
这段时间内，电流做功为______焦。标有“100W”字样的用电器正常工作5小时，消耗的电能为______千
瓦时。
【答案】 ①. 0.3 ②. 18 ③. 0.5
【解析】
【详解】[1]通过它的电流为
[2]这段时间内，电流做功为
[3]消耗的电能为
11. 将重为20牛的物块匀速向上举高2米，则举力做功______焦。若该物块的体积为 ，浸没在
水中时受到浮力为______牛。把该物块浸没在酒精中（ ），与浸没在水中相比，物块受到的浮
力______（选填“变大”“不变”或“变小”）。
【答案】 ①. 40 ②. 10 ③. 变小
【解析】
【详解】[1]将重为20牛的物块匀速向上举高2米，则举力做功
[2]若该物块的体积为1×10−3米3，浸没在水中时受到浮力为[3]把该物块浸没在酒精中（ρ <ρ ），根据 可知，与浸没在水中相比，物块受到的浮力变
酒精 水
小。
12. 在图所示的电路中，电源电压为 ，电阻 、 的阻值相等均为 。现电路中仅有一处故障，且
只发生在电阻 、 上。开关S由断开到闭合，电压表的示数发生变化。为进一步判断故障，将一个电
流表正确串联在电路中，请写出闭合开关S后，电压表、电流表的示数及对应的故障。______
【答案】见详解
【解析】
【详解】在图所示的电路中，电源电压为U，电阻R、R 的阻值相等均为R。电阻R 与R 串联，电压表
0 1 2 0 1 2
并联在电阻R 两端，断开关S断开时，电压表的示数为0，开关S由断开到闭合，电压表的示数发生变化，
2
说明开关闭合后电压表有示数。电路中仅有一处故障，且只发生在电阻R、R 上。
1 2
①把电流表串联在电路中开关S与电阻R 之间，若电阻R 断路，闭合开关，电流表示数为0，电压表示数
1 1
为0，电压表的示数没有发生变化，不符合题意；
②把电流表串联在电路中开关S与电阻R 之间，若电阻R 短路，闭合开关，电流表示数为 ，电压
1 1
表示数为 ，电压表的示数发生变化，符合题意；
③把电流表串联在电路中开关S与电阻R 之间，若电阻R 断路，闭合开关，电流表示数为0，电压表示数
1 2
为 ，电压表的示数发生变化，符合题意；
④把电流表串联在电路中开关S与电阻R 之间，若电阻R 短路，闭合开关，电流表示数为 ，电压
1 2
表示数为0，电压表的示数不发生变化，不符合题意。
13. 小明在学习凸透镜成实像的规律后，进一步研究物距不变时，实像的像距与凸透镜焦距的关系。他选用焦距不同的凸透镜，分别进行实验，将焦距、物距和像距记录在下表中。
焦距f（厘米） 物距u（厘米） 像距v（厘米）
10 30 15
12 30 20
20 30 60
25 30 150
（1）比较表中数据及相关条件，可得出的初步结论是：物体经凸透镜成实像时，物距不变，______。
（2）为解释“轻度近视患者看远处物体比较模糊”的现象，小明查阅了相关资料后得知：（a）人眼观看
物体就相当于凸透镜成像。晶状体和角膜的共同作用相当于凸透镜，视网膜相当于光屏。当看远近不同的
物体时，晶状体到视网膜的距离不变，人眼通过改变晶状体的厚薄来调节焦距，使物体的像成在视网膜上，
从而视物清晰，如图所示。（b）看相同远处的物体，近视患者的晶状体比视力正常时厚，即焦距较小。
（c）与视力正常时相比，轻度近视患者的晶状体到视网膜的距离变化可忽略不计。请结合表中数据及上
述信息等，解释“轻度近视患者看远处物体比较模糊”的原因。______
的
【答案】 ①. 凸透镜 焦距逐渐增大，成的像距在增大 ②. 见详解
【解析】
【详解】（1）[1]由表格中数据知，物体经凸透镜成实像时，物距不变，凸透镜的焦距逐渐增大，成的像
距在增大。
（2）[2]由题目信息可知，看相同远处的物体，近视患者的晶状体比视力正常时厚，即焦距较小。与视力
正常时相比，轻度近视患者的晶状体到视网膜的距离变化可忽略不计（忽略像距变化）。从图中数据可知，
物距不变，凸透镜的焦距逐渐减小，成的像距在减小，即患上近视之后，当看远处物体（物距增大），像
距应该变小，但轻度近视患者的晶状体到视网膜的距离几乎不变，所以不能成像在视网膜上，看远处的物
体就变模糊。
三、作图题（共5分。第14题2分，第15题3分）请将图直接画在答题纸的相应位置，作图
必须使用2B铅笔。
14. 重为6牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力G。【答案】
【解析】
【详解】物体受到的重力的方向竖直向下，作用点在物体的重心（连接两条对角线,对角线交点就是重
心），选取标度为3N，从重心沿竖直向下作有向线段，使线段长度为标度的2倍，标上箭头，并标注
G=6N，如下图。
15. 根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．
（ ）
【答案】
【解析】
【详解】磁体外部的磁感线，总是从N极出发，回到S极．所以图中磁感线的方向是向左的．利用安培定
则，大拇指朝右，四指的环绕方向就代表电流的流向，所以电流从电磁铁的左端流进，电源的左端是正极，右端是负极．小磁针静止时，N极所指的方向就是小磁针所在位置的磁场方向．所以小磁针的下端是N极．
如图：
考点：安培定则 磁感线
四、综合题（共30分。第16~17题每题4分，第18~19题每题6分，第20题10分）请根据
要求在答题纸的相应位置作答。
16. 质量为5千克的水温度升高40℃，求水吸收的热量Q 。[c ＝4.2×103J/(kg·℃)]
吸 水
【答案】8.4×105J
【解析】
【详解】解：水吸收的热量
Q =c mΔt=4.2×103J/(kg·℃)×5kg×40℃=8.4×105J
吸 水
答：水吸收的热量是8.4×105J。
17. 杠杆的动力臂 为1.2米，阻力臂 为0.4米，若阻力 为60牛，求杠杆平衡时的动力 。
【答案】20N
【解析】
【详解】由杠杆平衡条件得
则杠杆平衡时的动力为
答：杠杆平衡时的动力为20N。
18. 如图所示，薄壁轻质圆柱形容器甲置于水平地面上，甲容器的底面积为 ，容器内盛有质量
为4千克的水。
（1）求容器内水的体积 ；（2）求0.1米深处水的压强 ；
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），求容器对地面的压强变化量 。
【答案】（1）4×10-3m3；（2）1×103Pa；（3）1×103Pa。
【解析】
【详解】解：（1）容器内水的体积为
（2）0.1米深处水的压强为
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），容器对地面的压强变化量为
答：（1）容器内水的体积为4×10-3m3；
（2）0.1米深处水的压强为1×103Pa；
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），容器对地面的压强变化量为1×103Pa。
19. 小华做“测定小灯泡的电功率”实验，现有电源（电压为2伏的整数倍）、待测小灯（标有“3.8V”
字样）、滑动变阻器（标有“ 2A”字样）、电流表、电压表、开关各一个、导线若干。他正确串联
实验器材，将电压表并联在电路中。小华移动变阻器的滑片至阻值最大处，闭合开关，发现小灯泡发光较
暗，电流表示数如图（a）所示。当他移动滑片直至小灯泡正常发光时，电流表的指针与刚闭合开关时相
比，偏转了1小格。接着他继续移动滑片，当小灯泡发光较亮时，电压表示数如图（b）所示。
（1）根据实验相关信息，闭合开关时，小灯泡电功率______额定功率（选填“高于”“等于”或“低
于”）。
（2）实验中，电压表并联在______两端（选填“小灯泡”或“变阻器”）。
（3）通过计算说明所用的电源电压U和小灯泡的额定功率 。____【答案】 ①. 低于 ②. 变阻器 ③. U=6V，P=1.14W
【解析】
【详解】（1）[1]小灯泡的实际电功率决定亮度。闭合开关时，小灯泡发光较暗，小灯泡电功率低于额定
功率。
（2）[2]移动变阻器的滑片至阻值最大处，闭合开关，发现小灯泡发光较暗，电流表示数如图（a）所示，
选择量程是0~0.6A，分度值是0.02A，电流表的示数是0.28A；当他移动滑片直至小灯泡正常发光时，电
流表示数变大，电流表的指针与刚闭合开关时相比，偏转了1小格，即此时电流为0.3A，灯两端电压为
3.8V；接着他继续移动滑片，当小灯泡发光较亮时，灯的电压高于3.8V，但电压表示数如图（b）所示，
量程是0~3V，分度值是0.1V，电压表的示数是1.8V，说明电压表不是并联在灯泡两端，即电压表并联在
变阻器两端。
（3）[3]闭合开关，电流表的示数是0.28A，小灯泡发光较暗，小灯泡两端的电压小于3.8V，则电源电压
U
