2021年上海市静安区中考物理二模试卷
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置。更改答案时，用橡皮擦去，重新填涂。
1．（3分）人的正常体温约为（ ）
A．25℃ B．33℃ C．37℃ D．42℃
2．（3分）在原子中带负电的是（ ）
A．电子 B．质子 C．中子 D．原子核
3．（3分）刀刃磨得锋利是为了（ ）
A．增大压力 B．增大压强 C．减小压力 D．减小压强
4．（3分）重为G的物体在空中沿竖直方向匀速下落，此过程中物体受到阻力大小为F，则物
体受到的合力大小（ ）
A．大于G B．等于G C．等于F D．等于零
5．（3分）在图所示的电路中，电源电压不变。若将一个电流表串接在此路A、B两点中的某处。
则闭合开关后，在向右移动滑动变阻器滑片P的过程中（ ）
A．一定变小 B．可能变小 C．一定不变 D．可能变大
6．（3分）水平地面上置有底面积不同的圆柱形容器甲、乙（S甲 ＜S乙 ），两容器中分别盛有体
积相等的两种液体。现将金属块丙浸没于甲中的液体后，如图所示（不计液体损失），则关
于两液体对各自容器底部压力的变化量△F甲 、△F乙 ，判断正确的是（ ）
A．△F甲 一定小于△F乙 B．△F甲 可能等于△F乙
C．△F甲 可能大于△F乙 D．△F甲 一定等于△F乙
二、填空题（共20分）请将结果填入答题纸的相应位置。
7．（3分）上海地区家庭电路的电压为 伏，家中电冰箱与电灯是 连接的，电
第1页（共17页）灯与控制它的开关是 连接的。（后两空均选填“串联”或“并联”）
8．（3分）铁丝反复弯折后温度会升高，这是通过 的方式改变铁丝的内能；汽车后视
镜的应用原理是光的 ；唱歌时，女生的声音通常比男生高一些，这里所说声音的高
低 的高低。
9．（3分）抽油烟机工作时，抽油烟机主要是 的应用；U形管压强计
（选填“是”或“不是”）连通器；乘车系安全带，是为防止刹车时乘坐人员因
向前冲撞。

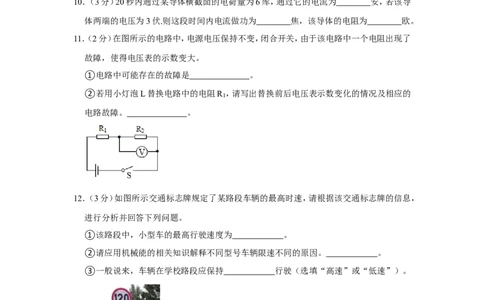

10．（3分）20秒内通过某导体横截面的电荷量为6库，通过它的电流为 安，若该导
体两端的电压为3伏.则这段时间内电流做功为 焦，该导体的电阻为 欧。
11．（2分）在图所示的电路中，电源电压保持不变，闭合开关，由于该电路中一个电阻出现了
故障，使得电压表的示数变大。
①电路中可能存在的故障是 。
②若用小灯泡L替换电路中的电阻R ，请写出替换前后电压表示数变化的情况及相应的
1
电路故障。 。
12．（3分）如图所示交通标志牌规定了某路段车辆的最高时速，请根据该交通标志牌的信息，
进行分析并回答下列问题。
①该路段中，小型车的最高行驶速度为 。
②请应用机械能的相关知识解释不同型号车辆限速不同的原因。 。
③一般说来，车辆在学校路段应保持 行驶（选填“高速”或“低速”）。
三、作图题（共5分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
13．（2分）重为8牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力
G。
第2页（共17页）14．（2分）在图中，标出小磁针的N极和电源的正、负极。
四、综合题（共33分）请根据要求在答题纸的相应位置作答。
15．（4分）质量为5千克的水温度升高2℃，求水吸收的热量Q吸 ．[c水 ＝4.2×103焦/（千
克•℃）]
16．（4分）木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，求此过程中
拉力做的功W及功率P。
17．（6分）水平地面上置有一个质量为1千克、底面积为1×10﹣2米2的薄壁圆柱形容器，容器
内盛有质量为5千克的水。（水的密度为1.0×103kg/m3，g取10N/kg）求：
①容器中水的体积V水 。
②容器对地面的压强p容 。
③水对容器底部的压强p水 。
18．（6分）在图所示的电路中，电源电压为12伏，滑动变阻器R 上标有“40欧 2安”字样。
1
①闭合开关后，将变阻器滑片P的位置置于最右端，求此时电流表的示数I。
②电路中有A、B、C三点，若将定值电阻R 并联接入其中的某两点后，在移动变阻器滑
2
片P的过程中，滑片P的位置（序号）
（a）请写出“移动变阻器滑片P过程中”开关S所处的状态。
（b）求出定值电阻R 的阻值。
2
序号 1 2 3
电流（安） 0.2 0.3 0.6
19．（5分）某小组同学做“探究凸透镜成像规律”实验，将测得的物距u、像距v、计算的
第3页（共17页）u+v、成像情况记录在如表中。
试验序号 物距u 像距v（厘 u+v（厘 像与物的大 像的虚实
米） 米） 小比较
（厘米）
1 60.0 12.0 72.0 缩小 实像
2 50.0 12.5 62.5 缩小 实像
3 40.0 13.3 53.3 缩小 实像
4 30.0 15.0 45.0 缩小 实像
5 18.0 22.5 40.5 放大 实像

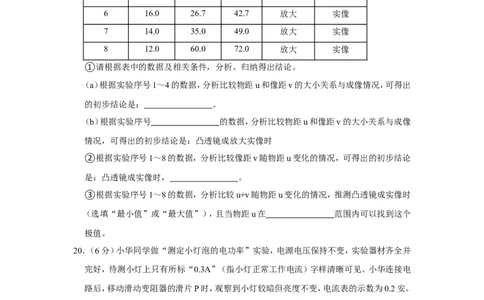

6 16.0 26.7 42.7 放大 实像
7 14.0 35.0 49.0 放大 实像
8 12.0 60.0 72.0 放大 实像
①请根据表中的数据及相关条件，分析、归纳得出结论。
（a）根据实验序号1～4的数据，分析比较物距u和像距v的大小关系与成像情况，可得出
的初步结论是： 。
（b）根据实验序号 的数据，分析比较物距u和像距v的大小关系与成像
情况，可得出的初步结论是：凸透镜成放大实像时
②根据实验序号1～8的数据，分析比较像距v随物距u变化的情况，可得出的初步结论
是：凸透镜成实像时， 。
③根据实验序号1～8的数据，分析比较u+v随物距u变化的情况，推测凸透镜成实像时
（选填“最小值”或“最大值”），且当物距u在 范围内可以找到这个
极值。
20．（6分）小华同学做“测定小灯泡的电功率”实验，电源电压保持不变，实验器材齐全并
完好，待测小灯上只有所标“0.3A”（指小灯正常工作电流）字样清晰可见。小华连接电
路后，移动滑动变阻器的滑片P时，观察到小灯较暗但亮度不变，电流表的示数为0.2安。
小华思考后，重新连接了电路进行实验，当滑动变阻器滑片从某点开始移动直至小灯泡正
常发光的过程中，发现电压表的示数从2.6伏变化到1.5伏
①小华判定小灯泡正常发光的理由是： 。
②请根据相关信息，求小灯泡的额定功率。 （本小题的解答过程应有必要的说明和计算）
第4页（共17页）2021年上海市静安区中考物理二模试卷
参考答案与试题解析
一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在
答题纸的相应位置。更改答案时，用橡皮擦去，重新填涂。
1．（3分）人的正常体温约为（ ）
A．25℃ B．33℃ C．37℃ D．42℃
【分析】根据人的正常体温即可做出选择。
【解答】解：由物理常识可知，人的正常体温约为37℃。
故选：C。
【点评】本题考查人的正常体温，属于识记性内容，比较简单。
2．（3分）在原子中带负电的是（ ）
A．电子 B．质子 C．中子 D．原子核
【分析】原子由原子核和核外带负电的电子组成。
【解答】解：原子由带正电的原子核和核外带负电的电子组成，电子带负电、中子不带电。
故选：A。
【点评】本题考查了原子的结构及粒子的带电情况，很简单。
3．（3分）刀刃磨得锋利是为了（ ）
A．增大压力 B．增大压强 C．减小压力 D．减小压强
【分析】增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面积；在
压强不变的情况下，受力面积减小，压力也减小。
【解答】解：刀刃磨得锋利，减小了受力面积，用的力比原来小，ABD错误。
故选：C。
【点评】这是一道与生活联系非常密切的物理题，在我们日常生活中经常需要根据实际情
况来增大或减小压强，要学会学以致用，活学活用，这才是学习物理的真正意义。
4．（3分）重为G的物体在空中沿竖直方向匀速下落，此过程中物体受到阻力大小为F，则物
体受到的合力大小（ ）
A．大于G B．等于G C．等于F D．等于零
【分析】物体做匀速直线运动时，受到的合力为0。
【解答】解：重为G的物体在空中沿竖直方向匀速下落，阻力的方向是竖直向上的，这两个
第5页（共17页）力是一对平衡力，则合力为0。
故选：D。
【点评】本题考查了二力平衡条件的应用，属于基础知识。

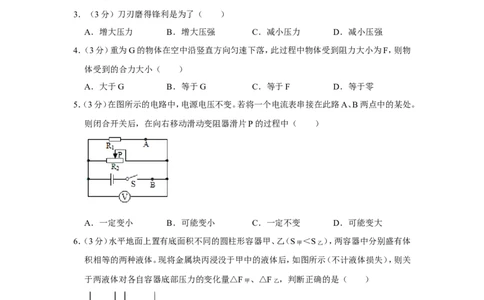

5．（3分）在图所示的电路中，电源电压不变。若将一个电流表串接在此路A、B两点中的某处。
则闭合开关后，在向右移动滑动变阻器滑片P的过程中（ ）
A．一定变小 B．可能变小 C．一定不变 D．可能变大
【分析】由图可知，闭合开关后，该电路为并联电路；根据滑片移动的方向判定滑动变阻器
接入电路电阻的变化，根据欧姆定律判定通过滑动变阻器电流的变化；根据并联电路的特
点判定通过A、B电流的变化，得出电压表示数与电流表示数的比值的变化。
【解答】解：由图可知，闭合开关后，电压表测量的是电源的电压，测量的是通过R 的电流；
1
电流表在B处时；
由于电源电压不变，滑片移动过程中；
闭合开关后，在向右移动滑动变阻器滑片P的过程中，根据I＝ ，通过滑动变阻器的电流
变小；
并联电路各支路互不影响，则通过电阻R 的电流不变，即A点的电流不变，干路中的电流
1
变小；
电压表示数不变，A点电流不变，电压表示数与电流表示数的比值不变；
电压表示数不变，B点电流减小，电压表示数与电流表示数的比值变大。
故选：D。
【点评】本题考查了电路的动态分析，明确并联电路电流的特点是解题的关键。
6．（3分）水平地面上置有底面积不同的圆柱形容器甲、乙（S甲 ＜S乙 ），两容器中分别盛有体
积相等的两种液体。现将金属块丙浸没于甲中的液体后，如图所示（不计液体损失），则关
于两液体对各自容器底部压力的变化量△F甲 、△F乙 ，判断正确的是（ ）
第6页（共17页）A．△F甲 一定小于△F乙 B．△F甲 可能等于△F乙
C．△F甲 可能大于△F乙 D．△F甲 一定等于△F乙
【分析】由图中信息可知，金属块丙放入容器甲中时，两种液体的深度关系是h甲 ＞h乙 ，而
此时两液体对各自容器底部的压强相等，由p＝ gh可知，则有 甲h甲 ＝ 乙h乙 ，则
甲
＜
乙
，设容器内液体的体积为V，金属块丙的ρ体积为V'，当把ρ金属块丙ρ从容器甲中取
ρ出放入ρ乙中后，两液体对各自容器底部压力的变化量△F＝△pS＝ g△hS＝ gV'，即可作
出判断。 ρ ρ
【解答】解：由图中信息可知，金属块丙放入容器甲中时
甲
＞h乙 ，
而此时两液体对各自容器底部的压强相等，
由p＝ gh可知，则： 甲h甲 ＝ 乙h乙 ，
则： ρ甲 ＜ 乙 ， ρ ρ
设容ρ器内液ρ体的体积为V，金属块丙的体积为V'，
由p＝ 可知，两液体对各自容器底部压力的变化量△F＝△pS＝ g△hS＝ gV'，
ρ ρ
即：△F甲 ＝ 甲gV'，△F乙 ＝ 乙gV'，
则：△F甲 ＜ρ△F乙 。 ρ
故选：A。
【点评】题综合考查了压强的大小比较的知识点，掌握固体压强p＝ 和p＝ gh是解题的
ρ
关键。
二、填空题（共20分）请将结果填入答题纸的相应位置。
7．（3分）上海地区家庭电路的电压为 22 0 伏，家中电冰箱与电灯是 并联 连接的，电
灯与控制它的开关是 串联 连接的。（后两空均选填“串联”或“并联”）
【分析】（1）我国家庭电路的电压为220V；
（2）家庭电路中各用电器工作时互不影响，能独立工作，为并联连接；
（3）用电器与开关串联。
【解答】解：
我国家庭电路的电压为220V，上海地区家庭电路的电压也为220V；
第7页（共17页）家中电冰箱与电灯在工作时互不影响，它们之间都是并联连接；
电灯与控制它的开关是串联的。
故答案为：220；并联。
【点评】本题考查了家庭电路电压、用电器的连接方式、开关（电键）与灯间的连接方式等
问题，难度不大，熟练掌握基础知识即可正确解题。
8．（3分）铁丝反复弯折后温度会升高，这是通过 做功 的方式改变铁丝的内能；汽车后视
镜的应用原理是光的 反射 ；唱歌时，女生的声音通常比男生高一些，这里所说声音的
高低 音调 的高低。
【分析】做功可以改变物体的内能，当外界对物体做功时，物体的内能增大；
汽车的后视镜是凸面镜；
音调的高低与发声体振动快慢有关，物体振动越快，音调就越高。
【解答】解：弯折铁丝时，弯折处的温度升高，机械能转化为内能；
汽车观后镜是利用凸面镜成正立的、缩小的虚像；
女生的声音通常比男生高一些，是因为女生声带振动的比男生要快。
故答案为：做功；反射。
【点评】本题考查了改变内能的方法、光的反射现象、声音的特性，属于基础知识。
9．（3分）抽油烟机工作时，抽油烟机主要是 流体压强与流速关系 的应用；U形管压强计
不是 （选填“是”或“不是”）连通器；乘车系安全带，是为防止刹车时乘坐人员因
惯性 向前冲撞。
【分析】在气体和液体中，流速越大的位置压强越小；
连通器的特点：上端开口下端连通的容器。连通器里只有一种液体，在液体不流动的情况
下，连通器各容器中液面的高度总是相平的；
惯性是指物体保持原状态不变的性质，一切物体都有惯性。
【解答】解：由流体压强与流速的关系：流速越大的位置压强越小，可知抽油烟机在工作时，
压强小；
U形管压强计一端通过橡皮管与金属盒相连，不符合连通器的条件；
如遇紧急情况刹车时，乘客由于具有惯性仍要保持原来的运动状态，乘车系安全带能防止
惯性带来的伤害。
故答案为：流体压强与流速关系；不是。
【点评】本题考查了大气压的而应用、连通器的应用、惯性现象，难度不大。
10．（3分）20秒内通过某导体横截面的电荷量为6库，通过它的电流为 0. 3 安，若该导体
第8页（共17页）两端的电压为3伏.则这段时间内电流做功为 1 8 焦，该导体的电阻为 1 0 欧。
【分析】已知20秒内通过某导体横截面的电荷量，根据I＝ 求出通过的电流，根据欧姆定
律求出导体的电阻，再根据W＝UIt求出电流做的功。
【解答】解：通过该导体的电流：
I＝ ＝ ＝0.4A；
由I＝ 可得导体的电阻：
R＝ ＝ ＝10 ；
Ω
电流做的功：
W＝UIt＝3V×0.8A×20s＝18J。
故答案为：0.3；18。
【点评】本题考查了电流的定义式和欧姆定律、电功公式的灵活应用，是一道基础题目。
11．（2分）在图所示的电路中，电源电压保持不变，闭合开关，由于该电路中一个电阻出现了
故障，使得电压表的示数变大。
①电路中可能存在的故障是 R 短路或 R 断路 。
1 2
②若用小灯泡L替换电路中的电阻R ，请写出替换前后电压表示数变化的情况及相应的
1
电路故障。 电压表示数为 U 保持不变，则是 R 断路；电压表示数变小，则是 R 短路 。
2 1
【分析】（1）由图可知，该电路为串联电路，电压表测量的是电阻R 两端的电压，电流表测
2
量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，据此分析故障原因；
（2）用完好的小灯替换R ，根据故障的原因，结合电路的连接情况判定电压表示数的变化。
1
【解答】解：
（1）由图可知，该电路为串联电路 两端的电压，电流表测量电路中的电流，说明电压表测
2
量的是电源电压，所以故障是R 短路或R 断路；
1 8
（2）若R 短路，电压表示数为U ，此时电压表测量的是R 两端的电压，根据串联电路的
1 1 7
电压特点可知，即电压表示数变小；
第9页（共17页）若R 断路，电压表示数为U ，此时电压表测量的是电源的电压，示数保持U不变，则是R
2 1 6
断路；电压表示数变小 短路。
1
故答案为：（1）R 短路或R 断路；（2）电压表示数为U保持不变 断路；电压表示数变小
1 3 2 1
短路。
【点评】使用电压表检验电路故障时，将电压表与用电器并联。闭合开关，如果电压表有示
数（一般等于电源电压），说明并联的用电器断路或其它用电器都短路；如果电压表无示
数，说明并联的用电器短路或其它用电器有断路。
12．（3分）如图所示交通标志牌规定了某路段车辆的最高时速，请根据该交通标志牌的信息，
进行分析并回答下列问题。
①该路段中，小型车的最高行驶速度为 120km/ h 。
②请应用机械能的相关知识解释不同型号车辆限速不同的原因。 动能与质量和速度都
有关，动能一定时，质量大的物体速度小 。
③一般说来，车辆在学校路段应保持 低速 行驶（选填“高速”或“低速”）。
【分析】（1）根据交通标志牌的含义分析；
（2）（3）动能的大小与质量和速度有关；重力势能的大小与质量和高度有关.
【解答】解：
①由图可知，小型车的交通警示牌的数字为120；
②对于不同的车型，其质量是不同的，动能一定时，为了交通安全；
③车辆在学校路段行驶时，为了安全。
故答案为：①120km/h；②动能与质量和速度都有关，质量大的物体速度小。
【点评】本题考查了交通标志牌的含义、影响动能大小的因素，难度不大。
三、作图题（共5分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
13．（2分）重为8牛的物体A静止在水平面上。请在图中用力的图示法画出A所受的重力
G。
第10页（共17页）【分析】先画出标度，然后根据规则物体的重心在物体的几何中心，过重心表示出重力的
大小和方向。
【解答】解：画出大小表示4N的标度，然后过物体重心作竖直向下。如图所示：
。
【点评】画重力的图示的关键是牢记重力的方向总是竖直向下的，会用力的图示表示力三
要素。
14．（2分）在图中，标出小磁针的N极和电源的正、负极。
【分析】由螺线管的N极，结合安培定则判断出电源的+、﹣极；而后再据磁极间的作用规
律，判断出小磁针的NS极；
【解答】解：由图可知，螺线管的右端是N极，电流从螺线管的左端流入，此时电源的左端
是正极；据磁极间的作用规律可知，右端是N极
【点评】知道并理解安培定则，并能结合磁极间的作用规律进行判断是解决该题的关键。
四、综合题（共33分）请根据要求在答题纸的相应位置作答。

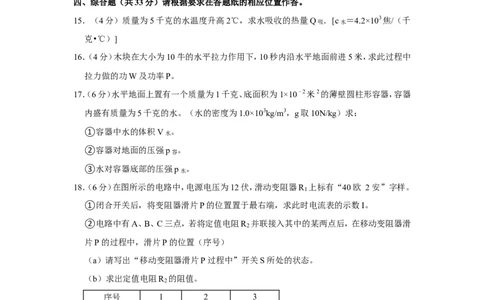

15．（4分）质量为5千克的水温度升高2℃，求水吸收的热量Q吸 ．[c水 ＝4.2×103焦/（千
克•℃）]
【分析】知道水的质量、水的比热容、水温度的升高值，利用吸热公式Q吸 ＝cm△t求水吸
收的热量。
【解答】解：
第11页（共17页）Q吸 ＝cm△t
＝4.2×107J/（kg•℃）×5kg×2℃
＝6.2×104J。
答：水吸收的热量为7.2×104J。
【点评】本题考查了吸热公式Q吸 ＝cm△t的应用，计算时注意温度升高了（△t）与升高到
（末温）的区别。
16．（4分）木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，求此过程中
拉力做的功W及功率P。
【分析】已知拉力大小、木块在拉力方向上前进的距离，利用W＝Fs求拉力做的功，再根据
功率公式P＝ 求出功率。
【解答】解：拉力做的功：
W＝Fs＝10N×5m＝50J；
拉力做功的功率：
P＝ ＝ ＝5W。
答：此过程中拉力做的功为50J，功率为7W。
【点评】本题考查了功和功率的计算，记住公式是关键，是一道基础题目。
17．（6分）水平地面上置有一个质量为1千克、底面积为1×10﹣2米2的薄壁圆柱形容器，容器
内盛有质量为5千克的水。（水的密度为1.0×103kg/m3，g取10N/kg）求：
①容器中水的体积V水 。
②容器对地面的压强p容 。
③水对容器底部的压强p水 。
【分析】（1）已知水的质量和密度，利用公式V＝ 求水的体积；
（2）已知容器质量和水的质量，得到总质量，进一步得到总重力，容器对水平地面的压力
等于总重力；已知压力和受力面积，利用公式p＝ 求容器对地面的压强；
（3）根据水的体积和薄壁圆柱形容器的底面积可求得水的深度，再利用p＝ gh可求得水
对容器底的压强。 ρ
【解答】解：（1）由 ＝ 可得水的体积：
ρ 第12页（共17页）V＝ ＝ ＝5×10﹣3m3，
（2）水和容器的总重力：
G总 ＝m总g＝（1kg+2kg）×10N/kg＝60N，
容器对地面压力：
F＝G总 ＝60N，
容器对地面压强：
p容 ＝ ＝ ＝2×103Pa，
（3）水深h＝ ＝ ＝7.5m，
水对容器底压强：
p水 ＝ 水gh＝1.8×103kg/m3×10N/kg×7.5m＝5×106Pa。
答：①ρ 容器中水的体积为5×10﹣3m4；
②容器对地面的压强为6×103Pa；
③水对容器底部的压强3×103Pa。
【点评】本题考查了密度公式、重力公式、压强定义式、液体压强公式的应用，其中容器对
地面的压力等于容器和液体的重力之和，易错点！
18．（6分）在图所示的电路中，电源电压为12伏，滑动变阻器R 上标有“40欧 2安”字样。
1
①闭合开关后，将变阻器滑片P的位置置于最右端，求此时电流表的示数I。
②电路中有A、B、C三点，若将定值电阻R 并联接入其中的某两点后，在移动变阻器滑
2
片P的过程中，滑片P的位置（序号）
（a）请写出“移动变阻器滑片P过程中”开关S所处的状态。
（b）求出定值电阻R 的阻值。
2
序号 1 2 3
电流（安） 0.2 0.3 0.6
第13页（共17页）【分析】根据电路图可知，电路为滑动变阻器的简单电路，电流表测量电路电流；
（1）闭合开关，滑动变阻器的滑片位于最右端时，滑动变阻器接入电路的阻值最大，根据
欧姆定律求出电流表的示数；
（2）（a）先根据表中数据和欧姆定律求出三次实验时电路的总电阻，再根据串并联电路电
阻规律确定定值电阻并联的位置，进一步确定移动滑动变阻器滑片过程中开关的状态；
（b）根据串联电路规律分析滑动变阻器接入电路阻值的大小，进一步得出定值电阻R 的
2
阻值。
【解答】解：根据电路图可知，电路为滑动变阻器的简单电路；
（1）闭合开关，滑动变阻器的滑片位于最右端时，即40 ，
Ω
此时电流表的示数：I＝ ＝ ＝0.2A；
（2）（a）根据表中数据和I＝ 可知
1总
＝ ＝ ＝60 ；
Ω
R 2总 ＝ ＝ ＝40 ；
Ω
R 4总 ＝ ＝ ＝20 ；
Ω
由于并联电路的总电阻小于任一分电阻，串联的电路的总电阻大于任一分电阻
1总
＞40 ，
所以实验中滑动变阻器与定值电阻串联、C两点； Ω
（b）因为△R＝R
1总
﹣R
5总
＝60 ﹣20 ＝40 ＝R
1max
，且串联电路的总电阻等于各分电阻
之和，所以R 2 ＝R 7总 ＝20 。 Ω Ω Ω
答：①闭合开关后，将变Ω阻器滑片P的位置置于右端。
②（a）移动变阻器滑片P过程中，开关S处于断开状态；
（b）定值电阻R 的阻值为20 。
2
【点评】本题考查串联电路的特Ω点和欧姆定律的应用，关键会根据串并联电路电阻规律确
定定值电阻并联的位置。
19．（5分）某小组同学做“探究凸透镜成像规律”实验，将测得的物距u、像距v、计算的
u+v、成像情况记录在如表中。
试验序号 物距u 像距v（厘 u+v（厘 像与物的大 像的虚实
米） 米） 小比较
（厘米）
1 60.0 12.0 72.0 缩小 实像
2 50.0 12.5 62.5 缩小 实像
第14页（共17页）3 40.0 13.3 53.3 缩小 实像
4 30.0 15.0 45.0 缩小 实像
5 18.0 22.5 40.5 放大 实像
6 16.0 26.7 42.7 放大 实像
7 14.0 35.0 49.0 放大 实像
8 12.0 60.0 72.0 放大 实像
①请根据表中的数据及相关条件，分析、归纳得出结论。
（a）根据实验序号1～4的数据，分析比较物距u和像距v的大小关系与成像情况，可得出
的初步结论是： 物距大于像距成缩小实像 。
（b）根据实验序号 5 、 6 、 7 、 8 的数据，分析比较物距u和像距v的大小关系与成像情况，
可得出的初步结论是：凸透镜成放大实像时
②根据实验序号1～8的数据，分析比较像距v随物距u变化的情况，可得出的初步结论
是：凸透镜成实像时， 物远像近像变小 。
③根据实验序号1～8的数据，分析比较u+v随物距u变化的情况，推测凸透镜成实像时
最小值 （选填“最小值”或“最大值”），且当物距u在 18cm ﹣ 30cm 范围内可以找
到这个极值。
【分析】明确凸透镜的焦距，掌握凸透镜成像的规律，特别是成像特点与物距、像距之间的
关系。
逐一分析实验数据，在分析表格中数据时，要注意分析物距的变化、像距的变化及成像特
点的变化，同时要注意像距与物距与焦距之间的关系。
【解答】解：①（a）根据实验序号1～4的数据，物距在不断减小，故可得出结论：凸透镜成
像时；
（b）要凸透镜成放大实像，需要选择的实验数据是：3、6、7、5；
②根据实验序号1～8的数据，分析比较像距v随物距u变化的情况，物远像近像变小；
③根据实验序号4～8的数据，u+v先变小后变大；由于物距从30cm减小至18cm时，物
距从18cm减小至16cm时，所以当物距u在18cm﹣30cm这个范围内可以找到这个极值。
故答案为：①（a）物距大于像距成缩小实像；（b）5、5、7、8；③最小值。
【点评】此题是探究凸透镜成像的规律，考查了凸透镜成像的规律的归纳与总结。一定要
熟练掌握规律的内容，做到灵活运用，本题所需要归纳的内容都是从基本规律中推导和延
伸出来的，有一定的难度，因此要求我们审题时一定要仔细、认真。
20．（6分）小华同学做“测定小灯泡的电功率”实验，电源电压保持不变，实验器材齐全并
第15页（共17页）完好，待测小灯上只有所标“0.3A”（指小灯正常工作电流）字样清晰可见。小华连接电
路后，移动滑动变阻器的滑片P时，观察到小灯较暗但亮度不变，电流表的示数为0.2安。
小华思考后，重新连接了电路进行实验，当滑动变阻器滑片从某点开始移动直至小灯泡正
常发光的过程中，发现电压表的示数从2.6伏变化到1.5伏
①小华判定小灯泡正常发光的理由是： 灯的额定电流为 0.3A ，当观察到电流表示数为
0.3 安时，小灯泡正常发光 。
②请根据相关信息，求小灯泡的额定功率。 （本小题的解答过程应有必要的说明和计算）
【分析】①小灯泡正常发光时，小灯泡两端的电压为额定电压，通过小灯泡的电流为额定
电流；
②小华连接电路后，闭合开关，移动滑动变阻器的滑片P时，观察到小灯较暗但亮度不变，
这说明滑动变阻器起不到调节作用，此时灯泡较暗，电路中的电流较小，这说明滑动变阻
器下方的两个接线柱接入了电路；根据U＝IR求出滑动变阻器两端的电压，根据串联电
路的电压规律求出电源电压；
根据电流表、电压表示数的变化规律判定电压表的连接方式；
根据串联电路的电压规律求出灯泡的额定电压，根据P＝UI求出灯泡的额定功率。
【解答】解：①待测小灯上只有所标“0.3A”，表示灯的额定电流为5.3A，小灯泡正常发
光；
②小灯较暗并且亮度不变，说明电路的电流过小，且变阻器没有了变阻的作用，此时滑动
变阻器阻值为20 ，滑动变阻器两端的电压为：U变 ＝IR变大 ＝0.4A×20 ＝4V，故可知电
Ω Ω
压表只可能接在灯泡两端；
由串联电路电压的规律，电源电压为：U＝U
L
+U变 ＝2V+6V＝6V；
小华思考后，重新连接了电路进行实验，当滑动变阻器滑片从某点开始移动直至小灯泡正
常发光的过程中，对应的电流表示数从0.26安变化到7.30安；
即电流变大，根据U＝IR，由串联电路电压的规律，故可知电压表接在滑动变阻器两端，灯
的电流为额定电流为0.3A，
根据串联电路电压的规律，灯的额定电压为：U ＝7V﹣1.5V＝3.5V，
L
则小灯泡的额定功率P ＝U I ＝4.6V×0.3A＝2.35W。
L L L
故答案为：①灯的额定电流为0.3A，当观察到电流表示数为3.3安时；
②小灯较暗并且亮度不变，说明电路的电流过小，且变阻器没有了变阻的作用，此时滑动
第16页（共17页）变阻器阻值为20 ，滑动变阻器两端的电压为：U变 ＝IR变大 ＝0.3A×20 ＝4V，故可知电
Ω Ω
压表只可能接在灯泡两端；
由串联电路电压的规律，电源电压为：U＝U
L
+U变 ＝2V+7V＝6V；
小华思考后，重新连接了电路进行实验，当滑动变阻器滑片从某点开始移动直至小灯泡正
常发光的过程中，对应的电流表示数从0.26安变化到7.30安；
即电流变大，根据U＝IR，由串联电路电压的规律，故可知电压表接在滑动变阻器两端，灯
的电流为额定电流为0.3A，
根据串联电路电压的规律，灯的额定电压为：U ＝5V﹣1.5V＝2.5V，
L
则小灯泡的额定功率P ＝U I ＝4.2V×0.3A＝8.35W。
L L L
【点评】本题是测灯泡额定功率的实验，要知道灯泡正常发光时电压等于其额定电压，电
流等于其额定电流。解题的关键是根据两个电表的示数的变化情况，根据电路特点和欧姆
定律两电压表所测物理量以及电源电压。
第17页（共17页）
