静安区 2017 学年第二学期期中学习质量调研
九年级理化试卷
18.04
物 理 部 分
考生注意：
1．本试卷的物理部分含五个大题。
2．考生务必按要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

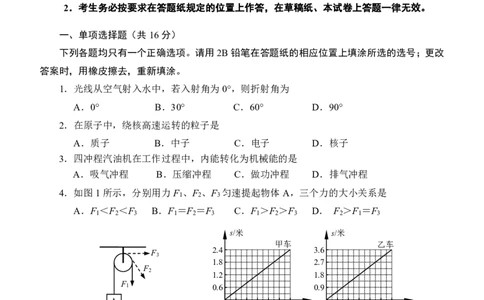

一、单项选择题（共16分）
下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改
答案时，用橡皮擦去，重新填涂。
1．光线从空气射入水中，若入射角为0°，则折射角为
A．0° B．30° C．60° D．90°
2．在原子中，绕核高速运转的粒子是
A．质子 B．中子 C．电子 D．核子
3．四冲程汽油机在工作过程中，内能转化为机械能的是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．如图1所示，分别用力F 、F 、F 匀速提起物体A，三个力的大小关系是
1 2 3
A．F ＜F ＜F B．F ＝F ＝F C．F ＞F ＞F D． F ＞F ＝F
1 2 3 1 2 3 1 2 3 2 1 3
s/米 s/米
甲车 乙车
F3 2.4 3.6
1.8 2.7
F2
1.2 1.8
F1
0.6 0.9
A 图1 60 1 2 3 4 5 6 t/秒0 2 4 6 8 1012 t/秒
（a） 图2 （b）
5．甲、乙两车分别在同一直线上的M、N两点，同时开始沿直线做匀速运动，它们的s–t
图像分别如图2（a）和（b）所示。若两车运动6秒时相遇，则M、N两点的距离
A．一定为2.4米 B．可能为1.8米 C．一定为4.2米 D．可能为0.6米
第 1 页 / 共 9 页6．物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。该透镜的焦
距可能为
A．5厘米 B．8厘米 C．10厘米 D．15厘米
7．如图3所示，水平地面上的柱体A、B高度相等，其底面积S的大小关系为S >S 。现分
A B
别从两柱体的上表面沿竖直方向往下切除部分后，发现 A、B剩余部分对地面的压力、压强恰
好均相等。则关于对切去部分的质量∆m 、∆m 以及底面积∆S 、∆S 的判断，正确的是
A B A B
A．∆S >∆S ，∆m =∆m
A B A B
B．∆S >∆S ，∆m >∆m
A B A B
A B
C．∆S <∆S ，∆m >∆m
A B A B
D．∆S <∆S ，∆m <∆m 图3
A B A B

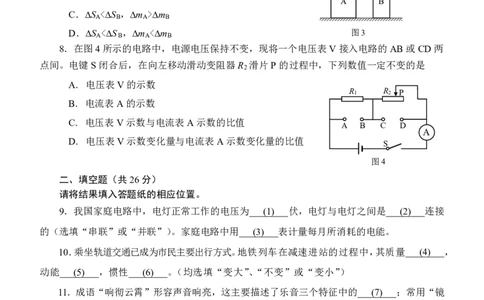

8．在图4所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两
点间。电键S闭合后，在向左移动滑动变阻器R 滑片P的过程中，下列数值一定不变的是
2
A. 电压表V的示数
R1 R2 P
B. 电流表A的示数
C. 电压表V示数与电流表A示数的比值
A B C D
A
D. 电压表V示数变化量与电流表A示数变化量的比值
S
图4
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．我国家庭电路中，电灯正常工作的电压为___(_1_)___伏，电灯与电灯之间是___(_2_)___连接
的（选填“串联”或“并联”）。家庭电路中用___(_3_)___表计量每月所消耗的电能。
10．乘坐轨道交通已成为市民主要出行方式。地铁列车在减速进站的过程中，其质量___(_4_)___，
动能___(_5_)___，惯性___(_6_)___。（均选填“变大”、“不变”或“变小”）
11．成语“响彻云霄”形容声音响亮，这主要描述了乐音三个特征中的___(_7_)___；常用“镜
花水月”比喻虚幻景象，这实际是光的___(_8_)___现象；“芳香四溢”则是指植物花香分子的
___(_9_)___运动。
12．2018年4月京沪高铁再次扩容提速。若某列车以350千米／时的速度匀速行驶，0.5小
时内通过的路程为___(_1_0_)__千米；以路边的树木为参照物，列车是___(_1_1)___的。高铁车顶在太阳
下，温度升高，这是通过___(1__2_)__的方式改变其内能。
第 2 页 / 共 9 页13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过该导体
的电流为___(1__3_)__安，电流做功为___(_1_4_)__焦。当该导体两端的电压为10伏，则该导体的电阻
为___(1__5_)__欧。
14．重为10牛、体积为6×10-4米3的石块浸没在水中受到的浮力大小为___(1__6_)__牛，它受
到重力与浮力的合力大小为___(_1_7_)__牛，该合力的方向为___(1__8_)__。
V

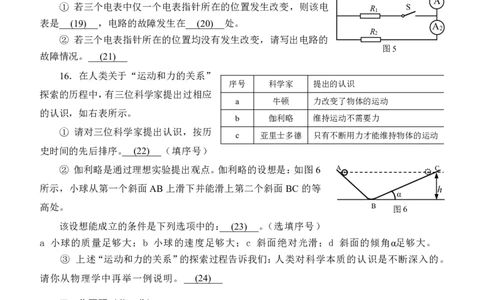

15．在图5所示的电路中，电源电压保持不变，电路出现断路故
障，且故障发生在电阻R 、R 处。当电键S从断开到闭合时：
1 2
A
① 若三个电表中仅一个电表指针所在的位置发生改变，则该电 R1 S
表是___(_1_9_)__，电路的故障发生在___(2__0_)__处。
A
R2 2
② 若三个电表指针所在的位置均没有发生改变，请写出电路的
图5
故障情况。___(2__1_)__
16．在人类关于“运动和力的关系”
序号 科学家 提出的认识
探索的历程中，有三位科学家提出过相应
a 牛顿 力改变了物体的运动
的认识，如右表所示。
b 伽利略 维持运动不需要力
① 请对三位科学家提出认识，按历
c 亚里士多德 只有不断用力才能维持物体的运动
史时间的先后排序。___(2__2_)__（填序号）
② 伽利略是通过理想实验提出观点。伽利略的设想是：如图6 A C
所示，小球从第一个斜面AB上滑下并能滑上第二个斜面BC的等 h
α
高处。 B 图6
该设想能成立的条件是下列选项中的：___(2__3_)__。（选填序号）
a 小球的质量足够大；b 小球的速度足够大；c 斜面绝对光滑；d 斜面的倾角α足够大。
③ 上述“运动和力的关系”的探索过程告诉我们：人类对科学本质的认识是不断深入的。
请你从物理学中再举一例说明。___(_2_4_)__
三．作图题（共6分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重6牛的物体A静止在水平面上。在图7中用力的图示法画出物体A所受的支持力F。
18．根据图8中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电
源的正、负极。
A S
图7
第 3 页 / 共 9 页 电源
（ ） （ ）
图8四．计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．将质量为5千克的铜加热，铜的温度升高了40℃。求铜吸收的热量Q 。
吸
[c ＝0.39×103焦/（千克·℃）]
铜
20．手推车在50牛的水平拉力作用下沿水平面做匀速直线运动。若10秒内，拉力做功300
焦，求此过程中拉力的功率P和物体通过的路程s。

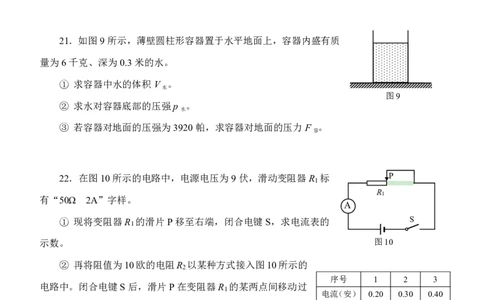

21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质
量为6千克、深为0.3米的水。
① 求容器中水的体积V 。
水
图9
② 求水对容器底部的压强p 。
水
③ 若容器对地面的压强为3920帕，求容器对地面的压力F 。
容
22．在图10所示的电路中，电源电压为9伏，滑动变阻器R 标 P
1
R1
有“50Ω 2A”字样。
A
P
① 现将变阻器R 的滑片P移至右端，闭合电键S，求电流表的 S
1
示数。 图10
② 再将阻值为10欧的电阻R 以某种方式接入图10所示的
2
序号 1 2 3
电路中。闭合电键S后，滑片P在变阻器R 的某两点间移动过
1
电流（安） 0.20 0.30 0.40
程中，观察电流表，得到了三次电流值，如右表所示。
（a）当电流表的示数为0.3安时，求变阻器R 1 接入电路的电阻。 测力计
单位:N
0 0
（b）小明同学根据表中的电流，推算出电流表示数可能的最小值、最大值 1 1
2 2
分别为0.15安、2.9安。请你通过计算并说明小明的推算是否正确。
3 3
4 4
5 5
第 4 页 / 共 9 页 图11五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．在电学实验中，电流表应___(_1_)___联接入待测电路，电压表应___(_2_)___联在待测电路的
两端。图11所示是用弹簧测力计测铁块重力，图中测力计的最小分度值为___(_3_)___牛，该测力
计的示数为___(_4_)___牛。
24．在“探究二力平衡的条件”实验中，应使所研究物体分别处于匀速直线运动状态或
___(_5_)___状态，并在此时比较该物体所受两个力的___(_6_)___、方向和作用线的关系。在“探究平
面镜成像的特点”实验中，用___(_7_)___替代平面镜，并用___(_8_)___的蜡烛来寻找并确认像的位置
（选填“点燃”或“未点燃”）。
25．某小组同学在学习力臂概念之后，继续研究学习杠杆。
① 他们以图12中的扳手拧动螺母为例，讨论“杠杆转动的
效果跟哪些因素有关”的问题。
小明认为，无论拧紧还是拧松螺母，同样大小的力F作用
图12
在扳手的A点处都要比作用在B点处方便。由此，小明猜想：
杠杆的转动跟作用力F及其作用点到支点的距离s有关。
部分同学不赞同小明的猜想。他们认为，如果作用在扳手的力F没有力臂，则力F根本不
能去拧紧或拧松螺母。因此，杠杆的转动只跟作用力F及其力臂l有关，跟力的作用点到支点的
距离s是无关的。
请在图中扳手的A点处，用力的示意图表示不能使扳手发生转动的力F。___(_9_)___
② 同学们在认识到杠杆转动的效果跟力、力臂有关后，利用带刻度的均匀杠杆、钩码、弹
簧测力计等器材进一步研究杠杆平衡的条件。他们按图13所示的方案实验，使杠杆处于水平位
置静止，并记录动力F 、动力臂l 、阻力F 、阻力臂l 在表一中。
1 1 2 2
O 表一
实验 F1 l1 F2 l2
序号 （牛） （厘米） （牛） （厘米）
1 2 3 2 3
2 3 4 3 4
方案：在杠杆的两侧挂等量的钩码
3 4 2 4 2
图13
该小组同学分析比较表一数据后，发现可以得出多个不同的结论。他们经过思考，认为图
13所示的方案存在缺陷，于是调整补充了方案重新实验并得出杠杆平衡的条件。
第 5 页 / 共 9 页（a）你认为图13所示方案的缺陷是：___(1__0_)__。
（b）请你在图14中用简图形式调整或补充两个不同的实验方案。___(_1_1)___
方案一 图14 方案二
26. 小红同学做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压为8伏，待
测小灯上只有“0.3A”（指小灯正常工作电流）字样清晰可见。小红将小灯、电流表、滑动
变阻器以及电键等串联接入电路后，再将电压表并联在小灯两端。闭合电键后，在移动变阻器滑
片的过程中，发现电流表、电压表的示数始终没有发生变化，其示数如图15（a）、（b）所示。
小红经过思考，重新连接电路并实验，当小灯正常发光时，观察到电压表的示数如图15（c）所
示。
（a） （b） （c）
图15
① 写出小红判断小灯泡正常发光的依据。___(1__2_)__
② 根据相关信息，通过计算和说明求滑动变阻器的最大阻值R 。___(_1_3_)__
变
③ 根据相关信息，通过计算和说明求小灯的额定电功率P 。___(_1_4_)__
额
