静安区 2017-2018 学年第二学期九年级质量调研考试
理化试卷
（满分150分，考试时间100分钟） Q2018.04
物理部分
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一
律无效。

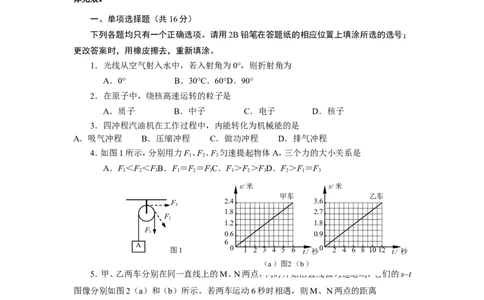

一、单项选择题（共16分）
下列各题均只有一个正确选项。请用2B铅笔在答题纸的相应位置上填涂所选的选号；
更改答案时，用橡皮擦去，重新填涂。
1．光线从空气射入水中，若入射角为0°，则折射角为
A．0° B．30°C．60°D．90°
2．在原子中，绕核高速运转的粒子是
A．质子 B．中子 C．电子 D．核子
3．四冲程汽油机在工作过程中，内能转化为机械能的是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．如图1所示，分别用力F、F、F 匀速提起物体A，三个力的大小关系是
1 2 3
A．F＜F＜FB．F＝F＝FC．F＞F＞FD．F＞F＝F
1 2 3 1 2 3 1 2 3 2 1 3
s/米 s/米
甲车 乙车
F 2.4 3.6
3
1.8 2.7
F
2
1.2 1.8
F
1 0.6 0.9
A 6
图1 0 1 2 3 4 5 6 t/秒 0 2 4 6 8 1012 t/秒
（a）图2（b）
5．甲、乙两车分别在同一直线上的M、N两点，同时开始沿直线做匀速运动，它们的s–t
图像分别如图2（a）和（b）所示。若两车运动6秒时相遇，则M、N两点的距离
A．一定为2.4米B．可能为1.8米C．一定为4.2米D．可能为0.6米
6．物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。该透镜
的焦距可能为
A．5厘米B．8厘米C．10厘米D．15厘米
7．如图3所示，水平地面上的柱体A、B高度相等，其底面积S的大小关系为S >S 。现分
A B
别从两柱体的上表面沿竖直方向往下切除部分后，发现 A、B剩余部分对地面的压力、压强
恰好均相等。则关于对切去部分的质量∆m 、∆m 以及底面积∆S 、∆S 的判断，正确的是
A B A B
A．∆S >∆S ，∆m =∆m
A B A B
ssss////米米米米 ssss////米米米米
B．∆S >∆S ，∆m >∆m
A B A B 甲甲甲甲车车车车 乙乙乙乙车车车车 A B
2222....4444 3333....6666
1111....8888 2222....7777
1111....2222 1111....8888 图3
0000....6666 0000....9999
6666
0000 1111 2222 3333 4444 5555 6666 tttt////秒秒秒秒 0000 2222 4444 6666 8888 1111000011112222 tttt////秒秒秒秒C．∆S <∆S ，∆m >∆m
A B A B
D．∆S <∆S ，∆m <∆m
A B A B
8．在图4所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD
两点间。电键S闭合后，在向左移动滑动变阻器R 滑片P的过程中，下列数值一定不变的是
2
A.电压表V的示数
R 1 R 2 P
B. 电流表A的示数
C.电压表V示数与电流表A示数的比值
ABCD
A
D.电压表V示数变化量与电流表A示数变化量的比值
S
图4

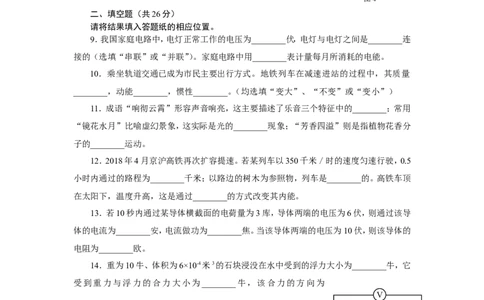

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．我国家庭电路中，电灯正常工作的电压为________伏，电灯与电灯之间是________连
接的（选填“串联”或“并联”）。家庭电路中用________表计量每月所消耗的电能。
10．乘坐轨道交通已成为市民主要出行方式。地铁列车在减速进站的过程中，其质量
________，动能________，惯性________。（均选填“变大”、“不变”或“变小”）
11．成语“响彻云霄”形容声音响亮，这主要描述了乐音三个特征中的________；常用
“镜花水月”比喻虚幻景象，这实际是光的________现象；“芳香四溢”则是指植物花香分
子的________运动。
12．2018年4月京沪高铁再次扩容提速。若某列车以350千米／时的速度匀速行驶，0.5
小时内通过的路程为________千米；以路边的树木为参照物，列车是________的。高铁车顶
在太阳下，温度升高，这是通过________的方式改变其内能。
13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过该导
体的电流为________安，电流做功为________焦。当该导体两端的电压为10伏，则该导体的
电阻为________欧。
14．重为10牛、体积为6×10-4米3的石块浸没在水中受到的浮力大小为________牛，它
受到重力与浮力的合力大小为________牛，该合力的方向为
V
________。
15．在图5所示的电路中，电源电压保持不变，电路出现断路故
A
障，且故障发生在电阻R、R 处。当电键S从断开到闭合时： R 1 S
1 2
① 若三个电表中仅一个电表指针所在的位置发生改变，则该 A
R 2 2
电表是________，电路的故障发生在________处。
图5
② 若三个电表指针所在的位置均没有发生改变，请写出电路
的故障情况。________
16．在人类关于“运动和力的关
序号 科学家 提出的认识
系”探索的历程中，有三位科学家提出 a 牛顿 力改变了物体的运动
b 伽利略 维持运动不需要力
c 亚里士多德 只有不断用力才能维持物体的运动过相应的认识，如右表所示。
①请对三位科学家提出认识，按历史时间的先后排序。________（填序号）
②伽利略是通过理想实验提出观点。伽利略的设想是：如图6所示，小球从第一个斜面
AB上滑下并能滑上第二个斜面BC的等高处。 A C
该设想能成立的条件是下列选项中的：________。（选填序
h
α
号） B
图6
a小球的质量足够大；b小球的速度足够大；c斜面绝对光滑；d
斜面的倾角α足够大。
③上述“运动和力的关系”的探索过程告诉我们：人类对科学本质的认识是不断深入
的。请你从物理学中再举一例说明。________

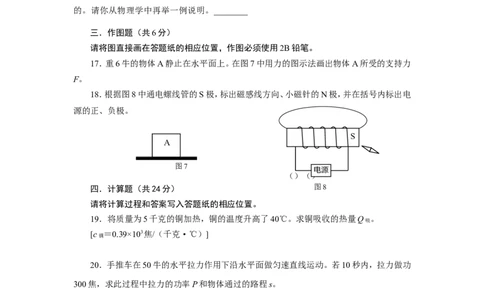

三．作图题（共6分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．重6牛的物体A静止在水平面上。在图7中用力的图示法画出物体A所受的支持力
F。
18．根据图8中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电
源的正、负极。
S
A
图7
电源
（）（）
四．计算题（共24分） 图8
请将计算过程和答案写入答题纸的相应位置。
19．将质量为5千克的铜加热，铜的温度升高了40℃。求铜吸收的热量Q 。
吸
[c ＝0.39×103焦/（千克·℃）]
铜
20．手推车在50牛的水平拉力作用下沿水平面做匀速直线运动。若10秒内，拉力做功
300焦，求此过程中拉力的功率P和物体通过的路程s。
21．如图9所示，薄壁圆柱形容器置于水平地面上，容器内盛有质量
为6千克、深为0.3米的水。
① 求容器中水的体积V 。
水
图9
②求水对容器底部的压强p 。
水
③若容器对地面的压强为3920帕，求容器对地面的压力F 。
容22．在图10所示的电路中，电源电压为9伏，滑动变阻器R 标有
1 P
“50Ω2A”字样。 R 1
P
A
①现将变阻器R 的滑片P移至右端，闭合电键S，求电流表的示
1 S
数。
图10
②再将阻值为10欧的电阻R 以某种方式接入图10所示的电路
2
序号 1 2 3
中。闭合电键S后，滑片P在变阻器R 的某两点间移动过程中，
1 电流
0.20 0.30 0.40
（安）
观察电流表，得到了三次电流值，如右表所示。

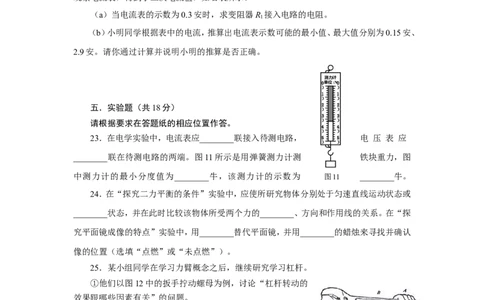

（a）当电流表的示数为0.3安时，求变阻器R 接入电路的电阻。
1
（b）小明同学根据表中的电流，推算出电流表示数可能的最小值、最大值分别为0.15安、
2.9安。请你通过计算并说明小明的推算是否正确。
测力计
0单位:N0
） ）
1 1
） ）
五．实验题（共18分） 2 2
） ）
3 3
请根据要求在答题纸的相应位置作答。 ） ）
4 4
） ）
23．在电学实验中，电流表应________联接入待测电路， 5 5 电 压 表 应
） ）
________联在待测电路的两端。图11所示是用弹簧测力计测 铁块重力，图
中测力计的最小分度值为________牛，该测力计的示数为 图11 ________牛。
24．在“探究二力平衡的条件”实验中，应使所研究物体分别处于匀速直线运动状态或
________状态，并在此时比较该物体所受两个力的________、方向和作用线的关系。在“探
究平面镜成像的特点”实验中，用________替代平面镜，并用________的蜡烛来寻找并确认
像的位置（选填“点燃”或“未点燃”）。
25．某小组同学在学习力臂概念之后，继续研究学习杠杆。
①他们以图12中的扳手拧动螺母为例，讨论“杠杆转动的
效果跟哪些因素有关”的问题。
小明认为，无论拧紧还是拧松螺母，同样大小的力F作用
在扳手的A点处都要比作用在B点处方便。由此，小明猜想：杠 图12
杆的转动跟作用力F及其作用点到支点的距离s有关。
部分同学不赞同小明的猜想。他们认为，如果作用在扳手的力F没有力臂，则力F根本
不能去拧紧或拧松螺母。因此，杠杆的转动只跟作用力F及其力臂l有关，跟力的作用点到支
点的距离s是无关的。
请在图中扳手的A点处，用力的示意图表示不能使扳手发生转动的力F。________
②同学们在认识到杠杆转动的效果跟力、力臂有关后，利用带刻度的均匀杠杆、钩码、弹
簧测力计等器材进一步研究杠杆平衡的条件。他们按图13所示的方案实验，使杠杆处于水O
平位置静止，并记录动力F、动力臂l、阻力F、阻力臂l 在表一中。
方案：在杠杆的两侧挂等量的1钩码 1 2 2
表一
图13
实验 F l F l
1 1 2 2
序号 （牛） （厘米） （牛） （厘米）
1 2 3 2 3
2 3 4 3 4
3 4 2 4 2
该小组同学分析比较表一数据后，发现可以得出多个不同的结论。他们经过思考，认为
图13所示的方案存在缺陷，于是调整补充了方案重新实验并得出杠杆平衡的条件。
（a）你认为图13所示方案的缺陷是：________。
（b）请你在图14中用简图形式调整或补充两个不同的实验方案。________
方案一方案二 图14
26.小红同学做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压为8伏，
待测小灯上只有“0.3A”（指小灯正常工作电流）字样清晰可见。小红将小灯、电流表、滑
动变阻器以及电键等串联接入电路后，再将电压表并联在小灯两端。闭合电键后，在移动变
阻器滑片的过程中，发现电流表、电压表的示数始终没有发生变化，其示数如图15（a）、（b）
所示。小红经过思考，重新连接电路并实验，当小灯正常发光时，观察到电压表的示数如图15
（c）所示。
（a）（b）（c） 图15
① 写出小红判断小灯泡正常发光的依据。________
②根据相关信息，通过计算和说明求滑动变阻器的最大阻值R 。________
变
③根据相关信息，通过计算和说明求小灯的额定电功率P 。________
额答案要点和评分参考18.04
题 号 答案要点和评分说明
一、16分
1．A。 2．C。 3．C。 4．B。 5．D。 6．D。 7． B。 8．D。
（每题2分）
说明：第9~14题每格1分；第15、16题每题4分
9．（1）220；（2）并联；（3）电能。
10．（4）不变；（5）变小；（6）不变。
11．（7）响度；（8）反射；（9）无规则。
12．（10）175；（11）运动；（12）热传递。
二、26分
13．（13）0.3；（14）18；（15）20。
14．（16）5.88；（17）4.12；（18）竖直向下。
15．（19）电流表A；（20）R 断路；
2
（21）R 断路；R、R 均断路。
1 1 2
16．（22）cba。（23）c。
（24）对原子结构的认识：从葡萄干蛋糕模型、行星轨道模式到电子
云。
说明：第17、18题每题3分
三、6分 17．支持力的大小、方向、作用点正确3分。
18．磁感线方向、小磁针的N极以及电源的正、负极正确3分。
Q =cmΔt
吸
19．
=0.39×103焦／（千克·℃）×5千克×40℃
（3分）
=7.8×104焦3分
20． P=W/t=300焦/10秒=30瓦2分
（4分）
s=W/F=300焦/50牛=6米2分
①V =m /ρ =6千克/1.0×103千克/米3=6×10-3米32分
水 水 水
四、24分
②p
水
=ρ
水
gh
=1.0×103千克/米3×9.8牛/千克×0.3米
21． =2.94×103帕2分
（7分） ③ F =p S =3920帕×6×10-3米3/0.3米=78.4牛 3分
容 容 容
p =F /S=（m +m ）g/S
地 水 丙
=(ρ ×3H×5S+3 ρ ×6H×S)/5S
水 水
=33 ρ H/53分
水①I=U/R=9伏/ 50欧=0.18安2分
1
② （a）情况一：电阻R 与变阻器R 串联
2 1
R′=U/I′=9伏/0.3安=30欧
R′= R′-R=30欧-10欧=20欧 3分
1 2
情况二：电阻R 与变阻器R 并联，电流表测R 的电流
2 1 1
R′′=U/I′=9伏/0.3安=30欧2分
22． 1 1
情况三：电阻R 与变阻器R 并联，电流表测干路电流，不
2 1
（10分）
合题意，舍去。
（b）若电阻R 与变阻器R 串联，电流可达最小
2 1
I =U/R =9伏/（50欧+10 欧）=0.15安1分
min max
若电阻R 与变阻器R 并联，电流表测R 的电流，电流可达最
2 1 1
大为2安1分
小明计算表中的最小电流为0.15安正确，最大电流为2.9安错
误1分
23．
（4分）
（1）串；（2）并；（3）0.2 （4）3.2。
24．
（4分）
（5）静止；（6）大小；（7）玻璃板；（8）未点燃。
（9）体现力F过支点。
25．
（10）动力等于阻力、动力臂等于阻力臂的单一重复
（4分）
（11）体现杠杆两侧挂不等量的钩码；体现两个力作用在支点
同侧。
（12）电流表示数为0.3安时，小灯泡正常发光。1分
五、18分
（13）闭合电键后，移动变阻器的滑片，两电表有示数且示数不
变，说明滑动变阻器的电阻线全部连入电路，即电阻最大。
1分
两电表的示数为0.12安、2伏，电压表并联在小灯两端。
26． U =8伏-2伏=6伏
变
（6分） R =U /I=6伏/0.12安=50欧1分
变 变
（14）电压表示数为1.7伏。电键闭合时，小灯两端的电压为2
伏，小灯的额定电压大于2伏，因此变阻器两端的电压为1.7
伏。 1分
小灯的额定电压U =8伏-1.7伏=6.3伏
额
P ＝U I ＝6.3伏× 0.3安＝1.89瓦 2分
额 额 额
