2015 年上海市松江区中考物理二模试卷
一、选择题（每小题2分，共16 分）
1．（2分）（2015•松江区二模）根据卢瑟福的原子行星模型理论，原子中不带电的是（ ）
A． 质子 B． 中子 C． 电子 D． 核子
2．（2分）（2015•松江区二模）用二胡和小提琴分别演奏《二泉映月》，人们能很容易地区
分出二胡和小提琴的声音，因为它们具有不同的…（ ）
A． 音色 B． 音调 C． 频率 D． 响度

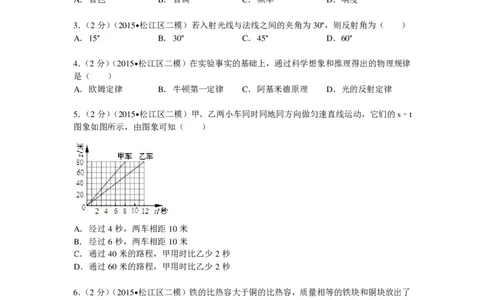

3．（2分）（2015•松江区二模）若入射光线与法线之间的夹角为30°，则反射角为（ ）
A． 15° B． 30° C． 45° D． 60°
4．（2分）（2015•松江区二模）在实验事实的基础上，通过科学想象和推理得出的物理规律
是（ ）
A． 欧姆定律 B． 牛顿第一定律 C． 阿基米德原理 D． 光的反射定律
5．（2分）（2015•松江区二模）甲、乙两小车同时同地同方向做匀速直线运动，它们的s﹣t
图象如图所示，由图象可知（ ）
A． 经过 4秒，两车相距10米
B． 经过 6秒，两车相距10米
C． 通过 40米的路程，甲用时比乙少2秒
D． 通过 60米的路程，甲用时比乙少2秒
6．（2分）（2015•松江区二模）铁的比热容大于铜的比热容，质量相等的铁块和铜块放出了
相等的热量，则（ ）
A． 铁块的末温高 B． 铜块的末温高
C． 铁块的温度降低得多 D． 铜块的温度降低得多
7．（2分）（2015•松江区二模）电阻R
1
、R
2
、R
3
以不同的方式组成如图（a）、（b）所示的
电路．在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障．闭
合电键S 、S ，如果两电压表 V 和 V 均有示数且示数相等．则下列判断正确的是（ ）
1 2 1 2A． 电阻 R 一定短路 B． 电阻R 可能断路
1 2
C． 电阻 R 可能断路 D． 电阻R 一定完好
3 3

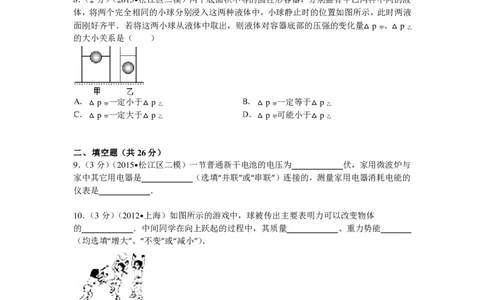

8．（2分）（2015•松江区二模）两个底面积不等的圆柱形容器，分别盛有甲乙两种不同的液
体，将两个完全相同的小球分别浸入这两种液体中，小球静止时的位置如图所示，此时两液
面刚好齐平．若将这两小球从液体中取出，则液体对容器底部的压强的变化量△p 、△p
甲 乙
的大小关系是（ ）
A． △p 一定小于△p B． △p 一定等于△p
甲 乙 甲 乙
C． △p 一定大于△p D． △p 可能小于△p
甲 乙 甲 乙
二、填空题（共 26分）
9．（3分）（2015•松江区二模）一节普通新干电池的电压为 伏，家用微波炉与
家中其它用电器是 （选填“并联”或“串联”）连接的，测量家用电器消耗电能的
仪表是 ．
10．（3分）（2012•上海）如图所示的游戏中，球被传出主要表明力可以改变物体
的 ．中间同学在向上跃起的过程中，其质量 、重力势能
（均选填“增大”、“不变”或“减小”）．
11．（3分）（2015•松江区二模）“玉兔”号月球车如果在月球表面匀速行驶2小时，可通过的
距离为0.4 千米，则它的速度是 千米/时；以月球为参照物，月球车是
的（选填“运动”或“静止”）；它通过 （选填“无线电波”或“声波”）接受北京指挥
中心的指挥．
12．（3分）（2012•上海）如图所示，用20 牛的拉力F 匀速提起物体 A，不计摩擦，A的重
力为 牛．若物体A在 10 秒内上升4米，此过程中拉力F 做的功为

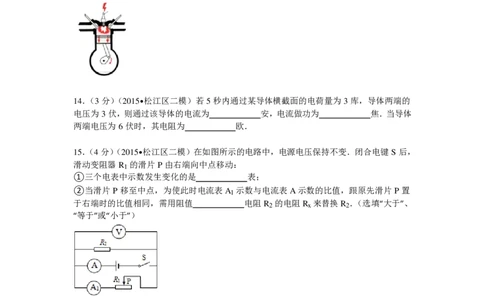

焦，功率为 瓦．13．（3分）（2015•松江区二模）用火炉加热水，水的温度会升高，这是通过 的
方式增加了水的内能（选填“做功”或“热传递”）．已知水的比热容为4.2×10 3焦/（千克•℃），
若质量为1千克的水加热后温度升高了50℃，则水吸收的热量为 焦．如图所
示，这是内燃机工作时的 冲程．
14．（3分）（2015•松江区二模）若5秒内通过某导体横截面的电荷量为3库，导体两端的
电压为3 伏，则通过该导体的电流为 安，电流做功为 焦．当导体
两端电压为6 伏时，其电阻为 欧．
15．（4分）（2015•松江区二模）在如图所示的电路中，电源电压保持不变．闭合电键S 后，
滑动变阻器R 的滑片P 由右端向中点移动：
1
①三个电表中示数发生变化的是 表；
②当滑片 P 移至中点，为使此时电流表A
1
示数与电流表A示数的比值，跟原先滑片P 置
于右端时的比值相同，需用阻值 电阻 R
2
的电阻 R
x
来替换R
2
．（选填“大于”、
“等于”或“小于”）
16．（4分）（2015•松江区二模）为了探究水蒸发快慢与哪些因素有关，小凡同学在3 块相
同的玻璃板上各滴一滴质量和面积相同的水，放在同一地方．第一块自然蒸发，如图（a）
所示；对第二块玻璃板进行加热以提高水滴的温度，如图（b）所示；对第三块用风扇吹风
以加快水滴上方空气流动速度，如图（c）所示．三次水滴蒸发所用的时间分别为t 、t 、t ，
1 2 3
且t ＞t 、t ＞t ．
1 2 1 3①比较图（a）和（b）及相关条件可知：质量和面积相同的水， ．
②比较图（a）和（c）及相关条件可知： ．
三、作图题（共 8分）
17．（3分）（2015•松江区二模）重为3 牛的小球静止在水平面上，用力的图示法在图中画
出它所受重力G．
18．（3分）（2015•松江区二模）在图中，根据磁感线的方向，标出通电螺线管和小磁针的
N、S 极及电源的正、负极．
19．（2分）（1999•上海）图中画出了光通过透镜前后的方向．在图（a）、（b）中填上适当
类型的透镜．
四、计算题（共 22分）
20．（4分）（2012•上海）杠杆的动力臂 l
1
为 2米，阻力臂 l
2
为0.2 米，若阻力 F
2
为 300 牛，
求杠杆平衡时的动力F ．
1
21．（7分）（2015•松江区二模）如图所示，水平地面上的轻质圆柱形容器甲、乙分别盛满
质量均为2m 的水和酒精，（ρ =0.8×10 3千克/米3）
酒精
①若乙容器中酒精的质量为3.2 千克，求酒精的体积V ．
酒精
②求甲容器中0.1 米深处水的压强P ．
水
③若将质量为m 的冰块（ρ =0.9×10 3千克/米3）分别放入两容器中后（冰块在水中漂浮，
冰
在酒精中下沉），两容器对水平地面的压强相等，求两容器的底面积S 和 S 的比值．
甲 乙22．（11 分）（2015•松江区二模）在图1所示的电路中，电阻R
1
为20 欧，滑动变阻器R
2
上标有“50Ω 2A”字样．现有电压为6 伏的电源一个，表盘如图2（a）、（b）所示的电流表、
电压表各一个．
（1）若在 AB间接入电流表，CD间接入电源，EF 间接入电键后，闭合电键．
（a）求电流表的示数．
（b）移动滑动变阻器滑片P，在电路安全工作的情况下，整个电路消耗的最大电功率．
（2）请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF 间．要求选择
合适的电表量程，移动滑片P 的过程中，电路各元件能正常工作，且所选电表指针转动的
角度最大．则应在AB间接入 ，CD间接入 ，EF 间接
入 ．满足上述要求时，求滑动变阻器R 接入电路中的阻值范围．
2
五、实验题（共 18分）
23．（4分）（2015•松江区二模）如图（a）所示，使用托盘天平时被测物体应放置在
盘（选填“左”或“右”）．图（b）中温度计的示数为 ℃．图（c）所示的弹簧测
力计是测量 的大小的仪器，此时它的示数是 牛．
24．（4分）（2015•松江区二模）如图（a）所示，在“探究平面镜成像的特点”实验中，选用
玻璃板、两支完全相同的蜡烛等器材，用玻璃板来代替 的目的是可以确定像
的 ．如图（b）所示，凸透镜的焦距为10厘米，光屏上所成清晰的像应是倒立
的实像（选填“缩小”、“等大”或“放大”）．保持透镜位置不变，当蜡烛向左移动时，应将光屏
向 移动才能再次得到清晰的像（选填“左”或“右”）．25．（4分）（2015•松江区二模）细心的小明发现：“瓢泼大雨”以很大的速度落到地面，“毛
毛细雨”则缓慢地飘落到地面．这是怎么回事呢？老师告诉他，从高空下落的物体，速度会
越来越大，而所受空气阻力也会随速度的增大而增大，因此物体下落一段距离后将以某一速
度做匀速直线运动，通常把这个速度称为收尾速度．小明研究发现，在相同环境下，球形物
体下落的收尾速度v与球的半径r 和质量m 有关．下表为小明某次研究的实验数据．
小球编号 1 2 3 4 5
小球的质量m（×10﹣3千克）
2 5 45 40
小球的半径r（×10﹣2米）
0.5 0.5 1.5 2 4
小球的收尾速度v（米/秒） 16 40 40 20
（1）通过比较1 号和2号小球可以得出结论：在相同环境下， ．
（2）根据 知识，可以确定编号为4号的小球，受到的最大阻力为
牛．
（3）小明想探究小球的收尾速度与小球的半径是否有关．与4号小球做对比，请给5 号小
球的质量设置合适的数据填在表中，以便完成探究．
26．（6分）（2015•松江区二模）小华同学做“测定小灯泡的电功率”实验，实验器材齐全并
完好，电源电压不变，滑动变阻器标有“20Ω 2A”的字样，待测小灯上只有所标“0.2A”（指小
灯正常工作电流）字样清晰可见．小华将电源、小灯泡、电流表、电键以及滑动变阻器正确
连入电路后，分别将两个电压表并联在电路中．实验步骤正确，闭合电键时，发现各电表的
示数如图所示．接着他移动变阻器的滑片直至小灯泡正常发光，发现此过程中有一个电压表
的示数始终未变，而另一个电压表的示数变化了0.4 伏．
①请画出小华连接的实验电路图．
②本实验所用电源的电压为 伏．
③小华判定小灯泡正常发光的理由是 ．
④请根据相关信息计算出小灯泡的额定功率 ．（本小题需要解答过程）2015 年上海市松江区中考物理二模试卷
参考答案与试题解析
一、选择题（每小题2分，共16 分）
1．（2分）（2015•松江区二模）根据卢瑟福的原子行星模型理论，原子中不带电的是（ ）
A． 质子 B． 中子 C． 电子 D． 核子
考点： 分子和原子组成物质．
菁优网版权所有
专题： 粒子与宇宙、材料世界．
分析： 物质是由分子组成，分子又由原子组成的，原子由位于原子中心的原子核与核外带负
电的电子组成；原子核由带正电的质子与不带电的中子组成．
解答： 解：卢瑟福原子核式结构理论认为：原子由位于原子中心的原子核与核外带负电的电
子组成；原子核由带正电的质子与不带电的中子组成．
故选 B．
点评： 本题是一道基础题，掌握基础知识即可正确解题．
2．（2分）（2015•松江区二模）用二胡和小提琴分别演奏《二泉映月》，人们能很容易地区
分出二胡和小提琴的声音，因为它们具有不同的…（ ）
A． 音色 B． 音调 C． 频率 D． 响度
考点： 音色．
菁优网版权所有
专题： 声现象．
分析： 声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音
的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由
发声体本身决定的一个特性．
解答： 解：人们能很容易地区分出二胡和小提琴的声音，主要是通过二者发出声音的音色不
同；
故 BCD错误；A正确；
故选 A．
点评： 声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且影响三
个特征的因素各不相同．
3．（2分）（2015•松江区二模）若入射光线与法线之间的夹角为30°，则反射角为（ ）
A． 15° B． 30° C． 45° D． 60°
考点： 光的反射定律．
菁优网版权所有
专题： 应用题．
分析： 根据入射角、反射角的概念和光的反射定律分析．入射光线与法线之间的夹角叫做入
射角；反射光线与法线之间的夹角叫反射角．
解答： 解：当入射光线与法线的夹角是30°，即入射角为 30°，因为反射角等于入射角，所以
反射角也为30°．
故选 B．点评： 本题考查了入射角、反射角的概念和光的反射定律：反射光线、入射光线、法线在同
一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．
4．（2分）（2015•松江区二模）在实验事实的基础上，通过科学想象和推理得出的物理规律
是（ ）
A． 欧姆定律 B． 牛顿第一定律 C． 阿基米德原理 D． 光的反射定律
考点： 物理学方法．
菁优网版权所有
专题： 顺推法．
分析： 有不少实验由于条件限制难以实现，在大量可靠实验基础上经过概括、抽象、推理得
出规律的一种研究问题的方法，但得出的某些规律却又不能用实验直接验证，这种研
究方法叫实验推理法，又称理想实验法．
解答： 解：
A、欧姆定律可以运用实验直接验证．此选项不符合题意；
B、牛顿第一定律的建立是在科学实验的基础上，通过对实验数据的分析，并进一步
通过推理得出的（实际上不受摩擦力的物体根本不存在），所以该实验主要是利用了
实验推理法形成了牛顿第一定律．此选项符合题意；
C、阿基米德原理可以直接通过实验验证．此选项不符合题意；
D、光的反射定律可以直接通过实验验证．此选项不符合题意．
故选 B．
点评： 理想实验法是在观察实验的基础上，忽略次要因素，进行合理的推想，得出结论，达
到认识事物本质的目的．它既要以实验事实作基础，但又不能直接由实验得到结论．
5．（2分）（2015•松江区二模）甲、乙两小车同时同地同方向做匀速直线运动，它们的s﹣t
图象如图所示，由图象可知（ ）
A． 经过 4秒，两车相距10米
B． 经过 6秒，两车相距10米
C． 通过 40米的路程，甲用时比乙少2秒
D． 通过 60米的路程，甲用时比乙少2秒
考点： 速度与物体运动．
菁优网版权所有
专题： 图析法．
分析： 由 s﹣t 图象：求出两小车在4s，6s内的路程可判断两小车的位置关系；
求出两小车通过40m，60m 所需时间，可判断两车通过相同路程所用时间关系．
解答： 解：A、由图象可看出：经过4秒，甲车的路程是40 米，乙车路程小于30 米，则甲
乙两车间距离大于10米，故 A错误；
B、由图象可知：经过6s，甲车路程为60 米，乙车路程为40米，则两车相距20 米，故 B错误；
C、由图象知：通过 40米的路程，甲用时间4 秒，乙所用时间是6 秒，甲用时比乙少
2 秒，故C正确；
D、由图象知：通过 60 米的路程，甲用时间是6秒，乙车用时9秒，则甲比乙少用时
3 秒，故D错误．
故选：C．
点评： 这是一道图象题，由物体的s﹣t 图象，我们可以求：1、物体在一定时间内的路程，2、
物体发生一定路程所用时间，3、判断物体的运动状态，4、求物体的运动速度．
6．（2分）（2015•松江区二模）铁的比热容大于铜的比热容，质量相等的铁块和铜块放出了
相等的热量，则（ ）
A． 铁块的末温高 B． 铜块的末温高
C． 铁块的温度降低得多 D． 铜块的温度降低得多
考点： 比热容的概念．
菁优网版权所有
专题： 比热容、热机、热值．
分析： 由吸热公式Q =cm△t 可知，质量相同的不同物质，放出相同的热量，比热容大的温
吸
度降低少，比热容小的温度降低多．
解答： 解：
质量相同的铁块和铜块，因为铁的比热容大于铜的比热容，放出相同的热量后，由Q
=cm△t 可知，铜块的温度降低的多；因为铁和铜的初温未知，所以无法判断末温的
吸
高低．
故选 D．
点评： 本题考查了学生对吸热公式Q =cm△t 掌握和运用，理解并记住：质量相同的不同物
吸
质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容
大的物体吸收或放出的热量多．
7．（2分）（2015•松江区二模）电阻R
1
、R
2
、R
3
以不同的方式组成如图（a）、（b）所示的
电路．在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障．闭
合电键S 、S ，如果两电压表 V 和 V 均有示数且示数相等．则下列判断正确的是（ ）
1 2 1 2
A． 电阻 R 一定短路 B． 电阻R 可能断路
1 2
C． 电阻 R 可能断路 D． 电阻R 一定完好
3 3
考点： 电流表、电压表在判断电路故障中的应用．
菁优网版权所有
专题： 欧姆定律．
分析： 明确电压表的测量范围，根据串并联电路的电压特点和欧姆定律分析：电压表示数相
等，都等于电源电压，进而分析故障原因．解答： 解：a图中两电阻串联，电压表测量R 两端的电压；b 图中电压表测量电源电压，示
2
数不变；
若两电压表的示数相同，则R 两端的电压等于电源电压，a图中R 断路，则电压表
2 2
测得是电源电压．
故选：B．
点评： 本题考查了串并联电路特点和欧姆定律的应用，有一定的难度，解题时要分析清楚电
路结构．
8．（2分）（2015•松江区二模）两个底面积不等的圆柱形容器，分别盛有甲乙两种不同的液
体，将两个完全相同的小球分别浸入这两种液体中，小球静止时的位置如图所示，此时两液
面刚好齐平．若将这两小球从液体中取出，则液体对容器底部的压强的变化量△p 、△p
甲 乙
的大小关系是（ ）
A． △p 一定小于△p B． △p 一定等于△p
甲 乙 甲 乙
C． △p 一定大于△p D． △p 可能小于△p
甲 乙 甲 乙
考点： 液体压强计算公式的应用．
菁优网版权所有
专题： 压强、液体的压强．
分析： 因为两个容器都是规则直壁容器，因此将小球取出后，容器底部减小的压力等于小球
的重力，又已知两容器底面积的关系，根据△p= 可知液体对容器底部的压强的变
化量的关系．
解答： 解：因为两个小球完全相同，根据漂浮和悬浮可知，浮力都等于球的重力，则将球取
出后，容器底部减小的压力等于球的重力，故减小的压力相等；又因为S ＞S ，由
甲 乙
△p= 可知，△p ＜△p ．
甲 乙
故选 A．
点评：
此题考查压强大小的比较，根据已知条件，灵活选用压强计算式p= 即可得出正确答
案．
二、填空题（共 26分）
9．（3分）（2015•松江区二模）一节普通新干电池的电压为 1.5 伏，家用微波炉与家中其
它用电器是 并联 （选填“并联”或“串联”）连接的，测量家用电器消耗电能的仪表是 电
能表 ．
考点： 电压；串联电路和并联电路的辨别；电功的计算．
菁优网版权所有
专题： 简答题．
分析： 记住一节干电池的电压．我国家庭电路的电压是220V，家用电器的额定电压是220V，
为了使家用电器正常工作并且互不影响，家用电器应该并联在电路中．电能表是测量
电路消耗电能的仪表．解答： 解：一节干电池的电压是1.5V，我国照明电路的电压是220V，家用微波炉与家中其
它用电器的额定电压是220V，为了使家用电器正常工作并且互不影响，各家用电器
之间是并联的．测量家用电器消耗电能的仪表是电能表．
故答案为：1.5；并联；电能表．
点评： 一节干电池的电压和家用电器的额定电压，有时在电路中是隐含条件，注意挖掘．
10．（3分）（2012•上海）如图所示的游戏中，球被传出主要表明力可以改变物体的 运动
状态 ．中间同学在向上跃起的过程中，其质量 不变 、重力势能 增大 （均选填“增
大”、“不变”或“减小”）．
考点： 力的作用效果；势能的影响因素．
菁优网版权所有
专题： 其他综合题．
分析： 力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物
体方向的改变和物体速度的改变．
重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
解答： 解：游戏过程中用力作用后球的运动方向和速度都发生了变化，也就是改变了球的运
动状态；
向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势能增
大；
故答案为：运动状态，不变，增大．
点评： 此题考查力的作用效果，是力学的基础知识，我们可以从影响能量大小的因素来分析
能量的变化．
11．（3分）（2015•松江区二模）“玉兔”号月球车如果在月球表面匀速行驶2小时，可通过的
距离为0.4 千米，则它的速度是 0.2 千米/时；以月球为参照物，月球车是 运动 的（选
填“运动”或“静止”）；它通过 无线电波 （选填“无线电波”或“声波”）接受北京指挥中心的
指挥．
考点： 速度的计算；参照物及其选择；电磁波的传播．
菁优网版权所有
专题： 信息的传递；长度、时间、速度．
分析： 解答此题从以下知识点入手：
①路程和时间已知，依据速度公式v= 计算月球车的速度；
②在研究物体的运动情况时，要先选取一个标准做为参照物，研究对象和参照物的
位置发生了改变，就是运动的，如果位置没有发生改变，则是静止的；
③惯性的大小与质量有关；声音不能在真空传播，无线电波可以在真空中传播．
解答：
解：月球车的速度为v= = =0.2km/h；
以月球为参照物，“玉兔”相对于月球的位置发生变化，所以是运动的；月球表面没有空气，无线电波可以在真空中传播，因此它通过无线电波将拍得照片传
输到地面指挥中心．
故答案范围：0.2；运动；无线电波．
点评： 此题以“嫦娥三号”怀抱“玉兔”飞向月球为载体，考查学生对运动与静止的相对性、速
度、电磁波的传播等知识点的理解，是一道综合性较强的题目．
12．（3分）（2012•上海）如图所示，用20 牛的拉力F 匀速提起物体 A，不计摩擦，A的重
力为 20 牛．若物体 A在10 秒内上升4 米，此过程中拉力F 做的功为 80 焦，功率为
8 瓦．
考点： 定滑轮及其工作特点；功的计算；功率的计算．
菁优网版权所有
专题： 功、功率、机械效率．
分析： 要知道定滑轮的特点：使用定滑轮不省力但能改变力的方向；动滑轮的特点：使用动
滑轮能省一半力，但费距离；
根据公式W=FS 可求拉力做的功，利用公式P= 可求拉力的功率．
解答： 解：滑轮重力和摩擦不计时，由图可知，吊 A滑轮的是定滑轮，使用定滑轮不能够省
力，所以F =G =20N；
A A
拉力 F 做的功W=F•S=20N×4m=80J；
功率 P= = =8W；
故答案为：20；80；8．
点评： 本题考查拉力、做功和功率的计算，关键知明白动滑轮和定滑轮的工作特点．
13．（3分）（2015•松江区二模）用火炉加热水，水的温度会升高，这是通过 热传递 的
方式增加了水的内能（选填“做功”或“热传递”）．已知水的比热容为4.2×10 3焦/（千克•℃），
若质量为1千克的水加热后温度升高了50℃，则水吸收的热量为 2.1×10 5 焦．如图所示，
这是内燃机工作时的 做功 冲程．
考点： 热量的计算；热传递改变物体内能；内燃机的四个冲程．
菁优网版权所有
专题： 分子热运动、内能；比热容、热机、热值．
分析： （1）做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移；
（2）已知水的质量、升高的温度，根据公式Q=cm△t 可求水吸收的热量；
（3）当气阀都关闭，电火花点火，并且活塞下行时是做功冲程；当对外做功时，内
能转化为机械能．
解答： 解：（1）用火炉加热水，水的温度会升高，是通过热辐射即热传递的一种形式增加了
水的内能；
（2）水吸收的热量Q=cm△t=4.2×10 3 J/（kg•℃）×1kg×50℃=2.1×10 5 J；
（3）由图可知，进气阀和排气阀都关闭，并且活塞向下运动，所以是做功冲程．
故答案为：（1）热传递；（2）2.1×10 5；（3）做功．
点评： 此题还考查了改变物体内能的方式、热量的计算以及内燃机做功冲程，难度不大；做
功和热传递是改变物体内能的两种方法，是等效的，但有着本质的区别：做功是能量
转化的过程，是其他形式能和内能的转化过程；热传递是能量的转移过程，是内能从
一个物体转移到另一个物体上的过程．
14．（3分）（2015•松江区二模）若5秒内通过某导体横截面的电荷量为3库，导体两端的
电压为3 伏，则通过该导体的电流为 0.6 安，电流做功为 9 焦．当导体两端电压为6
伏时，其电阻为 5 欧．
考点： 电量及其计算；欧姆定律的变形公式；电功的计算．
菁优网版权所有
专题： 电流和电路；欧姆定律；电能和电功率．
分析：
知道通过导体的电荷量和通电时间，根据I= 求出通过的电流，根据W=UIt=UQ 求出
电流做的功，根据欧姆定律求出导体的电阻．
解答： 解：通过导体的电流：
I= = =0.6A，
电流做的功：
W=UIt=UQ=3V×3C=9J，
由 I= 可得，导体的电阻：
R= = =5Ω．
故答案为：0.6；9；5．
点评： 本题考查了电流的定义式和电功公式、欧姆定律的简单应用，关键是知道导体的电阻
与两端的电压和通过的电流无关，是一道基础题目．
15．（4分）（2015•松江区二模）在如图所示的电路中，电源电压保持不变．闭合电键S 后，
滑动变阻器R 的滑片P 由右端向中点移动：
1
①三个电表中示数发生变化的是 A、A
1
表；
②当滑片 P 移至中点，为使此时电流表A
1
示数与电流表A示数的比值，跟原先滑片P 置
于右端时的比值相同，需用阻值 小于 电阻 R
2
的电阻 R
x
来替换 R
2
．（选填“大于”、“等于”
或“小于”）考点： 欧姆定律的应用．
菁优网版权所有
专题： 欧姆定律．
分析： 由电路图可知，R 与R 并联，电压表测电源的电压，电流表A 测 R 支路的电流，
1 2 1 1
电流表A测干路电流．
（1）根据电源的电压确定电压表示数的变化，根据并联电路中各支路独立工作、互
不影响可知通过R 支路的电流变化，根据滑片的移动可知接入电路中电阻的变化，
2
根据欧姆定律可知该支路电流的变化，根据并联电路的电流特点可知干路电流的变
化；
（2）当滑片P 移至右端时，根据（1）的分析可知，电流表A 示数与电流表A示数
1
的比值变化，进一步确定R 支路电路的变化，然后根据欧姆定律确定需要替换电阻
2
阻值的大小变化．
解答： 解：由电路图可知，R 与R 并联，电压表测电源的电压，电流表A 测 R 支路的电
1 2 1 1
流，电流表A测干路电流．
（1）电源的电压不变，
滑片移动时，电压表示数的示数不变，
并联电路中各支路独立工作、互不影响，
滑片移动时，通过R 支路的电流不变，
2
滑动变阻器R 的滑片P 由中点向右端移动时，接入电路中的电阻变大，
1
由 I= 可知，该支路的电流变小，即电流表A 的示数变小，
1
并联电路中干路电流等于各支路电流之和，
干路的电流变小，即电流表A的示数变小；
（2）滑片移至中点，A 示数与A的比值：A ：A=I ：（I +I ），R 的电流I 增大，
1 1 1 1 2 1 1
要使比值跟滑片在右端时相同，则应增大R 支路的电流I ，根据欧姆定律可知，应
2 2
减小 R 的阻值，即用阻值小于R 的 R 来代替R ．
2 2 x 2
故答案为：A、A ；小于．
1
点评： 本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，关键是会根
据并联电路的电流特点判断两电表示数变化时各支路的电流关系，然后判断电阻的变
化．
16．（4分）（2015•松江区二模）为了探究水蒸发快慢与哪些因素有关，小凡同学在3 块相
同的玻璃板上各滴一滴质量和面积相同的水，放在同一地方．第一块自然蒸发，如图（a）
所示；对第二块玻璃板进行加热以提高水滴的温度，如图（b）所示；对第三块用风扇吹风
以加快水滴上方空气流动速度，如图（c）所示．三次水滴蒸发所用的时间分别为t 、t 、t ，
1 2 3
且t ＞t 、t ＞t ．
1 2 1 3①比较图（a）和（b）及相关条件可知：质量和面积相同的水， 当水面上方空气流动速
度相同时，温度越高，水蒸发越快 ．
②比较图（a）和（c）及相关条件可知： 质量和面积相同的水，当温度相同时，水面上
方空气流动速度越快，水蒸发越快 ．
考点： 影响蒸发快慢的因素．
菁优网版权所有
专题： 探究型实验综合题．
分析： （1）影响蒸发快慢的因素有：液体温度的高低、液体表面积的大小、液体上方空气
流动的速度；
（2）在探究一个物理量与多个因素的关系时，采用控制变量法的思想．
解答： 解：（1）比较图（a）和（b）可以看出是水的质量和蒸发面积相同，水面上方空气流
速相同，温度不同，故可得出：质量和面积相同的水，当水面上方空气流动速度相同
时，温度越高，水蒸发越快．
（2）比较图（a）和（c）及相关条件可以看出，水的质量和蒸发面积相同，水的温
度相同，只是水面上方空气流速不同，故可得出结论：质量和面积相同的水，当温度
相同时，水面上方空气流动速度越快，水蒸发越快．
故答案为：（1）当水面上方空气流动速度相同时，温度越高，水蒸发越快；
（2）质量和面积相同的水，当温度相同时，水面上方空气流动速度越快，水蒸发越
快．
点评： 本题主要考查学生对影响蒸发快慢因素的了解和掌握，以及控制变量法的应用．
三、作图题（共 8分）
17．（3分）（2015•松江区二模）重为3 牛的小球静止在水平面上，用力的图示法在图中画
出它所受重力G．
考点： 重力示意图．
菁优网版权所有
专题： 重力、弹力、摩擦力．
分析： 力的图示的画法：首先画出标度，然后找到力的作用点，从力的作用点起，沿力的方
向画线段，线段的末端画出箭头表示力的方向，并在线段的末端标出力的大小．
解答： 解：画出标度1N，力的作用点是重心，从力的作用点起，根据标度，画出竖直向下
3N的线段，在末端画出箭头表示力的方向，如图所示：点评： 力的图示描述力的三要素比较具体，有标度，力的作用点、方向、大小，而力的示意
图只是粗略的描述力的大小、方向和作用点．
18．（3分）（2015•松江区二模）在图中，根据磁感线的方向，标出通电螺线管和小磁针的
N、S 极及电源的正、负极．
考点： 通电螺线管的极性和电流方向的判断．
菁优网版权所有
专题： 磁现象、电生磁．
分析： ①根据图中磁感线方向，先判断螺线管的两个磁极．
②根据磁极间的相互作用再判断小磁针的磁极．
③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
解答： 解：在磁体外部，磁感线总是从磁体的N极发出，最后回到S 极．所以螺线管的左端
为 S 极，右端为N极．
根据磁极间的相互作用可以判断出小磁针的左端为S 极，右端为 N极．根据安培定则：
伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方
向，即电流是从螺线管的左端流入的．所以电源的左端为正极，右端为负极．
故答案为：
点评： 安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以
确定第三个方向．
19．（2分）（1999•上海）图中画出了光通过透镜前后的方向．在图（a）、（b）中填上适当
类型的透镜．考点： 透镜的光路图．
菁优网版权所有
专题： 图像综合题．
分析： （1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用．
（2）根据图示的入射光线和出射光线，可以确定经过透镜折射后是发散了还是会聚
了，从而可以确定透镜的种类．
解答： 解：
（a）图中，入射光线发散，但经透镜折射后平行与主光轴，因此透镜对光线起了会
聚作用，故填凸透镜；
（b）图中，入射光线平行于透镜的主光轴，折射光线发散，因此透镜对光线起了发
散作用，故填凹透镜．如图所示：
点评： 该题考查了凸透镜、凹透镜对光线的作用，解题的关键是先确定光线经透镜之后发生
了什么变化，再确定透镜的类型．
四、计算题（共 22分）
20．（4分）（2012•上海）杠杆的动力臂 l
1
为 2米，阻力臂 l
2
为0.2 米，若阻力 F
2
为 300 牛，
求杠杆平衡时的动力F ．
1
考点： 杠杆的平衡条件．
菁优网版权所有
专题： 简单机械．
分析： 知道动力臂、阻力臂大小、阻力大小，利用杠杆平衡条件求动力大小．
解答： 解：
由杠杆平衡条件可知：
F L =F L ，
1 1 2 2
∴F = = =30 牛．
1
答：杠杆平衡时的动力为30N．
点评： 本题考查了学生对杠杆平衡条件的掌握和运用，属于基础题目
21．（7分）（2015•松江区二模）如图所示，水平地面上的轻质圆柱形容器甲、乙分别盛满
质量均为2m 的水和酒精，（ρ =0.8×10 3千克/米3）
酒精
①若乙容器中酒精的质量为3.2 千克，求酒精的体积V ．
酒精
②求甲容器中0.1 米深处水的压强P ．
水
③若将质量为m 的冰块（ρ =0.9×10 3千克/米3）分别放入两容器中后（冰块在水中漂浮，
冰
在酒精中下沉），两容器对水平地面的压强相等，求两容器的底面积S 和 S 的比值．
甲 乙考点： 密度公式的应用；压强的大小及其计算；液体的压强的计算．
菁优网版权所有
专题： 密度及其应用；压强、液体的压强．
分析： （1）已知酒精的质量，根据密度公式可求酒精的体积；
（2）已知水的深度，根据公式p=ρgh 可求乙容器中0.1 米深处水的压强；
（3）首先明确冰的密度大于酒精的密度而小于水的密度，因此冰块分别放在两容器
中后，在甲容器中漂浮，在乙容器中沉底，又因为两容器液体分别盛满，所以当冰块
分别放在两容器中后都溢出，甲溢出体积可由浮力公式计算，乙溢出体积，因为冰密
度大于酒精的密度，沉下去所以就是冰块体积，得出总质量之后列出等式即可求得结
论．
解答：
解：（1）已知m =3.2kg，根据ρ= 得：
酒精
V = =
=4×10﹣3
m
3；
酒精
（2）已知：h =0.1m，
甲
甲容器中0.1 米深处水的压强P =ρ gh =1.0×10 3 kg/m 3 ×9.8N/kg×0.1m=980Pa；
水 水 甲
（3））冰小于水的密度，因此冰块放在甲容器中漂浮，F =G ，
浮 冰
所以 ρ gV =ρ gV ，
水 排甲 冰 冰
V = ，
排甲
甲放入后的总质量m =2m+m﹣m =2m+m﹣ρ × =2m；
甲 甲溢出 水
冰密度大于酒精的密度，所以在乙容器中沉底，
V = ，
排乙
乙放入后的总质量m =2m+m﹣m =2m+m﹣ρ × =3m﹣ m= m，
乙 乙溢出 酒
两容器对水平地面的压强相等，
即： = ，
= ，
= ，= = ．
答：（1）酒精的体积V 为 4×10﹣3 m 3；
酒精
（2）甲容器中0.1 米深处酒精的压强p 为980Pa；
水
（3）两容器的底面积S 和 S 的比值为18：19．
甲 乙
点评： 本题为力学综合题，考查了学生对密度公式、压强定义式、液体压强公式、重力公式
的掌握和运用，特别是第三问，比较复杂，要进行细心的公式推导，特别容易出错！
属于难题．
22．（11 分）（2015•松江区二模）在图1所示的电路中，电阻R
1
为20 欧，滑动变阻器R
2
上标有“50Ω 2A”字样．现有电压为6 伏的电源一个，表盘如图 2（a）、（b）所示的电流表、
电压表各一个．
（1）若在 AB间接入电流表，CD间接入电源，EF 间接入电键后，闭合电键．
（a）求电流表的示数．
（b）移动滑动变阻器滑片P，在电路安全工作的情况下，整个电路消耗的最大电功率．
（2）请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF 间．要求选择
合适的电表量程，移动滑片P 的过程中，电路各元件能正常工作，且所选电表指针转动的
角度最大．则应在AB间接入 电源 ，CD间接入 电压表 ，EF 间接入 电键 ．满足
上述要求时，求滑动变阻器R 接入电路中的阻值范围．
2
考点： 欧姆定律的应用；电功率的计算．
菁优网版权所有
专题： 欧姆定律；电能和电功率．
分析： （1）在AB间接入电流表，CD间接入电源，EF 间接入电键后，闭合电键，电路为
并联电路，电流表测电阻R 的电流；
1
①根据并联电路的电压求出R
1
两端的电压，根据欧姆定律求出通过电阻R
1
的电流，
即为电流表的示数；
②根据题意可得出变阻器允许通过的最大电流为2A，再根据并联电路电流之和得出
总电流，再利用公式P=UI 计算电路中消耗的最大电功率．
（2）可以假设选择的电表为电流表或电压表，再结合题干要求进行分析，最后确定
电表的类型与连接位置，同时确定电键和电源的位置；
根据电表的示数为偏转角度最大，以及电阻和电源电压可进一步计算滑动变阻器的变
化范围．
解答： 解：（1）①在 AB间接入电流表，CD间接入电源，EF 间接入电键后，闭合电键，电
路为并联电路，电流表测电阻R 的电流，
1
因并联电路中各支路电压等于电源电压，
所以，R 两端的电压：U =U=U =6V，
1 1 2则通过电阻R 的电流：
1
I = = =0.3A；
1
②由变阻器“50Ω 2A”可知，变阻器允许通过的最大电流为2A，则干路中的电流
I=I +I =0.3A+2A=2.3A，
1 2
在电路安全工作的情况下，整个电路消耗的最大电功率：P=UI=6V×2.3A=13.8W．
（2）可以选取电压表，则位置不能放到AB、EF 之间，否则会造成两用电器不能同
时正常工作，
故选择电压表可接在CD间，则 AB间应接入电源，EF 间接入电键，此时电路为串联
电路，电压表测滑动变阻器两端的电压；
当电压表指针偏转角度最小时，即U
2
=0V，R
2
=0Ω，
当电压表指针偏转角度最大时，即U
2
=3V，U
1
=U﹣U
2
=6V﹣3V=3V，R
2
=R
1
=20Ω．
滑动变阻器接入电路中的阻值范围是0Ω～20Ω．
答：（1）（a）电流表的示数为0.3A；
（b）移动滑动变阻器滑片P，在电路安全工作的情况下，整个电路消耗的最大电功
率为 13.8W；
（2）电源；电压表；电键．满足上述要求时，滑动变阻器R 接入电路中的阻值范围
2
是 0Ω～20Ω．
点评： 本题考查了串并联电路的特点和欧姆定律、电功率公式的灵活应用，关键是判断出所
选电表的类型和电路元件对应的位置，有一定难度．
五、实验题（共 18分）
23．（4分）（2015•松江区二模）如图（a）所示，使用托盘天平时被测物体应放置在 左 盘
（选填“左”或“右”）．图（b）中温度计的示数为 3 ℃．图（c）所示的弹簧测力计是测量
力 的大小的仪器，此时它的示数是 3.4 牛．
考点： 天平的使用；温度计的使用及其读数；弹簧测力计的使用与读数．
菁优网版权所有
专题： 基本仪器的使用专题．
分析： （1）使用天平测量物体质量时，物体放在天平的左盘，砝码放在天平的右盘．
（2）温度计的读数：确定每一个大格和每一小格代表的示数．
（3）弹簧测力计是测量力大小的仪器．弹簧测力计的读数：确定每一个大格和每一
小格代表的示数．
解答： 解：（1）使用天平测量物体质量时，物体放在天平的左盘．
（2）温度计每一个大格代表5℃，每一个小格代表1℃，示数是3℃．
（3）弹簧测力计是测量力大小的仪器．每一个大格代表1N，每一个小格代表0.2N，
示数是3.4N．
故答案为：（1）左；（2）3；（3）力；（4）3.4．点评： 此题考查天平的使用，温度计的使用及其读数，弹簧测力计的使用及其读数等多个知
识点，属于基本技能的考查．
24．（4分）（2015•松江区二模）如图（a）所示，在“探究平面镜成像的特点”实验中，选用
玻璃板、两支完全相同的蜡烛等器材，用玻璃板来代替 平面镜 的目的是可以确定像的
位置 ．如图（b）所示，凸透镜的焦距为10 厘米，光屏上所成清晰的像应是倒立 放大 的
实像（选填“缩小”、“等大”或“放大”）．保持透镜位置不变，当蜡烛向左移动时，应将光屏向
左 移动才能再次得到清晰的像（选填“左”或“右”）．
考点： 平面镜成像的特点、原理、现象及其实验方案；凸透镜成像规律及其探究实验．
菁优网版权所有
专题： 探究型实验综合题．
分析： （1）选玻璃板是为了准确确定像的位置，便于比较像与物的大小，达到理想的实验
效果．
（2）凸透镜成像时，2f＞u＞f，成倒立、放大的实像．
凸透镜成实像时，物距增大，像距减小，像减小．
解答： 解：
（1）因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透
明的，无法确定像的位置，所以选用玻璃板代替平面镜；
（2）凸透镜的焦距为10cm，物距 u=50cm﹣35cm=15cm，2f＞u＞f，成倒立、放大的
实像．
凸透镜位置不变，蜡烛向左移动，物距增大，像距减小，光屏向左移动才能接到清晰
的像．
故答案为：平面镜；位置；放大；左．
点评： 探究平面镜成像特点的实验过程，在近年中考题中较为热点．
掌握凸透镜成像的三种情况和物距变化时，像距的变化情况．这两个重要知识点是凸
透镜成像习题的重要依据，一定要掌握．
25．（4分）（2015•松江区二模）细心的小明发现：“瓢泼大雨”以很大的速度落到地面，“毛
毛细雨”则缓慢地飘落到地面．这是怎么回事呢？老师告诉他，从高空下落的物体，速度会
越来越大，而所受空气阻力也会随速度的增大而增大，因此物体下落一段距离后将以某一速
度做匀速直线运动，通常把这个速度称为收尾速度．小明研究发现，在相同环境下，球形物
体下落的收尾速度v与球的半径r 和质量m 有关．下表为小明某次研究的实验数据．
小球编号 1 2 3 4 5
小球的质量m（×10﹣3千克）
2 5 45 40 40
小球的半径r（×10﹣2米）
0.5 0.5 1.5 2 4
小球的收尾速度v（米/秒） 16 40 40 20（1）通过比较1 号和2号小球可以得出结论：在相同环境下， 小球半径相同时，小球质
量越大，小球的收尾速度越大 ．
（2）根据 二力平衡 知识，可以确定编号为4 号的小球，受到的最大阻力为 0.392 牛．
（3）小明想探究小球的收尾速度与小球的半径是否有关．与4号小球做对比，请给5 号小
球的质量设置合适的数据填在表中，以便完成探究．
考点： 控制变量法与探究性实验方案．
菁优网版权所有
专题： 探究型实验综合题．
分析： （1）比较 1号和2 号小球可知，两者的半径相同，小球的质量越大，收尾速度越大；
（2）小球在匀速直线运动时受到的阻力最大，此时处于平衡状态，二力平衡时两个
力大小相等；
（3）探究小球的收尾速度与小球的半径是否有关时，应控制小球的质量不变，改变
小球的半径．
解答： 解：（1）从表格数据中可得：小球1 和小球2 半径相同，质量大的收尾速度也大，故
可得出的结论：在相同环境下，小球半径相同时，小球质量越大，小球的收尾速度越
大．
（2）根据二力平衡的条件可知，4号小球在接近地面时作匀速运动，所受空气阻力也
会随速度的增大而增大，受到的最大阻力：f=G=mg=0.04kg×9.8N/kg=0.392N；
（3）根据控制变量法，可以让4号和5号小球质量相等，都是40g，只改变小球半径．半
径越大，小球收尾速度越小．所以5 号小球的收尾速度大约在小于20m/s 的范围内．
故答案为：（1）小球半径相同时，小球质量越大，小球的收尾速度越大；（2）二力平
衡；0.392；（3）40．
点评： 本题考查学生对二力平衡概念的掌握情况．需要利用所学知识，解释收尾速度的概念．
26．（6分）（2015•松江区二模）小华同学做“测定小灯泡的电功率”实验，实验器材齐全并
完好，电源电压不变，滑动变阻器标有“20Ω 2A”的字样，待测小灯上只有所标“0.2A”（指小
灯正常工作电流）字样清晰可见．小华将电源、小灯泡、电流表、电键以及滑动变阻器正确
连入电路后，分别将两个电压表并联在电路中．实验步骤正确，闭合电键时，发现各电表的
示数如图所示．接着他移动变阻器的滑片直至小灯泡正常发光，发现此过程中有一个电压表
的示数始终未变，而另一个电压表的示数变化了0.4 伏．
①请画出小华连接的实验电路图．
②本实验所用电源的电压为 6 伏．
③小华判定小灯泡正常发光的理由是 当电流表示数为0.2 安时，小灯正常发光 ．
④请根据相关信息计算出小灯泡的额定功率 0.56W ．（本小题需要解答过程）
考点： 电功率的测量．
菁优网版权所有
专题： 测量型实验综合题．
分析： ①根据题意确定各电路元件的连接方式，然后作出电路图．
②根据图示电压表确定其量程与分度值，读出其示数，求出电源电压．
③灯泡在额定电压下正常发光，根据电流表示数可以判断灯泡是否发光．④求出灯泡额定电压，应用P=UI 可计算小灯泡的电功率．
解答： 解：①测灯泡电功率实验，电源、开关、滑动变阻器、灯泡、电流表串联接入电路，
电压表与灯泡并联，由题意可知，移动滑片时一个电压表示数发生变化，另一个电压
表示数不变，则另一个电压表并联在电源两端，测电源电压，电路图如图所示：
②电源电压大于灯泡两端电压，移动滑片过程，灯泡两端电压发生变化，电源两端
电压不变，由图示电压表可知，左边电压表测电源电压，量程为0～15V，分度值为
0.5V，示数为6V，电源电压为6V．
③灯泡在额定电流下正常发光，由灯泡铭牌可知，灯泡额定电流为0.2A，当电流表
示数为0.2A时，小灯正常发光．
④灯泡两端电压表量程为0～3V，由图示电压表可知，其分度值为0.1V，示数为 2.4V，
移动滑片，灯泡正常发光时，电压表示数改变了0.4V，此时灯泡两端电压为
2.4V+0.4V=2.8V，灯泡额定功率：P =U I =2.8V×0.2A=0.56W；
额 额 额
故答案为：（1）电路图如图所示；（2）6；（3）当电流表示数为0.2 安时，小灯正常发
光；（4）0.56．
点评： 本题考查电路图的设计和电功率的计算以及欧姆定律的应用，关键是电路图的设计，
这是重点也是难点，要知道串联电路电流和电压的规律，还要注意电路连接的过程中
开关断开，滑片滑到阻值最大处．
