普陀区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）
2019.4
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。

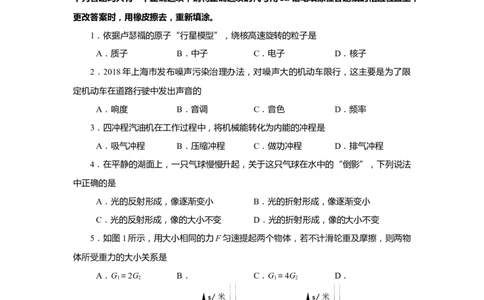

1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是
A．质子 B．中子 C．电子 D．核子
2．2018年上海市发布噪声污染治理办法，对噪声大的机动车限行，这主要是为了限
定机动车在道路行驶中发出声音的
A．响度 B．音调 C．音色 D．频率
3．四冲程汽油机在工作过程中，将机械能转化为内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法
中正确的是
A．光的反射形成，像逐渐变小 B．光的折射形成，像逐渐变小
C．光的反射形成，像的大小不变 D．光的折射形成，像的大小不变
5．如图1所示，用大小相同的力F匀速提起两个物体，若不计滑轮重及摩擦，则两物
体所受重力的大小关系是
A．G＝2G B． C．G＝4G D．
1 2 1 2
s/米 s/米
8 12
F
6 甲 9 乙
4 6
F
2 3
G1 G2
0 1 2 3 4 5 6 t/秒 0 2 4 6 8 10 12 t/秒
图1 （a） 图2 （b）
6．质量相同的甲、乙两物体同时同地同方向做匀速直线运动， 它们的s-t图像如图2
（a）、（b）所示，则下列说法中正确的是A．甲、乙运动快慢相同 B．运动5秒两车相距1.5米
C．甲、乙的动能可能都变大 D．甲、乙的机械能可能都变大
7．在图3所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移
动的过程中
A．电压表V的示数变大 B．电流表A 的示数变大
2
C．电流表A 与电流表A 示数的比值变小D．电压表V与电流表A示数的比值变大
1 2
V
R1
A1
S A B
A
R2
P
A2
图3
图4

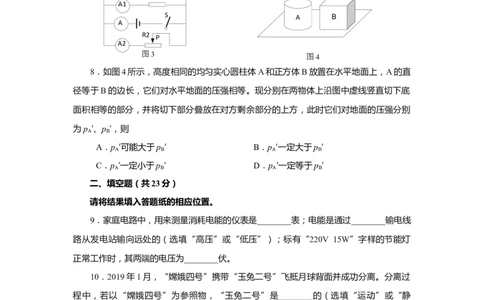

8．如图4所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直
径等于B的边长，它们对水平地面的压强相等。现分别在两物体上沿图中虚线竖直切下底
面积相等的部分，并将切下部分叠放在对方剩余部分的上方，此时它们对地面的压强分别
为p ′、p ′，则
A B
A．p ′可能大于p ′ B．p ′一定大于p ′
A B A B
C．p ′一定小于p ′ D．p ′一定等于p ′
A B A B
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．家庭电路中，用来测量消耗电能的仪表是________表；电能是通过________输电线
路从发电站输向远处的（选填“高压”或“低压”）；标有“220V 15W”字样的节能灯
正常工作时，其两端的电压为________伏。
10．2019年1月，“嫦娥四号”携带“玉兔二号”飞抵月球背面并成功分离。分离过
程中，若以“嫦娥四号”为参照物，“玉兔二号”是________的（选填“运动”或“静
止”）；如图5所示，是“玉兔二号”在月球上行走时留下的“脚印”，说明力可以改变
物体的________，它的惯性________（选填“增大”、“不变”或“减小”）。
F
11．丹麦物理学家________通过实验发现电流周围存在磁场；如图6所示，通电螺线
图5 图6 图7
管的左端是________极，小磁针静止时左端是________极（以上两空均选填“N”或“S”）。
12．一块重为30牛，体积为2×103米3的金属块，用细绳拉着浸没在水中，如图7所
示，金属块受到浮力的大小为________牛，所受重力与拉力的合力方向为________。现将
金属块从图中位置缓慢拉至刚好离开水面的过程，金属块所受的拉力 F________（选填
“变大”、“不变”或“变小”）。
13．某导体的电阻为10欧，当它两端的电压为3伏时，通过它的电流为________安，
若通过该导体的电荷量为6库，则电流做功为________焦；当该导体两端的电压增大6伏
时，它的电阻为________欧。

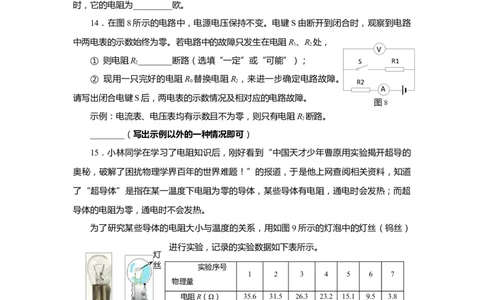

14．在图8所示的电路中，电源电压保持不变。电键S由断开到闭合时，观察到电路
中两电表的示数始终为零。若电路中的故障只发生在电阻R、R 处，
1 2
V
① 则电阻R 2 ________断路（选填“一定”或“可能”）； S R1
② 现用一只完好的电阻R 替换电阻R ，来进一步确定电路故障。
0 2 R2
A
请写出闭合电键S后，两电表的示数情况及相对应的电路故障。
图8
示例：电流表、电压表均有示数且不为零，则只有电阻R 断路。
2
________（写出示例以外的一种情况即可）
15．小林同学在学习了电阻知识后，刚好看到“中国天才少年曹原用实验揭开超导的
奥秘，破解了困扰物理学界百年的世界难题！”的报道，于是他上网查阅相关资料，知道
了“超导体”是指在某一温度下电阻为零的导体，某些导体有电阻，通电时会发热；而超
导体的电阻为零，通电时不会发热。
为了研究某些导体的电阻大小与温度的关系，用如图9所示的灯泡中的灯丝（钨丝）
进行实验，记录的实验数据如下表所示。
灯
丝 实验序号
1 2 3 4 5 6 7
物理量
电阻R（Ω） 35.6 31.5 26.3 23.2 15.1 9.5 3.8
图9
实测灯丝温度t
1985.7 1698.8 1200.7 900.8 400.5 205.8 12.5
（℃）
分析上表中的实验数据，可初步归纳得出的结论是：________。
根据表中数据可进一步提出的猜测(推理)：当某些导体的温度降到一定温度时，某些
导体的电阻可能接近________欧。
③ 这种导体的研究及推广应用的意义是________。
三、作图题（共7分）请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
16．在图10中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G。
17．在图11中，请根据入射光线AO画出反射光线OB，并标出反射角及其度数。
18．在图12所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；电压表测量滑动变阻器两端的
电压。
S
法线 L
A
60°
V
O 3 15
图10 图11 图12
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
19．质量为0.2千克的热水，自然冷却后温度降低了50℃。求：水放出的热量Q 。
放
[ c =4.2×l03焦/（千克·℃）]
水
20．把重为20牛的物体沿直线匀速提升6米，共用时30秒。求：
拉力所做的功W。
拉力所做功的功率P。
21．在图13所示的电路中，电源电压保持不变，电阻 R 阻值为10欧，滑动变阻器R
1 2
标有“20Ω 2A”字样。现将两个电流表A 、A 分别串接在电路中，当滑动变阻器R
1 2 2
R1
的滑片P从一点向另一点移动过程中，电流表 A 的示数始
1
终为0.6安，电流表A 的示数从1.2安减小到1.0安。求： S
2
电源电压U。
R2 P
10秒内电流通过电阻R 所做的电功W。
1 1
图13
滑动变阻器连入阻值的变化量⊿R 。
2
22．如图14所示，有一薄壁柱形容器置于水平地面上，容器中装有水。现将一只质量
为2千克的实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水
图14对容器底部的压强p 、小球浸入前和浸没后容器对水平地面的压强p ，如下表所示。
水 地
求：
小球浸入前，容器中水的深度h 。
水
容器中水的重力G 。
水
实心球的密度ρ 。
球
浸入前 浸没后
p (帕) 1960 2352
水
P (帕) 2450 3430
地
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．如图15所示，弹簧测力计的量程为__________牛，它的示数为__________牛。在
“探究杠杆平衡的条件”实验中，如图16（a）所示，为使杠杆在水平位置平衡，可调节
杠杆右端的平衡螺母向__________移动；调节杠杆平衡后，在图16（b）的A位置挂1个
钩码，则应在B位置挂__________个相同的钩码，才能使杠杆在水平位置平衡。
测力计
0 0
单位
:N
1 1 O O
B A
2 2
3 3
4 4
5 5
图15 （a） 图16 （b）
24．在“探究物质质量与体积的关系”实验中，对于某种物质的质量与体积的测量，
应该测量__________数据（选填“一组”或“多组”），为了得出比较完整的实验结论，
还需选择__________物质的物块进行实验（选填“相同”或“不同”）。“测定某种液体
的密度”实验的原理是__________，主要实验器材有电子天平、__________、烧杯、待测
液体等。
25．某小组同学在“探究凸透镜成像的规律”实验中，用焦距f为8厘米的凸透镜和物
高h 为5厘米的光源等器材进行实验，为了研究凸透镜成实像时，像的大小与物距u、像
物
距v之间的关系，他们计算了物距与像距的比值k，并将相关数据记录在表1中。
表1： f =8厘米，h =5厘米
物
序号 物距u（厘米） 像距v（厘米） 像高h （厘米） 物距与像距的比值k
像1 28.0 11.2 2.0 2.5
2 24.0 12.0 2.5 2.0
3 18.0 14.4 4.0 1.25
4 13.0 20.8 8.0 0.625
5 12.0 24.0 10.0 0.50
6 10.0 40.0 20.0 0.25
① 根据实验序号__________的数据及相关条件，比较__________关系，可
直接判断：
同一凸透镜成缩小的实像。
② 根据实验序号1~6的数据及相关条件，分析比较像距v、像高h 随物距u的变化情
像
况，可得出的初步结论是：同一凸透镜成实像时，__________。
③ 综合分析比较实验序号1~6中物距与像距的比值k和像高h 的数据及相关条件，
像
可得出的初步结论是：同一凸透镜成实像时，__________。
26．小佳同学在“测定小灯泡的电功率”实验中，所用实验器材完好，电源电压为1.5
伏的整数倍，小灯标有“2.5V”字样，两个滑动变阻器分别标有“10Ω 2A”、“20Ω
2A”字样。小佳同学正确连接电路，实验步骤正确，闭合电键时，小灯亮度较暗，电流表、
电压表的示数如图17（a）、（b）所示。
① 闭合电键时，电压表的示数为__________伏，理由是__________。
② 请通过计算判断电源电压及实验中所用滑动变阻器的规格。__________
③ 他移动滑片继续实验，当小灯正常发光时，电流表示数如图17（c）所示，估计小
灯的额定功率在0.6~0.9瓦之间，求小灯的额定功率。__________（请写出计算过程）
（a） （b）
（c） 图17普陀区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）答案及评分标准
题 号 答案及评分标准
一、16分 1．C。 2．A。 3．B。 4．C。
（每题2分） 5．B。 6．D。 7．D。 8．B。
9． 电能；高压；220。 10．运动；形状；不变。
11．奥斯特；S；N。 12．19.6 ; 竖直向下; 变大。
13．0.3；18；10。
14．一定；
二、23分
电流表示数为零，电压表有示数且不为零，则电阻R R 都断路；
1、 2
电流表有示数且不为零，电压表示数为零，则电阻R 短路且电阻R 断
1 2
路。
15．钨丝的电阻随温度降低而减小； 零 ；节能降耗（或抗磁性等）。
说明：第14题和第15题第一格为2分，其余每格1分。
16．力的大小、方向各1分。
三、7分
17．反射光线1分，反射角及度数、对称各1分。
18．完全正确2分。
Q =c m Δt 1分
19 放 水 水
＝4.2×103焦/（千克·℃）×0.2千克×50℃ 2分
（4
分） ＝4.2×104 焦 1分
20 W＝Fs＝Gh＝20牛×6米＝120焦 3分
（5 2分
分）
I＝0.6安 U＝ U＝IR ＝0.6安×10欧＝6伏 3分
四、 1 1 1 1
26分
W＝UIt＝6伏×0.6安×10秒＝36焦 2分
1 1 1
21 电流表A 测通过电阻R 的电流I ，
2 2 2
（ 9
I ＝1A ， R ＝6欧 ；I ＝1.2A ，R ＝5欧
分） 2min 2max 2max 2min
ΔR ＝R — R ＝6欧—5欧＝1欧
2 2max 2min
2分
电流表A 测电路中的总电流I ，
2题 号 答案及评分标准
I ＝1A ，I ＝0.4A ， R ＝15欧
min 2min 2max
I ＝1.2A ，I ＝0.6A ，R ＝10欧
max 2max 2min
ΔR ＝R — R ＝15欧—10欧＝5欧
2 2max 2min
2分
Δp ＝p’ －p ＝3430帕－2450帕＝980帕
地 地 地 3分
∵容器是柱形
∴G ＝F ＝p S＝1960帕×2×10-2米2＝39.2牛
水 水 水
Δp ＝p’ －p ＝2352帕－1960帕＝392帕
水 水 水
22
Δh ＝0.04米
水
（8
∵小球浸没
分）
∴V ＝ΔV ＝S Δh ＝2×10-2米2×0.04米＝8×10-4米3
球 水 容 水
3分
2分
说明：在计算中，有关单位错写、漏写，总扣1分。
23~24
23．（1）0~5； （2）3.4； （3） 左； （4）2 。
（7
24．（5）多组； （6）不同； （7） ；（8）量筒。
分）
（9） 1或2或3
五、
25 （10）像高h 像 与物高h 物 的大小
18分
（4 （11）物距u变小，像距v 变大，像高h 像 变大。
分）
（12）同一物体，物距与像距的比值k越小，像高h 越大
像
（其它答案合理、表述完整均可得分）题 号 答案及评分标准
（13）1.7伏； 1分
（14）闭合电键时，小灯亮度较暗，U ＜2.5伏。 1分
灯
（15）若R ＝10欧，则U ＝IR ＝0.14安×10欧＝1.4伏
滑最大 滑 滑
U＝U ＋U ＝1.7伏＋1.4伏＝3.1伏（不合题意，舍去）
灯 滑
若R ＝20欧，则U ＝IR ＝0.14安×20欧＝2.8伏
滑最大 滑 滑
U＝U ＋U ＝1.7伏＋2.8伏＝4.5伏
灯 滑
26
所以，电源电压为4.5伏，所用滑动变阻器规格为“20Ω 2A”
2分
（6
（16）因小灯额定功率在0.6~0.9瓦之间，
分）
I ＝P /U ＝0.6~0.9瓦/2.5伏＝0.24~0.36安
额 额 额
所以小灯泡正常发光时，所以电流表示数为0.30安，
2分
P ＝U I ＝2.5伏×0.30安＝0.75瓦
额 额 额
