普陀区 2015~2016 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2016.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。

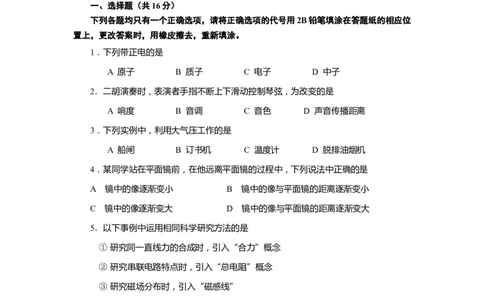

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．下列带正电的是
A 原子 B 质子 C 电子 D 中子
2．二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是
A 响度 B 音调 C 音色 D 声音传播距离
3．下列实例中，利用大气压工作的是
A 船闸 B 订书机 C 温度计 D 脱排油烟机
4．某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是
A 镜中的像逐渐变小 B 镜中的像与平面镜的距离逐渐变小
C 镜中的像逐渐变大 D 镜中的像与平面镜的距离逐渐变大
5．以下事例中运用相同科学研究方法的是
① 研究同一直线力的合成时，引入“合力”概念
② 研究串联电路特点时，引入“总电阻”概念
③ 研究磁场分布时，引入“磁感线”
A ①②③ B ①③ C ①② D ②③
6．如图1所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动。下
列用力的图示法正确表示物体所受摩擦力f的是
15N 15N 15N 15N
f f f f
A B C D
图17．在图2所示的电路，电键S从断开到闭合，下列说法中正确的是
A V表示数不变，A 表示数不变
1 A V
L L
B A 表示数不变，A表示数变小 1 2
1
C V表示数变大，A 1 表示数不变 A 1
S
D V表示数变小，A表示数变大
图2

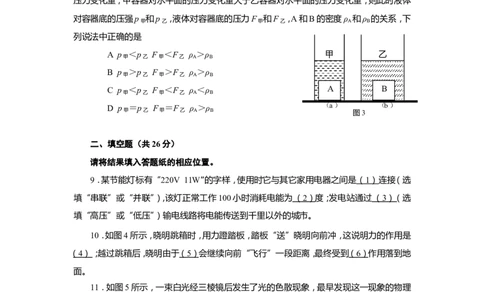

8．如图3所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保
持相平。将A、B从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的
压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体
对容器底的压强p 和p ，液体对容器底的压力F 和F ，A和B的密度ρ 和ρ 的关系，下
甲 乙 甲 乙 A B
列说法中正确的是
A p ＜p F ＜F ρ ＞ρ 甲 乙
甲 乙 甲 乙 A B
B p ＞p F ＞F ρ ＞ρ
甲 乙 甲 乙 A B
C p ＜p F ＜F ρ ＜ρ A B
甲 乙 甲 乙 A B
D p ＝p F ＝F ρ ＞ρ （a） （b）
甲 乙 甲 乙 A B 图3
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．某节能灯标有“220V 11W”的字样，使用时它与其它家用电器之间是 （ 1 ） 连接（选
填“串联”或“并联”），该灯正常工作100小时消耗电能为 （ 2 ） 度；发电站通过 （ 3 ） （ 选
填“高压”或“低压”）输电线路将电能传送到千里以外的城市。
10．如图4所示，晓明跳箱时，用力蹬踏板，踏板“送”晓明向前冲，这说明力的作用是
（ 4 ） ；越过跳箱后，晓明由于（ 5 ） 会继续向前“飞行”一段距离，最终受到（ 6 ） 作用落到地
面。
11．如图5所示，一束白光经三棱镜后发生了光的色散现象，最早发现这一现象的物理
学家是 （ 7 ） ，从图5中可以看出红色光线的偏折程度最 （ 8 ） 。在各种不同色光中，红、
（ 9 ） 、蓝叫做三原色光。
s/米 甲 s/米
60 60
乙
光 屏
45 45
30 30
红
脚踏板
15 15
紫
0 1 2 3 4 5 6 t/秒 0 1 2 3 4 5 6 t/秒
（a） （b）
图4 图5 图612．汽车内部四冲程汽油机在工作时，将机械能转换为内能的是 （ 10 ） 冲程。汽车匀速
上坡时机械能（ 11 ）（ 选填“增大”、“不变”或“减小”）；行驶过程中汽车轮胎温度会升高，
这是通过 （ 12 ） 的方式改变其内能的。
13．甲、乙两车分别从相距800米的P、Q两点同时沿水平直线相向而行，它们的s-t图像
如图6（a）、（b）所示。第4秒内甲车通过的距离为 （ 13 ） 米；若以甲车为参照物，乙车是
（ 14 ） 的（选填“静止”或“运动”）；若要使甲、乙两车距离400米，所需的时间为 （ 15 ）
秒。

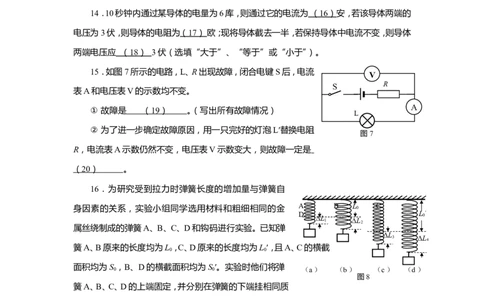

14．10秒钟内通过某导体的电量为6库，则通过它的电流为 （ 16 ） 安，若该导体两端的
电压为3伏，则导体的电阻为（ 17 ） 欧；现将导体截去一半，若保持导体中电流不变，则导体
两端电压应 （ 18 ） 3伏（选填“大于”、“等于”或“小于”）。
15．如图7所示的电路，L、R出现故障，闭合电键S后，电流
V
S R
表A和电压表V的示数均不变。
A
① 故障是 （ 1 9 ） 。（写出所有故障情况）
L
② 为了进一步确定故障原因，用一只完好的灯泡L′替换电阻
图7
R，电流表A示数仍然不变，电压表V示数变大，则故障一定是
（ 2 0 ） 。
16．为研究受到拉力时弹簧长度的增加量与弹簧自
身因素的关系，实验小组同学选用材料和粗细相同的金 A B L 0 C
D ΔL 1 ΔL 2 L 0 ′
属丝绕制成的弹簧A、B、C、D和钩码进行实验。已知弹
ΔL
3 ΔL
4
簧A、B原来的长度均为L，C、D原来的长度均为L′，且A、C的横截
0 0
面积均为S
0
，B、D的横截面积均为S
0
′。实验时他们将弹
（a） （b） （c） （d）
图8
簧A、B、C、D的上端固定，并分别在弹簧的下端挂相同质
量的钩码，它们各自增加了△L、△L、△L 和△L，如图8(a)、(b)、(c)和(d)所示。请仔细观察实验
1 2 3 4
现象，归纳得出初步结论。
① 分析比较图8（a）和（b）或（c）和（d）中弹簧长度的增加量以及相关条件，
可得：弹簧金属丝材料和粗细相同，当 (21) 。
② 分析比较图8（a）和（c）或（b）和（d）中弹簧长度的增加量以及相关条件，
可得：弹簧金属丝材料和粗细相同，当 (22) 。三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。

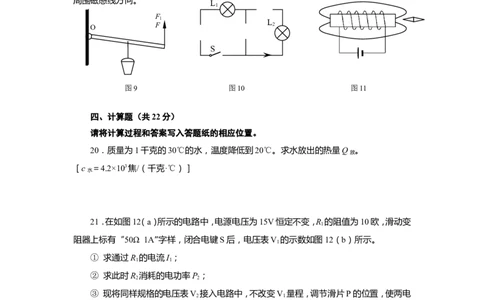

17．在图9中，用轻质杆提升小桶（O是支点），请画出动力F 的力臂和阻力F 的示意图。
1 2
18．在图10中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路
的空缺处。填入后要求：①小灯泡L 和L 串联连接；②电压表测小灯泡L 的电压。
1 2 2
19．在图11中，请根据电源的正、负极，标出通电螺线管的N、S极，小磁针的N极，以及
周围磁感线方向。 L
1
F
1 L
O F 2
S
图9 图10 图11
四、计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．质量为1千克的30℃的水，温度降低到20℃。求水放出的热量Q 。
放
［c ＝4.2×103焦/（千克·℃）］
水
21．在如图12（a）所示的电路中，电源电压为15V恒定不变，R 的阻值为10欧，滑动变
1
阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V 的示数如图12（b）所示。
1
① 求通过R 的电流I；
1 1
② 求此时R 消耗的电功率P；
2 2
③ 现将同样规格的电压表V 接入电路中，不改变V 量程，调节滑片P的位置，使两电
2 1
压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R 连入电路中的阻值。
2
R R P
·a b1 c·2
·
V
1 S
（a） （b）
图1222．如图13所示，甲、乙两个完全相同的薄壁圆柱形容器置
甲 乙
于水平桌面上，两容器底部用一根细管相连，开始阀门K关闭。容
器底面积均为2×10－2米2，甲盛有深度为0.2米的水，乙中放一底
K
面积为1×10－2米2、高为0.2米的圆柱形木块。
① 求甲中水对容器底部的压强p 。 图13
水
② 甲中水对容器底部的压强是木块对乙底部压强的2倍，求木块的密度ρ 。
木
③ 打开阀门，直到水不再流动，求此过程进入乙容器中水的质量Δm 。
水
五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．在“探究物质质量与体积关系”的实验中，用 （ 1 ） 测量物体的质量，测量前通过
调节平衡螺母使天平横梁在 （ 2 ） 位置平衡；实验过程中选用 （ 3 ） 物质（选填“同种”或
“不同”）多次实验的目的是： （ 4 ） 。
24．如图14所示，凸透镜A焦距为10厘米，实验时应先调节光屏的 （ 5 ） ，以保证烛焰
的像能成在光屏的 （ 6 ） 。若保持图中透镜的位置不变，将蜡烛移至透镜左侧光具座 （ 7 ）
刻度范围，移动光屏，能在光屏上成缩小的像，保持蜡烛和凸透镜位置不变，用另一个焦距为
15厘米的凸透镜B替换透镜A，移动光屏，若光屏上再度成像，则跟原来的像相比是 （ 8 ）
的（选填“变大”、“不变”或“变小”） 。
F
h
L
0 10 20 30 40 50 60 70 80 90cm
图14 图15
25．为研究沿光滑斜面向上拉重物所需的拉力F大小与哪些因素有关，某实验小组同学利用
图15所示的装置进行实验。实验时多次改变斜面长度L和高度h，每一次用弹簧测力计拉动
重为1牛的物体从斜面底端缓慢拉伸至顶端，实验数据记录在表一、表二和表三中。
表一 表二 表三
次数h 次数h 次数h
(米)L (米)L (米)L
(米)F (米)F (米)F
( 牛 )10.050.500.120.10 ( 牛 )40.100.500.250.20 ( 牛 )70.100.250.480.200.
1.000.130.202.000.1 1.000.260.301.500.2 500.490.300.750.4① 分析比较实验序号 （ 9 ） 的数据及相关条件，可得的初步结论是：
沿光滑斜面提升同一重物时，当斜面长度L相同，拉力F与高度h成 （ 10 ） 。
② 分析比较实验序号2、4与7（或3、5与8，或6与9）的数据及相关条件，可得的初步结论
是：沿光滑斜面提升同一重物时， （ 11 ） 。
③ 进一步综合分析比较表一、表二、表三的数据及相关条件，并归纳得出结论。
（a）分析比较表一、表二或表三的数据及相关条件，可得： （ 12 ） 。
（b）分析比较表一、表二和表三的数据及相关条件，可得： （ 13 ） 。
26．甲、乙同学分别做“测定小灯泡的电功率”实验，实验用到的器材包括：电源电压3伏和
6伏各一个，标有“5Ω 2A”和“20Ω 2A”字样的滑动变阻器各一个，标有“2.2V”和“3.8V”
字样的待测小灯各一个，以及电流表、电压表、电键和导线。他们各自选取一个变阻器、小灯、
电源及其它器材连接电路进行实验。闭合电键后，甲同学发现无论怎样移动变阻器的滑片，小
灯均不能正常发光。讨论后，两位同学决定互换电源，并重新连接电路进行实验，当小灯正常
发光时，滑片的位置都在中点，且电压表示数相同，其中一个电流表示数为0.22A。
① 请画出甲同学的实验电路图 （ 14 ） （用2B铅笔在答题纸上相应位置作图）
② 小灯正常发光时，甲同学所用的电源电压为（ 15 ） 伏，滑动变阻器的规格为 （ 16 ） ；
③ 乙同学选用小灯泡的额定功率为 （ 17 ） （通过计算说明）。
2015 学年度第二学期普陀区初三质量调研理 化 试 卷
物 理 部 分（参考答案）
一、选择题 1.B 2.B 3.D 4.D
（每题2分） 5.C 6.D 7.C 8.A
（第9~14题每格1分，第15、16题每格2分）
9．并联。 1.1。 高压。
10．相互的。 惯性。 重力。
11．牛顿。 小。 绿。
12．压缩。 增大。 做功。
二、填空题 13．15。 运动。 16或48。
14．0.6。 5。 小于。
15．① R断路；R和L同时断路；R断路同时L短路。
② R和L同时断路。
16．① 所用拉力、弹簧原长相同，弹簧横截面积越大，长度增加量越大。
② 所用拉力、弹簧横截面积相同，弹簧原长越长，长度增加量越大。
（第17每题2分，18、19题3分）
三、作图题 16．力臂和阻力，各1分。
17．电源、电压表、电流表，各1分。
18．小磁针N极、磁感线方向、螺线管N、S极，各1分。
20．Q ＝m c Δt 1
放 水
分
＝1千克×4.2×103焦/（千克·℃）×（30℃－20℃） 2分＝
4.2×104焦 1分
21．① I＝U/R 1分
1 1 1
＝6伏/10欧＝0.6伏 1
分
② P＝U I＝（U− U）I 1分
2 2 2 1 1
＝（15伏−6伏）×0.6安＝5.4瓦 2分
③ V 接在bc，选择0—15V 挡 1分
2
R∶R＝U∶U 1分
1 2 1 2
10欧∶R＝1∶1
2
R＝10欧 1分
2
R 接入的阻值为10欧。
2
22．① p ＝ρ gh 1
水 水
分
四、计算题
＝1.0×103千克/米3×9.8牛/千克×0.2米
（22分）
＝1960帕 1
分
② p ＝2 p
水 木
ρ gh ＝2ρ gh 1
水 水 木
分
ρ ＝0.5×103千克/米3 1分
木
③ 因为ρ ＝0.5ρ ，所以V ＝0.5V 时木块漂浮，此时乙容器中液面
木 水 排 木
高度为0.1米。 1分
水不流动时：S h ＝2 S h ′－1/2(S h )
甲 水 乙 水 木 木
h ′＝0.125米 1
水
分
甲中水面下降 Δh ＝0.2米－0.125米=0.075米 1
水
分
Δm ＝ρ SΔh
水 水 水
＝1.0×103千克/米3×2×10－2米2×0.075米
＝1.5千克 1分
五、实验题 23．天平。 水平。 不同。 避免偶然，找寻普遍规律。24．高度。 中央。 0—30厘米。 变大。
25．① 1、4与8（或2与5）。 正比。
② 当斜面高度h相同时，拉力F与斜面长度L成反比。
③（a）沿光滑斜面提升同一重物，当斜面高度h与长度L比值一定时，
拉力F大小不变。
（b）沿光滑斜面提升同一重物，当斜面高度h与长度L比值越大时，
拉力F大小越大。
（说明：③回答只要合理就可以给分）
26．① 电路图只要有错就扣1分。
② 6。 “20Ω 2A”。
③ I ＝（U－U ）/R
L L 滑
＝（3伏－2.2伏）/2.5欧＝0.32安 1分
P ＝U I ＝2.2伏×0.32安＝0.704瓦 1分
L L L
