普陀区 2014~2015 年度第二学期初三质量调研
理 化 试 卷
（满分150分 考试时间100分钟）
物 理 部 分 2015.4
考生注意：
1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答
题一律无效。

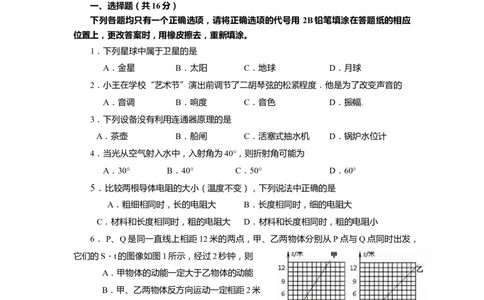

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。
1．下列星球中属于卫星的是
A．金星 B．太阳 C．地球 D．月球
2．小王在学校“艺术节”演出前调节了二胡琴弦的松紧程度．他是为了改变声音的
A．音调 B．响度 C．音色 D．振幅.
3．下列设备没有利用连通器原理的是
A．茶壶 B．船闸 C．活塞式抽水机 D．锅炉水位计
4．当光从空气射入水中，入射角为40°，则折射角可能为
A．30° B．40° C．50° D．60°
5．比较两根导体电阻的大小（温度不变），下列说法中正确的是
A．粗细相同时，长的电阻大 B．长度相同时，细的电阻大
C．材料和长度相同时，粗的电阻大 D．材料和长度相同时，粗的电阻小
6． P、Q是同一直线上相距12米的两点，甲、乙两物体分别从P点与Q点同时出发，
它们的S﹣t的图像如图1所示，经过2秒钟，则
A．甲物体的动能一定大于乙物体的动能
B．甲、乙两物体反方向运动一定相距2米
C．甲、乙两物体可能相距8米
D．甲、乙两物体同向运动可能相距10米
图1
7．在图2所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片向
右移动时，电压表V的示数为U、电流表A 、A 、A的示数分别为I 、I 、I；且电流表A
1 2 1 2
示数的变化量为ΔI、电流表A 示数的变化量为ΔI。则下列序号中比值变大的是
2 2
① U/I； ② U/I； ③ U/I； ④ I/I； ⑤ ΔI/ΔI。
1 2 1 2
A．①②③ B．②③④ C．③④⑤ D．①③⑤V
R
1
A
1
S
A
R
2
A
2 甲 乙
图2 图3
8．如图3所示，底面积不同的甲、乙圆柱形轻质容器，分别盛有密度为ρ 、ρ 两种
甲 乙
液体，且甲中液体的质量m 大于乙中液体的质量m 。现将体积相同，质量、密度为
甲 乙
m 、m 、ρ 、ρ 的A、B两球分别浸没在甲、乙两容器的液体中，若甲容器对地面的压强
A B A B
等于乙容器中液体对容器底部的压强，则下列关系式一定成立的是
A．ρ ＜ρ B． ρ ＜ρ C． m ＝m D．ρ ＝ρ
B A A 乙 A B 甲 乙

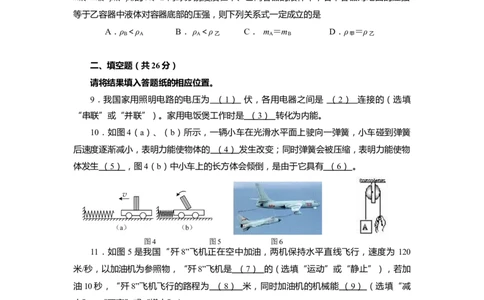

二、填空题（共26分）
请将结果填入答题纸的相应位置。
9．我国家用照明电路的电压为 （ 1 ） 伏，各用电器之间是 （ 2 ） 连接的（选填
“串联”或“并联”）。家用电饭煲工作时是 （ 3 ） 转化为内能。
10．如图4（a）、（b）所示，一辆小车在光滑水平面上驶向一弹簧，小车碰到弹簧
后速度逐渐减小，表明力能使物体的 （ 4 ） 发生改变；同时弹簧会被压缩，表明力能使物
体发生 （ 5 ） ，图4（b）中小车上的长方体会倾倒，是由于它具有 （ 6 ） 。
图4 图5 图6
11．如图5是我国“歼8”飞机正在空中加油，两机保持水平直线飞行，速度为 120
米/秒，以加油机为参照物，“歼8”飞机是 （ 7 ） 的（选填“运动”或“静止”），若加
油10秒，“歼8”飞机飞行的路程为 （ 8 ） 米，同时加油机的机械能 （ 9 ） （选填“减
小”、“不变”或“增大”）。
12．如图6所示，物体A的重力为100牛，用力拉绳使物体A匀速上升0.5米（不计摩
擦），拉力所做的功为 （ 10 ） __焦。若改变拉力的方向，则所需拉力的大小将 （ 11 ） _
（选填“变大”、“变小”或“不变”）。若换用阻力臂为动力臂4倍的杠杆提物体A，
则所用拉力为 （ 12 ） 牛。
13．某导体两端电压为6伏，通过它的电流为0.3安，则10秒内通过该导体横截面的
电荷量为 （ 13 ） 库，电流做功 （ 14 ） 焦。当该导体两端电压变为12伏时，它的阻值
为 （ 15 ） 欧。14．如图7所示，重力为20牛、体积为0.4×l0-3米3的金属球一半浸入水中，金属球所
受浮力为 （ 16 ） 牛。若在杯中继续加水直到金属球全部浸没，若水深0.1米，则水对容器
底部的压强为 （ 17 ） 帕，该球受到重力与支持力的合力大小为 （ 18 ） 牛。
15．在图8所示的电路中，电源电压保持不变。电路中除了电阻R 和电阻R 其余均完
1 2
好，当电键S由断开到闭合，电压表V 和V 示数均不变，则电路故障为 （ 19 ） （写出
1 2
所有可能）；为进一步判断电路故障，在a点处串联一个电流表，当电键S断开时，若电
流表有示数，则电路故障一定为 （ 20 ） 。
V
R 1 1 a
·
R P
2
V 2 S
图7 图8

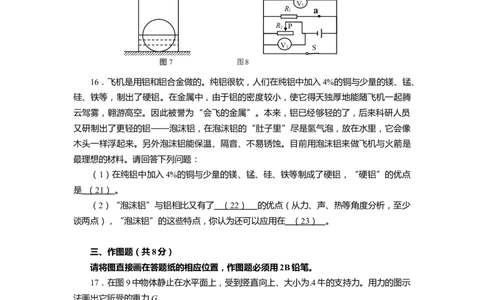

16．飞机是用铝和铝合金做的。纯铝很软，人们在纯铝中加入4%的铜与少量的镁、锰、
硅、铁等，制出了硬铝。在金属中，由于铝的密度较小，使它得天独厚地能随飞机一起腾
云驾雾，翱游高空。因此被誉为“会飞的金属”。本来，铝已经够轻的了，后来科研人员
又研制出了更轻的铝——泡沫铝，在泡沫铝的“肚子里”尽是氢气泡，放在水里，它会像
木头一样浮起来。另外泡沫铝能保温、隔音、不易锈蚀。目前用泡沫铝来做飞机与火箭是
最理想的材料。请回答下列问题：
（1）在纯铝中加入4%的铜与少量的镁、锰、硅、铁等制成了硬铝，“硬铝”的优点
是 （ 21 ） 。
（2）“泡沫铝”与铝相比又有了 （ 22 ） 的优点（从力、声、热等角度分析，至少
谈两点），“泡沫铝”的这些特点，你认为还可以应用在 （ 23 ） 。
三、作图题（共8分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
17．在图9中物体静止在水平面上，受到竖直向上、大小为4牛的支持力。用力的图示
法画出它所受的重力G。
18．根据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标
出电源的正、负极。
19．根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像AB。
M
A
N
B
电源
N
（ ） （ ）
图9 图10 图11四、计算题（共26分）
请将结果填入答题纸的相应位置。
20．质量为2千克的水温度升高50℃。求水吸收的热量Q 。［c =4.2×103焦/（千
吸 水
克·℃）］

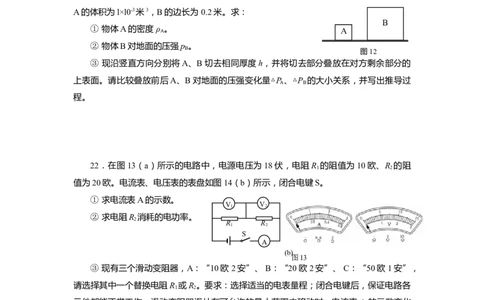

21．如图12所示，实心均匀正方体A、B质量均为8千克，分别放置在水平地面上。
A的体积为l×l0-3米3，B的边长为 0.2米。求：
B
① 物体A的密度 ρ A 。 A
② 物体B对地面的压强p 。
B
图12
③ 现沿竖直方向分别将A、B切去相同厚度h，并将切去部分叠放在对方剩余部分的
上表面。请比较叠放前后A、B对地面的压强变化量△P 、△P 的大小关系，并写出推导过
A B
程。
22．在图13（a）所示的电路中，电源电压为18伏，电阻R 的阻值为10欧、R 的阻
1 2
值为20欧。电流表、电压表的表盘如图14（b）所示，闭合电键S。
① 求电流表A的示数。
V V
1 2
② 求电阻R 消耗的电功率。
2
R R
1 2
S
A
(b)
图13
③ 现有三个滑动变阻器，A：“10欧 2安”、 B：“20欧 2安”、 C：“50欧 1安”，
请选择其中一个替换电阻R 或R 。要求：选择适当的电表量程；闭合电键后，保证电路各
1 2
元件都能正常工作；滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化
量最小。
（a）应选滑动变阻器________替换定值电阻_________。
（b）请算出电路中电流表A的最小变化量△I、以及所对应滑动变阻器接入电路中的阻
值变化范围。五、实验题（共18分）
请将结果填入答题纸的相应位置。
23．图 14 所示的仪器是实验室用于测量 （ 1 ） 的，称量前需调节横梁两端
的 （ 2 ）
使天平横梁平衡；在图15中，体温计的量程是 （ 3 ） ℃，它的示数为 （ 4 ） ℃。
图14 图15
24．图16是“验证凸透镜成像规律”的实验器材，实验时需保持烛焰、光屏中心与凸
透镜的中心在 （ 5 ） ，为找到光屏上清晰放大的像，则应该向 （ 6 ） 移动光屏找像
（选填“右”或“左”）。用图17所示的装置可以验证浸没在液体中的物体受到的浮力与
（ 7 ）
之间的关系，物体排开液体体积大小为 （ 8 ） （选用图中字母）。
0 10 20 30 40 50 60 70 80 90 cm
图16 图17
25．在“测定小灯泡电功率”实验中，电源由三节新干电池组成，小灯泡 L标有
“2.5V”字样，滑动变阻器标有“20Ω 1Α”字样。
① 请用笔画线代替导线，将图18中实物电路正确连接完整。要求：闭合电键S前，
移动变阻器的滑片P至电阻丝的左端时，变阻器连入电路的阻值为最大值。 （ 9 ）
P
－ ＋
A B
V
A
S
L
－ 3
－
1（5 a） （b）
0.6 3
图18
② 下表是小刚同学测出的数据，第二次测量时电流表的示数如图18（b）所示。读数为 （ 10 ） 安。
序 号 电流 电压 电功率 亮暗程度 电功率平均值（瓦）
（安） （伏） （瓦）
1 0.16 1.0
2 （ 1 0 ） 1.4
3 0.24 1.8
4 0.26 2.5
③ 根据5 表中的数0.2据8 可知，当3.0小灯泡正常发光时，小灯泡的电功率为 （ 11 ） 瓦，此时
变阻器接入电路中的电阻为 （ 12 ） 欧。
④ 写出表格设计存在的不当之处： （ 13 ） 。
26．为了研究物体沿直线运动速度大小改变的快慢与哪些因素有关，某小组同学进行
了实验。实验过程中，他们将质量为1千克的物体放在光滑水平面上，用三次不同的水平
拉力使物体从静止开始做直线运动，利用DIS系统测出了一系列每隔0.1秒的速度，并选
择从静止开始连续几个时刻的速度分别为v、v 、v 、v 记录在下表中。
1 2 3 4
实验 拉力 F v(m/s) v (m/s) v(m/s) v (m/s)
1 2 3 4
序号 （N）
1 1 0 0.1 0.2 0.3
2 2 0 0.2 0.4 0.6
3 3 0 0.3 0.6 0.9
① 分析比较表格中第二行或第三行或第四行的数据及相关条件，可得出的初步结论是：
用相同的水平拉力使静止在光滑水平面上的物体做直线运动，运动时间越长的物体速度越
（ 14 ） （选填“小”、或“大”）。
② 分析比较表格中 （ 15 ） 列的数据及相关条件，可得出的初步结论是：用水平拉
力使静止在光滑水平面上、质量相同的物体做直线运动，在相同的时刻，受到拉力越大的
物体运动速度越大。
③ 请进一步综合分析比较表格中的数据及相关条件，并归纳得出结论。
（a）分析比较第二行或第三行或第四行相邻时间间隔的速度变化及相关条件，可得出
的初步结论是：用相同的水平拉力使静止在光滑水平面上的物体做直线运动， （ 16 ）
。
（a）分析比较第二行、第三行和第四行拉力及相邻时间间隔的速度变化及相关条件，
可得出的初步结论是：用不同的水平拉力使静止在光滑水平面上的物体做直线运动，
（ 17 ） 。
④ 为了使该小组同学的实验更全面，你认为他们还应需 （ 18 ） ，继续实验。一、选择题 1.D 2.A 3.C 4.A
（每题2 5.D 6.D 7.B 8.B
分）
（除19、20、22空每空2分，其余每空1分）
9．220。 并联。 电。
10．运动状态。 形状。 惯性 。
11．静止。 1200。 减小。
12．50。 不变。 400。
13．3。 18。 20。
14．1.96 980 3.92
二、填空题
15．R 短路、R 断路、R 短路且R 断路 R 短路
1 2 1 2 1
16．（1）硬度大
（2） 密度较小、保温（隔热）、隔音、不易锈蚀 （密度小、耐高
温、防火性能强、抗腐蚀、隔音降噪、导热率低、电磁屏蔽性高、易加工、
易安装、成形精度高）
高架和轻轨吸音屏、移动房隔热墙体和防火隔热门、汽车高铁列车的夹
层、机械制造业、航空工业等产品的隔热隔音、防震、吸能元件。
（第17题2分，第18、19题每题3分）
三、作图题 17．作用点、大小、方向错一个扣1分，扣完为止。
18．小磁针N极、磁感线方向、电源正、负极错一个扣1分，扣完为止
19．垂直与等距、虚像、标出字母AB各1分，扣完为止。
20．Q ＝m c Δt 1
放 水
分
＝2千克×4.2×103焦/（千克·℃）×50℃ 2分
＝4.2×105焦 1分
21．①ρ＝m /V 1分
A A A
＝8千克 /103米3＝8×103千克/米3 1分
②P ＝F /S 1分
B B B
＝8千克×（9.8牛/千克） /0.04米2 1分
＝1960帕 1分
③△P＝△F /S ＝△G /S 1分
A B A B A
四、计算题
（22分）
＝ρ
B
a
B
2△ a
B
g /a
A
（a
A
－△a
A
）= m l g/ a
B
a
A
（a
A
－l） 1
分
同理 △P= △F /S ＝△G /S = m l g/ aa（a－l）
A A B A B B A B
1分
而a＜a
A B
∴△P＞△P 1分
A B
22．①R= R+R=10欧+20欧=30欧 1分
1 2
I=U/R=18伏/30欧=0.6安，电流表示数为0.6安 1分
② P=I2R 1分
2 2 2=（0.6安）2×20欧 1
分
=7.2瓦 1分
③ （a） “ 10 欧 2 安 ” 替换 10 欧 （两空全对得1分） 1
分
（b）I =U /R=15伏/20欧=0.75安 1分
max 2max 2
I =U /R=12伏/20欧=0.6安
min 2min 2
I= I －I =0.75安－0.6安=0.15安 1分
max min
R = U / I =3伏/0.75安 =4欧
1 min 1min max
△R = U / I =6伏/0.6安 =10欧
1max 1max min
滑动变阻器变化范围（4欧～10欧） 1分
23．质量 平衡螺母 35—42 38.2
24．同一高度 右 物体排开液体所受重力大小 V-V
2 1
25．① 略 ② 0.2 ③ 0.65 7.69
④ 灯的电功率求平均值
26．① 大
五、实验题 ② 第二列与第四列、第五列或第六列
③ （a）时间间隔相同，速度变化相同
（b）拉力越大，相同时间间隔的速度变化越大（拉力与速度变化
量比
值相同）
④ 选用质量不同的物体
上海市普陀区2015年中考物理二模试卷
一、选择题（每题2分，16分）
1在太阳系中属于卫星的是（ ）
A 金星 B．太阳 C．地球 D．月球
．
考 人类探究太阳系及宇宙的历程．
.
点：
专 应用题；粒子与宇宙、材料世界．
题：
分 解答本题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；
析： 同时应记清太阳系里的八大行星．
解 解：地球、金星为围绕太阳转动的行星；太阳为能够发光发热的，是离我们最近的
答： 恒星；而月球是地球的一颗卫星；故选D．
点 本题考查对恒星及行星的认识，属于基础内容．
评：
2．（2分）（2015•普陀区二模）小王在学校“艺术节”演出前调节了二胡琴弦的松紧程度，
他是为了改变声音的（ ）
A 音调 B．响度 C．音色 D．振幅
．
考 频率及音调的关系．
.
点：
专 声现象．
题：
分 弦的长短、松紧、粗细都影响弦的振动快慢，影响振动频率，影响音调．
析：
解 解：（1）弦的松紧程度决定着振动的频率，频率决定声音的音调，因此小王在演出
答： 前调节了二胡弦的松紧程度，他是在调音调．
（2）用力大小能改变弦偏离原位置的大小，能改变振幅，能改变响度．
（3）音色的影响因素是材料和结构，改变松紧时，没有改变弦的材料和结构，没有
改变音色．
故选A．
点 弦乐、管乐、打击乐等等都用到声学的知识，应该明确各种乐器如何发声、如何改
评： 变音调、响度的．
3．（2分）（2015•普陀区二模）下列设备没有利用连通器原理的是（ ）
A 茶壶 B．船闸 C．活塞式抽水机 D．锅炉水位计
．
考 连通器原理．
.
点：
专 压强、液体的压强．
题：
分 根据连通器：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的
析： 情况下，连通器各容器中液面的高度总是相平的．
解 解：A、水壶是利用连通器的原理制成的，本选项不符合题意；
答： B、船闸也是利用连通器的原理工作的，本选项不符合题意；
C、活塞式抽水机是利用大气压的原理制成的，不是应用连通器原理，本选项符合题
意；
D、锅炉液位计是利用连通器的原理制成的，本选项不符合题意；
故选C．
点 本题考查生活中常见的连通器原来的应用，同时干扰选项涉及到压强的应用，属于
评： 简单题目，考试需要准确区分各物理知识点及其应用．此点中考出现概率很高．
4．（2分）（2015•普陀区二模）当光从空气射入水中，入射角为40°，则折射角可能为（
）
A 30° B．40° C．50° D．60°
．
考 光的折射规律．
.
点：
专 光的折射、光的色散．
题：
分 光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分析： 居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，
折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线
偏折，折射角大于入射角．
解 解：根据从空气射入水中时，入射角为40°，折射角小于入射角．故A可能正确，
答： BCD一定错误．
故选A．
点 本题的关键是掌握光的折射规律，明确光由空气斜射进入水中或其它透明介质中
评： 时，折射光线向法线偏折，折射角小于入射角是解答此题的关键．
5．（2分）（2015•普陀区二模）比较两根导线电阻的大小（温度不变），下列说法中正确
的是（ ）
A 粗细相同时，长的电阻大
．
B 长度相同时，细的电阻大
．
C 材料和长度相同时，粗的电阻大
．
D 材料和长度相同时，粗的电阻小
．
考 影响电阻大小的因素．
.
点：
专 电压和电阻．
题：
分 逐个分析选择项的说法，结合导体电阻大小的决定因素材料、长度、横截面积、温
析： 度即可突破此题．
解 解：
答： A、电阻大小的决定因素有四个，只告诉了温度、长度和横截面积的关系，导体的材
料关系没告诉，故不能确定两者电阻大小．故A错误．
B、电阻大小的决定因素有四个，只告诉了温度、长度和横截面积的关系，导体的材
料关系没告诉，故不能确定两者电阻大小．故B错误．
C、电阻大小的决定因素有四个，在温度、材料和长度相同时，粗的电阻小．故C错
误．
D、电阻大小的决定因素有四个，在温度、材料和长度相同时，粗的电阻小．故D
正确．
故选D．
点 电阻的决定因素有四个，要全部确定才能比较两个导体电阻的大小．
评：
6．（2分）（2015•普陀区二模）P、Q是同一直线上相距12米的两点，甲、乙两物体分别
从P点与Q点同时出发，它们的s﹣t图象如图所示，经过2秒钟，则（ ）
A 甲物体的动能一定大于乙物体的动能
．
B 甲、乙两物体反方向运动一定相距2米
．
C 甲、乙物体可能相距8米
．D 甲、乙两物体同向运动可能相距10米
．
考 速度公式及其应用．
.
点：
专 错解分析题；长度、时间、速度．
题：
分 首先由于甲和乙路程、时间的图象都是一条过原点的直线，说明了甲和乙都是做匀
析： 速直线运动的，分别找出甲和乙运动1s的路程，再根据v=求出甲和乙的运动速度；
由图象得出甲和乙2秒运动的路程，
（1）影响动能的因素：质量和速度：质量越大，速度越大，动能越大；
（2）分析两物体反方向和同向运动时，根据甲和乙原来的距离分别求出甲和乙运动
2秒后的距离．
解 解：由甲和乙的运动图象可知：都是一条过原点的直线，说明甲和乙都是做匀速直
答： 线运动的；
甲在1s的时间内运动的距离是3m，则速度v甲=3m/s，乙在1s的时间内运动的距离
是2m，速度为2m/s，
所以甲的速度大于乙的速度；
由图象可知：经过2秒钟，的运动路程s甲=6m，乙的运动路程s乙=4m；
（1）由于动能的大小与质量和速度有关，而物体的质量未知，则动能的大小无法比
较，故A错误；
（2）①甲、乙两物体同时反方向运动；若甲与乙都是远离PQ点，则甲和乙此时相
距12m+6m+4m=22m；
若甲向Q点运动，乙向P点运动，则甲和乙此时相距12m﹣6m﹣4m=2m；所以甲、
乙两物体反方向运动时它们之间的距离可能是22m或2m；故B错误；
②甲、乙两物体同向运动，若甲都沿PQ方向运动，则甲和乙此时相距12m﹣
6m+4m=10m；
若甲都沿QP方向运动，则甲和乙此时相距12m+6m﹣4m=14m；故D正确．
由上分析可知：甲、乙物体没有可能相距8m，故C错误．
故选D．
点 此题考查的是我们对于图象的分析能力和速度公式的灵活应用，需要我们认真的分
评： 析，关键是甲乙物体的运动方向的几种可能性，一定做出正确的判断．
7．（2分）（2015•普陀区二模）在如图所示的电路中，电源电压保持不变．闭合电键S后，
当滑动变阻器的滑片向右移动时，电压表V的示数为U、电流表A 、A 、A的示数分别为
1 2
I 、I 、I；且电流表A示数的变化量为△I、电流表A 示数的变化量为△I ．则下列序号中
1 2 2 2
比值变大的是（ ）
① ； ② ； ③； ④ ； ⑤ ．
A ①②③ B．②③④ C．③④⑤ D．①③⑤
．
考 欧姆定律的应用．
.
点：专 欧姆定律．
题：
分 由电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，电流表A
1
析： 测R 支路电流，电流表A 测R 支路电流；根据滑片的移动方向判断滑动变阻器接
1 2 2
入电路的阻值如何变化，根据电路结构、并联电路特点分析答题．
解 解：由电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，电流
答： 表A 测R 支路电流，电流表A 测R 支路电流；
1 1 2 2
①由电路图可知，滑片向右移动时，电源电压不变，电压表示数不变，定值电阻阻
值不变，通过R 的电流I 不变，则 不变；
1 1
②由电路图可知，滑片向右移动时，滑动变阻器R 接入电路的阻值变大，电阻两端
2
电压不变，由欧姆定律可知，通过滑动变阻器的电流I 变小， 变大；
2
③I
1
不变，I
2
变小，干路电流：I=I
1
+I
2
变小，电压U不变，则变大；
④I
1
不变，I
2
变小，干路电流：I=I
1
+I
2
， = = +1，I
1
不变，I
2
变小， 变
大， = = +1变大；
⑤ = = =1，不变；
故②③④变大，故B正确；
故选B．
点 本题考查了判断电表示数如何变化，是一道电路动态分析题，分析清楚电路结构、
评： 应用并联电路特点与欧姆定律即可正确解题．
8．（2分）（2015•普陀区二模）如图所示，底面积不同的甲、乙圆柱形轻质容器，分别盛
有密度为ρ甲 、ρ乙 两种液体，且甲中液体的质量m甲 大于乙中液体的质量m乙 ．现将体积
相同，质量、密度为m 、m 、ρ 、ρ 的A、B两球分别浸没在甲、乙两容器的液体中（无
A B A B
液体溢出），若甲容器对地面的压强等于乙容器中液体对容器底部的压强，则下列关系式
一定成立的是（ ）
A ρ
A
＜ρ
B
B．ρ
A
＜ρ乙 C．m
A
＜m
B
D．ρ甲 ＜ρ
B
．
考 压强的大小及其计算；液体压强计算公式的应用．
.
点：
专 压强、液体的压强．
题：
分 由于球浸没在甲、乙两容器的液体中，而球可能是处于悬浮或下沉，根据浮沉条件
析： 可知球与液体的密度关系；
由图可知，甲乙容器的底面积和液体深度的关系，根据m=ρV=ρSh和m甲 ＞m乙 得出
两液体密度和深度乘积之间的关系，A、B两球分别浸没在甲、乙两容器的液体中
时，排开液体的体积和自身的体积相等，根据V=Sh表示出液体深度的变化，根据甲
容器对地面的压强等于乙容器中液体对容器底部的压强得出等式，然后根据两液体
密度和深度乘积之间的关系、容器的底面积关系得出答案．解 解：球浸没在甲、乙两容器的液体中，两球可能处于悬浮或沉在容器底，根据浮沉
答： 条件可知：
ρ
A
≥ρ甲 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
ρ
B
≥ρ乙 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由图可知，S甲 ＜S乙 ，h甲 ＞h乙 ，
因m=ρV=ρSh，且m甲 ＞m乙 ，
所以，ρ甲S甲h甲 ＞ρ乙S乙h乙 ＞ρ乙S甲h乙 ，
整理可得：ρ甲h甲 ＞ρ乙h乙 ，
设A、B两球的体积为V，则m =ρ V，m =ρ V，
A A B B
B球浸没在乙容器后，乙液体上升的深度△h= ，
因甲容器对地面的压强等于乙容器中液体对容器底部的压强，
所以， =ρ乙g（h乙+△h），
即 =ρ乙g（h乙+ ），
整理可得：ρ甲h甲 ﹣ρ乙h乙= ﹣ = ＞0，
所以，ρ乙S甲 ＞ρ
A
S乙 ＞ρ
A
S甲 ，
故ρ乙 ＞ρ
A
﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
所以由①②③可得：ρ
B
≥ρ乙 ＞ρ
A
≥ρ甲 ，故A错误，B、D正确；
由于A、B球体积相同，由m=ρV得：m ＞m ，故C正确．
B A
故选BCD．
点 本题考查了浮沉条件、密度公式和固体压强公式、液体压强公式的综合应用，灵活
评： 的应用公式变形是解题的关键．
二、填空题（每空1分，26分）
9．（3分）（2015•普陀区二模）我国家用照明电路的电压为 22 0 伏，各用电器之间是
并联 连接的（选填“串联”或“并联”）．家用电饭煲工作时是 电能 转化为内能．
考 家庭电路的连接；电功的实质．
.
点：
专 应用题；电与热、生活用电．
题：
分 我国家用电器的额定电压是220V．各家用电器之间都是并联的，用电器才能正常工
析： 作，并且各用电器之间互不影响．家用电器是消耗电能，把电能转化为其他形式的
能量的．
解 解：在我国，家用电器正常工作电压是220V．
答： 由于并联电路互不影响，所以家用电器都是并联的．
电饭煲工作时将电能转化为内能．
故答案为：220；并联；电能．
点 本题考查对家用电器之间的连接方法和额定电压的了解，知道家用电器工作时把电
评： 能转化为其他形式的能．
10．（3分）（2015•普陀区二模）如图（a）、（b）所示，一辆小车在光滑水平面上驶向
一弹簧，小车碰到弹簧后速度逐渐减小，表明力能使物体的 运动状态 发生改变；同时
弹簧会被压缩，表明力能使物体发生 形变 ，图（b）中小车上的长方体会倾倒，是由于
它具有 惯性 ．考 力的作用效果；惯性．
.
点：
专 运动和力．
题：
分 力的作用效果有两个：一是力可以改变物体的形状；二是力可以改变物体的运动状
析： 态．
惯性是物体保持原来运动状态不变的性质．
解 解：
答： 小车碰到弹簧后速度逐渐减小，运动状态发生了变化，是因为受到了弹簧对它的作
用力，这个力改变了小车的运动状态，表明了力可以改变物体的运动状态．
弹簧受力后会被压缩，形状发生了变化，表明力可以改变物体的形状．
开始木块和小车一起运动，小车突然停止，由于惯性，木块要保持原来的运动状
态，所以向前倾倒．
故答案为：运动状态；形变；惯性．
点 （1）理解惯性概念，知道惯性是物体保持原来运动状态的性质，会用惯性解释有关
评： 现象．
（3）知道力的作用效果：力可以改变物体的运动状态，力可以改变物体的形状．
11．（3分）（2015•普陀区二模）如图是我国“歼8”飞机正在空中加油，两机保持水平直
线飞行，速度为120米/秒，以加 油机为参照物，“歼8”飞机是 静止 的（选填“运
动”或“静止”），若加油10秒，“歼8”飞机飞行的路程为 120 0 米，同时加油机的机
械能 减小 （选填“减小”、“不变”或“增大”）．
考 速度公式及其应用．
.
点：
专 简答题；长度、时间、速度．
题：
分 （1）如果被研究的物体相对于参照物位置发生了改变，则是运动的；如果被研究的
析： 物体相对于参照物位置没有发生了改变，则是静止的．
（2）知道飞机的飞行速度和时间，根据公式s=vt就可以求出飞机飞行的路程；
（3）影响动能的因素：质量和速度：质量越大，速度越大，动能越大；
影响重力势能大小的因素：重力势能与物体的质量和被举高度有关，质量越大、被
举得越高，则重力势能越大．
动能和势能合称机械能．
解 解：
答： （1）以加油机为参照物，受油机和加油机之间的相对位置没有发生改变，飞机相对
于加油机是静止的；
（2）飞机的航速为120m/s，加油10s，
由v=得歼8飞机飞行的路程为：
s=vt=120m/s×10s=1200m；
（3）在加油时，加油机的质量减小，其飞行速度和高度不变，所以动能、重力势能
减小，所以机械能减小．故答案为：静止；1200；减小．
点 本题考查了运动和静止的判断、路程的计算、机械能的变化，综合性较强，要求学
评： 生能够从一些现象中分析出蕴含的物理知识，考查了理论联系实际的能力．
12．（6分）（2015•普陀区二模）如图所示，物体A的重力为100牛，用力拉绳使物体A
匀速上升0.5米（不计摩擦），拉力所做的功为 5 0 焦．若改变拉力的方向仍匀速拉动，
则所需拉力的大小将 不变 （选填“变大”、“不变”或“变小”）．若换用阻力臂为
动力臂4倍的杠杆提物体A，则所用拉力为 40 0 牛．
考 功的计算；杠杆的平衡条件；定滑轮及其工作特点．
.
点：
专 简单机械．
题：
分 （1）根据题意可知，使用的是定滑轮，不省力也不费距离，但可以改变力的方向；
析： 不计摩擦，所以拉力等于重力；根据W=Gh求出拉力做的功；
（2）根据定滑轮的特点分析改变方向后的拉力大小；
（3）知道阻力、知道阻力臂和动力臂的比值，可以根据杠杆平衡条件F ×l ﹦F ×l
1 1 2 2
进行计算．
解 解：（1）在提升重物的过程中，使用的滑轮是定滑轮，不省力也不费距离，不计摩
答： 擦，所以拉力等于重力，F=G=100N；
拉力做的功W=Gh=100N×0.5m=50J；
（2）若改变拉力的方向，因为使用的是定滑轮，拉力始终等于重力，所以拉力保持
不变；
（3）根据杠杆平衡时，F ×l ﹦F ×l ， =，
1 1 2 2
故所需拉力为：
F = F = =400N．
1 2
故答案为：50；不变；400．
点 此题主要考查的是学生对定滑轮特点、功的计算、杠杆的平衡条件的理解和掌握，
评： 基础性题目．
13．（3分）（2015•普陀区二模）某导体两端电压为6伏，通过它的电流为0.3安，则10
秒内通过该导体横截面积的电荷量为 3 库，电流做功 1 8 焦．当该导体两端电压变为
12伏时，它的阻值为 2 0 欧．
考 电量及其计算；欧姆定律的变形公式．
.
点：
专 电流和电路；欧姆定律．
题：
分 已知通过该导体的电流和通过的时间，根据公式I=可求通过该导体横截面的电荷
析： 量．已知电荷量和导体两端的电压，根据公式W=QU可求电流做的功．当导体两端
电压为6V时，通过该导体的电流为0.3A，根据公式R=可求电阻，当电电压变化
时，电阻不变．
解 解：根据公式I=可知，10秒内通过该导体横截面的电荷量为Q=It=0.3A×10s=3C，
答： 电流做功W=QU=3C×6V=18J，根据公式I=可知，导体的电阻R== =20Ω，当电压变化时，电阻不变，还是
20Ω．
故答案为：3；18；20．
点 本题考查电量、电流做功、电阻的计算，关键是公式及其变形的应用，还要知道影
评： 响电阻大小的因素是导体的长度、横截面积、温度还有材料，与电流和电压的大小
无关．
14．（3分）（2015•普陀区二模）如图所示，重力为20牛、体积为0.4×10﹣3m3的金属球
一 半浸入水中，金属球所受浮力为 2 牛．若在杯中继续加水直到金属球全部浸没，若
水深0.1米，则水对容器底部的压强为 100 0 帕，该球受到重力与支持力的合力大小为
4 牛．
考 浮力大小的计算；液体的压强的计算．
.
点：
专 压强、液体的压强；浮力．
题：
分 （1）已知金属球有一半体积浸没在水中，利用F浮=ρgV排 可求得小球在水中所受到
析： 的浮力；
（2）已知水的深度，利用P=ρgh可求的水对容器底增加的压强．
（3）先计算出完全浸没时受到的浮力，再根据G﹣F浮 计算出金属球对容器的压
力，压力与容器对小球的支持力是相互作用力，大小相等．
解 解：（1）金属球一半的体积浸没，则V排=V物=×0.4×10﹣3m3=0.2×10﹣3m3，
答： 在水中所受到的浮力：
F浮=ρgV排=1000kg/m3×10N/kg×0.2×10﹣3m3=2N．
（2）水对容器底的压强：
p=ρgh=1000kg/m3×10N/kg×0.1m=1000Pa；
（3）小球完全浸没，受到的浮力为F =1000kg/m3×10N/kg×0.4×10﹣3m3=4N，
金属球对容器的压力F压=G﹣F =20N﹣4N=16N，
容器对金属球的支持力F支=F压=16N，
球受到重力与支持力的合力为F=20N﹣16N=4N．
故答案为：2；1000；4．
点 本题综合考查了液体压强的计算、浮力的计算（阿基米德原理），知识点多，但难
评： 度不大，属于中档题．
15．（2分）（2015•普陀区二模）在如图所示的电路中，电源电压保持不变，电路中除了
电阻R 和电阻R 其余均完好，当电键S由断开到闭合，电压表V 和V 示数均不变，则电
1 2 1 2
路故障为 R 短路或 R 断路 （写出所有可能）；为了进一步判断电路故障，在a点处串
1 2
联一个电流表，当电键S断开时，若电流表有示数，则电路故障一定为 R 短路 ．
1考 电流表、电压表在判断电路故障中的应用．
.
点：
专 欧姆定律．
题：
分 （1）由题故障在R 和R 上，S由断开到闭合，分析电路，根据两电压表示数都不
1 2
析： 变上分析判断故障的可能性；
（2）根据（1）中故障，由S断开电流表接入a点时有示数，判断故障．
解 解：（1）S断开，R 与R 串联，电压表分别测R 和R 电压；S闭合时，R 短路；
1 2 1 2 1
答： S由断开到闭合，电压表V 和V 示数均不变，①可能原来R 就短路了，V 示数等
1 2 1 1
于电源电压，V 示数始终为0；
2
②可能是R 断路，S断开时V 串联接入电路，示数几乎等于电源电压，故V 示数
2 1 2
为0；S闭合，R 短路，V 示数等于电源电压，V 示数还是为0；
1 1 2
（2）在a点处串联一个电流表，S断开时，若电流表有示数，则不可能是R 断路，
2
所以故障原因是R 短路了．
1
故答案为：R 短路或R 断路；R 短路．
1 2 1
点 本题考查电路故障的判断，由题中故障在R 和R 上，电路的故障可能是断路或短
1 2
评： 路，假定故障根据电压表的示数不变检验可找出故障原因．有一定难度．
16．（3分）（2015•普陀区二模）飞机主要选用铝和铝合金做的．纯铝很软，人们在纯铝
中加入4%的铜与少量的镁、锰、硅、铁等，制出了硬铝．在金属中，铝已经够轻了，后来
科研人员受泡沫塑料作用的启发，又研制出了更轻的铝﹣﹣﹣﹣﹣﹣﹣﹣泡沫铝．在纯铝
或铝合金中加入添加剂后，经过发泡工艺处理，使其密度仅为金属铝的0.1﹣﹣0.4倍，它
会像木头一样漂浮在水中；并使得泡沫铝兼有金属和气泡的特征，具有优异的物理、化学
性能．目前用泡沫铝来做飞机与火箭是最理想的材料，还具有广阔的应用领域．请回答下
列问题：
（1）在纯铝中加入4%的铜与少量的镁、锰、硅、铁等制成了硬铝，“硬铝”的优点是
密度小，硬度大 ．
（2）“泡沫铝”与铝相比又有了 能保温、隔音、不易锈蚀 的优点（从力、声、热等角
度分析，至少谈两点），“泡沫铝”的这些特点，你认为还可以应用在 用来制作保温材
料 （至少举一例）．
考 密度的应用与物质鉴别．
.
点：
专 密度及其应用．
题：
分 阅读所给材料，然后根据材料内容分析答题：
析： 铝的质地比较软，很容易发生形变，硬铝就克服了这种缺点；
泡沫铝的优点：能保温、隔音、不易锈蚀等
解 解：（1）由所给材料控制，铝的质地比较软，很容易发生形变，当制成硬铝后，就
答： 克服了纯铝软的特点，硬铝的优点是：密度小，硬度大；
（2）由所给材料控制，泡沫铝的优点：能保温、隔音、不易锈蚀等；
泡沫铝可以用来制作保温材料．
故答案为：（1）密度小，硬度大；（2）能保温、隔音、不易锈蚀；用来制作保温
材料．
点 本题考查学生对铝的密度的认识，相比其他金属，在体积相同的情况下，铝的质量
评： 较小；约掌握信息题的解题方法．
三、作图题（8分）17．（2分）（2015•普陀区二模）在图中物体静止在水平面上，受到竖直向上、大小为4
牛的支持力．用力的图示法画出它所受的重力G．
考 重力示意图．
.
点：
专 重力、弹力、摩擦力．
题：
分 （1）力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出
析： 来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用
点；
（2）物体放在水平地面上时，受到地面的支持力和物体的重力相等；
（3）重力的作用点在物体的中心，无论物体处于什么状态，重力的方向都是竖直向
下的．
解 解：因为物体在竖直方向上受到的重力和支持力是一对平衡力，因此重力的大小等
答： 于支持力的大小，即为4N；
过物体的重心作竖直向下的、大小为4N的力（即重力）．如图所示
点 在静止状态下，物体所受的重力与支持力是一对平衡力，搞清了这一点，再分析力
评： 的三要素，才能顺利画出这个力．
18．（4分）（2015•普陀区二模）根据图中通电螺线管的N极，标出磁感线方向、小磁针
的N极，并在括号内标出电源的正、负极．
考 通电螺线管的极性和电流方向的判断．
.
点：
专 磁现象、电生磁．
题：
分 ①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．
析： ②根据通电螺线管的磁极判断出磁感线的方向．在磁体外部，磁感线总是从N极发
出，回到S极．
③根据安培定则判断出电流的方向，确定电源的正负极．
解 解：①由图可知，通电螺线管的右端为N极，根据异名磁极相互吸引，同名磁极相
答： 互排斥，则小磁针的右端为S极，左端为N极．
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向
左的．
③根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方
向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负
极．
故答案如图所示：点 本题考查了磁极间的相互作用规律，磁感线的特点以及利用手安培定则判断螺线管
评： 极性或电流方向的重要方法，应能做到灵活应用；同时还要注意小磁针静止时N极
所指的方向为该点磁感线的方向．
19．（2分）（2013•梧州）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中
所成的像A′B′．
考 平面镜成像的相关作图．
.
点：
专 作图题；压轴题．
题：
分 平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左
析： 右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
解 解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即
答： 为AB在平面镜中的像．如图：
点 平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据
评： 光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容
易．
四、计算题（22分）
20．（4分）（2012•上海）质量为2千克的水，温度升高了50℃．求水吸收的热量Q吸 ．
[c水=4.2×103 焦/（千克•℃） ．
]
考 热量的计算．
.
点：
专 比热容、热机、热值．
题：
分 解决此题要结合热量公式Q吸=cm△t即可求解．
析：
解 解：Q吸=c水m△t
答： =4.2×1O3J/（kg•℃）×2kg×50℃=4.2×1O5J；
答：水吸收的热量为4.2×105J．
点 解决此题要利用热量的公式进行计算，正确理解“温度升高了50℃”的物理意义，注
评： 意比热容的单位的书写．
21．（8分）（2015•普陀区二模）如图所示，实心均匀正方体A、B质量均为8千克，分
别放置在水平地面上．
A的体积为1×10﹣3米3，B的边长为0.2米．
求：①物体A的密度ρ ；
A
②物体B对地面的压强P ；
B
③现沿竖直方向分别将A、B切去相同厚度l，并将切去部分叠放在对方剩余部分的上表面
（保持原放置方向不变）．请比较叠放前后A、B对地面的压强变化量△P 、△P 的大小
A B
关系，并写出推导过程．
考 密度的计算；压强的大小及其计算．
.
点
：
专 密度及其应用；压强、液体的压强．
题
：
分 ①已知质量与体积，应用密度公式可以求出物体的密度；
析 ②物体对水平地面的压力等于物体的重力，应用压强公式可以求出压强；
： ③求出切去部分的质量，然后应用压强公式求出压强，再求出压强的变化量．
解 解：①A的密度：
答
： ρ = = =8×103kg/m3；
A
②B对地面的压强：
p == = = =2000Pa；
B
③A的体积V
A
=L
A
3，A的边长：
L = = =0.1m，
A
B的密度：ρ = = =1×103kg/m3；
B
物体对水平地面的压强：
p=== = = =ρgh，
沿竖直方向分别将A、B切去相同厚度l，
A、B剩余部分对水平地面的压强不变，
将切去部分叠放在对方剩余部分的上表面，
则物体对地面压强的变化量等于切下部分对地面的压强，
切去A的部分放在B上，B的压强变化量：
△p
B
= = = = = P
a，
切去B的部分放在A上，A的压强变化量：△p
A
= = = = =
Pa，
Pa＞ Pa，△p ＞△p ；
A B
答：①物体A的密度ρ 为8×103kg/m3；
A
②物体B对地面的压强P 为2000Pa；
B
③现沿竖直方向分别将A、B切去相同厚度l，并将切去部分叠放在对方剩余部分的上
表面（保持原放置方向不变）．A、B对地面的压强变化量△P 大于△P ，过程如上
A B
所述．
点 本题考查了求密度、压强、压强的变化量等问题，应用密度公式与压强公式即可正确
评 解题．
：
22．（10分）（2015•普陀区二模）在图（a）所示的电路中，电源电压为18伏保持不变，
电阻R 的阻值为10欧、R 的阻值为20欧．电流表、电压表的表盘如图（b）所示，闭合
1 2
电键S．
①求电流表A的示数；
②求电阻R 消耗的电功率；
2
③现有三个滑动变阻器，A：“10欧 2安”、B：“20欧 2安”、C：“50欧 1安”，
请选择其中一个替换电阻R 或R ．要求：选择适当的电表量程；闭合电键后，保证电路各
1 2
元件都能正常工作；滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化
量最小．
（a）应选滑动变阻器 A 替换定值电阻 R ；
1
（b）请算出电路中电流表A的最小变化量△I、以及所对应滑动变阻器接入电路中的阻值
变化范围．
考 欧姆定律的应用；电功率的计算．
.
点：
专 欧姆定律；电能和电功率．
题：
分 ①分析清楚电路结构，应用串联电路特点与欧姆定律求出电流表示数；
析： ②由电功率公式求出电阻消耗的电功率；
③滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化量最小，则
定值电阻阻值应最大，滑动变阻器最大阻值应最小，据此选择滑动变阻器与定值电
阻；然后应用串联电路特点与欧姆定律求出电流的变化量与滑动变阻器 接入电路的
阻值范围．
解 解：由图示电路图可知，两电阻串联，电流表测电路电流，
答： 电压表V 测R 两端电压，电压表V 测R 两端电压；
1 1 2 2
①电路电流：I= = 0.6A；
②电阻R 消耗的电功率：
2
P =I2R =（0.6A）2×20Ω=7.2W；
2 2③由I=可知，电阻两端电压：
U =IR =0.6A×10Ω=6V，
1 1
U =IR =0.6A×20Ω=12V，
2 2
由上计算可知：电流表的量程为0～0.6A，两电压表的量程均为0～15V，
题目要求“滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化量
最小”，
则电路的定值电阻阻值应最大，滑动变阻器最大阻值应最小，
因此需要用滑动变阻器A替换定值电阻R ，替换后滑动变阻器A与定值电阻R 串
1 2
联；
电路最大电流：I =0.6A，
max
此时滑动变阻器接入电路的阻值：
R滑最小= = = =10Ω时，
滑动变阻器最大阻值为10欧姆，则电路最小电流也是0.6A，
电流变化量：△I=0.6A﹣0.6A=0A，滑动变阻器接入电路的阻值为10Ω；
答：①电流表A的示数为0.6A；
②电阻R 消耗的电功率为7.2W；
2
③（a）应选滑动变阻器A替换定值电阻R ；
1
（b）电路中电流表A的最小变化量△I为0，应滑动变阻器接入电路中的阻值变化
范围是10Ω．
点 本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据电流
评： 表和电压表的规格确定电路中的最大和最小电流以及滑动变阻器接入电路的最大阻
值，本题只要按部就班的解答不难解出．
五、实验题（18分）
23．（4分）（2015•普陀区二模）图1所示的仪器是实验室用于测量 质量 的，称量前
需调节横梁两端的 平衡螺母 使天平横梁天平平衡； 在图2中，体温计的量程是 3 5 ～
42 ℃，它的示数为 38. 2 ℃．
考 天平的使用；体温计的使用及其读数．
.
点：
专 温度计、熔化和凝固；质量及其测量．
题：
分 （1）天平是测量质量的仪器，称量前，可调节天平横梁右端的平衡螺母，使天平平
析： 衡；
（2）体温计的测量范围是35～42℃；读数时，要先确认分度值后，再读数．
解 解：图1所示的仪器是托盘天平，实验室托盘天平用于测量物体的质量，称量前需
答： 调节横梁两端的平衡螺母使天平横梁天平平衡；
体温计是用来测量人体的温度，人的体温变化范围大约是35℃～42℃，所以体温计
的测量范围是35～42℃；该体温计的分度值为 0.1℃，现在示数为38.2℃．
故答案为：质量；平衡螺母；35～42；38.2．
点 此题考查了托盘天平的使用、体温计的分度值和测量范围及读数，托盘天平的使用
评： 是中考热点之一，掌握托盘天平的使用规则、注意事项等是解答此类题的关键．
24．（4分）（2015•普陀区二模）图1是“验证凸透镜成像规律”的实验器材，实验时需
保持烛焰、光屏中心与凸透镜的中心在 同一高度 ，为找到光屏上清晰放大的像，则应
该向 右 移动光屏找像（选填“右”或“左”）．用图2所示的装置可以验证浸没在液体中的物体受到的浮力与 物体排开液体体积 之间的关系，物体排开液体体积大小为
V ﹣V （选用图中字母）．
2 1
考 凸透镜成像规律及其探究实验；探究浮力大小的实验．
.
点：
专 透镜及其应用；浮力．
题：
分 （1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一
析： 条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心．
（2）利用物距与焦距的关系，结合凸透镜成像的规律即可得到答案．
（3）物体浸入液体所受到的浮力等于物体重力与弹簧测力计示数之差；根据控制变
量法的要求分析图示实验，根据实验控制的变量与实验现象分析答题．
（4）物体排开液体体积大小为两次体积之差．
解 解：（1）探究凸透镜成像的实验时，蜡烛、凸透镜、光屏，三者的中心应在同一高
答： 度；
（2）要在光屏上成清晰放大的像，根据凸透镜成像的规律可知，物距大于一倍焦距
小于二倍焦距，此时像距要大于二倍焦距，即小明应将光屏向右移动．
（3）控制液体密度相同而物体浸入液体的体积不同，可以探究浮力大小与物体排开
液体体积的关系．
（4）物体排开液体体积大小为V ﹣V ．
2 1
故答案为：同一高度；右；物体排开液体体积；V ﹣V ．
2 1
点 本题考查了凸透镜成像的规律和浮力实验现象分析，应用控制变量法分析图示实验
评： 情景即可正确解题，本题难度不大．
25．（5分）（2015•普陀区二模）在“测定小灯泡电功率”实验中，电源由3节新干电池
组成，小灯泡L标有“2.5V”字样，滑动变阻器标有
“20Ω 1A”字样．
①请用笔画线代替导线，将图1中实物电路正确连接完整．
要求：闭合电键S前，移动变阻器的滑片P至电阻丝的左端时，变阻器连入电路的阻值为
最大值．②下表是小刚同学测出的数据，第二次测量时电流表的示数如图（b）所示，将读数填入下
表中．
序号 电流（安） 电压（伏） 电功率（瓦） 亮暗程度 电功率平均值
（瓦）
1 0.16 1.0
2 1.4
0. 2
3 0.24 1.8
4 0.26 2.5
5 0.28 3.0
③根据表中的数据可知，当小灯泡正常发光时，小灯泡的电功率为 0.6 5 瓦，此时变阻
器接入电路中的电阻为 7. 7 欧．
④写出表格设计存在的不当之处： 电功率平均值一项是多余的 ．
考 电功率的测量．
.
点：
专 测量型实验综合题．
题：
分 ①测定小灯泡电功率的实验中，利用滑动变阻器调节灯泡两端电压，应将变阻器串
析： 联接入电路，根据要求完成实物连接；
②根据表中电流大小，判断电流表量程并读数；
③由表格数据，根据P=UI计算灯泡的额定功率，根据串联电路的电压特点计算出变
阻器电压，由R=计算此时变阻器接入电路中的电阻；
④灯泡功率在不同电压下，实际功率不同．
解 解：
答： ①测定小灯泡电功率的实验中，利用滑动变阻器调节灯泡两端电压，应将变阻器串
联接入电路，闭合开关P在左端处于最大值，所以应将右下接线柱接入电路，如图
所示：
②由表中电流值可知，电流表使用的是0﹣0.6A量程，分度值0.02A，由（b）图可
知电流表示数为0.2A；
③由表格数据，当灯泡电压为2.5V时的电流为0.26A，所以灯泡额定功率
P=UI=2.5V×0.26A=0.65W；
电源由3节新干电池组成，U=4.5V，此时变阻器电压U变=U﹣U
L
=4.5V﹣2.5V=2V，
所以变阻器连入阻值R变= = ≈7.7Ω；
④灯泡功率在不同电压下，实际功率不同，所以表格中不应该设置电功率的平均值
一项．
故答案为：①见上图；②0.2③0.65；7.7；④电功率平均值一项是多余的．
点 本题通过测灯泡功率的实验考查了电路连接、电流表读数、欧姆定律的电功率的计
评： 算等．特别注意的是：测定值电阻的阻值为减小误差须取平均值；测灯泡功率时，
由于不同电压下灯泡实际功率不同，不能取平均值．
26．（5分）（2015•普陀区二模）为了研究物体沿直线运动速度大小改变的快慢与哪些因
素有关，某小组同学进行了实验．实验过程中，他们将质量为1千克的物体放在光滑水平
面上，用三次大小不同的水平拉力使物体从静止开始做直线运动，利用DIS系统测出了一系列每隔0.1秒的速度，并选择从静止开始连续几个时刻的速度分别为v 、v 、v 、v ，并
1 2 3 4
将数据记录在下表中．
实验序号 拉力F（N） v （m/s） v （m/s） v （m/s） v （m/s）
1 2 3 4
1 1 0 0.1 0.2 0.3
2 2 0 0.2 0.4 0.6
3 3 0 0.3 0.6 0.9
①分析比较表格中第二行或第三行或第四行的数据及相关条件，可得出的初步结论是：用
相同的水平拉力使静止在光滑水平面上的物体做直线运动，运动时间越长的物体速度越
大 （选填“小”或“大”）．
②分析比较表格中 第 4 列（或第 5 列或第 6 列） 的数据及相关条件，可得出的初步结
论是：用水平拉力使静止在光滑水平面上、质量相同的物体做直线运动，在相同的时刻，
受到拉力越大的物体运动速度越大．
③请进一步综合分析比较表格中的数据及相关条件，并归纳得出结论．
（a）分析比较第二行或第三行或第四行相邻时间间隔的速度变化及相关条件，可得出的初
步结论是：用相同的水平拉力使静止在光滑水平面上的物体做直线运动， 相同时间内的
速度变化相同 ．
（b）分析比较第二行、第三行和第四行拉力及相邻时间间隔的速度变化及相关条件，可得
出的初步结论是：用不同的水平拉力使静止在光滑水平面上的物体做直线运动， 拉力越
大，相同时间内的速度变化越大 ．
④为了使该小组同学的实验更全面，你认为他们还应需 改变物体的质量 ，继续实验．
考 控制变量法与探究性实验方案．
.
点：
专 探究型实验综合题．
题：
分 ①根据表格中第二行或第三行或第四行的速度变化得出结论；
析： ②根据结论分析相同时刻不同拉力的物体速度大小关系得出结论；
③（a）分析同行相同时间间隔内速度的变化量得出结论；
（b）比较不同拉力作用下相同时间间隔内速度的变化情况得出结论；
④实验中还应需改变物体的质量进行实验探究．
解 解：①第二行或第三行或第四行的数据，物体在光滑的水平面上，所受拉力相同，
答： 时间越长，速度越大，可得相同的水平拉力使静止在光滑水平面上的物体做直线运
动，运动时间越长的物体速度越大；
②分析第4列或第5列或第6列的数据，在光滑水平面上物体的质量相同和所用时间
相同，物体所受拉力不同，且受到的拉力越大，物体运动的速度越大；
③（a）第二行或第三行或第四行相邻时间间隔的速度变化相同，可得出的初步结论
是：用相同的水平拉力使静止在光滑水平面上的物体做直线运动，相同时间内的速
度变化相同．
（b）第二行、第三行和第四行相邻时间间隔相同，拉力越大，相同时间内的速度变
化越大，可得用不同的水平拉力使静止在光滑水平面上的物体做直线运动，拉力越
大，相同时间内的速度变化越大．
④根据惯性与质量的关系，可知速度的改变可能还与质量有关，所以为了使该小组
同学的实验更全面，还应需改变物体的质量，继续实验．
故答案为：①大；②第4列（或第5列或第6列）；③（a）相同时间内的速度变化
相同；（b）拉力越大，相同时间内的速度变化越大；④改变物体的质量．
点 本题是研究物体沿直线运动速度大小改变的快慢与哪些因素有关的实验，考查了对
评： 实验数据的分析，关键掌握对控制变量法的应用．
