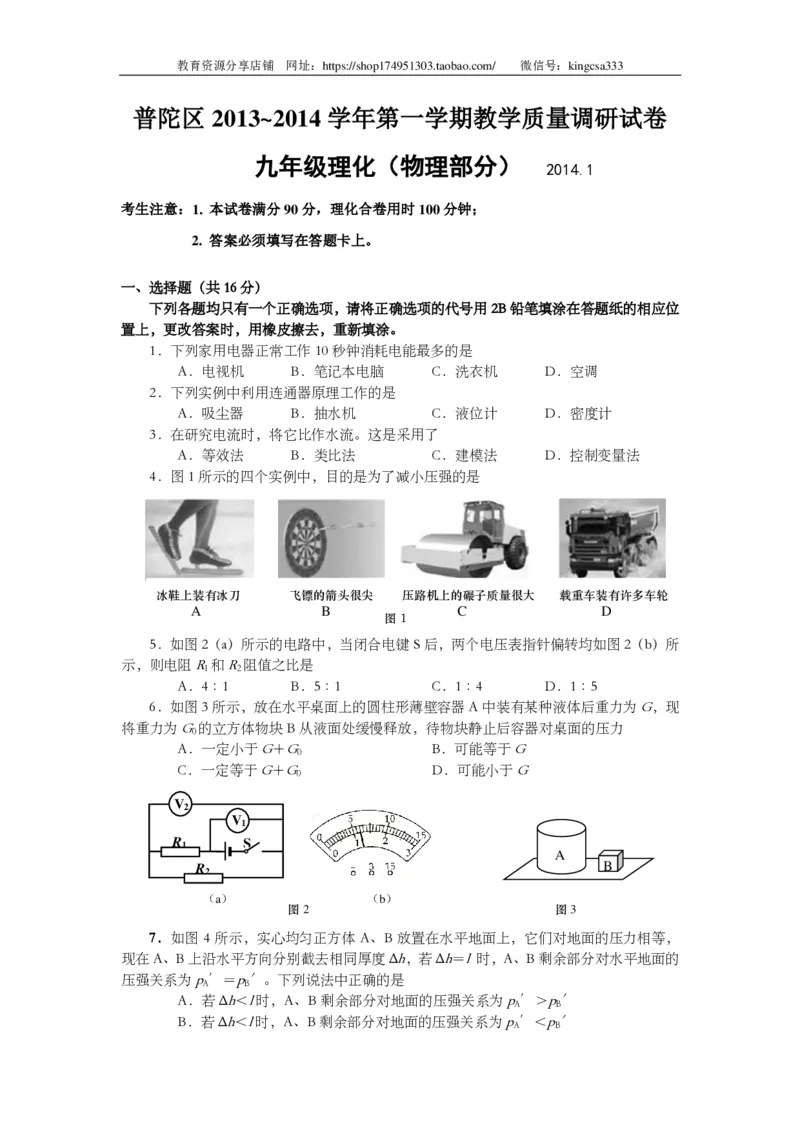

普陀区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。

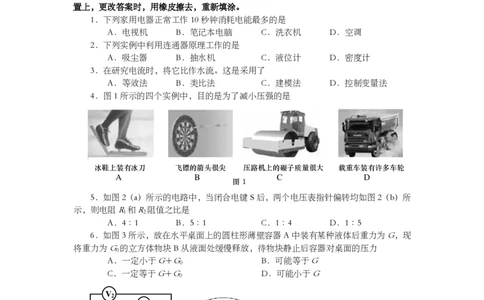

1．下列家用电器正常工作10秒钟消耗电能最多的是
A．电视机 B．笔记本电脑 C．洗衣机 D．空调
2．下列实例中利用连通器原理工作的是
A．吸尘器 B．抽水机 C．液位计 D．密度计
3．在研究电流时，将它比作水流。这是采用了
A．等效法 B．类比法 C．建模法 D．控制变量法
4．图1所示的四个实例中，目的是为了减小压强的是
冰鞋上装有冰刀 飞镖的箭头很尖 压路机上的碾子质量很大 载重车装有许多车轮
A B C D
图1
5．如图2（a）所示的电路中，当闭合电键S后，两个电压表指针偏转均如图2（b）所
示，则电阻R和R阻值之比是
1 2
A．4∶1 B．5∶1 C．1∶4 D．1∶5
6．如图3所示，放在水平桌面上的圆柱形薄壁容器A中装有某种液体后重力为G，现
将重力为G的立方体物块B从液面处缓慢释放，待物块静止后容器对桌面的压力
0
A．一定小于G＋G B．可能等于G
0
C．一定等于G＋G D．可能小于G
0
V
2
V
1
R 1 S
A
R B
2
（a） （b）
图2 图3
7．如图 4 所示，实心均匀正方体 A、B 放置在水平地面上，它们对地面的压力相等，
现在A、B上沿水平方向分别截去相同厚度Δh，若Δh＝l 时，A、B剩余部分对水平地面的
压强关系为p′＝p＇。下列说法中正确的是
A B
A．若Δh＜l时，A、B剩余部分对地面的压强关系为p′＞p＇
A B
B．若Δh＜l时，A、B剩余部分对地面的压强关系为p′＜p＇
A B教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

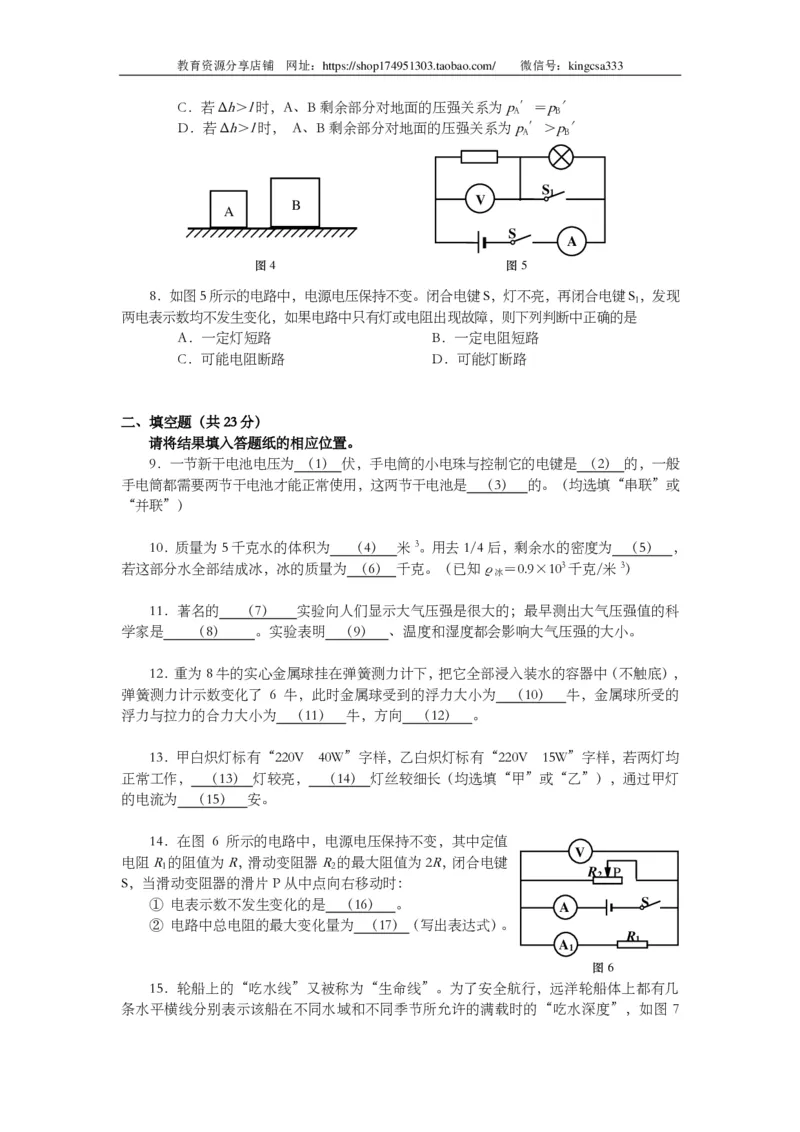

C．若Δh＞l时，A、B剩余部分对地面的压强关系为p′＝p＇
A B
D．若Δh＞l时， A、B剩余部分对地面的压强关系为p′＞p＇
A B
S
V
1
B
A
S
A
图4 图5
8．如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S，发现
1
两电表示数均不发生变化，如果电路中只有灯或电阻出现故障，则下列判断中正确的是
A．一定灯短路 B．一定电阻短路
C．可能电阻断路 D．可能灯断路

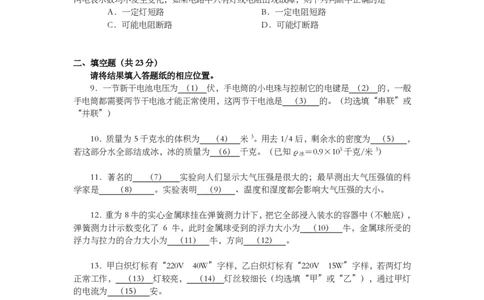

二、填空题（共23分）
请将结果填入答题纸的相应位置。
9．一节新干电池电压为 （1） 伏，手电筒的小电珠与控制它的电键是 （2） 的，一般
手电筒都需要两节干电池才能正常使用，这两节干电池是 （3） 的。（均选填“串联”或
“并联”）
10．质量为5千克水的体积为 （4） 米3。用去1/4后，剩余水的密度为 （5） ，
若这部分水全部结成冰，冰的质量为 （6） 千克。（已知ρ ＝0.9×103千克/米3）
冰
11．著名的 （7） 实验向人们显示大气压强是很大的；最早测出大气压强值的科
学家是 （8） 。实验表明 （9） 、温度和湿度都会影响大气压强的大小。
12．重为8牛的实心金属球挂在弹簧测力计下，把它全部浸入装水的容器中（不触底），
弹簧测力计示数变化了 6 牛，此时金属球受到的浮力大小为 （10） 牛，金属球所受的
浮力与拉力的合力大小为 （11） 牛，方向 （12） 。
13．甲白炽灯标有“220V 40W”字样，乙白炽灯标有“220V 15W”字样，若两灯均
正常工作， （13） 灯较亮， （14） 灯丝较细长（均选填“甲”或“乙”），通过甲灯
的电流为 （15） 安。
14．在图 6 所示的电路中，电源电压保持不变，其中定值
V
电阻R的阻值为R，滑动变阻器R的最大阻值为2R，闭合电键
1 2 R P
2
S，当滑动变阻器的滑片P从中点向右移动时：
① 电表示数不发生变化的是 （16） 。 A S
② 电路中总电阻的最大变化量为 （17） （写出表达式）。
R
A
1
1
图6
15．轮船上的“吃水线”又被称为“生命线”。为了安全航行，远洋轮船体上都有几
条水平横线分别表示该船在不同水域和不同季节所允许的满载时的“吃水深度”，如图 7教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

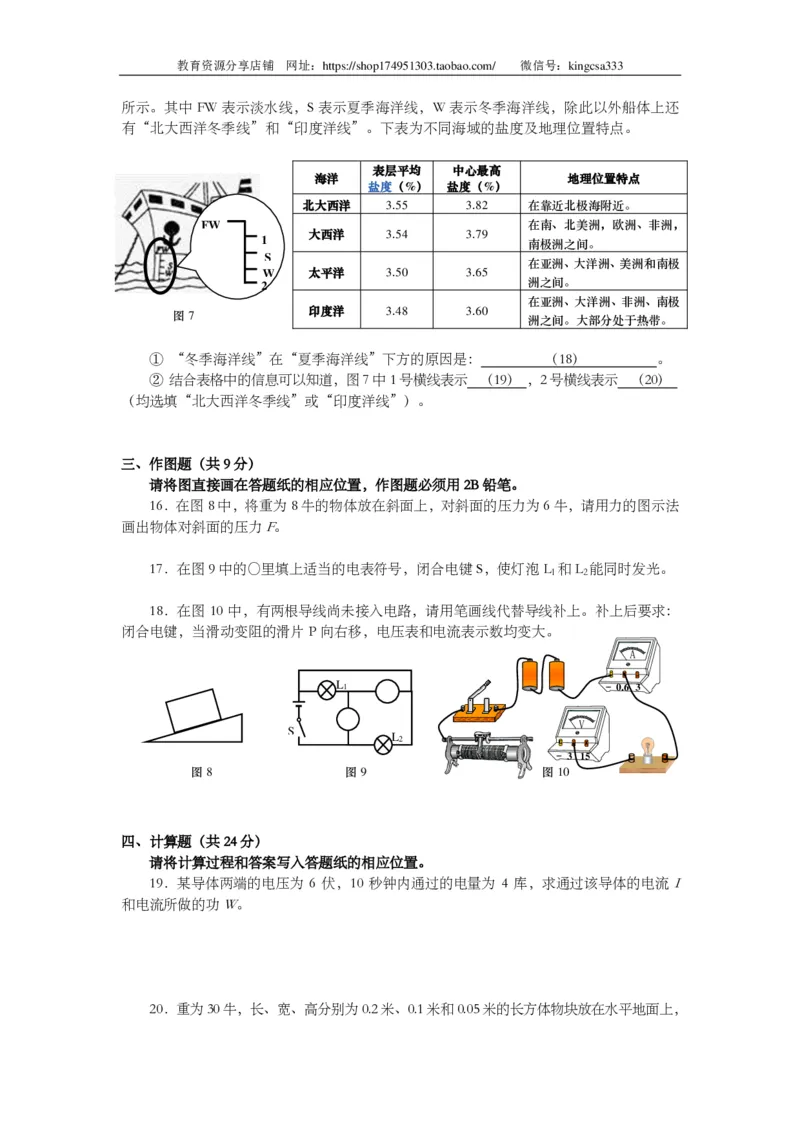

所示。其中FW表示淡水线，S表示夏季海洋线，W表示冬季海洋线，除此以外船体上还
有“北大西洋冬季线”和“印度洋线”。下表为不同海域的盐度及地理位置特点。
表层平均 中心最高
海洋 地理位置特点
盐度（%） 盐度（%）
北大西洋 3.55 3.82 在靠近北极海附近。
FW 在南、北美洲，欧洲、非洲，
大西洋 3.54 3.79
1 南极洲之间。
S
在亚洲、大洋洲、美洲和南极
W 太平洋 3.50 3.65
2 洲之间。
在亚洲、大洋洲、非洲、南极
印度洋 3.48 3.60
图7
洲之间。大部分处于热带。
① “冬季海洋线”在“夏季海洋线”下方的原因是： （18） 。
② 结合表格中的信息可以知道，图7中1号横线表示 （19） ，2号横线表示 （20）
（均选填“北大西洋冬季线”或“印度洋线”）。

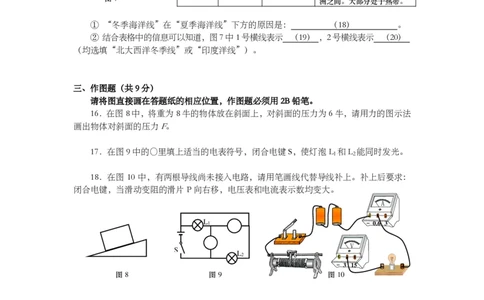

三、作图题（共9分）
请将图直接画在答题纸的相应位置，作图题必须用2B铅笔。
16．在图8中，将重为8牛的物体放在斜面上，对斜面的压力为6牛，请用力的图示法
画出物体对斜面的压力F。
17．在图9中的〇里填上适当的电表符号，闭合电键S，使灯泡L 和L 能同时发光。
1 2
18．在图 10 中，有两根导线尚未接入电路，请用笔画线代替导线补上。补上后要求：
闭合电键，当滑动变阻的滑片P向右移，电压表和电流表示数均变大。
A
L1 - 0.6 3
V
S
L2
- 3 15
图8 图9 图 10
四、计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
19．某导体两端的电压为 6 伏，10 秒钟内通过的电量为 4 库，求通过该导体的电流 I
和电流所做的功W。

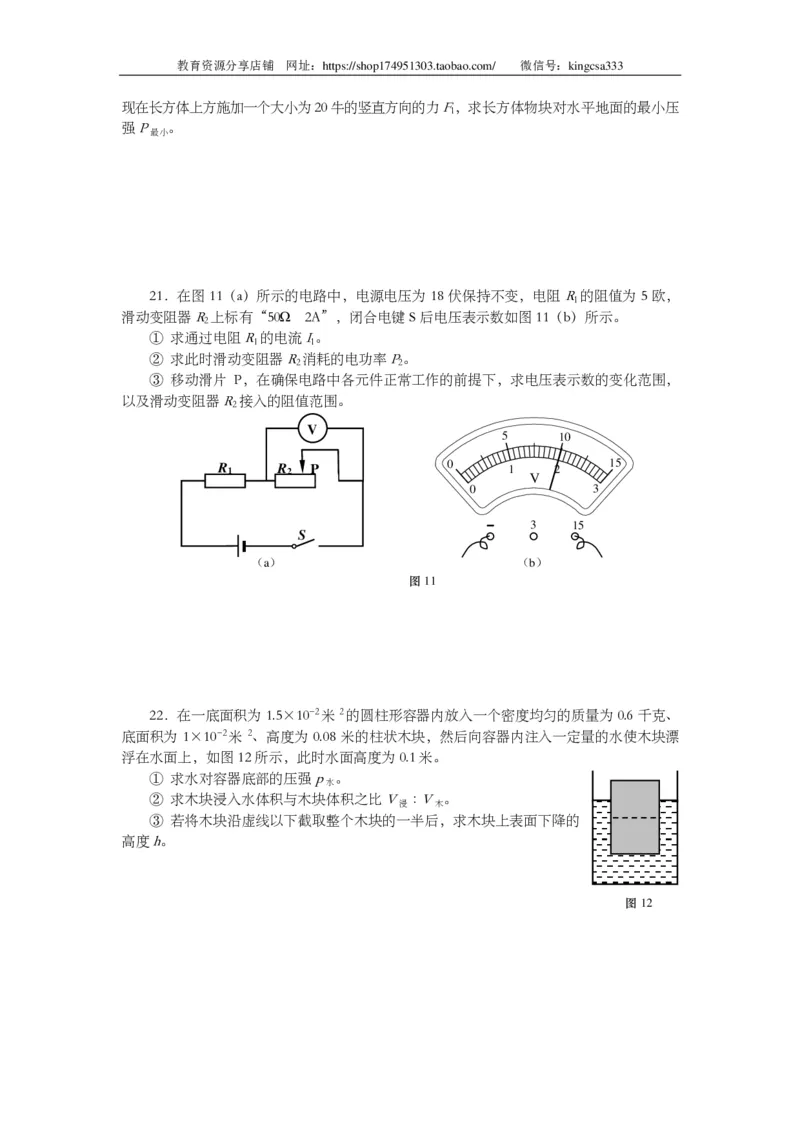

20．重为30牛，长、宽、高分别为0.2米、0.1米和0.05米的长方体物块放在水平地面上，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
现在长方体上方施加一个大小为20牛的竖直方向的力F，求长方体物块对水平地面的最小压
1
强P 。
最小

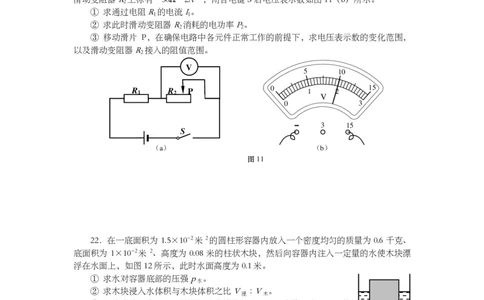

21．在图 11（a）所示的电路中，电源电压为 18 伏保持不变，电阻R的阻值为 5 欧，
1
滑动变阻器R上标有“50Ω 2A”，闭合电键S后电压表示数如图11（b）所示。
2
① 求通过电阻R的电流I。
1 1
② 求此时滑动变阻器R消耗的电功率P。
2 2
③ 移动滑片 P，在确保电路中各元件正常工作的前提下，求电压表示数的变化范围，
以及滑动变阻器R接入的阻值范围。
2
V
5 10
R 1 R 2 P 0 1 2 15
V
0 3
- 3 15
S
（a） （b）
（b） 图11
22．在一底面积为 1.5×10−2米 2的圆柱形容器内放入一个密度均匀的质量为0.6千克、
底面积为 1×10−2米 2、高度为 0.08 米的柱状木块，然后向容器内注入一定量的水使木块漂
浮在水面上，如图12所示，此时水面高度为0.1米。
① 求水对容器底部的压强p 。
水
② 求木块浸入水体积与木块体积之比V ∶V 。
浸 木
③ 若将木块沿虚线以下截取整个木块的一半后，求木块上表面下降的
高度h。
图12教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
丁 丁 丙 丙 乙乙 甲 甲

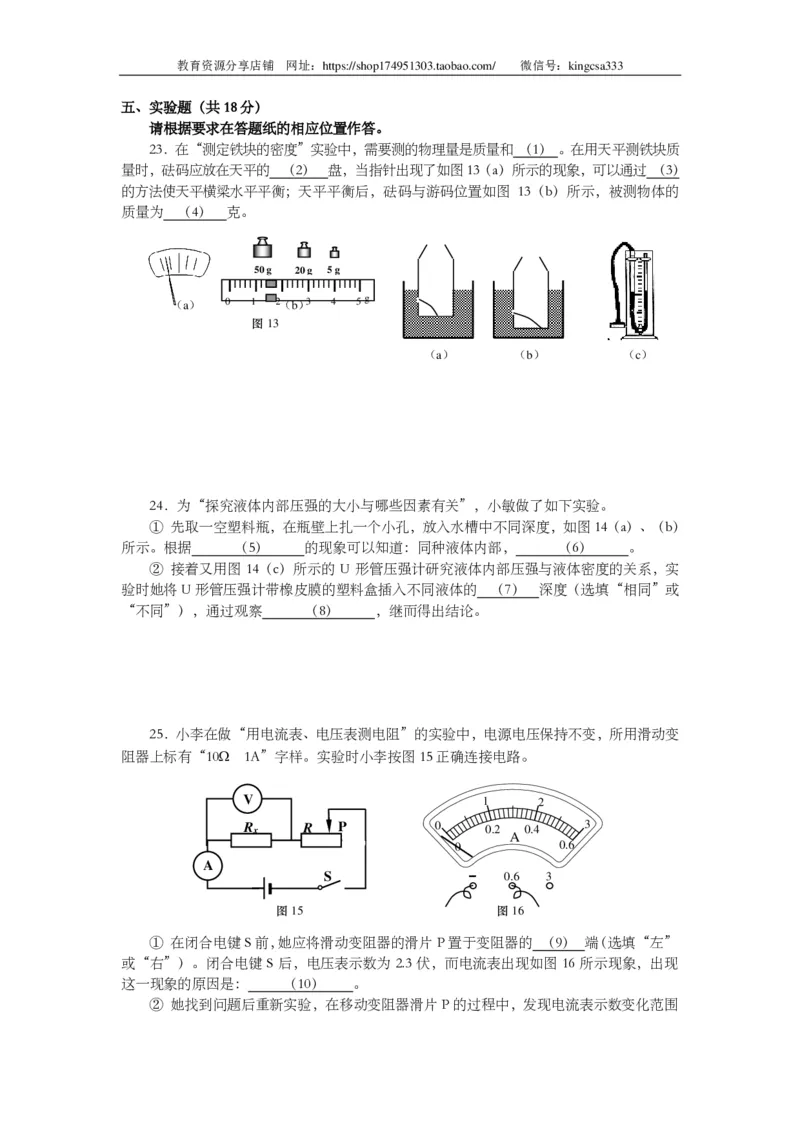

五、实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．在“测定铁块的密度”实验中，需要测的物理量是质量和 （1） 。在用天平测铁块质
量时，砝码应放在天平的 （2） 盘，当指针出现了如图13（a）所示的现象，可以通过 （3）
的方法使天平横梁水平平衡；天平平衡后，砝码与游码位置如图 13（b）所示，被测物体的
质量为 （4） 克。
50 g 20 g 5 g
（a） 0 1 2（ b ） 3 4 5 g
图13 图14
（a） （b） （c）
24．为“探究液体内部压强的大小与哪些因素有关”，小敏做了如下实验。
① 先取一空塑料瓶，在瓶壁上扎一个小孔，放入水槽中不同深度，如图14（a）、（b）
所示。根据 （5） 的现象可以知道：同种液体内部， （6） 。
② 接着又用图 14（c）所示的 U 形管压强计研究液体内部压强与液体密度的关系，实
验时她将U形管压强计带橡皮膜的塑料盒插入不同液体的 （7） 深度（选填“相同”或
“不同”），通过观察 （8） ，继而得出结论。
25．小李在做“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变
阻器上标有“10 1A”字样。实验时小李按图15正确连接电路。
V 1 2
R x R P 0 0.2 0.4 3
A
0 0.6
A
S - 0.6 3
图15 图16
① 在闭合电键S前，她应将滑动变阻器的滑片P置于变阻器的 （9） 端（选填“左”
或“右”）。闭合电键 S 后，电压表示数为 2.3 伏，而电流表出现如图 16 所示现象，出现
这一现象的原因是： （10） 。
② 她找到问题后重新实验，在移动变阻器滑片P的过程中，发现电流表示数变化范围教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
为0.22～0.46安，则电源电压为 （11） 伏。
③ 当变阻器滑片P移到某一位置时，观察到电压表示数为3.5伏，电流表示数为0.36安，
该位置在滑动变阻器中点位置的 （12） 侧（选填“左”或“右”）。
④ 通过实验测得R的阻值为 （13） 欧（精确到0.1欧）。
x

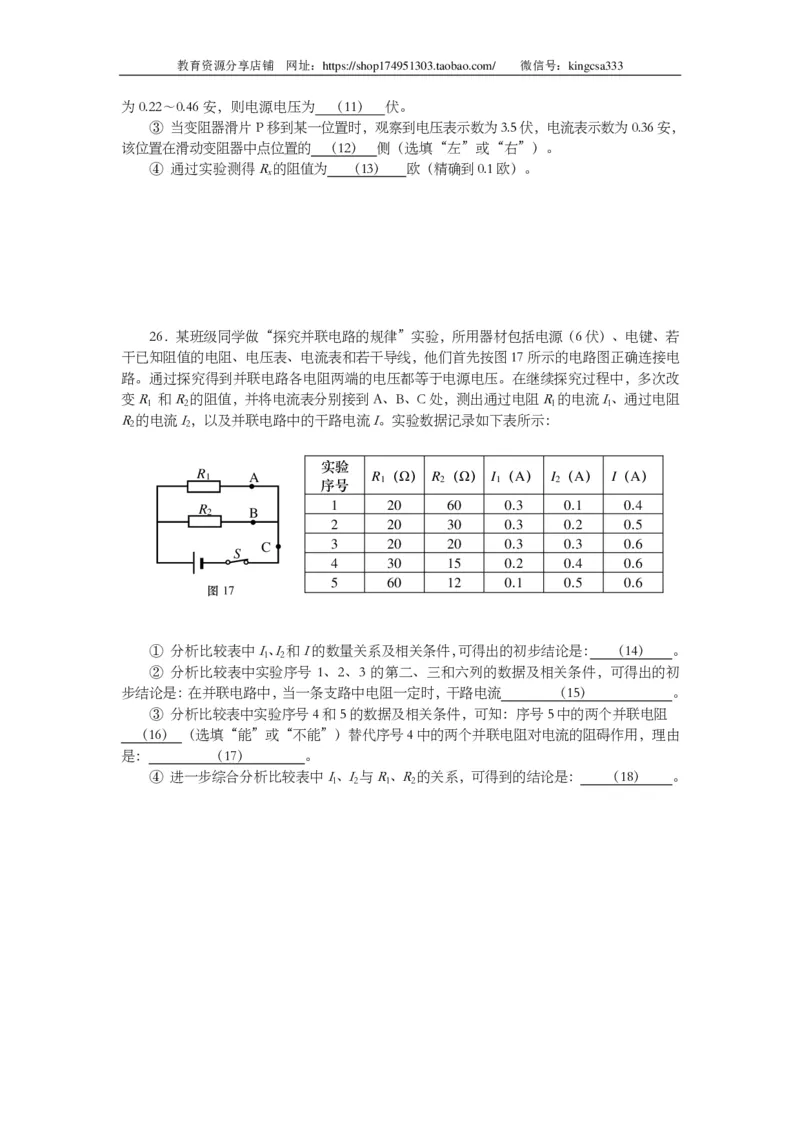

26．某班级同学做“探究并联电路的规律”实验，所用器材包括电源（6伏）、电键、若
干已知阻值的电阻、电压表、电流表和若干导线，他们首先按图17所示的电路图正确连接电
路。通过探究得到并联电路各电阻两端的电压都等于电源电压。在继续探究过程中，多次改
变R 和R的阻值，并将电流表分别接到A、B、C处，测出通过电阻R的电流I、通过电阻
1 2 1 1
R的电流I，以及并联电路中的干路电流I。实验数据记录如下表所示：
2 2
实验
R 1 A
序号
R 1 （Ω） R 2 （Ω） I 1 （A） I 2 （A） I（A）
R 1 20 60 0.3 0.1 0.4
2 B
2 20 30 0.3 0.2 0.5
C 3 20 20 0.3 0.3 0.6
S
4 30 15 0.2 0.4 0.6
图17
5 6 0 1 2 0 .1 0.5 0.6
① 分析比较表中I、I和I的数量关系及相关条件，可得出的初步结论是： （14） 。
1 2
② 分析比较表中实验序号 1、2、3 的第二、三和六列的数据及相关条件，可得出的初
步结论是：在并联电路中，当一条支路中电阻一定时，干路电流 （15） 。
③ 分析比较表中实验序号4和5的数据及相关条件，可知：序号5中的两个并联电阻
（16） （选填“能”或“不能”）替代序号4中的两个并联电阻对电流的阻碍作用，理由
是： （17） 。
④ 进一步综合分析比较表中I、I与R、R的关系，可得到的结论是： （18） 。
1 2 1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

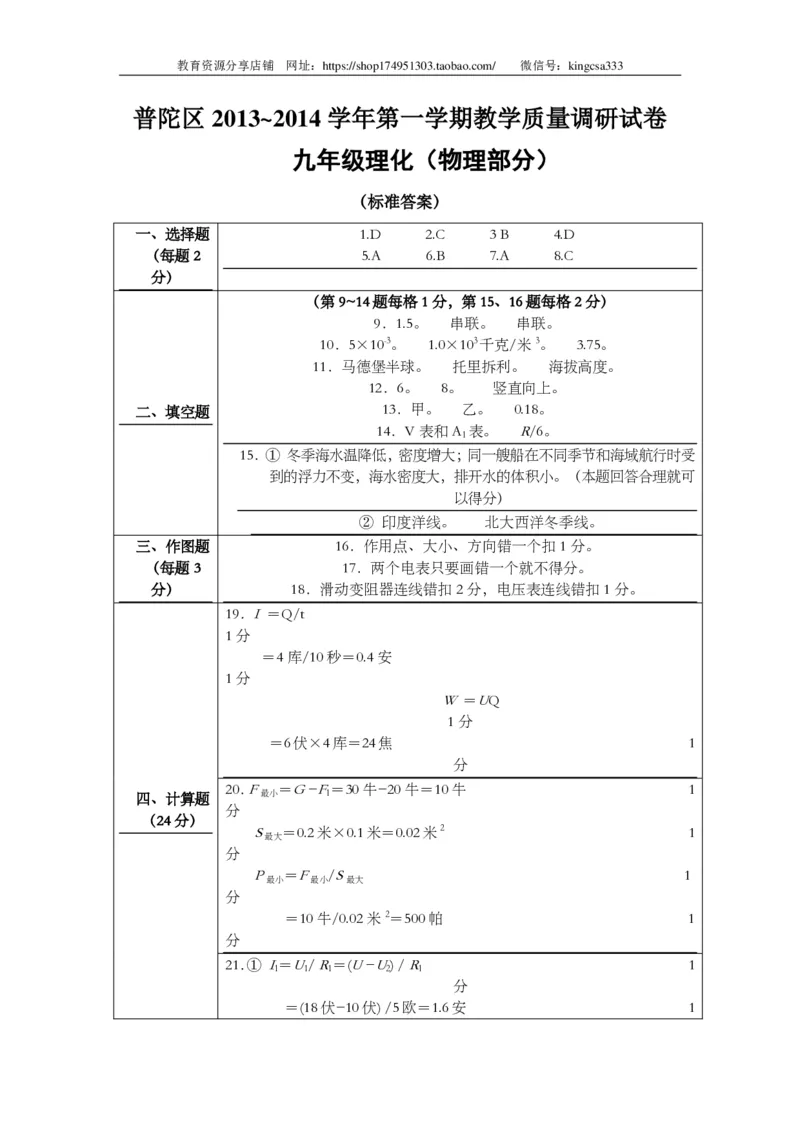

普陀区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
（标准答案）
一、选择题 1.D 2.C 3 B 4.D
（每题2 5.A 6.B 7.A 8.C
分）
（第9~14题每格1分，第15、16题每格2分）
9．1.5。 串联。 串联。
10．5×10-3。 1.0×103千克/米3。 3.75。
11．马德堡半球。 托里拆利。 海拔高度。
12．6。 8。 竖直向上。
二、填空题 13．甲。 乙。 0.18。
14．V表和A 表。 R/6。
1
15．① 冬季海水温降低，密度增大；同一艘船在不同季节和海域航行时受
到的浮力不变，海水密度大，排开水的体积小。（本题回答合理就可
以得分）
② 印度洋线。 北大西洋冬季线。
三、作图题 16．作用点、大小、方向错一个扣1分。
（每题3 17．两个电表只要画错一个就不得分。
分） 18．滑动变阻器连线错扣2分，电压表连线错扣1分。
19．I ＝Q/t
1分
＝4库/10秒＝0.4安
1分
W ＝UQ
1分
＝6伏×4库＝24焦 1
分
20．F ＝G −F＝30牛−20牛＝10牛 1
四、计算题 最小 1
分
（24分）
S ＝0.2米×0.1米＝0.02米2 1
最大
分
P ＝F /S 1
最小 最小 最大
分
＝10牛/0.02米2＝500帕 1
分
21．① I＝U/ R＝(U −U) / R 1
1 1 1 2 1
分
＝(18伏−10伏) /5欧＝1.6安 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
分

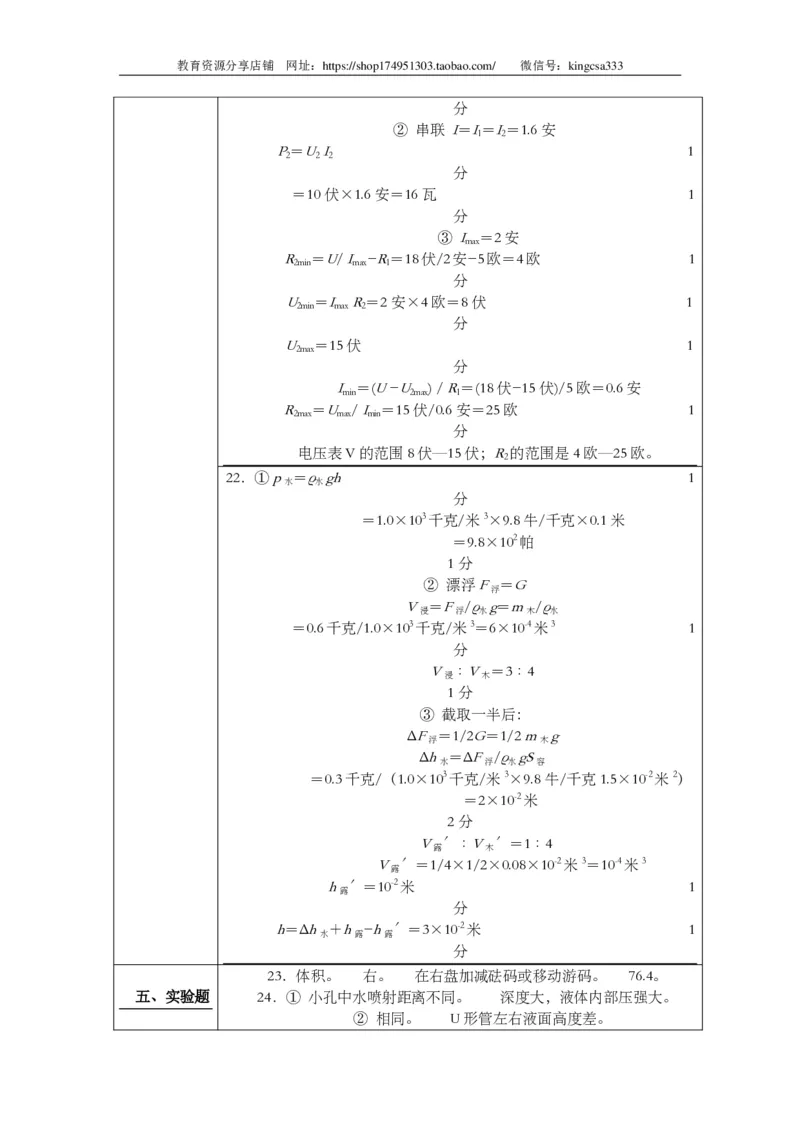

② 串联 I＝I＝I＝1.6安
1 2
P＝U I 1
2 2 2
分
＝10伏×1.6安＝16瓦 1
分
③ I ＝2安
max
R ＝U/ I −R＝18伏/2安−5欧＝4欧 1
2min max 1
分
U ＝I R＝2安×4欧＝8伏 1
2min max 2
分
U ＝15伏 1
2max
分
I ＝(U −U ) / R＝(18伏−15伏)/5欧＝0.6安
min 2max 1
R ＝U / I ＝15伏/0.6安＝25欧 1
2max max min
分
电压表V的范围8伏—15伏；R的范围是4欧—25欧。
2
22．① p ＝ρ gh 1
水 水
分
＝1.0×103千克/米3×9.8牛/千克×0.1米
＝9.8×102帕
1分
② 漂浮F ＝G
浮
V ＝F /ρ g＝m /ρ
浸 浮 水 木 水
＝0.6千克/1.0×103千克/米3＝6×10-4米3 1
分
V ∶V ＝3∶4
浸 木
1分
③ 截取一半后：
ΔF ＝1/2G＝1/2 m g
浮 木
Δh ＝ΔF /ρ gS
水 浮 水 容
＝0.3千克/（1.0×103千克/米3×9.8牛/千克1.5×10-2米2）
＝2×10-2米
2分
V ＇∶V ＇＝1∶4
露 木
V ＇＝1/4×1/2×0.08×10-2米3＝10-4米3
露
h ＇＝10-2米 1
露
分
h＝Δh ＋h −h ＇＝3×10-2米 1
水 露 露
分
23．体积。 右。 在右盘加减砝码或移动游码。 76.4。
五、实验题 24．① 小孔中水喷射距离不同。 深度大，液体内部压强大。
② 相同。 U形管左右液面高度差。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

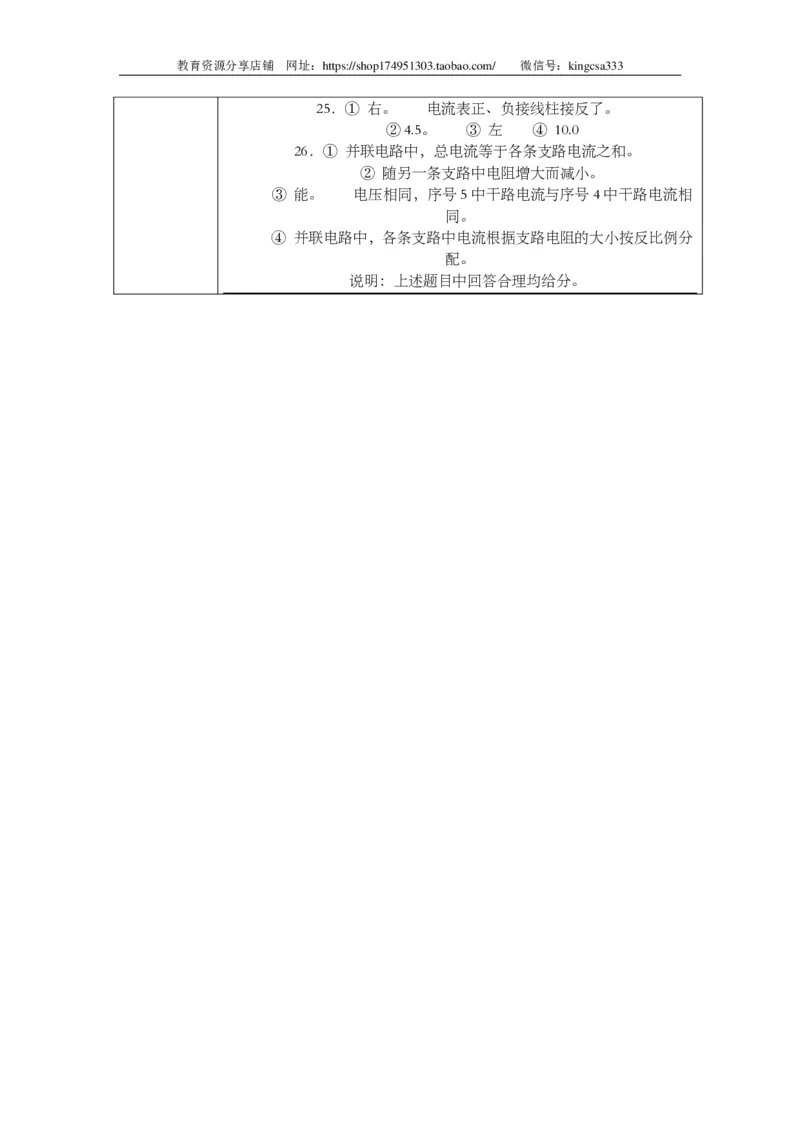

25．① 右。 电流表正、负接线柱接反了。
② 4.5。 ③ 左 ④ 10.0
26．① 并联电路中，总电流等于各条支路电流之和。
② 随另一条支路中电阻增大而减小。
③ 能。 电压相同，序号5中干路电流与序号4中干路电流相
同。
④ 并联电路中，各条支路中电流根据支路电阻的大小按反比例分
配。
说明：上述题目中回答合理均给分。
