嘉定区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2014.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

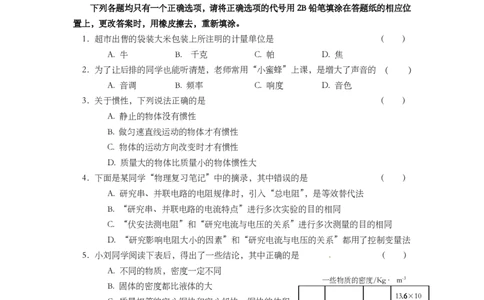

一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．超市出售的袋装大米包装上所注明的计量单位是 （ ）
A. 牛 B. 千克 C. 帕 D. 焦
2．为了让后排的同学也能听清楚，老师常用“小蜜蜂”上课，是增大了声音的 ( )
A. 音调 B. 频率 C. 响度 D. 音色
3．关于惯性，下列说法正确的是 （ ）
A. 静止的物体没有惯性
B. 做匀速直线运动的物体才有惯性
C. 物体的运动方向改变时才有惯性
D. 质量大的物体比质量小的物体惯性大
4．下面是某同学“物理复习笔记”中的摘录，其中错误的是 （ ）
A. 研究串、并联电路的电阻规律时，引入“总电阻”，是等效替代法
B. “研究串、并联电路的电流特点”进行多次实验的目的相同
C. “伏安法测电阻”和“研究电流与电压的关系”进行多次测量的目的相同
D. “研究影响电阻大小的因素”和“研究电流与电压的关系”都用了控制变量法
5．小刘同学阅读下表后，得出了一些结论，其中正确的是 （ ）
A. 不同的物质，密度一定不同
一些物质的密度/Kg· m-3
B. 固体的密度都比液体的大
13.6×10
C. 质量相等的实心铜块和实心铅块，铜块的体积 水 1.0×10 3 水银
3
比铅块的体积小
冰 0.9×10 3 松木 0.5×10 3
D. 同种物质在不同状态下，其密度不同
煤油 0.8×10 3 铜 8.9×10 3
6．保管室有两道门，只有当两道门都关上时（关上一道
门相当于闭合一个电键），值班室内的指示灯才会发 11.3×10
酒精 0.8×10 3 铅
光，表明门都关上了。图 1 中符合要求的电路是图
3
（ ）
S1 S1 S1
S1 S2 S2 S2 S2
A B C D教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图1
7．如图2所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平
地面上，甲和乙的质量相等。现从容器中抽取部分液体甲，并沿竖直方向切
去部分乙后，甲对容器底的压强P ′等于乙对地面的压强P ′，则原先甲
甲 乙
对容器底的压强P
甲
和乙对地面的压强P
乙
的关系是 （ ） 图2
A．P 可能大于P B．P 一定大于P
甲 乙 甲 乙
C．P 可能小于P D．P 一定等于 P
甲 乙 甲 乙

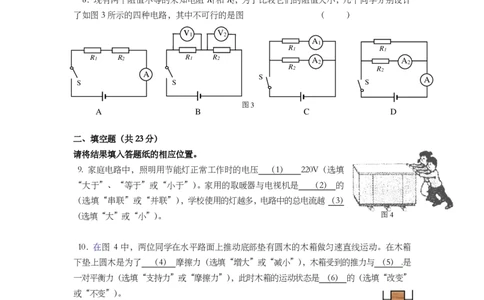

8．现有两个阻值不等的未知电阻R和R，为了比较它们的阻值大小，几个同学分别设计
1 2
了如图3所示的四种电路，其中不可行的是图 （ ）
v
V
1 2
A
1
R1 R1
R1 R2 R1 R2 A
2
A
2
R2 R2
A
S A
S S S
图3
A B C D
二、填空题（共23分）
请将结果填入答题纸的相应位置。
9. 家庭电路中，照明用节能灯正常工作时的电压 （1） 220V（选填
“大于”、“等于”或“小于”）。家用的取暖器与电视机是 （2） 的
（选填“串联”或“并联”），学校使用的灯越多，电路中的总电流越 （3）
（选填“大”或“小”）。 图4
10．在图 4 中，两位同学在水平路面上推动底部垫有圆木的木箱做匀速直线运动。在木箱
下垫上圆木是为了 （4） 摩擦力（选填“增大”或“减小”），木箱受到的推力与 （5） 是
一对平衡力（选填“支持力”或“摩擦力”），此时木箱的运动状态是 （6） 的（选填“改变”
或“不变”）。
11．如图5所示，重为9.8牛的木块静止在水面上，木块所受到的浮力大小为 （7）
牛，木块浸入水中的体积为 （8） 米 3。若将木块往下压，木块下表面所处
的深度增加了0.1米，则下表面受到水的压强增加了 （9） 帕。 图5
12．沿海地区昼夜温差比同纬度的内陆地区 （10） ，是因为水的比热容比砂石的比热
容 （11） （均选填“大”或“小”）。质量为 20 千克的水温度降低 5℃，水放出的热量
为 （12） 焦。[c = 4.2×l03焦/（千克·℃）]
水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
13．在10秒内通过某导体横截面的电荷量为8库，通过该导体的电流为 （13） 安，该
导体两端的电压为16伏，该导体的电阻为 （14） 欧。若将该导体两端的电压改变为8伏，
它的电阻为 （15） 欧。
R
L
A V
14．如图6所示电路中电键S闭合后，只有一个电表指针发生偏转，
S
故障可能出现在电阻R或灯L上，它们有可能断路或短路，若灯L
不发光则故障不可能是 （16） 。若灯 L 发光，则故障一定是 （17） 。（均选填
．．．
“L断路”、“L短路”、“R断路”或“R短路”） 图6

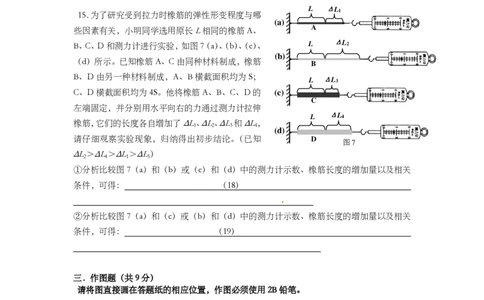

L ΔL1
15．为了研究受到拉力时橡筋的弹性形变程度与哪
(a)
些因素有关，小明同学选用原长L相同的橡筋A、 A
B、C、D和测力计进行实验，如图7（a）、（b）、（c）、 L ΔL2
(b)
（d）所示。已知橡筋A、C由同种材料制成，橡筋
B
B、D 由另一种材料制成，A、B横截面积均为S；
L ΔL3
C、D横截面积均为4S。他将橡筋A、B、C、D的 (c)
C
左端固定，并分别用水平向右的力通过测力计拉伸
L ΔL4
橡筋，它们的长度各自增加了ΔL、ΔL、ΔL和ΔL，
1 2 3 4
(d)
请仔细观察实验现象，归纳得出初步结论。（已知 D
图7
ΔL＞ΔL＞ΔL＞ΔL）
2 4 1 3
①分析比较图7（a）和（b）或（c）和（d）中的测力计示数、橡筋长度的增加量以及相关
条件，可得： （18）
②分析比较图7（a）和（c）或（b）和（d）中的测力计示数、橡筋长度的增加量以及相关
条件，可得： （19）
三．作图题（共9分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
16．如图8所示，重为4牛的物体静止在水平地面上，用力的图示法画出地面受到压力F。
17．在图9中，根据平面镜成像特点画出物体AB在平面镜MN中的像A'B'。
18．在图10电路中，请根据标出的电流方向，把电源、电流表和电压表三个元件符号填入
电路空缺处，填入后要求：当电键闭合时，灯L 和L 串联，电压表测L 的电压，且都能发
1 2 1
光。 M
◦
S
A
L
1
L
2
B
图8 N教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图9
图10
四．计算题（共24分）
请将计算过程和答案写入答题纸的相应位置。
小车
0.8
19． 如图11为某小车做直线运动的路程—时间图像。
0.6
请根据图中的信息求：
0.4
（1）该小车的速度为多少？ 0.2
图11
（2）在此运动过程中，该小车的动能____________（选填 0 2 4 6 8 10 12 t/秒
“减小”、“不变”或“增大”）。

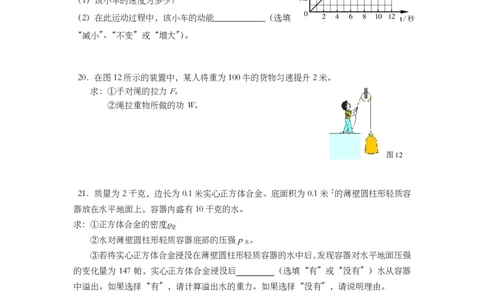

20．在图12所示的装置中，某人将重为100牛的货物匀速提升2米。
求：①手对绳的拉力F。
②绳拉重物所做的功W。
图12
21．质量为2千克，边长为 0.1米实心正方体合金。底面积为 0.1米2的薄壁圆柱形轻质容
器放在水平地面上，容器内盛有10千克的水。
求：①正方体合金的密度ρ
金
②水对薄壁圆柱形轻质容器底部的压强p 。
水
③若将实心正方体合金浸没在薄壁圆柱形轻质容器的水中后，发现容器对水平地面压强
的变化量为 147 帕，实心正方体合金浸没后 （选填“有”或“没有”）水从容器
中溢出。如果选择“有”，请计算溢出水的重力。如果选择“没有”，请说明理由。
22．在图13所示的电路中，电源电压为6伏且保持不变，电阻R为30欧，滑动变阻器上
l
标有“20Ω，2A”字样。当电键S断开时，电路中的电流表示数如图14所示。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
求：(1)滑动变阻器连入电路中的电阻。
(2)闭合电键S后，通过电阻R的电流。
l
(3)若用 3 欧或 10 欧的 R替代 R，再在 (选填
3 l
“AB”、“BC”、“CD”或“ED”)两点之间连接一个 （选
填“电压表”或“电流表”），移动滑动变阻器的滑片P，使电表
示数变化量最大，且电路元件正常工作。应选R为 欧,
3
并求出该电表的示数最大变化量。
图13
图14
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23.请你根据初中物理学习过程中对实验器材和装置的认识，进行判断：研究液体内部压强
的装置是图15 （1） 图； （2） 图中器材是在测定物质的密度实验中需要的；（3） 图
中器材可以测量物体受到重力大小； （4） 图中器材是可以用来改变电路中的电流强度。
【选填“（a）”、“（b）”、“（c）”或“（d）”】
[来源:学.科.网Z.X.X.K]
（a） （b） （c） （d）
图15
24.在图16中，光屏上所成清晰的像应是倒立（5） 的实像（选填“缩小”、“等大”或“放
大”），该实验现象可以说明（6） 的成像特点（选填“照相机”、
“幻灯机”或“放大镜”）。该凸透镜焦距可能为 （7） 厘米
（选填“10”、“12”、“15”），保持透镜位置不变，当蜡烛向左
移动时，应将光屏向（8） 移动才能再次得到清晰的像（选填
图16
“左”或“右”）。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
25. 小明同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。所用电压
表“0~15伏”量程损坏，但“0~3伏”量程完好。所用滑动变阻器上标有“20 2A”字样。
（1）小明连接的实物电路为图17(a)，其中有一根导线未连接，请用笔线代替导线在图中正
确连接，要求：当滑片向左移时，电压表示数变大。 （9） （用 2B 铅笔在答题纸的相应
位置连线）
(a) (b)
图17
（2）他实验步骤正确，闭合电键，观察到电压表、电流表的示数都为 0，若电路中只有一
处故障且只发生在电阻Rx或滑动变阻器R上，这一处故障原因可能是 （10） 。换用同
样规格的器材排除这处故障后，再闭合电键，观察到电压表、电流表的示数分别为2.4伏和
0.18安，则所用的电源电压为（11） 伏。
（3）小明继续减小变阻器连入电路中的阻值，同时在不更改器材的情况下，解决了实验中
遇到的困难。当滑动变阻器的滑片在某点时，电压表的示数如图17 (b)所示，则此时待测电
阻R 两端的电压为（12） 伏。
X
（4）接着，他移动滑动变阻器的滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），
观察到电流表示数为0.24安，则此次R 的阻值为（13） 欧。
X
26．某小组同学为了“研究串联电路的特点”连接了如图18所示电路。他们实验操作步骤
正确，电路元件完好，在闭合电键后，发现无论怎样移动滑片，两个电流表的指针偏离零刻
度线的角度都不相同，小明认为串联电路中各处的电流是相等的，出现上述现象的原因可能
是 （14） （写出一种即可）。他们解决问题后继续实验，移动滑片将数据记录在下表实
验序号1、2、3中，然后又改变电源电压后继续实验，将数据记录在下表实验序号4、5、6
中。
实验 A 1 A 2 V 1 V 2 V
示数 示数 示数 示数 示数
序号
（安） （安） （伏） （伏） （伏）
1 0.2 0.2 2 4 6
2 0.3 0.3 3 3 6
3 0.4 0.4 4 2 6
4 0.5 0.5 5 4 9
5 0.6 0.6 6 3 9
图18 6 0.7 0.7 7 2 9教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）小强分析比较表中每次实验中各电压表示数及相关条件，可得出了串联电路的电压特
点：在串联电路中两端的总电压等于 （15） 。
（2）小红分析了表中电流表 A 的示数与电压表 V 的示数及相关条件，发现这个实验也可
1 1
验证欧姆定律，她得出的结论是：对同一电阻而言， （16） 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
嘉定区 2013~2014 学年第一学期教学质量调研试卷
九年级理化（物理部分）
答案要点和评分参考 2014.01
题 号 答案要点及评分说明
一、16分
1．B。 2．C。 3．D。 4．C。 5．D。 6．A。 7．B。 8．A。
（每题2分）
说明：第9~14题每格1分；第15、16题每格2分
9． 等于；并联；大。
10．减小；摩擦力；不变
11．9.8；10-3；980。
12．小；大； 4.2×l05。
二、23分 13．0.8；20；20。
14．L断路、L短路、R短路；R短路
15．①橡筋的原长、横截面积相同，受到的拉力大小相同，橡筋所用材
料不同的情况下，弹性形变程度不同。
②橡筋的原长、所用材料相同，受到的拉力大小相同，横截面积小的橡
筋，弹性形变程度大。
16．大小、方向、作用点正确3分
三、9分
17.虚线、箭头、字母正确3分；若不对称不得分。
（每题3分）
18．略。
s 0.6米
（1）v 0.1米/秒 （公式、代入、答案各1分）
19． t 6秒
（4分） （代入合理均可）
[来源:Zxxk.Com]
（2）不变（1分）
[来源:学科网ZXXK]
①F＝G＝100牛 1分
20.
②W＝Fs＝100牛×2米＝200焦 3分
（4分）
（公式、代入、答案各1分）
四、24分
① ρ=m/V=2千克/（0.1米）3=2×103千克/米3 2分
② F= G=mg =10千克×9.8牛/千克=98牛 1分
p＝F /S=98牛/0.1米2=980帕 2分
21．
③ Δp＝ΔF /S=（2千克×9.8牛/千克）/0.1米2=196帕＞147
（7分）
帕。所以“有”水溢出。 1分
G溢=ΔF=ΔP′S=(196帕–147帕) ×0.1米2=4.9牛 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
解：(1) ∵ R与R并联
1 2
U＝U＝U ＝6伏 1分
2 1
∴R＝
2
22．
（9分）
U
I
2
2
＝
6
1
伏
安
＝6欧 2分
（2）I＝
1
U
R
1
1
＝
伏 6
欧 3 0
＝0.2安 2分
（3）AB或CD（两个答案都要写出）；（1分）
电流表（1分）； 10；（1分）
I ＝
2min
R
U
2
2
m ax
6伏
＝ ＝0.3安
20欧
I ＝2安
2max
△I＝I －I ＝2安－0.3安＝1.7安 1分
2 2max 2min
说明：单位错总扣1分。
23．
（c）；（b）；（a）；（d）。
（4分）
24．
放大； 幻灯机； 10 或12； 左。
（4分）
（9）将电键的右接线柱与滑动变阻器的左下接线柱相连；
五、实验题（共 25．
滑动变阻器R断路； 6 伏； 4； 15。
18分） （5分）
（14）两个电流表使用的量程不同或两个电流表至少有一个
没有调零（写出一种即可）；（1分）
26．
（15）各串联电阻两端的电压之和。（2分）
（5分）
（16）通过它的电流与它两端的电压成正比。（2分）
