嘉定区 2014~2015 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2015.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）

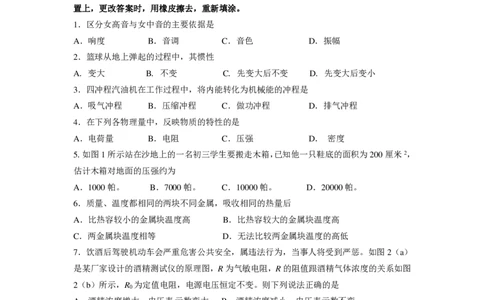

下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．区分女高音与女中音的主要依据是
A．响度 B．音调 C．音色 D．振幅
2．篮球从地上弹起的过程中，其惯性
A. 变大 B. 不变 C. 先变大后不变 D. 先变大后变小
3．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．在下列各物理量中，反映物质的特性的是
A．电荷量 B．电阻 C．压强 D． 密度
5.如图1所示站在沙地上的一名初三学生要搬走木箱，已知他一只鞋底的面积为200厘米2，
估计木箱对地面的压强约为
A．1000帕。 B．7000帕。 C．10000帕。 D．20000帕。
6．质量、温度都相同的两块不同金属，吸收相同的热量后
A．比热容较小的金属块温度高 B．比热容较大的金属块温度高
C．两金属块温度相等 D．无法比较两金属块温度的高低
7．饮酒后驾驶机动车会严重危害公共安全，属违法行为，当事人将受到严惩。如图2（a）
是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图
2（b）所示，R 为定值电阻，电源电压恒定不变。则下列说法正确的是
0
A．酒精浓度增大，电压表示数变大 B．酒精浓度减小，电压表示数不变
C．酒精浓度增大，电流表示数变小 D．酒精浓度减小，电压表与电流表示数的比值变大
R/Ω
R R
0
[来源:学|科|网Z|X|X|K]
V
S
A
0 酒精浓度
图1 （a） 图2 （b）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8．有一密度均匀的长方体铜块，被截成A、B两块，如图3所示。已知L ：L ＝2：1，则
A B
它们对水平桌面的压力和压强之比为
A．F :F ＝2:1 p :p ＝2:1
A B A B
B．F :F ＝1:2 p :p ＝1:1
A B A B 乙
C．F :F ＝2:1 p :p ＝1:1
A B A B
D．F :F ＝1:2 p :p ＝2:1
A B A B
图3
二、填空题（共26分）
请将结果填入答题纸的相应位置。

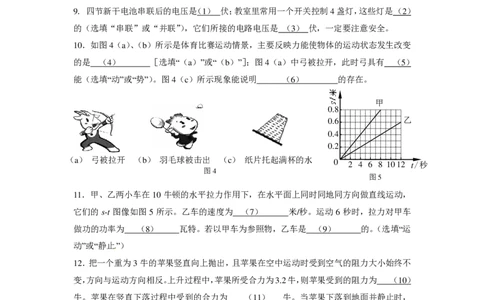

9. 四节新干电池串联后的电压是（1） 伏；教室里常用一个开关控制4盏灯，这些灯是 （2）
的（选填“串联”或“并联”），它们所接的电路电压是 （3） 伏，一定要注意安全。
10．如图4（a）、（b）所示是体育比赛运动情景，主要反映力能使物体的运动状态发生改变
的是 （4） ［选填“（a）”或“（b）”］；图4（a）中弓被拉开，此时弓具有 （5）
能（选填“动”或“势”）。图4（c）所示现象能说明 （6） 的存在。
甲
0.8
0.6 乙
0.4
0.2
（a） 弓被拉开 （b） 羽毛球被击出 （c） 纸片托起满杯的水
0 2 4 6 8 10 12 t/秒
图4
图5
11．甲、乙两小车在 10 牛顿的水平拉力作用下，在水平面上同时同地同方向做直线运动，
它们的 s-t 图像如图5 所示。乙车的速度为 （7） 米/秒。运动6 秒时，拉力对甲车
做功的功率为 （8） 瓦特。若以甲车为参照物，乙车是 （9） 的。（选填“运
动”或“静止”）
12．把一个重为3牛的苹果竖直向上抛出，且苹果在空中运动时受到空气的阻力大小始终不
变，方向与运动方向相反。上升过程中，苹果所受合力为3.2牛，则苹果受到的阻力为 （10）
牛。苹果在竖直下落过程中受到的合力为 （11） 牛。当苹果下落到地面并静止时，
苹果所受的重力和 （12） 力是一对平衡力。
13.某导体两端电压为3伏，通过它的电流为0.3安，导体的电阻为 （13） 欧，10秒
内通过该导体横截面的电荷量为 （14） 库，当导体中的电流减小为0.2安时，该导体
的电阻为 （15） 欧。
14.在各种不同色光中，红、 （16）、蓝叫做三原色光。在结冰的路面上行驶的汽车紧急刹
车后滑行时，由于车轮受到的 （17） 摩擦力（选填“滑动”或“滚动”）比较小，容易
造成事故。天气寒冷时，通过搓手可以使手暖和起来，这是通过 （18） 方式改变内能。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
15．如图6所示电路中，电源电压恒定，R 为定值电阻，R 为滑动变阻器。S闭合后，三个
l 2
电表均有示数。
①若将滑动变阻器滑片自右向左端移动时，电流表 A 示数
将 （19） ，电压表V 的示数将 （20） 。
2
②若将电压表 V 和电流表 A 交换，电压表 V 的示数将
1 1
（21） ，电流表 A 的示数将 （22） 。
（均选填“变大”、“不变”或“变小”）。
图6

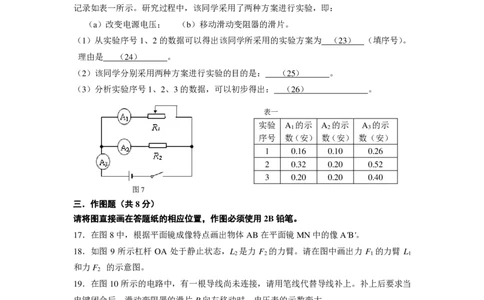

16. 如图 7 所示是某同学为研究“并联电路电流的特点”所设计的实验电路，实验后数据
记录如表一所示。研究过程中，该同学采用了两种方案进行实验，即：
（a）改变电源电压； （b）移动滑动变阻器的滑片。
（1）从实验序号1、2的数据可以得出该同学所采用的实验方案为 （23） （填序号）。
理由是 （24） 。
[来源:学|科|网]
（2）该同学分别采用两种方案进行实验的目的是： （25） 。
（3）分析实验序号1、2、3的数据，可以初步得出： （26） 。
表一
实验 A 的示 A 的示 A 的示
1 2 3
序号 数（安） 数（安） 数（安）
1 0.16 0.10 0.26
2 0.32 0.20 0.52
3 0.20 0.20 0.40
图7
三．作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．在图8中，根据平面镜成像特点画出物体AB在平面镜MN中的像A'B'。
18．如图 9 所示杠杆 OA 处于静止状态，L 是力 F 的力臂。请在图中画出力 F 的力臂 L
2 2 1 1
和力F 的示意图。
2
19．在图10所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求当
电键闭合后，滑动变阻器的滑片P向左移动时，电压表的示数变大。
M
L
2
A
B
N
图8 图9 图10教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
四．计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．体积为2×104米3的小球浸没在水中，求小球受到的浮力F 。
浮

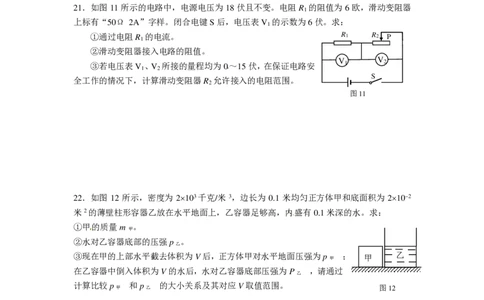

21．如图11所示的电路中，电源电压为 18 伏且不变。电阻R 的阻值为6 欧，滑动变阻器
1
上标有“50Ω 2A”字样。闭合电键S后，电压表V 的示数为6伏。求：
1
①通过电阻R
1
的电流。 R1 R2 P
②滑动变阻器接入电路的阻值。
③若电压表V 、V 所接的量程均为0～15伏，在保证电路安 V 1 V 2
1 2
S
全工作的情况下，计算滑动变阻器R 允许接入的电阻范围。
2
图11
[来源:学#科#网]
22．如图 12 所示，密度为 2103千克/米 3，边长为 0.1 米均匀正方体甲和底面积为 2102
米2的薄壁柱形容器乙放在水平地面上，乙容器足够高，内盛有0.1米深的水。求：
①甲的质量m 。
甲
②水对乙容器底部的压强p 。
乙
③现在甲的上部水平截去体积为V后，正方体甲对水平地面压强为p 甲 ； 甲 乙
在乙容器中倒入体积为V的水后，水对乙容器底部压强为P ，请通过
乙
计算比较p
甲
和p
乙
的大小关系及其对应V取值范围。
图12教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23.图13(a)所示可知物体的重力为 （1） 牛，图13(b)中托盘天平在称量前的情景，
需要调节左端的平衡螺母向 （2） 移动（选填“左”或“右”）。图13(c)是用于研究
（3） 的装置，图 13(d)实验仪器应 （4） （选填“串联”
或“并联”）在电路中。
V
3 15
(d)
(b) (c)
(a)
图13
24．如图14所示用来研究凸透镜成像规律的装置，其中A处应装右侧的透镜 （5） （选
填“甲”或“乙”）。实验前需要将焰心、透镜中心和光屏的中心大致调节到 （6） 。小
民同学调节好实验器材，在图示位置的光屏上找到清晰像；若保持蜡烛和光屏位置不变，要
在光屏上成倒立放大的像，则应将透镜向 （7） （选填“左”或“右”）移动，此时的物
距 （8） 像距（选填“大于”、“等于”或“小于”）。
A
甲 乙
图14
[来源:Z&xx&k.Com]
25.小林用电源、电流表、电压表、滑动变阻器（标有“20Ω 1A”字样）、电键、导线等
器材来测定电阻R 的值。闭合电键S，无论怎么移动变阻器滑片，电压表的示数始终为1.0
X
伏，电流表示数始终为0.10安。产生这种现象的原因可能是 （9） 。
接着，小林经过思考、分析后，重新进行正确的实验。若电源电压保持不变，在移动滑
动变阻器滑片 P 的过程中，他发现电流表的示数最大示数为 0.28 安。当他把变阻器的滑片
移到某一位置，电压表、电流表的示数如图 15（a）、（b）所示，此时它们的读数分别为
（10） 、 （11） 。
根据实验过程中记录的数据，则待测电阻的电阻平均值是 （12） 欧。（计算
电阻时，精确到0.1欧）
（a） （b）
图 1 5教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26．小明和小雨通过实验研究将物体放入液体的过程中，容器底部受到液体压力的变化情况。
如图16所示，他们将重力分别为30牛和40牛的甲、乙两个柱形物体，先后挂在弹簧测力
计下，并将其逐渐浸入同一薄壁柱形容器的液体中（液体不溢出）。他们读出测力计示数F，
并测得容器底部受到液体压力 F ，然后根据相关物理量计算出物体所受浮力 F ，将数据
底 浮
记录在表一、表二中。
表一 物体甲的重为30N 表二 物体乙的重为40N
实 验 F（N） F （N） F （N） 实 验 F（N） F （N） F （N）
浮 底 浮 底
序号 序号
1 20 10 30 6 30 10 30
2 16 14 34 7 25 15 35
图16
3 12 18 38 8 18 22 42
4 8 22 42 9 10 30 50
5 4 22 42 10 8 30 50
①小明分析比较实验序号 （13） 后得出结论：不同柱形
物体浸入液体中，物体所受浮力相同，容器底部受到液体压力相同。
②小雨分析比较实验序号1、2、3、4或6、7、8、9后得出初步结论：同一柱形物体浸
入液体中， （14） 越大，容器底部受到液体压力越大。
③分析实验序号 4 与 5（或 9 与 10）的数据，发现测力计示数 F 不同时，物体所受浮
力F 和容器底部受到液体压力F 均相同，出现这种情况的原因是： （15）
浮 底
。
④两位同学仔细分析表一（或表二）的数据，并通过一定的计算，可知容器内液体的重
力为 （16） 牛
⑤分析实验序号2和7可以得出，容器底部受到液体压力的增加量分别为 （17） 和
（18） 牛。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2014学年嘉定区九年级第一次质量调研理化试卷答案要点和评分参考 15.01
题 号 答案要点及评分说明
一、16分
1．B。 2．B。 3．C。 4．D。 5．D。 6．A。 7．D。 8．C。
（每题2分）
9． 6；并联；220。
10．(b)；势；大气压强
11．0.05；1；运动。
12．0.2；2.8；支持。
13．10；3；10。
二、26分
14．绿；滑动；做功。
15．①变大；变小。②变小；变大。
16．（1）（a）；定值电阻R 所在支路的电流也在改变；
2
（2）从不同情况中寻找普遍规律；
（3）在并联电路中，干路中的电流等于各支路中的电流之和。
17．虚线、箭头、字母正确3分，若不对称不得分。
三、8分
18. 错1个得2分，错2个不得分。
（3+3+2分）
19．连接正确得2分
V ＝V ＝2×10-4米3 1分
排 球
20． F ＝ρ V g 1分
浮 液 排
（4分） ＝1×103千克/米3 ×2×10-4米3× 9.8牛/千克 1分
＝1.96牛 1分
（1）I ＝U /R ＝6伏/6欧＝1安 3分
1 1 1
（2）U ＝U－U ＝18伏－6伏＝12伏 1分
2 1
R ＝U /I ＝U /I
2 2 2 2 1
＝12伏/1安＝12欧 1分
（3）滑动变阻器允许通过的最大电流为2安，即电路允许通
四、22分 过的最大电流为2安， 1分
[来源:学.科.网Z.X.X.K]
R ＝U/I ＝18伏/2安 ＝9欧
21． 总最小 大
R ＝R －R ＝9欧－6欧＝3欧 1分
（8分） 2最小 总最小 1
当滑动变阻器两端的电压最大时，电路中的电流最小，
U ＝U－U ＝18伏－15伏＝3伏
1最小 2最大
I ＝U /R ＝3伏/6欧＝0.5安
最小 1最小 1
R ＝U /I ＝15伏/0.5安＝30欧 1分
2最大 2最大 小
∴R 的电阻变化范围为3欧～30欧
2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① m = ρ V=2×103千克/米3×（0.1米）3= 2千克 3分
甲 甲
② p ＝ gh＝1×103千克/米3×9.8牛/千克×0.1米
乙
＝980帕 2分
③ 设p ′≥p ′
甲 乙
22．
（10分）
F
S
甲
甲
≥ρ g（h ＋Δh ）
乙 乙 乙
m 甲
S
甲
g
≥ρ g（h ＋Δh ）
乙 乙 乙
千 克
S
甲
甲
V 2 -
≥ρ （h ＋V/S ） 2分
乙 乙 乙
V≤4×10–4米3
当0＜V＜4×10–4米3时 p ′＞p ′ 1分
甲 乙
当V＝4×10–4米3时 p ′＝p ′ 1分
甲 乙
当4×10–4米3＜V＜1×10–3米3时 p ′＜p ′ 1分
甲 乙
23．
3.6；右；杠杆平衡的条件；并联。
（4分）
24．
乙；同一高度；左；小于。
（4分）
滑动变阻器下端两个接线柱连接在电路中 1分
25．
五、18分
2.3V ；0.24A 2分
（4分）
10.1 1分
① 1与6（或4与8或5与8）
26．（每 ② 浮力
空1分， ③ 柱形物体与容器底接触后，容器底对物体有支持力。
共6分） ④ 20
⑤ 14和15。
