徐汇区 2014~2015 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2015.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

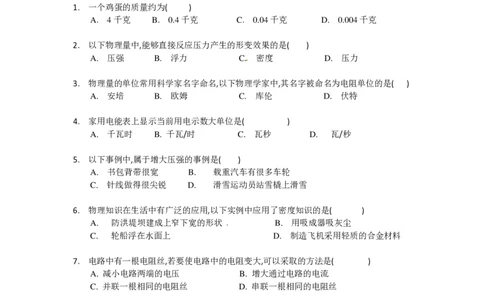

一、选择题
1. 一个鸡蛋的质量约为( )
A. 4千克 B. 0.4千克 C. 0.04千克 D. 0.004千克
2. 以下物理量中,能够直接反应压力产生的形变效果的是( )
A. 压强 B. 浮力 C. 密度 D. 压力
3. 物理量的单位常用科学家名字命名,以下物理学家中,其名字被命名为电阻单位的是( )
A. 安培 B. 欧姆 C. 库伦 D. 伏特
4. 家用电能表上显示当前用电示数大单位是( )
A. 千瓦时 B. 千瓦/时 C. 瓦秒 D. 瓦/秒
5. 以下事例中,属于增大压强的事例是( )
A. 书包背带很宽 B. 载重汽车有很多车轮
C. 针线做得很尖锐 D. 滑雪运动员站雪橇上滑雪
6. 物理知识在生活中有广泛的应用,以下实例中应用了密度知识的是( )
A. 防洪堤坝建成上窄下宽的形状 B. 用吸成器吸灰尘
C. 轮船浮在水面上 D. 制造飞机采用轻质的合金材料
7. 电路中有一根电阻丝,若要使电路中的电阻变大,可以采取的方法是( )
A. 减小电路两端的电压 B. 增大通过电路的电流
C. 并联一根相同的电阻丝 D. 串联一根相同的电阻丝
8. 甲、乙两个白炽灯泡,分别标有“220V 40W”和“24V 40W”字样,当它们在各自的电路中正
常发光时( )
A. 甲灯较亮 B. 乙灯较亮
C. 两灯一样亮 D. 无法比较两灯的亮暗程度
9. 如图1所示的电路中出现故障,总开关S跳闸后,复位
时又立即跳闸,电工检修时断开所有开关,拔去保险丝,并
在此处接入一只普通的白炽灯泡L ,当闭合S、S 时,L 正
0 1 0
常发光,L 不发光,当闭合开关S、S 时, L 和L 都发出暗
1 2 0 2
红色光;则可以确定电路故障是( )教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A. 灯L 断路 B. 灯L 短路
1 1
C. 灯L 断路 D. 灯L 短路
2 2
10. 在图2所示电路中，闭合电键S，当滑动变阻器的滑动触头P向右滑动时，电流表A、
电压表V 和V 的示数分别用I、U 和U 表示，这三个电表示数变化量的大小分别用△U 、
1 2 1 2 1
△U 表示。则下列关于比值正确的是（ ）
2
A. U /I变大，△U /△I变大 B. U /I不变，△U /△I变大
1 1 2 2
C. U /I变大，△U /△I不变 D. U /I变大，△U /△I不变
1 1 2 2

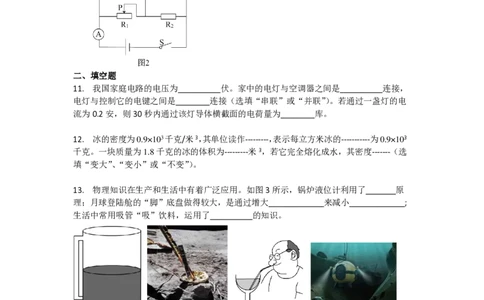

二、填空题
11. 我国家庭电路的电压为__________伏。家中的电灯与空调器之间是__________连接，
电灯与控制它的电键之间是________连接（选填“串联”或“并联”）。若通过一盏灯的电
流为0.2安，则30秒内通过该灯导体横截面的电荷量为________库。
12. 冰的密度为0.9×103千克/米3，其单位读作---------，表示每立方米冰的-----------为0.9×103
千克。一块质量为1.8千克的冰的体积为---------米3，若它完全熔化成水，其密度-------（选
填“变大”、“变小”或“不变”）。
13. 物理知识在生产和生活中有着广泛应用。如图3所示，锅炉液位计利用了_______原
理；月球登陆舱的“脚”底盘做得较大，是通过增大_____________来减小_____________;
生活中常用吸管“吸”饮料，运用了__________的知识。
(a)锅炉液位计 （b）月球登陆舱的“脚”底盘（c）用吸管“吸”饮料
图3 图4
14. 2014年1月，我国首次300米饱和潜水作业成功完成，图4是潜水钟的示意图，潜水
钟从刚浸没在海水中至下潜到300米深处的过程中，它受到的海水压强将______，所受浮
力大小将_________（均选填“变大”、“不变”或“变小”）。在300米深处海水产生的压强
约为_________帕。若在某深度处海水的压强为2×106帕，据此数据计算，在此深度时海水
对潜水钟每0.3米2的外表面产生的压力约为__________牛。（海水的密度取水的密度）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
15. 某小灯泡上标有“2.5伏 0.3安”字样，接在电路中正常发光时，小灯两端的电压为
________伏，该灯的实际电功率为____________瓦。若工作1小时，电流做功为________
瓦。
16. 如图5所示，甲、乙两个实心均匀正方体分别放在水平地面上，两个正方体的边长分
别为h 和h （h ＞h ），它们对地面的压强相等。若在两个正方
甲 乙 甲 乙
体的上部沿水平方向分别截去相同高度的部分，则它们对地面压力变
化量的关系___________为（选填“一定”或“可能”）△F ________
甲
△F （选填“大于”、“等于”或“小于”）：若在两正方体的上部沿
乙
水平方向分别截去相同的质量，则截去的高度之比△h ：△h 为
甲 乙
____________。

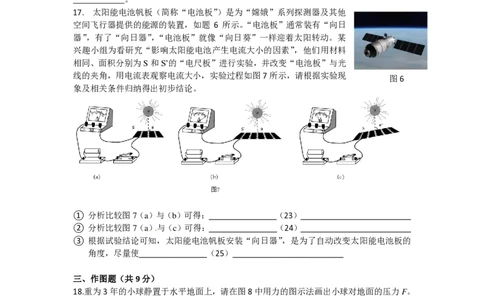

17. 太阳能电池帆板（简称“电池板”）是为“嫦娥”系列探测器及其他
空间飞行器提供的能源的装置，如题 6 所示。“电池板”通常装有“向日
器”，有了“向日器”，“电池板”就像“向日葵”一样迎着太阳转动。某
兴趣小组为看研究“影响太阳能电池产生电流大小的因素”，他们用材料
相同、面积分别为S和S’的“电尺板”进行实验，并改变“电池板”与光
线的夹角，用电流表观察电流大小，实验过程如图7所示，请根据实验现
图6
象及相关条件归纳得出初步结论。
① 分析比较图7（a）与（b）可得：________________（23）__________________________
② 分析比较图7（a）与（c）可得：________________（24）__________________________
③ 根据试验结论可知，太阳能电池帆板安装“向日器”，是为了自动改变太阳能电池板的
角度，尽量使________________（25）__________________________
三、作图题（共9分）
[来源:学#科#网Z#X#X#K]
18.重为3年的小球静置于水平地面上，请在图8中用力的图示法画出小球对地面的压力F。
19.在图9中的○里填上适当的电表符号，并标出电表的正、负接线柱，使电路正确。
20.请用笔线代替导线在图 10 所示的电路中连线，使电键控制两盏灯，电流表只测量灯 L
1
的电流。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
四、计算题
21、一木块漂浮在水面上，其浸入水中的体积为1.5×10-4米3，求木块受到的浮力大小。

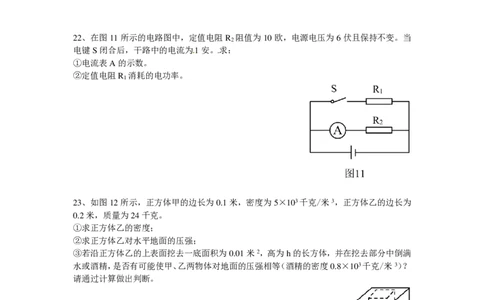

22、在图 11所示的电路图中，定值电阻R 阻值为10 欧，电源电压为6 伏且保持不变。当
2
电键S闭合后，干路中的电流为1安。求：
①电流表A的示数。
②定值电阻R 消耗的电功率。
1
23、如图12所示，正方体甲的边长为0.1米，密度为5×103千克/米3，正方体乙的边长为
0.2米，质量为24千克。
①求正方体乙的密度；
②求正方体乙对水平地面的压强；
③若沿正方体乙的上表面挖去一底面积为0.01米2，高为h的长方体，并在挖去部分中倒满
水或酒精，是否有可能使甲、乙两物体对地面的压强相等（酒精的密度0.8×103千克/米3）？
请通过计算做出判断。
24、在图13 所示的电路中，电源电压为8伏且不变，电阻R 的阻值为10欧，闭合电路S,
1
电流表的示数为0.5安。求：
①电阻R 两端的电压U ；
1 1
②现有三个电阻R 、R 、R ，已知其中有一个电阻发生了故障，为了找出发生故障的电阻，
a b c教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
从三个电阻中取出两个分别替换R 和R 接入电路，当用R 和R 分别替换R 和R 时；电
1 2 a b 1 2
流表的示数为0.8安，当用R 和R 分别替换R 和R 时；电流表的示数为1安。
c b 1 2
则故障情况：___________________________，并通过计算求出另外两个电阻的阻值。
五、实验题
25. 小王同学要测量石块密度，调节天平时出现如
图14（a）所示的情况，此时应向_______（选填“左”
或“右”）调节____________，使天平平衡。通过
正确的实验操作后，读数时右盘中的砝码及游码的
位置如图14（b）所示，则被测石块的质量是
__________克。若测得该石块的体积为30厘米3则该石块的密度为___________千克/米3。
26. 小徐同学在缺少量筒和溢水杯的情况下，做了“验证阿基米德原理”的实验，实验器
材和步骤如图15所示。
①该实验目的是：研究浸没在液体中的物体所受浮力与它排开液体___________之间的关
系。
②如图15所示，实验步骤有所遗漏，遗漏的步骤为__________________，若将遗漏的步骤
标注为E，则正确的实验步骤依次为_________________________（填写实验步骤对应的字
母）。
27. 小明做“用电流表、电压表测电阻”实验，实验器材如图16中所示，请完成下列要
求。
①小明连接的电路如图16所示，图中尚有一根导线未连接，请用笔线代替导线在图中按规
范的实验操作要求连线_______________。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②小明正确连接电路，实验步骤正确，闭合电键，移动滑动变阻器滑片过程中，发现电流
表始终无示数，电压表示数始终为6伏，产生这种现象的原因是__________________。
③小明排除故障后按正确的步骤继续实验。闭合电键，观察到电压表、电流表示数如图17
所示，将滑片移到中点后，电流表示数为0.58安，在移动滑片过程中，观察到电流表示数
的最大值为1.2安。
请将实验数据记录表填写完整______________。（计算电阻时，精确到0.1欧）
物理量 电压U 电流I 电阻R 电阻R
x x x x
[来源:
实验序号 （伏） （欧） 平均值（欧）
学科网]
（安）
1
2
3
28. 某兴趣小组在制作“浮沉子”时，为了研究受力情况对“浮沉子”浮沉的影响。他们
用两个玻璃管进行实验，玻璃管一端开口，重力为4N，粗细相同、长度不同。实验中将玻
璃管开口端向下插入水中的不同位置，玻璃管上部始终有一部分气体（质量忽略不计），管
内液面距离水面深度为h，用DIS实验设备测量出玻璃管顶上侧所受压力F 和下侧所受压
1
力F ，同时观察玻璃管由静止释放后的运动情况。小佳和小汇分别用长度不同的玻璃管进
2
行了实验，表一、表二是他们各自记录的实验数据。
表一（玻璃管长l ，实验记录：小佳）
1
第二列 第三列 第四列 第五列 第六列
实 实验装置示 管内液 管顶上 管顶下 释放后
验 意图 面深度 侧压力 侧压力 管运动
序 h（cm） F (N) F (N) 情况
1 2
号
1 4 40 44 漂浮
[来源:Z#xx#k.Com] [来源:Zxxk.Com] [来源:Z|xx|k.Com]
2 6 40 46 上浮
3 8 43 48 上浮
4 10 46 50 悬浮
5 12 49 52 下沉
6 14 52 54 下沉教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
表二（玻璃管长l ，实验记录：小汇）
1
第八列 第九列 第十列 第十一列 第十二列
实 实验装置示 管内液 管顶上 管顶下侧 释放后管
验 意图 面深度 侧压力 压力F (N) 运动情况
2
序 h（cm） F (N)
1
号
7 4 40 44 漂浮
8 6 40 46 上浮
9 10 45 50 上浮
10 12 48 52 悬浮
11 14 51 54 下沉
12 16 54 56 下沉
①分析比较第三、五列或第九、十一列中的实验数据，可得出的初步结论是：
______________________________________________，且进一步分析比较可得：
______________________________________________。
②进一步综合分析比较表一、表二中的实验数据及相关条件，可得出初步结论。
分析比较实验序号1、4或7、10的实验数据及相关条件，得到的初步结论是：
________________________________________时物体处于平衡状态。
分析比较实验序号2、3或8、9的实验数据及相关条件，得到的初步结论是：
________________________________________时物体上浮。
分析比较实验序号5、6或11、12的实验数据及相关条件，得到的初步结论是：
________________________________________时物体下沉。
④ 一步综合分析比较实验序号4与9或5与10或6与11中的实验数据及相关条件，得
出的初步结论是：长度不同的玻璃管浸没后，当管内液面的深度相同时，
_________________。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

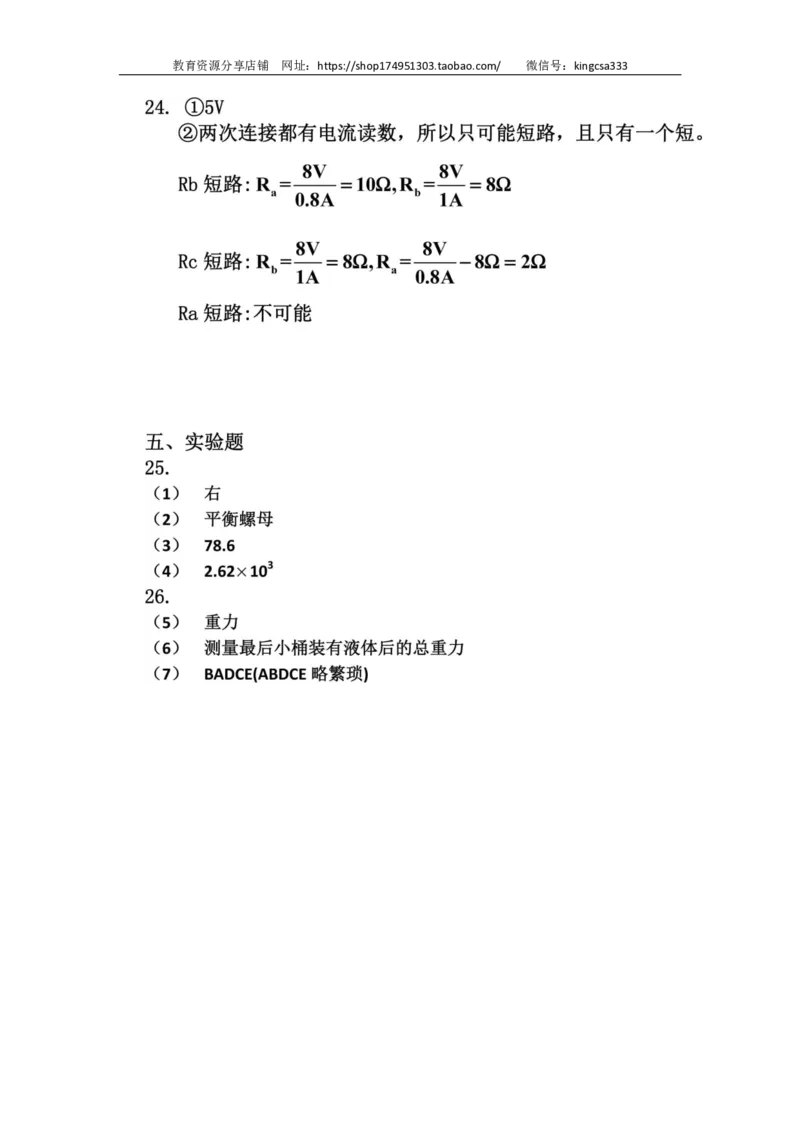

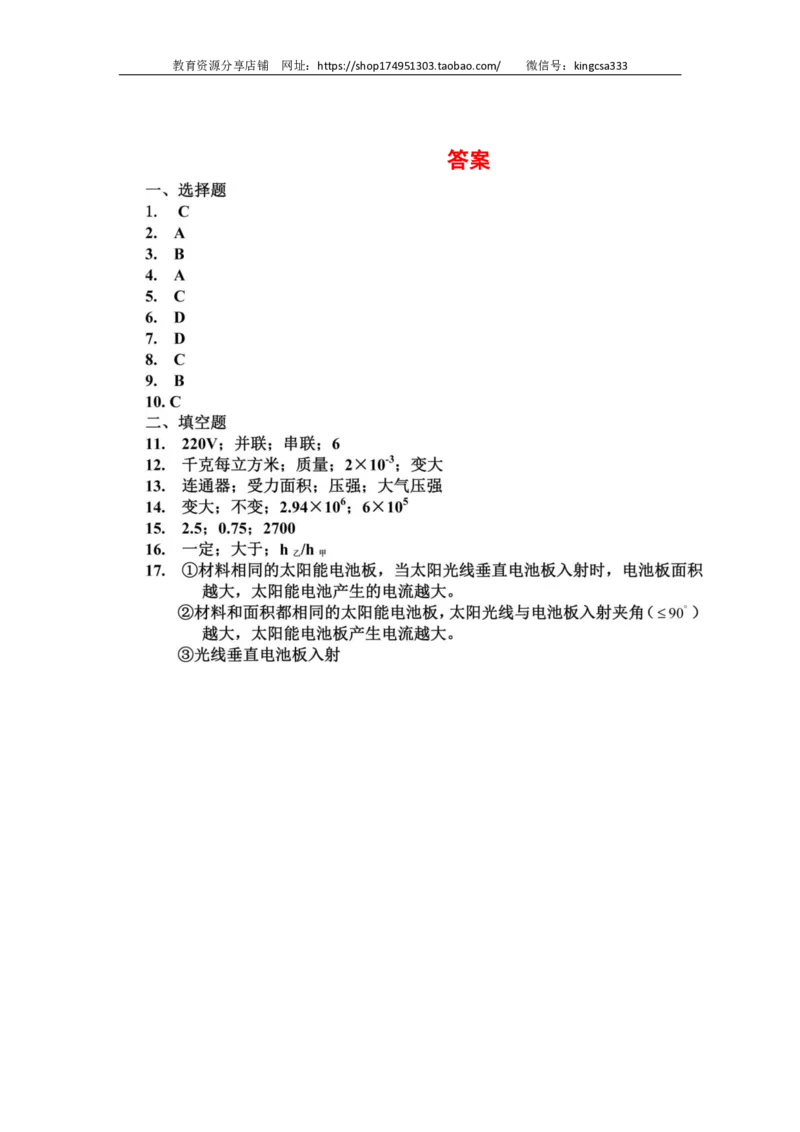

答案教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
