徐汇区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、单项选择题（共20分）
1.首先测出大气压强值的科学家是
A.阿基米德 B.帕斯卡 C.托里拆利 D.伽利略
2.冰融化成水后，不变的物理量是
A.密度 B.体积 C.质量 D.比热
3.下列器材或装置中，利用连通器原理工作的是
A.喷水枪B.船闸C.抽水机D.密度计

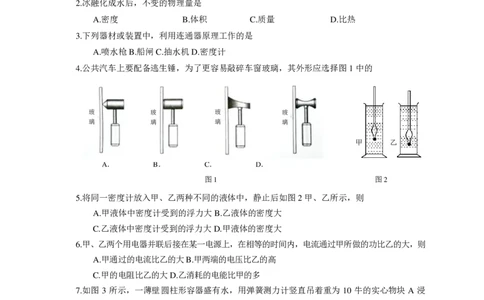

4.公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图1中的
玻 玻 玻 玻
璃 璃 璃 璃
甲 乙
A． B． C． D．
图1 图2
5.将同一密度计放入甲、乙两种不同的液体中，静止后如图2甲、乙所示，则
A.甲液体中密度计受到的浮力大B.乙液体的密度大
C.乙液体中密度计受到的浮力大D.甲液体的密度大
6.甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则
A.甲通过的电流比乙的大B.甲两端的电压比乙的高
C.甲的电阻比乙的大D.乙消耗的电能比甲的多
7.如图 3 所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为 10 牛的实心物块 A 浸
在水中，物块A处于静止状态，与物块A未浸入水中相比较，下列说法正确的是
A．物块A受到的浮力等于10牛 B．水对容器底部的压力增加量等于10牛
C．水对容器底部的压力保持不变 D．容器对水平地面的压力增加量小于10牛教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
S2
S1 V
指示灯
A L R
A
S
起爆器
图3 图4图5 图6
8.恐怖分子在公共场所安装了炸弹，其引爆装置如图 4 所示，引爆装置的两个电键处于闭合状
态，为使引爆装置不能引爆,拆弹专家应该
A．用一根导线使电键S 短路B．用一根导线使电键S 短路
1 2
C．断开电键S D．断开电键S
1 2

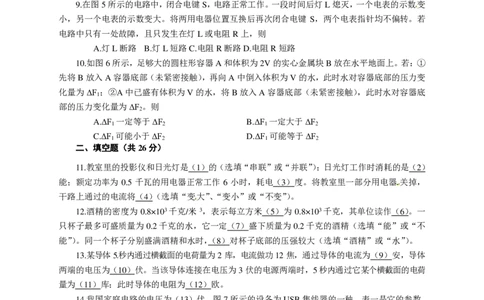

9.在图5所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变
B
小，另一个电表的示数变大。将两用电器位置互换后再次闭合电键 S，两个电表指针均不偏转。若
A C
电路中只有一处故障，且只发生在灯L或电阻R上，则
A.灯L断路 B.灯L短路C.电阻R断路D.电阻R短路
10.如图6所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上。若：①
先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变
化量为ΔF ；②A中已盛有体积为V的水，将B放入A容器底部（未紧密接触），此时水对容器底
1
部的压力变化量为ΔF 。则
2
A.ΔF 一定等于ΔF B.ΔF 一定大于ΔF
1 2 1 2
C.ΔF 可能小于ΔF D.ΔF 可能等于ΔF
1 2 1 2
二、填空题（共26分）
11.教室里的投影仪和日光灯是（1）的（选填“串联”或“并联”）；日光灯工作时消耗的是（2）
能；额定功率为 0.5 千瓦的用电器正常工作 6 小时，耗电（3）度。将教室里一部分用电器 关掉，
干路上通过的电流将（4）（选填“变大”、“变小”或“不变”）。
12.酒精的密度为 0.8×103千克/米 3，表示每立方米（5）为 0.8×103千克，其单位读作（6）。一
只杯子最多可盛质量为0.2千克的水，它一定（7）盛下质量为0.2千克的酒精（选填“能”或“不
能”）。同一个杯子分别盛满酒精和水时，（8）对杯子底部的压强较大（选填“酒精”或“水”）。
13.某导体5秒内通过横截面的电荷量为2 库，电流做功12焦，通过导体的电流为（9）安，导体
两端的电压为（10）伏。当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷
量为（11）库；此时导体的电阻为（12）欧。
14.我国家庭电路的电压为（13）伏。图7所示的设备为USB集线器的一种，表一是它的参数。
从表中可以知道该集线器使用时的输入电压为100～240伏，它的插头（14）（选填“能”或“不能”）
直接插在家庭电路的插座上。它使用后可以连接多个USB设备，则这些接口的连接方式为（15），
这些接口的工作电压为（16）伏。
表一
接口类型 2.4A/1A USB接口
接口数量 六个USB接口
输入交流 100～240V 50～60HZ
甲
输出直流 5V 8A
h
乙
总线长度 148cm
[来源:学.科.网]
产品规格 13.5*6*3.8cm
图7 图8
15.如图 8 所示，甲、乙两圆柱教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为 h。若两个圆柱体剩余部分
对地面的压力相等，则甲、乙截去部分的质量△m （17）△m ，圆柱体对地面压强变化量△p （18）
甲 乙 甲
△p 。（均选填“大于”、“等于”或“小于”）
乙
16.在图 9 所示的电路中，电源电压保持不变，闭合电键 S，电路正常 R2
A
2
工作。下列一些数据中：①电压表V的示数；②电压表V示数与电流表A
1
V
示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A 示数与
1 P
A
A示数的比值；⑤电压表示数V与电流表A示数的比值。 1 R1
A
当滑动变阻器R 的滑片P向右移动时，变大的是（19）；变小的是（20）。 S
1
图9
(均选填相关数据的序号)

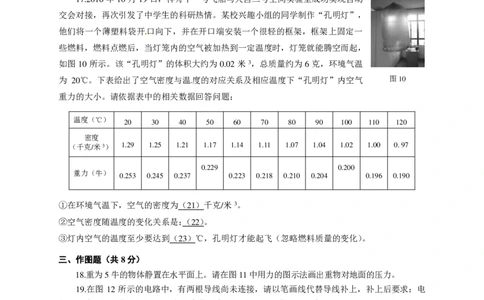

17.2016年10月19日，神舟十一号飞船与天宫二号空间实验室成功实现自动
交会对接，再次引发了中学生的科研热情。某校兴趣小组的同学制作“孔明灯”，
他们将一个薄塑料袋开口向下，并在开口端安装一个很轻的框架，框架上固定一
些燃料，燃料点燃后，当灯笼内的空气被加热到一定温度时，灯笼就能腾空而起，
如图10所示。该“孔明灯”的体积大约为0.02米 3，总质量约为6 克，环境气温
为 20℃。下表给出了空气密度与温度的对应关系及相应温度下“孔明灯”内空气 图10
重力的大小。请依据表中的相关数据回答问题：
温度（℃）
20 30 40 50 60 70 80 90 100 110 120
密度
（千克/米3） 1.29 1.25 1.21 1.17 1.14 1.11 1.07 1.04 1.02 1.00 0. 97
0.229 0.200
重力（牛）
0.253 0.245 0.237
[
0.223 0.218 0.210 0.204
[
0.196 0.190
来源:Zxxk.Com] 来源:学+科+网]
①在环境气温下，空气的密度为（21）千克/米3。
②空气密度随温度的变化关系是：（22）。
③灯内空气的温度至少要达到（23）℃，孔明灯才能起飞（忽略燃料质量的变化）。
三、作图题（共8分）
18.重为5牛的物体静置在水平面上。请在图11中用力的图示法画出重物对地面的压力。
19.在图 12 所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电
键S闭合后，两盏小灯L 、L 都能发光，电流表只测量通过灯L 的电流。
1 2 2
S S
L1
A
L
A P
L2
R
0.6 3
图11图12图13
20.在图 13中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭
合后；(a)电流方向如图所示；(b)移动滑动变阻R器的滑片P，灯变暗，电压表的示数变大。
四、计算题（共26分）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
21.体积为3×10-3米3的物体浸没在水中，求物体受到的浮力。
22.在图 14 所示的电路中，定值电阻 R 阻值为 10 欧，电源电压为 3 伏且保持不变。当电键 S
2
闭合后，干路中的电流为1安。求：
①通过电阻R 的电流。
2
②电路消耗的总电功率。
图14
23.一个底面积为 2×10-2米 2的轻质薄壁圆柱形容器放在水平桌面中央，内盛有 0.1 米深的水，
求：
①水对容器底部的压强p；

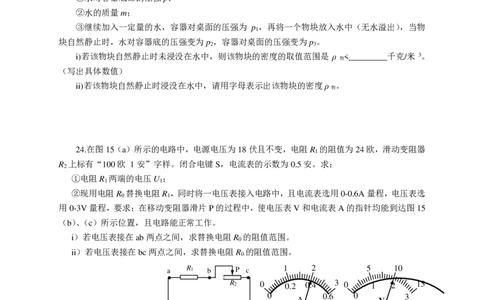

②水的质量m；
③继续加入一定量的水，容器对桌面的压强为 p ，再将一个物块放入水中（无水溢出），当物
1
块自然静止时，水对容器底的压强变为p ，容器对桌面的压强变为p 。
2 3
i)若该物块自然静止时未浸没在水中，则该物块的密度的取值范围是 ρ <_________千克/米 3。
物
（写出具体数值）
ii)若该物块自然静止时浸没在水中，请用字母表示出该物块的密度ρ 。
物
24.在图15（a）所示的电路中，电源电压为18伏且不变，电阻R 的阻值为24欧，滑动变阻器
1
R 上标有“100欧 1安”字样。闭合电键S，电流表的示数为0.5安。求：
2
①电阻R 两端的电压U ；
1 1
②现用电阻R 替换电阻R ，同时将一电压表接入电路中，且电流表选用0-0.6A量程，电压表选
0 1
用0-3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图15
（b）、（c）所示位置，且电路能正常工作。
i）若电压表接在ab两点之间，求替换电阻R 的阻值范围。
0
ii）若电压表接在bc两点之间，求替换电阻R 的阻值范围。
0
a R1 b P c 1 2 5 10
1 2
R2 0 0.2 0.4 3 0 1 2 15
0 0 0.2 0.4 0.6 3 0 3
A V
S 0.6
A
A
(a) （b）（c）
图15
五、实验题（共20分）
25.图16所示仪器是实验室用来测物体（1）的仪器，实验时砝码应放入（2）盘。图17所示的
实验的装置可以用来证明（3）的存在。图 18 所示的实验装置的名称为（4），它是根据（5）原理制成
的实验仪器。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图16 图17 图18
N
00
26．小佳做“验证阿基米德原理 ”实验，实验情
N N
景如图19（a）（b）（c）所示，请填写空格处的内容。 0.50.5 00
N
①由图 19（a）（c）中弹簧测力计示数可知：物体 1 1 0.5 0.5 0.50.5
受到的浮力为（6）牛。 0.5 0.5 1 1
1 1
②由图19（b中量筒内水面位置可知：水的体积为 1 1
（7）厘米3。
③由图 19（b）（c）中量筒内水面位置可知：物体
排开水的体积为（8）厘米3。
④根据小佳同学测量的实验数据，在误差范围内，
经运算、比较可得到的结论是：（9）。 （a）（b）（c）
图19
27.小徐做“用电流表、电压表测电阻”实验，现有
电源（电压为 6 伏且保持不变）、待测电阻R 、电流表、电压表、滑动变阻器、电键及导线若干，
x
所有元件均完好。他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示
数的变化范围为0.10~0.28安，电压表示数的变化范围为0~4.0伏，当移动变阻器滑片到某个位置时，
电压表、电流表的示数分别如图 20（a）（b）所示。请将下表填写完整。（计算电阻时，精确到 0.1
欧）（10）
物理量 电压Ux 电流Ix 电阻Rx 电阻Rx 平
1 2 5 10
实验序号 （伏） （安） （欧） 均值（欧）
1 2
1 0.10 0 0.2 0.4 3 0 1 2 15
0 0 0.2 0.4 0.6 3 0 3
2 A V
0.6
A
3 6.0 0.28 (a) （b）
图20
28.为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同
h
学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图21所示。他们
设法使柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底
部的压强p，接着换用圆柱体B、C重复实验，并将全部实验数据记录在表一中
图21
（实验中容器内水均未溢出）。
表一柱体A：H=0.4米S=0.03米2
[来源:学*科*网Z*X*X*K]
表二柱体B：H=0.3米S=0.05米2 表三柱体C：H=0.2米S=0.06米2
实验序号 h（米） p（帕） 实验序号 h（米） p（帕） 实验序号 h（米） p（帕）
1 0 6000 7 0 6000 13 0 6000
2 0.1 6200 8 0.12 6400 14 0.05 6200
3 0.2 6400 9 0.15 6500 15 0.1 6400
4 0.3 6600 10 0.18 6600 16 0.15 6600
5 0.4 6800 11 0.24 6800 17 0.2 6800
6 0.5 6800 12 0.3 7000 18 0.3 6800
①分析比较实验序号（11）数据中的p和h的关系及相关条件，可得出的初步结论是：同一柱
体浸入水的过程中，当h<H时，p随h的增大而增大。
②分析比较实验序号5、6或17、18数据中的p和h的数据及相关条件，可得出的初步结论是：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
同一柱体浸入水的过程中，（12）。
③进一步分析比较表一、表二和表三中的实验数据及相关条件，可得出初步结论：
分析比较实验序号（13）的数据及相关条件，可得出的初步结论是：（14）。
分析比较实验序号（15）的数据及相关条件，可得出的初步结论是：（16）。
[来源:学科网]
2016学年第一学期徐汇区初三年级物理学习能力诊断卷参考答案及评分标准
一、选择题（每题2
1. C。 2. C。 3. B。 4.A。 5. D。 6. A。 7.D。 8.C。 9.A。 10.B。
分，共20分）
11.（1）并联； （2）电； （3）3； （4）变小。 4分
12.（5）酒精的质量；（6）千克每立方米；（7）能；（8）水。 4分
13.（9）0.4； （10）6； （11）1； （12）15。 4分
14.（13）220； （14）能； （15）并联； （16）5。 4分
二、填空题（第19、 2分
15.（17）大于； （18）大于；
2分
20、23每格各2分， 16.（19）②、⑤；
2分
其它每格1分，共26 （20）③、④。
（答对1个给1分，错一个扣2分）
分）
17.（21）1.29；
1分
（22）空气密度随温度的升高而减小；
1分
（23）120。
2分
18.压力的大小 1 分；方向1 分；作用点 1 分。 3分
三、作图题（ 共8
19.连线正确2分。 2分
分）
20.全部正确3分 3分
F ＝ρ gV ＝ρ gV 1分
水 排 水 物
21.
＝1×103千克/米3×9.8牛/千克×3×103米3 1分
（3分）
＝29.4牛 1分
22. ①I 2 ＝U/R 2 ＝3伏/10欧＝0.3安 3分
四、计算题 （6分） ②P＝U I
1
＝3伏×1安＝3瓦 3分
（共26分，
①p=ρgh=1×03千克/米3×9.8牛/千克×0.1米=980帕 2分
单位统扣1
②V =2×10-2米2×0.1米=2×10-3米3 1分
水
分）
m =ρ V =1×103千克/米3×2×10-3米3=2千克 2分
水 水 水
23.
③i)1×103 1分
（9分） ii)m =（p -p ）S/g 1分
物 3 1
V =（p -p ）S/ρ g 1分
物 2 1 水
ρ =（p -p ）ρ /（P -P ） 1分
物 3 1 水 2 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
3分
①U ＝IR ＝0.5安×24欧＝12伏
1 1
②
i)R = U /I =3伏/0.4安＝7.5欧
0大 0大 1小
1分
R = U /I =2伏/0.6安＝3.3欧
0小 0小 1大
24. 3.3欧≤R ≤7.5欧 1分
0
（8分） ii)R =（U-U ）/I =（18伏-3伏）/0.4安=37.5欧
0小 2大 0
1分
R =U/I =18伏/0.4安=45欧
0大 0
1分
37.5欧≤R ≤45欧
0
1分
说明：在计算中，有关单位错写、漏写，总扣 1 分。
25.（1）质量； （2）右； （3）大气压强；
（4）U形管压强计；（5）连通器 5分
26.（6）0.2；（7）40；（8）20；
（9）物体受到的浮力与物体排开水的重力相等（写F =G 也可）。 4分
浮 排
27.（10）
5分
五、实验题
注：电压表读成2.9伏或3.0伏，对应的计算结果正确均可得分。
（每格1
分，共20 1分
28.①（11）2、3、4或8、9、10、11或14、15、16
分） 1分
②（12）当h≥H时，p是一个定值，不随h而变化。
1分
③（13）2、14或3、8、15或4、10、16中的p和h及S；
1分
（14）不同柱体浸入水的过程中，浸入液体的体积相同时，p相同。
1分
（15）2、14和3、8、15和4、10、16中的p和h及S；
（16）不同柱体浸入水的过程中，浸入液体的体积越大，p越大。 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

2017 年上海市徐汇区中考物理一模试卷
参考答案与试题解析
一、单项选择题（共 10 小题，每小题 2 分，满分 20 分）
1．（2 分）（2017•徐汇区一模）首先测出大气压强值的科学家是（ ）
A．阿基米德 B．帕斯卡 C．托里拆利 D．伽利略
【解答】解：
A．阿基米德发现了阿基米德原理，故 A 不符合题意；
B．帕斯卡发现了帕斯卡原理，故 B 不符合题意；
C．托里拆利第一个测出了大气压的值，故 C 符合题意；
D．伽利略用实验证实了日心说，故 D 不符合题意．
故选 C．
2．（2 分）（2017•徐汇区一模）冰融化成水后，不变的物理量是（ ）
A．密度 B．体积 C．质量 D．比热
【解答】解：冰熔化成水后，只是状态发生了变化，水的多少没有变，故质量不
变．但冰的密度、比热容比水的小．而且冰变成水后，体积变小了．
故选 C．
3．（2 分）（2017•徐汇区一模）下列器材或装置中，利用连通器原理工作的是
（ ）
A．喷水枪 B．船闸 C．饮水机 D．密度计
【解答】解：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的
特点，不合题意；
B、船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作
的，符合题意；
C、饮水机的结构不符合上端开口，底部连通的特点，不是利用连通器原理工作
的，不合题意；
第 11 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D、密度计是利用物体的漂浮条件和阿基米德原理来工作的，不是利用连通器原
理工作的，不合题意．
故选 B．
4．（2 分）（2017•徐汇区一模）公共汽车上要配备逃生锤，为了更容易敲碎车窗
玻璃，其外形应选择图中的（ ）
A． B． C． D．
【解答】解：在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃
生锤在对玻璃的压力一定的情况下，逃生锤对玻璃的作用面积越小，压强就越大，玻
璃就越容易被打破．选项 A 中的逃生锤面积最小，所以在相同压力作用下，它
对玻璃的压强是最大的．
故选 A．
5．（2 分）（2017•徐汇区一模）将同一密度计放入甲、乙两种不同的液体中，静
止后如图甲、乙所示，则（ ）
A．甲液体中密度计受到的浮力大
B．乙液体密度大
C．乙液体中密度计受到的浮力大
D．甲液体密度大
【解答】解：因同一密度计的重力不变，且密度计在甲、乙两种不同的液体中均
漂浮，
所以，密度计在甲、乙两种不同的液体中受到的浮力相等，故 AC 错误；
由图可知，密度计在甲中排开液体的体积小于在乙中排开液体的体积，
第 12 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以，由 F =ρgV 的变形式 ρ= 可知，甲液体的密度大于乙液体的密度，故
浮 排
B 错误、D 正确．
故选 D．
6．（2 分）（2017•徐汇区一模）甲、乙两个用电器并联后接在某一电源上，在相
等的时间内，电流通过甲所做的功比乙的大，则（ ）
A．甲通过的电流比乙的大 B．甲两端的电压比乙的高
C．甲的电阻比乙的大 D．乙消耗的电能比甲的多
【解答】解：A、并联电路电压相等，两用电器并联，则用电器两端电压 U 相等，
∵W=UIt，U、t 相等，W ＞W ，
甲 乙
∴由 I= 可知，I ＞I ，故 A 正确；
甲 乙
B、两用电器并联，则用电器两端电压相等，故 B 错误；
C、∵I= ，U 相同，I ＞I ，∴由 R= 可知，R ＜R ，故 C 错误；
甲 乙 甲 乙
D、电流通过甲所做的功比乙的大，甲消耗的电能比乙的多，故 D 错误；
故选 A．
7．（2 分）（2017•徐汇区一模）如图所示，一薄壁圆柱形容器盛有水，用弹簧测
力计竖直吊着重为 10 牛的实心物块 A 浸在水中，物块 A 处于静止状态，与物块
A 未浸入水中相比较，下列说法正确的是（ ）
A．物块 A 受到的浮力等于 10 牛
B．水对容器底部压力增加量等于 10 牛
C．水对容器底部的压力保持不变
D．容器对水平地面的压力增加量小于 10 牛
【解答】解：
第 13 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）由图可知，物块 A 处于静止状态时弹簧测力计的示数不为 0N，
由 F =G﹣Fʹ可知，F ＜G=10N，故 A 错误；
浮 浮
（2）由阿基米德原理可知，物体 A 受到的浮力和物体 A 排开水的重力相等，
因为水平面上物体的压力和自身的重力相等，
所以水对容器底部压力增加量等于物体 A 排开水的重力，即物体 A 排开水的重
力，
所以水对容器底部压力增加量小于 10 牛，故 B、C 错误；
同理可知，容器对水平地面的压力增加量小于 10N，故 D 正确．
故选 D．
8．（2 分）（2017•徐汇区一模）恐怖分子在公共场所安装了炸弹，其引爆装置如
图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家
应该（ ）
A．用一根导线使电键 S 短路 B．用一根导线使电键 S 短
1 2
路C．断开电键 S
1
D．D、断开电键 S
2
【解答】解：由图可知，此时起爆器被导线短路，没有电流通过起爆器，所以起
爆器不工作；
当设定起爆时间一到，定时开关 S
2
断开，有电流通过引爆装置而发生爆炸；
如果断开电键 S
1
，则电路处于断路状态，爆炸装置不工作；故只有 C 选项正确．
故选 C．
9．（2 分）（2017•徐汇区一模）在如图所示的电路中，闭合电键 S，电路正常工
作，一段时间后灯 L 熄灭，一个电表的示数变小，另一个电表的示数变大，将两
用电器位置互换后再次闭合电键 S，两个电表指针均不偏转，若电路中只有一处
故障，且只发生在灯 L 或电阻 R 上，则（ ）
第 14 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．灯 L 断路 B．灯 L 短路 C．电阻 R 断路 D．电阻 R 短路
【解答】解：A．如果灯 L 断路，电流表示数减小为零，电压表示数增大；将灯
泡和电阻互换位置后，电流表仍无示数，电压表示数减小为零，故 A 符合题意；
B．如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，
电流表指针偏转，电压表指针偏转，故 B 不符合题意；
C．如果电阻 R 断路，电流表和电压表示数都为零，故 C 不符合题意；
D．如果电阻 R 短路，电流表、电压表示数都增大，故 D 不符合题意．故
选 A．
10．（2 分）（2017•徐汇区一模）如图所示，足够大的圆柱形容器 A 和体积为 2V 的
实心金属块 B 放在水平地面上，若：①先将 B 放入 A 容器底部（未紧密接触），
再向 A 中倒入体积为 V 的水，此时水对容器底部的压力变化量为△F
1
；②先向 A
中倒入体积为 V 的水，再将 B 放入 A 容器底部（未紧密接触），此时水对容器底
部的压力变化量为△F
2
，则（ ）
A．△F
1
一定等于△F
2
B．△F
1
一定大于△F
2
C．△F
1
可能小于△F
2
D．△F
1
可能等于△F
2
【解答】解：因 B 的体积不变，倒入水的体积相等，
所以，B 在 A 中有水后，水的深度相同，
由 F=pS=ρghS 可知，两种情况下水对容器底部的压力相等，
又因先将 B 放入 A 容器底部时水对容器底部的压力为零，先向 A 中倒入体积为
V
的水时水对容器底部的压力不为零，
所以，第一中情况下水对容器底部的压力变化量大于第二种情况下水对容器底部
的压力变化量，即△F
1
一定大于△F
2
．
故选 B．
第 15 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
二、填空题（满分 26）
11．（4 分）（2017•徐汇区一模）教室里的投影仪和日光灯是 并联 的（选填
“串
联”或“并联”）；日光灯工作时消耗的是 电 能；额定功率为 0.5 千瓦的用电器
正常工作 6 小时，耗电 3 度，将教室里一部分用电器关掉，干路上通过的电
流将 变小 （选填“变大”、“变小”或“不变”）．
【解答】解：家庭电路中，教室里的投影仪和日光灯是互不影响的，所以是并联
的关系；
电灯工作时是电流做功的过程，也是消耗电能的过程；
由 P= 可得，此时消耗的电能是：W=Pt=0.5kW×6h=3kW•h；
由于并联电路中，干路电流等于各个支路电流之和，连入电路的用电器越多，通
过干路的电流越大，若将教室里一部分用电器关掉，干路上通过的电流将变小．
故答案为：并联；电；3；变小．
12．（4 分）（2017•徐汇区一模）酒精的密度为 0.8×10 3 千克/米 3，表示每立
方米 酒精的质量 为 0.8×10 3 千克，其单位读作 千克每立方米 ，一只杯子最
多可盛质量为 0.2 千克的水，它一定 不能 盛下质量为 0.2 千克的酒精（选填
“能”或“不能”），同一个杯子分别盛满酒精和水时， 水 对杯子底部得压强较大
（选填“酒精”或“水”）．
【解答】解：
①酒精的密度是 0.8×10 3 kg/m 3，表示每立方米酒精的质量为 0.8×10 3 千克，其
单位读作千克每立方米．
②因为 ρ= ，
所以 V= = =0.2×10
﹣
3m3，
所盛酒精的最大质量为 m =ρ V=0.8×10 3 kg/m 3×0.2×10﹣3m3 =0.16kg，所
酒精 酒精
以杯子不能盛下质量为 0.2kg 的酒精．
③因为水的密度大于酒精，杯子所盛水和酒精的深度相同，由公式 p=ρgh 知：水
对杯底的压强较大．
故答案为：酒精的质量；千克每立方米：不能；水．
第 16 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
13．（4 分）（2017•徐汇区一模）某导体 5 秒内通过横截面积的电荷量为 2 库，
电流做功 12 焦，通过导体的电流为 0.4 安，导体两端的电压为 6 伏，当
该导体连接在电压为 3 伏的电源两端时，5 秒内通过它某个横截面的电荷量为 1
库，此时导体的电阻为 15 欧．
【解答】解：通过导体的电流：
I= = =0.4A，
由 W=UIt=UQ 可得，导体两端的电压：
U= = =6V，
由 I= 可得，导体的电阻：
R= = =15Ω；
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当该导体连接在电压为 3 伏的电源两端时，导体的电阻仍为 15Ω 不变，
此时通过的电流：
Iʹ= = =0.2A，
5 秒内通过它某个横截面的电荷量：
Qʹ=Iʹt=0.2A×5s=1C．
故答案为：0.4；6；1；15．
14．（4 分）（2017•徐汇区一模）我国家庭电路的电压为 220 伏，如图所示的
设备为 USB 集线器的一种，表是它的参数，从表中可以直到该集线器使用时的
输入电压为 100﹣240 伏，它的插头 能 （选填“能”或“不能”）直接插在家庭电
路的插座上，它使用后可以连接多个 USB 设备，则这些接口的连接方式为 并
联 ，这些接口的工作电压为 220 伏．接口类型 2.4A/1A USB 接口
六个 USB 接
接口数量 口
输入交流 100﹣240V 50﹣60HZ
输出直流 5V﹣8A
第 17 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
总线长度 148cm
产品规格 13.5×6×3.8cm
【解答】解：我国家庭电路的电压为 220V；从表中可以直到该集线器使用时的
输入电压为 100﹣240 伏，故它的插头能直接插在家庭电路的插座上；这些接口
能够独立工作，是并联；这些接口的工作电压为 220V．
故答案为：220；能；并联；220．
15．（2 分）（2017•徐汇区一模）如图所示，甲、乙两圆柱体放在水平地面上，
现将它们水平截去一部分，使剩余部分的高度均为 h，若两个圆柱体剩余部分对
地面的压力相等，则甲、乙截去部分的质量△m 大于 △m ，圆柱体对地面
甲 乙
压强变化量△P 大于 △P ．（均选填“大于”、“等于”或“小于”）．
甲 乙
【解答】解：因水平面上物体的压力和自身的重力相等，
所以，圆柱体对水平地面的压力：
F=G=mg=ρVg=ρShg，
因截去一部分后，剩余部分的高度均为 h，且两个圆柱体剩余部分对地面的压力
相等，
所以，ρ S hg=ρ S hg，即 ρ S =ρ S ，
甲 甲 乙 乙 甲 甲 乙 乙
因由图可知甲原来的高度大于乙原来的高度，
所以，甲截取的高度△h 大于乙截取的高度△h ，
甲 乙
则 ρ S △h ＞ρ S △h ，
甲 甲 甲 乙 乙 乙
由△m=ρ△V=ρS△h 可知，△m ＞△m ；由
甲 乙
△F=△G=△mg=ρS△h 可知，△F ＞△F ，
甲 乙
因 S ＜S ，
甲 乙
第 18 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以，由 p= 可知，△p ＞△p ．
甲 乙
故答案为：大于；大于．
16．（2 分）（2017•徐汇区一模）在如图所示的电路中，电源电压保持不变，闭
合电键 S，电路正常工作，下列一些数据中：①电压表 V 的示数；②电压表 V 示
数与电流表 A
1
示数的比值；③电压表示数 V 与电流表 A 示数的乘积；④电流表
A
1
示数与 A 示数的比值；⑤电压表示数 V 与电流表 A 示数的比值．
当滑动变阻器 R
1
的滑片 P 向右移动时，变大的是 ②⑤ ；变小的是 ③
④ ．（均选填相关数据的序号）
【解答】解：（1）当电键 S 由断开到闭合时，电压表测量的对象不会改变，始
终是测量电源电压，因此电压表的示数不变．
（2）开关闭合后，R
1
和 R
2
并联，当滑动变阻器的滑片 P 向右移动时，
根据 I= ，可知，U、R 的大小不变，R 接入电路的电阻变大；通过 R 的电流
2 1 2
不变，通过 R 的电流 I 变小，电压表 V 示数与电流表 A 示数的比值为 R 的
1 1 1 2
电阻，变大．
（3）根据并联电路干路电流等于各支路电流之和可知，电流表 A 的示数为 I=I
1
+I
2
，
电流表 A 示数变化量与电流表 A
1
示数变化量是相同的，即电流表 A 示数也变小；
电压表示数 V 与电流表 A 示数的乘积变小，电压表示数 V 与电流表 A 示数的比
值为总电阻，总电阻变大；电压表 V 的示数与电流表 A 与 A
1
的示数差的比值等
于 R
2
的阻值，故比值不变．
电流表 A
1
示数与 A 示数的减小量是相同的，故其比值变小．
故答案为：②⑤；③④．
17．（3 分）（2017•徐汇区一模）2016 年 10 月 19 日，神舟十一号飞船与天宫二
号空间实验室成功实现自动交会对接，再次引发了中学生的科研热情．某校兴趣
第 19 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
小组的同学制作“孔明灯”，他们将一个薄塑料袋开口向下，并在开口端安装一个
很轻的框架，框架上固定一些燃料，燃料点燃后，当灯笼内的空气被加热到一定
温度时，灯笼就能腾空而起，如图所示．该“孔明灯”的体积大约为 0.02 米 3，总
质量约为 6 克，环境气温为 20℃．下表给出了空气密度与温度的对应关系及相应
温度下“孔明灯”内空气重力的大小．请依据表中的相关数据回答问题：
温 度 20 30 40 50 60 70 80 90 100 110 120
（℃）
密度 1.29 1.25 1.21 1.17 1.14 1.11 1.07 1.04 1.02 1.00 0.97
（ 千
克 /
米
3）
重 力 0.25 0.24 0.23 0.22 0.22 0.21 0.21 0.20 0.20 0.19 1.19
（牛） 3 5 7 9 3 8 0 4 0 6 0
①在环境气温下，空气的密度为 1.29 千克/米 3．
②空气密度随温度的变化关系是 温度越高，密度越小 ．
③灯内空气的温度至少要达到 113 ℃，孔明灯才能起飞（忽略燃料质量的变
化）．
【解答】解：①当环境温度为 20℃时，空气的密度为 1.29 千克/米 3；
②由表格中的数据可知，当温度升高时，空气的密度减小；
③ 孔明灯在空气中受到的浮力为 F =ρ gV=1.2kg/m 3 × 9.8N/kg ×
浮 空 气
0.02m 3 =0.2352N；
当孔明灯浮起时，说明受到的空气浮力刚好等于灯重与灯内热空气重力之和．
即 F =G +G ，
浮 灯 热
0.2352N=0.006kg×9.8N/kg+G ，
热
0.1764N=ρ gV，
热
第 20 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以热空气的密度 ρ = =0.9kg/m 3，
热
由空气密度和温度的对应关系知，在 90～130℃之间，温度升高 10℃，空气密度减
小 0.03kg/m 3，此时的空气密度为 0.9kg/m 3，较 0.91kg/m 3 减小 0.01kg/m 3，
所以温度升高接近 3℃，即此时的温度约为 113℃．
故答案为：①1.29；②温度越高，密度越小；③113．
三、作图题（满分 8 分）
18．（2 分）（2017•徐汇区一模）重为 5 牛的物体静置在水平面上，请在如图中
用力的图示法画出重物对地面的压力．
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=5N，
方向垂直于地面向下，作用点在地面，设定标度为 1N，压力的图示如图：
19．（2 分）（2017•徐汇区一模）请在如图所示的电路中，有两根导线尚未连接，
请以笔画线代替导线补上，补上后要求：电键 S 闭合后，两盏小灯 L
1
、L
2
都能发
光，电流表只测量通过灯 L
2
的电流．
【解答】解：
电键 S 闭合后，两盏小灯 L 、L 都能发光，说明电键 S 控制整个电路；电流
1 2
表只测量通过灯 L
2
的电流，说明两只灯泡的连接方式为并联．
第 21 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
由电流的流向，电流从电源正极流出，分成两支，一支通过 L
1
，另一支通过 L
2
、
电流表，两支电流汇合后通过电键回到电源负极．如图所示：
．
20．（4 分）（2017•徐汇区一模）在如图所示中，将电源、电流表、电压表三个
元件符号正确填进电路的空缺处，要求电键 S 闭合后：
（a）电流方向如图所示；
（b）向右移动滑动变阻器 R 的滑片 P，灯变暗，电压表的示数变大．
【解答】解：根据电流的流向可确定电池的正负极，根据电流表要与变阻器串联
可确定电流表的位置；向右移动滑动变阻器的滑片 P 时，小灯变暗，电压表的示
数变大，说明电压表并联在滑动变阻器的两端．故左端为电流表，中间为电压表，
右侧为电源．如图所示．
四、计算题（满分 26 分）
21．（4 分）（2017•徐汇区一模）体积为 3×10 3 米 3 的物体浸没在水中，求物体
受到的浮力．
【解答】解：因物体浸没时排开液体的体积和自身的体积相等，
所以，物体受到的浮力：
F =ρ gV =ρ gV=1.0×10 3 kg/m 3×9.8N/kg×3×10 3 m 3 =2.94×10 7 N．
浮 水 排 水
第 22 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
答：物体受到的浮力为 2.94×10 7 N．
22．（6 分）（2017•徐汇区一模）在如图所示的电路中，定值电阻 R 阻值为 10
2
欧，电源电压为 3 伏且保持不变，当电键 S 闭合后，干路中的电流为 1 安，
求：
①通过电阻 R
2
的电流；
②电路消耗的总电功率．
【解答】解：由电路图可知，当电键 S 闭合后，两电阻并联，电流表 A 测 R 支
2
路的电流．
①因并联电路中各支路两端的电压相等，
所以，通过电阻 R
2
的电流：
I
2
= = =0.3A；
②电路消耗的总电功率：
P=UI=3V×1A=3W．
答：①通过电阻 R
2
的电流为 0.3A；
②电路消耗的总电功率为 3W．
23．（8 分）（2017•徐汇区一模）一个底面积为 2×10﹣2 米 2 的轻质薄壁圆柱
形容器放在水平桌面中央，内盛有 0.1 米深的水，求：
①水对容器底部的压强；
②水的质量 m
1
；
③继续加入一定量的水，容器对桌面的压强为 P
1
，再将一个物块放入水中（无水
溢出），当物块自然静止时，水对容器底的压强变为 P
2
，容器对桌面的压强变为
P
3
．
i）若该物块自然静止时未浸没在水中，则该物块的密度的取值范围是 ρ ＜ 1.0
物
×10 3 千克/米 3．（写出具体数值）
ii）若该物块自然静止时浸没在水中，请用字母表示该物块的密度 ρ ．
物
第 23 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：①水对容器底部的压强：
p=ρ gh=1.0×10 3 kg/m 3×9.8N/kg×0.1m=980Pa；②水
水
的体积 V=S h=2×10﹣2 m 2×0.1m=2×10﹣3 m 3，
容
根据 ρ= 可得，水的质量：
m
1
=ρ
水
V=1.0×10 3 kg/m 3×2×10﹣3 m 3 =2kg；
③i）若该物块自然静止时未浸没在水中，物块漂浮在水面上，根据物体浮沉条
件可知物块的密度小于水的密度，即该物块的密度的取值范围是 ρ ＜1.0×
物
10 3 kg/m 米 3．
ii）轻质薄壁圆柱形容器，则重力忽略不计，放在水平桌面中央，则 F=G，
继续加入一定量的水，容器对桌面的压强为 p
1
，再将一个物块放入水中（无水
溢出），当物块自然静止时，水对容器底的压强变为 p
2
，容器对桌面的压强变为
p
3
．
则根据 p= 、ρ= 和 G=mg 可得，物块的质量 m = ，
水
物块的体积 V = ，
物块
所以，物块的密度 ρ = = = •ρ ．
物块 水
答：①水对容器底部的压强为 980Pa；
②水的质量 m
1
为 2kg；
③i）1.0×10 3；ii）该物块的密度 ρ = •ρ ．
物块 水
24．（8 分）（2017•徐汇区一模）在如图（a）所示电路中，电源电压为 18 伏且
不变，电阻 R
1
的阻值为 24 欧，滑动变阻器 R
2
上标有“100 欧 1 安
字样，闭合电键 S，电流表的示数为 0.5 安，求：
第 24 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①电阻 R
1
两端的电压 U
1
；
②现用电阻 R
0
替换电阻 R
1
，同时将一电压表接入电路中，且电流表选用 0﹣0.6A
量程，电压表选用 0﹣3V 量程，要求：在移动变阻器滑片 P 的过程中，使电压表
V 和电流表 A 的指针均能到达图（b）（c）所示位置，且电路能正常工作；
i）若电压表接在 ab 两点之间，求替换电阻 R
0
的阻值范围；
ii）若电压表接在 bc 两点之间，求替换电阻 R
0
的阻值范围．
【解答】解：①由电路图可知，定值电阻 R
1
和滑动变阻器 R
2
串联，电流表测电
路中的电流 I=0.5A，
由 I= 得，定值电阻 R
1
两端的电压：
U
1
=IR
1
=0.5A×24Ω=12V；
②图（b）（c）中，电流表选用 0﹣0.6A 量程，分度值为 0.02A，电流表示数 Iʹ=0.4A；
电压表选用 0﹣3V 量程，分度值为 0.1V，电压表示数为 Uʹ=2V；
i）若电压表接在 ab 两点之间，电压表测 R
0
两端的电压，
电压表选用 0﹣3V 量程，所以 R
0
的最大电压 U
0 大
=3V；当电路中通过最小电流 I
0
小
=0.4A 时，R
0
有最大值，
R
0 大
= =7.5Ω；
当 R 取最小电压 U =2V；因电流表选用 0﹣0.6A，允许通过的最大电流为 I
0 0 小 0
大
=0.6A 时，替换电阻 R
0
的阻值最小，
则 R = =3.3Ω；
0 小
故若电压表接在 ab 两点之间，替换电阻 R
0
的阻值范围 3.3Ω≤R
0
≤7.5Ω．
ii）若电压表接在 bc 两点之间，电压表测变阻器 R
2
的两端的电压，
因在移动变阻器滑片 P 的过程中，使电压表 V 和电流表 A 的指针均能到达图
（b）（c）所示位置
第 25 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
，则此时变阻器连入电路中的电阻大小 Rʹ = =5Ω；电
滑
压表选用 0﹣3V 量程，所以 R
2
的最大电压 U
2 大
=3V；
根据串联电路电压的规律，
R
0
的最小电压为 U
0 小
=18V﹣3V=15V，
若取电路中允许通过的最大电流 I
0 大
=0.6A 求最小电阻，
而此时变阻器连入电路中的电阻大小 R = =5Ω；
滑
与题干中“在移动变阻器滑片 P 的过程中，使电压表 V 和电流表 A 的指针均能到
达图（b）（c）所示位置”相矛盾．所以，通过电路的电流只能取为 I
0 小
=0.4A，替
换电阻 R
0
的阻值最大，
此时替换电阻 R
0
的最小电阻 R
0 小
= =37.5Ω；
当变阻器连入电路中的电阻为 0 时，变阻器两端的电压为 0，R
0
的最大电压为电
源电压 U=18V，电路中的最小电流为 I
0
=0.4A，此时替换电阻 R
0
的最大阻值 R
0 大
= = =45Ω；
所以替换电阻 R
0
的取值范围为 37.5Ω≤R
0
≤45Ω．
答：①电阻 R
1
两端的电压 U
1
=12V；
②i）若电压表接在 ab 两点之间，替换电阻 R
0
的阻值范围 3.3Ω≤R
0
≤7.5Ω．
ii）若电压表接在 bc 两点之间，替换电阻 R
0
的阻值范围 37.5Ω≤R
0
≤45Ω．
五、实验题（满分 23 分）
25．（5 分）（2017•徐汇区一模）如图 1 所示仪器是实验室用来测物体 质量 的
仪器，实验时砝码应放入 右 盘，如图 2 所示的实验的装置可以用来证明 大气
压 的存在，图 3 所示的实验装置的名称为 压强计 ，它是根据 连通器原理制
成的实验仪器．
第 26 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：图 1 所示的仪器叫做天平，是实验室用来测物体质量的仪器，实验
时左盘放物体，右盘放砝码；
如图 2 所示的装置为马德堡半球实验装置，它可以证明大气压强的存在；
图 3 所示的实验装置为“U 形管压强计”，上端开口、底部相连通的仪器叫连通器；
故压强计是根据连通器原理制成的实验仪器．
故答案为：质量；右；大气压；压强计；连通器．
26．（4 分）（2017•徐汇区一模）小佳做“验证阿基米德原理”实验，实验情景如
图（a）（b）（c）所示，请填写空格处的内容，
①由图（a）（b）（c）中弹簧测力计示数可知，物体受到的浮力为 0.2 牛；②
由图（b）中量筒内水面位置可知，水的体积为 40 厘米 3；
③由图（b）（c）中量筒内水面位置可知，物体排开水的体积为 20 厘米 3；④根
据小佳同学测量的实验数据，在误差范围内，经运算、比较可得到的结论是：物
体受到的浮力等于物体排开水的重力 ．
【解答】解：①弹簧测力计的分度值为 0.1N，
由图 a 可知，G=0.5N，由图 c 可知，Fʹ=0.3N，
物体在水中受到的浮力为 F =G﹣Fʹ=0.5N﹣0.3N=0.2N；
浮
②该量筒所能测量的最大值为 100ml，所以其量程为 0～100ml；
由图（c）量筒内水面位置可知：物体和水的总体积为 40cm 3．
③由图（b）可知，量筒中原有液体的体积为 40ml，由图（c）可知，物体和液
体的总体积为 60ml，
第 27 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
则物体排开水的体积 60cm 3﹣40cm 3 =20cm 3 =2×10﹣5 m 3，
④G =m g=ρ V g=1.0×10 3 kg/m 3×2×10﹣5 m 3 =0.2N，
排 排 水 排
由以上可知，F =G ，故可得结论：浸在液体中的物体受到的浮力等于它排开的
浮 排
液体受到的重力．
故答案为：①0.2；②40；③20；④物体受到的浮力等于物体排开水的重力．
27．（8 分）（2017•徐汇区一模）小徐做“用电流表、电压表测电阻”实验，现有
电源（电压为 6 伏且保持不变），待测电阻 R
x
、电流表、电压表、滑动变阻器、
电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动
变阻器滑片的过程中，发现电流表示数的变化范围为 0.10～0.28 安，电压表示数
的变化范围为 0～4 伏；当移动变阻器滑片到某个位置时，电压表、电流表的示
数分别如图（a）、（b）所示，请将下表填写完整（计算电阻时，精确到 0.1 欧）．
电压 U
x
（伏） 电流 I
x
（安） 电阻 R
x
（欧） 电阻 R
x
平均
值
1 4.0 0.10 20.0 21.2
2 3.1 0.14 22.1
3 6.0 0.28 21.4
【解答】解：（1）电源电压不变，移动滑片，减小滑动变阻器接入电路的阻值，
滑动变阻器两端电压变小，
待测电阻两端电压变大，由欧姆定律可知，电路电流增大，由题意知，“在移动
变阻器滑片的过程中，
发现电流表示数的变化范围为 0.10～0.28 安，电压表示数相应的变化范围为 0～
4 伏；
因此电压表与滑动变阻器并联，测滑动变阻器两端电压．
由题意知，电路最小电流 I =0.1A，此时滑动变阻器电压最大，电压表示数最大，
1
则 U =4V，由题意知，
滑
第 28 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
此时待测电阻两端电压 U
1
=U ﹣ U
滑
=6.0V ﹣ 4V=2.0V ，由欧姆定律得：
R
1
= = =20Ω；
（2）由题意知，电源电压为 6 伏，因此图 b 电压表量程为 0～3V，由图知，
电压表最小分度值是 0.1V，电压表示数 U ʹ=2.9V，
滑
此时待测电阻两端电压 U
2
=U﹣U
滑
ʹ=6.0V﹣2.9V=3.1V，
由表中数据 I
3
=0.28A 可知，图 a 中电流表量程是 0.6A，由图知，电流表最小分度
值是 0.02A，电流表示数 I
2
=0.14A，电阻 R
2
= = ≈22.1Ω；
（3）根据表中数据可知，电阻 R
3
= = ≈21.4Ω；
电阻 R
x
的平均值 R
x
= = ≈21.2Ω
表格如下：
电压 U
x
（伏） 电流 I
x
（安） 电阻 R
x
（欧） 电阻 R
x
平均
值
1 4.0 0.10 20.0 21.2
2 3.1 0.14 22.1
3 6.0 0.28 21.4
故答案为：如上表格．
28．（6 分）（2017•徐汇区一模）为了研究柱体浸入水中的过程中水对容器底部
的压强情况，某小组同学选用高度 H、底面积 S 均不同的柱体 A、B 和 C 进行实
验，如图所示，他们设法使柱体 A 逐步浸入水中，测量并记录其下表面到水面的
距离 h 及水对容器底部的压强 p，接着仅换用圆柱体 B、C 重新实验，并将全部
实验数据记录在表一中（实验中容器内水均未溢出）．
表一 柱体 A H=0.4 米 S=0.03 米 2
实验序 h（米） P（帕）
号
1 0 6000
2 0.1 6200
第 29 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
庞姐物理 满分有你
3 0.2 6400
4 0.3 6600
5 0.4 6800
6 0.5 6800
表二 柱体 B H=0.3 米 S=0.05 米 2
实验序 h（米） P（帕）
号
7 0 6000
8 0.12 6400
9 0.15 6500
10 0.18 6600
11 0.24 6800
12 0.3 7000
H=0.2 米 S=0.06 米
2
表三 柱体 C
实验序 h（米） P（帕）
号
13 0 6000
14 0.05 6200
15 0.1 6400
16 0.15 6600
17 0.2 6800
18 0.3 6800
①分析比较实验序号 2、3、4（或 8、9、10、11 或 14、15、16） 数据中 p
和 h 的关系及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，当 h
＜H 时，p 随 h 的增大而增大．
②分析比较实验序号 5、6 与 17、18 数据中的 p 和 h 的数据及相关条件，可得
出
的初步结论是：同一柱体浸入水的过程中， 当柱体浸没后，水对容器底部的压
强与柱体到水面的距离 h 无关； ．
③进一步分析比较表一、表二和表三中的实验数据及相关条件，可得出初步结论：
第 30 页（共 33 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
庞姐物理 满分有你
分析比较实验序号 2、14 或 3、8、15 或 4、10、16 中的 p 和 h 及 的数据及
S
相关条件，可得出的初步结论是： 不同柱体浸入水的过程中，浸入液体的体积
相同时，p 相同 ．
分析比较实验序号 2、14 和 3、8、15 和 4、10、16 中的 p 和 h 及 的数量及
S
相关条件，可得出的初步结论是： 不同柱体浸入水的过程中，浸入液体的体积
越大越大，p 越大 ．
【解答】解：①因要得出“同一柱体浸入水的过程中，当 h＜H 时，p 随 h 的增大
而增大”的结论，因研究对象是同一柱体，所以，应在同一个表中分析，当 h＜H
时，即柱体下表面到水面的距离 h 应小于柱体本身的高度 H，
所以应分析比较实验序号 2、3、4（或 8、9、10、11 或 14、15、16）数据中 p
和 h 的关系及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，当 h
＜H 时，p 随 h 的增大而增大；
②分析比较实验序号 5、6 与 17、18 数据中的 p 和 h 的数据及相关条件，因柱体
的高度分别为 0.2 米、0.4 米，可发现当柱体从刚好浸没到浸没深度增加的过程
中，水对容器底部的压强保持不变，即水对容器底部的压强与柱体到水面的距离
h 无关；
③分析比较实验序号 2、14（或 3、8、15 或 4、10、16 中的 p 和 h 及 S）柱体浸
入水中的体积和水对容器底部的压强：
柱体在浸入水的过程中，
柱体 A 浸入水中的体积 V2=0.1m×0.03m 2 =3×10﹣3 m 3，柱
体 C 浸入水中的体积 V14=0.05m×0.06m 2 =3×10﹣3 m 3，
这两次实验中浸入水中的体积 V
2
=V
14
，
而在这两次实验中，水对容器底部的压强相等，pⅠ=6200Pa；
分析比较实验序号 3、8、15，
柱体 A 浸入水中的体积 V3=0.2m×0.03m 2 =6×10﹣3 m 3，
柱体 B 浸入水中的体积 V8=0.12m×0.05m 2 =6×10﹣3 m 3，
第 31 页（共 33 页）教育资源分享店铺
https://shop33139139.taobao.com
柱体 C 浸入水中的体积 V
15
=0.1m×0.06m 2 =6×10﹣3 m 3，
这三次实验中浸入水中的体积：V
3
=V
8
=V
15
，
而序号 3、8、15 实验，水对容器底部的压强 pⅡ=6400Pa；
同理，分析比较实验序号 4、10、16，
柱体 A 浸入水中的体积 V4=0.3m×0.03m 2 =9×10﹣
3 m 3 ， 柱 体 B 浸 入 水 中 的 体 积
V10=0.18m×0.05m 2 =9×10﹣3 m 3，柱体 C 浸入水中
的体积 V16=0.15m×0.06m 2 =9×10﹣3 m 3，
这三次实验中浸入水中的体积：V
4
=V
10
=V
16
，
而序号 4、10、16 实验中，水对容器底部的压强 pⅢ=6600Pa；
所以，分析比较实验序号 2、14（或 3、8、15 或 4、10、16）中的 p 和 h
及 S
的数量及相关条件，可得出的初步结论是：
不同柱体浸入水的过程中，浸入液体的体积相同时，p 相同；
分析比较实验序号 2、14 和 3、8、15 和 4、10、16 中的 p 和 h 及 S 的
数量及相
关条件，
浸入水中的体积 3×10﹣3 m 3＜浸入水中的体积 3×10﹣3 m 3＜浸入水中的体积
3×10
﹣3 m 3，
而 pⅠ=6200Pa＜pⅡ=6400Pa＜pⅢ ＜6600Pa；
可得出的初步结论是：
不同柱体浸入水的过程中，浸入液体的体积越大，p 越大；
故答案为：（1）2、3 与 4（或 8、9、10 与 11 或 14、15 与 16）；
②当柱体浸没后，水对容器底部的压强与柱体到水面的距离 h 无关；
③2、14 或 3、8、15 或 4、10、16 中的 p 和 h 及 S；不同柱体浸入水
的过程中，
浸入液体的体积相同时，p 相同；
2、14 和 3、8、15 和 4、10、16 中的 p 和 h 及 S；不同柱体浸入水的
过程中，浸教育资源分享店铺
https://shop33139139.taobao.com
入液体的体积越大越大，p 越大．
