松江区 2017~2018 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2018.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。

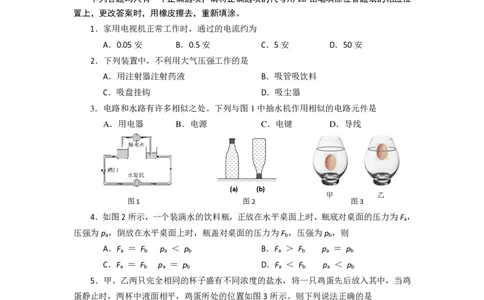

1．家用电视机正常工作时，通过的电流约为
A．0.05安 B．0.5安 C．5安 D．50安
2．下列装置中，不利用大气压强工作的是
A．用注射器注射药液 B．吸管吸饮料
C．吸盘挂钩 D．吸尘器
3．电路和水路有许多相似之处。下列与图1中抽水机作用相似的电路元件是
A．用电器 B．电源 C．电键 D．导线
(a) (b)
甲 乙
图1 图2 图3
4．如图 2所示，一个装满水的饮料瓶，正放在水平桌面上时，瓶底对桌面的压力为F ，
a
压强为p ，倒放在水平桌面上时，瓶盖对桌面的压力为F ，压强为p ，则
a b b
A．F ＝ F p ＜ p B．F ＞ F p ＝ p
a b a b a b a b
C．F ＝ F p ＝ p D．F ＜ F p ＜ p
a b a b a b a b
5．甲、乙两只完全相同的杯子盛有不同浓度的盐水，将一只鸡蛋先后放入其中，当鸡
蛋静止时，两杯中液面相平，鸡蛋所处的位置如图3所示。则下列说法正确的是
A．鸡蛋在乙杯中受到的浮力较大 B．鸡蛋在甲杯中排开液体的质量较大
C．乙杯底部所受液体的压强较大 D．甲杯底部所受液体的压强较大
6．甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面积 S 及长度 L
的判断，可能成立的是
A．S >S ，L L
甲 乙 甲 乙 甲 乙 甲 乙
C．S >S ，L =L D．S >S ，L >L
甲 乙 甲 乙 甲 乙 甲 乙
7．如图4所示电路中，电源电压不变。闭合电键，下列现象中
能说明滑动变阻器的滑片P在向右移动的是
图4教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．电表A与A 示数的差值变大
1
B．电表V与A 示数的乘积变大
C．电表A 与A示数的比值变大
1
D．电表V与A 示数的比值变小
8．如图5所示，质量相等的A、B两个均匀实心正方体放在水平面上，A的边长比B
大。如果从其正中间水平或竖直方向打通一个横截面积大小相同的圆柱形的小孔后，使其剩
余部分对水平面压强相等。设想了下列四种做法：
① 两个正方体均水平打孔；
② 两个正方体均竖直打孔；
③ A竖直打孔、B水平打孔； A
④ A水平打孔、B竖直打孔； B
以上想法中能实现目的是
图5
A．①② B．①③
C．②③ D．③④
二、填空题（23分）
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为 （1） 伏；如图6所示，若要将一节干电池正确装入电池
盒，应将图6（甲）中电池的A端接到图6（乙）电池盒的 （2） （选填“B”或“C”）
接线柱；若用图6（丙）中电压表测一节干电池的电压，电压表应选择 （3） 伏的量程。
10．一个人站立时对水平地面的压强为1.5×104帕，它表示的物理意义是 （4） ；
当他在水平地面上行走时，对地面的压强为 （5） 帕。图7所示是“自平衡电动踏板车”，
当人站上踏板车后，踏板车对地面的压强 （6） （选填“变小”、“不变”或“变大”）。
A B C
A V
3 15
（甲） （乙） （丙） 图7
11．酒精的密度为0.8×103千图克6 /米3，其单位读作 （7） 。一只杯子最多可盛质量为0.2
千克的水，它一定 （8） （选填“能”或“不能”）盛下质量为0.2千克的酒精，如果用此
杯子盛满浓盐水，则盐水质量一定 （9） 0.2千克（选填“大于”、“等于”或“小于”）。（ρ
酒
＜ρ ＜ρ )。
精 水 盐水
12．通过某导体电流为0.2安，10秒内通过其横截面的电荷量为 （10） 库，若它的
电阻为50欧，它两端的电压为 （11） 伏；当它两端电压为5伏时，它的电阻为 （12）
欧。
13．如图8所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总重为 2 牛，将
一重力为1.2牛、体积为2104米3的长方体实心物块A用细线吊着，将其一半浸入水中，则
A 受到的浮力为 （13） 牛。当把细线剪断后，静止时 A 漂浮在水中且水未溢出，则 A 受教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
到的浮力为 （14） 牛，台秤的示数为 （15） 牛。
14．在图9所示电路中，电源电压不变，闭合电键后电路正常工作。一段时间后，电压
表示数突然变大。若电路中只有一处故障且只发生在灯L或电阻 R处。
① 电路中出现的故障可能是： （16） 。
② 为进一步确定故障情况，小红断开电键后，先拆下灯L，再拆下电阻R，并将R接入原
L处，再闭合电键观察此时电压表示数。请判断小红的方案是否可行及其理由： （17） 。
V
A
烧杯
L S
R
台秤
图8 图9 图10

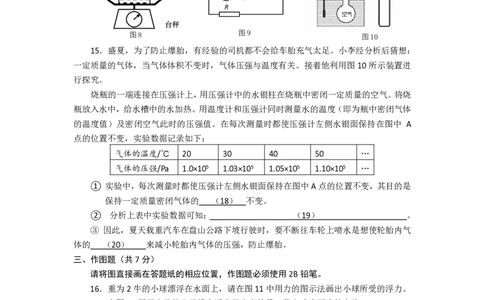

15．盛夏，为了防止爆胎，有经验的司机都不会给车胎充气太足。小李经分析后猜想：
一定质量的气体，当气体体积不变时，气体压强与温度有关。接着他利用图10所示装置进
行探究。
烧瓶的一端连接在压强计上，用压强计中的水银柱在烧瓶中密闭一定质量的空气。将烧
瓶放入水中，给水槽中的水加热。用温度计和压强计同时测量水的温度（即为瓶中密闭气体
的温度值）及密闭空气此时的压强值。在每次测量时都使压强计左侧水银面保持在图中 A
点的位置不变，实验数据记录如下：
气体的温度/℃ 20 30 40 50 …
气体的压强/Pa 1.0×105 1.03×105 1.05×105 1.10×105 …
① 实验中，每次测量时都使压强计左侧水银面保持在图中A点的位置不变，其目的是
保持一定质量密闭气体的 （18） 不变。
② 分析上表中实验数据可知： （19） 。
③ 因此，夏天载重汽车在盘山公路下坡行驶时，要不断往车轮上喷水是想使轮胎内气
体的 （20） 来减小轮胎内气体的压强，防止爆胎。
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．重为2牛的小球漂浮在水面上，请在图11中用力的图示法画出小球所受的浮力。
17．在图12所示电路的〇里填上适当的电表符号，使之成为正确的电路。
18．在图13所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
① 电压表测小灯两端的电压；② 闭合电键S，向左端移动滑片P，小灯变亮。
S
L
S
L
1
P
L V
2
3 15
图11 图12 图13
四、计算题（共26分）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
请将计算过程和答案写入答题纸的相应位置。
19．体积为2104米3的小球，浸没在水中，求：小球受到的浮力F 。
浮
20．如图14 所示，R =20 欧，R =60 欧，当 S 断开时，电流表的 R
1 2 1
示数为0.3安。求：
R S
① 电源电压U。 A 2
② 当S闭合时，电流表的示数。
图14

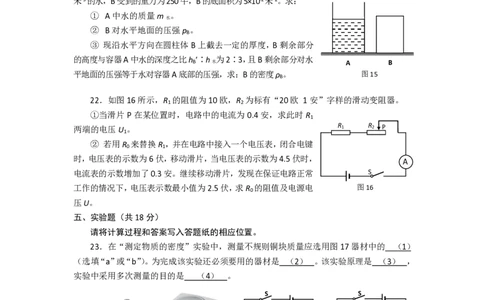

21．如图15所示，柱形容器A和均匀实心圆柱体B置于水平地面上，A中盛有体积为6×10-3
米3的水，B受到的重力为250牛，B的底面积为5×10-2米2。求：
① A中水的质量m
水
。
② B对水平地面的压强p
B
。
③ 现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分
的高度与容器A中水的深度之比h ∶h 为2∶3，且B剩余部分对水
B 水 A B
平地面的压强等于水对容器A底部的压强，求：B的密度ρ 。 图15
B
22．如图16所示，R 的阻值为10欧，R 为标有“20欧 1安”字样的滑动变阻器。
1 2
①当滑片P在某位置时，电路中的电流为 0.4安，求此时R
1
两端的电压U 。 R 1 R 2 P
1
② 若用R 来替换R ，并在电路中接入一个电压表，闭合电键
0 1
时，电压表的示数为6伏，移动滑片，当电压表的示数为4.5伏时，
A
电流表的示数增加了0.3安。继续移动滑片，发现在保证电路正常 S
工作的情况下，电压表示数最小值为2.5伏，求R 的阻值及电源电 图16
0
压U。
五、实验题（共18分）
请将计算过程和答案写入答题纸的相应位置。
23．在“测定物质的密度”实验中，测量不规则铜块质量应选用图17器材中的 （1）
（选填“a”或“b”）。为完成该实验还必须要用的器材是 （2） 。该实验原理是 （3） ，
实验中采用多次测量的目的是 （4） 。
S S
A
R 1
2
A 3
A
1
R 2 R 3
（a） 图17 （b） （a） 图18 （b）
24．在“用电流表测电流”的实验中，必须使电流从电流表的 （5） 接线柱流入（选
填“＋”或“－”），通过 （6） 法判断所测电流是否超过所选量程。在探究并联电路电
阻的规律时，小明同学分别按图18（a）、（b）所示连接电路，他选择电阻R 替代并联电阻
3
R 和 R ，实验应满足： （7） 保持不变时，电流表 A 的示数与电流表 （8） 的示数
1 2 3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
相同（选填“A ”或“A ”）。
1 2
25．小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有
器材均完好。他移动滑动变阻器的滑片到阻值最大处，闭合电键，观察到电压表示数如图
19 所示，且电流表指针偏离零刻度线的角度与电压表相同。然后他移动变阻器的滑片至中
点，观察到电压表的示数变小至0.6伏。接着他继续移动变阻器的滑片，发现电路中的最大
电流为0.28安。
请将下表填写完整。（计算电阻时，精确到0.1欧） （9）
物理量 电压 电流 电阻 电阻平均值
序号 (伏) (安) (欧) (欧)
1
2
图19
3
26．在学习了连通器后，某小组同学为了研究连通器内液体静止时液面的高度差，先将
水注入用不同粗细的玻璃管制成的连通器中，已知管的横截面积S ＞S ＞S ，待水静止后，
C B A
水面如图20（a）、（b）、（c）所示；然后他分别在连通器右侧的玻璃管中注入不同高度的和
水不相溶的液体，直到水被完全压入左管中，测量出此时水的深度及两个液面的高度差，静
止后液面如图20（d）所示。接着，他们换用不同液体重复上述实验，下表中记录了他们探
究过程中的部分数据。请仔细观察实验现象和数据，归纳得出初步结论。
A A A B A C
（a） (b) 图20 (c) (d)
实验 液体的密度 水的深度 液面的高度差
序号 （克/厘米3） （厘米） （厘米）
1 0.7 6.4
2 0.8 3.8
3 0.9 1.7
15.0
4 1.1 1.4
5 1.3 3.5
6 1.5 5.0
7 _____ _____ \教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① 分析比较图 20（a）、（b）或（c）中液面高度及相关条件可得：当连通器内只有一
种液体且液体静止时， 液面高度差为 （10） ，且与 （11） 无关。
② 分析实验序号1和2和3中的数据可初步得出：连通器中分别盛入水和某种不相溶液
体，当水的深度一定且液体静止时， （12） 。
③ 分析实验序号4和5和6中的数据可初步得出的结论，与②的结论相 （13） （选
填“一致”或“矛盾”）。
④ 基于③的结论，小王猜想：连通器中分别盛入水和某种不相溶液体，当水的深度一
定且液体静止时，最终两个液面的高度差决定于水和液体两者密度的差值大小。综合分析表
中的实验数据，小王的猜想 （14） （选填“正确”或“错误”）。
⑤ 小张猜想：连通器中分别盛入水和某种不相溶液体且液体静止时，最终两个液面的
高度差可能还跟水的深度有关。若在上述实验基础上，再增加一次实验加以验证，则序号7
中拟进行实验的数据可设计为 （15） 、 （16） 。
松江区 2017 学年度第一学期初三期末理化试卷
物理部分参考答案及评分标准
2018.1
题号 答案及评分标准
一、选择 (16分) 1．B 2．A 3．B 4．A 5．C 6．D 7．C 8．B
9．(1)1.5；(2)B；(3)0-3。
10．(4)每平方米的面积上所受到的压力为1.5×104牛；
二、填空（23分） (5) 3×104；(6)变大。
11．(7) 千克每立方米；(8) 不能；(9)大于。
12．(10)2；(11)10；(12)50。
13．(13)0.22；(14)1.2；(15)3.2。
14．(16)R断路或L短路；
(17)可行；若电压表无示数，则R断路；
若电压表有示数，则L短路。 （每空2分）
15．(18) 体积；
（19）一定质量的气体，体积不变时，气体压强随气体温度的升
高而增大；（2分）
（20）温度降低。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
16．浮力大小、方向、作用点正确各1分。
三、作图（7分） 17．完全正确得2分。
18．电压表连接正确1分，滑动变阻器连接正确1分。
F ＝ρ V g 1分
浮 液 排
19. ＝ρ V g 1分
液 物
（4分）
＝1.0×103千克/米3×9.8牛/千克×2×10－4米3 1分
＝1.96牛 1分
①U ＝ I R 1分
1 1 1
＝0.3安×20欧＝6伏 1分
20. U= U 1 = U 2 = 6伏 1分
（6分） ②I
2
＝U
2
/ R
2
1分
＝6 伏/60 欧＝0.1 安 1 分
I=I +I =0.3 安+0.1 安=0.4 安 1 分
1 2
①m ＝ρ V 1
水 水 水
分
＝1×103千克/米3×6×103米3＝6千克 1分
②p ＝F /S 1分
B B B
21（8分） ＝G B /S B 1分
＝250牛/5×102米2 ＝5×103帕 1分
③p ′＝p gh ′＝ gh 1分
B 水 B B 水 水
B
水
'B 水
3
2
1 .0 1 0 3 千 克 / 米 3 1 .5 1 0 3 千 克 / 米 3
h
h
2分
①U ＝I R 1 分
1 1 1
＝0.4 安×10 欧＝4 伏 1分
②R ＝U / I＝（6—4.5）伏/0.3 安＝5 欧 2 分
0 2
22．
U ＝2.5 伏， I ＝1 安 1 分
2 小 大
（8分）
U ＝I R ＝1 安×5 欧＝5 伏 2 分
0 0
U＝U ﹢U ＝5 伏﹢2.5 伏＝7.5 伏 1 分
0 2
说明：在计算中，有关单位错写、漏写，总扣 1 分。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
说明：第25题5分，其余每空1分
23. (1)b；(2)量筒；(3) ρ＝m/V；(4)减小实验误差。
五、实验 24．(5) ﹢；(6)试触；(7)电源电压；（8）A 。
2
（18分） 25. (9)
物理量 电压 电流 电阻 电阻平均值
序号 （伏） （安） （欧） （欧）
1 2.0 0.2 10.0
2 2.4 0.24 10.0 10.2
3 3.0 0.28 10.7
26.（10）0； （11）管的横截面积。
（12）液体的密度越大，液面的高度差越小。
（13）矛盾。
（14）错误。
（15）1.5 ；（16）10。 （密度为表中密度之一，水深不为15）
说明：25题4分，（15）、（16）两空共1分，其余每空1分
2018年上海市松江区中考物理一模试卷
参考答案与试题解析
一、选择题（共16分）下列各题均只有一个正确选项.
1．（2分）家用电视机正常工作时，通过的电流约为（ ）
A．0.05安 B．0.5安 C．5安 D．50安
【分析】家庭电路的电压为220V，电视机的功率约为120W，根据电功率公式的变形公式求
出电视机正常工作时的电流。
【解答】解：家庭电路的电压U=220V，电视机的功率约为P=120W，
由P=UI可得，电视机正常工作时的电流约为：
I= = ≈0.55A，接近于0.5A。
故选：B。
2．（2分）下列装置中，不是利用大气压强工作的是（ ）
A．
用注射器注射药液教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
B．
吸管吸饮料
C．
吸盘挂钩
D．
吸尘器
【分析】大气压的应用大多是利用内外的气压差，所以要判断是否是大气压的应用，要注意
有没有形成这个“气压差”。
【解答】解：A、用注射器注射药液时，是在外力的作用下将药液注入的，故A与大气压无
关。
B、用吸管吸饮料时，吸出吸管中的部分空气，使吸管内的气压减小，瓶中饮料在大气压的
作用下，上升通过吸管进入口中，故B利用了大气压的作用；
C、首先用力将挂衣钩的吸盘紧压在墙壁上，将塑料吸盘中的空气排出，通过手的挤压排出
了吸盘内的气体，使内部气压小于外界大气压，这样外界大气压将挂衣钩压在墙壁上，故C
利用了大气压；
D、用吸尘器吸尘土时，吸出管中的部分空气，使吸管内的气压减小，尘土在大气压的作用
下进入吸尘器中，故D利用了大气压。
故选：A。
3．（2分）电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是（ ）
A．用电器 B．电源 C．电键 D．导线
【分析】电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用
相似，导线与管道作用相似。
【解答】解：A、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，
故A错误；
B、电源与水泵作用相似，电源提供电压，水泵提供水压，故B正确；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C错误；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；
故选：B。
4．（2分）如图所示，一个装满水的饮料瓶，正放在水平桌面上时，瓶底对桌面的压力为F 、
a
压强为p ，倒放在水平桌面上时，瓶盖对桌面的压力为F 、压强为p ，则（ ）
a b b
A．F =F p ＜p B．F ＞F p =p
a b a b a b a b
C．F =F p =p D．F ＜F p ＜p
a b a b a b a b
【分析】瓶盖和瓶底对桌面的压力，等于水和瓶子的重力之和；根据公式 P= 可求瓶底和
瓶盖对桌面的压强。
【解答】解：正放时，瓶底对桌面的压力等于瓶子和水的重力之和；倒放时，瓶盖对桌面的
压力也等于瓶子和水的重力之和，所以压力相等；
由于瓶盖的面积小于瓶底的面积，压力相等，根据公式 P= 可知，倒放时，对桌面的压强
大。
故选：A。
5．（2分）甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中，
当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示。则下列说法正确的是（ ）
A．鸡蛋在乙杯中受到的浮力较大
B．鸡蛋在甲杯里排开液体的质量较大
C．乙杯底部所受液体的压强较大
D．甲杯底部所受液体的压力较大
【分析】根据漂浮与悬浮的条件可判断鸡蛋在不同杯子中受到的浮力的大小；根据鸡蛋的浮
沉情况判断出杯中盐水密度的大小关系，再利用压强公式p=ρgh判断压强的大小，以及通过
公式p= 的变形公式判断压力的大小。
【解答】解：读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所
受的浮力都等于自身的重力，即浮力相同，因此所排开液体的质量也相同。故AB错误；
鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度，又因为
两杯中液面相平，由公式p=ρgh可知，乙杯底部所受液体的压强较大，故C正确；
由公式 p= 得，F=pS，两杯底面积相同，乙杯底部所受液体的压强较大，故乙杯底部所受
液体的压力较大，故D错误。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故选：C。
6．（2 分）甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面S及长度L
的判断，可能成立的是（ ）
A．S ＞S ，L ＜L B．S ＜S ，L ＞L
甲 乙 甲 乙 甲 乙 甲 乙
C．S ＞S ，L =L D．S ＞S ，L ＞L
甲 乙 甲 乙 甲 乙 甲 乙
【分析】导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、
横截面积；外因是：温度。
【解答】解：
同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电
阻越大。
根据题意：甲、乙是由同种材料制成且电阻相等的两导体，如果S ＞S ，必须L ＞L ；
甲 乙 甲 乙
如果S ＜S ，必须L ＜L ．故D正确。
甲 乙 甲 乙
故选：D。
7．（2分）如图所示电路中，电源电压不变。闭合电键，下列现象中能说明滑动变阻器的滑
片P在向右移动的是（ ）
A．电表A与A 示数的差值变大B．电表V与A 示数的乘积变大
1
C．电表A 与A示数的比值变大 D．电表V与A 示数的比值变小
1
【分析】①首先分析电路图，闭合开关，定值电阻与滑动变阻器并联，电流表 A 测量通过
1
电阻的电流，电流表A测量电路总电流，电压表测量的是电源电压；
②当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻
器两端的电压不变，根据欧姆定律可知该支路电流的变化；
③电阻两端的电压和电阻都不变，根据欧姆定律可知电流的变化，即电流表A 示数的变化；
1
④根据并联电路的电流特点，可知电流表 A 示数的变化，从而可以对四个选项逐一进行分
析判断。
【解答】解：
从图可知，定值电阻与滑动变阻器并联，电流表 A 测量通过电阻的电流，电流表 A 测量电
1
路总电流，电压表测量的是电源电压；
电源的电压保持不变，所以电压表的示数不变；
当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I= 可
知，滑动变阻器所在支路中的电流变小；
电阻两端的电压和电阻都不变，根据欧姆定律I= 可知，通过电阻的电流不变，所以电流表
A 示数不变；
1
根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小；
A、电流表A示数与电流表A 示数的差值即为通过滑动变阻器的电流，滑动变阻器所在支路
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
中的电流变小，故差值变小，故A错误。
B、电压表的示数不变，电流表A的示数变小，电压表V示数与电流表A示数的乘积变小，
故B错误；
C、电表 A 的示数不变，A 示数减小，则电流表 A 与 A 示数的比值变大的比值变大，故 C
1 1
正确。
D、电压表的示数不变，电流表A的示数变小，电压表V示数与电流表A 示数的比值变大，
1
故D错误。
故选：C。
8．（2 分）如图所示，质量相等的 A、B 两个正方体放在水平面上，A 的边长比 B 大。如果
从其正中间水平或竖直方向打通 vb一个横截面积大小相同的圆柱形的小孔后，使其剩余部
分对水平面压强相等。设想了下列四种做法：
（1）两个正方体均水平打孔；（2）两个正方体均竖直打孔；
（3）B水平打孔、A竖直打孔；（4）A水平打孔、B竖直打孔；
以上想法中能实现目的是（ ）
A．（1）、（2） B．（1）、（3） C．（2）、（3） D．（2）、（3）、（4）
【分析】已知A、B两个正方体质量相等的放在水平面上，由于正方体对地面的压力等于自
身的重力，根据公式p=ρgh或p= 即可判断对地面的压强变化。
【解答】解：已知A、B两个正方体质量相等的放在水平面上；由于正方体对地面的压力等
于自身的重力，则A、B两个正方体对地面的压力相等；
已知A的边长比B大，则A、B的底面积S ＞S ；
A B
根据p= 可知：A、B两个正方体对地面的压强p ＜p ；
A B
（1）两个正方体均水平打孔时；A 小孔的重力为 G ′= G，B 小孔的重力为 G ′= G，
A B
则G ′＜G ′，由于剩余部分对水平面压力F′=G﹣G′，则F ′＞F ′；由于A、B的底面积不变，
A B A B
S ＞S ；则根据p= 可知，剩余部分对水平面压强p ′可能会与p ′相等，故两个正方体均水
A B A B
平打孔可行；
（2）柱状体对水平面产生的压强p=ρgh，当竖直打孔时，由于物体仍是柱状体且高度不变，
则根据p=ρgh可知剩余部分对水平面压强不变，所以，两个正方体均竖直打孔时剩余部分对
水平面压强仍是p ＜p ，故两个正方体均竖直打孔不可行；
A B
（3）A竖直打孔，A剩余部分对水平面压强不变；B水平打孔，由于重力减小，底面积不变，
根据p= 可知B剩余部分对水平面压强p ′减小，则剩余部分对水平面压强可以达到相等，
B
故A竖直打孔B水平打孔可行；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（4）A水平打孔，由于重力减小，底面积不变，根据p= 可知B剩余部分对水平面压强p ′
A
减小，B竖直打孔，B剩余部分对水平面压强不变；则剩余部分对水平面压强p ′＜p ′；故A
A B
水平打孔、B竖直打孔不可行；
综上可知，ACD错误、B正确。
故选：B。
二、填空题（23分）请将结果填入答题纸的相应位置．
9．（3分）一节新干电池的电压为 1.5 伏；如图所示，若要将一节干电池正确装入电池盒，
应将图（甲）中电池的 A 端接到图（乙）电池盒的 B （选填“B”或“C”）接线柱；若用图
（丙）中电压表测一节干电池的电压，电压表应选择 0﹣3 伏的量程。
【分析】一节干电池的电压是1.5V；
根据电池盒是使用和电压表的量程解答即可。
【解答】解：一节新干电池的电压是1.5V，要将一节干电池正确装入电池盒，应将图（甲）
中电池的 A 端接到图（乙）电池盒的 B 接线柱；若用图（丙）中电压表测一节干电池的电
压，电压表应选择0﹣3V量程。
故答案为：（1）1.5；（2）B；（3）0﹣3。
10．（3 分）一个人站立时对水平地面的压强为 1.5×104帕，它表示的物理意义是 每平方
米的面积上所受到的压力为 1.5×104牛 ；当他在水平地面上行走时，对地面的压强为 3
×104 帕。如图所示是“自平衡电动踏板车”，当人站上踏板车后，踏板车对地面的压强 变
大 （选填“变小”、“不变”或“变大”）。
【分析】（1）根据1Pa的物理意义回答，即每平方米面积上所受的压力大小；
（2）人对水平地面的压力和自身的重力相等，人站立时的受力面积为两只脚的底面积之和，
行走时受力面积为一只脚的底面积，根据p= 可知两种情况下的压强公式，从而得出答案；
（3）增大压强的方法：在压力一定时，减小受力面积来增大压强。在受力面积一定时，增
大压力来增大压强。
【解答】解：
（1）一个人站立时对水平地面的压强为 1.5×104帕，表示的物理意义是：每平方米的面积
上所受到的压力为1.5×104牛；
（2）因水平面上物体的压力和自身的重力相等，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以，人站立时或行走时，对地面的压力相等，
因人站立时的受力面积为两只脚的底面积之和，行走时受力面积为一只脚的底面积，
则由p= 可知，人行走时的压强和站立时的压强关系为p =2p ，
走 站
则当他在水平地面上行走时，对地面的压强：
p =2p =2×1.5×104Pa=3×104Pa；
走 站
（3）当人站上踏板车后，受力面积不变，踏板车对地面的压力增大，故踏板车对地面的压
强变大。
故答案为：每平方米的面积上所受到的压力为1.5×104牛；3×104；变大。
11．（3 分）酒精的密度为 0.8×103千克/米 3，其单位读作 千克每立方米 。一只杯子最
多可盛质量为 0.2 千克的水，它一定 不能 （选填“能”或“不能”）盛下质量为 0.2 千克的
酒精，如果用此杯子盛满浓盐水，则盐水质量一定 大于 0.2 千克（选填“大于”、“等于”
或“小于”）．（ρ ＜ρ ＜ρ ）
酒精 水 盐水
【分析】解答本题需要掌握：
①知道密度单位的读法；
②容器的体积是相同的，液体密度的大小关系也是已知的；因此根据v一定时，质量和密度
成正比进行分析；即最多装0.2kg的水时，改装同体积其它液体时，如果其密度大于水的密
度，则其质量大于0.2kg；如果其密度小于水的密度，则其质量小于0.2kg。
【解答】解：千克/米3读作千克每立方米；因为杯子的容积一定，并且最多装0.2kg水，由
于酒精的密度小于水的密度，由体积一定时，质量与密度成正比可得，将杯子装满酒精时，
其质量小于 0.2kg，所以一定装不下 0.2kg 酒精；如果改装浓盐水，由于盐水的密度大于水
的密度，因此将杯子装满盐水时，其质量一定大于0.2kg。
故答案为 千克每立方米，不能，大于。
12．（3分）通过某导体电流为0.2安，10秒内通过其横截面的电荷量为 2 库，若它的电
阻为50欧，它的两端的电压为 10 伏；当它两端电压为5伏时，它的电阻为 50 欧。
【分析】（1）知道通过导体的电流和通电时间，根据I= 求出通过其横截面的电荷量，根据
欧姆定律求出导体两端的电压；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端
的电压和通过的电流无关。
【解答】解：由I= 可得，10秒内通过其横截面的电荷量：
Q=It=0.2A×10s=2C，
由I= 可得，导体两端的电压：
U=IR=0.2A×50Ω=10V，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当它两端电压为5伏时，导体的电阻仍为50Ω不变。
故答案为：2；10；50。
13．（3 分）如图所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总重为 2 牛，
将一重力为1.2 牛、体积为 2×10﹣4米3的长方体实心物块 A用细线吊着，将其一半浸入水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
中，则A受到的浮力为 1 牛。当把细线剪断后，静止时A漂浮在水中且水未溢出，则A
受到的浮力为 1.2 牛，台秤的示数为 3.2 牛。
【分析】（1）对物体A进行受力分析，求出物体A一半浸入烧杯的水中受到的浮力；
（2）根据ρ= 计算A的密度，判断当把细线剪断后，物体A在水中的状态，然后可求物体
A受到的浮力；
根据力的平衡的条件可知，托盘台秤的示数等于烧杯和水的重力、物体 A 对水向下的作用
力之和。
【解答】解：（1）根据F =ρ gV ，物体A的一半浸入水中时受到的浮力：
浮 液 排
F =ρ gV =1.0×103kg/m3×10N/kg× ×2×10﹣4m3=1N；
浮 水 排
（2）物体A的质量：
m= = =0.12kg，
物体A的密度：
ρ= = =0.6×103kg/m3＜ρ ，
水
所以，当把细线剪断后，物体A在水中漂浮，
则F ′=G=1.2N；
浮
根据力的作用的相互性可知，物体A对水向下的作用力F =F ′=1.2N，
压 浮
根据力的平衡的条件可知，托盘台秤的示数等于烧杯和水的重力、物体 A 对水向下的作用
力之和，即F=G +F =2N+1.2N=3.2N。
总 压
故答案为：1；1.2；3.2。
14．（4 分）在如图所示电路中，电源电压不变，闭合电键后电路正常工作。一段时间后，
电压表示数突然变大。若电路中只有一处故障且只发生在灯L或电阻 R处。
①电路中出现的故障可能是： R断路或L短路 。
②为进一步确定故障情况，小红断开电键后，先拆下灯 L，再拆下电阻 R，并将 R 接入原 L
处，再闭合电键观察此时电压表示数。请判断小红的方案是否可行及其理由： 可行；若电
压表无示数，则R断路；若电压表有示数，则L短路 。
【分析】R和L串联，常见的电路故障有断路与短路，根据电路故障现象分析电路故障原因。
【解答】解：（1）由图可知R和L串联，电压表测量的是R两端的电压；
电阻R断路，电压表与电源的两端相连，电压表测量电源电压，示数变大；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
电阻R短路，电压表示数为0，；
L断路，电压表示数为0；
L短路，电压表与电源的两端相连，电压表测量电源电压，示数变大，
所以，电路中出现的故障可能是R断路或L短路；
（2）红断开电键后，先拆下灯L，再拆下电阻R，并将R接入原L处，若电压表无示数，则
R断路；若电压表有示数，则L短路。
故答案为：①R断路或L短路；②可行；若电压表无示数，则R断路；若电压表有示数，则
L短路。
15．（6 分）盛夏，为了防止爆胎，有经验的司机都不会给车胎充气太足。小李经分析后猜
想：一定质量的气体，当气体体积不变时，气体压强与温度有关。接着他利用如图所示装置
进行探究。
烧瓶的一端连接在压强计上，用压强计中的水银柱在烧瓶中密闭一定质量的空气。将烧瓶放
入水中，给水槽中的水加热。用温度计和压强计同时测量水的温度（即为瓶中密闭气体的温
度值）及密闭空气此时的压强值。在每次测量时都使压强计左侧水银面保持在图中 A 点的
位置不变，实验数据记录如下：
气体的温度/℃ 20 30 40 50 …
气体的压强/Pa 1.0×105 1.03×105 1.05×105 1.10×105 …
①实验中，每次测量时都使压强计左侧水银面保持在图中 A 点的位置不变，其目的是保持
一定质量密闭气体的 体积 不变。
②分析上表中实验数据可知： 一定量的气体，在体积保持不变时，气体的压强随温度的升
高而增大 。
③因此，夏天载重汽车在盘山公路下坡行驶时，要不断往车轮上喷水是想使轮胎内气体的
温度降低 来减小轮胎内气体的压强，防止爆胎。
【分析】（1）气体压强与体积和温度有关，探究气体压强与温度的关系应控制气体的体积不
变；
（2）分析实验数据可知，一定量的气体，在体积保持不变时，气体的压强随温度的升高而
增大；
（3）水汽化过程吸热；根据一定量的气体，在体积保持不变时，气体的压强随温度的降低
而减小进行解释。
【解答】解：（1）运用控制变量法进行实验探究，每次测量时都是压强计左侧水银液面保持
在图中 A 点的位置不变，目的是保持一定质量密闭气体的体积不变，探究气体的压强与温
度的关系；
（2）分析实验数据可知，一定量的气体，在体积保持不变时，气体的压强随温度的升高而
增大；
（3）在炎热的夏天，载重汽车在盘山公路下坡行驶时，轮胎与地面克服摩擦做功，使轮胎
温度不断升高，体积一定的条件下，压强不断增大；不断往轮胎上喷水，主要是通过水的汽
化吸热使轮胎内气体的温度降低来减小轮胎内气体的压强，防止爆胎。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：
（1）体积；
（2）一定质量的气体，体积不变时，气体压强随气体温度的升高而增大；
（3）温度降低。
三、作图题（共7分）请将图直接画在答题纸的相应位置。
16．（3分）重为2牛的小球漂浮在水面上，请在如图中用力的图示法画出小球所受的浮力。
【分析】小球静止在水中，重力与浮力是一对平衡力，根据平衡力的条件，已知重力大小和
方向即可知浮力大小和方向。再按照力的图示要求画出这个力。
【解答】解：因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由
重力的大小和方向可知，浮力的大小为 2N，方向竖直向上，作用点在小球重心，设标度为
1N，如下图所示：
17．（2分）在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
【分析】电流表要串联接入电路，电压表要并联接入电路，结合电路图可做出判断。
【解答】解：由电路图可知，无论两处位置是哪种电表，两灯泡都不会出现串联，因此，要
使两灯泡都能工作，则两灯泡只能并联，则左边的圈应为电流表，中间的圈应为电压表，如
图所示。
18．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
①电压表测小灯两端的电压；②闭合电键S，向左端移动滑片P，小灯变亮。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】由向左端移动滑片P，由小灯变亮确定变阻器与灯的连接，电压表与待测电路并联，
根据向左端移动滑片P，小灯变亮确定变阻器的连接。
【解答】解：闭合电键 S，向左端移动滑片P，小灯变亮，故变阻器与灯串联，电源电压为
3V，故电压表选用小量程与灯并联；闭合电键S，向左端移动滑片P，小灯变亮，即电流变
大，电阻变小，故滑片以左电阻丝连入电路中，如下所示：
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置．
19．（4分）将体积为2×10﹣4米3的金属球浸没在水中，求：金属球受到的浮力F 的大小。
浮
【分析】浸没时，物体排开液体的体积等于物体的体积，利用阿基米德原理的推导公式 F
浮
=ρ V g求解
液 排
【解答】解：因为金属球浸没在水中，
所以V =V =2×10﹣4m3，
排 球
则金属球受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×2×10﹣4m3=1.96N。
浮 水 排
答：金属球受到的浮力为1.96N。
20．（6分）如图所示，R =20欧，R =60欧，当S断开时，电流表的示数为0.3安。求：
1 2
①电源电压U。
②当S闭合时，电流表的示数。
【分析】（1）当 S 断开时，电路为 R 的简单电路，电流表测电路中的电流，根据欧姆定律
1
求出电源的电压；
（2）当S闭合时，两电阻并联，电流表测干路电流，根据电阻的并联求出电路中的总电阻，
利用欧姆定律求出干路电流表的示数。
【解答】解：①当S断开时，电路为R 的简单电路，电流表测电路中的电流，
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
由I= 可得，电源的电压：
U=U =I R =0.3A×20Ω=6V；
1 1 1
②当S闭合时，两电阻并联，电流表测干路电流，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R= = =15Ω，
则干路电流表的示数：
I= = =0.4A。
答：①电源电压为6V；
②当S闭合时，电流表的示数为0.4A。
21．（8分）如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣
3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2。
（1）求A中水的质量。
（2）求B对水平地面的压强。
（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度
之比 h ′：h 为 2：3，且 B 剩余部分对水平地面的压强等于水对容器 A 底部的压强，求 B
B 水
的密度ρ 。
B
【分析】（1）知道水的体积和密度，利用m=ρV求水的质量；
（2）B对水平地面的压力等于B的重力，利用压强公式求B对水平地面的压强；
（3）求出剩余部分对地面的压强p ′=ρ gh ′，而水对容器底的压强p =ρ gh ，由题知，为
B B B 水 水 水
B剩余部分对水平地面的压强等于水对容器A底部的压强，h ′：h =2：3，据此求B的密度。
B 水
【解答】解：
（1）水的体积：V =6×10﹣3m3，
水
根据ρ= 可得水的质量：
m =ρ V =1×103kg/m3×6×10﹣3m3=6kg；
水 水 水
（2）B对水平地面的压力：
F =G =250N，
B B
B对水平地面的压强：
p = = =5000Pa；
B
（3）剩余部分对地面的压强：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
p ′= = =ρ gh ′，
B B B
水对容器底的压强：
p =ρ gh ，
水 水 水
h ′：h =2：3，
B 水
因为B剩余部分对水平地面的压强等于水对容器A底部的压强，
所以ρ gh ′=ρ gh ，
B B 水 水
ρ = ρ = ρ = ×1×103kg/m3=1.5×103kg/m3。
B 水 水
答：（1）A中水的质量为6kg。
（2）B对水平地面的压强为5000Pa。
（3）B的密度为1.5×103kg/m3。
22．（7分）如图所示，R 的阻值为10欧，R 为标有“20欧 1安”字样的滑动变阻器。
1 2
①当滑片P在某位置时，电路中的电流为0.4安，求此时R 两端的电压U 。
1 1
②若用R 来替换R ，并在电路中接入一个电压表，闭合电键时，电压表的示数为6伏，移
0 1
动滑片，当电压表的示数为4.5伏时，电流表的示数增加了0.3安。继续移动滑片，发现在
保证电路正常工作的情况下，电压表示数最小值为2.5伏，求R 的阻值及电源电压U。
0
【分析】由电路图可知，R 与R 串联，电流表测电路中的电流。
1 2
（1）根据欧姆定律求出此时R 两端的电压；
1
（2）若用R 来替换R ，根据电压表示数的变化判断出电压表测量的对象，根据欧姆定律求
0 1
出电阻R 两端的电压，利用串联电路的电压特点求出电源的电压；
1
根据在保证电路正常工作可知电路的最大电流值，根据欧姆定律和串联电路的电压特点求出
电源电压。
【解答】解：由电路图可知，R 与R 串联，电流表测电路中的电流。
1 2
①根据欧姆定律可得：
U =I R =0.4A×10Ω=4V；
1 1 1
②若用 R 来替换 R ，由于电流表的示数增加，根据 U=IR 可知：定值电阻 R 两端的电压变
0 1 0
大；
而由题干可知电压表的示数变小，所以电压表是测量滑动变阻器两端的电压；
根据欧姆定律可得：
R = = =5Ω；
0
由于电压表示数最小时电路正常工作，则根据变阻器的铭牌可知电路中的电流为I =1A，此
大
时U =2.5V，
2小
则根据欧姆定律可得：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
U =I R =1A×5Ω=5V；
0 0
所以，电源电压U=U ﹢U =5V﹢2.5V=7.5V；
0 2
答：（1）此时R 两端的电压U =4V；
1 1
（2）R 的阻值为5Ω；电源电压为7.5V。
0
五、实验题（共18分）请将计算过程和答案写入答题纸的相应位置．
23．（4分）在“测定物质的密度”实验中，测量不规则铜块质量应选用如图器材中的 b （选
填“a”或“b”）．为完成该实验还必须要用的器材是 量筒、水和细线 。该实验原理是
ρ= ，实验中采用多次测量的目的是 减小实验误差 。
【分析】在“测定物质的密度”实验中，用到的基本仪器：台秤测质量、量筒量杯测体积；ρ=
是测固体密度的基本原理。
多次测量的方法：找普遍规律和减小误差。
【解答】解：（1）台秤是测质量的专用仪器，弹簧测力计是测力的专用仪器。
（2）在“测定物质的密度”实验中，为完成该实验还必须要用的器材量筒、水和细线来测不
规则铜块的体积。
测定铜块密度的实验原理是公式ρ= 。
（3）实验中采用多次测量的目的是多测几次取平均值减小误差。
故答案为：b；量筒、水和细线；ρ= ；减小实验误差。
24．（4分）在“用电流表测电流”的实验中，必须使电流从电流表的 + 接线柱流入（选填
“+”或“﹣”），通过 试触 法判断所测电流是否超过所选量程。在探究并联电路电阻的规律
时，小明同学分别按图（a）、（b）所示连接电路，他选择电阻R 替代并联电阻R 和R ，实
3 1 2
验应满足： 电源电压 保持不变时，电流表A 的示数与电流表 A 的示数相同（选填“A ”
3 2 1
或“A ”）。
2
【分析】（1）在使用电流表时，电流表要与被测电路串联，电流要从正接线柱入，负接线柱
出，被测电流不能超过电流表的量程，在不能确定量程时，要先用大量程进行试触；
（2）等效替代法是在保证某种效果（特性和关系）相同的前提下，将实际的、复杂的物理教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方
法。
【解答】解：（1）根据电流表的使用，在使用电流表时，电流表要与被测电路串联，电流要
从“+”接线柱入，“﹣”接线柱出；在不能确定量程时，要先用大量程进行试触；
（2）图（b）中电阻 R 是替代图（a）中并联电阻 R 和 R 的电阻，根据等效替代法，要使
1 2
接入电路的效果相同，则电路两端的电压和电流都应相同，即电源电压相同，干路上的电流
相同，所以电流表A 的示数与电流表A 的示数相等。
3 2
故答案为：+；试触；电源电压；A 。
2
25．（10分）小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所
有器材均完好，他移动滑动变阻器的滑片到最大阻值处，闭合电键，观察到电压表示数如图
所示，且电流表指针偏离零刻度线的角度与电压表相同。然后他移动变阻器的滑片至中点，
观察到电压表的示数变小为0.6伏，接着他继续移动变阻器的滑片，发现电路中的最大电流
为0.28安。请将下表填写完整。（计算电阻时，精确到0.1欧）
物理量 电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
实验序号
1
2
3
【分析】①由题中隐含的条件，结合分压原理，根据“他移动变阻器的滑片至中点，观察到
电压表的示数变小为0.6伏“可知，电压表接在了滑动变阻器两端了，由题意确定电表量程，
由图示电表读出电表示数，将数据填入表格；
②求出变阻器的最大阻值，根据欧姆定律和串联电路电压的规律求出对应的电流大小，将数
据填入表格，
③根据电流最大的条件，判断出待测电阻电压的大小，将数据填入表中；
最然后由欧姆定律求出电阻值，
最后求出电阻的平均值。
【解答】解：
①因开始时，移动滑动变阻器的滑片到最大阻值处，由“他移动变阻器的滑片至中点，电阻
减小”，根据分压原理，变阻器的电压减小，由观察到电压表的示数变小为 0.6 伏可知，电
压表接在了滑动变阻器两端了；因电源电压为 3V，则电压表量程是 0～3V，由图示电压表
可知，电压表分度值是 0.1V，电压表读数是 1V；根据串联电路电压的规律，待测电阻两端
电压为3V﹣1V=2V；
因电流表指针偏离零刻度线的角度与电压表相同，所以第 1 次实验中，流经电阻的电流为
0.2A．将相关数据填入表中；
②第2次实验中，根据串联电路电压的规律，待测电阻两端电压为3V﹣0.6V=2.4V，
由①中数据可知，变阻器的最大阻值R = = =5Ω，
滑
滑 片至中 点时， 变阻器 连入电 路中的 电阻大 小为 ， 流经电阻 的电 流教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
I= = =0.24A，将相关数据填入表中；
③由“继续移动变阻器的滑片，发现电路中的最大电流为 0.28 安”，此时变阻器连入电路中
的电阻为0，待测电阻两端电压为3V，流经电阻的电流为0.28A．将相关数据填入表中；
根据R= 分别求出3次实验中对应的电阻大小以及电阻平均值，如下表所示：
电压 电流 电阻 电阻平均值
物理量 （伏） （安） （欧） （欧）
实验序号
1 2.0 0.2 10.0 10.2
2 2.4 0.24 10.0
3 3.0 0.28 10.7
答案：如上表所示。
26．（9 分）在学习了连通器后，某小组同学为了研究连通器内液体静止时液面的高度差，
先将水注入用不同粗细的玻璃管制成的连通器中，已知管的横截面积S ＞S ＞S ，待水静止
C B A
后，水面如图（a）、（b）、（c）所示；然后他分别在连通器右侧的玻璃管中注入不同高度的
和水不相溶的液体，直到水被完全压入左管中，测量出此时水的深度及两个液面的高度差，
静止后液面如图（d）所示。接着，他们换用不同液体重复上述实验，下表中记录了他们探
究过程中的部分数据。请仔细观察实验现象和数据，归纳得出初步结论。
实验 液体的密度 水的深度 液面的高度差
序号 （克/厘米3） （厘米） （厘米）
1 0.7 15.0 6.4
2 0.8 3.8
3 0.9 1.7
4 1.1 1.4
5 1.3 3.5
6 1.5 5.0
7 1.5 10 \
①分析比较图（a）、（b）或（c）中液面高度及相关条件可得：当连通器内只有一种液体且
液体静止时，液面高度差为 零 ，且与 管的横截面积 无关。
②分析实验序号1和2和3中的数据可初步得出：连通器中分别盛入水和某种不相溶液体，
当水的深度一定且液体静止时， 液体的密度越大，液面的高度差越小 。
③分析实验序号4和5和6中的数据可初步得出的结论，与②的结论相 矛盾 （选填“一教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
致”或“矛盾”）。
④基于③的结论，小王猜想：连通器中分别盛入水和某种不相溶液体，当水的深度一定且液
体静止时，最终两个液面的高度差决定于水和液体两者密度的差值大小。综合分析表中的实
验数据，小王的猜想 错误 （选填“正确”或“错误”）。
⑤小张猜想：连通器中分别盛入水和某种不相溶液体且液体静止时，最终两个液面的高度差
可能还跟水的深度有关。若在上述实验基础上，再增加一次实验加以验证，则序号7中拟进
行实验的数据可设计为 1.5 、 10 。
【分析】①连通器中液面的特点：静止在连通器中的同一种液体，各部分直接与大气接触的
液面总在同一水平面上。
②分析比较图中的共同点和不同点即可得出正确的结论。
③根据表中数据得出结论再与②的结论比较。
④由3、4两次实验液体密度和水的密度的比较得出结论。
⑤根据控制变量法的思路设计实验数据。
【解答】解：①比较图（a）、（b）或（c）可知，各容器中的液体种类相同，液面相平，各
容器的粗细不同，故可得出的结论是：当连通器内只有一种液体且液体静止时，液面高度差
为零，且与管的横截面积无关。
②比较实验序号1和2和3知，液体的深度相同都是15cm，液体的密度越大，液面的高度
差越小，故可初步得出：连通器中分别盛入水和某种不相溶液体，当水的深度一定且液体静
止时液体的密度越大，液面的高度差越小；
③分析实验序号4和5和6中的数据可知：液体深度相同，液体密度越大，高度差越大，与
②的结论相矛盾；
④由3、4两次实验知，两液体的密度分别为 0.9 和1.1，与水的密度都相差0.1，但高度差
不相同，故“两个液面的高度差决定于水和液体两者密度的差值大小”的结论错误；
⑤要探究两个液面的高度差与水的深度的关系，需要控制液体密度相同，深度不同，故第7
次与第6次相比，液体的密度相同，都为1.5，深度不同为10cm。
故答案为：①零；管的横截面积；②液体的密度越大，液面的高度差越小；③矛盾；④错误；
⑤1.5；10。
