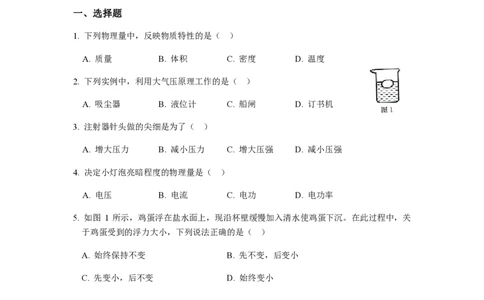

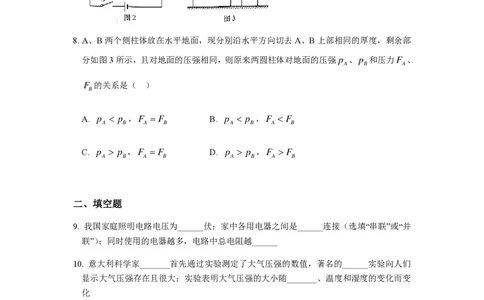

教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 普陀区 2017~2018 学年第一学期教学质量调研试卷 九年级理化（物理部分） 2018.1 考生注意：1. 本试卷满分90分，理化合卷用时100分钟； 2. 答案必须填写在答题卡上。 一、选择题 1. 下列物理量中，反映物质特性的是（ ） A. 质量 B. 体积 C. 密度 D. 温度 2. 下列实例中，利用大气压原理工作的是（ ） A. 吸尘器 B. 液位计 C. 船闸 D. 订书机 3. 注射器针头做的尖细是为了（ ） A. 增大压力 B. 减小压力 C. 增大压强 D. 减小压强 4. 决定小灯泡亮暗程度的物理量是（ ） A. 电压 B. 电流 C. 电功 D. 电功率 5. 如图 1 所示，鸡蛋浮在盐水面上，现沿杯壁缓慢加入清水使鸡蛋下沉。在此过程中，关 于鸡蛋受到的浮力大小，下列说法正确的是（ ） A. 始终保持不变 B. 先不变，后变小 C. 先变小，后不变 D. 始终变小 6. 甲和乙是由同种材料制成的两导体。当l l ，则关于甲和乙的横截面 S，及电阻 R 的 甲 乙 大小关系，下列说法正确的是（ ） A. 若S  S ，则R 一定大于R B. 若S  S ，则R 可能大于R 甲 乙 甲 乙 甲 乙 甲 乙 C. 若S  S ，则R 一定小于R D. 若S  S ，则R 可能等于R 甲 乙 甲 乙 甲 乙 甲 乙 7. 在图2所示的电路中，电源电压保持不变，闭合电键S，灯L正常发光。过了一段时间，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 观察到两电表指针向相反方向偏转。若电路只有一处故障，且只发生在电阻R或灯L上， 则下列判断正确的是（ ） A. 灯L一定断路 B. 灯L一定短路 C. 灯L一定不亮 D. 电阻R可能断路 8. A、B两个侧柱体放在水平地面，现分别沿水平方向切去A、B上部相同的厚度，剩余部 分如图3所示，且对地面的压强相同，则原来两圆柱体对地面的压强 p 、p 和压力F 、 A B A F 的关系是（ ） B A. p  p ，F  F B. p  p ，F  F A B A B A B A B C. p  p ，F  F D. p  p ，F  F A B A B A B A B 二、填空题 9. 我国家庭照明电路电压为______伏；家中各用电器之间是______连接（选填“串联”或“并 联”）；同时使用的电器越多，电路中总电阻越______ 10. 意大利科学家_______首先通过实验测定了大气压强的数值，著名的______实验向人们 显示大气压强存在且很大；实验表明大气压强的大小随_______、温度和湿度的变化而变 化 11. 铁的密度为7.8103千克/米3，它的物理意义是_____________________。现有实心立 方体铁块放在水平地面，若将它切去部分，则剩余部分对地面的压力_______变小，压强 _______变小（均选填“一定”或“可能”） 12. 三峡大坝水库水面下 10m 深处水的压强是_________帕；大坝边上修筑的船闸是利用 ___________________原理工作的；大坝修筑成上窄下宽的原因是____________________ 13. 某导体两端的电压为6伏，10秒内通过导体横截面的电量为6库，则通过的电流为______教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 安，电流做功为_______焦。当该导体两端的电压为0时，电阻为_______欧 14. 某白炽灯标有“220V 40W”字样，其中“40W”表示__________，当它连续正常工作1分钟， 电流做功_________焦，通过的电流为________安 15. “水果电池”被称为最天然也最没有污染的电池，在水果中插入不同金属制成的极板，并 保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间 的电压，结果如下表： ①“水果电池”实现的是_________能转化为电能。 ②根据表中数据及相关条件可知：“水果电池”电压与________和_______有关。 16. 在图4所示的电路中，电源电压保持不变。 闭合电键S 、S ，电路正常工作。若不更换电路 1 元件，且电键S 始终处于闭合，请通过一定的操作达到如下要求。 ①使电流表A示数变小的操作是： _____________________________________（写出全部） ②使电流表A和A 示数比值变大的操作是： 1 _____________________________（写出全部） 三、作图题 17. 在图5中，重为8牛的小球静止在水中，请用力的图示法画出小球所受的浮力F 浮教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 18. 在图6所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号 中选择合适的填入空缺处，使之成为串联电路 19. 在图7所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求： 闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小 四、计算题 20. 在某地质结构中，有一种密度为0.9103千克/米3的原油. ①求质量为1800千克该原油的体积V； ②当该原油所处地下油层的压强为1.35107帕，油层上表面距地面2000米，若从地面向此 油层钻一口油井，则地下原油仅靠油层自身压强能否喷射出地面，请通 过计算说明. 21. 如图8所示，水平放置的轻质圆柱形容器底面积为2102米2，内装有重为9.8牛的水， 现将体积为2104米3、重为4.9牛实心金属块A用细绳浸没在水中. ①求金属块A受到的浮力F ； 浮教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 ②求水对容器底部的压力F ； 水 ③现将绳子剪断，求绳子剪断前后容器对水平地面压强的变化量p. 22. 在如图9（a）所示的电路中，电源电压恒定不变，闭合电键S. ①当R 接入电路的阻值为 10 欧，电流表 A 的示数为 0.36 安，求此时R 两端电压U 和消 2 2 2 耗的电功率P ； 2 ②在移动滑动变阻器R 滑片P的过程中，当电压表V接在_______（选填“ab”、“bc”或“ac”） 2 两端，则电流表A和电压表V对应的示数如图9（b）的表格所示，求电阻R 的阻值和 1 电源电压U. 图9教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 五、实验题 23. 在“探究物质质量与体积关系”的实验中，需要测的物理量是质量和________，实验室可 以用_________测质量。实验过程中选用________（选填“一种”或“多种”）物质多次实 验的目的是：_________________________________ 24. 在“探究液体内部的压强与哪些因素”的实验中，小李用图10甲、乙、丙所示的器材进 行实验。 ①图10甲所示装置的名称是_____________； ②为了探究液体内部压强与深度的关系，可将带橡皮膜的塑料盒先后放在______位置（请 填写字母），并观察____________________； ③为了探究液体内部压强与液体密度的关系，可将带橡皮膜的塑料盒先后放在_______位 置（请填写字母）。 25. 小芳和小李做“探究串联电路的规律”实验，所用器材包括电源（6伏）、电键、若干已 知阻值的电阻、电压表、电流表和若干导线，他们首先按图11所示的电路图正确连接 电路、通过实验探究得到串联电路电流处处相等。 ①为探究串联电路电压规律，小芳打算先将电压表接在AB两端，测电阻R 两端电压U ， 1 1 然后保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测电阻R 2 两端的电压U ，小李觉得这样的操作无法测电阻R 两端的电压U 。你认为小李的判 2 2 2 断是__________（选填“正确”或“错误”），理由是___________________________ ②讨论完毕后，他们按正确的方法实验，用电压表分别测出R 的电压U 、R 的电压U ， 1 1 2 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 以及R 、R 两端总的电压、并多次改变R 和R 的阻值，重复上述实验，实验数据记 1 2 1 2 录如下表所示： （a）分析比较表中最后三列的数量关系及相关条件，可得出的初步结论是：___________。 （b）进一步结合分析比较表中U 与U 比值和R 与R 比值关系，可得到的结论是： 1 2 1 2 _______________________________________________________。 ③为探究串联电路电阻规律，他们先将电流表串联在图11所示的电路中，然后用一个电 阻R替换R 和R 接入AC之间，当替换前后电流表示数保持相同时，电阻R即是R 1 2 1 和R 的总电阻，此过程用到的科学方法是____________________ 2 26. 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑 动变阻器、若干导线。小红和小华分别设计了图12甲、乙所示的实验电路图。 ①由设计的电路图可知，他们的实验原理是：________________________； ②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。 （a）闭合电键S后，移动滑动变阻器滑片P的过程中，电压表、电流表有示数，但示数变 化范围很小，简述产生该现象的原因。__________________________________ （b）请在下表中补上实验数据表格的有关栏目。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 ______________________________教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 参考答案 一、选择题 1 2 3 4 5 6 7 8 C A C D B D C D 二、填空题 9. 220；并联；小 10. 托里拆利；马德堡半球；海拔高度 11. 1立方米铁的质量为7.8103千克；一定；可能 12. 9.8104；连通器；液体内部深度越大，压强越大 13. 0.6；36；10 14. 额定功率为40W；2400；0.18 15. ①化学 ②水果种类；极板种类 16.①断开S 或滑动变阻器滑片向右移动 1 ②滑动变阻器滑片向右移动 三、作图题 17. 略18. 略19. 略 四、计算题 20. ①2立方米 ②因为压强为1.764107帕，所以不能喷出 21. ①1.96N教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 ②11.76N ③147帕 22.①3.6V；1.296W ②bc；10Ω；9V 23.体积；电子天平；多种；多次测量，得到普遍规律 24.①U形管压强计 ②a、b或c、d；液面高度差 ③b、c 25. ①正确，电压表正反接线柱接反 ②串联电路中，R 的电压U 与R 的电压U 之和等于R 、R 两端总电压 1 1 2 2 1 2 串联电路中，U /U =R /R 1 2 1 2 ③等效替代法 26. ①R=U/I ②乙；多次测量取平均值，减小误差 ③ 物理量 电阻的平均值 电压U(V) 电流I(A) 电阻R(Ω) Rx(Ω) 实验序号 2018年上海市普陀区中考物理一模试卷 参考答案与试题解析 一．选择题（共8小题） 1．（3分）下列物理量中，反映物质特性的是（ ） A．质量 B．体积 C．密度 D．湿度 【分析】特性是物质特有的性质，是一种物质区别与其它物质的主要特征，状态不变，物质 特性不变。 【解答】解：两种不同的物质的质量、体积、湿度很有可能是相等的，不是物质的特性；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 不同的物质的密度一般不同，是物质的一种特，故C正确。 故选：C。 2．（3分）下列实例中利用大气压工作的是（ ） A．吸尘器 B．液位计 C．船闸 D．订书机 【分析】分别从吸尘器、液位计、船闸和订书机的工作原理分析，判断是否利用大气压工作。 【解答】解： A、吸尘器，通过内部电机旋转，使内部的气压降低，低于外界气压，将外面的灰尘压入吸 尘器内，是利用大气压来工作的，故A符合题意； B、液位计是利用连通器的原理制成的，与大气压无关，故B不符合题意； C、船闸是利用连通器原理，与大气压无关，故C不符合题意； D、订书机在使用时运用的是杠杆和压强的知识，与大气压无关，故D不符合题意。 故选：A。 3．（3分）注射器针头做的尖细是为了（ ） A．增大压力 B．减小压力 C．增大压强 D．减小压强 【分析】增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积 一定时，通过增大压力来增大压强。 【解答】解： 注射器针头做得很尖细，是在压力一定时，通过减小受力面积来增大压强；故C正确，ABD 错误； 故选：C。 4．（3分）决定电灯亮度的物理量是（ ） A．电压 B．电流 C．电功 D．电功率 【分析】电灯的亮度取决于灯在单位时间内消耗的电能多少，即灯泡的实际电功率。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【解答】解：灯泡的亮度与电压、电流、电功无关，取决于实际电功率，实际电功率越大， 灯泡越亮； 故选：D。 5．（3分）如图所示，鸡蛋浮在盐水面上，现沿杯壁缓慢加入清水使鸡蛋下沉。在此过程中， 关于鸡蛋受到的浮力的大小，下列说法正确的是（ ） A．始终保持不变 B．先不变，后变小 C．先变小，后不变 D．始终变小 【分析】鸡蛋漂浮在水面上，浮力等于鸡蛋的重力，逐步加入清水，盐水的密度减小，当鸡 蛋密度与盐水密度相同时，鸡蛋悬浮，浮力还等于鸡蛋的重力，随着清水的逐渐加入，盐水 的密度逐渐减小，鸡蛋逐渐下降，但鸡蛋排开水的体积不变，根据浮力公式可知鸡蛋所受浮 力变化情况。 【解答】解：沿杯壁缓慢加入清水使鸡蛋下沉。鸡蛋是从漂浮到悬浮，最后下沉， 由于漂浮、悬浮所受浮力等于鸡蛋的重力，下沉，所受浮力小于鸡蛋的重力， 所以，鸡蛋受到的浮力F是开始浮力不变，鸡蛋逐渐下降，当鸡蛋浸没水后，鸡蛋排开水的 体积不变， 但随着盐水密度减小，根据公式 F =ρgV 可知鸡蛋所受浮力逐渐变小；故浮力是相不变后 浮 排 减小。故B正确。 故选：B。 6．（3 分）甲和乙是由同种材料制成的导体，当 L ＞L ，则关于甲和乙的横截面积 S，及 甲 乙 电阻R的大小关系，下列说法正确的是（ ） A．若S ＞S ，则R 一定大于R 甲 乙 甲 乙 B．若S ＜S ，则R 可能大于R 甲 乙 甲 乙 C．若S =S ，则R 一定小于R 甲 乙 甲 乙 D．若S ＞S ，则R 可能等于R 甲 乙 甲 乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【分析】导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、 横截面积；外因是：温度。 【解答】解： 同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电 阻越大； AD、根据题意：甲、乙是由同种材料制成的电阻丝，当 L ＞L 时，如果 S ＞S ，则 R 甲 乙 甲 乙 甲 与R 的大小关系无法确定，故A错误，D正确； 乙 B、当L ＞L 时，如果S ＜S ，则R ＞R ，故B错误； 甲 乙 甲 乙 甲 乙 C、当L ＞L 时，如果S =S ，则R ＞R ，故C错误。 甲 乙 甲 乙 甲 乙 故选：D。 7．（3 分）在图所示的电路中，电源电压保持不变。闭合电键 S，灯 L 正常发光，过了一段 时间，观察到两电表指针向相反方向偏转。 若电路中只有一处故障，且只发生在电阻R或 L上，则下列判断正确的是（ ） A．灯L一定断路 B．灯L一定短路 C．灯L一定不亮 D．电阻R可能断路 【分析】先分析电路的连接方式，即电阻和灯泡串联连接，电流表测量电路中的电流，电压 表测量电阻两端的电压；然后根据选项逐一分析，并选出符合要求的选项。 【解答】解：过了一段时间，观察到两电表指针向相反方向偏转，说明一个增大，一个减小； 若灯L断路，则电压表示数变大，电流表示数减小；灯L短路，则电压表示数为0，电流表 示数变大； 电阻R断路，则电流表和电压表示数都变为0； 综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，故C正确。 故选：C。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 8．（3分）A、B两个圆柱体放在水平地面，现分别沿水平方向切去A、B上部相同的厚度， 剩余部分如图所示，且对地面的压强相同。则原来两圆柱体对地面的 p 、p 和压力 F 、F A B A B 的关系是（ ） A．p ＜p ，F =F B．p ＜p ，F ＜F C．p ＞p ，F =F D．p ＞p ，F ＞F A B A B A B A B A B A B A B A B 【分析】 根据剩余部分对地面的压强相同和剩余部分的高度关系，利 用 p= = = = = =ρgh得出AB的密度关系，并结合切去部分的压强的关系得出原 来两圆柱体对地面的压强关系；根据图示得出AB的底面积关系，利用p= 比较原来两圆柱 体对地面的压力关系。 【解答】解：（1）分别沿水平方向切去A、B上部相同的厚度，剩余部分对地面的压强相同， 即p =p ， A剩 B剩 由图知，h ＜h ， A剩 B剩 因为p= = = = = =ρgh， 所以，ρ ＞ρ ， A B 所以，切去部分的压强p ＞p ， A切 B切 则原来两圆柱体对地面的压强p ＞p ； A B （2）由图知，S ＞S ， A B 由（1）知，p ＞p ； A B 所以，根据p= 可知，F ＞F ； A B 故选：D。 二．填空题（共8小题）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 9．（3分）我国家庭电路电压为 220 伏，家中使用的各类用电器是 并联 的（选填“串 联”或“并联”），同时使用的用电器越多，电路中的总电阻将越 小 （选填“大”或“小”）。 【分析】（1）我国家庭电路的电压是 220V，所以在家庭电路中工作的用电器，正常工作电 压基本都是220V； （2）家庭电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的； （3）用电器并联相当于增大导体横截面积。 【解答】解：（1）我国家庭电路电压为220V； （2）家中使用的各类用电器可以单独工作，互不影响，因此它们之间的连接是并联； （3）家庭电路中，同时工作的用电器越多，横截面积越大，所以电阻就越小。 故答案为：220；并联；越小。 10．（3 分）意大利科学家 托里拆利 首先通过实验测定了大气压强的数值，著名的 马 德堡半球 实验向人们显示大气压强的存在并且是很大的； 实验表明大气压强的大小随 海拔高度 、温度和湿度的变化而变化。 【分析】著名的马德堡半球实验和托里拆利实验，分别证明了大气压的存在和测出了大气压 的值。 【解答】解：意大利科学家托里拆利实验第一次测出了大气压值；著名的马德堡半球实验证 明了大气压的存在；大气压不是固定不变的，是随着海拔的高度的增高而减小，因此海拔高 度越低，大气压强就越大。 故答案为：托里拆利；马德堡半球；海拔高度。 11．（3 分）铁块的密度是 7.9×103千克/米 3，其物理意义是： 1m3铁块的质量为 7.9× 103kg 。现有实心立方体铁块放在水平地面，若将它切去部分，则剩余部分对地面的压力 一定 变小，压强 可能 变小。（均选填“一定”或“可能”） 【分析】（1）密度表示单位体积某种物质的质量。它是物质的一种特性，同种物质密度不变。 （2）当一物体放在水平地面上时，对地面的压力来自它本身的重力；根据压强公式p= 来 判断物体对地面压强的变化情况。 【解答】解：（1）铁块的密度是7.9×103kg/m3，表示1m3铁块的质量为7.9×103kg；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （2）由于长方体平放在水平面上，它对地面的压力来自它本身的重力，当切去一部分后质 量变小，所以其重力变小，即对地面的压力也变小； （3）压强公式为p= ，若从实心立方体铁块按竖直方向任意切去一部分后剩余部分与原立 方体的压力与底面积的比值不变。所以它对对地面的压强将不变；若从实心立方体铁块按水 平方向任意切去一部分后剩余部分与原立方体的压力与底面积的比值变小。故压强可能不 变、可能减小。 故答案为：1m3铁块的质量为7.9×103kg；一定；可能。 12．（3 分）三峡大坝水库水面下 10m 深处的压强是 9.8×104 帕，大坝边上修筑的船闸 是利用 连通器 原理工作的；大坝修筑成上窄下宽的原因是 液体内部压强随深度的增加 而增大 。 【分析】（1）知道三峡大坝水库水面下的深度，根据液体压强公式p=ρgh计算水产生的压强； （2）船闸的实质是连通器的应用，连通器中的液体不流动时，各容器中的液面高度总是相 平的； （3）根据液体内部的压强特点（液体内部的压强随深度的增加而增大）分析， 【解答】解：（1）水面下10m深处水的压强： p=ρgh=1.0×103kg/m3×9.8N/kg×10m=9.8×104Pa； （2）三峡大坝的船闸由上下两个阀门组成一个闸室，当上游阀门打开时，闸室与上游通过 阀门组成连通器，使闸室内的水位与上游水位相平；故船闸的原理即为连通器的原理，即三 峡大坝的船闸是连通器在实际中的具体应用； （3）因为液体的压强随深度的增加而增大，为了水坝能承受更大的水压，水坝做成上窄下 宽的形状； 故答案为：9.8×104；连通器；液体内部压强随深度的增加而增大。 13．（3分）某导体两端的电压为6伏，若10秒内通过某导体横截面的电荷量为6库，则通 过该导体的电流为 0.6 安，电流做功为 36 焦，当该导体两端的电压为 0 伏时，它的 电阻为 10 欧。 【分析】（1）知道 10 秒内通过该导体横截面的电荷量，根据 I= 求出通过导体的电流，根 据W=UIt=UQ求出电流做的功，根据欧姆定律求出导体的电阻；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 （2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端 的电压和通过的电流无关。 【解答】解：通过导体的电流： I= = =0.6A。 这段时间内电流做的功： W=UIt=6V×0.6A×10s=36J。 由I= 可得，导体的电阻： R= = =10Ω， 因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关， 所以，当该导体两端的电压为0伏时，导体的电阻仍为10Ω不变。 故答案为：0.6；36；10。 14．（3 分）用电器标有“220V 40W”的字样，“40W”表示 用电器的额定功率是 40W 。当 它正常工作时1分钟，电流做功 2400 焦，通过的电流是 0.18 安。 【分析】根据灯泡的铭牌可知额定电压和额定功率，用电器正常工作时的功率和额定功率相 等； 根据W=Pt求出功的大小； 根据P=UI求出通过的电流强度。 【解答】解：用电器铭牌中“220V 40W”的含义是：用电器的额定电压是 220V，用电器的 额定功率是40W； 当它正常工作时1分钟，电流做的功为：W=Pt=40W×60s=2400J； 用电器正常工作时的电压为 220V，功率为 40W，根据 P=UI 可得，正常工作时的电流： I= = ≈0.18A。 故答案为：用电器的额定功率是40W；2400；0.18。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 15．（3 分）“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成 的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极 板之间的电压，结果如下表： ①“水果电池”实现的是 化学 能转化为电能。 ②根据表中数据及相关条件可知：“水果电池”电压与 水果种类 和 极板材料 有关。 铁﹣锌 铁﹣铜 铜﹣锌 苹果 0.55伏 0.60伏 0.95伏 梨 0.40伏 0.50伏 0.90伏 菠萝 0.50伏 0.55伏 1.00伏 橙 0.75伏 0.78伏 1.05伏 【分析】（1）水果电池是将化学能转化为电能的装置。 （2）分别分析第二、三、四栏数据，极板材料相同、水果种类不同，电压不同；分别分析 第一、二、三、四行数据，极板材料不同、水果种类相同，电压不同；据此得出结论。 【解答】解： （1）水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置； （2）分别分析第二、三、四栏数据，极板材料相同、水果种类不同，可见“水果电池”的电 压与水果种类有关；分别分析第一、二、三、四行数据，极板材料不同、水果种类相同，电 压不同；可见“水果电池”的电压与极板材料有关；由此可得：：“水果电池”电压与水果种类 和极板材料有关。 故答案为：化学；水果种类；极板材料。 16．（3分）在图所示的电路中，电源电压保持不变。闭合电建S、S ，电路正常工作。若不 1 更换电路元件，且电建S始终处于闭合，请通过一定的操作达到如下要求。 ①使电流表A的示数变小的操作是： 向右移动滑动变阻器滑片或断开开关S 1 ②使电流表A和A 示数比值变大的操作是： 向右移动滑动变阻器滑片 。 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【分析】①根据电路图可知，电阻R 与R 并联，电流表A测量干路电流，电流表A 测量通 1 2 1 过电阻R 的电流，根据并联电路电流的特点进行分析解答； 1 ②根据欧姆定律和并联电路的电流特点做出解答。 【解答】解：①因为并联电路中，干路电流等于各支路电流之和，要使电流表A示数变小， 可以减小支路电流或去掉一支路，所以使电流表A的示数变小的操作是： 向右移动滑动变阻器滑片，使滑动变阻器连入电路的电阻变大，支路电流变小，总电流变小； 或将开关S 断开，去掉一支路，使总电流变小； 1 ②电流表A和A 示数比值： 1 = =1+ ，R 是一定值电阻，所以电流I 不变，要使 = =1+ 变大， 1 1 只能使I 变小，根据欧姆定律可知，向右移动滑动变阻器滑片，让滑动变阻器连入电路的阻 2 值变大，可以使电流I 变小，使电流表A和A 示数比值变大。 2 1 故答案为：①向右移动滑动变阻器滑片或断开开关S ；②向右移动滑动变阻器滑片。 1 三、作图题（共7分） 17．（3分）在图中，重为8牛的小球静止在水面上，请用力的图示法画出该球所受的浮力F 。 浮 【分析】明确力的三要素，再确定一个标度，并用这个标度去准确表示出力的大小。 【解答】解：如图所示，小球所受浮力为8N，方向竖直向上，确定标度为4N，浮力的作用 点可画在小球的重心上，再按画图的方法画出即可。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 18．（2 分）在图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元 件符号中选择合适的填入空缺处，使之成为串联电路。 【分析】根据电流的方向进行分析，即电流总是从电源的正极出发，最后回到电源的负极。 在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大。 【解答】解：已知灯泡和电阻串联，所以只有一个通路。由电路图知，经过灯泡L的电流必 须经过R，所以右侧应接入电源且上端为正极；为避免灯泡L短路，中间必须接入电压表。 电路连接如下图： 19．（2 分）在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后 要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【分析】根据向右移动滑动变阻器的滑片P，电流表示数变小，确定变阻器的连接。 根据原图确定变阻器与灯并联，电流表接在干路上测总电流，根据并联电路电流规律，总电 流变小。 【解答】解：向右移动滑动变阻器的滑片P，电流表示数变小，说明变阻器接入的电阻变大， 故滑片以左的电阻丝连入电路中，根据原图和题意（只能添加一根导线），变阻器应与灯并 联，则电流表接在干路上，如下所示： 四、计算题（共24分） 20．（8分）在某地质结构中，有一种密度为0.9×103千克/米3的原油。 ①求质量为1800千克该原油的体积V。 ②当该原油所处地下油层的压强为1.35×107帕，油层上表面距地面2000米，若从地面向此 油层钻一口油井，则地下原油仅靠油层自身压强能否喷射出地面，请通过计算说明。 【分析】（1）根据密度公式变形可求原油的体积； （2）根据液体压强公式求出油层的压强能喷射原油的高度； 【解答】解：（1）根据ρ= 可得，原油的体积：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 V= = =2m3； （2）由液体压强公式p=ρgh可得，地下原油仅靠油层自身压力能喷的高度： h= = =1500m＜2000m， 所以，地下原油仅靠油层自身压强不能喷射出地面。 答：（1）这些原油的体积是2m3； （2）地下原油仅靠油层自身压力能喷射的高度为1500m，不能喷射出地面。 21．（8分）如图所示，水平放置的轻质圆柱形容器底面积为2×10﹣2米2，内装有重为9.8N 的水，现将体积为2×10﹣4米3、重为4.9N实心金属球A用细线栓着浸没在水中。 ①求金属块A受到的浮力F 浮 ②求水对容器底部的压力F 水 ③现将绳子剪断，求绳子剪断后容器对水平地面压强变化了△P。 【分析】（1）已知浸入水中的金属块体积（排开水的体积），利用阿基米德原理求所受浮力。 （2）水对容器底部的压力F 等于水的重力加物体的重力减去拉力（浮力）； 水 （3）根据△p= 算出绳子剪断后容器对水平地面压强的变化量。 【解答】解：（1）由题意知金属块完全浸没在水中，则V =V =2×10﹣4m3， 排 物 金属块受到的浮力： F =ρ gV =1.0×103kg/m3×10N/kg×2×10﹣4m3=2N； 浮 水 排 （2）由题知，容器为轻质圆柱形容器， 因为水对物体竖直向上的浮力和物体对水竖直向下的压力是一对相互作用力，大小相等，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 所以，用绳子吊着物体时水对容器底部的压力F 等于水的重力加浮力， 水 即F =G +F =9.8N+2N=11.8N； 水 水 浮 （3）剪断绳子前，容器对桌面的压力等于容器、水和物块的总重再减去拉力； 剪断绳子后，容器对桌面的压力等于容器、水和物块的总重， 所以，绳子剪断后容器对水平地面的压力的变化量等于拉力，且F =G﹣F ， 拉 浮 故绳子剪断后容器对水平地面压强量： △p= = = =145Pa。 答：（1）金属块A受到的浮力2N； （2）水对容器底部的压力11.8N； （3）现将绳子剪断，求绳子剪断后容器对水平地面压强变化了145Pa。 22．（8分）在如图所示的电路中，电源电压恒定不变，闭合电键S。 ①当R 接入电路的阻值为10欧，电流表A的示数为0.36安，求此时R 两端电压U 和消耗 2 2 2 的电功率P 。 2 ②在移动滑动变阻器R 的过程中，当电压表V接在 bc （选填“ab”、“bc”或“ac”）两端， 2 则电流表A和电压表V对应的示数如图（b）表格所示，求R1的阻值和电源电压。 I/A 0.1 0.2 0.3 0.4 0.5 0.6 U/V 8 7 6 5 4 3 【分析】（1）根据公式U=IR和P=UI计算电压和电功率； （2）根据表格中电流和电压表示数的关系分析电压表的连接方式；把表中的两组数据带入， 根据电源电压不变求出求R 的阻值和电源电压。 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 【解答】解：由图知，R 、R 串联，电流表测电路中的电流； 1 2 ①根据I= 可得，R 两端电压为：U =IR =0.36A×10Ω=3.6V； 2 2 2 R 消耗的电功率为：P =U I=3.6V×0.36A=1.296W； 2 2 2 ②由表格中的数据可知，电流表的示数变大，说明电路的电阻变小，即滑动变阻器的电阻减 小，电压表示数变小；根据串联电路的分压规律可知，串联电路中电阻越大，分担的电压越 大，滑动变阻器的电阻减小，其分担的电压减小，所以电压表并联在滑动变阻器的两端，即 电压表V接在bc两端； 由表格数据可知，当电流I=0.1A时，电压表示数为U'=8V， 则电源电压为：U=IR +U'=0.1A×R +8V； 1 1 当电流I'=0.6A时，电压表示数为U''=3V， 则电源电压为：U=I'R +U''=0.6A×R +3V； 1 1 由于电源电压不变，则：0.1A×R +8V=0.6A×R +3V； 1 1 解得：R =10Ω； 1 电源电压为：U=IR +U'=0.1A×10Ω+8V=9V。 1 答：①R 两端电压为3.6V，消耗的电功率为1.296W； 2 ②bc；R 的阻值为10Ω，电源电压为9V。 1 五、实验题（共18分） 23．（4 分）在“探究物质质量与体积关系”的实验中需要测量物理量是质量和 体积 ，实 验室可以用 天平 测质量。实验过程中选用 多种 （选题“一种”或“多种”）物质多次实 验的目的： 得到普遍规律 。 【分析】（1）探究物质质量与体积的关系，需要测量物理量是质量和体积，天平测量质量， 量筒测量体积； （2）为了探究规律应多测量几组实验数据，并且应测量不同种类的物质的质量与体积关系。 【解答】解：（1）在“探究物质质量与体积的关系”实验中，需要测量物理量是质量和体积， 天平测量质量，量筒测量体积； （2）同时为了探究其规律性，应进行多次实验，所以，同时应选用多种物质进行多次实验；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 故答案为：体积；天平；多种；得到普遍规律。 24．（4 分）在“探究液体内部压强与哪些因素有关”的实验中，小李用图甲、乙、丙所示的 器材进行实验。 ①图甲所示装置的名称是： U形管压强计 ②为了探究液体内部压强与深度的关系，可将带橡皮膜的塑料盒先后放在 a和b或c和d 位置（请填写字母），并观察 U形管液面高度差 ③为了探究液体内部压强与密度的关系，可将带橡皮膜的塑料盒先后放在 b 和 c 位置 （请填写字母）。 【分析】探究液体内部压强与哪些因素有关时，要用到 U 形管压强计。液体压强与液体的 密度和深度有关，可根据控制变量法对实验的过程进行分析。 【解答】解：①图甲中的实验装置是U形管压强计，是用来研究液体内部压强的； ②为了探究液体内部压强与深度的关系，应保持液体的密度相同，因此可将带橡皮膜的塑料 盒先后放在a和b或c和d 位置，并观察U形管液面高度差； ③为了探究液体内部压强与密度的关系，应保持液体的深度相同，因此可将带橡皮膜的塑料 盒先后放在b和c 位置。 故答案为：①U形管压强计；②a和b或c和d；U形管液面高度差；③b和c。 25．（4分）小芳和小李做“探究串联电路规律”实验，所用实验器材包括电源（6伏）、电键、 若干已知阻值的电阻、电压表、电流表和若干导线，他们先按图所示的电路图正确连接电路。 通过实验探究得到串联电路电流处处相等。 ①为探究串联电路电压规律，小芬打算先将电压表接在 AB 两端，测电阻 R 两端电压 U ， 1 1 然后保持电压表B连接点不动，只断开A连接点，并改接到C连接点上，测电阻R 两端的 2 电压U ．小李觉得这样操作无法测电阻R 两端电压U ．你认为小李的判断是 正确 （选 2 2 2 填“正确”或“错误”），理由是 电压表的正负接线柱接反了教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 ②讨论完毕后，他们按正确的方法实验，用电压表分别测出 R 、R 两端的电压 U 、U ，以 1 2 1 2 及R 、R 两端总的电压。并多次改变R 和R 的阻值，重复上述实验，实验记录如下表所示： 1 2 1 2 序号 R （Ω） R （Ω） U （A） U （A） U（A） 1 2 1 2 1 10 30 1.5 4.5 6.0 2 20 20 3.0 3.0 6.0 3 30 15 4.0 2.0 6.0 4 40 10 4.8 1.2 6.0 （a） 分析比较表中最后三列的数量及相关条件，可得出的初步结论是： 串联电路的总电 压等于各串联电阻两端的电压之和 （b） 进一步综合分析比较U 与U 的比值和R 与R 的比值关系，可以得到的结论是： 串 1 2 1 2 联电路中电压之比等于电阻之比 ③为探究串联电路电阻规律，他们先将电流表串联在图所示的电路中，然后用 R 替换 R 和 1 R 接入 AC 之间，当替换前后电流表示数保持相同时，电阻 R 即是 R 和 R 的总电阻，此过 2 1 2 程用的科学方法是 等效替代法 。 【分析】①用电压表测电压时，电流应从电压表正接线柱流入，从负接线柱流出； ②（a） 分析比较表中最后三列的数量及相关条件得出初步结论； （b） 分析比较U 与U 的比值和R 与R 的比值关系得出结论； 1 2 1 2 ③等效替代法是在保证某种效果相同的前提下，将实际的、复杂的物理问题和物理过程转化 为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法。等效替代法是初 中物理中常用的探索问题和分析解决问题的科学方法之一。 【解答】解： ①已测出电阻R 两端电压U ，则与A点相连的为电压表的正接线柱，与B点相连的为电压 1 1 表的负接线柱，然后保持电压表 B 连接点不动，只断开 A 连接点，并改接到 C 连接点上， 则电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，所以无法测出电阻 R 2 两端的电压U ，小李的判断是正确的； 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 ②（a） 分析比较表中最后三列的数据有： 1.5V+4.5V=6.0V，3.0V+3.0V=6.0V， 4.0V+2.0V=6.0V，4.8V+1.2V=6.0V， 由相关条件，可得出的初步结论是：串联电路的总电压等于各串联电阻两端的电压之和； （b） 进一步综合分析比较U 与U 的比值和R 与R 的比值关系有： 1 2 1 2 = ， ﹣﹣﹣﹣﹣﹣ = ， 故可以得到的结论是：串联电路中电压之比等于电阻之比； ③为探究串联电路电阻规律，他们先将电流表串联在图所示的电路中，然后用 R 替换 R 和 1 R 接入 AC 之间，当替换前后电流表示数保持相同时，即效果相同，电阻 R 即是 R 和 R 的 2 1 2 总电阻，此过程用的科学方法是等效替代法。 故答案为：①正确；电压表的正负接线柱接反了； ②串联电路的总电压等于各串联电阻两端的电压之和；串联电路中电压之比等于电阻之比； ③等效替代法。 26．（9分）为测量某个未知电阻的阻值，老师提供了两节干电池、电压表、电流表、电键、 滑动变组器、若干导线。小红和小华分别设计了图甲、乙所示的实验电路图。 ①由设计电路图可知，他们的实验原理是： R= ②比较两个实验电路，你认为更为合理的是图 乙 ，理由是 不用重新连接电路并且在一 定范围内可以连续测量电压和电流的值 ③小华按照图乙连接实物继续实验，并设计了如下实验数据记录表。 （a）闭合电键 S 后，移动滑动变组器滑片的过程中，电压表、电流表有示数，但是示数变 化范围很小，简述产生该现象的原因 滑动变阻器阻值太小 （b）请在下表中补上实验数据表格的有关栏目。 物理 电压（伏） 电流（安） 电阻（欧） 电阻平均值 量 （欧）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 试验序号 / / / / / / / / / / / / / 【分析】（1）求电阻的实验原理是根据欧姆定律变形R= ； （2）由滑动变阻器可以多次测量，据此分析解答； （3）根据欧姆定律分析解答； 【解答】解：①求电阻的实验原理是根据欧姆定律变形公式：R= ； ②比较两个实验电路，更为合理的是图乙，理由是不用重新连接电路并且在一定范围内可以 连续测量电压和电流的值； ③（a）、闭合电键后电流表有示数，说明电路不存在断路，与电压表并联的电阻 R 短路， x 电压表示数为零，所以不是短路，闭合电键S后，移动滑动变组器滑片的过程中，电压表、 电流表有示数，但是示数变化范围很小，说明滑动变阻器的电阻远小于定值电阻R ； x （b）、小华按照图乙连接实物继续实验，并设计了如下实验数据记录表，要求出电阻，应有 电压、电流，得出电阻后要求平均值，故（b）表中补上实验数据表格的有关栏目如下： 物理 电压 （伏） 电流（安） 电阻（欧） 电阻平均值（欧） 量 试验序号 / / / / / / / / /教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333 / / / / 故答案为：①R= ；②乙；不用重新连接电路并且在一定范围内可以连续测量电压和电流的 值；（a）、滑动变阻器阻值太小；（b）、电压 （伏）；电流（安）；电阻（欧）；电阻平均值（欧）。
