青浦区 2017~2018 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2018.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

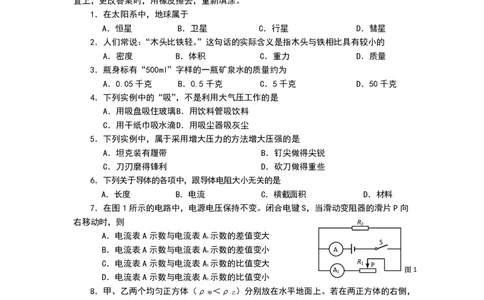

一、单项选择题（共16分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，地球属于
A．恒星 B．卫星 C．行星 D．彗星
2．人们常说：“木头比铁轻。”这句话的实际含义是指木头与铁相比具有较小的
A．密度 B．体积 C．重力 D．质量
3．瓶身标有“500ml”字样的一瓶矿泉水的质量约为
A．0.05千克 B．0.5千克 C．5千克 D．50千克
4．下列实例中的“吸”，不是利用大气压工作的是
A．用吸盘吸住玻璃 B．用饮料管吸饮料
C．用干纸巾吸水滴 D．用吸尘器吸灰尘
5．下列实例中，属于采用增大压力的方法增大压强的是
A．坦克装有履带 B．钉尖做得尖锐
C．刀刃磨得锋利 D．砍刀做得重些
6．下列关于导体的各项中，跟导体电阻大小无关的是
A．长度 B．电流 C．横截面积 D．材料
7．在图1所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向
右移动时，则 R
2
A．电流表A示数与电流表A 示数的差值变大
1
S
B．电流表A示数与电流表A 示数的差值变小 A
1
C．电流表A示数与电流表A 1 示数的比值变大
A
R 1 P
图1
1
D．电流表A示数与电流表A 示数的比值变小
1
8．甲、乙两个均匀正方体（ρ ＜ρ ）分别放在水平地面上。若在两正方体的右侧，
甲 乙
按图2所示方式沿竖直方向各截去相同的质量，它们剩余部分对地面的压强相等。则两个正
方体原来对地面的压力F 、F 的关系是
甲 乙
A．F 一定大于F B．F 可能等于F
甲 乙 甲 乙
C．F 一定小于F D．F 可能小于F
甲 乙 甲 乙 图2
二、填空题（共30分）
请将结果填入答题纸的相应位置。
9．一节新干电池的电压为___(_1_)___伏，金属导体中的电流是由自由电子的定向移动形
成的，自由电子带___(_2_)___电（选填“正”或“负”），其定向移动方向与电路中的电流方向
___(_3_)___（选填“一致”或“相反”）。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
10．著名的___(_4_)___实验向人们显示大气压强的存在并且是很大的；意大利科学家
___(_5_)___首先通过实验测定了大气压强的数值。实验表明大气压强的大小随海拔高度的变化
而变化，海拔高度越高，大气压强越___(_6_)___（选填“大”或“小”）。
11．生活和生产中的很多物品都运用了物理学的知识。根据___(_7_)___知识，可用图3（a）
的装置进行排空气法来收集气体；在图3（b）中，书包带做得比较宽大，是为了能减小___(_8_)___；
在图3（c）中，“乳牛自动喂水器”利用的是___(_9_)___原理，使得两容器中的水面相平。
（a） （b） （c）
图3

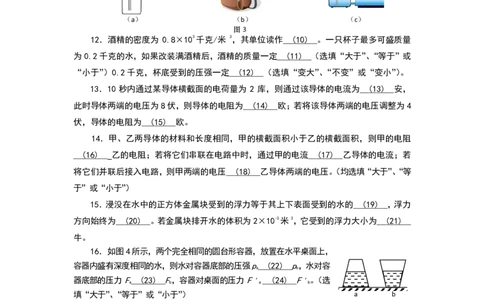

12．酒精的密度为 0.8×103千克/米 3，其单位读作__(_1_0_)___。一只杯子最多可盛质量
为0.2千克的水，如果改装满酒精后，酒精的质量一定__(_1_1_)___（选填“大于”、“等于”或
“小于”）0.2千克，杯底受到的压强一定__(_1_2_)___（选填“变大”、“不变”或“变小”）。
13．10 秒内通过某导体横截面的电荷量为 2 库，则通过该导体的电流为__(_1_3_)___安，
此时导体两端的电压为8伏，则导体的电阻为__(_1_4_)___欧；若将该导体两端的电压调整为4
伏，导体的电阻为__(_1_5_)___欧。
14．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻
__(_1_6_)___ 乙的电阻；若将它们串联在电路中时，通过甲的电流__(_1_7_)___乙导体的电流；若
将它们并联后接入电路，则甲两端的电压__(_1_8_)___乙导体两端的电压。（均选填“大于”、“等
于”或“小于”）
15．浸没在水中的正方体金属块受到的浮力等于其上下表面受到的水的__(_1_9_)___，浮力
方向始终为__(_2_0_)___。若金属块排开水的体积为2×10-3米3，它受到的浮力大小为__(_2_1_)___
牛。
16．如图4所示，两个完全相同的圆台形容器，放置在水平桌面上，
容器内盛有深度相同的水，则水对容器底部的压强p__(_2_2_)___p，水对容
a b
器底部的压力 F__(_2_3_)___F，容器对桌面的压力 F＇__(_2_4_)___F＇。（选
a b a b
填“大于”、“等于”或“小于”） a b
R
1 图4
17．在图5所示的电路中，电源电压保持不变。已知电路中仅有 A 1
S R
2
一处故障，且只发生在R、R上，闭合电键S，两个电表中只有一个
1 2
电表的指针发生偏转，则电路中可能发生的故障是__(_2_5_)___。请写出
V
指针发生偏转的电表及相对应的故障。__(_2_6_)___ 图5
18．为了航行安全，远洋轮的船体需标有国际航行载重线，即轮船满载时的“吃水线”。
如图6所示，是某船满载时在不同水域、季节时的“吃水线”，其中FW为在淡水中航行时的
“吃水线”，A、B则为夏、冬两季在海水中航行时的“吃水线”。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① 若该船在不同水域、季节航行时，水（海水）面正好与“吃水线”相平，则下列对
于该船装载货物的质量的判断中，正确是：__(_2_7_)___
FW
a 在“FW”处所装载的货物质量最大。
A
b 在“A”处所装载的货物质量最大。
B
c 在“B”处所装载的货物质量最大。
图6
d 在“FW”、“A”、“B”三处所装载的货物质量一样大。
② 该船在冬季海水航行时的“吃水线”是图6中的__(_2_8_)___（选填“A”、“B”），
判断的理由是：__(_2_9_)___。

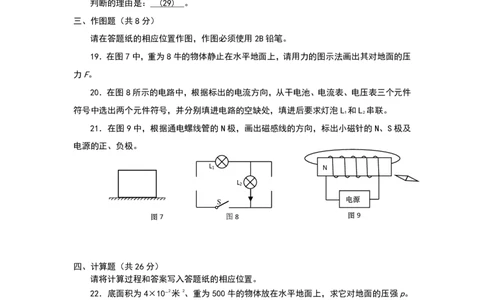

三、作图题（共8分）
请在答题纸的相应位置作图，作图必须使用2B铅笔。
19．在图7中，重为8牛的物体静止在水平地面上，请用力的图示法画出其对地面的压
力F。
20．在图8所示的电路中，根据标出的电流方向，从干电池、电流表、电压表三个元件
符号中选出两个元件符号，并分别填进电路的空缺处，填进后要求灯泡L 和L 串联。
1 2
21．在图9中，根据通电螺线管的N极，画出磁感线的方向，标出小磁针的N、S极及
电源的正、负极。
L 1 N
L
2
电源
S
图7 图8 图9
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置。
22．底面积为4×102米2、重为500牛的物体放在水平地面上，求它对地面的压强p。
23．质量为9千克的冰块，密度为0.9×103千克/米3。
① 求冰块的体积V 。
冰
② 若冰块吸热后，有3×103米3的冰熔化成水，求水的质量m 。
水
24．在图 10 所示的电路中，电源电压保持不变，电阻R的阻
1
R
1
A
1
R
2
A
S教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
值为20欧。闭合电键S，两电流表的示数分别为0.8安和0.3安。
① 求电源电压U。
② 求通过电阻R 的电流I。
2 2
③ 现用电阻R替换电阻R、 R中的一个，替换前后，只有一个电流表的示数发生了变
0 1 2
化，且电流增大了0.1安。请判断被替换的电阻，并求出电阻R的阻值。
0
图10

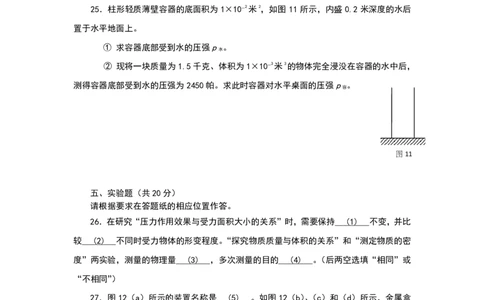

25．柱形轻质薄壁容器的底面积为1×102米2，如图 11 所示，内盛 0.2 米深度的水后
置于水平地面上。
① 求容器底部受到水的压强p 。
水
② 现将一块质量为1.5千克、体积为1×103米3的物体完全浸没在容器的水中后，
测得容器底部受到水的压强为2450帕。求此时容器对水平桌面的压强p 。
容
图11
五、实验题（共20分）
请根据要求在答题纸的相应位置作答。
26．在研究“压力作用效果与受力面积大小的关系”时，需要保持___(_1_)___不变，并比
较___(_2_)___不同时受力物体的形变程度。“探究物质质量与体积的关系”和“测定物质的密
度”两实验，测量的物理量___(_3_)___，多次测量的目的___(_4_)___。（后两空选填“相同”或
“不相同”）
27．图12（a）所示的装置名称是___(_5_)___。如图12（b）、（c）和（d）所示，金属盒
置于同种液体的不同位置处，该实验是研究液体内部压强与___(_6_)___的关系。
（a） （b） （c） （d） 图12
图13
28．在“验证阿基米德原理”的实验中，需要验证___(_7_)___和___(_8_)___的大小关系。根教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
据图13所示的实验信息，上述两个力的大小可表示为___(_9_)___、__(_1_0_)___。
29．为了探究“导体中电流与电压的关系”，某小组用A、B两个导体进行研究。实验中
他们多次改变导体两端的电压，并将测量的数据记录在表一、表二中。
表一 表二
导体 实验序号 电压（伏） 电流（安） 导体 实验序号 电压（伏） 电流（安）
1 1.2 0.08 4 1.8 0.18
A 2 2.4 0.16 B 5 3.6 0.36
（1）分析比较3 实验序号3.16 、2、3或0.244 、5、6中的电压与电流6 变化的倍5数.4 关系，可0.得54 出
的初步结论是：对同一导体，__(_1_1_)___。
（2）在分析表中数据后，小明提出猜想：通过导体的电流可能与导体本身有关。请你
根据表中的数据说明小明猜想的依据是__(_1_2_)___。
（3）为了验证上述猜想，小明选用C导体继续实验，并设计了数据记录表，如表三所
示。请你在表三中填入“电压”一列的数据，以满
表三
足验证该猜想的要求。__(_1_3_)___ 导体 实验序号 电压（伏） 电流（安）
7
C 8
9
30．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待
测电阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。小张
正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a）、（b）
所示。他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。根据
该同学的实验及测量的数据，完成以下问题。
① 实验所用电源的电压为__(_1_4_)___伏。
② 请将上表填写完整。（计算电阻时，精确到0.1欧）__(_1_5_)___
实验 电压U 电流I 电阻Rx 电阻Rx平均值
序号
（伏） （安） （欧） （欧）
1 1.5 0.1
2 1 0.12
（a） 图14 （b）
3 0 0.14教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
答案和评分参考
18.01
题号 答案及评分参考
一、16分 1．C。 2．A。 3．B。 4．C。 5．D。 6．B。 7．C。 8．A。
9．（1）1.5； （2）负； （3）相反。
10．（4）马德堡半球； （5）托里拆利； （6）小。
11．（7）密度； （8）压强； （9）连通器。
12．（10）千克每立方米； （11）小于； （12）变小。
13．（13）0.2； （14）40； （15）40。
二、30分 14．（16）大于； （17）等于； （18）等于。
15．（19）压力差； （20）竖直向上。 （21）19.6。
（第26空2分，其余
16．（22）等于； （23）大于； （24）大于。
每空1分） 17．（25）R 短路或R 断路；
1 1
（26）若电压表指针偏转，则R1断路；若电流表指针偏转，则R 短路。
1
18．（27）D； （28）B。
（29）冬季温度低，海水的密度变大，满载时浮力相等，根据阿基米德原理，货船排开水的
体积变小。
19．力的大小、方向、作用点 3分
三、8分
20．电路正确 2分
21．磁感线方向和小磁针的N、S极、电源的正、负极 3分
F=G=500牛 1分
22．
p= F/S 1分
=500牛/ 4×10-2米2 1分
（4分）
四、 =1.25×103帕 1分
26分
①ρ = m /V V = m /ρ 1分
23． 冰 冰 冰 冰 冰 冰
=9千克/0.9×103千克/米3=1×10-2米3 2分
（5分）
②m = m =ρ V =3×10-3米3×0.9×103千克/米3 =2.7千克 2分
水 冰 冰 冰教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① U= U= IR=0.3安×20欧=6伏 3分
1 1 1
② I=I- I=0.8安-0.3安=0.5安 1分
2 1
24．
③ 替换的电阻为 R 1分
2
（8分） I＇=0.5安+0.1安=0.6安 1分
2
R= R＇ =U/ I＇=6伏/0.6安=10欧 2分
0 2 2 2
① p =ρ g h
水 水
1分
=1×103千克/米3×9.8牛/千克×0.2米3
1分
=1960帕
1分
②p＇=ρ g h＇ h＇= p＇/ρ g
水 水 水
h＇=2450帕/1×103千克/米3×9.8牛/千克
=0.25米
25．
2分
V = S h＇－V
剩余水 物
（9分）
=0.25米×1×10-2米2－1×10-3米3=1.5×10-3米3
2分
F =G = （m ＋m ）g
容 容 剩余水 物
=（1.5×10-3米3×1×103千克/米3＋1.5千克）×9.8牛/千克=29.4
1分
牛
P = F /S =29.4牛/ 1×10-2米2
容 容
1分
=2940帕教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
说明：（12）2分；（13）2分；（14）2分；（15）三行全对2分，平均值1分。
26．（1）压力； （2）受力面积； （3）相同； （4）不同。
27．（5）U型管压强计； （6）深度。
28．（7）浮力； （8）排开液体的重力； （9）F－F； （10）（V＋V）ρ g
1 2 2 1 水
29．（11）通过导体的电流与它两端的电压成正比；
（12）3和5两次实验数据中不同导体在两端电压相同时电流不同。（全对2分）
（13）1.2、1.8、2.4、3.6、5.4中的任意三个（全对2分）
30.（14）4.5（2分）
五、
（15）
20分
实验 电压U 电流I 电阻Rx 电阻Rx平均值
（伏） （安） （欧） （欧）
序号
1 30.0
2 29.2 30.4
3 32.1
2018年上海市青浦区中考物理一模试卷
参考答案与试题解析
一、单项选择题（共16分）
1．（2分）在太阳系中，地球属于（ ）
A．恒星 B．卫星 C．行星 D．彗星
【分析】根据恒星、行星、卫星、彗星的定义进行判断：恒星是能发光的星体；行星通常指
自身不发光，环绕着恒星的天体；卫星是环绕一颗行星按闭合轨道做周期性运行的天体；彗
星是星际间物质。
【解答】解：地球不能发光，围绕太阳这颗恒星运行，所以地球是行星。
故选：C。
2．（2分）人们常说：“木头比铁轻。”这句话的实际含义是指木头与铁相比具有较小的（ ）
A．密度 B．体积 C．重力 D．质量
【分析】木头比铁轻指：相同体积的木头比铁轻，也就是说木头的密度比铁的小。
【解答】解：木头比铁轻是指木头的密度比铁的小，故A正确。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故选：A。
3．（2分）瓶身标有“500mL”字样的一瓶矿泉水的质量约为（ ）
A．0.05千克 B．0.5千克 C．5千克 D．50千克
【分析】500mL是瓶子的容积，即矿泉水的体积，利用公式m=ρV即可计算出矿泉水的质量。
【解答】解：
矿泉水的体积：
V=500mL=500cm3，
矿泉水的密度ρ=1×103kg/m3=1g/cm3
由ρ= 得水的质量：
m=ρV=1g/cm3×500cm3=500g=0.5kg。
故选：B。
4．（2分）下列实例中的“吸”，不是利用大气压工作的是（ ）
A．用吸盘吸住玻璃 B．用饮料管吸饮料
C．用干纸巾吸水滴 D．用吸尘器吸灰尘
【分析】大气压的存在能够解释很多现象，这些现象有一个共性：通过某种方法，使设备的
内部气压小于外界大气压，在外界大气压的作用下出现了这种现象。
【解答】解：A、用吸盘吸住玻璃，把吸盘内的空气排出，大气压就把吸盘紧压在了玻璃上，
故A不符合题意；
B、吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，
故B不符合题意；
C、用干纸巾吸水滴，水滴被吸入纸巾内，与大气压无关，故C符合题意。
D、吸尘器工作过程中，吸嘴处空气流动速度快，气压较小，大气压强将灰尘压入吸尘器内，
利用了大气压，故D不合题意。
故选：C。
5．（2分）下列实例中，属于采用增大压力的方法增大压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐 C．刀刃磨得锋利 D．砍刀做得重些
【分析】压强大小跟压力大小和受力面积大小有关。
增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，
通过增大压力来增大压强。
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，
通过减小压力来减小压强。
【解答】解：A、坦克装有履带，是在压力一定时，通过增大受力面积来减小压强；故A不
合题意；
B、钉尖做得尖锐，是在压力一定时，通过减小受力面积来增大压强；故B不合题意；
C、刀刃磨得锋利，是在压力一定时，通过减小受力面积来增大压强；故C不合题意；
D、砍刀做得重些，是在受力面积一定时，通过增大压力来增大压强。故D符合题意。
故选：D。
6．（2分）下列关于导体的各项中，跟导体电阻大小无关的是（ ）
A．长度 B．电流 C．横截面积 D．材料教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度，电阻是导体的一
种特性，和导体中的电流、导体两端的电压的大小无关。
【解答】解：
导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电
压大小无关，故B符合题意。
故选：B。
7．（2分）如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向
右移动时，则（ ）
A．电流表A示数与电流表A 示数的差值变大
1
B．电流表A示数与电流表A 示数的差值变小
1
C．电流表A示数与电流表A 示数的比值变大
1
D．电流表A示数与电流表A 示数的比值变小
1
【分析】由电路图可知，滑动变阻器R 与定值电阻R 并联，电流表A测干路电流，电流表
1 2
A 测R 支路的电流；根据并联电路各支路独立工作、互不影响可知滑片移动时通过R 的电
1 1 2
流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过 R 支路的电
1
流变化，根据并联电路的电流特点结合通过R 的电流可知电流表A示数与电流表A 示数的
2 1
差值变化，根据由 = =1+ 可知电流表A示数与电流表A 示数的比值变化。
1
【解答】解：由电路图可知，滑动变阻器R 与定值电阻R 并联，电流表A测干路电流，电
1 2
流表A 测R 支路的电流；
1 1
因并联电路各支路独立工作、互不影响，
所以，滑片移动时，通过R 的电流I 不变，
2 2
当滑动变阻器的滑片P向右移动时，变阻器R 接入电路中的电阻变大，
1
由I= 可知，R 支路的电流变小，即电流表A 的示数I 变小，
1 1 1
因并联电路中干路电流等于各支路电流之和，
所以，电流表A示数与电流表A 示数的差值等于通过R 的电流，则电流表A示数与电流表
1 2
A 示数的差值不变，故AB错误；
1
电流表 A 示数与电流表 A 示数的比值 = =1+ ，因 I 不变、I 变小，所以电流
1 2 1
表A示数与电流表A 示数的比值变大，故C正确、D错误。
1
故选：C。
8．（2 分）甲、乙两个实心均匀正方体（ρ ＜ρ ）分别放在水平地面上。若在两正方体的
甲 乙
右侧，按图所示方式，沿竖直方向各截去相同的质量，它们剩余部分对地面的压强相等。则
两个正方体原来对地面的压力F 、F 的关系是（ ）
甲 乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．F 一定大于F B．F 可能等于F
甲 乙 甲 乙
C．F 一定小于F D．F 可能小于F
甲 乙 甲 乙
【分析】在水平面上物体对水平面的压力等于物体自身的重力，对地面的压强
p= = = = =ρgh，因为剩余部分对地面的压强相等，可以比较出正方体的边长大小
关系，进一步求出底面积的大小关系，根据公式F=pS即可知道对地面压力的大小关系。
【解答】解：在两正方体右侧沿竖直方向各截去相同的质量，它们剩余部分对地面的压强相
等，根据公式 p= = = = =ρgh 可知，对于甲正方体沿竖直方向切去一部分，ρ 和
甲
h 都不变，所以p 不变，
甲 甲
同理，乙正方体沿竖直方向切去一部分后，p 也不变，因为它们对水平地面的压强现在相
乙
等，所以原来也相等。
因为p=ρgh，p =p ，ρ ＜ρ ，
甲 乙 甲 乙
所以h ＞h ；
甲 乙
所以甲的底面积＞于乙的底面积，
根据公式F=pS可知，甲对地面的压力大于乙对地面的压力。
由上可知，A正确，BCD错误。
故选：A。
二、填空题（共30分）请将结果填入答题纸的相应位置．
9．（3分）一节新干电池的电压为 1.5 伏，金属导体中的电流是由自由电子的定向移动形
成的，自由电子带 负 电（选填“正”或“负”），其定向移动方向与电路中的电流方向 相
反 （选填“一致”或“相反”）。
【分析】一节新干电池的电压是1.5V；
电流的方向是这样规定的：正电荷定向移动的方向为电流的方向。而多数情况下是负电荷定
向移动形成电流，负电荷向右移动相当于正电荷向左移动。由此入手分析。
【解答】解：一节新干电池的电压是1.5V；
电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向，金属
导体中的电流是由自由电子的定向移动形成的，自由电子带负电，负电荷定向移动的方向相
反。
故答案为：（1）1.5；（2）负；（3）相反。
10．（3 分）著名的 马德堡半球 实验向人们显示大气压强的存在并且是很大的；意大利
科学家 托里拆利 首先通过实验测定了大气压强的数值。实验表明大气压强的大小随海拔
高度的变化而变化，海拔高度越高，大气压强就越 小 （选填“大”或“小”）。
【分析】要解答本题需掌握：著名的马德堡半球实验和托里拆利实验，分别证明了大气压的
存在和测出了大气压的值。
【解答】解：马德堡半球实验向人们显示了大气压的存在，且值很大。托里拆利实验测出了
大气压的值。
大气压不是固定不变的，是随着海拔的高度的增高而减小。
故本题答案为：马德堡半球，托里拆利，小。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
11．（3 分）生活和生产中的很多物品都运用了物理学的知识。根据 密度 知识，可用图
（a）的装置进行排空气法来收集气体；在图（b）中，书包带做得比较宽大，是为了能减小
压强 。在图（c）中，“乳牛自动喂水器”利用的是 连通器 原理，使得两容器中的水面
相平。
【分析】（1）当其它气体和空气的密度不同时，可以根据密度知识利用排气法收集气体；
（2）减小压强的方法：①在受力面积一定时，减小压力，②在压力一定时，增大受力面积；
（3）连通器是上端开口，下部连通的容器。是不是连通器关键看下边是否连通，上端是否
开口。
【解答】解：
（1）当其它气体和空气的密度不同时，根据密度知识可用图（a）的装置进行排空气法来收
集气体；
（2）在图（b）中，书包带做得比较宽大，是在压力一定时，增大受力面积来减小压强；
（3）上端开口、下部相连通的容器叫连通器；连通器内的液体不流动时，各容器中的液面
就是相平的，乳牛自动喂水器是利用连通器原理，使得两容器中的水面相平。
故答案为：密度；压强；连通器。
12．（3 分）酒精的密度为 0.8×103千克/米 3，其单位读作 千克每立方米 ，一只杯子最
多可盛质量为0.2千克的水，如果改装满酒精后，酒精的质量一定 小于 （选填“大于”、
“等于”或“小于”）0.2千克，杯底受到的压强一定 变小 （选填“变大”、“不变”或“变小”）。
【分析】（1）千克/米3是密度的复合单位，读作千克每立方米；
（2）杯子的容积一定，装满液体的体积相同，密度小的质量小、密度大的质量大；
（3）杯子装满水、酒精的深度相同，利用液体压强公式比较对杯底的压强大小关系。
【解答】解：
（1）千克/米3读作千克每立方米；
（2）因为杯子的容积一定，所以杯子装满水、酒精的体积相同，因为 m=ρV，酒精的密度
小于水的密度，所以水的质量大于酒精的质量，所以将杯子装满酒精时，其质量小于0.2kg；
（3）装满水和酒精时深度相同，由于水的密度大于酒精的密度，由p=ρgh可知水对杯底的
压强大于酒精对杯底的压强，所以杯底受到的压强一定变小。
故答案为：千克每立方米；小于；变小。
13．（3分）10秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为 0.2 安，
此时导体两端的电压为8状，则导体的电阻为 40 欧。当导体两端的电压为5伏时，导体
的电阻为 40 欧。
【分析】已知时间与电荷量，由电流的定义式可以求出电流；由欧姆定律可以求出导体电阻；
导体电阻由导体材料、长度与横截面积决定，与电压无关。
【解答】解：电流I= = =0.2A，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
∵I= ，
∴导体电阻R= = =40Ω，
导体电阻与电压无关，当电压为5V，电阻为40Ω；
故答案为：0.2；40；40。
14．（3 分）甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电
阻 大于 乙的电阻；若将它们串联在电路中时，通过甲的电流 等于 乙导体的电流；若
将它们并联后接入电路，则甲两端的电压 等于 乙导体两端的电压。（均选填“大于”、“等
于”或“小于”）
【分析】（1）影响电阻大小的因素有：导体的材料、长度和横截面积。当材料和横截面积一
定时，导体的电阻与导体的长度成正比；
（2）串联电路中各处电流都相等；并联电路的电压相等。
【解答】解：
因为甲、乙两导线材料相同、长度相同，甲的横截面积小于乙的横截面积，所以甲的电阻大
于乙的电阻；
若将它们串联后接入电路，串联电路的电流I相等，故I =I ；
甲 乙
若将它们并联后接入电路，它们两端的电压相等，即U =U 。
甲 乙
故答案为：大于；等于；等于。
15．（3分）浸没在水中的正方体金属块受到的浮力等于其上下表面受到的水的 压力差 浮
力方向始终为 竖直向上 。若金属块排开水的体积为 2×10﹣3米 3，它受到的浮力大小为
19.6 牛。
【分析】根据浮力产生的实质可知，上、下表面受到水的压力差等于浮力。其方向竖直向上。
根据公式F =ρ gV 可求金属块受到的浮力。
浮 水 排
【解答】解：（1）由浮力的概念可知，浸没在水中的正方体金属块受到的浮力等于其上下表
面受到的水的压力差，浮力方向始终为竖直向上。
（2）若金属块排开水的体积为2×10﹣3米3，它受到的浮力大小为
F =ρ gV =1×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N。
浮 水 排
故答案为：压力差；竖直向上；19.6。
16．（3 分）如图所示，两个完全相同的圆台形容器，放置在水平桌面上，容器内盛有深度
相同的水，则水对容器底部的压强p p ，水对容器底部的压力F F ，容器对桌面的
a 等于 b a 大于 b
压力F' F' ．（选填“大于”、“等于”或“小于”）
a 大于 b
【分析】（1）先根据液体压强公式p=ρgh求压强，再根据F=pS计算压力；
（2）容器对桌面的压力等于容器和水的重力，根据ρ= 求出容器a和b内水的质量关系，
然后可得出两容器底部对桌面的压力大小关系。
【解答】解：（1）容器内盛有深度相同的水，即h相同，所以水对容器底压强p =p =ρgh；
a b教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
由p= 得，水对容器地的压力F=pS，压强相等，a的底面积较大，所以F ＞F ；
a b
（2）由题意可知a容器内水的体积较大，根据ρ= 可知，a容器中水的质量较大，重力较
大，即G ＞G ，
a水 b水
容器对桌面的压力：F′=G +G ，两容器是相同的。
容 水
所以F ′＞F ′。
a b
故答案为：等于；大于；大于。
17．（2 分）如图所示的电路中，电源电压保持不变。已知电路中仅有一处故障，且只发生
在R 、R 上，闭合电键S，两个电表中只有一个电表的指针发生偏转，则电路中可能发生的
1 2
故障是 R 短路或 R 断路 ，请写出指针发生偏转的电表及相对应的故障 若电压表指针
1 1
偏转，则R 断路；若电流表指针偏转，则R 短路 。
1 1
【分析】已知电阻 R 、R 中仅有一个出现了故障，分别列举可能出现的 4 种情况：电阻 R
1 2 1
开路、电阻R 短路、电阻R 开路、电阻R 短路，所发生的现象与题目对比，符合的即为可
1 2 2
能出现的故障。
【解答】解：由图可知，两电阻串联，电压表测量 R 两端的电压，电流表测量电路中的电
1
流；
若电阻R 短路，则电压表无示数，电流表有示数；
1
若电阻R 断路，则电压表测量的是电源电压，有示数，电流表无示数；
1
若电阻R 短路，则电压表、电流表有示数；
2
若电阻R 断路，则电压表和电压表都无示数；
2
故答案为：R 短路或 R 断路；若电压表指针偏转，则 R 断路；若电流表指针偏转，则 R
1 1 1 1
短路。
18．（4分）为了航行安全，远洋轮的船体需标有国际航行载重线，即轮船满载时的“吃水线”。
如图所示，是某船满载时在不同水域、季节时的“吃水线”，其中FW为在淡水中航行时的“吃
水线”，A、B则为夏、冬两季在海水中航行时的“吃水线”。
①若该船在不同水域、季节航行时，水（海水）面正好与“吃水线”相平，则下列对于该船装
载货物的质量的判断中，正确是 d
a 在“FW”处所装载的货物质量最大。
b 在“A”处所装载的货物质量最大。
c 在“B”处所装载的货物质量最大。
d 在“FW”、“A”、“B”三处所装载的货物质量一样大。
②该船在冬季海水航行时的“吃水线”是图中的 B （选填“A”、“B”），判断的理由是： 冬
季温度低，海水的密度变大，满载时浮力相等，根据阿基米德原理，货船排开水的体积变小 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】①因为船漂浮，都处于漂浮状态，所受的浮力都等于重力，根据公式G =m g分
排 排
析排开水的质量变化。
②根据冬季海水密度最大结合阿基米德原理分析确定吃水深度变化。
【解答】解：①远洋轮船在不同水域、季节航行时，处于漂浮状态，浮力等于重力，轮船所
受的浮力不变；
由 F =G=G =m g 可知，排开海水的质量不变，所以在“FW”、“A”、“B”三处所装载的货物
浮 排 排
质量一样大；
故选d；
②由 F =ρ gV 可得：V = ，由于淡水中液体密度变小，故排开水的体积变大，则
浮 液 排 排
船的吃水深度变大，所以图上字母（a）对应的吃水线为FW；
一般冬季海水密度最大，由 V = ，可知，此时排开水的体积最小，则船的吃水深度
排
最小，所以该船在冬季海水航行时的“吃水线”是图中的B；
故答案为：①d；②B；冬季温度低，海水的密度变大，满载时浮力相等，根据阿基米德原
理，货船排开水的体积变小。
三、作图题（共8分）
19．（2 分）如图，重为 8 牛的物体静止在水平地面上，请用力的图示法画出其对地面的压
力F。
【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画
出这个力。
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=8N，方向垂
直于地面向下，作用点在地面，设定标度为4N，压力的图示如图：
20．（3 分）在图所示的电路中，电源、电流表、电压表三个元件符号中选出两个，分别填教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
进电路的空缺处。要求：灯泡L 和L 串联。
1 2
【分析】电源是电路中必不可少的元件，先确定电源的位置，再根据电压表和电流表的连接
特点和电路要求选择其中的一个。
【解答】解：电源是必不可少的，可先将其确定。
根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电源，且正极朝上。
右边应选择电压表可以测L 的电压，如果右边选择电流表则会将L 短路，所以应选电压表。
2 2
如下图所示：
21．（3分）如图中，根据通电螺线管的N极，画出磁感线的方向，标出小磁针的N、S极及
电源的正、负极。
【分析】根据图中通电螺线管的N、S极，可判断磁感线的方向。根据磁极间的相互作用再
判断小磁针的磁极。最后根据安培定则判断螺线管中电流的方向，标出电源的正负极。
【解答】解：螺线管的左端为N极，右端为S极。因为在磁体外部，磁感线总是从磁体的N
极发出，最后回到S极，故箭头方向向右。
根据磁极间的相互作用可以判断出小磁针的右端为S极，左端为N极。
根据安培定则：伸出右手，使右手大拇指指示通电螺线管的 N 极，则四指弯曲所指的方向
为电流的方向，即电流是从螺线管的右端流入的。所以电源的右端为正极，左端为负极。如
图所示：
四、计算题（共26分）
22．（5分）底面积为4×10﹣2米2、重为500牛的物体放在水平地面上，求它对地面的压强
p。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】物体对水平地面的压力和自身的重力相等，根据p= 求出物体对地面的压强。
【解答】解：因水平面上物体的压力和自身的重力相等，
所以，物体对地面的压强：
p= = = =1.25×104Pa。
答：它对地面的压强为1.25×104Pa。
23．（7分）质量为9千克的冰块，密度为0.9×103千克/米3。
（1）求冰块的体积V。
（2）若冰块吸热后，有3×10﹣3米3的冰融化成水，求水的质量m 。
水
【分析】（1）已知冰的质量和密度，根据公式V= 求出冰的体积。
（2）冰化成水后质量不变，根据公式m=ρV可求熔化冰的质量，也就是水的质量。
【解答】解：
（1）由ρ= 得冰块的体积：
V = = =0.01m3。
冰
（2）由ρ= 得3×10﹣3米3冰的质量：
m =ρ V ′=0.9×103kg/m3×3×10﹣3m3=2.7kg，
冰 冰 冰
因为冰化水质量不变，
所以冰块熔化成水后的质量：
m =m =2.7kg。
水 冰
答：（1）冰块的体积为0.01m3。
（2）若冰块吸热后，有3×10﹣3m3的冰熔化成水，水的质量为2.7kg。
24．（6分）如图所示的电路中，电源电压保持不变，电阻R 的阻值为20欧。闭合电键S，
1
两电流表的示数分别为0.8安和0.3安。
①求电源电压U。
②求通过电阻R 的电流I 。
2 2
③现用电阻 R 替换电阻 R 、R 中的一个，替换前后，只有一个电流表的示数发生了变化，
0 1 2
且电流增大了0.1安。请判断被替换的电阻，并求出电阻R 的阻值。
0
【分析】由电路图可知，R 与 R 并联，电流表 A 测电阻 R 支路的电流，电流表 A 测干路
1 2 1 1
电流。
①根据并联电路的电流特点确定两电流表的示数，根据并联电路的电压特点和欧姆定律求出
电源的电压；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②根据并联电路的电流特点求出通过R 的电流；
2
③根据“替换前后只有一个电流表的示数发生了变化，且电流增大了0.1安”确定替换的电阻，
然后求出可能的干路电流，根据并联电路中各支路独立工作、互不影响可知通过 R 的电流
1
不变，据此确定干路电流，根据并联电路的电流特点求出通过 R 的电流，再根据欧姆定律
0
求出R 的阻值。
0
【解答】解：由电路图可知，R 与 R 并联，电流表 A 测电阻 R 支路的电流，电流表 A 测
1 2 1 1
干路电流。
（1）因并联电路中干路电流等于各支路电流之和，
所以，干路电流I=0.8A，通过电阻R 的电流I =0.3A，
1 1
因并联电路中各支路两端的电压相等，
所以，由I= 可得，电源的电压：
U=I R =0.3A×20Ω=6V；
1 1
（2）通过电阻R 的电流：
2
I =I﹣I =0.8A﹣0.3A=0.5A；
2 1
（3）由题知，用电阻R 替换电阻R 、R 中的一个，替换前后，只有一个电流表的示数发生
0 1 2
了变化，且电流增大了0.1安，
若用R 替换电阻R ，则电流表A 所在支路的电阻发生变化，电流表A 的示数会发生变化，
0 1 1 1
同时干路电流也会发生变化，即电流表A的示数发生变化，不符合题意；
因此只能是用R 替换电阻R ，此时干路电流为：
0 2
I′=I+△I=0.8A+0.1A=0.9A，
因并联电路中各支路独立工作、互不影响，所以，替换前后通过R 的电流不变，
1
此时通过R 的电流可能为：
0
I =I′﹣I =0.9A﹣0.3A=0.6A，
0 1
则R 的阻值可能为：
0
R = = =10Ω。
0
答：（1）电源电压为6V；
（2）通过电阻R 的电流为0.5A；
2
（3）电阻R 的阻值可能为10Ω。
0
25．（8 分）柱形轻质薄壁容器的底面积为1×10﹣2米 2，如图所示，内盛0.2米深度的水后
置于水平地面上。
①求容器底部受到水的压强p 。
水
②现将一块质量为 1.5 千克、体积为 1×10﹣3米 3的物体完全浸没在容器的水中后，测得容
器底部受到水的压强为2450帕。求此时容器对水平桌面的压强p 。
容
【分析】（1）知道容器内水的深度，根据p=ρgh求出容器底部受到水的压强；
（2）根据 V=Sh 求出容器内原来水的体积和物体的体积之和，根据 p=ρgh 求出物体完全浸
没在容器的水中后容器内水的深度，根据V=Sh求出此时物体和容器内水的体积，比较两者教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
的总体积可知水有溢出，进一步求出剩余水的体积，利用 ρ= 求出剩余水的质量，容器对
水平桌面的压力等于剩余水和物体的重力之和，根据 F=G=mg 求出其大小，利用 p= 求出
容器对水平桌面的压强。
【解答】解：①容器底部受到水的压强：
p =ρ gh=1.0×103kg/m3×9.8N/kg×0.2m=1960Pa；
水 水
②容器内原来水的体积与物体的体积之和：
V =V +V =S h+V =1×10﹣2m2×0.2m+1×10﹣3m3=3×10﹣3m3，
总 水 物 容 物
物体完全浸没在容器的水中后，由p=ρgh可得此时容器内水的深度：
h′= = =0.25m，
此时物体与容器内水的体积之和：
V ′=S h′=1×10﹣2m2×0.25m=2.5×10﹣3m3，
总 容
因V ＞V ′，
总 总
所以，容器内有水溢出，
则剩余水的体积：
V =V ′﹣V =2.5×10﹣3m3﹣1×10﹣3m3=1.5×10﹣3m3，
剩水 总 物
由ρ= 可得，剩余水的质量：
m =ρ V =1.0×103kg/m3×1.5×10﹣3m3=1.5kg，
剩水 水 剩水
轻质薄壁容器的重力忽略不计，则此时容器对水平桌面的压力：
F=G =（m +m ）g=（1.5kg+1.5kg）×9.8N/kg=29.4N，
总 剩水 物
此时容器对水平桌面的压强：
p = = =2940Pa。
容
答：①容器底部受到水的压强为1960Pa；
②此时容器对水平桌面的压强为2940Pa。
五、实验题（共20分）请根据要求在答题纸的相应位置作答．
26．（4 分）在研究“压力作用效果与受力面积大小的关系”时，需要保持 压力 不变，并
比较 受力面积 不同时受力物体的形变程度。“探究物质质量与体积的关系”和“测定物质
的密度”两实验，测量的物理量 相同 ，多次测量的目的 不同 （后两空选填“相同”或“不
相同”）
【分析】（1）研究压力的作用效果与哪些因素有关，是通过受压强面的形变程度来反映压力
的作用效果，采用了转换法；压力的作用效果与压力的大小和受力面积的大小有关，研究与
其中一个因素有关时，应控制另外一个因素不变；
（2）根据实验目的确定要测量的物理量分析回答。
【解答】解：（1）在研究“压力作用效果与受力面积大小的关系”时，需要保持压力不变，并
比较受力面积不同时受力物体的形变程度；
（2）探究物质质量与体积的关系，控制物质的种类相同，记录质量和体积的大小；
根据ρ= 测定物质的密度，故实验中测量质量和体积大小，故两实验测量的物理量相同；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
探究物质质量与体积的关系”为了探究其普遍规律，应进行多次实验，所以，需要改变这种
液体的体积进行多次测量；
在“测定物质的密度”为了减小误差，应进行多次实验，故两个实验中都需要进行多次测量，
这样做的目的是不同的。
故答案为：压力；受力面积；相同；不同。
27．（4 分）图（a）所示的装置名称是 U 型管压强计 如图（b）、（c）和（d）所示，金
属盒置于同种液体的不同位置处，该实验是研究液体内部压强与 深度 的关系。
【分析】在物理实验中，用 U 型管压强计来研究液体内部压强的大小；液体的压强与液体
的深度与密度有关，根据控制变量法可做出判断。
【解答】解：如图所示的装置是U型管压强计，用来研究液体内部压强的大小；
读图可知，液体相同，探头所处的深度不同，U形管两侧液面的高度差不同，故研究的是液
体内部压强与深度的关系。
故答案为：U型管压强计；深度。
28．（4 分）在“验证阿基米德原理”的实验中，需要验证 浮力 和 排开液体的重力 的
大小关系。根据图所示的实验信息，上述两个力的大小可表示为 F ﹣F 、 ρ g（V ﹣
1 2 水 2
V ） 。
1
【分析】（1）要验证阿基米德原理是否成立，应比较排开水的重力和物体所受浮力的大小；
（2）称重法测得浮力F =G﹣F；根据量筒可知物体排开水的体积，最后由G=mg=ρgV 计算
浮 排
排开水的重力。
【解答】解：（1）由阿基米德原理的内容可知，需要验证物体所受浮力的大小与排开水的重
力的大小是否相等；
（2）由图可知，物体浸没液体中后受到液体向上的浮力，测力计示数的减小值即物体受到
液体的浮力大小，所以浮力F =F ﹣F ；
浮 1 2
物体排开水的体积为：V =V ﹣V ，
排 2 1
由G=mg，ρ= 得，
排开水的重力为：G =mg=ρgV =ρ g（V ﹣V ）。
排 排 水 2 1
故答案为：浮力；排开液体的重力；F ﹣F ；ρ g（V ﹣V ）。
1 2 水 2 1
29．（4分）为了探究“导体中电流与电压的关系”，某小组用A、B两个导体进行研究。实验教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
中他们多次改变导体两端的电压，并将测量的数据记录在表一、表二中。
表一：
导体 实验序 电压 电流
号 （伏） （安）
A 1 1.2 0.08
2 2.4 0.16
3 3.6 0.24
表二
导体 实验序 电压 电流
号 （伏） （安）
B 4 1.8 0.18
5 3.6 0.36
6 5.4 0.54
（1）分析比较实验序号1、2、3或4、5、6中的电压与电流变化的倍数关系，可得出的初
步结论是：对同一导体， 通过导体的电流与它两端的电压成正比 。
（2）在分析表中数据后，小明提出猜想：通过导体的电流可能与导体本身有关。请你根据
表中的数据说明小明猜想的依据是 3和5两次实验数据中不同导体在两端电压相同时通过
的电流不同 。
表三
导体 实验序 电压 电流
号 （伏） （安）
C 7 /
8 /
9 /
（3）为了验证上述猜想，小明选用C导体继续实验，并设计了数据记录表，如表三所示。
请你在表三中填入“电压”一列的数据，以满足验证该猜想的要求 1.2、1.8、2.4、3.6、5.4
中的任意选三个 。
【分析】（1）纵向分析表中数据得出结论；
（2）（3）根据控制变量法，研究通过导体的电流可能与导体本身有关，要控制不同导体的
所加的电压压相同，据此分析回答。
【解答】解：（1）纵向分析比较实验序号1、2、3或4、5、6数据关系知：电压表为原来的
几倍，通过的电流为原来的几倍，可得出的初步结论是：对同一导体，通过导体的电流与它
两端的电压成正比；
（2）研究通过导体的电流可能与导体本身有关，要控制电压相同，选择不同的导体，故由
两表中3和5两次实验数据知，不同导体在两端电压相同时通过的电流不同，可猜想通过导
体的电流可能与导体本身有关；
（3）为了验证上述猜想，即通过导体的电流可能与导体本身有关，要控制电压大小不变，
使用不同的导体，比较大小大小，小明选用C导体继续实验，表三中电压值可为1.2、1.8、
2.4、3.6、5.4中的任意三个，可如下所示。
体 实验序 电压 电流
号 （伏） （安）
C 7 1.8
8 3.6
9 5.4教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
答案为：（1）通过导体的电流与它两端的电压成正比；
（2）3和5两次实验数据中不同导体在两端电压相同时通过的电流不同；
（3）1.2、1.8、2.4、3.6、5.4中的任意选三个即可，如上所示。
30．（4分）小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待
测电阻 Rx、电流表、电压表（只有 0～3 伏档完好）、滑动变阻器、电键及导线若干。小张
正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图（a）、（b）所
示。他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。根据该
同学的实验及测量的数据，完成以下问题。
实验 电压U 电流I 电阻 电阻Rx平均
序号 （伏） （安） Rx 值
（欧） （欧）
1 1.5 0.1 30.0 30.4
2 1 0.12 29.2
3 0 0.14 32.1
①实验所用电源的电压为 4.5 伏。
②请将上表填写完整。（计算电阻时，精确到0.1欧）。
【分析】（1）搞清电压表、电流表的分度值，正确读出电压表、电流表的示数，由欧姆定律
求出变阻器的电压，根据串联电路电压的特点求电源电压；
（2）根据欧姆定律求待测电阻R 的阻值，再求平均值。
x
【解答】解：①电压表、电流表均选用小量程，分度值分别为 0.1V、0.02A，电压表示数为
3V，电流表示数I=0.1A，
因电路连接正确，电压表测定值电阻的电压，U =3V；思考后仍用原有器材重新连接了电
定值
路，并测得了三组数据记录在下表中，由第一组数据可知I=0.1A，
分析表中数据可知电压表此时测量滑动变阻器两端的电压，U =1.5V，
滑
根据串联电路电压的特点，电源电压：U=U +U =3V+1.5V=4.5V；
定值 滑
②由欧姆定律，第一次：R = = =30.0Ω，
x1
第二次：R = = =29.2Ω，
x2
第三次：R = = =32.1Ω，
x3
电阻R 平均值：R = = =30.4Ω。
x x
故答案为：①4.5；②30.0；29.2；32.1；30.4。
