青浦区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

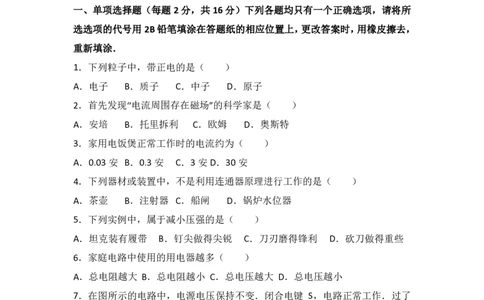

一、单项选择题（每题 2 分，共16 分）下列各题均只有一个正确选项，请将所
选选项的代号用 2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，
重新填涂．
1．下列粒子中，带正电的是（ ）
A．电子 B．质子 C．中子 D．原子
2．首先发现“电流周围存在磁场”的科学家是（ ）
A．安培 B．托里拆利 C．欧姆 D．奥斯特
3．家用电饭煲正常工作时的电流约为（ ）
A．0.03 安 B．0.3 安 C．3 安 D．30 安
4．下列器材或装置中，不是利用连通器原理进行工作的是（ ）
A．茶壶 B．注射器 C．船闸 D．锅炉水位器
5．下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐 C．刀刃磨得锋利 D．砍刀做得重些
6．家庭电路中使用的用电器越多（ ）
A．总电阻越大 B．总电阻越小 C．总电压越大 D．总电压越小
7．在图所示的电路中，电源电压保持不变．闭合电键 S，电路正常工作．过了
一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯
L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．若电流表的示数变大，则电灯 L短路
B．若电压表的示数变大，则电灯 L短路
C．若电压表的示数变大，则电阻 R断路
D．若电流表的示数变大，则电阻 R断路
8．均匀实心正方体甲的密度小于乙的密度，两正方体分别放置在水平地面上时
对地面的压强相等．现分别在两物体上沿水平方向截去一定质量的物体后，其剩
余部分对水平地面的压强仍然相等．截去部分的物体质量分别为△m 、△m ，
甲 乙
则下列说法正确的是（ ）
A．△m 一定大于△m B．△m 一定小于△m
甲 乙 甲 乙
C．△m 可能等于△m D．△m 可能小于△m
甲 乙 甲 乙

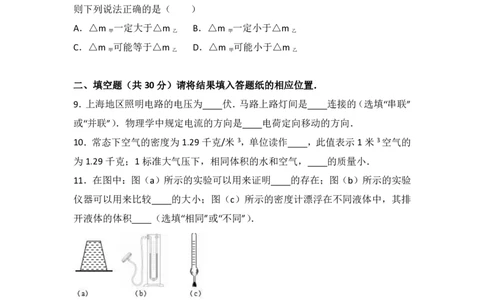

二、填空题（共 30 分）请将结果填入答题纸的相应位置．
9．上海地区照明电路的电压为 伏．马路上路灯间是 连接的（选填“串联”
或“并联”）．物理学中规定电流的方向是 电荷定向移动的方向．
10．常态下空气的密度为 1.29 千克/米3，单位读作 ，此值表示1 米 3空气的
为1.29 千克；1 标准大气压下，相同体积的水和空气， 的质量小．
11．在图中：图（a）所示的实验可以用来证明 的存在；图（b）所示的实验
仪器可以用来比较 的大小；图（c）所示的密度计漂浮在不同液体中，其排
开液体的体积 （选填“相同”或“不同”）．
12．当某导体两端电压为 9 伏时，通过该导体的电流为 0.3 安，该导体的电阻为
欧，现 10 秒内有 6 库的电荷量通过该导体横截面，则此时通过该导体的电流为
安，该导体的两端电压为 伏．
13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、
乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流
之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
选填“大于”、“等于”或“小于”）
14．一张纸平铺在水平桌面上时，对桌面的压力为 F、压强为p．一本由 30 张纸
装订而成的物理书平放在水平桌面上时，对桌面的压强为 ；10 本相同的物
理书平铺在水平桌面上，桌面受到的压力为 ，它们对桌面的压强为 ．
15．如图所示，质量均为 1 千克的物体 A、B 漂浮在水中，A 物体所受的浮力为
牛．若A、B两物体底部所受的压强分别为 p 、p ，压力分别为F 、F ，则 p p ，
A B A B A B
F F （后两格均选填“大于”、“等于”或“小于”）．
A B

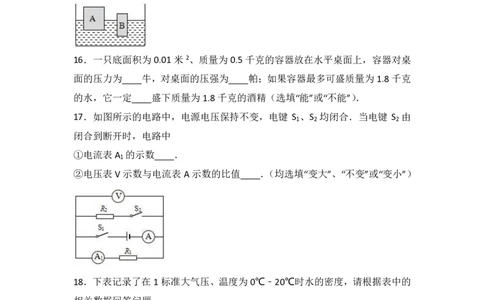

16．一只底面积为0.01 米2、质量为0.5 千克的容器放在水平桌面上，容器对桌
面的压力为 牛，对桌面的压强为 帕；如果容器最多可盛质量为 1.8 千克
的水，它一定 盛下质量为 1.8 千克的酒精（选填“能”或“不能”）．
17．如图所示的电路中，电源电压保持不变，电键 S 、S 均闭合．当电键 S 由
1 2 2
闭合到断开时，电路中
①电流表 A 的示数 ．
1
②电压表 V 示数与电流表 A 示数的比值 ．（均选填“变大”、“不变”或“变小”）
18．下表记录了在1 标准大气压、温度为0℃﹣20℃时水的密度，请根据表中的
相关数据回答问题：
温度 密度 温度 密度 温度 密度
（℃） （千克/米 3） （℃） （千克/米 （℃） （千克/米3）
3）
0 999.840 7 999.901 14 999.244
1 999.898 8 999.848 15 999.099
2 999.940 9 999.781 16 998.943教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
3 999.964 10 999.699 17 998.774
4 999.972 11 999.605 18 998.595
5 999.964 12 999.497 19 998.404
6 999.940 13 999.377 20 998.203
①当温度为 10℃时，水的密度为 千克/米 3．
②表中水的密度与温度的关系是 ．

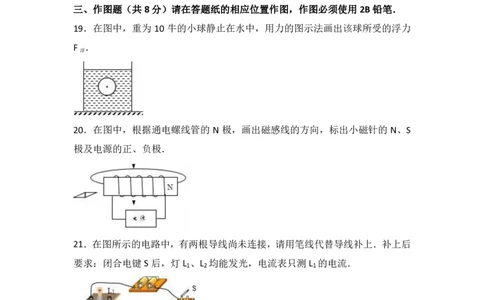

三、作图题（共 8分）请在答题纸的相应位置作图，作图必须使用 2B铅笔．

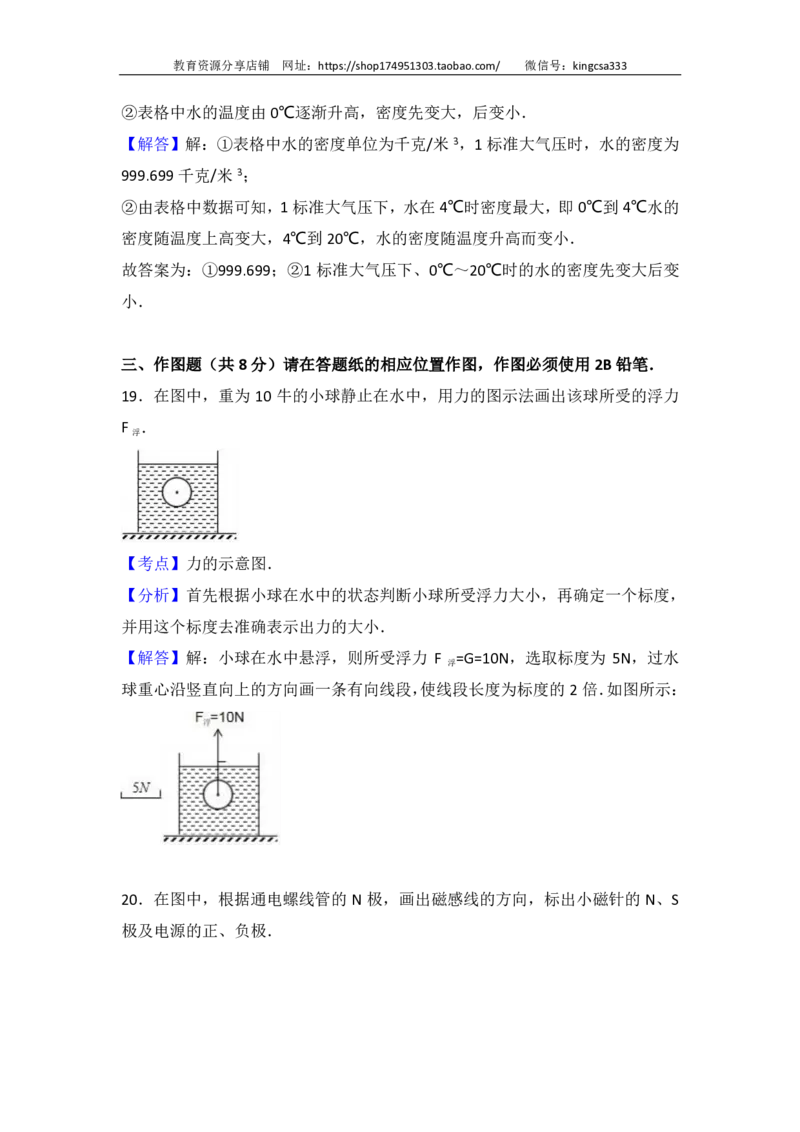

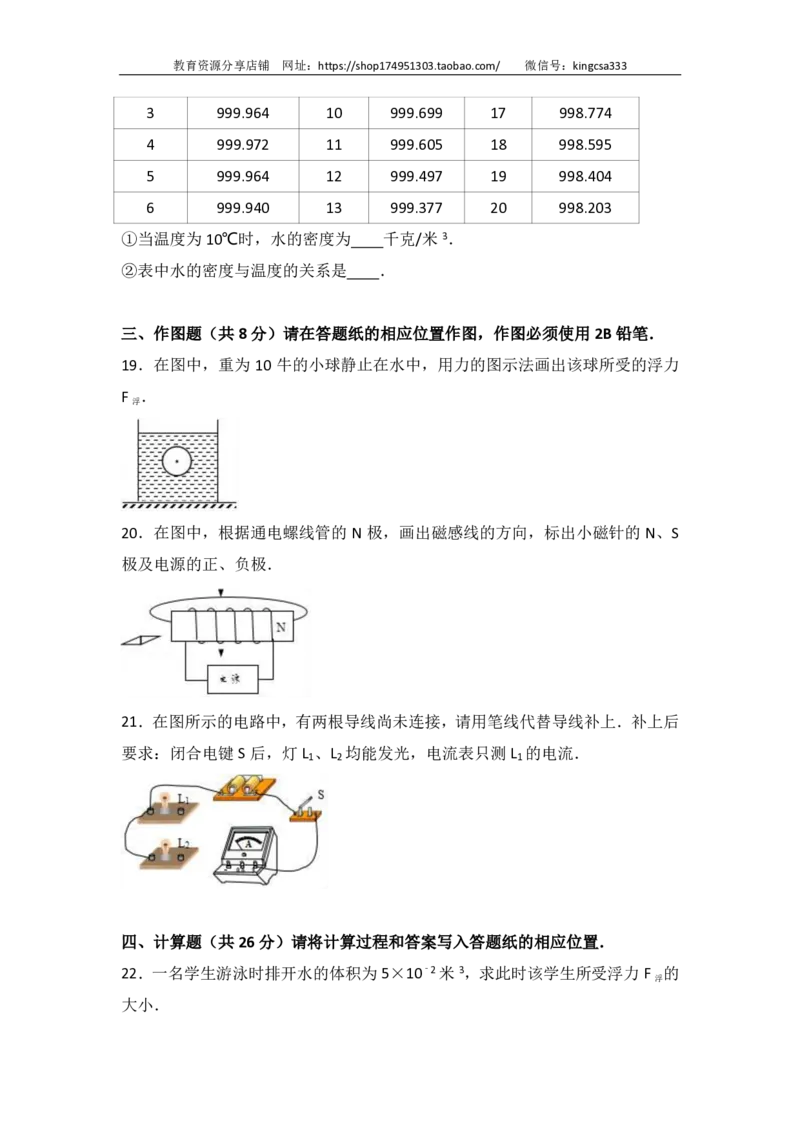

19．在图中，重为 10 牛的小球静止在水中，用力的图示法画出该球所受的浮力
F ．
浮

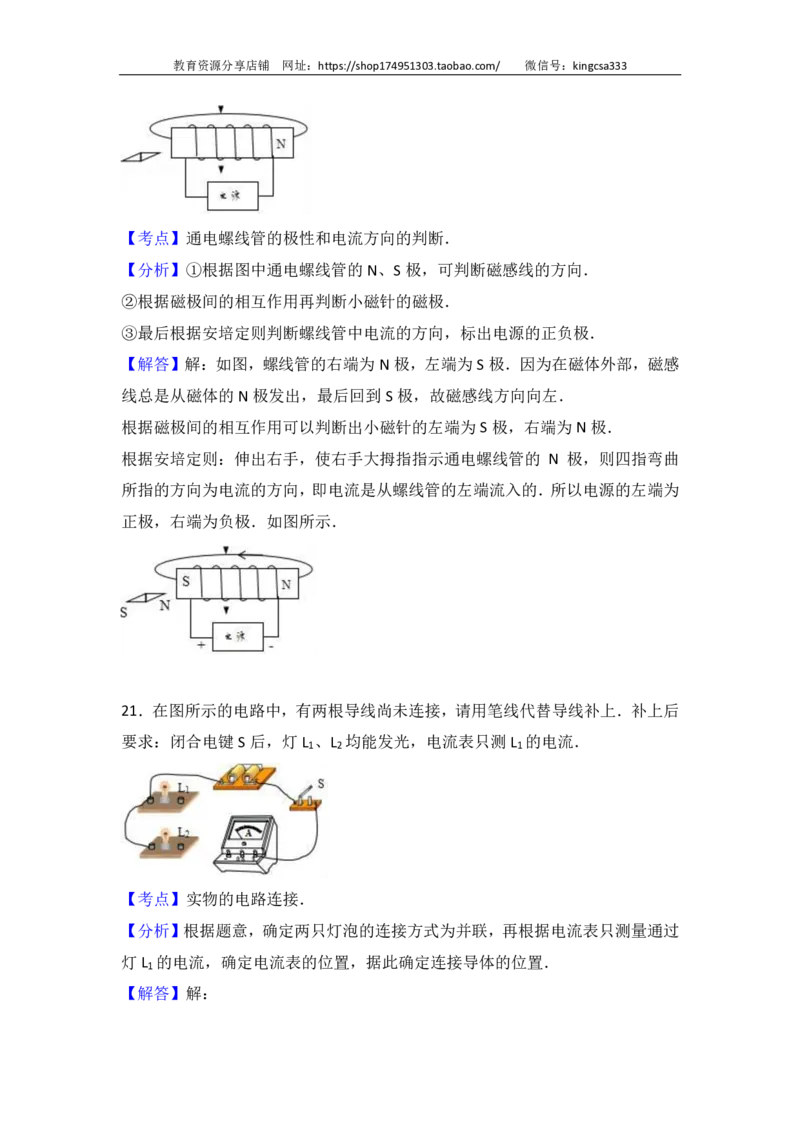

20．在图中，根据通电螺线管的 N 极，画出磁感线的方向，标出小磁针的 N、S
极及电源的正、负极．

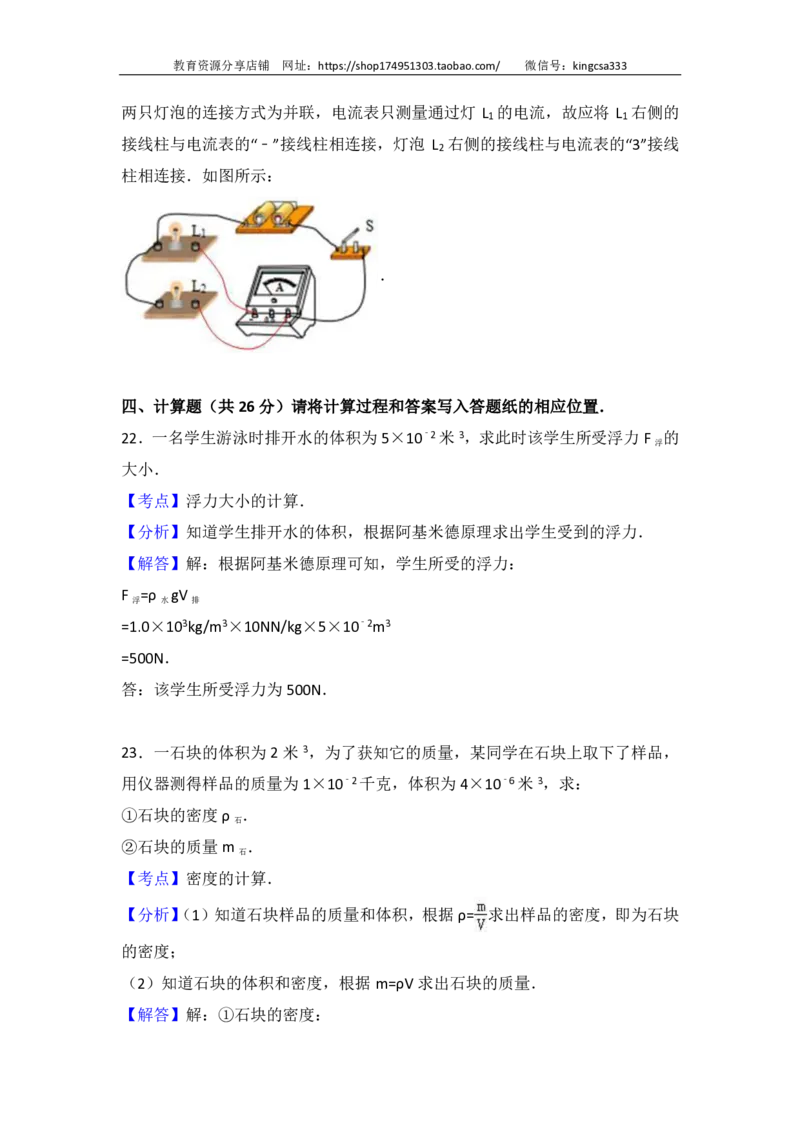

21．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后
要求：闭合电键S 后，灯 L 、L 均能发光，电流表只测 L 的电流．
1 2 1
四、计算题（共 26分）请将计算过程和答案写入答题纸的相应位置．
22．一名学生游泳时排开水的体积为5×10﹣2米 3，求此时该学生所受浮力 F 的
浮
大小．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
23．一石块的体积为 2米3，为了获知它的质量，某同学在石块上取下了样品，
用仪器测得样品的质量为 1×10﹣2千克，体积为 4×10﹣6米3，求：
①石块的密度 ρ ．
石
②石块的质量 m ．
石

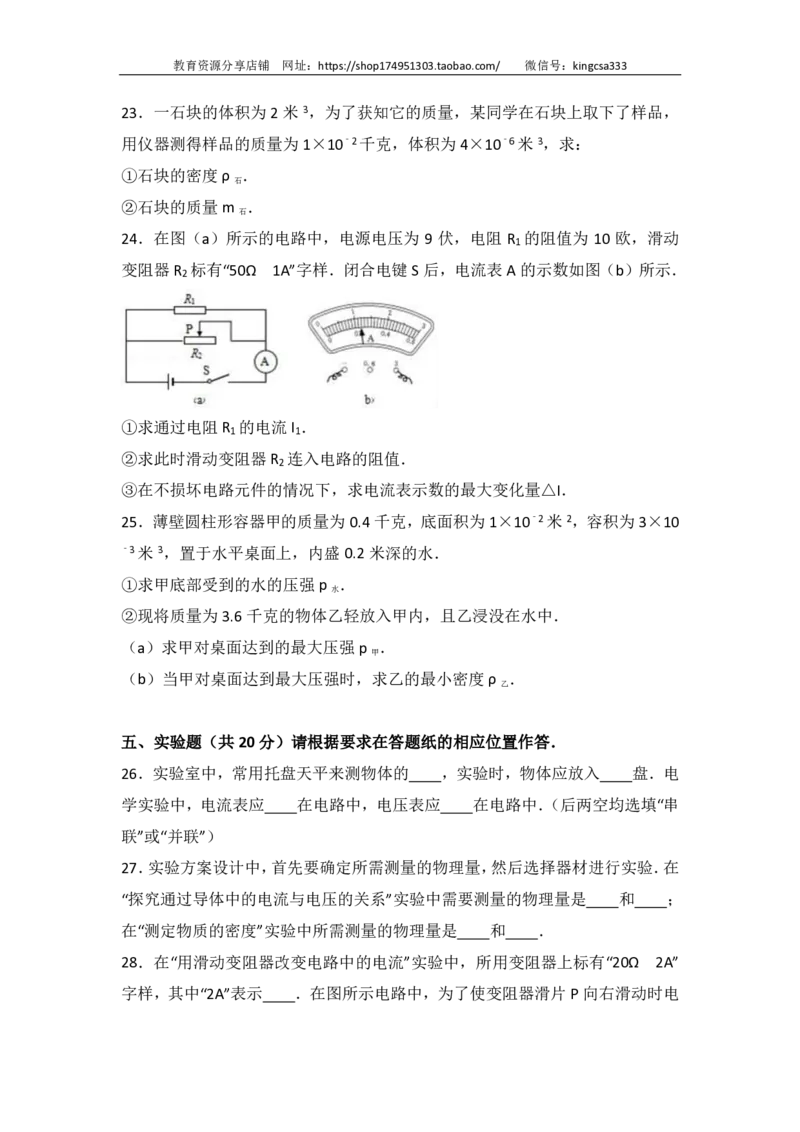

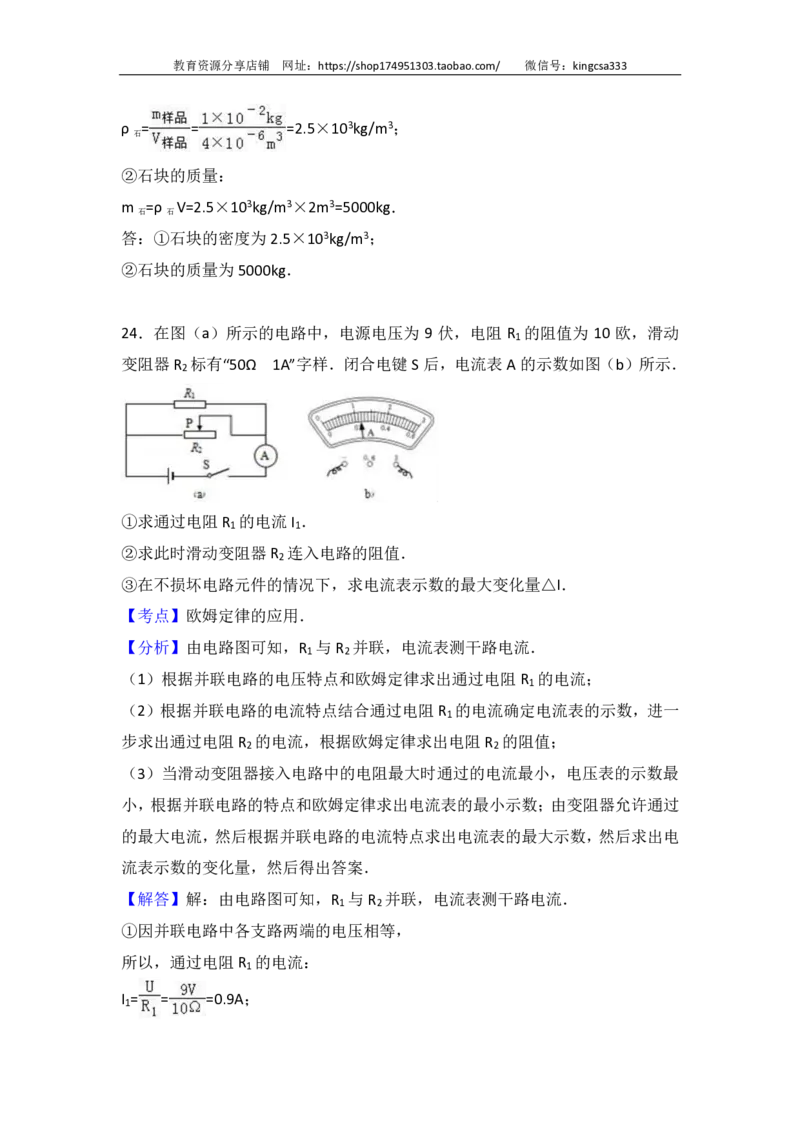

24．在图（a）所示的电路中，电源电压为 9 伏，电阻 R 的阻值为 10 欧，滑动
1
变阻器R 标有“50Ω 1Α”字样．闭合电键 S 后，电流表 A 的示数如图（b）所示．
2
①求通过电阻 R 的电流 I ．
1 1
②求此时滑动变阻器 R 连入电路的阻值．
2
③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．
25．薄壁圆柱形容器甲的质量为 0.4 千克，底面积为 1×10﹣2米2，容积为 3×10
﹣3米3，置于水平桌面上，内盛 0.2 米深的水．
①求甲底部受到的水的压强 p ．
水
②现将质量为 3.6 千克的物体乙轻放入甲内，且乙浸没在水中．
（a）求甲对桌面达到的最大压强 p ．
甲
（b）当甲对桌面达到最大压强时，求乙的最小密度 ρ ．
乙
五、实验题（共 20分）请根据要求在答题纸的相应位置作答．
26．实验室中，常用托盘天平来测物体的 ，实验时，物体应放入 盘．电
学实验中，电流表应 在电路中，电压表应 在电路中．（后两空均选填“串
联”或“并联”）
27．实验方案设计中，首先要确定所需测量的物理量，然后选择器材进行实验．在
“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是 和 ；
在“测定物质的密度”实验中所需测量的物理量是 和 ．

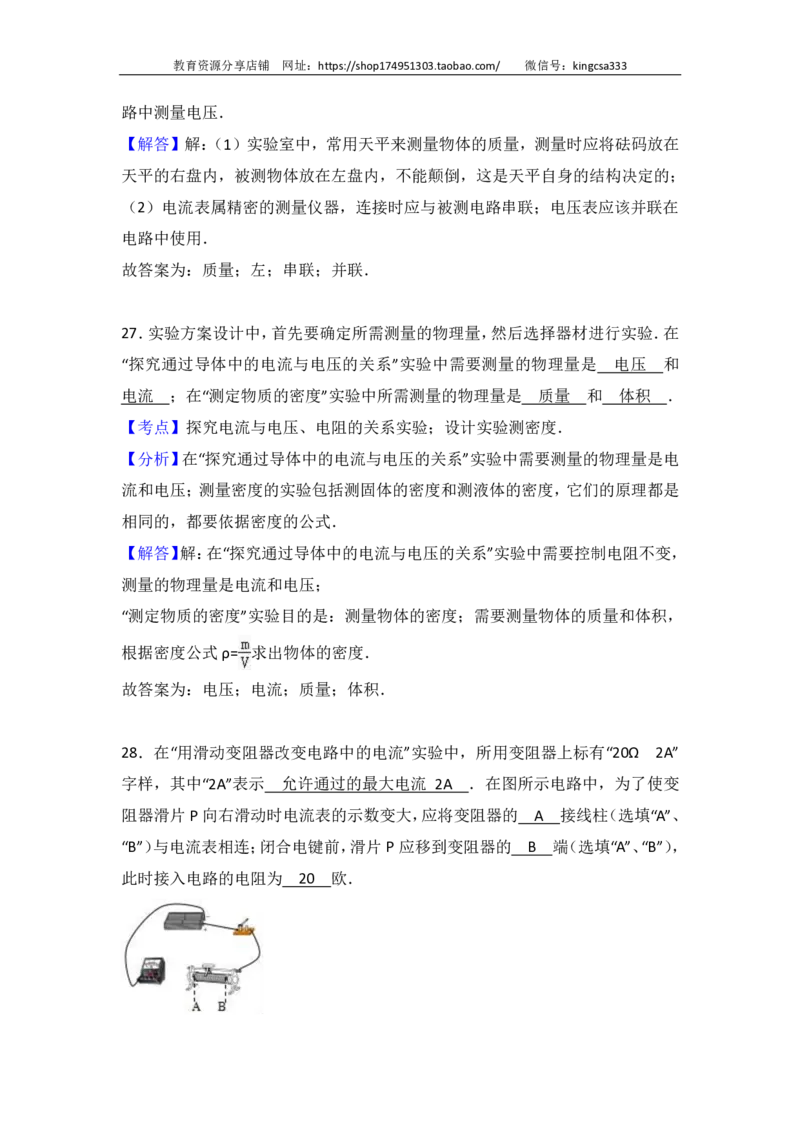

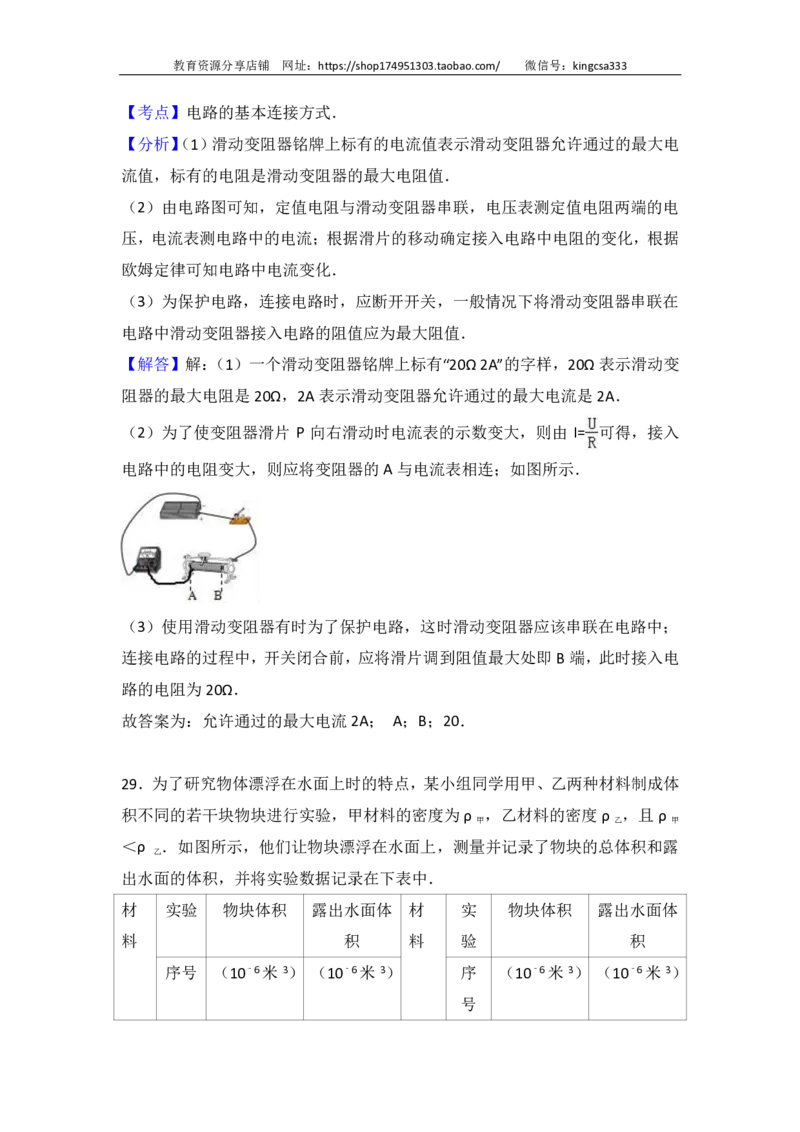

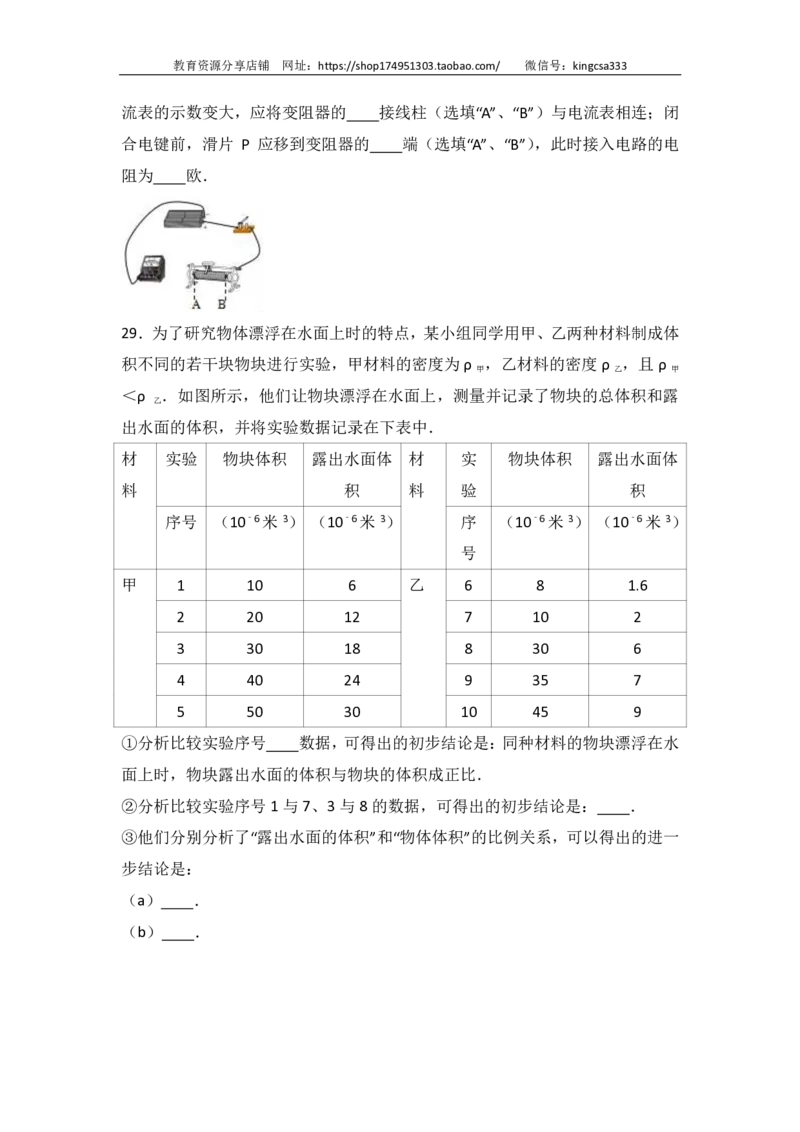

28．在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω 2Α”
字样，其中“2Α”表示 ．在图所示电路中，为了使变阻器滑片 P 向右滑动时电教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
流表的示数变大，应将变阻器的 接线柱（选填“A”、“B”）与电流表相连；闭
合电键前，滑片 P 应移到变阻器的 端（选填“A”、“B”），此时接入电路的电
阻为 欧．
29．为了研究物体漂浮在水面上时的特点，某小组同学用甲、乙两种材料制成体
积不同的若干块物块进行实验，甲材料的密度为 ρ ，乙材料的密度 ρ ，且 ρ
甲 乙 甲
＜ρ ．如图所示，他们让物块漂浮在水面上，测量并记录了物块的总体积和露
乙
出水面的体积，并将实验数据记录在下表中．
材 实验 物块体积 露出水面体 材 实 物块体积 露出水面体
料 积 料 验 积
序号 （10﹣6米3） （10﹣6米3） 序 （10﹣6米3） （10﹣6米3）
号
甲 1 10 6 乙 6 8 1.6
2 20 12 7 10 2
3 30 18 8 30 6
4 40 24 9 35 7
5 50 30 10 45 9
①分析比较实验序号 数据，可得出的初步结论是：同种材料的物块漂浮在水
面上时，物块露出水面的体积与物块的体积成正比．
②分析比较实验序号 1 与7、3 与 8 的数据，可得出的初步结论是： ．
③他们分别分析了“露出水面的体积”和“物体体积”的比例关系，可以得出的进一
步结论是：
（a） ．
（b） ．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电
源的电压为6 伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在
向变阻器另一端移动滑片的过程中，观察到电压表的示数从 4 伏逐渐变小到 0
伏、电流表的示数从 0.2 安逐渐变大到0.58 安．小张经过思考后发现了实验操作
中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑
片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中
观察到的现象，请将有关的数据填入表格内，并求出 R 的阻值．（计算电阻时，
X
精确到0.1 欧）
实 电 压 电流 Ix 电 阻 电阻 Rx 平均
验 Ux （安） Rx 值
序 （伏） （欧） （欧）
号
1 0.2
2
3 0.58
答案和评分参考
17.01
题号 答案及评分参考教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
一、16分 1．B。 2．D。 3．C。 4．B。 5．A。 6．B。 7．C。 8．A。
9．（1）220； （2）并联； （3）正。
10．（4）千克每立方米； （5）质量； （6）空气。
11．（7）大气压； （8）液体压强； （9）不同。
12．（10）30； （11）0.6； （12）18。
二、30分
13．（13）小于； （14）等于； （15）等于。
（第18题每空2
14．（16）30p； （17）300F； （18）30p。
分，其余每空1分）
15．（19）9.8； （20）小于。 （21）等于。
16．（22）4.9； （23）490； （24）不能。
17．（25）不变； （26）变大。
18．（27）999.699；
（28）1标准大气压、0℃——20℃时的水的密度先变大后变小。
19．力的大小、方向、作用点 3分
三、8分
20．磁感线方向和小磁针的N、S极、电源的正、负极 3分
21．电路正确 2分
F =ρ g V 2分
浮 液 排
22． =1.0×103 千 克 / 米 3×9.8 牛 / 千 克 ×5×10-2 米 3
（4分） 1分
=490牛 1分
四、
① ρ = m /V 1分
石 石 石
26分
=1×10-2千克/4×10-6米3=2.5×103千克/米3 2
23．
分
（5分）
② m ′=ρ V ′=2.5×103千克/米3×2米3 =5×103千克 2
石 石 石
分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
① I= U/R=9伏/10欧=0.9安 3分
1 1 1
② I=I- I=1.2安-0.9安=0.3安 1分
2 1
R= U / I=9伏/0.3安=30欧 1分
2 2 2
24．
③ I = U/R =9伏/50欧=0.18安
2min 2 2max
（8分）
I = I+ I =0.9安+0.18安=1.08安 1分
min 1 2min
I = I+ I =0.9安+1安=1.9安 1分
max 1 2max
I= I - I = 1.9安-1.08安=0.82安 1分
max min
① P =ρ g h 1分
水 水
=1×103千克/米3×9.8牛/千克×0.2米3 1分
=1960帕 1分
② （a） F =G =（m +m + m ）g
甲max max 容 水 物
25． =6千克×9.8牛/千克=58.8牛 1分
（9分） p = F /s=58.8牛/1×10-2米2=5880帕 2分
甲max max
（b）V = V - V =3×10-3米3-2×10-3米3=1×10-3米3 1分
乙max 容 水
ρ = m / V 1分
乙min 物 max
=3.6千克/1×10-3米3
=3.6×103千克/米3 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26．（1）质量； （2）左； （3）串联； （4）并联。
27．（5）电压； （6）电流； （7）质量； （8）体积。
28．（9）允许通过的最大电流2安； （10）B； （11）左； （12）20.
29．（13）1、2、3、4、5或6、7、8、9、10；
（14）体积相同的不同材料的物块漂浮在水面上，材料密度小的物块，露出水面的体积大；
（15）同种材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例相等；
（16）不同材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例不相等，且材料
五、
密度大的比例小
20分
30. （17）
实验 电压Ux 电流Ix 电阻Rx 电阻Rx平均值
（伏） （安） （欧） （欧）
序号
1 2 0.2 10.0
2 4.5 0.44 10.2 10.2
3 6 0.58 10.3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年上海市青浦区中考物理一模试卷
参考答案与试题解析
一、单项选择题（每题 2 分，共16 分）下列各题均只有一个正确选项，请将所
选选项的代号用 2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，
重新填涂．
1．下列粒子中，带正电的是（ ）
A．电子 B．质子 C．中子 D．原子
【考点】原子结构、元电荷与带电情况．
【分析】在原子结构中，原子是由原子核和带负电的核外电子构成的，原子核又
是由带正电的质子和不带电的中子构成的．
【解答】解：根据原子结构的相关知识可知，原子核带正电，核外有电子带负电，
二者大小相等，符号相反，原子整体呈中性．原子中带正电的微粒是质子．电子
带负电，中子不带电．
故选B．
2．首先发现“电流周围存在磁场”的科学家是（ ）
A．安培 B．托里拆利 C．欧姆 D．奥斯特
【考点】通电直导线周围的磁场．
【分析】结合对每位科学家和他们贡献的了解，可对选项做出最终的判断．
【解答】解：A、安培的主要贡献之一是发现了安培定则，故 A 不合题意；
B、托里拆利的主要贡献是第一个准确测出了大气压的值，故 B不合题意；
C、欧姆的主要贡献是总结了欧姆定律，故 C不合题意；
D、首先发现电流周围存在磁场的科学家是奥斯特，故 D 符合题意．
故选D．
3．家用电饭煲正常工作时的电流约为（ ）
A．0.03 安 B．0.3 安 C．3 安 D．30 安教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】电流的大小．
【分析】家庭电路中的电压为 220V，家用电饭煲正常工作时的电功率为 800W
左右，由电功率公式 P=UI可估算电流的大小．
【解答】解：
家庭电路中的电压为 220V，家用电饭煲正常工作时的电功率为 800W 左右，由
P=UI可得：I= = ≈3.6A，接近3A，故选项 C正确．
故选C．
4．下列器材或装置中，不是利用连通器原理进行工作的是（ ）
A．茶壶 B．注射器 C．船闸 D．锅炉水位器
【考点】连通器原理．
【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时
连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．
【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故 A
不符合题意；
B、注射器吸药液时，是利用了大气压的作用，不是利用连通器原理工作的，故
B符合题意；
C、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和
闸室构成连通器，故 C不符合题意；
D、锅炉水位计符合上端开口、底部连通的特点，是利用连通器的原理制成的，
故D 不符合题意．
故选B．
5．下列实例中，属于减小压强的是（ ）
A．坦克装有履带 B．钉尖做得尖锐 C．刀刃磨得锋利 D．砍刀做得重些
【考点】减小压强的方法及其应用．
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，
减小受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
力面积．
【解答】解：A、坦克装有履带是在压力一定时，增大受力面积减小压强，符合
题意；
B、钉尖做得尖锐是在压力一定时，减小受力面积增大压强，不合题意；
C、刀刃磨得锋利是在压力一定时，减小受力面积增大压强，不合题意；
D、砍刀做得重些是在受力面积一定时，增大压力来增大压强，不合题意．
故选A．
6．家庭电路中使用的用电器越多（ ）
A．总电阻越大 B．总电阻越小 C．总电压越大 D．总电压越小
【考点】电阻的并联．
【分析】（1）各用电器之间的连接方式为并联，家庭电路电压为 220V；
（2）根据电阻的并联特点可知，每多使用一个用电器时，家庭电路中总电阻的
变化．
【解答】解：因为家庭电路中各用电器是并联的，并且家庭电路电压为 220V，
因此家庭电路两端总电压不变；故 CD 错误；
由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路
支路越多，并联电路总阻值越小，故 A 错误，B正确．
故选B．
7．在图所示的电路中，电源电压保持不变．闭合电键 S，电路正常工作．过了
一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯
L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）
A．若电流表的示数变大，则电灯 L短路
B．若电压表的示数变大，则电灯 L短路教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
C．若电压表的示数变大，则电阻 R断路
D．若电流表的示数变大，则电阻 R断路
【考点】电流表、电压表在判断电路故障中的应用．
【分析】电流表示数为零，说明电路断路（极少情况下是电流太小）；电压表有
较大示数，说明与之串联的部分是通路，与之并联的部分发生断路．
【解答】解：
A 如果 L 短路，电压表测量电源电压示数增大；电路电阻减小，电流表示数增
大．此选项不符合题意；
B 如果 L 短路，电路电阻减小，电流表示数增大；电压表测量电源电压示数增
大．此选项不符合题意；
C 如果电阻R断路，电流表断路示数减小为零；电压表测量电源电压示数增大．此
选项符合题意；
D 如果电阻 R断路，电流表断路示数减小为零．此选项不符合题意．
故选C．
8．均匀实心正方体甲的密度小于乙的密度，两正方体分别放置在水平地面上时
对地面的压强相等．现分别在两物体上沿水平方向截去一定质量的物体后，其剩
余部分对水平地面的压强仍然相等．截去部分的物体质量分别为△m 、△m ，
甲 乙
则下列说法正确的是（ ）
A．△m 一定大于△m B．△m 一定小于△m
甲 乙 甲 乙
C．△m 可能等于△m D．△m 可能小于△m
甲 乙 甲 乙
【考点】压强大小比较；密度公式的应用．
【分析】均匀实心正方体在水平面上时对水平面的压强可以用 p=ρgh来分析；根
据p=ρgh 判定甲乙体积的大小，从而判定出面积的大小，根据 p= = 判定截去
部分的物体质量的大小关系．
【解答】解：均匀实心正方体在水平面上，则产生的压强为：p=ρgh，故甲的高
度要大于乙的高度，即甲的体积大于乙的体积，甲的底面积大于乙的底面积；
现分别在两物体上沿水平方向截去一定质量的物体后，其剩余部分对水平地面的教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
压强仍然相等，则：△p =△p ，根据根据p= = 可知： = ，
甲 乙
因为甲的底面积大于乙的底面积，故△m 一定大于△m ．
甲 乙
故选：A．
二、填空题（共 30 分）请将结果填入答题纸的相应位置．
9．上海地区照明电路的电压为 220 伏．马路上路灯间是 并联 连接的（选
填“串联”或“并联”）．物理学中规定电流的方向是 正 电荷定向移动的方向．
【考点】家庭电路工作电压、零线火线的辨别方法；电流的方向；串联电路和并
联电路的辨别．
【分析】（1）我国家庭电路的电压是 220V，家用电器的额定电压是 220V，；
（2）各家用电器之间只有并联，各家用电器才能正常工作，并且互不影响；
（3）把正电荷定向移动的方向规定为电流的方向．
【解答】解：（1）我国家用电器的额定电压都是 220V，所以上海地区照明电路
的电压也为220V．
（2）马路上路灯间是并联的，各电灯都可以正常工作，并且互不影响．
（3）物理学中把正电荷定向移动的方向规定为电流的方向．
故答案为：220；并联；正．
10．常态下空气的密度为 1.29 千克/米 3，单位读作 千克每立方米 ，此值表
示1 米3空气的 质量 为1.29 千克；1 标准大气压下，相同体积的水和空气，
空气 的质量小．
【考点】密度公式的应用．
【分析】密度的单位读作千克每立方米，此值表示 11 米 3空气的质量是 1.29 千
克；由密度公式变形 m=ρV 可得．
【解答】解：根据密度的定义：单位体积的某种物质所含物质的多少叫做这种物
质的密度．
由此可知，常态下空气的密度为 1.29 千克/米 3，单位读作千克每立方米；此值
表示1 立方米空气的质量是1.29kg；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
1 标准大气压下，相同体积的水和空气，
由ρ=mV 可得，m=ρV，ρ ＞ρ ，由相同体积的水和空气，可得空气质量小．
水 空气
故答案为：千克每立方米；质量；空气．
11．在图中：图（a）所示的实验可以用来证明 大气压 的存在；图（b）所示
的实验仪器可以用来比较 液体压强 的大小；图（c）所示的密度计漂浮在不
同液体中，其排开液体的体积 不同 （选填“相同”或“不同”）．
【考点】大气压强的存在；物体的浮沉条件及其应用．
【分析】覆杯实验可以验证大气压的存在；压强计能测量液体压强的大小；根据
密度计的原理（物体漂浮的条件）分析排开不同液体的体积变化．
【解答】解：覆杯实验可以验证大气压的存在；液体压强计能够探究液体内部压
强的规律；根据同一物体浮在不同液体中，F 一定，V 与ρ 成反比可知，液体
浮 排 液
的密度不同，排开液体的体积就不同．
故答案为：大气压；液体压强；不同．
12．当某导体两端电压为 9 伏时，通过该导体的电流为 0.3 安，该导体的电阻为
30 欧，现 10 秒内有 6 库的电荷量通过该导体横截面，则此时通过该导体的电
流为 0.6 安，该导体的两端电压为 18 伏．
【考点】欧姆定律的应用．
【分析】已知通过导体横截面的电荷量和通电时间，根据公式 I= 可求通过导体
的电流；根据U=IR可求导体两端的电压；
根据公式R= 可求导体的电阻；当通过导体的电流变化时，导体的电阻大小不变．
【解答】解：导体的电阻 R= = =30Ω；
10 秒内有 9 库的电荷量通过该导体横截面，此时通过该导体的电流为 I= =教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
=0.6A；
该导体的两端电压为 U=IR=0.9A×20Ω=18V．
故答案为：30；0.6；18．
13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、
乙两导体的电阻之比 小于 1；若将它们串联在电路中时，通过甲、乙导体的
电流之比 等于 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之
比 等于 1．（均选填“大于”、“等于”或“小于”）
【考点】欧姆定律的应用．
【分析】根据影响导体电阻的因素分析；根据串联、并联电路的电流、电压特点
答题．
【解答】解：导体电阻与导体材料、长度、横截面积有关，在材料与长度相等的
情况下电阻与导体横截面积成反比；因为甲的横截面积大于乙的横截面积，则甲
的电阻小于乙的电阻；串联电路中各处电流相同，若将它们串联在电路中时，通
过甲、乙导体的电流之比为 1：1；并联电路两端的电压相同，则将它们并联后
接入电路，则甲、乙两导体两端的电压之比等于 1：1．
故答案为：小于； 等于； 等于．
14．一张纸平铺在水平桌面上时，对桌面的压力为 F、压强为p．一本由 30 张纸
装订而成的物理书平放在水平桌面上时，对桌面的压强为 30p ；10 本相同的
物理书平铺在水平桌面上，桌面受到的压力为 300F ，它们对桌面的压强为
30p ．
【考点】压强的大小及其计算．
【分析】正确理解压强的概念：压强是物体单位面积上所受到的压力大小，根据
一张纸平铺在水平桌面上时的压力、压强可知由 30 张纸装订而成的物理书平放
在水平桌面上时对桌面的压强．
【解答】解：已知一张纸平铺在水平桌面上时，对桌面的压力为 F、压强为 p，
则p= ，
则30 张纸装订而成的物理书平放在水平桌面上时，对桌面的压强为 30×p=30p；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
物理学中把物体单位面积上受到的压力叫做压强．一张纸平铺在水平桌面上，它
对桌面的压强约为p，它表示桌面每平方米面积上受到的压力为 F．
则10 本相同的物理书平铺在水平桌面上，桌面受到的压力 F′=10×30F=300F，
它们对桌面的压强p′= = =30p
故答案为：30p；300F；30p．
15．如图所示，质量均为 1 千克的物体 A、B 漂浮在水中，A 物体所受的浮力为
9.8 牛．若A、B两物体底部所受的压强分别为 p 、p ，压力分别为F 、F ，则
A B A B
p 小于 p ，F 等于 F （后两格均选填“大于”、“等于”或“小于”）．
A B A B
【考点】液体的压强的特点；物体的浮沉条件及其应用．
【分析】（1）物体漂浮，浮力等于重力；
（2）首先根据图示比较 A、B 两物体底部所处深度，然后根据 p=ρgh 判断压强
大小；根据物体漂浮，浮力等于重力，判断物体 A、B重力与浮力的关系，再根
据浮力产生的原因判断压力大小．
【解答】解：（1）由图可知，物体 A 漂浮在水中，所以 F =G =m g=1kg×
浮 A A A
9.8N/kg=9.8N；
（2）由图可知，A 物体底部所处深度小于 B物体底部所处深度，水的密度一定，
根据p=ρgh 可知，p ＜p ；
A B
物体A、B漂浮在水中，且质量相等，则重力相等，其所受重力与浮力是一对平
衡力，大小相等，根据浮力产生的原因可知，A、B 两物体底部所受的压力等于
浮力，所以，F 等于 F ；
A B
故答案为：9.8；小于；等于．
16．一只底面积为0.01 米2、质量为0.5 千克的容器放在水平桌面上，容器对桌
面的压力为 4.9 牛，对桌面的压强为 490 帕；如果容器最多可盛质量为 1.8
千克的水，它一定 不能 盛下质量为1.8 千克的酒精（选填“能”或“不能”）．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】压强的大小及其计算；密度公式的应用．
【分析】（1）水平面上的物体对水平面的压力等于其重力，又知受力面积，利用
p= 计算压强大小；
（2）容器的体积是相同的，液体密度的大小关系也是已知的；因此根据 V 一定
时，质量和密度成正比进行分析；
【解答】解：（1）因为容器放在水平桌面上，
所以容器对桌面的压力 F=G=mg=0.5kg×9.8N/kg=4.9N；
对桌面的压强p= = =490Pa；
（2）因为容器的容积一定，并且最多装 1.8kg 的水，由于酒精的密度小于水的
密度，当体积一定时，由 ρ= 可知：质量与密度成正比，所以将容器内装满酒精
时，其质量小于1.8kg，所以一定装不下1.8kg 酒精；
故答案为：4.9；490；不能．
17．如图所示的电路中，电源电压保持不变，电键 S 、S 均闭合．当电键 S 由
1 2 2
闭合到断开时，电路中
①电流表 A 的示数 不变 ．
1
②电压表 V 示数与电流表 A 示数的比值 变大 ．（均选填“变大”、“不变”或“变
小”）
【考点】电路的基本连接方式．
【分析】（1）分析电路可知，电压表测量电源电压，开关断开时，电路中只有
R ；开关闭合时，电路中 R 和R 并联．
1 1 2
断开开关后，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过
R 的电流不变；
1
（2）根据电阻的并联可知：断开开关后，电路中的总电阻变小，根据欧姆定律教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
分析电流表A 的示数变化，然后可知电压表 V 与电流表A 示数的比值变化．
【解答】解：（1）电源电压保持不变，当 S 闭合时，电阻 R 与R 并联，当电键
2 1 2
S 断开时R 两端的电压不变，所以通过的电流也不变；即电流表 A 的示数不变；
2 1 1
（2）当S 由闭合到断开时，电压表测量的对象不会改变，始终是测量电源电压，
因此电压表的示数不变．
根据电阻的并联可知：电阻并联时总电阻小于任何一个分电阻，所以电路中的总
电阻变小；
故当电键 S 由闭合到断开时总电阻变大，根据欧姆定律可知，在电压不变，电
2
阻增大时，电路中的总电流变小，所以电流表 A 的示数变小．
所以电压表V 与电流表 A 示数的比值将变大．
故答案为：①不变；②变大．
18．下表记录了在1 标准大气压、温度为0℃﹣20℃时水的密度，请根据表中的
相关数据回答问题：
温度 密度 温度 密度 温度 密度
（℃） （千克/米 3） （℃） （千克/米 （℃） （千克/米3）
3）
0 999.840 7 999.901 14 999.244
1 999.898 8 999.848 15 999.099
2 999.940 9 999.781 16 998.943
3 999.964 10 999.699 17 998.774
4 999.972 11 999.605 18 998.595
5 999.964 12 999.497 19 998.404
6 999.940 13 999.377 20 998.203
①当温度为 10℃时，水的密度为 999.699 千克/米3．
②表中水的密度与温度的关系是 1 标准大气压下、0℃～20℃时的水的密度先
变大后变小 ．
【考点】密度与温度．
【分析】①10℃时水的密度可由表格中查找；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②表格中水的温度由 0℃逐渐升高，密度先变大，后变小．
【解答】解：①表格中水的密度单位为千克/米 3，1 标准大气压时，水的密度为
999.699 千克/米3；
②由表格中数据可知，1 标准大气压下，水在4℃时密度最大，即0℃到 4℃水的
密度随温度上高变大，4℃到20℃，水的密度随温度升高而变小．
故答案为：①999.699；②1 标准大气压下、0℃～20℃时的水的密度先变大后变
小．
三、作图题（共 8分）请在答题纸的相应位置作图，作图必须使用 2B铅笔．
19．在图中，重为 10 牛的小球静止在水中，用力的图示法画出该球所受的浮力
F ．
浮
【考点】力的示意图．
【分析】首先根据小球在水中的状态判断小球所受浮力大小，再确定一个标度，
并用这个标度去准确表示出力的大小．
【解答】解：小球在水中悬浮，则所受浮力 F =G=10N，选取标度为 5N，过水
浮
球重心沿竖直向上的方向画一条有向线段，使线段长度为标度的 2 倍．如图所示：
20．在图中，根据通电螺线管的 N 极，画出磁感线的方向，标出小磁针的 N、S
极及电源的正、负极．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】通电螺线管的极性和电流方向的判断．
【分析】①根据图中通电螺线管的 N、S 极，可判断磁感线的方向．
②根据磁极间的相互作用再判断小磁针的磁极．
③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
【解答】解：如图，螺线管的右端为 N 极，左端为 S 极．因为在磁体外部，磁感
线总是从磁体的N 极发出，最后回到 S 极，故磁感线方向向左．
根据磁极间的相互作用可以判断出小磁针的左端为 S 极，右端为N 极．
根据安培定则：伸出右手，使右手大拇指指示通电螺线管的 N 极，则四指弯曲
所指的方向为电流的方向，即电流是从螺线管的左端流入的．所以电源的左端为
正极，右端为负极．如图所示．
21．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后
要求：闭合电键S 后，灯 L 、L 均能发光，电流表只测 L 的电流．
1 2 1
【考点】实物的电路连接．
【分析】根据题意，确定两只灯泡的连接方式为并联，再根据电流表只测量通过
灯L 的电流，确定电流表的位置，据此确定连接导体的位置．
1
【解答】解：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
两只灯泡的连接方式为并联，电流表只测量通过灯 L 的电流，故应将 L 右侧的
1 1
接线柱与电流表的“﹣”接线柱相连接，灯泡 L 右侧的接线柱与电流表的“3”接线
2
柱相连接．如图所示：
．
四、计算题（共 26分）请将计算过程和答案写入答题纸的相应位置．
22．一名学生游泳时排开水的体积为 5×10﹣2米 3，求此时该学生所受浮力 F 的
浮
大小．
【考点】浮力大小的计算．
【分析】知道学生排开水的体积，根据阿基米德原理求出学生受到的浮力．
【解答】解：根据阿基米德原理可知，学生所受的浮力：
F =ρ gV
浮 水 排
=1.0×103kg/m3×10NN/kg×5×10﹣2m3
=500N．
答：该学生所受浮力为 500N．
23．一石块的体积为 2米3，为了获知它的质量，某同学在石块上取下了样品，
用仪器测得样品的质量为 1×10﹣2千克，体积为 4×10﹣6米3，求：
①石块的密度 ρ ．
石
②石块的质量 m ．
石
【考点】密度的计算．
【分析】（1）知道石块样品的质量和体积，根据 ρ= 求出样品的密度，即为石块
的密度；
（2）知道石块的体积和密度，根据 m=ρV 求出石块的质量．
【解答】解：①石块的密度：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
ρ = = =2.5×103kg/m3；
石
②石块的质量：
m =ρ V=2.5×103kg/m3×2m3=5000kg．
石 石
答：①石块的密度为 2.5×103kg/m3；
②石块的质量为 5000kg．
24．在图（a）所示的电路中，电源电压为 9 伏，电阻 R 的阻值为 10 欧，滑动
1
变阻器R 标有“50Ω 1Α”字样．闭合电键 S 后，电流表 A 的示数如图（b）所示．
2
①求通过电阻 R 的电流 I ．
1 1
②求此时滑动变阻器 R 连入电路的阻值．
2
③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．
【考点】欧姆定律的应用．
【分析】由电路图可知，R 与R 并联，电流表测干路电流．
1 2
（1）根据并联电路的电压特点和欧姆定律求出通过电阻 R 的电流；
1
（2）根据并联电路的电流特点结合通过电阻 R 的电流确定电流表的示数，进一
1
步求出通过电阻 R 的电流，根据欧姆定律求出电阻 R 的阻值；
2 2
（3）当滑动变阻器接入电路中的电阻最大时通过的电流最小，电压表的示数最
小，根据并联电路的特点和欧姆定律求出电流表的最小示数；由变阻器允许通过
的最大电流，然后根据并联电路的电流特点求出电流表的最大示数，然后求出电
流表示数的变化量，然后得出答案．
【解答】解：由电路图可知，R 与R 并联，电流表测干路电流．
1 2
①因并联电路中各支路两端的电压相等，
所以，通过电阻R 的电流：
1
I = = =0.9A；
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②因并联电路中干路电流等于各支路电流之和，
所以，由指针的位置可知，电流表的量程为 0～3A，分度值为 0.1A，干路电流
I=1.2A，
则通过电阻R 的电流：
2
I =I﹣I =1.2A﹣0.9A=0.3A，
2 1
电阻R 的阻值：
2
R = = =30Ω；
2
③电流表的最小示数：I =I +I =0.9A+ =1.08A，
最小 1 0最小
通过滑动变阻器的最大电流为 1A，此时电流表的示数为：I'=0.9A+1A=1.9A，
则：电流表示数的最大变化量△I=1.9A﹣1.08A=0.82A．
答：①求通过电阻R 的电流I 为 0.9A；②求此时滑动变阻器 R 连入电路的阻值
1 1 2
为30Ω；③在不损坏电路元件的情况下，求电流表示数的最大变化量△I为 0.82A．
25．薄壁圆柱形容器甲的质量为 0.4 千克，底面积为 1×10﹣2米2，容积为 3×10
﹣3米3，置于水平桌面上，内盛 0.2 米深的水．
①求甲底部受到的水的压强 p ．
水
②现将质量为 3.6 千克的物体乙轻放入甲内，且乙浸没在水中．
（a）求甲对桌面达到的最大压强 p ．
甲
（b）当甲对桌面达到最大压强时，求乙的最小密度 ρ ．
乙
【考点】压强的大小及其计算；密度的计算；液体的压强的计算．
【分析】①知道容器内水的深度，根据 p=ρgh求出甲底部受到的水的压强；
②（a）根据题意求出水的体积，根据 m=ρV 求出水的质量，物体乙轻放入甲内
后，水未溢出时甲对桌面的压强最大，根据 F=G=mg 求出桌面受到的最大压力，
根据p= 求出最大压强；
（b）物体乙轻放入甲内后，水刚好未溢出时，甲对桌面的压强最大，此时乙的
密度最小，甲容器的容积减去水的体积即为乙的体积，根据 ρ= 求出乙的最小密
度．
【解答】解：①甲底部受到的水的压强：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
p =ρ gh =1.0×103kg/m3×9.8N/kg×0.2m=1960Pa；
水 水 水
②（a）容器内水的体积：
V =S h =1×10﹣2m2×0.2m=2×10﹣3m3，
水 容 水
由ρ= 可得，水的质量：
m =ρ V =1.0×103kg/m3×2×10﹣3m3=2kg，
水 水 水
物体乙轻放入甲内后，水未溢出时甲对桌面的压强最大，
则桌面受到的最大压力：
F=G=（m +m +m ）g=（0.4kg+2kg+3.6kg）×9.8N/kg=58.8N，
容 水 乙
甲对桌面达到的最大压强：
p = = =5880Pa；
甲
（b）物体乙轻放入甲内后，水刚好未溢出时，甲对桌面的压强最大，此时乙的
密度最小，
则乙的最大体积：
V =V ﹣V =3×10﹣3m3﹣2×10﹣3m3=1×10﹣3m3，
乙 容 水
乙的最小密度
ρ = = =3.6×103kg/m3．
乙
答：①甲底部受到的水的压强为 1960Pa；
②（a）甲对桌面达到的最大压强为 5880Pa；（b）当甲对桌面达到最大压强时，
乙的最小密度为3.6×103kg/m3．
五、实验题（共 20分）请根据要求在答题纸的相应位置作答．
26．实验室中，常用托盘天平来测物体的 质量 ，实验时，物体应放入 左
盘．电学实验中，电流表应 串联 在电路中，电压表应 并联 在电路中．（后
两空均选填“串联”或“并联”）
【考点】质量的测量与天平；电流表的使用；电压表的使用．
【分析】（1）天平是物理学中用来测量物体质量的仪器，在使用时应在左盘放物
体，右盘中放砝码，这是天平的结构特点决定的；
（2）电流表应串联在被测的电路中才能测出电流的大小，电压表应该并联在电教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
路中测量电压．
【解答】解：（1）实验室中，常用天平来测量物体的质量，测量时应将砝码放在
天平的右盘内，被测物体放在左盘内，不能颠倒，这是天平自身的结构决定的；
（2）电流表属精密的测量仪器，连接时应与被测电路串联；电压表应该并联在
电路中使用．
故答案为：质量；左；串联；并联．
27．实验方案设计中，首先要确定所需测量的物理量，然后选择器材进行实验．在
“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是 电压 和
电流 ；在“测定物质的密度”实验中所需测量的物理量是 质量 和 体积 ．
【考点】探究电流与电压、电阻的关系实验；设计实验测密度．
【分析】在“探究通过导体中的电流与电压的关系”实验中需要测量的物理量是电
流和电压；测量密度的实验包括测固体的密度和测液体的密度，它们的原理都是
相同的，都要依据密度的公式．
【解答】解：在“探究通过导体中的电流与电压的关系”实验中需要控制电阻不变，
测量的物理量是电流和电压；
“测定物质的密度”实验目的是：测量物体的密度；需要测量物体的质量和体积，
根据密度公式ρ= 求出物体的密度．
故答案为：电压；电流；质量；体积．
28．在“用滑动变阻器改变电路中的电流”实验中，所用变阻器上标有“20Ω 2Α”
字样，其中“2Α”表示 允许通过的最大电流 2A ．在图所示电路中，为了使变
阻器滑片 P 向右滑动时电流表的示数变大，应将变阻器的 A 接线柱（选填“A”、
“B”）与电流表相连；闭合电键前，滑片 P 应移到变阻器的 B 端（选填“A”、“B”），
此时接入电路的电阻为 20 欧．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【考点】电路的基本连接方式．
【分析】（1）滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电
流值，标有的电阻是滑动变阻器的最大电阻值．
（2）由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电
压，电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据
欧姆定律可知电路中电流变化．
（3）为保护电路，连接电路时，应断开开关，一般情况下将滑动变阻器串联在
电路中滑动变阻器接入电路的阻值应为最大阻值．
【解答】解：（1）一个滑动变阻器铭牌上标有“20Ω 2A”的字样，20Ω表示滑动变
阻器的最大电阻是20Ω，2A 表示滑动变阻器允许通过的最大电流是 2A．
（2）为了使变阻器滑片 P 向右滑动时电流表的示数变大，则由 I= 可得，接入
电路中的电阻变大，则应将变阻器的 A 与电流表相连；如图所示．
（3）使用滑动变阻器有时为了保护电路，这时滑动变阻器应该串联在电路中；
连接电路的过程中，开关闭合前，应将滑片调到阻值最大处即 B端，此时接入电
路的电阻为20Ω．
故答案为：允许通过的最大电流 2A； A；B；20．
29．为了研究物体漂浮在水面上时的特点，某小组同学用甲、乙两种材料制成体
积不同的若干块物块进行实验，甲材料的密度为 ρ ，乙材料的密度 ρ ，且 ρ
甲 乙 甲
＜ρ ．如图所示，他们让物块漂浮在水面上，测量并记录了物块的总体积和露
乙
出水面的体积，并将实验数据记录在下表中．
材 实验 物块体积 露出水面体 材 实 物块体积 露出水面体
料 积 料 验 积
序号 （10﹣6米3） （10﹣6米3） 序 （10﹣6米3） （10﹣6米3）
号教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
甲 1 10 6 乙 6 8 1.6
2 20 12 7 10 2
3 30 18 8 30 6
4 40 24 9 35 7
5 50 30 10 45 9
①分析比较实验序号 1、2、3、4、5 或6、7、8、9、10 数据，可得出的初步
结论是：同种材料的物块漂浮在水面上时，物块露出水面的体积与物块的体积成
正比．
②分析比较实验序号 1 与 7、3 与 8 的数据，可得出的初步结论是： 体积相同
的不同材料的物块漂浮在水面上，材料密度小的物块，露出水面的体积大 ．
③他们分别分析了“露出水面的体积”和“物体体积”的比例关系，可以得出的进一
步结论是：
（a） 同种材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例相
等 ．
（b） 不同材料的物块漂浮在水面上时，露出水面的体积与物体体积的比例不
相等，且材料密度大的比例小 ．
【考点】探究浮力大小的实验．
【分析】①要得到同种材料的物块漂浮在水面上时，物块露出水面的体积与物块
体积的关系，需分析同种材料的数据；
②比较实验序号 1 与 7、3 与 8 的数据，找出相同量和不同的量，露出水面体积
与物体密度的关系；
③分别分析同种物质及不同物质“露出水面的体积”和“物体体积”的比例关系，得
出结论．
【解答】解：①1、2、3、4、5 或6、7、8、9、10 都是同种材料，由 1、2、3、
4、5 数据可知，露出水面的体积与物块的体积比值总等于 3：5，6、7、8、9、
10 的数据可知，露出水面的体积与物块的体积比值总等 1：5，可得同种材料的教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
物块漂浮在水面上时，物块露出水面的体积与物块的体积成正比；
②序号 1 与 7、3 与 8 的数据，物体的材料不同，体积相同，甲的密度较小，露
出水面的体积较大，乙的密度较大，露出水面的体积较小，可得体积相同的不同
材料的物块漂浮在水面上，材料密度小的物块，露出水面的体积大；
③（a）对于甲材料制成的物体，露出水面体积与物体体积的比值都是 3：5，对
于乙材料制成的物体，露出水面体积与物体体积的比值都是 1：5，可得同种材
料的物块漂浮在水面上时，露出水面的体积与物体体积的比例相等；
（b）甲材料的密度小于乙材料的密度，但得出露出水面的体积与物体体积的比
例大于乙材料露出水面的体积与物体体积的比例．
故答案为：①1、2、3、4、5 或6、7、8、9、10；②体积相同的不同材料的物块
漂浮在水面上，材料密度小的物块，露出水面的体积大；③（a）同种材料的物
块漂浮在水面上时，露出水面的体积与物体体积的比例相等；（b）不同材料的物
块漂浮在水面上时，露出水面的体积与物体体积的比例不相等，且材料密度大的
比例小．
30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电
源的电压为6 伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在
向变阻器另一端移动滑片的过程中，观察到电压表的示数从 4 伏逐渐变小到 0
伏、电流表的示数从 0.2 安逐渐变大到0.58 安．小张经过思考后发现了实验操作
中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑
片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中
观察到的现象，请将有关的数据填入表格内，并求出 R 的阻值．（计算电阻时，
X
精确到0.1 欧） 10.2Ω
实 电 压 电流 Ix 电 阻 电阻 Rx 平均
验 Ux （安） Rx 值
序 （伏） （欧） （欧）
号
1 0.2
2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
3 0.58
【考点】伏安法测电阻的探究实验；串联电路的电压规律；欧姆定律的应用．
【分析】由电流变大，根据欧姆定律，判断变阻器连入电路中的电阻变化情况，
根据分压原理和串联电路电压的规律确定电压表的连接位置；
在此基础上根据电压表的连接位置和串联电路电压的规律，求出变阻器滑片在一
端和另一端时，待测电阻两端对应的电压和通过的电流大小，由欧姆定律分别求
出待测电阻的大小，填入表中；
因重新正确连接电路进行实验．所以电压表并联在待测电阻的两端．
闭合电键后，穷举电压表、电流表所有可能的读数：
由当变阻器连入电路中的电阻为 0 时，电路中的最大电流为 0.58A，确定移动变
阻器的滑片到某个位置时，电流表的示数大小；
由第 1 次操作中，变阻器连入电路中的电阻最大时，待测电阻的电压为 2V，根
据分压原理和串联电路电压的规律确定：当移动变阻器的滑片到某个位置时，电
压表的示数；
根据欧姆定律再次求出待测电阻的大小；
为减小误差，将3 次测量的平均值作为最后的测量结果．将相关数据填入表中．
【解答】解：电流表的示数从 0.2 安逐渐变大到 0.58 安，电路中的电流增大，根
据欧姆定律，电路中的电阻减小，变阻器连入电路中的电阻变小，即变阻器从阻
值最大的一端向最小的一端移动；根据分压原理，变阻器的电压减小，由串联电
路电压的规律，定值电阻的电压增大，所以电压表并联在变阻器的两端了；
由观察到电压表的示数从 4 伏逐渐变小到 0 伏、电流表的示数从 0.2 安逐渐变大
到0.58 安条件可知：在滑动变阻器连入电路中阻值最大时，
由串联电路电压的规律，待测电阻的电压 U =6V﹣4V=2V，
待
电路中对应的电流为 I=0.2A，
待测电阻的R = =10Ω；
x1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
当变阻器连入电路中电阻为 0 时，待测电阻的电压为 U′ =6V，电流I′=0.2A，
待
待测电阻的大小R = = =10.3Ω；
x3
图（a）中，若电压表选用大量程，分度值为 0.5V，示数为4.5V；
若选用小量程，分度值为 0.1V，示数为0.9V；
图（b）中，若电流表选用大量程，分度值为 0.1A，示数为2.2A；
若选用小量程，分度值为 0.02A，示数为0.44A；
因当变阻器连入电路中的电阻为 0 时，此时电路的总电阻最小，根据欧姆定律，
电路中的电流最大电流为 0.58A，
所以，闭合电键后，移动变阻器的滑片到某个位置时，电流表的示数只能小于
0.58A，
故此时电流表示数为 I″ =0.44A；
待
因第 1 次实验操作中，当变阻器连入电路中的电阻最大时，待测电阻的电压为
2V，
当移动变阻器的滑片到某个位置时，根据分压原理，变阻器的电压减小，由串联
电路电压的规律，待测电阻的电压增大，
所以电压表示数只能大于 2V，应为U″ =4.5V，此时的待测电阻 R = =
待 x3
=10.2Ω．
为提高测量的准确程度，将三次测量的平均值作为最后的测量结果：
R = =10.2Ω，将有关数据填入下表中：
x
实验 电压Ux 电流 Ix 电阻Rx 电阻 Rx 平
序号 （伏） （安） （欧） 均值
（欧）
1 2 0.2 10.0 10.2
2 4.5 0.44 10.2
3 6 0.58 10.3
故答案为：如上表所示；10.2Ω教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年1 月24 日
