杨浦区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分 90分，理化合卷用时 100分钟；
2. 答案必须填写在答题卡上。

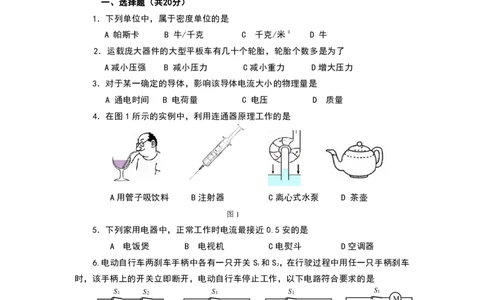

一、选择题（共20分）
1．下列单位中，属于密度单位的是
A 帕斯卡 B 牛/千克 C 千克/米3 D 牛
2．运载庞大器件的大型平板车有几十个轮胎，轮胎个数多是为了
A减小压强 B 减小压力 C减小重力 D增大压力
3．对于某一确定的导体，影响该导体电流大小的物理量是
A 通电时间 B 电荷量 C 电压 D 质量
4．在图1所示的实例中，利用连通器原理工作的是
A用管子吸饮料 B注射器 C 离心式水泵 D 茶壶
图1
5．下列家用电器中，正常工作时电流最接近 0.5安的是
A 电饭煲 B 电视机 C 电熨斗 D空调器
6.电动自行车两刹车手柄中各有一只开关 S 和 S ，在行驶过程中用任一只手柄刹车
1 2
时，该手柄上的开关立即断开，电动自行车停止工作，以下电路符合要求的是
S1 S2 S1 S1 S1
M
S2 S2 S2
M
M M
A B C D教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
7.向一个轻质塑料瓶中装入密度为 ρ的液体后密闭，把它分别放在盛有密度为 ρ
A
、ρ 两种液体的容器中，两容器内液面刚好相平，且瓶底和瓶口均相平。若塑料瓶在
甲 乙
甲、乙两种液体中所受浮力分别为 F 、F ，甲、乙两种液体对容器底部的压强分别为
甲 乙
p 和p ，如图2所示，下列判断正确的是
甲 乙 A
A
A p <p ，F =F
甲 乙 甲 乙
B p ＜p ，ρ <ρ
甲 乙 乙 A
甲 乙
C p ＞p ，ρ ＜ρ
甲 乙 乙 A
D p =p ，F =F 图2
甲 乙 甲 乙

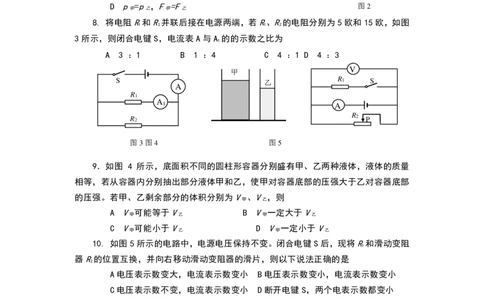

8. 将电阻R和R并联后接在电源两端，若R、R的电阻分别为 5欧和15 欧，如图
1 2 1 2
3所示，则闭合电键 S，电流表 A与A 的的示数之比为
1
A 3 ：1 B 1 ：4 C 4 ：1 D 4 ：3
甲
V
S 乙 R1 S
A
R1
A
1 A
R2
R2
P
图3图4 图5
9．如图 4 所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体的质量
相等，若从容器内分别抽出部分液体甲和乙，使甲对容器底部的压强大于乙对容器底部
的压强。若甲、乙剩余部分的体积分别为V 、V ，则
甲 乙
A V 可能等于V B V 一定大于V
甲 乙 甲 乙
C V 可能小于V D V 一定小于V
甲 乙 甲 乙
10. 如图5所示的电路中，电源电压保持不变。闭合电键 S后，现将R和滑动变阻
1
器R的位置互换，并向右移动滑动变阻器的滑片，则以下说法正确的是
2
A电压表示数变大，电流表示数变小 B电压表示数变小，电流表示数变小
C电压表示数不变，电流表示数变小 D断开电键 S，两个电表示数都变小
二、填空题（共 26 分）
11．家用电饭煲和电视机正常工作时的电压都为 (1) 伏，两者之间是(2) (选
填“并联”或“串联”)连接的，当电饭煲不工作时，电视机 (3) (选填“能”或“不能”)
继续工作。
12．1644 年意大利科学家（4）首先用实验测定了大气压的值，但当时大多数人都
不相信，直到 1654年，著名的（5）实验，才使人们确信大气压强的存在并且很大。如教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
果某地某时的大气压为 1.01×105帕，则面积为 10 米2墙面上受到的大气压力为（6）牛。
13．某导体两端的电压为 6 伏时，通过它的电流为 0.3 安，该导体的电阻为（7）
欧，10秒内通过该导体横截面的电荷量为（8）库。当 10秒内通过该导体横截面的电荷
量为6库时，该导体的电阻为（9）欧。

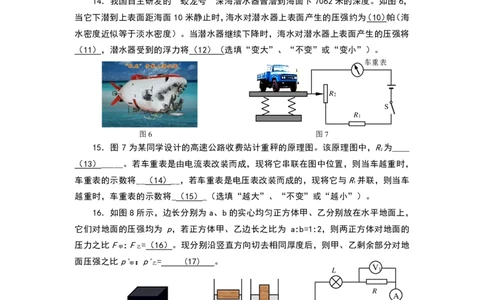

14．我国自主研发的“蛟龙号”深海潜水器曾潜到海面下 7062米的深度。如图 6，
当它下潜到上表面距海面 10米静止时，海水对潜水器上表面产生的压强约为（10）帕（海
水密度近似等于淡水密度）。当潜水器继续下降时，海水对潜水器上表面产生的压强将
（11），潜水器受到的浮力将（12）（选填“变大”、“不变”或“变小”）。
车重表
R2
S
R1
图6 图7
15．图 7 为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R为____
2
（13）_____。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，
车重表的示数将__（14）__，若车重表是电压表改装而成的，现将它与R并联，则当车
1
越重时，车重表的示数将_（15）_（选填“越大”、“不变”或“越小”）。
16．如图8所示，边长分别为 a、b的实心均匀正方体甲、乙分别放在水平地面上，
它们对地面的压强均为 p，若正方体甲、乙边长之比为 a:b=1:2，则两正方体对地面的
压力之比F : F =（16）。现分别沿竖直方向切去相同厚度后，则甲、乙剩余部分对地
甲 乙
面压强之比p'：p'= (17) 。
甲 乙
V
L 1
R
A
R
L
乙 S
甲
（a）（b）
V2
图8图9 图10
17. 如图 9（a）、（b）所示，将同一长方体木块以两种方式放在底面积相同的两
个圆柱形盛水容器中，则水对木块底部产生的压强p（18）p，水对木块底部产生的压
a b
力F（19）F，木块放入前后，水对容器底部压强的变化量Δp（20）Δp（均选填“大
a b a b教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
于”、“等于”或“小于”）。
18. 图10所示的电路中，电源电压保持不变。已知灯 L、电阻R出现了故障，闭合
电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是__（21）___表。
②若有一个电表的示数没有发生变化，则故障可能是___（22）_（写出所有可能
故障）。 ⒇
19. 物理学中把具有流动性的液体和气体统称为流体，当流体处于流动状态时，其
(21)
内部各处的压强有什么规律呢？

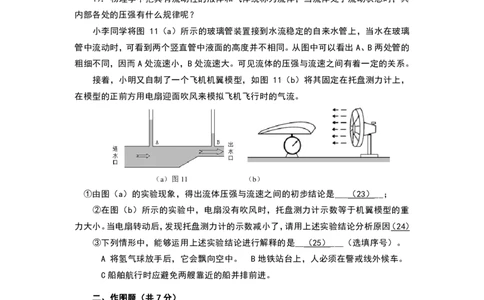

小李同学将图 11（a）所示的玻璃管装置接到水流稳定的自来水管上，当水在玻璃
管中流动时，可看到两个竖直管中液面的高度并不相同。从图中可以看出 A、B两处管的
粗细不同，因而 A处流速小，B处流速大。可见流体的压强与流速之间有着一定的关系。
接着，小明又自制了一个飞机机翼模型，如图 11（b）将其固定在托盘测力计上，
在模型的正前方用电扇迎面吹风来模拟飞机飞行时的气流。
（a）图11 （b）
①由图（a）的实验现象，得出流体压强与流速之间的初步结论是___（23）__；
②在图（b）所示的实验中，电扇没有吹风时，托盘测力计示数等于机翼模型的重
力大小。当电扇转动后，发现托盘测力计的示数减小了，请用上述实验结论分析原因（24）
③下列情形中，能够运用上述实验结论进行解释的是__（25）___（选填序号）。
A 将氢气球放手后，它会飘向空中。 B地铁站台上，人必须在警戒线外候车。
C船舶航行时应避免两艘靠近的船并排前进。
二、作图题（共 7分）
20. 如图12所示，重为8牛的小球浮在水面上，用力的图示法画出该球所受的浮力F
。
浮
S A
L1 0.6 3
L1
L2
L2
图12 图14教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图13
21. 在图13所示电路的〇里填上适当的电表符号，使之成为正确的电路。
22. 如图 14 所示，请用笔画线代替导线正确连接电路，要求：灯 L 和灯 L 并联，
1 2
电流表测量通过灯 L 的电流。
1
四、计算题（共 26 分）
23. 漂浮在水面上的冰块浸入水中的体积为 5×10-3米3，求冰块受到的浮力F 。
浮
24. 在图15所示的电路中，电源电压为 12伏且不变，
R1 S
电阻R为20欧。
2 A
1
①求：电流表 A 的示数I。
2 2
A
2
②闭合电键S时，电流表 A 的示数变化了 0.4安，求：
1 R2
此时电流表A 的示数I和电阻R。 图15
1 1
25. 如图16（a）所示的电路中，电源电压为 16 伏保持不变，定值电阻R=5欧，滑
1
动变阻器R上标有“100Ω2A”字样。闭合电键 S，电流表的示数为 1安，所用电表如图
2
16（b）所示。求：
R 1 P
①电压表V 1 的示数U 1 ； R 2
②此时R 2 的电阻值； V1 V2
③在保证电路中各元件不损坏的情况 S
A
下，求连入电路R的取值范围。
2
（a）
（b）
图16
26. 如图 17 所示，均匀实心正方体甲、乙放在水平地面上，甲的底面积为 4×10-2
米2，质量为16千克，乙的体积为 1×10-3米 3。求：
①甲对地面的压强p；
甲
②若将乙叠放在甲的上方中央，乙对甲的压强为p，若 乙
1
将甲叠放在乙的上方中央，甲对乙的压强为p，已知p＝4p。
2 2 1
图17
求乙的密度。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
③当甲、乙分别平放在水平地面上时，若分别沿水平方向切去相同的体积 V，则求
甲、乙对地面压强变化量△p 与△p 的比值。
甲 乙
五、实验题（共 21分）
27．如图18所示是本学期物理活动卡中的几个实验装置。
（a） （b） 图18 （c） （d）
图（a）中，为了研究压力的作用效果与哪些因素有关，某同学把铅笔压在大拇指
和食指之间，感觉食指比大拇指痛，说明：（1）。
图（b）中，两支恰好能套在一起的试管，在较大的试管中注入约 1/3 的水，将较
小的试管插入大试管中，然后迅速把它们一起倒过来。会观察到：小试管会（2）。
装置（c）可以用来验证（3）。装置（d）可以用来探究（4）的规律。
28．如图19所示的仪器，实验时应将它与被测量的用电器（5）联；使用中要使电
流从（6）接线柱流出，在测量通过小灯泡的电流时，应选用的量程是（7）。
ml
50
4 0
A
20g
30
2 0
01 2 3 4 5 g 1 0
0.6 3
图19 （a）图20（b）
29．在“探究物质质量与体积的关系”实验中，若某次测量时，天平上的砝码和游
码的示数如图 20（a）所示，则物块的质量为（8）克；若将该物块放入盛有 20 厘米 3
水的量筒中后，水面位置如图 20（b）所示，则该物块的体积为（9）厘米 3；实验中，
对于某种物质的质量和体积的测量，应该测量（10）数据（选填“一组”或“多组”）；
为了使结论具有普遍性，应该选择（11）物质的物块再进行实验（选填“一种”或“多
种”）。
30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电
压不高于6伏。他正确连接实验器材，实验步骤正确，闭合电键后，观察到电压表恰好
A教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
满刻度。经过思考后，为了精确读数，他断开电键，适当调整电路，闭合电键后，在移
动变阻器滑片 P的过程中，观察到电压表示数的最大值为 1.5伏，电流表示数的变化范
围为0.30安~0.44安。当变阻器滑片 P移到a点时，观察到电压表、电流表示数如图 21
所示。
图21
图22
①如图 22 所示，小明调整后的电路中有两根导线尚未连接，请用笔画线代替导线
补上。
②实验中的电源电压为____（12）____伏，滑动变阻器的最大电阻值为___（13）
___欧。
③经计算可知，a点在滑动变阻器中点位置的__（14）_侧（选填“左”或“右”）。
④通过实验测得电阻平均值为___（15）___欧。
（②、③、④题写出计算过程，电阻平均值精确到 0.1欧）
31．在学习了液体压强知识后，某小组同学对如图 23 所示实验产生了兴趣，他们
想继续探究实验中使薄片恰好下落时管内水的深度H 与什么有关。他们在液体槽中装入
水
甲液体，在两端开口、粗细均匀的玻璃管的下端贴一个比管口稍大
的塑料薄片，并将玻璃管竖直插入液体槽中，然后顺着管壁从上端
开口处向管内缓缓注水，直至观察到薄片恰好脱离管口下落。记录
玻璃管的管口面积S、槽中液体密度ρ和玻璃管插入液体的深度h，
h
管中水的深度H 。接着改变深度h、槽中液体的种类和玻璃管的粗
水
细，重复实验，所有数据均记录在下表。（薄片的重力、玻璃管的 图23
厚度忽略不计）
实验序号 槽中液体密度 深度 管口面积 水的深度
ρ(×103千克/米3) h(米) S(×10-4米2) H 米)
水(
1 0.1 5 0.08
0.8
2 0.2 5 0.16教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
3 0.3 5 0.24
4 0.3 10 0.24
5 0.06 5 0.06
6 0.1 5 0.10
1.0
7 0.16 5 0.16
8 0.2 5 0.20
9 0.05 3 0.06
10 0.1 3 0.12
1.2
11 0.2 3 0.24
12 0.2 8 0.24
①分析比较实验序号___（16）_____的数据及相关条件初步得出：玻璃管竖直插入
同种液体中，使薄片恰好下落时管内水的深度H 与管口面积S无关。
水
②分析比较实验序号 1、2与3（或5、6、7与 8或9、10与11）的数据及相关条件
可初步得出：玻璃管竖直插入同种液体中，（17）。
③分析比较实验序号 1、6与10（或2、8与11）的数据及相关条件可初步得出：当
玻璃管竖直插入不同种液体中，（18）。
④进一步综合分析表中数据，可初步得出：玻璃管竖直插入液体中，当
（19）时，薄片恰好下落时管内水的深度H 相同。
水
杨浦区 2016 学年度第一学期初三
期末考试物理试卷
答案及评分标准
题 号 答案及评分标准
1．C。 2．A。 3．C。 4．D 。 5．B。 6．A。 7．A。
一、20分
8．D。 9. B。 10. C。
（每题2分）
二、26分 11．220；并联；能。
（第 22 格 2 分， 12．托里拆利；马德堡半球；1.01106。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
其余每格1分） 13．20；3；20。
14．9.8×104；变大；不变。
15．滑动变阻器；越大；越大。
16．1∶4；1∶1。
17．小于；等于；等于。
18．V ；R断路、R短路、R断路同时 L短路。
1
19．(1)流体密度相同时，流速越大，流体压强越小。
(2)机翼上方空气流速快，压强小，机翼下方空气流速慢，压强
大，产生向上的压力差，所以测力计示数减小。
（3）B、C
三．7分 20．大小和方向正确 1分；作用点正确 1分。
（20、21每题2分， 21．电表填入正确 2分
22题3分） 22．连线正确 3分
F =ρ V g 2 分
浮 水 排
23． ＝1.0×103kg/m3×5×10-3米3×9.8N/kg 1
（4分） 分
＝49N 1分
①I= U/R =12V/20Ω＝0.6A 2分
四． 2 2
② I= 0.4A
（26分） 1
24．
I=I+I =0.6A+0.4A=1A 2分
1 2
（6分）
R= U/I =12V/0.4A＝30Ω 2分
1 1
① U＝IR ＝1A×5Ω＝5V 2分
1 1
② R= U/I=16V/1A＝16Ω
25
R= R-R =16Ω-5Ω=11Ω 2分
2 1
（8分）
③ 当I=2A时，
R= U/I=16V/2A＝8Ω教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
R= R-R=8Ω-5Ω＝3Ω 2分
2 1
当U=15V时，
2
R/R= U/U =15V/1V=15/1
2 1 2 1
R=15R =15×5Ω=75Ω 2分
2 1
∴ 3Ω≤R ≤75Ω
2
① p ＝F S ＝G /S ＝16kg9.8N/kg/4102m2＝3920pa 2分
甲 甲/ 甲 甲 甲
② p＝4p
2 1
G /S ＝4G /S
甲 乙 乙 乙
G ＝4G
甲 乙
m g＝4ρ gV
甲 乙 乙
ρ＝m /4V 2分
乙 甲 乙
26．
＝16kg/4103 m3＝4103 kg/m3 1分
（8分）
③ ρ ＝m /V ＝16kg/8×10-3m3
甲 甲 甲
＝2×103kg/m3
ρ/ρ ＝1/2 S / S =4/1
甲 乙 甲 乙
△p △p =ρ S /ρ S 2分
甲/ 乙 甲 乙 乙 甲
=1/8 1分
说明：在计算中，有关单位错写、漏写，总扣 1分；不连续扣分。
27. 压力大小相同时，受力面积越小，压力的作用效果越显著；
（4分） 上升；阿基米德原理；液体内部压强。
28. 串；负；0～0.6A
（3分）
五． 21.4；10；多组；多种
29.（3分）
（21分）
①正确即得2分。
②4.5；5。 ③右 ④10.2
30.（6分）
计算过程：
②U=U+U=3伏+1.5伏=4.5伏；
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
R = U /I =1.5V/0.3A＝5Ω
滑 滑 滑
③R = U /I =1.2V/0.32A＝3.75Ω
滑 滑 滑
因为3.75Ω大于2.5Ω，所以在中点的右侧。
④第一次Rx= U /I =3V/0.3A＝10.0Ω；
x x
第二次 R= U /I =（4.5V-1.2V）/0.32A＝10.3Ω
x x x
第三次 R = U /I=4.5V/0.44A＝10.2Ω
x x x
R 平均值=（10.0Ω+10.3Ω+10.2Ω）/3=10.2Ω
x
①3与4、11与12
②使薄片恰好下落时管内水的深度H 与薄片在槽中的深度h成正比。
水
31.（5分） ③薄片在槽中的深度 h 相同时，使薄片恰好下落时管内水的深度 H
水
与液体密度ρ成正比。
④槽中液体密度ρ与薄片在槽中深度 h的乘积相同时。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
一、选择题（共 20 分）
1．下列单位中，属于密度单位的是
A 帕斯卡 B 牛/千克 C 千克/米3 D 牛
【答案】
A
【解析】
解：运载庞大笨重的器件时，需用具有几十个轮胎的大型平板车，轮胎个数
多，是在压力一定时，增大受力面积来减小对地面的压强．
故选 A．
（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小
受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大
受力面积．
这是一道与生活联系非常密切的物理题，在我们日常生活中经常需要根据实
际情况来增大或减小压强，要学会学以致用，活学活用，这才是学习物理的
真正意义．
2．运载庞大器件的大型平板车有几十个轮胎，轮胎个数多是为了
A减小压强 B 减小压力 C减小重力 D增大压力
【答案】
A
【解析】
解：运载庞大笨重的器件时，需用具有几十个轮胎的大型平板车，轮胎个数
多，是在压力一定时，增大受力面积来减小对地面的压强．
故选 A．
（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小
受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大
受力面积．
这是一道与生活联系非常密切的物理题，在我们日常生活中经常需要根据实
际情况来增大或减小压强，要学会学以致用，活学活用，这才是学习物理的
真正意义．
3．对于某一确定的导体，影响该导体电流大小的物理量是
A 通电时间 B 电荷量 C 电压 D 质量
【答案】
C教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解析】
解：
（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成
正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，
故 C 正确；
（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体
横截面的电荷量的多少，电流的大小与质量无关，故 ABD 错误．
故选 C．
对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此
分析选择．
本题考查了电流定义式 I= 和欧姆定律公式 I= 的理解与掌握，注意区分．
4．在图1所示的实例中，利用连通器原理工作的是
A用管子吸饮料 B注射器 C 离心式水泵 D 茶壶
图1
【答案】
D
【解析】
解：A、用管子吸饮料是利用了大气压的作用，不符合连通器的特点，不合题
意；
B、注射器吸药液时是利用了大气压的作用，不符合连通器的特点，不合题意；
C、离心式水泵在工作时是利用了大气压的作用，不符合连通器的特点，不合
题意；
D、茶壶的壶身和壶嘴符合上端开口底部互相连通的容器这一特点，利用了连
通器的原理来工作，符合题意．
故选 D．
几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时连通
器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．
本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静
止时保持相平．
5．下列家用电器中，正常工作时电流最接近 0.5安的是教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A 电饭煲 B 电视机 C 电熨斗 D空调器
【答案】
D
【解析】
解：（1）电饭煲、空调、电熨斗的电功率约为 1000W 左右，电流约为 I= =
≈4.5A，故 A、B、C 错误；
（2）正常工作时，电视机的功率约为 110W，电流约为 I= = =0.5A，故
D 正确；
故选 D．
家用电器的额定电压都是 220V，根据我们对用电器电功率的了解和电功率的
公式 P=UI，分别算出这四个用电器的电流，就可以选出正确的答案．
对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我
们比较熟悉的电功率来进行分析．
6.电动自行车两刹车手柄中各有一只开关 S 和 S ，在行驶过程中用任一只手柄刹车
1 2
时，该手柄上的开关立即断开，电动自行车停止工作，以下电路符合要求的是
S1 S2 S1 S1 S1
M
S2 S2 S2
M
M M
A B C D
【答案】
A
【解析】
解：由题意可知，开关 S 和 S 串联接在电路中，共同控制电动机的工作，故
1 2
A 符合题意，BCD 不符合题意．
故选 A．
任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关
相互影响、不能独立工作即为串联．
本题的关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从
而判断出两个开关的连接方式是串联．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
7.向一个轻质塑料瓶中装入密度为 ρ的液体后密闭，把它分别放在盛有密度为 ρ
A
、ρ 两种液体的容器中，两容器内液面刚好相平，且瓶底和瓶口均相平。若塑料瓶在
甲 乙
甲、乙两种液体中所受浮力分别为 F 、F ，甲、乙两种液体对容器底部的压强分别为
甲 乙
p 和p ，如图2所示，下列判断正确的是
甲 乙 A
A
A p <p ，F =F
甲 乙 甲 乙
B p ＜p ，ρ <ρ
甲 乙 乙 A
甲 乙
C p ＞p ，ρ ＜ρ
甲 乙 乙 A
D p =p ，F =F 图2
甲 乙 甲 乙
【答案】
AB
【解析】
解：（1）塑料瓶漂浮，
F =F =G，
甲 乙
（2）甲图塑料瓶漂浮，F =G =G，
浮甲 排甲
即：F =ρ V g=ρ V g
浮甲 甲 排甲 A 液
V ＞V ，
排甲 液
ρ ＜ρ ；
甲 A
乙图塑料瓶漂浮，F =G =G，
浮乙 排乙
即：F =ρ V g=ρ V g，
浮乙 乙 排乙 A 液
V ＜V ，
排乙 液
ρ ＞ρ ；
乙 A
ρ ＞ρ ，
乙 甲
（3）已知两容器内液面刚好相平，即 h 相同，
由（2）可知 ρ ＞ρ ，
乙 甲
根据 p=ρgh 可得，甲、乙两种液体对容器底部的压强分别为 p ＜p ，
甲 乙
综上分析，AB 正确．
故选 AB．
（1）甲、乙图中，同一物体都漂浮，由漂浮条件可知物体所受浮力 F 、F
甲 乙
的关系；
（2）在甲图中，液体 A 装入塑料瓶内放入甲液体中，下沉一些，可知甲液体
的密度比 A 的密度小；在乙图中，液体 A 装入塑料瓶内放入乙液体中，上浮
一些，可知乙液体的密度比 A 的密度大．然后可知二者的密度关系．
本题考查了漂浮条件和浮力大小的计算，理解：同样的浮力，液体密度大的，
排开液体的体积小是关键．
8. 将电阻R和R并联后接在电源两端，若R、R的电阻分别为 5欧和15 欧，如图
1 2 1 2
3所示，则闭合电键 S，电流表 A与A 的的示数之比为
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A 3 ：1 B 1 ：4 C 4 ：1 D 4 ：3
S
A
R1
A
1
R2
图3
【答案】
D
【解析】
解：由电路图可知，两电阻并联，电流表 A 测干路电流，电流表 A 测 R 支路
1 1
的电流，
因并联电路中各支路两端的电压相等，
所以，通过两电阻的电流之比：
= = = = ，
因并联电路中干路电流等于各支路电流之和，
所以，两电流表的示数之比：
= = = ．
故选 D．
由电路图可知，两电阻并联，电流表 A 测干路电流，电流表 A 测 R 支路的电
1 1
流，根据并联电路的电压特点和欧姆定律求出通过两电阻的电流之比，根据
并联电路的电流特点求出两电流表的示数之比．
本题考查了并联电路的特点和欧姆定律的应用，计算过程要注意各量之间的
关系，不要颠倒．
9．如图 4 所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体的质量
相等，若从容器内分别抽出部分液体甲和乙，使甲对容器底部的压强大于乙对容器底部
的压强。若甲、乙剩余部分的体积分别为V 、V ，则
甲 乙 甲
A V 可能等于V B V 一定大于V 乙
甲 乙 甲 乙
C V 可能小于V D V 一定小于V
甲 乙 甲 乙
【答案】
B
【解析】教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
解：由于底面积不同的圆柱形容器分别盛有甲、乙两种液体时，液体对各自
容器底部的质量相等，即 m =m ，
甲0 乙0
则：ρ gS h =ρ gV h ，
甲 甲 甲 乙 乙 乙
由图可知：S ＞S ，h ＞h ，则 ρ ＜ρ ；
甲 乙 甲 乙 甲 乙
由压强公式 p= = 可知：所以，p ＜p ．
甲0 乙0
在两容器中分别抽出部分的液体，则
两容器中液体对各自容器底部的压强为：
△p =ρ g△h ，△p =ρ g△h ，
甲 甲 甲 乙 乙 乙
由因为，△p ＞△p ，由 ρ ＜ρ ，
甲 乙 甲 乙
可得剩余液体的深度，△h ＞△h ，
甲 乙
则甲、乙剩余部分的体积分别为 V ＞V ．
甲 乙
故选 B．
由图知，液体对各自容器底部的压强相等和所盛液体的深度关系，根据压强
公式 p=ρgh 可得甲、乙两种液体的密度关系；在两容器中分别抽出部分液体
甲和乙，使甲对容器底部的压强大于乙对容器底部的压强，根据剩余液体对
各自容器底部的压强变化，根据△p=ρg△h 比较甲、乙剩余部分的压强的大
小关系，从而得到剩余部分的体积的关系．
本题考查了学生对学生对压强公式、密度公式的掌握和运用，要求熟练掌握．
10. 如图5所示的电路中，电源电压保持不变。闭合电键 S后，现将R和滑动变阻
1
器R的位置互换，并向右移动滑动变阻器的滑片，则以下说法正确的是
2
A电压表示数变大，电流表示数变小 B电压表示数变小，电流表示数变小
C电压表示数不变，电流表示数变小 D断开电键 S，两个电表示数都变小
【答案】
V
C
R1 S
【解析】
解：由图可知，该电路为并联电路，将 R 和滑动变阻器 R 的位置A互 换，电压
1 2
表测量电源电压，保持不变，电流表测量干路电流，滑片向右移动，
R2电
P阻 变
大，电流减小，由并联电路电流规律可知，电流表的示数减小；故 AB 错误，
故 C 正确；
断开开关 S，电压表示数不变，电流表示数减小，故 D 错误．
故选：C．
先判定电路的连接形式，根据电阻的变化和欧姆定律判定电流表、电压表示
数的变化．
本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律的应用，要注意
电压表不测带电源用电器两端的电压．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
二、填空题（共 26 分）
11．家用电饭煲和电视机正常工作时的电压都为 (1) 伏，两者之间是(2) (选
填“并联”或“串联”)连接的，当电饭煲不工作时，电视机 (3) (选填“能”或“不能”)
继续工作。
【答案】
220；并联；能
【解析】
解：家用电饭煲和电视机正常工作电压是 220V．
家用电饭煲和电视机是并联的，并联的用电器之间互不影响，电饭锅不工作，
电视机也能继续工作．
故答案为：220；并联；能．
我国家用电器的额定电压是 220V，各家用电器之间并联，能保证各用电器正
常工作，也不相互影响．
识记我国家庭电路的电压，家用电器的连接方法．
12．1644 年意大利科学家（4）首先用实验测定了大气压的值，但当时大多数人都
不相信，直到 1654年，著名的（5）实验，才使人们确信大气压强的存在并且很大。如
果某地某时的大气压为 1.01×105帕，则面积为 10 米2墙面上受到的大气压力为（6）牛。
【答案】
托里拆利；马德堡半球；1.01×106
【解析】
解：1644 年意大利科学家托利拆利首次测定了大气压的值，后过用他的名字
命名了这一著名的实验，1654 年，马德堡半球实验有力地证明了大气压强的
存在；
面积为 10m2墙面上受到的大气压力为：F=pS=1.01×105Pa×10m2=1.01×106N．
故答案为：托里拆利；马德堡半球；1.01×106．
托里拆利实验是首次测出大气压强值的著名实验；马德堡半球实验是首次有
力证明大气压强存在的著名实验．根据公式 F=pS 计算压力．
托里拆利实验和马德堡半球实验都是大气压研究史上的著名实验，值得我们
记住．同时，对影响托里拆利实验结果的因素，我们应该有一个明确的认识．
13．某导体两端的电压为 6 伏时，通过它的电流为 0.3 安，该导体的电阻为（7）
欧，10秒内通过该导体横截面的电荷量为（8）库。当 10秒内通过该导体横截面的电荷
量为6库时，该导体的电阻为（9）欧。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【答案】
20；3；20
【解析】
解：导体的电阻为 R= = =20Ω；
10s 内通过导体的电荷为 Q=It=0.3A×10s=3C；
因为导体电阻与两端的电压无关，
所以 10 秒内通过该导体横截面的电荷量为 6 库时，电阻仍为 20Ω．
故答案是：20；3；20．
电阻是导体本身的特性与导体两端的电压，通过的电流无关，但可以通过欧
姆定律求出其大小；根据 Q=It 求出 10 秒内通过该导体横截面的电荷量．
本题考查了电阻、电荷量，关键是公式的灵活应用和知道电阻与导体两端的
电压，通过的电流无关，属于基础题，难度不大．
14．我国自主研发的“蛟龙号”深海潜水器曾潜到海面下 7062米的深度。如图 6，
当它下潜到上表面距海面 10米静止时，海水对潜水器上表面产生的压强约为（10）帕（海
水密度近似等于淡水密度）。当潜水器继续下降时，海水对潜水器上表面产生的压强将
（11），潜水器受到的浮力将（12）（选填“变大”、“不变”或“变小”）。
图6
【答案】
9.8×104；变大；不变
【解析】
解：（1）1000m 深度受到海水的压强为：
p=ρ gh=1.0×103kg/m3×9.8N/kg×10m=9.8×104Pa；
海水
（2）潜水器在水面下不断下潜的过程中，水的密度 ρ 不变，
因为 p=ρgh，潜水器所处的深度 h 变大，
所以，潜水器受到的水的压强变大，因此受水的压力也变大；
因为 F =ρV g，排开水的体积不变，
浮 排
所以，潜水器受到的浮力不变．
故答案为：9.8×104；变大；不变．
（1）根据公式 p=ρgh 求出海水的压强；
（2）潜水器在水面下不断下潜的过程中，排开水的体积不变、所处深度变大，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
但水的密度不变，利用液体压强公式 p=ρ gh 和阿基米德原理的推导公式 F
液
=ρ V g 分析判断．
浮 液 排
本题考查了学生对阿基米德原理、液体压强公式的掌握和运用，得出排开水
体积的变化和深度变化是突破口．
15．图 7 为某同学设计的高速公路收费站计重秤的原理图。该原理图中，R为____
2
（13）_____。若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，
车重表的示数将__（14）__，若车重表是电压表改装而成的，现将它与R并联，则当车
1
越重时，车重表的示数将_（15）_（选填“越大”、“不变”或“越小”）。
车重表
【答案】
R2
滑动变阻器；越大；越大
S
【解析】 R1
解：由电路图可知，R 为定值电阻，具有保护电路的作用，R 为滑动变阻器；
1 2
当车越重时，滑动变阻器接入电路的电阻越小，电路总电阻越小，根据 I= 可
知，
电源电压一定时，电路总电阻越小，电路中电流越大，车重表的示数越大．
若车重表是电压表改装而成的，现将它与 R 并联，
1
当车越重时，滑动变阻器接入电路的电阻越小，电路总电阻越小，
根据 I= 可知，电源电压一定时，电路总电阻越小，电路中电流越大，
根据 U=IR 可知，电阻 R 两端的电压越大，即车重表的示数越大．
1
故答案为：滑动变阻器；越大；越大．
车重表的电路有电源、电阻、车重表（电流表）和变阻器组成，当车开上计
重秤时，滑动变阻器滑片向下滑动，电阻变化，引起电流变化，车重表示数
发生变化．
本题考查了学生对滑动变阻器的变阻原理、欧姆定律的掌握和运用，分析电
路图，确认电路的连接方式是突破口．
16．如图8所示，边长分别为 a、b的实心均匀正方体甲、乙分别放在水平地面上，
它们对地面的压强均为 p，若正方体甲、乙边长之比为 a:b=1:2，则两正方体对地面的
压力之比F : F =（16）。现分别沿竖直方向切去相同厚度后，则甲、乙剩余部分对地
甲 乙
面压强之比p'：p'= (17) 。
甲 乙
乙
甲
车车重重表表
RR
SS
RR11
图图11教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图8
【答案】
1：4；1：1
【解析】
解：（1）由 = 可得：
= = ，
因为甲、乙分别放在水平地面上，
由 p= 可得，
= = = =1：4；
（2）因为 p= = = = = =ρgh，
所以沿竖直方向切去相同厚度后，则甲、乙剩余部分对地面压强之比，
= = = ．
故答案为：1：4； 1：1．
（1）由正方体边长比可得其面积比，结合密度比可得质量比，然后可知重力
之比，水平面上物体的压力和自身的重力相等，由此可知其对水平地面的压
力之比；
（2）根据 p= = = = = =ρgh 得出二者的压强关系
本题考查了压强公式的灵活运用，要注意 p= 适用与一切求压强的计算，
p=ρgh 适用与均匀、规则物体（如正方体、长方体、圆柱体）和液体压强的
计算．
17. 如图 9（a）、（b）所示，将同一长方体木块以两种方式放在底面积相同的两
个圆柱形盛水容器中，则水对木块底部产生的压强p（18）p，水对木块底部产生的压
a b
力F（19）F，木块放入前后，水对容器底部压强的变化量Δp（20）Δp（均选填“大
a b a b
于”、“等于”或“小于”）。

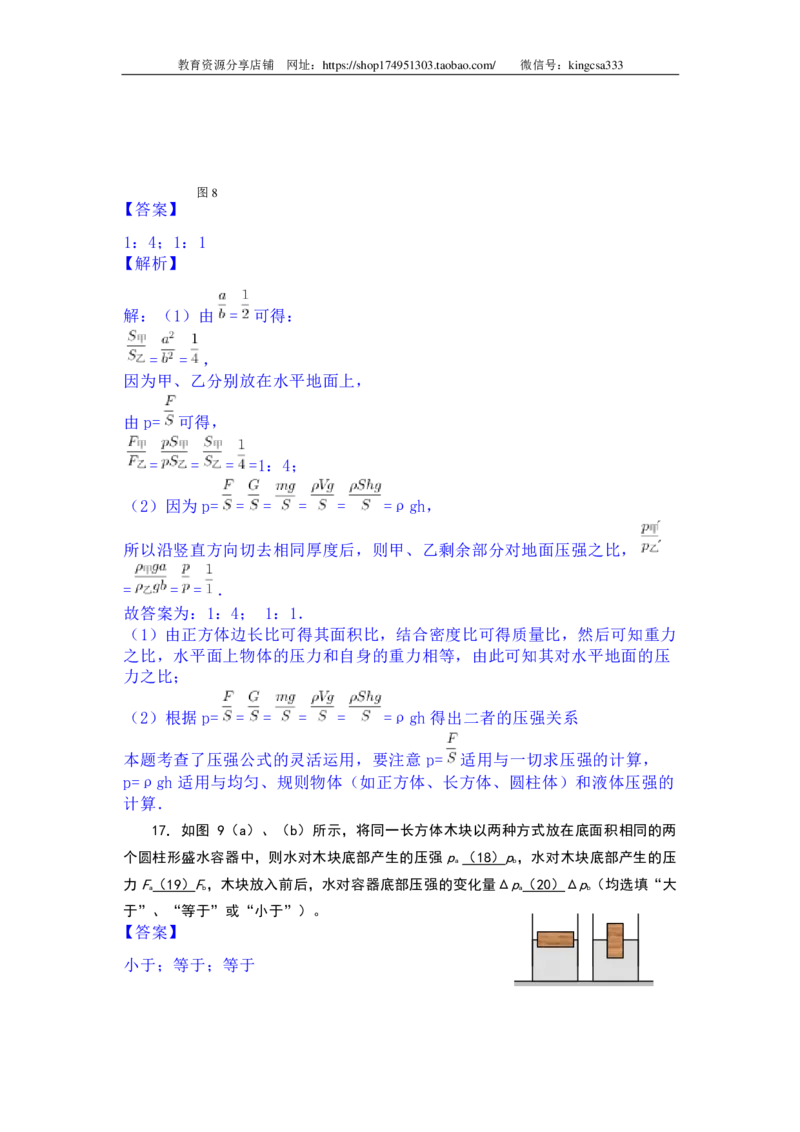

【答案】
小于；等于；等于教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解析】
（a）（b）
解：（1）液体产生的压强与液体密度和物体所处深度有关，由于（b）图中
木块所处深度大于（a）图中木块所处深度，根据 p=ρ gh 可知，木块底部
水
所受水的压强 p 小于 p ；
a b
（2）由图可知，木块在两图中都处于漂浮状态，上表面受到水的压力为 0，
则 F =G，同一木块重力相等，则浮力相等，所以，木块底部所受水的压力 F =F ；
浮 a b
（3）由（2）知，木块在两图中受到的浮力相等，
根据 F =ρ gV 可知，排开水的体积相等，
浮 水 排
所以，水面上升的高度相等，
根据 p=ρ gh 可知，木块放入前后，水对容器底部压强的变化量△p =△p ．
水 a b
故答案为：小于；等于；等于．
（1）根据液体压强公式 p=ρ gh 判断木块底部所受水的压强关系；
水
（2）从浮力产生的原因入手，浸在液体中的物体，受到液体对它竖直向上的
浮力，而浮力大小等于物体上、下表面受到的压力差；另外，漂浮在液面的
物体，其浮力等于重力．
（3）由（2）知木块在两图中受到的浮力关系，根据 F =ρ gV 判断其排开
浮 水 排
水的体积关系，进而得出水面上升的高度，再利用 p=ρ gh 判断水对容器底
水
部压强的变化量．
该题考查压强的大小比较，涉及到物体漂浮条件、压强公式及其应用、浮力
产生的原因、阿基米德原理，是一道综合性很强的题目，利用浮力产生的原
因来解答此题可以大大简化思路，使问题变得更简单．
18. 图10所示的电路中，电源电压保持不变。已知灯 L、电阻R出现了故障，闭合
电键S后
①若发现灯L发光，则三个电表中电表示数一定等于零的是__（21）___表。
②若有一个电表的示数没有发生变化，则故障可能是___（22）_（写出所有可能
故障）。 ⒇
V
【答案】 L 1 (21)
V ；灯泡 L 断路了或电阻 R 短路 R
1 A
【解析】
R
L
S
解：由图知，灯 L 和电阻 R 串联，电压表 V 测 R 两端的电压，V 测总电压，
1 V22
电流表测电路中的电流．
①若发现灯 L 发光，说明电路是通路，则故障是电阻 R 短路，由于电压表 V
1
测 R 两端的电压，则示数一定等于零的是电压表 V ．
1
②V 测量电源电压，若有一个电表的示数没有发生变化，应该是 V ，则 V 和
2 2 1
电流表无示数，故障可能是灯泡 L 断路了或电阻 R 短路．
故答案为：V ；灯泡 L 断路了或电阻 R 短路．
1
首先分析电路的连接方式．灯 L 和电阻 R 串联，电压表 V 测 R 两端的电压，
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
V 测总电压，电流表测电路中的电流．然后根据现象进行分析．
2
此题考查了有关电流表和电压表在判断电路故障中的应用，首先要理解断路
和短路的含义，并结合电路图及电表的示数情况进行分析．解决此题的关键
是分析电路的连接方式及电表所测的电路．
19. 物理学中把具有流动性的液体和气体统称为流体，当流体处于流动状态时，其
内部各处的压强有什么规律呢？
小李同学将图 11（a）所示的玻璃管装置接到水流稳定的自来水管上，当水在玻璃
管中流动时，可看到两个竖直管中液面的高度并不相同。从图中可以看出 A、B两处管的
粗细不同，因而 A处流速小，B处流速大。可见流体的压强与流速之间有着一定的关系。
接着，小明又自制了一个飞机机翼模型，如图 11（b）将其固定在托盘测力计上，
在模型的正前方用电扇迎面吹风来模拟飞机飞行时的气流。
（a）图11 （b）
①由图（a）的实验现象，得出流体压强与流速之间的初步结论是___（23）__；
②在图（b）所示的实验中，电扇没有吹风时，托盘测力计示数等于机翼模型的重
力大小。当电扇转动后，发现托盘测力计的示数减小了，请用上述实验结论分析原因（24）
③下列情形中，能够运用上述实验结论进行解释的是__（25）___（选填序号）。
A 将氢气球放手后，它会飘向空中。 B地铁站台上，人必须在警戒线外候车。
C船舶航行时应避免两艘靠近的船并排前进。
【答案】
流速越大的位置压强越小；电扇转动后，气流会流经飞机机翼模型，机翼模
型上方凸空气通过的路程长，流速大，向下的压强小；机翼模型下方凹空气
通过的路程短，流速小，向上的压强大，从而形成了一个向上的压强差，是
托盘测力计的示数减小；BC
【解析】
解：①图中，A 管比较粗，B 管较细，在流量一定时，管子越细，水的流速就
越大，A 管上方液柱高说明压强大，由此可见流速越大的位置压强越小．
②电扇转动后，气流会流经飞机机翼模型，机翼模型上方凸空气通过的路程
长，流速大，向下的压强小；机翼模型下方凹空气通过的路程短，流速小，
向上的压强大，从而形成了一个向上的压强差，是托盘测力计的示数减小．
③A、氢气球升空是受到浮力．与流体压强无关．故 A 错误．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
B、地铁站台上，人必须在警戒线外候车，是为了防止火车速度快，造成周围
空气流速加快，压强减小，在大气压的做一下，容易把人压入车底．故 B 正
确；
大风吹过，未插住插销的窗户向外推开，是因为室外空气流速加快，压强减
小，室内气压大于室外造成的，故 B 正确；
C、两船并排快速前行，可导致中间水流速变大，压强变小．水压着船向中间
靠近，造成事故．所以船舶航行时应避免两艘靠近的船并排前进．故 C 正确．
故答案为：①流速越大的位置压强越小；
②电扇转动后，气流会流经飞机机翼模型，机翼模型上方凸空气通过的路程
长，流速大，向下的压强小；机翼模型下方凹空气通过的路程短，流速小，
向上的压强大，从而形成了一个向上的压强差，是托盘测力计的示数减小；
③BC．
在流体中，流速越大的位置压强越小，流速越小的位置压强越大．解答此题
就要根据这个原理来回答．分析流体的流速如何变化从而得出压强的变化，
或根据压强的变化来分析流速的变化．
此题考查的是流体压强与流速关系在生活中的应用，容易出错的是有些同学
不能分析出流体流速的变化情况，这是因为对生活常识的了解太少所致．
二、作图题（共 7分）
20. 如图12所示，重为8牛的小球浮在水面上，用力的图示法画出该球所受的浮力F
。
浮
图12
【答案】
解：如图所示，物体所受浮力为 8N，方向竖直向上．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解析】
明确力的三要素，再确定一个标度，并用这个标度去准确表示出力的大小．
力的图示必须要确立一个标度，这样才能准确表示力的大小．
21. 在图13所示电路的〇里填上适当的电表符号，使之成为正确的电路。
S
L1
L2

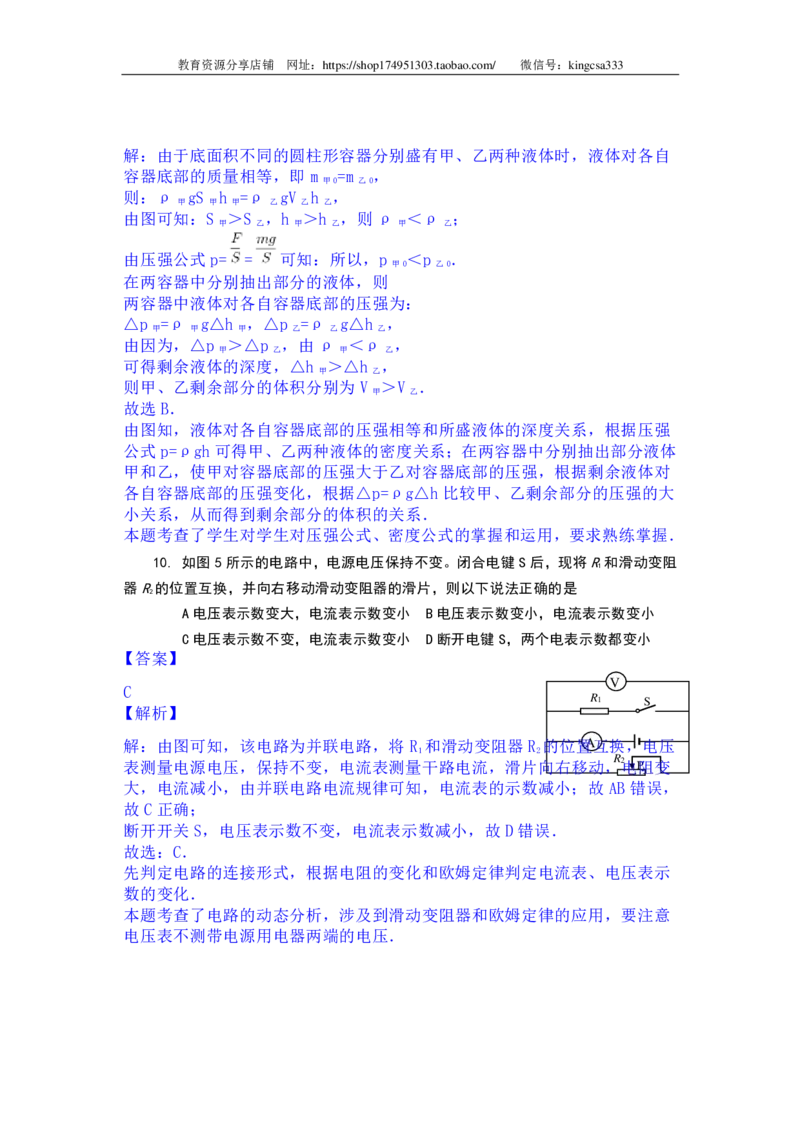

【答案】
图13
解：由电路图可知，要使两灯泡都能正常工作，则两灯泡应该并联，则左边
的圈应为电流表，中间的圈应为电压表，如图所示．
【解析】
电流表要串联接入电路，电压表要并联接入电路．
这类题目能综合考查学生的电路识别能力，电流表、电压表的连接方式，及
分析、推理能力．
22. 如图 14 所示，请用笔画线代替导线正确连接电路，要求：灯 L 和灯 L 并联，
1 2
电流表测量通过灯 L 的电流。
1
【答案】
A
0.6 3
L1
L2
图14
解：根据实物电路连接要求，本题的开关应是干路
开关，灯 L 和灯 L 并联，电流表与 L 串联．如图：
1 2 1
【解析】教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
根据要求灯 L 和灯 L 并联，电流表测通过 L 中的电流，电流表与 L 串联，按
1 2 1 1
要求连接电路即可．
会根据要求设计串并联电路，会正确使用电流表．
四、计算题（共 26 分）
23. 漂浮在水面上的冰块浸入水中的体积为 5×10-3米3，求冰块受到的浮力F 。
浮
【答案】
解：冰块受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×5×10-3m3=49N．
浮 水 排
答：冰块受到的浮力为 49N．
【解析】
冰块浸入水中的体积即为排开水的体积，根据阿基米德原理求出冰块受到的
浮力．
本题考查了阿基米德原理的应用，是一道基础题目．

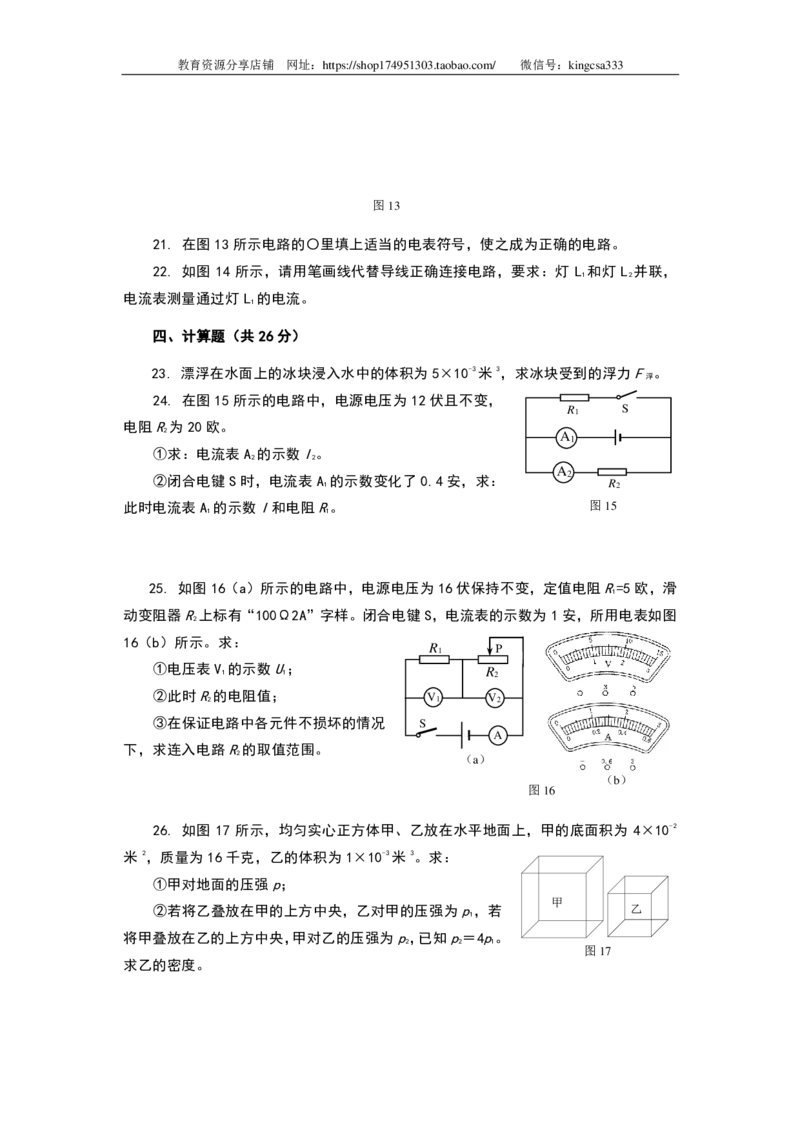

24. 在图15所示的电路中，电源电压为 12伏且不变，
R1 S
电阻R为20欧。
2 A
1
①求：电流表 A 的示数I。
2 2
A
2
②闭合电键S时，电流表 A 的示数变化了 0.4安，求：
1 R2
此时电流表A 的示数I和电阻R。 图15
1 1
【答案】
解：由电路图可知，R 与 R 并联，电流表 A 位于干路，电流表 A 位于 R 支路，
1 2 1 2 2
开关 S 位于 R 支路．
1
①因并联电路中各支路独立工作、互不影响，
所以，通过 R 的电流不变，
2
则电流表 A 的示数：
2
I = = =0.6A；
2
②因并联电路中干路电流等于各支路电流之和，
所以，电流表 A 示数的变化量即为通过 R 的电流 I =0.4A，
1 1 1
此时电流表 A 的示数：
1
I=I +I =0.4A+0.6A=1A，
1 2
因并联电路中各支路两端的电压相等，
所以，电阻 R 的阻值：
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
R = = =30Ω．
1
答：①电流表 A 的示数为 0.6A；
2
②闭合电键 S 时，电流表 A 的示数为 1A，电阻 R 的阻值为 30Ω．
1 1
【解析】
由电路图可知，R 与 R 并联，电流表 A 位于干路，电流表 A 位于 R 支路，开
1 2 1 2 2
关 S 位于 R 支路．
1
①由并联电路中各支路独立工作、互不影响可知通过 R 的电流不变，根据欧
2
姆定律求出通过 R 的电流；
2
②根据并联电路的电流特点可知电流表 A 示数的变化即为通过 R 的电流，进
1 1
一步求出此时电流表 A 的示数，根据并联电路的电压特点和欧姆定律求出电
1
阻 R 的阻值．
1
本题考查了并联电路的特点和欧姆定律的应用，知道电流表 A 示数的变化量
1
即为通过 R 的电流是关键．
1
25. 如图16（a）所示的电路中，电源电压为 16 伏保持不变，定值电阻R=5欧，滑
1
动变阻器R上标有“100Ω2A”字样。闭合电键 S，电流表的示数为 1安，所用电表如图
2
16（b）所示。求：
R 1 P
①电压表V 1 的示数U 1 ； R 2
②此时R 2 的电阻值； V1 V2
③在保证电路中各元件不损坏的情况 S
A
下，求连入电路R的取值范围。
2 （a）
（b）
图16
【答案】
解：由电路图可知，定值电阻 R 和滑动变阻器 R 串联，电流表测电路中的电
1 2
流 I=1A，
电压表 V 测电阻 R 两端的电压，电压表 V 测滑动变阻器 R 两端的电压；
1 1 2 2
①由 I= 得，定值电阻 R 两端的电压：
1
U =IR =1A×5Ω=5V，
1 1
②根据串联电路电压规律可知，滑动变阻器两端的电压：
U =U-U =16V-5V=11V，
2 1
由 I= 得，此时 R 的电阻值：
2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
R = = =11Ω，
2
③由①②可知，电流表选择的量程为 0～3A，
电压表 V 、V 选择的量程为 0～15V，
1 2
由于滑动变阻器允许通过的最大电流为 2A，
在保证电路中各元件不损坏的情况下，
所以电路中的电流最大电流 I =2A，
最大
此时滑动变阻器 R 连入电路的电阻最小，
2
由 I= 得，定值电阻 R 两端的电压：
1
U ′=I R =2A×5Ω=10V，
1 最大 1
据串联电路电压规律可知，滑动变阻器两端的电压：
U ′=U-U =16V-10V=6V，
2 1
由 I= 得，此时滑动变阻器 R 连入电路的最小阻值：
2
R = = =3Ω，
最小
随着滑动变阻器连入电路的电阻增大，电路中的电流减小，
定值电阻 R 两端的电压减小，滑动变阻器 R 两端的电压增大，
1 2
当滑动变阻器两端的电压 U ″=15V 时，此时滑动变阻器 R 连入电路的电阻最
2 2
大，
据串联电路电压规律可知，定值电阻 R 两端的电压：
1
U ″=U-U ″=16V-15V=1V，
1 2
电路中的最小电流：
I = = =0.2A，
最小
由 I= 得，此时滑动变阻器 R 连入电路的最大阻值：
2
R = = =75Ω，
最大
综上所述，连入电路 R 的取值范围：3Ω≤R ≤75Ω．
2 2
答：①电压表 V 的示数 U 为 5V；
1 1
②此时 R 的电阻值为 11Ω；
2
③连入电路 R 的取值范围为 3Ω≤R ≤75Ω．
2 2
【解析】教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①根据欧姆定律的变形公式求出电压表 V 的示数 U ；
1 1
②先根据串联电路电压规律求出滑动变阻器两端的电压，再根据欧姆定律的
变形公式求出此时 R 的电阻值；
2
③根据①②可判断电表选择的量程，结合滑动变阻器允许通过的最大电流，
得出电路中的最大电流和滑动变阻器两端的最大电压，
最后利用串联电路电压规律和欧姆定律求出滑动变阻器连入电路的最小阻值
和最大阻值，从而得 R 的取值范围．
2
此题考查了欧姆定律公式的应用，会分析电路连接方式，熟练应用相关规律
即可正确解题，有关第③问中求滑动变阻器的阻值范围是此题的难点，关键
是确定电压表或电流表的最大值．
26. 如图 17 所示，均匀实心正方体甲、乙放在水平地面上，甲的底面积为 4×10-2
米2，质量为16千克，乙的体积为 1×10-3米 3。求：
①甲对地面的压强p；
甲
②若将乙叠放在甲的上方中央，乙对甲的压强为p，若 乙
1
将甲叠放在乙的上方中央，甲对乙的压强为p，已知p＝4p。
2 2 1
图17
求乙的密度。
③当甲、乙分别平放在水平地面上时，若分别沿水平方向切去相同的体积 V，则求
甲、乙对地面压强变化量△p 与△p 的比值。
甲 乙
【答案】
解：①甲对水平面的压力等于重力：F=G=mg=16kg×10N/kg=160N；
甲对地面的压强 p= = =4000Pa；
②若将甲叠放在乙的上方中央，甲对乙的压强为 p =F= = =16000Pa；
2
将乙叠放在甲的上方中央，乙对甲的压强为 p = ×16000Pa=4000Pa；
1
则乙对甲的压力即乙的重力为：G=F'=p S'=4000Pa×0.01m2=40N，
1
乙的密度为：ρ = = =4×103kg/m3；
乙
③甲的密度为：ρ = = =2×103kg/m3；
甲
当甲、乙分别平放在水平地面上时，若分别沿水平方向切去相同的体积 V，则教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
甲对地面压强变化量△P = ；
甲
乙对地面压强变化量△p = ，则：
乙
△p ：△p = ： = × = × =1：4．
甲 乙
答：①甲对地面的压强为 4000Pa；②求乙的密度为 4×103kg/m3；③甲、乙对
地面压强变化量△P 与△p 的比值为 1：4．
甲 乙
【解析】
（1）根据公式 p= 计算压强；
（2）根据公式 p= 计算出 p 的数值；从而求出 p ，根据 F=pS 求出压力，即
2 1
乙的重力；然后根据 ρ= 求出乙的密度；
（3）求出剩余的重力，根据 p= 求解．
本题考查了压强大小的比值计算，关键能够确定对应的压力和受力面积．
五、实验题（共 21分）
27．如图18所示是本学期物理活动卡中的几个实验装置。
（a） （b） 图18 （c） （d）
图（a）中，为了研究压力的作用效果与哪些因素有关，某同学把铅笔压在大拇指
和食指之间，感觉食指比大拇指痛，说明：（1）。
图（b）中，两支恰好能套在一起的试管，在较大的试管中注入约 1/3 的水，将较
小的试管插入大试管中，然后迅速把它们一起倒过来。会观察到：小试管会（2）。
装置（c）可以用来验证（3）。装置（d）可以用来探究（4）的规律。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【答案】
压力相等时，受力面积越小，压力作用效果越显著；向上运动；阿基米德原
理；液体内部压强
【解析】
解：
（1）因为力的作用是相互的，所以大拇指和食指受到的压力大小相等；
由图知，食指比大拇指痛受力面积小，感觉食指比大拇指痛，说明：压力相
等时，受力面积越小，压力作用效果越显著；
（2）大试管中注水并插入小试管后，水填充了小试管和大试管底部之间的部
分，迅速倒过来，水会在自身重力的作用下，从两个试管壁之间的空隙流动，
从而在小试管底部形成一部分真空区域，在大气压的作用下，小试管会向上
运动；
由称重法知，c 图中两次弹簧测力计示数之差的大小等于物体受到的浮力，即
F =F -F ，
浮 1 2
由两次量筒中读数差大小等于物体排开液体体积的大小，即 V =V -V ，由此
排 2 1
可得物体排开液体的重力 G =ρ gV ，
排 液 排
再比较 F 和 G 的大小可验证阿基米德原理；
浮 排
d 图中的装置是液体压强计，可用来探究液体内部压强的规律．
故答案为：（1）压力相等时，受力面积越小，压力作用效果越显著；（2）
向上运动；阿基米德原理；液体内部压强的规律．
（1）力的作用是相互的，相互作用力大小相等；压力的作用效果是通过手指
的疼痛程度来反应的；
（2）在较大试管中注水并插入小试管后，小试管和大试管的底部之间被水填
充；迅速倒过来后，水受自身重力影响会改变运动状态，然后再来判断小试
管是怎么进行运动的；
阿基米德原理的内容是：浸在液体中的物体受到向上的浮力，浮力的大小等
于物体排开液体的重力；
液体压强计是通过两管中液面的高度差反应金属盒受到液体压强的大小．
本题考查了对压力作用效果、阿基米德原理探究实验以及液体压强计的认识
和理解．熟练掌握这些基础知识是关键．

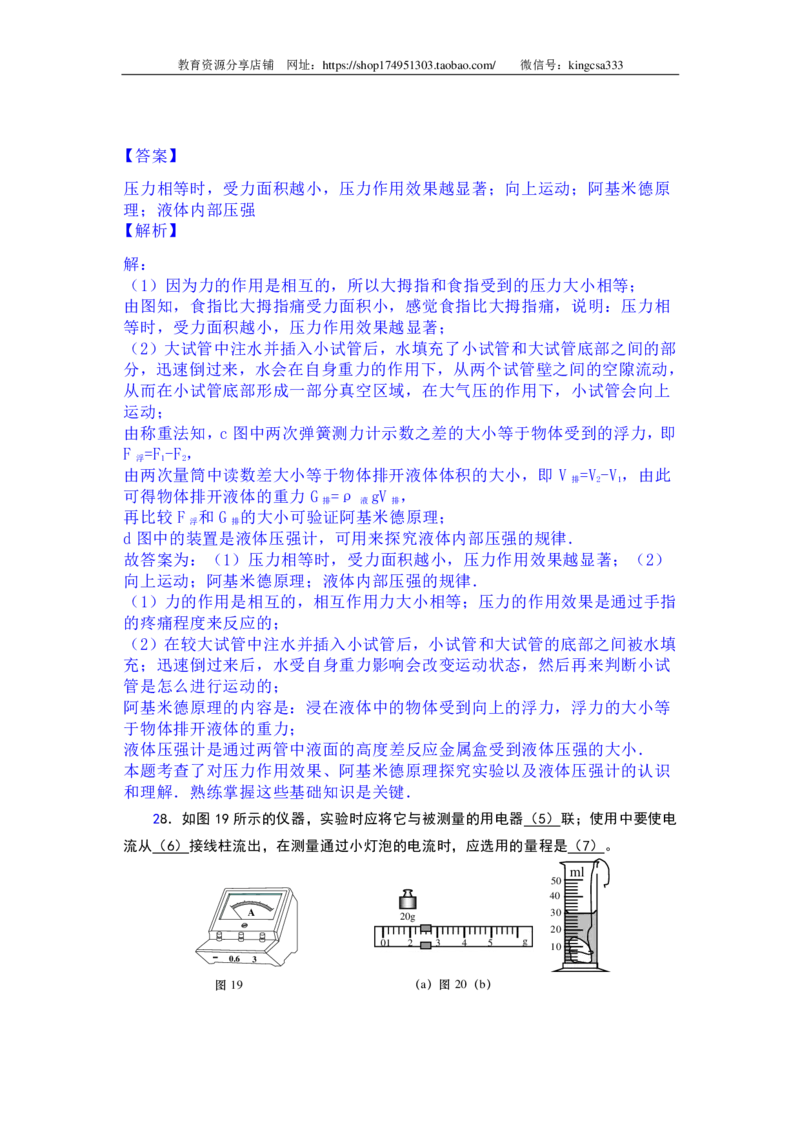

28．如图19所示的仪器，实验时应将它与被测量的用电器（5）联；使用中要使电
流从（6）接线柱流出，在测量通过小灯泡的电流时，应选用的量程是（7）。
ml
50
4 0
A
20g
30
2 0
01 2 3 4 5 g 1 0
0.6 3
图19 （a）图20（b）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【答案】
串；负；0～0.6A
【解析】
解：图中所示仪器中标有“A”，所以是电流表，实验中，应将电流表与被测
量的用电器串联；并且要使电流从正接线柱流入，负接线柱流出；
小灯泡的电流较小，通常在 0.6A 以下，所以在测量通过小灯泡的电流时，应
选用的量程是 0～0.6A．
故答案为：串；负；0～0.6A．
电流表在使用时应与用电器串联，并使电流正进负出．同时还要根据所测电
流选择合适的量程．
本题考查了电流表的认识、连接与使用要求，属电学的基本仪器，是我们应
该重点掌握的．
29．在“探究物质质量与体积的关系”实验中，若某次测量时，天平上的砝码和游
码的示数如图 20（a）所示，则物块的质量为（8）克；若将该物块放入盛有 20 厘米 3
水的量筒中后，水面位置如图 20（b）所示，则该物块的体积为（9）厘米 3；实验中，
对于某种物质的质量和体积的测量，应该测量（10）数据（选填“一组”或“多组”）；
为了使结论具有普遍性，应该选择（11）物质的物块再进行实验（选填“一种”或“多
种”）。
【答案】
21.4；10；多组；多种
【解析】
解：
（1）由图 a 知，物块的质量 m=20g+1.4g=21.4g；
（2）量筒内原来水的体积为 40cm3，从图中读出浸入物块后总体积为
30ml=30cm3，物块的体积：
V=30cm3-20cm3=10cm3；
（3）为了得到物体质量与体积的关系，要进行多次测量，具体做法：应测量
多组数据．为了得到可靠的结论，还要选择多种物质的物块进行实验．
故答案为：21.4；10；多组；多种．
（1）测量时，物体放在左盘中，砝码放在右盘中；天平平衡时物体的质量等
于右盘中砝码的质量与游码在标尺上所对的刻度值；
（2）物体的体积等于量筒中排开的水的体积，即放入物体后的体积减去原来
水的体积；
（3）为了得到普遍规律，本实验要进行多次测量，包括用同种物质的质量不
同的物块实验、换用不同的物质重复实验．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
本题为探究物质质量与体积的关系的实验，考查了天平、量筒的使用与读数，
同时考查了多次实验的目的，属于对基本实验能力的考查．
30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电
压不高于6伏。他正确连接实验器材，实验步骤正确，闭合电键后，观察到电压表恰好
满刻度。经过思考后，为了精确读数，他断开电键，适当调整电路，闭合电键后，在移
动变阻器滑片 P的过程中，观察到电压表示数的最大值为 1.5伏，电流表示数的变化范
围为0.30安~0.44安。当变阻器滑片 P移到a点时，观察到电压表、电流表示数如图 21
所示。
A
-0.63
RX
V
- 3 15
图21
图22
①如图 22 所示，小明调整后的电路中有两根导线尚未连接，请用笔画线代替导线
补上。
②实验中的电源电压为____（12）____伏，滑动变阻器的最大电阻值为___（13）
___欧。
③经计算可知，a点在滑动变阻器中点位置的__（14）_侧（选填“左”或“右”）。
④通过实验测得电阻平均值为___（15）___欧。
（②、③、④题写出计算过程，电阻平均值精确到 0.1欧）
【答案】
4.5；5；右；10.2
【解析】
解：①在第 1 次实验操作中，他正确连接实验器材，说明滑动变阻器连入电
路中的电阻最大，且电压表并联在待测电阻的两端，实验步骤正确，闭合电
键后，观察到电压表恰好满刻度，因电源电压不高于 6 伏．所以此时电压表
选用的是 0-3V 的量程，即待测电阻的电压为 3V；
在第 2 次实验操作中，他断开电键，适当调整电路，闭合电键后，在移动变
阻器滑片 P 的过程中，观察到电压表示数的最大值为 1.5 伏，由第 1 次实验
操作知，此时电压表一定没有接在定值电阻的两端，也不可能接在电源的两
端，只能并联在变阻器的两端，实物图的连接如下图所示：教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②因此时变阻器的电压最大 U =1.5V，根据分压原理，变阻器的全部电阻连
滑1
入了电路中，
对比第 1 次实验操作，因电源电压保持不变，
此时定值电阻的电压为 3V，根据串联电路电压的规律，
电源电压 U=3V+1.5V=4.5V；此时因电路的总电阻最大，
根据欧姆定律，所以对应的电流最小，
I =0.3A，变阻器的最大阻值 R = = =5Ω；
1 滑
③当变阻器滑片 P 移到 a 点时，观察到电压表、电流表示数如图所示，
因电表均选用小量程，电压表分度值为 0.1V，示数为 U =1.2V；
滑2
电流表分度值为 0.02A，示数为 I =0.32A，
2
根据串联电压的电压规律，待测电阻的电压 U =4.5V-1.2V=3.3V，
2
根据欧姆定律，待测电阻 R = =10.3Ω…Ⅰ；
2
根据欧姆定律，电路的总电阻 R = ≈14.1Ω，
总
由串联电阻的规律，变阻器连入电路中的电阻大小约为 R′
滑
=14.1Ω-10.3Ω=3.8Ω，
因变阻器的最大阻值为 5Ω，故 a 点在滑动变阻器中点位置的右侧；
④在②中，待测电阻的电压为 U =3V，通过的电流 I =0.3A，
1 1
根据欧姆定律，待测电阻的大小 R = =10.0Ω…Ⅱ；
1
根据电流表示数的变化范围为 0.30 安一 0.44 安，
可知当变阻器连入电路中的电阻为 0 时，电流表示数最大为为 I =0.44A，
3
此时待测电阻的电压为电源电压 U =U=4.5V，待测电阻 R = =
3 3
=10.2Ω…Ⅲ，
由Ⅰ、Ⅱ、Ⅲ式，测得电阻平均值为 R 待测= =
≈10.2Ω．
故答案为：①实物图如上图所示；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
②4.5；5；
③10.2．
①根据“正确连接实验器材，实验步骤正确”中隐含的条件，确定电压表的
量程及电压表的示数；
他断开电键，适当调整电路，在移动变阻器滑片 P 的过程中，由电压表示数
的最值，判断电压表连接的位置，据此连接实物图；
②对比上面两次操作，由串联电路电压的规律可求出电源电压；结合题中电
路中的最小电流，根据欧姆定律可求出变阻器的最大阻值；
③根据电压表选用的量程和电路中电流的变化范围，确定图 1 中两电表的读
数，根据串联电路电压的规律和欧姆定律，求出待测电阻的大小；再求出电
路的总电阻，由电阻的串联规律，得到此时变阻器连入电路的阻值大小，确
定滑片的位置；
④根据欧姆定律，求出“他断开电键，适当调整电路，闭合电键后，在移动
变阻器滑片 P 的过程中，观察到电压表示数的最大值为 1.5 伏，电流表示数
的变化范围为 0.30 安一 0.44 安”过程中，待测电阻的大小；
根据欧姆定律求出当变阻器连入电路中的电阻最大时，待测电阻的大小；
将三次测量的电阻平均值作为测量结果．
本题用电流表、电压表测电阻，考查欧姆定律、串联电路规律的灵活运用及
分类讨论、演绎推理能力及数据的处理能力，综合性强，难度大，对能力要
求高，为压轴题．
31．在学习了液体压强知识后，某小组同学对如图 23 所示实验产生了兴趣，他们
想继续探究实验中使薄片恰好下落时管内水的深度H 与什么有关。他们在液体槽中装入
水
甲液体，在两端开口、粗细均匀的玻璃管的下端贴一个比管口稍大
的塑料薄片，并将玻璃管竖直插入液体槽中，然后顺着管壁从上端
开口处向管内缓缓注水，直至观察到薄片恰好脱离管口下落。记录
玻璃管的管口面积S、槽中液体密度ρ和玻璃管插入液体的深度h，
h
管中水的深度H 。接着改变深度h、槽中液体的种类和玻璃管的粗
水
细，重复实验，所有数据均记录在下表。（薄片的重力、玻璃管的 图23
厚度忽略不计）
实验序号 槽中液体密度 深度 管口面积 水的深度
ρ(×103千克/米3) h(米) S(×10-4米2) H 米)
水(
1 0.1 5 0.08
2 0.2 5 0.16
0.8
3 0.3 5 0.24
4 0.3 10 0.24
5 1.0 0.06 5 0.06教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
6 0.1 5 0.10
7 0.16 5 0.16
8 0.2 5 0.20
9 0.05 3 0.06
10 0.1 3 0.12
1.2
11 0.2 3 0.24
12 0.2 8 0.24
①分析比较实验序号___（16）_____的数据及相关条件初步得出：玻璃管竖直插入
同种液体中，使薄片恰好下落时管内水的深度H 与管口面积S无关。
水
②分析比较实验序号 1、2与3（或5、6、7与 8或9、10与11）的数据及相关条件
可初步得出：玻璃管竖直插入同种液体中，（17）。
③分析比较实验序号 1、6与10（或2、8与11）的数据及相关条件可初步得出：当
玻璃管竖直插入不同种液体中，（18）。
④进一步综合分析表中数据，可初步得出：玻璃管竖直插入液体中，当
（19）时，薄片恰好下落时管内水的深度H 相同。
水
【答案】
3、4（或 11、12）；槽内液体密度一定，使薄片恰好下落时，管中水的深度
H 与玻璃管插入液体的深度 h 成正比；玻璃管插入液体的深度 h 相同，使薄
水
片恰好下落时，管中水的深度 H 与槽中液体密度 ρ 成正比；槽中液体密度
水
ρ 和玻璃管插入液体的深度 h 一定
【解析】
解：（1）探究在同一种液体中，薄片恰好下落时管内水的深度与管口面积 S
的关系，要控制槽中液体密度 ρ 和玻璃管插入液体的深度 h 不变，只改变玻
璃管的管口面积 S，故应选择实验序号 3、4（或 11、12）；
（2）由实验序号 1、2 与 3（或 5、6、7 与 8 或 9、10 与 11）的数据可知：
玻璃管竖直插入同种液体中，槽内液体密度一定，使薄片恰好下落时，管中
水的深度 H 与玻璃管插入液体的深度 h 成正比；
水
（3）由实验序号 1、6 与 10（或 2、8 与 11）的数据可知：玻璃管竖直插入
同种液体中，玻璃管插入液体的深度 h 相同，使薄片恰好下落时，管中水的
深度 H 与槽中液体密度 ρ 成正比；
水
（4）由表中数据可以得出：当玻璃管竖直插入液体中，当槽中液体密度 ρ 和
玻璃管插入液体的深度 h 相同时，薄片恰好下落时管内水的深度相同．
故答案为：（1）3、4（或 11、12）；（2）槽内液体密度一定，使薄片恰好
下落时，管中水的深度 H 与玻璃管插入液体的深度 h 成正比；（3）玻璃管
水
插入液体的深度 h 相同，使薄片恰好下落时，管中水的深度 H 与槽中液体密
水教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
度 ρ 成正比；（4）槽中液体密度 ρ 和玻璃管插入液体的深度 h 一定．
（1）运用控制变量法，探究玻璃管竖直插入同种液体中，使薄片恰好下落时
管内水的深度与管口面积 S 的关系，应控制槽中液体密度 ρ 和玻璃管插入液
体的深度 h 不变，改变玻璃管的管口面积 S；
（2）实验序号 1、2 与 3（或 5、6、7 与 8 或 9、10 与 11）的数据，槽内液
体密度一定，玻璃管的管口面积 S 相同，分析玻璃管插入液体的深度 h 和管
中水的深度 H 的关系，得出结论；
水
（3）分析比较实验序号 1、6 与 10（或 2、8 与 11）的数据，玻璃管的管口
面积 S 和玻璃管插入液体的深度 h 相同，分析槽中液体密度 ρ 和管中水的深
度 H 的关系，得出结论；
水
（4）综合分析表中数据，得出玻璃管竖直插入液体中，薄片恰好下落时管内
水的深度相同的条件．
本题考查了学生对数据处理的能力，比较难，要想做好本题目，需要对液体
压强跟液体深度和密度有一个正确的理解．
杨浦区 2016 学年度第一学期初三
期末考试物理试卷
答案及评分标准
题 号 答案及评分标准
1．C。 2．A。 3．C。 4．D 。 5．B。 6．A。 7．A。
一、20分
8．D。 9. B。 10. C。
（每题2分）
11．220；并联；能。
12．托里拆利；马德堡半球；1.01106。
13．20；3；20。
二、26分
14．9.8×104；变大；不变。
（第 22 格 2 分，
15．滑动变阻器；越大；越大。
其余每格1分）
16．1∶4；1∶1。
17．小于；等于；等于。
18．V ；R断路、R短路、R断路同时 L短路。
1
19．(1)流体密度相同时，流速越大，流体压强越小。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
(2)机翼上方空气流速快，压强小，机翼下方空气流速慢，压强
大，产生向上的压力差，所以测力计示数减小。
（3）B、C
三．7分 20．大小和方向正确 1分；作用点正确 1分。
（20、21每题2分， 21．电表填入正确 2分
22题3分） 22．连线正确 3分
F =ρ V g 2 分
浮 水 排
23． ＝1.0×103kg/m3×5×10-3米3×9.8N/kg 1
（4分） 分
＝49N 1分
①I= U/R =12V/20Ω＝0.6A 2分
2 2
② I= 0.4A
1
24．
I=I+I =0.6A+0.4A=1A 2分
1 2
（6分）
R= U/I =12V/0.4A＝30Ω 2分
1 1
四．
（26分）
① U＝IR ＝1A×5Ω＝5V 2分
1 1
② R= U/I=16V/1A＝16Ω
R= R-R =16Ω-5Ω=11Ω 2分
2 1
③ 当I=2A时，
R= U/I=16V/2A＝8Ω
25
R= R-R=8Ω-5Ω＝3Ω 2分
2 1
（8分）
当U=15V时，
2
R/R= U/U =15V/1V=15/1
2 1 2 1
R=15R =15×5Ω=75Ω 2分
2 1
∴ 3Ω≤R ≤75Ω
2
26． ① p ＝F S ＝G /S ＝16kg9.8N/kg/4102m2＝3920pa 2分
甲 甲/ 甲 甲 甲教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（8分） ② p＝4p
2 1
G /S ＝4G /S
甲 乙 乙 乙
G ＝4G
甲 乙
m g＝4ρ gV
甲 乙 乙
ρ＝m /4V 2分
乙 甲 乙
＝16kg/4103 m3＝4103 kg/m3 1分
③ ρ ＝m /V ＝16kg/8×10-3m3
甲 甲 甲
＝2×103kg/m3
ρ/ρ ＝1/2 S / S =4/1
甲 乙 甲 乙
△p △p =ρ S /ρ S 2分
甲/ 乙 甲 乙 乙 甲
=1/8 1分
说明：在计算中，有关单位错写、漏写，总扣 1分；不连续扣分。
27. 压力大小相同时，受力面积越小，压力的作用效果越显著；
（4分） 上升；阿基米德原理；液体内部压强。
28. 串；负；0～0.6A
（3分）
21.4；10；多组；多种
29.（3分）
①正确即得2分。
②4.5；5。 ③右 ④10.2
五．
计算过程：
（21分）
②U=U+U=3伏+1.5伏=4.5伏；
1 2
R = U /I =1.5V/0.3A＝5Ω
滑 滑 滑
30.（6分） ③R = U /I =1.2V/0.32A＝3.75Ω
滑 滑 滑
因为3.75Ω大于2.5Ω，所以在中点的右侧。
④第一次Rx= U /I =3V/0.3A＝10.0Ω；
x x
第二次 R= U /I =（4.5V-1.2V）/0.32A＝10.3Ω
x x x
第三次 R = U /I=4.5V/0.44A＝10.2Ω
x x x
R 平均值=（10.0Ω+10.3Ω+10.2Ω）/3=10.2Ω
x教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
①3与4、11与12
②使薄片恰好下落时管内水的深度H 与薄片在槽中的深度h成正比。
水
31.（5分） ③薄片在槽中的深度 h 相同时，使薄片恰好下落时管内水的深度 H
水
与液体密度ρ成正比。
④槽中液体密度ρ与薄片在槽中深度 h的乘积相同时。
