嘉定区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更
改答案时，用橡皮擦去，重新填涂。

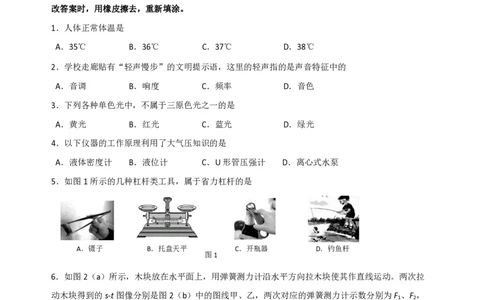

1．人体正常体温是
A．35℃ B．36℃ C．37℃ D．38℃
2．学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的
A．音调 B．响度 C．频率 D．音色
3．下列各种单色光中，不属于三原色光之一的是
A．黄光 B．红光 C．蓝光 D．绿光
4．以下仪器的工作原理利用了大气压知识的是
A．液体密度计 B．液位计 C．U形管压强计 D．离心式水泵
5．如图1所示的几种杠杆类工具，属于省力杠杆的是
A
A．镊子 B．托盘天平 C．开瓶器 D．钓鱼杆
图1
6．如图2（a）所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其作直线运动。两次拉
动木块得到的s-t图像分别是图2（b）中的图线甲、乙，两次对应的弹簧测力计示数分别为F 、F ，
1 2
则
A．F 可能大于F B．F 可能小于F
1 2 1 2
C．F 一定大于F D．F 一定等于F
1 2 1 2
7．如
s/米 S
甲
0.8 图3所
0.6 乙 A D
R 示 的
F 0.4 1 C
0.2
R
B 2
0 2 4 6 8 10 12 t/秒
(a) (b)
图2 图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可
能正确的是
A．I ＞I B．I ＞I
A D B C
C．I ＜I D．I ＝I
A B C D
8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。现从甲、乙
正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F
甲
和△F 的关系是
乙
A．△F 一定大于△F
甲 乙
B．△F 可能大于△F
甲 乙 乙
甲
C．△F 一定小于△F
甲 乙
D．△F 可能小于△F 图4
甲 乙
二、填空题（共26分）
请将结果填入答题纸的相应位置。
9.一节新干电池的电压是（1） 伏；教室中的照明灯与控制它们的电键是（2） （选填“串联”或“并
联”）连接的；通过实验研究得出“导体中的电流与导体两端电压的关系”的科学家是（3） 。
10．嘉闵高架路北段二期工程项目的建成通车，使得嘉定区和虹桥枢纽之间的联系更加畅通。该项目
全长6.46千米，如果一辆轿车以72千米/时的速度匀速通过长为2千米的平直路段，需 （4） 秒，
以轿车为参照物，路边的桥栏是 （5） （选填“运动”或“静止”）的，轿车发动机把燃料的内能转
化为机械能的冲程是（6） 冲程。
11．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人。如图5所示比赛中头号功臣朱
婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的（7） ，球在落向地面的过程中，它
的惯性（8） ，重力势能 （9） 。（后两空均选填“改变”或“不变”）。
F
2
A
F
1
B
图5 图6 图7
12．如图6所示，重为6牛，体积为0.5×103米3的物体浸没在水中时，物体受到的浮力为 （10） 牛，
方向为 (11) 。若剪断绳子的瞬间，物体受到的合力为 (12) 牛。
13．如图7所示，不计滑轮重及摩擦，物体A、B均重为20牛。当用力F 匀速提升物体A时，力F
1 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
为（13） 牛；若物体B在10秒内匀速上升5米，力F 所做的功为（14） 焦，其功率为（15） 瓦。
2
14.某导体两端的电压为 6 伏，通过它的电流为 0.3 安，10 秒内通过该导体横截面的电荷量为（16）库，
其电阻为（17） 欧。若导体两端电压为12伏，通过该导体的电流是 （18） 安。
15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两
电表指针偏转方向相反。若电路中除了R 、R 外，其它电路元件均 完好。
1 2
R
（1）电路中存在的故障可能是 （19） ； 1 A
R 2 S
（2）若用完好的灯L 分别替换 R 或R 后，闭合电键灯都能发光， 则电路中
1 2 V
的故障一定是 （20） 。 图8

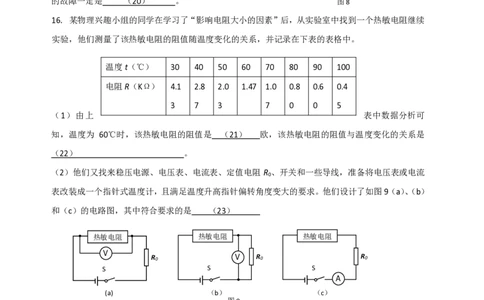

16. 某物理兴趣小组的同学在学习了“影响电阻大小的因素”后，从实验室中找到一个热敏电阻继续
实验，他们测量了该热敏电阻的阻值随温度变化的关系，并记录在下表的表格中。
温度t（℃） 30 40 50 60 70 80 90 100
电阻R（KΩ） 4.1 2.8 2.0 1.47 1.0 0.8 0.6 0.4
3 7 3 7 0 0 5
（1）由上 表中数据分析可
知，温度为 60℃时，该热敏电阻的阻值是 （21） 欧，该热敏电阻的阻值与温度变化的关系是
（22） 。
（2）他们又找来稳压电源、电压表、电流表、定值电阻 R 、开关和一些导线，准备将电压表或电流
0
表改装成一个指针式温度计，且满足温度升高指针偏转角度变大的要求。他们设计了如图9（a）、（b）
和（c）的电路图，其中符合要求的是 （23）
热敏电阻 热敏电阻 热敏电阻
V
R 0 V R 0 R 0
S S S
A
(a) （b） （c）
图9
三．作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
17．如图10所示，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。
18．重为10牛的物体静止在水平面上，用力的图示法在图11中画出物体受到的重力G。
19．将电流表
B 法线
或电压表的
3
O
图10 图11 图12教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
符号填入图12中的〇里，使电键闭合后灯L 、L 并联且都能发光。
1 2
四．计算题（共22分）
请将计算过程和答案写入答题纸的相应位置。
20．质量为2千克的水温度从60℃降低到10℃。[c ＝4.2×103焦/（千克·℃）]
水
求：水放出的热量Q 。
放

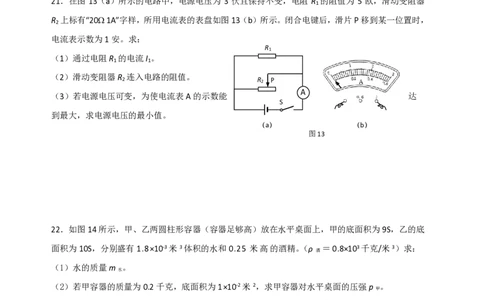

21．在图 13（a）所示的电路中，电源电压为 3 伏且保持不变，电阻 R 的阻值为 5 欧，滑动变阻器
1
R 上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。闭合电键后，滑片P移到某一位置时，
2
电流表示数为1安。求：
R
1
（1）通过电阻R 的电流I 。
1 1
（2）滑动变阻器R 连入电路的阻值。
2 R P
2
A
（3）若电源电压可变，为使电流表A的示数能 达
S
到最大，求电源电压的最小值。
（a） （b）
图13
22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底
面积为10S，分别盛有1.8×10-3米3体积的水和0.25 米高的酒精。（ρ ＝0.8×103千克/米3）求：
酒
（1）水的质量m 。
水
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p 。
甲
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，
以下方法可行的是 （选填“A”、“B”或“C”）。并计算出抽出（或加入）的ΔV或Δh。
A 抽出ΔV体积的水和酒精
B 加入Δh高的水和酒精
甲 乙
C 抽出Δh高的水和酒精
图14教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
五．实验题（共18分）
请根据要求在答题纸的相应位置作答。
23．实验室中， （1）是测量力的工具；测量物体的质量时，应将 （2）放在天平的右盘内。为使图
15（a）的杠杆处于水平平衡，应将平衡螺母向 （3） 调节，图15（b）的实验仪器在连接时， （4）
（选填“能”或“不能”）直接连在电源两端。
V
3 15 0 10 20 30 40 50 60 70 80 90 cm
（a） （b）
图15 图16
24．在“验证凸透镜成像规律”的实验中，当处于图16所示位置时，在光屏上得到了清晰的烛焰像，
可判断这个像是 （5） (选填“放大”或“缩小”)的；保持透镜位置不变，若将蜡烛移至 10 厘米
刻度处，为了在光屏上再次成清晰的像，应将光屏 （6） （选填“靠近”或“远离”）凸透镜移动。
在“探究平面镜成像的特点”实验中，用玻璃板代替平面镜的目的是 （7） ，若在水平桌面
上无论怎样移动玻璃板后的蜡烛B，都无法使它与玻璃板前蜡烛A的像完全重合，出现这种情况的原
因可能是 （8） 。（选填合理选项）①玻璃板未竖直放置；②蜡烛 A、B 不等大；③蜡烛 A
离玻璃板太近。
25. 在做“用电流表、电压表测电阻”的实验中，连接电路时电键必须处于 （9） 状态（选填
“断开”或“闭合”）。现有待测电阻R 、滑动变阻器、电压表、电流表、电键、若干导线和多节干
x
电池，小李按照图 17（a）所示的电路正确连接电路，在闭合电键前，他应将滑动变阻器的滑片 P
移到 （10） （选填“A”或“B”）端，闭合电键后测得 R 两端的电压是 4 伏，电流表示数如
x
图17（c）所示是 （11） 安，计算此时电阻R 的阻值是 （12） 欧。实验时要测量多组数
x
据，以便将计算结果取平均值来减小误差，下列做法可行的是 （13） 。
A．按
照 图 17
（a）所示
的电路，
（a） （b） 图 1 7 （c） 移动滑动
变阻器的教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
滑片P的位置；
B．按照图17（b）所示的电路，多更换几个相同的待测电阻R ；
x
C．按照图17（b）所示的电路，改变串联干电池的节数；
26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。如图18所
示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸
入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。他们读出测力计示数F，并测得容器对桌
面的压力F ，并根据相关物理量计算出物体所受浮力F ，将数据记录在表一、表二中。
桌 浮
表一 物体甲的重为30N 表二 物体乙的重为40N
实验 F（N） F F （N） 实验 F（N） F （N） F （N）
浮 桌 浮 桌
序号 （N） 序号
1 20 10 60 6 30 10 60
2 16 14 64 7 25 15 65
3 12 18 68 8 18 22 72
4 8 22 72 9 10 30 80 图18
5 4 22 76 10 8 30
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入
同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
③小徐分析比较实验序号 1、2、3、4（或 6、7、8、9）F 变化量与 F 变化量的关系后得出初
桌 浮
步结论： （16） 。
④进一步分析表一和表二的数据，可得实验序号10的F 的大小为 （17） 牛。
桌教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2016学年嘉定区九年级第一次质量调研理化试卷
物理部分答案要点和评分参考
题 号 答案要点及评分说明
一、16分
1．C。 2．B。 3．A。 4．D。 5．C。 6．D。 7．B。 8．C。
（每题2分）
9．（1）1.5； （2）串联； （3）欧姆。
10．（4）100； （5）运动； （6）做功。
11．（7）运动状态； （8）不变； （9）改变。
二、26分 12．（10）4.9； （11）竖直向上； （12）1.1。
说明：第(19)、 13．（13）20； （14）100； （15）10。
(20)、(23)空 14．（16）3 ； （17）20 ； （18）0.6 。
每空2分，其 15．（19）R 短路；R 断路；R 断路且R 短路。（只答对部分内容得1分，
1 1 1 2
余每空1分 答全得2分，答错得0分）
（20）R 短路。
1
16．（21）1470； （22）热敏电阻阻值随温度的升高而越小。
（23）（b）和（c）。（只答对部分内容得1分，答全得2分，答错得0分）
17．入射光线正确1分，度数1分。
三、8分
18．作用点、大小和方向各1分。
（2+3+3分）
19．填写正确得3分，有错得0分。
Q =cmΔt 2分
放
20．
四、22分 =4.2×103焦/（千克·℃）×2千克×（60℃－10℃）1分
（4分）
=4.2×105焦 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）I ＝U /R ＝3伏/5欧＝0.6安 2分
1 1 1
（2）I ＝I－I ＝1安－0.6安＝0.4安 1分
2 1
R ＝U /I ＝3伏/0.4安＝7.5欧 2分
2 2 2
（3）电流表最大读数为3安，
21．
当通过R
2
的电流最大，通过R
1
的电流最小时，电源电
（8分） 压最小 I 1小 ＋I 2大 ＝I 2大 1分
I ＝I －I
1小 大 2大
＝3安－1安＝2安 1分
U ＝U ＝I R ＝2安×5欧＝10伏 1分
小 1小 1小 1
（1）m ＝ρ V
水 水
＝1×103千克/米3×1.8×10-3米3 ＝ 1.8千克 3分
（2）F ＝G +G ＝（m +m ）g
甲 水 甲 水 甲
＝（1.8千克+0.2千克）×9.8牛/千克
＝19.6牛 1分
p ＝F /S
甲 甲 甲
＝19.6牛/（1×10-2米2）＝1.96×103帕 2分
22．
（3）B； 1分
（10分） p 水 ＝p 酒
ρ gh ＝ρ gh
水 水 酒 酒
1×103千克/米3h ＝0.8×103千克/米3 ×0.25米
水
h ＝0.2米 1分F
水
’＝F ’
水 酒
ρ gh ’S ＝ρ gh ’S
水 水 水 酒 酒 酒
ρ g（h +△h）9S＝ρ g（h +△h）10S 1分
水 水 酒 酒
1×103千克/米3（0.2米+△h）×9＝0.8×103千克/米3
（0.25米+△h）×10
△h＝0.2米 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
23．
（1）弹簧测力计；（2）砝码；（3）右；（4）能。
（4分）
24．
（5）缩小；（6）靠近；（7）方便确定像的位置；（8）①②。
（4分）
25．
（9）断开 （10）B；（11） 0.2A；（12）20欧；（13）A、C
（5分）
五、18分
26．
（14）1、6或4、8
（5分）
（15）容器底对物体有向上的支持力
第（16）
（16）同一柱形物体浸入同一柱形容器的液体中，F 的变化
桌
2 分其余
量等于F 的变化量。
浮
每空共 1
（17）82
分）
2016 学年嘉定区九年级第一次质量调研理化试卷
（满分150 分，考试时间 100 分钟）
物 理 部 分
考生注意： 1．本试卷物理部分含五大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题
一律无效。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更
改答案时，用橡皮擦去，重新填涂。
1．人体正常体温是
A．35℃ B．36℃ C．37℃ D．38℃
【答案】
C
【解析】
解：人的体温是相对恒定的，正常情况下，人的体温在 37℃左右，变化幅度很小．
故选C．
根据对自己正常体温的了解作答．
对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学知识教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
对身边的如：人高、教室高、一步长、步行速度、体温、气温等等，多观察多思考，必
要时做出正确判断．
2．学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的
A．音调 B．响度 C．频率 D．音色
【答案】
B
【解析】
解：学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音的大小，因此是
指声音特性中的响度．
故选B．
响度是指声音的大小，音调指声音的高低，音色是指除了音调和响度之外声音的另一特
征，频率是指振动的快慢，可以影响到音调的高低．
音调和响度的概念很容易混淆，但是却是考试的热点内容之一，所以一定要注意进行认
真的区分．
3．下列各种单色光中，不属于三原色光之一的是
A．黄光 B．红光 C．蓝光 D．绿光
【答案】
A
【解析】
解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此
红、绿、蓝被称为色光的三原色．而黄光不属于三原色之一．
故选A．
彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色
光的三原色．
光的三原色需要牢固记忆和掌握；色光的三原色和颜料的三原色容易混淆，要正确区分．
4．以下仪器的工作原理利用了大气压知识的是
A．液体密度计 B．液位计 C．U形管压强计 D．离心式水泵
【答案】
D
【解析】
解：A、密度计是利用浮力的知识制作而成的，故A 不符合题意；
B、液位计，它是利用连通器的知识制作的，故 B不符合题意；
C、U形管压强计是利用连通器的原理工作的，故 C 不符合题意；
D、离心式水泵是利用大气压将水压上来的，故 D符合题意．
故选D．
分别从密度计、U形管压强计、液位计、离心式水泵工作原理分析，判断是否利用大气压
工作．
解答本题的关键是学生对密度计、U形管压强计、液位计、离心式水泵的原理要有一个明教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
确的认识，然后方可知道是否利用大气压工作的，利用大气压的生活例子是很多的，学
习时，多举例、多解释．
5．如图1所示的几种杠杆类工具，属于省力杠杆的是
A
A．镊子 B．托盘天平 C．开瓶器 D．钓鱼杆
图1
【答案】
C
【解析】
解：
A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；
B、托盘天平在使用过程中，动力臂等于阻力臂，是等臂杠杆；
C、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、钓鱼杆在使用过程中，动力臂小于阻力臂，是费力杠杆．
故选C．
结合生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于
哪种类型的杠杆．
此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；
②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂．
6．如图2（a）所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其作直线运动。两次拉
动木块得到的s-t图像分别是图2（b）中的图线甲、乙，两次对应的弹簧测力计示数分别为F 、F ，
1 2
则
A．F 可能大于F B．F 可能小于F
1 2 1 2
s/米
C．F 一定大于F 甲D． F 一定等于F
1 2 0.8 1 2
0.6 乙
F 0.4
0.2
0 2 4 6 8 10 12 t/秒
【答案】(a ) (b)
图2
D
【解析】
解：由图中可知，木块两次都进行匀速直线运动，拉力等于滑动摩擦力，滑动摩擦力相
等，拉力F相等，即F=F ；
1 2
故选D．
弹簧测力计拉动木块在水平面上匀速直线运动时，水平方向上木块受到拉力和滑动摩擦
力作用，拉力和滑动摩擦力是一对平衡力．
本题通过图象可以判断木块进行匀速直线运动，匀速直线运动的物体受到平衡力作用，
根据平衡力条件判断拉力和滑动摩擦力大小关系．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
7．如图 3 所示的电路，电源电压不变。闭合开关 S 后，两电阻正常工作，比较 A、B、C、D 四处的
电流大小，其中可能正确的是
S
A．I ＞I B．I ＞I
A D B C
A D
C．I A ＜I B D．I C ＝I D R 1 C
【答案】
R
B 2
B
【解析】
解：由图可知，A和D处测量的是干路中的总电流，B和C处测量的是两支路的电流，故
I=I=I+I．所以 I＞I，I=I，I＞I．故ACD错误；
A D B C A B A D D C
因用电器的阻值不能判断，故不能确定 I 和I 的关系，因此 I＞I 有可能．
B C B C
故选B．
根据并联电路中干路的电流等于各支路电流之和的特点分析，同时根据欧姆定律可知：
在两端的电压相同时，用电器的阻值不能判断时，通过用电器的电流大小就不能判断．
此题主要考查的是学生对并联电路中电流规律的理解和掌握，基础性题目．

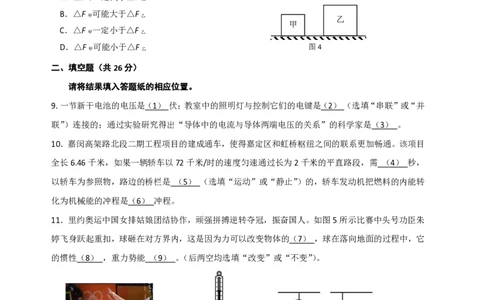

8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。现从甲、乙
正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F
甲
和△F 的关系是
乙
A．△F 一定大于△F
甲 乙
B．△F 可能大于△F 乙
甲 乙 甲
C．△F 一定小于△F
甲 乙
图4
D．△F 可能小于△F
甲 乙
【答案】
C
【解析】
解：（1）两个正方体的边长分别为 h 和h ，
甲 乙
由p= = = = = =ρgh可知：
当两物体对水平面的压强相同，则 p =p ，
甲 乙
即ρ gh =ρ gh ，已知实心均匀正方体甲、乙分别放在水平地面上，它们对地面的
甲 甲 乙 乙
压强相等．
由于h ＜h ，则ρ ＞ρ ；
甲 乙 甲 乙
（2）已知，两物体对水平面的压强相同，则 p =p ，S ＜S ，
甲 乙 甲 乙
由p= 可得，它们对地面的压力 F ＜F ，
甲 乙
（3）现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，即 V
剩甲
=V ，
剩乙
则F =G =ρ V g，F =G =ρ V g，
剩甲 剩甲 甲 剩甲 剩乙 剩乙 乙 剩乙
因为ρ ＞ρ ；
甲 乙
所以F ＞F ．
剩甲 剩乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
△F =F -F ，△F =F -F ，
甲 甲 剩甲 乙 乙 剩乙
因为F ＜F ，
甲 乙
甲、乙对地面的压力变化量△F 和△F 的关系是△F 一定小于△F ．
甲 乙 甲 乙
故选C．
由于两个物体都是规则的实心正方体物体，可利用 p=ρgh 先判断出两个物体的密度的关
系，对地面压力变化量就等于截去的部分的重力，根据 F=ρVg和密度的关系即可得出对
地面压力变化量关系．
本题是典型的柱状固体的压强问题，要根据已知条件，灵活选用压强计算式p= 、p=ρgh、
ρ= （适用于实心柱体对支撑面的压强）进行分析解答．
二、填空题（共26分）请将结果填入答题纸的相应位置。
9.一节新干电池的电压是（1） 伏；教室中的照明灯与控制它们的电键是（2） （选填“串联”或“并
联”）连接的；通过实验研究得出“导体中的电流与导体两端电压的关系”的科学家是（3） 。
【答案】
1.5；串联；欧姆
【解析】
解：一节新干电池的电压是 1.5V，教室中的照明灯与控制它们的电键是串联；
在电阻一定时，通过导体的电流与导体两端电压成正比；在电压一定时，通过导体的电
流与电阻成反比．这就是著名的欧姆定律，是由德国物理学家欧姆最早发现并总结得出
的．
故答案为：1.5；串联；欧姆．
一节新干电池的电压为1.5V；教室中的照明灯与控制它们的电键是串联，根据对物理学
家欧姆成就的了解作答．
此题考查了常见电压、开关与各用电器的连接方式、科学家的贡献，是一道基础性题目．
10．嘉闵高架路北段二期工程项目的建成通车，使得嘉定区和虹桥枢纽之间的联系更加畅通。该项目
全长6.46千米，如果一辆轿车以72千米/时的速度匀速通过长为2千米的平直路段，需 （4） 秒，
以轿车为参照物，路边的桥栏是 （5） （选填“运动”或“静止”）的，轿车发动机把燃料的内能转
化为机械能的冲程是（6） 冲程。
【答案】
100；运动；做功
【解析】
解：轿车的速度v=72km/h=20m/s，
由v= ，可得轿车的运动时间：
t= = =100s；
以轿车为参考物，路边的桥栏的位置相对于参照物的位置发生改变，所以路边的桥栏是
运动的；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中把
燃料释放的内能转化为机械能的冲程是做功冲程．
故答案为：100； 运动；做功．
（1）已知路程与速度，由速度公式的变形公式可以求出小轿车的运动时间；
（2）如果物体相对于参照物的位置保持不变，则物体是静止的，否则物体是运动的；
（3）热机是将内能转化为机械能的机器，它的一个工作循环包括四个冲程：吸气、压缩、
做功、排气冲程，其中压缩冲程是将机械能转化为内能；做功冲程是将内能转化为机械
能．
本题考查了求运动时间、判断轿车的运动状态以及热机的能量转化情况，应用速度公式
即可正确解题．
11．里约奥运中国女排姑娘团结协作，顽强拼搏逆转夺冠，振奋国人。如图5所示比赛中头号功臣朱
婷飞身跃起重扣，球砸在对方界内，这是因为力可以改变物体的（7） ，球在落向地面的过程中，它
的惯性（8） ，重力势能 （9） 。（后两空均选填“改变”或“不变”）。
F
2
A
F
1
B
图5 图6 图7
【答案】
运动状态；不变；改变
【解析】
解：女排比赛中头号功臣朱婷飞身跃起重扣，改变了排球的运动方向，球砸在对方界内，
是因为力可以改变物体的运动状态；
球在落向地面的过程中，质量不变，所以它的惯性不变；高度降低，所以重力势能变小
（改变）．
故答案为：运动状态；不变；改变．
①力可以改变物体的运动状态，力可以使物体发生形变；
②惯性的大小与物体的质量有关，与运动状态无关；
③物体重力势能与物体质量与高度有关，在质量一定时，物体高度越大，物体重力势能
越大．
本题考查了力的作用效果、影响惯性与重力势能大小的因素等问题，熟练掌握基础知识
即可正确解题．
12．如图6所示，重为6牛，体积为0.5×103米3的物体浸没在水中时，物体受到的浮力为 （10） 牛，
方向为 (11) 。若剪断绳子的瞬间，物体受到的合力为 (12) 牛。
【答案】
4.9；竖直向上；1.1
【解析】
解：
（1）因为物体浸没在水中，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以物体排开水的体积V =V =0.5×10-3m3，
排 物
物体受到的浮力：
F =ρ gV =1.0×103kg/m3×9.8N/kg×0.5×10-3m3=4.9N，浮力方向是竖直向上的；
浮 水 排
（2）若剪断绳子的瞬间，物体受到重力和浮力的作用，
受到的合力：
F =G-F =6N-4.9=1.1N．
合 浮
故答案为：4.9；竖直向上；1.1．
（1）物体完全浸没后，物体排开水的体积等于物体的体积，利用阿基米德原理的推导公
式求物体受到的浮力，浮力方向竖直向上．
（2）先分析剪断绳子瞬间时物体的受力情况，再利用在同一直线上方向相反的二力的合
成求解．
本题考查物体所受浮力大小的计算以及合力大小的计算，要掌握：同一直线上力的合成
方法：当两力在同一直线上，方向相反时，合力等于二力之差、方向与较大的力的方向
相同．
13．如图7所示，不计滑轮重及摩擦，物体A、B均重为20牛。当用力F 匀速提升物体A时，力F
1 1
为（13） 牛；若物体B在10秒内匀速上升5米，力F 所做的功为（14） 焦，其功率为（15） 瓦。
2
【答案】
20；100；10
【解析】
解：因为滑轮组、绳重和摩擦均不计，所以：
物体A使用的是定滑轮滑轮，不省力，拉力 F=20N；
1
物体A使用的是定滑轮，不省力，拉力 F=G=20N，
1
拉力所做的功W=Fs=20N×5m=100J，
1
拉力的功率P= = =10W．
故答案为：20；100；10．
在不考虑动滑轮重、绳重和摩擦的条件下，使用定滑轮时不省力，即 F=G ，使用动滑轮
物
可以省一半力，即F= G ；
物
不计滑轮重及摩擦，拉力 F等于物体的重力G，根据 W=Fs计算拉力所做的功；根据 P=
计算拉力的功率．
本题考查考查了对定滑轮和动滑轮工作特点、功和功率计算的理解与掌握情况，比较简
单．
14.某导体两端的电压为 6 伏，通过它的电流为 0.3 安，10 秒内通过该导体横截面的电荷量为（16）库，
其电阻为（17） 欧。若导体两端电压为12伏，通过该导体的电流是 （18） 安。
【答案】
3；20；0.6
【解析】教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
解：
（1）由I= 得10秒内通过导体横截面的电荷量：
Q=It=0.3A×10s=3C，
（2）由欧姆定律可得：
R= = =20Ω；
（3）电阻的大小与所加电压和通过电流的大小无关，若导体两端电压为12V，导体电阻
不变，还是20Ω，
此时通过该导体的电流：
I′= = =0.6A．
故答案为 3；20；0.6．
（1）已知电流和时间，根据公式 Q=It可求导体横截面的电荷量．
（2）已知导体两端的电压和通过它的电流，根据欧姆定律可求导体的电阻；
（3）导体的电阻是导体阻碍电流的性质，与所加电压和通过电流的大小无关，再利用欧
姆定律求导体两端电压为 12V时通过该导体的电流．
本题考查电阻、电流和电量的计算，关键是欧姆定律的应用，还要知道影响电阻大小的
因素是材料、长度、横截面积和温度．
15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两
电表指针偏转方向相反。若电路中除了R 、R 外，其它电路元件均 完好。
1 2
R
（1）电路中存在的故障可能是 （19） ； 1 A
R 2 S
（2）若用完好的灯L 分别替换 R 或R 后，闭合电键灯都能发光， 则电路中
1 2
V
的故障一定是 （20） 。
图8
【答案】
R 短路或R 断路或R 断路且 R 短路；R 短路
1 1 1 2 1
【解析】
解：因为两电表指针偏转方向相反，说明一个表示数增大，一个表示数减小：
（1）若是电流表的示数变大，则电路有短路处，电压表示数减小，说明 R 短路；
1
若是电流表的示数变小，则电路有断路处，电压表示数增大，说明 R 断路或 R 断路且R
1 1 2
短路；
故电路的故障为：R 短路或 R 断路或 R 断路且R 短路；
1 1 1 2
（2）若用完好的灯L 分别替换 R 或R 后，闭合电键灯都能发光，说明电路为短路，则电
1 2
路中的故障一定是R 短路．
1
故答案为：（1）R 短路或 R 断路或R 断路且R 短路；（2）R 短路．
1 1 1 2 1
电路故障有两种情况：短路或断路．电流表示数变大，说明电路电阻减小，所以是某一
电阻短路，根据电压表的变化判断短路之处；
电流表示数减小为零，说明电路断路，若电压表示数不为零，则与电压表并联的电路断
路．
题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的
含义．
16. 某物理兴趣小组的同学在学习了“影响电阻大小的因素”后，从实验室中找到一个热敏电阻继续教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
实验，他们测量了该热敏电阻的阻值随温度变化的关系，并记录在下表的表格中。
温度t（℃） 30 40 50 60 70 80 90 100
电阻R（KΩ） 4.1 2.8 2.0 1.47 1.0 0.8 0.6 0.4
3 7 3 7 0 0 5
（1）由上 表中数据分析可
知，温度为 60℃时，该热敏电阻的阻值是 （21） 欧，该热敏电阻的阻值与温度变化的关系是
（22） 。
（2）他们又找来稳压电源、电压表、电流表、定值电阻 R 、开关和一些导线，准备将电压表或电流
0
表改装成一个指针式温度计，且满足温度升高指针偏转角度变大的要求。他们设计了如图9（a）、（b）
和（c）的电路图，其中符合要求的是 （23）
热敏电阻 热敏电阻 热敏电阻
V
R 0 V R 0 R 0
S S S
A
(b) （b） （c）
图9
【答案】
1470；热敏电阻阻值随温度的升高而减小．；（b）和（c）
【解析】
解：（1）由表中数据可知，当温度为 60℃时，该热敏电阻的阻值是 1.47KΩ=1470Ω；
由表中数据知，温度越高，电阻越小，即热敏电阻阻值随温度的升高而减小；
（2）（a）（b） 图中，因热敏电阻与定值电阻串联，又热敏电阻阻值随温度的升高而
越小，根据分压原理，当温度升高时，热敏电阻的电压减小；由串联电路电压的规律，
定值电阻的电压增大，所以（a）图中，电压表测热敏电阻的电压，不符合要求，（b）
图中，电压压表测定值电阻的电压，符合要求；
（c）图中，热敏电阻与定值电阻串联，电流表测电路的电流，当温度升高时，热敏电阻
的电阻减小，电路的总电阻减小，根据欧姆定律，电路中的电流增大，符合要求；
选（b）和（c）．
故答案为：（1）1470； 热敏电阻阻值随温度的升高而减小；（2）（b）和（c）．
（1）由表中数据得出温度为 60℃时，该热敏电阻的阻值，分析表中数据得出热敏电阻的
阻值与温度变化的关系；
（2）（a）（b） 分析电路的连接，由热敏电阻阻值随温度的升高而越小结合分压原
理和串联电路电压的规律确定符合题意的图；
（c）根据热敏电阻阻值随温度的升高而越小，由串联电阻的规律和欧姆定律确定是否符
合题意．
本题考查串联电路的规律及欧姆定律及从表中获取有效信息的能力，为中考的热点问题．
三．作图题（共8分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
17．如图10所示，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。
【答案】
解：由反射角为30°，可得入射角也为 30°，在法线右侧画出入射光线，度数等于反射
角为30°即可，如图所示：
【解析】
根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法
线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．
由于题目已经作出法线，根据反射角等于入射角在同一平面内法线的另一侧画出入射光
线即可，注意完成题目的要求．要注意入射角是入射光线与法线之间的夹角．
18．重为10牛的物体静止在水平面上，用力的图示法在图11中画出物体受到的重力G。
【答案】
解：物体受到的重力方向竖直向下，作用点在重心，大小为 10N，可确定标度为 5N，故
画重力的图示如图：
【解析】
根据力的图示的定义，将小球所受重力的大小、方向和作用点表示出来即可．
本题考查了力的图示的作法，要注意与力的示意图的区别，在设定标度时，要注意力必
须是标度的整数倍．线段要有截取痕迹，在线段末端标出力的大小．
19．将电流表或电压表的符号填入图12中的〇里，使电键闭合后灯L 、L 并联且都能发光。
1 2
【答案】
B 法线
解：由图可
知，电流从
3
正极出来，
经开关可
O
到达第一
图10 图11 图12
只灯泡，若
上边的电表是电压表，则两灯只能串联，组不成并联电路，所以上边的电表是电流表；
若右边的电表是电流表，则电路是短路，所以只能是电压表；下面中间的电表就在干路教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
上了，所以中间的电表是电流表．
这样，两灯并联，上边的电流表测右侧灯泡的电流，下边中间的电流表测干路中电流，
电压表测并联电路的电压．如图所示：
【解析】
（1）填入电流表或电压表的符号的依据是：电流表与被测电路串联，电压表与被测电路
并联；
（2）要使两灯并联，就要使两灯分别在一个支路，这就要求电流从电源出来要分叉，分
别通过两个灯泡．
本题考查了电流表和电压表的使用，知道电流表与被测电路串联，电压表与被测电路并
联即可．
四．计算题（共22分）请将计算过程和答案写入答题纸的相应位置。
20．质量为2千克的水温度从60℃降低到10℃。[c ＝4.2×103焦/（千克·℃）]
水
求：水放出的热量Q 。
放
【答案】
解：Q =cm△t=4.2×103J/（kg•℃）×2kg×（60℃-10℃）=4.2×105J．
放
答：水放出的热量Q 为4.2×105J．
放
【解析】
知道水的质量、水的比热容、水的温度降低值，利用放热公式 Q =cm△t求水放出的热量．
放
本题考查了学生对放热公式 Q =cm△t的掌握和运用，注意温度降低（△t）、降低到（末
放
温）、降低了（△t）的区别．
21．在图 13（a）所示的电路中，电源电压为 3 伏且保持不变，电阻 R 的阻值为 5 欧，滑动变阻器
1
R 上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。闭合电键后，滑片P移到某一位置时，
2
电流表示数为1安。求：
R
（1）通过电阻R 的电流I 。 1
1 1
（2）滑动变阻器R 连入电路的阻值。
2
R P
2
（3）若电源电压可变，为使电流表A的示数能 达
A
到最大，求电源电压的最小值。 S
（a） （b）
【答案】 图13教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
解：（1）电源电压为 3V，根据并联电路电压的规律，即电阻 R 的电压为3V，
1
根据欧姆定律，通过电阻 R 的电流I= =0.6A；
1 1
（2）电流表示数为1安，即电路的总电流，根据并联电路电流的规律，通过滑动变阻器
R 的电流 I=I-I=1A-0.6A=0.4A； 则变阻器连入电路中的电阻 R= =7.5Ω；
2 2 1 2
（3）滑动变阻器R 上标有“20Ω 1A”字样的含义：表示变阻器的最大阻值为 20Ω，允
2
许通过的最大电流为1A，由题意知，电流表最大读数为 3安，
当通过R 的电流最大，通过 R 的电流最小时，根据欧姆定律，R 的电压即电源电压最小，
2 1 1
根据并联电路电流的规律：I +I =I
1小 2大 2
大
所以，I =I -I =3A-1A=2A；
1小 大 2大
根据欧姆定律，电源电压的最小值 U =U =I R=2A×5Ω=10V．
小 1小 1小 1
答：（1）通过电阻 R 的电流 I 为0.6A；
1 1
（2）滑动变阻器R 连入电路的阻值为 7.5Ω；
2
（3）若电源电压可变，为使电流表 A的示数能达到最大，电源电压的最小值为 10V．
【解析】
（1）分析电路的连接，根据欧姆定律求通过电阻 R 的电流；
1
（2）根据并联电路电流的规律和欧姆定律求变阻器连入电路中的电阻 R；
2
（3）由滑动变阻器R 上标有“20Ω1A”字样的含义，根据图中电流表接线柱的连接确定
2
电路中的最大电流，根据并联电路电流的规律求出通过 R 的最小电流，由欧姆定律求 R
1 1
的最小电压，即电源电压．
本题考查并联电路的规律及欧姆定律的应用．难度中等．
22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底
面积为10S，分别盛有1.8×10-3米3体积的水和0.25 米高的酒精。（ρ ＝0.8×103千克/米3）求：
酒
（1）水的质量m 。
水
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p 。
甲
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，
以下方法可行的是 （选填“A”、“B”或“C”）。并计算出抽出（或加入）的ΔV或Δh。
A 抽出ΔV体积的水和酒精
B 加入Δh高的水和酒精
甲 乙
【答案】 图14 C 抽出Δh高的水和酒精
B
【解析】教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
解：（1）由 ρ= 可得，
m =ρ V=1×103千克/米 3×1.8×10-3米3=1.8千克；
水 水
（2）F =G +G =（m +m ）g
甲 水 甲 水 甲
=（1.8千克+0.2 千克）×9.8牛/千克
=19.6牛
p = = =1.96×103帕
甲
（3）①水和酒精对甲、乙容器底部的压强相等，抽出△V体积的水和酒精，甲的底面积
为9S，乙的底面积为10S，水减小的水的深度大于酒精的深度，可得 p ′＜p ′
水 酒
，F ＜F ，故不可行；
水 酒
②因为水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精
的压力相等，由F=pS可知，应加入△h高的水和酒精，故选 B；
p =p
水 酒
ρ gh =ρ gh
水 水 酒 酒
1×103千克/米 3h =0.8×103千克/米 3×0.25米
水
解得，h =0.2 米
水
由题意知，F =F
水 酒
ρ gh ′S =ρ gh ′S
水 水 水 酒 酒 酒
ρ g（h +△h）×9S=ρ g（h +△h）×10S，
水 水 酒 酒
1×103千克/米 3（0.2米+△h）×9=0.8×103千克/米 3
（0.25米+△h）×10
解得，△h=0.2米．
③由②知，如抽出△h高的水和酒精，
则ρ g（h -△h）×9S=ρ g（h -△h）×10S，
水 水 酒 酒
1×103千克/米 3（0.2米-△h）×9=0.8×103千克/米 3
（0.25米-△h）×10
解得，△h=-0.2米．
故应加入的△h 为0.2米．
答：（1）水的质量 m 为 1.8千克；
水
（2）甲容器对水平桌面的压强 p 1.96×103帕；（3）B；加入的△h为0.2 米．
甲
（1）已知水的体积和密度，利用密度公式的变形 m=ρV 可求质量；
（2）已知水的质量，利用 G=mg求出重力，再根据压强公式 p= = 可求甲容器
对水平桌面的压强p ．
甲
（3）根据液体的压力，F=pS 进行分析解答．
本体主要考查密度公式的应用，是一道综合题．
五．实验题（共18分）请根据要求在答题纸的相应位置作答。
23．实验室中， （1）是测量力的工具；测量物体的质量时，应将 （2）放在天平的右盘内。为使图
15（a）的杠杆处于水平平衡，应将平衡螺母向 （3） 调节，图15（b）的实验仪器在连接时， （4）
（选填“能”或“不能”）直接连在电源两端。
V
3 15 0 10 20 30 40 50 60 70 80 90 cm
（a） （b）
图15 图16教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【答案】
弹簧测力计；砝码；右；能
【解析】
解：
（1）实验室中，弹簧测力计是测量力的工具；
（2）用天平测量物体的质量时，应将砝码放在天平的右盘内；
（3）杠杆左端下沉，为了使杠杆在水平位置平衡，应将杠杆两端的螺母向右调；
（4）电压表内阻很大，可以直接接在电源两端测电源电压．
故答案为：弹簧测力计；砝码；右；能．
（1）在物理实验室中，我们用弹簧测力计来测量力；
（2）在使用天平测量物体质量时，应将物体放在天平的左盘内，砝码放在右盘内；
（3）如果杠杆左端下沉，应向右调节平衡螺母，如果杠杆右端下沉，应向左调节平衡螺
母，使杠杆在平衡位置平衡；
（4）电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠
近电源的负极；③所测电压不能超过电压表的量程．
本题考查了弹簧测力计、天平、杠杆以及电压表的使用，属于基础性题目．
24．在“验证凸透镜成像规律”的实验中，当处于图16所示位置时，在光屏上得到了清晰的烛焰像，
可判断这个像是 （5） (选填“放大”或“缩小”)的；保持透镜位置不变，若将蜡烛移至 10 厘米
刻度处，为了在光屏上再次成清晰的像，应将光屏 （6） （选填“靠近”或“远离”）凸透镜移动。
在“探究平面镜成像的特点”实验中，用玻璃板代替平面镜的目的是 （7） ，若在水平桌面
上无论怎样移动玻璃板后的蜡烛B，都无法使它与玻璃板前蜡烛A的像完全重合，出现这种情况的原
因可能是 （8） 。（选填合理选项）①玻璃板未竖直放置；②蜡烛 A、B 不等大；③蜡烛 A
离玻璃板太近。
【答案】
缩小；靠近；便于确定像的位置；①②
【解析】
解：（1）由图可知，u＞v，此时物距在二倍焦距以外，所成的像的性质是倒立、缩小的
实像；
若固定凸透镜不动，若将蜡烛移至 10厘米刻度处，即物距变大，则像距必然减小，因此
光屏应该靠近凸透镜移动，才可在屏上得到一个清晰的像．
（2）在探究“平面镜成像的特点”时，用玻璃板代替平面镜的目的是玻璃板不但反射光
成像，还能透光看到玻璃板后面的蜡烛，便于确定像的位置；
由平面镜的成像特点“像物关于镜面对称”可知，玻璃板如果不竖直，蜡烛 A、B不等大，
蜡烛B都无法使它与玻璃板前蜡烛 A的像完全重合．
故答案为：缩小；靠近；便于确定像的位置；①②．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）根据凸透镜成像规律分析答题，凸透镜成像规律：
u＜f，成正立、放大的虚像，应用：放大镜；
u＞2f，成倒立、缩小的实像，2f＞v＞f，应用：照相机；
2f＞u＞f，成倒立、放大的实像，v＞2f，应用：幻灯机；
像距与物距的关系：物近像远像变大，物远像近像变小．
（2）根据平面镜不能透光，只能反射光，不能确定出像的位置，而玻璃板不但反射光成
像，还能透光看到玻璃板后面的蜡烛这一特点分析；实验时玻璃板要竖直放置，如果不
竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．
本题是平面镜和凸透镜的成像特点的实验，理解它们的成像规律是解答此题的关键．
25. 在做“用电流表、电压表测电阻”的实验中，连接电路时电键必须处于 （9） 状态（选填
“断开”或“闭合”）。现有待测电阻R 、滑动变阻器、电压表、电流表、电键、若干导线和多节干
x
电池，小李按照图 17（a）所示的电路正确连接电路，在闭合电键前，他应将滑动变阻器的滑片 P
移到 （10） （选填“A”或“B”）端，闭合电键后测得 R 两端的电压是 4 伏，电流表示数如
x
图17（c）所示是 （11） 安，计算此时电阻R 的阻值是 （12） 欧。实验时要测量多组数
x
据，以便将计算结果取平均值来减小误差，下列做法可行的是 （13） 。
A．按
照 图 17
（a）所示
的电路，
移动滑动
（a） （b） 图 1 7 （c）
变阻器的
滑片P的位置；
B．按照图17（b）所示的电路，多更换几个相同的待测电阻R ；
x
C．按照图17（b）所示的电路，改变串联干电池的节数；
【答案】
断开；B；0.2；20；A、C
【解析】
解：连接电路时，开关处于断开状态，避免连接完最后一根导线，电路中就有电流，可
能会损坏电路元件；
滑动变阻器的滑片处于B 端，连入电路的阻值最大，电流最小，对电路起到保护作用；
由图c可知，电流表的量程为 0～0.6A，分度值为0.02A，通过电阻的电流为 0.2A，
由I= ，此电阻的大小：
R= = =20Ω，
实验时要测量多组数据，多次改变滑动变阻器滑片的位置其目的是为了达到多次测量的
要求，改变串联干电池的节数也能达到多次测量的要求；多更换几个相同的待测电阻 R
x
不能达到要求，因为改变了定值电阻，故选 AC．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：断开；B；0.2A；20Ω；（13）A、C．
为了保护电路，连接电路时，开关处于断开状态，滑动变阻器的滑片处于最大阻值处；
根据电流表的量程和分度值读出示数，最后根据欧姆定律求出此电阻的大小；
多次测量取平均值可以减小误差，使测量结果更接近真实值，更准确．
本题考查了伏安法测电阻的实验，涉及的知识点较多，要求熟练掌握．
26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。如图18所
示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸
入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。他们读出测力计示数F，并测得容器对桌
面的压力F ，并根据相关物理量计算出物体所受浮力F ，将数据记录在表一、表二中。
桌 浮
表一 物体甲的重为30N 表二 物体乙的重为40N
实验 F（N） F F （N） 实验 F（N） F （N） F （N）
浮 桌 浮 桌
序号 （N） 序号
1 20 10 60 6 30 10 60
2 16 14 64 7 25 15 65
3 12 18 68 8 18 22 72
4 8 22 72 9 10 30 80 图18
5 4 22 76 10 8 30
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入
同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
③小徐分析比较实验序号 1、2、3、4（或 6、7、8、9）F 变化量与 F 变化量的关系后得出初
桌 浮
步结论： （16） 。
④进一步分析表一和表二的数据，可得实验序号10的F 的大小为 （17） 牛。
桌
【答案】
1、6或4、8；容器底对物体有向上的支持力；同一柱形物体浸入同一柱形容器的液体中，
F 的变化量等于F 的变化量；82
桌 浮
【解析】
解：①由表中数据1与6 或4与8可知，柱形物体浸入液体中，物体所受浮力相同，容
器对桌面压力相同；
②分析表一、表二中实验序号 5与8的数据，物体接触到了容器底，同时又受到了容器
底的支持力，故与小林得出结论不符；
③分析实验序号1、2、3、4或6、7、8、9可知，同一柱形物体浸入同一柱形容器的液
体中，F 的变化量等于 F 的变化量；
桌 浮
④进一步分析实验序号1～5或76～10数据可得，同一物体浸入液体中，测力计示数 F
与容器对桌面的压力F 之和是相同的，
桌
故当测力计示数F为8N时，F 的大小为90N-8N=82N．
桌教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：①1、6或4、8；②容器底对物体有向上的支持力；③同一柱形物体浸入同一
柱形容器的液体中，F 的变化量等于 F 的变化量；④82．
桌 浮
（1）分析表中数据找出“柱形物体浸入液体中，物体所受浮力相同，容器对桌面压力相
同”对应的数据；
（2）若物体与容器底接触，除受浮力作用外，还受容器底的支持力，此时拉力会减小
（3）分析实验序号1、2、3、4或6、7、8、9 中柱形物体受到的浮力与桌面受到的压力
关系得出结论；
（4）实验序号1～5或76～10数据可得，同一物体浸入液体中，测力计示数 F与容器对
桌面的压力F 之和是相同的．
桌
本题考查了物体受到的浮力与桌面受到的压力关系的实验，侧重考查了学生分析数据得
出结论的能力，注重了控制变量法的应用．
2016学年嘉定区九年级第一次质量调研理化试卷
物理部分答案要点和评分参考
题 号 答案要点及评分说明
一、16分
1．C。 2．B。 3．A。 4．D。 5．C。 6．D。 7．B。 8．C。
（每题2分）
9．（1）1.5； （2）串联； （3）欧姆。
10．（4）100； （5）运动； （6）做功。
11．（7）运动状态； （8）不变； （9）改变。
二、26分 12．（10）4.9； （11）竖直向上； （12）1.1。
说明：第(19)、 13．（13）20； （14）100； （15）10。
(20)、(23)空 14．（16）3 ； （17）20 ； （18）0.6 。
每空2分，其 15．（19）R 短路；R 断路；R 断路且R 短路。（只答对部分内容得1分，
1 1 1 2
余每空1分 答全得2分，答错得0分）
（20）R 短路。
1
16．（21）1470； （22）热敏电阻阻值随温度的升高而越小。
（23）（b）和（c）。（只答对部分内容得1分，答全得2分，答错得0分）
17．入射光线正确1分，度数1分。
三、8分
18．作用点、大小和方向各1分。
（2+3+3分）
19．填写正确得3分，有错得0分。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
Q =cmΔt 2分
20． 放
=4.2×103焦/（千克·℃）×2千克×（60℃－10℃）1分
（4分）
=4.2×105焦 1分
（1）I ＝U /R ＝3伏/5欧＝0.6安 2分
1 1 1
（2）I ＝I－I ＝1安－0.6安＝0.4安 1分
2 1
R ＝U /I ＝3伏/0.4安＝7.5欧 2分
2 2 2
（3）电流表最大读数为3安，
当通过R 的电流最大，通过R 的电流最小时，电源电
2 1
21．
压最小 I ＋I ＝I 1分
1小 2大 2大
（8分）
I ＝I －I
1小 大 2大
＝3安－1安＝2安 1分
U ＝U ＝I R ＝2安×5欧＝10伏 1分
小 1小 1小 1
四、22分
（1）m ＝ρ V
水 水
＝1×103千克/米3×1.8×10-3米3 ＝ 1.8千克 3分
（2）F ＝G +G ＝（m +m ）g
甲 水 甲 水 甲
＝（1.8千克+0.2千克）×9.8牛/千克
＝19.6牛 1分
p ＝F /S
甲 甲 甲
＝19.6牛/（1×10-2米2）＝1.96×103帕 2分
22． （3）B； 1分
（10分） p
水
＝p
酒
ρ
水
gh
水
＝ρ
酒
gh
酒
1×103千克/米3h ＝0.8×103千克/米3 ×0.25米
水
h ＝0.2米 1分F
水
’＝F ’
水 酒
ρ gh ’S ＝ρ gh ’S
水 水 水 酒 酒 酒
ρ g（h +△h）9S＝ρ g（h +△h）10S 1分
水 水 酒 酒
1×103千克/米3（0.2米+△h）×9＝0.8×103千克/米3
（0.25米+△h）×10
△h＝0.2米 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
23．
（1）弹簧测力计；（2）砝码；（3）右；（4）能。
（4分）
24．
（5）缩小；（6）靠近；（7）方便确定像的位置；（8）①②。
（4分）
25．
（9）断开 （10）B；（11） 0.2A；（12）20欧；（13）A、C
（5分）
五、18分
26．
（14）1、6或4、8
（5分）
（15）容器底对物体有向上的支持力
第（16）
（16）同一柱形物体浸入同一柱形容器的液体中，F 的变化
桌
2 分其余
量等于F 的变化量。
浮
每空共 1
（17）82
分）
